BRUKSANVISNING GML 20 BOSCH

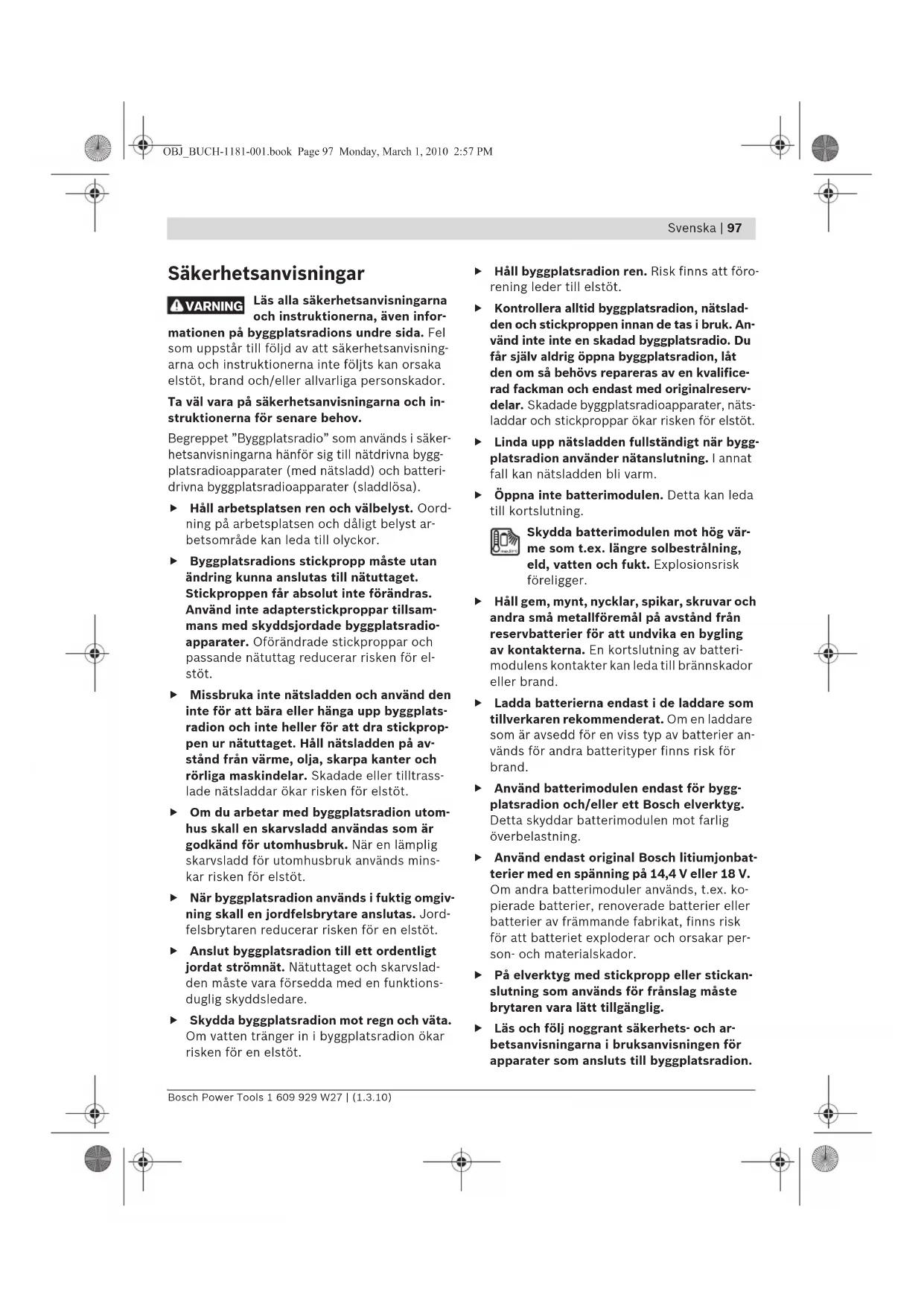

Säkerhetsanvisningar Läs alla säkerhetsanvisningarna och instruktionerna, även infor- mationen på byggplatsradions undre sida. Fel som uppstår till följd av att säkerhetsanvisning- arna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ta väl vara på säkerhetsanvisningarna och in- struktionerna för senare behov. Begreppet ”Byggplatsradio” som används i säker- hetsanvisningarna hänför sig till nätdrivna bygg- platsradioapparater (med nätsladd) och batteri- drivna byggplatsradioapparater (sladdlösa). f Håll arbetsplatsen ren och välbelyst. Oord- ning på arbetsplatsen och dåligt belyst ar- betsområde kan leda till olyckor. f Byggplatsradions stickpropp måste utan ändring kunna anslutas till nätuttaget. Stickproppen får absolut inte förändras. Använd inte adapterstickproppar tillsam- mans med skyddsjordade byggplatsradio- apparater. Oförändrade stickproppar och passande nätuttag reducerar risken för el- stöt. f Missbruka inte nätsladden och använd den inte för att bära eller hänga upp byggplats- radion och inte heller för att dra stickprop- pen ur nätuttaget. Håll nätsladden på av- stånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrass- lade nätsladdar ökar risken för elstöt. f Om du arbetar med byggplatsradion utom- hus skall en skarvsladd användas som är godkänd för utomhusbruk. När en lämplig skarvsladd för utomhusbruk används mins- kar risken för elstöt. f När byggplatsradion används i fuktig omgiv- ning skall en jordfelsbrytare anslutas. Jord- felsbrytaren reducerar risken för en elstöt. f Anslut byggplatsradion till ett ordentligt jordat strömnät. Nätuttaget och skarvslad- den måste vara försedda med en funktions- duglig skyddsledare. f Skydda byggplatsradion mot regn och väta. Om vatten tränger in i byggplatsradion ökar risken för en elstöt. f Håll byggplatsradion ren. Risk finns att föro- rening leder till elstöt. f Kontrollera alltid byggplatsradion, nätslad- den och stickproppen innan de tas i bruk. An- vänd inte inte en skadad byggplatsradio. Du får själv aldrig öppna byggplatsradion, låt den om så behövs repareras av en kvalifice- rad fackman och endast med originalreserv- delar. Skadade byggplatsradioapparater, näts- laddar och stickproppar ökar risken för elstöt. f Linda upp nätsladden fullständigt när bygg- platsradion använder nätanslutning. I annat fall kan nätsladden bli varm. f Öppna inte batterimodulen. Detta kan leda till kortslutning. Skydda batterimodulen mot hög vär- me som t.ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger. f Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteri- modulens kontakter kan leda till brännskador eller brand. f Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier an- vänds för andra batterityper finns risk för brand. f Använd batterimodulen endast för bygg- platsradion och/eller ett Bosch elverktyg. Detta skyddar batterimodulen mot farlig överbelastning. f Använd endast original Bosch litiumjonbat- terier med en spänning på 14,4 V eller 18 V. Om andra batterimoduler används, t.ex. ko- pierade batterier, renoverade batterier eller batterier av främmande fabrikat, finns risk för att batteriet exploderar och orsakar per- son- och materialskador. f På elverktyg med stickpropp eller stickan- slutning som används för frånslag måste brytaren vara lätt tillgänglig. f Läs och följ noggrant säkerhets- och ar- betsanvisningarna i bruksanvisningen för apparater som ansluts till byggplatsradion. VARNING OBJ_BUCH-1181-001.book Page 97 Monday, March 1, 2010 2:57 PM98 | Svenska 1 609 929 W27 | (1.3.10) Bosch Power Tools Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att an- visningarna nedan inte följts kan or- saka elstöt, brand och/eller allvarli- ga kroppsskador. Tekniska data Illustrerade komponenter De avbildade komponenternas numrering hänvi- sar till byggplatsradions presentation på grafik- sidan. 1 Högtalare 2 Bärhandtag 3 Kontrollampa för växelströmsanslutning (inte för objektnummer 3 601 D29 760) 4 Täcklucka för växelströmsanslutning (inte för objektnummer 3 601 D29 760) 5 Nätintag för växelströmsanslutning (inte för objektnummer 3 601 D29 760) 6 Spärr på batterifackets lock (buffertbatterier) 7 Batterifackets lock (buffertbatterier) 8 Låsspärr för mediafackets lock 9 Mediafackets lock 10 Stavantenn 11 Batterischakt 12 Låsspärr för batterischaktets lock 13 Batterifackets lock 14 Batterimodul* 15 Knapp för val av klangförinställning ”Equalizer” 16 Minnesknapp ”Memory” 17 Knapp för manuell klanginställning ”Custom” 18 Knapp för tidsinställning ”Clock” 19 Ratt för sändarinställning ”Tune” 20 Knapp slumpåtergivning/reprisåtergivning 21 Knapp för sökning uppåt ”Seek +/>>|” 22 Knapp för val av ljudkälla ”Source” 23 Knapp för sökning nedåt ”|<</– Seek” 24 Knapp återgivning/paus 25 Ratt för inställning av volym (”Volume”) och klang (”Bass/Treb”) 26 På-Av-knapp för ljud 27 Display 28 ”AUX 1 IN”-kontaktdon 29 12 V-anslutningskontakt 30 ”LINE OUT”-kontaktdon 31 Lock för säkring 32 Säkring för 12 V-anslutning 33 USB-kontaktdon Byggplatsradio GML 20 Professional Produktnummer 3 601 D29 7.. Buffertbatterier 2x1,5V (LR06/AA) Batterimodul 14,4–18 V Driftstemperatur °C 0...45 Lagringstemperatur °C –20...+70 Vikt enligt EPTA-Pro- cedure 01/2003 kg 10,2 Skyddsklass

Kapslingsklass IP 54 (damm- och spolsäker) Ljudanvändning/ radio Driftspänning –med nätdrift – med batteridrift

230/110 14,4–18 Märkeffekt för förstär- kare (med nätdrift) W20 Mottagningsområde –UKV –MV MHz kHz 87,5–108 531–1602 Uppbackade filformat

MP3, WMA Beakta byggplatsradions objektnummer på dataskyl- ten. Handelsbeteckningarna för vissa byggplatsradio- apparater kan variera.

1) (vid ljudkälla SD-/MMC-kort eller USB)

OBJ_BUCH-1181-001.book Page 98 Monday, March 1, 2010 2:57 PMSvenska | 99 Bosch Power Tools 1 609 929 W27 | (1.3.10) 34 SD-/MMC-kortplats 35 ”AUX 2 IN”-kontaktdon 36 Fäste för externa ljudkällor *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörspro- gram beskrivs allt tillbehör som finns. Indikeringselement för ljud a Indikering av klangförinställning b Indikering av diskantnivån c Indikering av basnivån d Indikering volym, radiosändarens minnes- plats resp. titelindikering (beroenda på vald ljudkälla) e Indikering för mottagning av sparade sändare (vid radiodrift) f Indikering av slumpåtergivning (vid ljudkälla SD-/MMC-kort eller USB) g Indikering av reprisåtergivning av alla titlar i aktuell mapp (vid ljudkälla SD-/MMC-kort eller USB) h Indikering av reprisåtergivning av aktuella titlar (vid ljudkälla SD-/MMC-kort eller USB) i Indikering av stereomottagning j Indikering av radiofrekvens resp. återgiv- ningstid för aktuell titel (beroenda på vald ljudkälla) k Temperaturvarning l Indikering för insatt batteri m Indikering av ljudkälla n Tidsindikering Montage Elförsörjning till byggplatsradio Byggplatsradion kan försörjas med elström via nätanslutning eller via ett i batterischaktet 11 in- satt litiumjonbatteri. När batterimodulen an- vänds för elförsörjning finns endast funktioner- na ljud och elförsörjning av externa apparater via integrerad USB-anslutning att tillgå. f Kontrollera nätspänningen! Strömkällans spänning vid nätanslutning måste överens- stämma med data på byggplatsradions data- skylt. Byggplatsradioapparater märkta med 230 V kan även användas med 220 V. Insättning och uttagning av batterimodulen (se bild A) f Använd endast original Bosch litiumjonbat- terier med en spänning på 14,4 V eller 18 V. Om andra batterier används finns risk för personskada och brand. Anvisning: Om batterier används som inte är lämpliga för byggplatsradion finns risk för att byggplatsradion störs eller skadas. Öppna låsspärren 12 på batterifacket (”Battery Bay”) och fäll upp batterifackets lock 13. Placera ett batteri i batterischaktet 11 på sätt att batteriets anslutningar ligger mot anslutning- arna i batterischaktet 11 och se till att batteriet snäpper fast i batterischaktet. Så fort ett batteri har satts in, visas l på display- en. Indikeringen blinkar om batteriet är svagt. Är batterimodulen för varm eller för kall tänds temperaturvarningen k på displayen. Vänta tills batterimodulen uppnått tillåtet temperaturom- råde innan du tar byggplatsradion i bruk. För borttagning av batterimodulen 14 tryck på batterimodulens upplåsningsknapp och dra bat- terimodulen ur batterischaktet 11. Slå igen batterifackets lock 13 när en batterimo- dul satts in eller tagits bort. Lås batterifackets lock genom att haka fast låsspärren 12 i huset och sedan trycka ned den. Batteriets laddning f Använd endast de laddare som anges på till- behörssidan. Endast dessa laddare är av- stämda för de litiumjonbatterier som är god- kända för byggplatsradion. Anvisning: Batterimodulen levereras ofullstän- digt uppladdad. För full effekt ska batterimodulen före första användningen laddas upp i laddaren. Litium-jonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Batterimodulen är försedd med en NTC-tempe- raturövervakning som endast tillåter uppladd- ning inom ett temperaturområde mellan 0 °C och 45 °C. Härvid uppnår batterimodulen en lång brukstid. OBJ_BUCH-1181-001.book Page 99 Monday, March 1, 2010 2:57 PM100 | Svenska 1 609 929 W27 | (1.3.10) Bosch Power Tools Insättning och byte av buffertbatterier (se bild A) För att kunna spara tiden på byggplatsradion måste buffertbatterier användas. Vi rekommen- derar att använda alkali-mangan-batterier. Öppna låsspärren 12 på batterifacket (”Battery Bay”) och fäll upp batterifackets lock 13. Ta vid behov bort batterimodulen 14. För att öppna batterifackets lock 7 tryck spärren 6 och ta bort batterifackets lock. Sätt in buffert- batterierna. Kontrollera korrekt polning enligt märkning på batterifackets insida. Sätt åter på buffertbatterifackets lock 7.

”REPLACE AA BATTERY WHEN UNIT NO

LONGER KEEPS CORRECT TIME”: Byt ut buf- fertbatterierna när tiden inte längre visas på byggplatsradion. Alla batterier ska bytas samtidigt. Använd en- dast batterier av samma fabrikat och med sam- ma kapacitet. f Ta bort buffertbatterierna ur byggplatsradi- on om radion inte används under en längre period. Risk finns att buffertbatterierna vid långtidslagring korroderar och självurladdas. Drift f Skydda byggplatsradion mot väta och di- rekt solsken. Ljud (se bild B och C) In-/urkoppling av ljud För Inkoppling av ljud (radio och externa avspel- ningsapparater) tryck På-/Av-knappen 26. Dis- playen 27 aktiveras och den ljudkälla återges som vid senaste urkoppling av byggplatsradion varit inställd. Om byggplatsradion står i energisparläge (se ”Energisparfunktion”, sidan 103), tryck för in- koppling av ljud två gånger på På-/Av-knappen

För Frånkoppling av ljud tryck igen på På-/Av- knappen 26. Ljudkällans aktuella inställning spa- ras. Inställning av volym För att öka volymen vrid ratten ”Volume” 25 medurs, för att minska volymen vrid ratten mot- urs. Volyminställningen (värde mellan 0 och 20) visas för några sekunder på displayen d. Före en sändare ställs in eller byts bör volymen ställas in på ett lågt värde, före start av en ex- tern ljudkälla på ett medelhögt värde. Klanginställning För optimal tonåtergivning har en equalizer in- stallerats i byggplatsradion. Du kan manuellt ändra diskant- och basnivån el- ler också använda klanginställningar för olika musikdelar. Du kan välja mellan förprogramme- rade inställningar ”JAZZ”, ”ROCK”, ”POP” och ”CLASSICAL” samt av dig själv programmerad inställning ”CUSTOM”. För val av en sparad Klangförinställning tryck på knappen för val av klangförinställning ”Equali- zer” 15 tills önskad inställning visas på display- en a. Ändring av inställning ”CUSTOM”: – Tryck en gång på knappen för manuell klang- inställning ”Custom” 17. På displayen blin- kar indikeringen ”BAS” c och indikeringen d för basnivåns sparade värde. – Ställ in önskad basnivå (värde mellan 0 och 10). För höjning av basnivån, vrid ratten ”Bass/Treb” 25 medurs, för sänkning vrid ratten moturs. – Spara inställd basnivå genom att en gång till trycka på knappen för manuell klanginställ- ning ”Custom” 17. På displayen blinkar indi- keringen ”TRE” b för diskantnivåns fortlö- pande inställning samt indikeringen d för diskantnivåns sparade värde. – Ställ in önskad diskantnivå (värde mellan 0 och 10). För höjning av diskantnivån vrid rat- ten ”Bass/Treb” 25 medurs, för sänkning vrid ratten moturs. – Spara inställd diskantnivå genom att tredje gången trycka på knappen för manuell klang- inställning ”Custom” 17. OBJ_BUCH-1181-001.book Page 100 Monday, March 1, 2010 2:57 PMSvenska | 101 Bosch Power Tools 1 609 929 W27 | (1.3.10) Val av ljudkälla För val en ljudkälla tryck på knappen ”Source” 22 tills indikeringen m visas på displayen för in- tern ljudkälla (se ”Inställning/lagring av radio- sändare”, sidan 101) resp. för extern ljudkälla (se ”Anslutning av extern ljudkälla”, sidan 101): – ”FM”: Radio via UKV, – ”AM”: Radio via MV, – ”AUX 1”: extern ljudkälla (t.ex. CD-spelare) via 3,5 mm kontaktdon 28 på utsidan, – ”AUX 2”: extern ljudkälla (t.ex. MP3-spelare) via 3,5 mm kontaktdon 35 i mediafacket, – ”USB”: extern ljudkälla (t.ex. USB-stick) via USB-kontaktdon 33, – ”SD”: extern ljudkälla (SD-/MMC-kort) via SD-/MMC-kortplats 34. Rikta upp stavantennen Byggplatsradion levereras med monterad stav- antenn 10. Vid användning av radio sväng stav- antennen i den riktning som ger bästa mottag- ning. Om mottagningen är dålig ställ upp byggplatsra- dion på ett annat ställe med bättre mottagning. Anvisning: När byggplatsradion används i ome- delbar närhet av radioanläggning resp. radioapparater kan det hända att radiomottag- ningen påverkas menligt. Om stavantennen 10 skulle lossa, dra medurs fast antennen på höljet. Inställning/lagring av radiosändare Tryck på knappen för val av ljudkälla ”Source” 22 tills indikeringen m ”FM” visas för mottag- ningsområdet ultrakortvåg (UKV) resp. ”AM” för mottagningsområdet mellanvåg (MV). För inställning av en viss radiofrekvens vrid rat- ten ”Tune” 19 medurs för ökning av frekvensen eller moturs för sänkning av frekvensen. Frek- vensen indikeras på displayen under inställning som n och därefter som j. För Sökning av radiosändare med hög signal- styrka tryck knappen för sökning nedåt ”– Seek” 23 resp. knappen för sökning uppåt ”Seek +” 21 och håll den kort nedtryckt. Frek- vensen för hittad radiosändare visas kort på dis- playen som n därefter som j. Vid tillräckligt kraftig mottagning av en lämplig signal kopplar byggplatsradion automatiskt om till stereomottagning. På displayen visas symbo- len för stereomottagning i. För lagring av en inställd sändare tryck minnes- knappen ”Memory” 16. På displayen blinkar ”PRESET” e och numret för senast inställd min- nesplats d. För val av en minnesplats tryck knap- pen för sökning nedåt ”– Seek” 23 resp. knap- pen för sökning uppåt ”Seek +” 21 tills önskad minnesplats visas på displayen d. Tryck på nytt minnesknappen 16 för att spara inställd sändare på vald minnesplats. Indikeringarna e och d blin- kar inte längre. 20 UKV-sändare och 10 MV sändare kan sparas. Beakta att en redan belagd minnesplats vid nytt val ersättes med den nu inställda radiosändaren. För återgivning av en sparad sändare tryck upp- repade gånger på knappen för sökning nedåt ”– Seek” 23 eller på knappen för sökning uppåt ”Seek +” 21 tills önskad minnesplats visas på displayen d och ”PRESET” på displayen e. Anslutning av extern ljudkälla (se bild C) Förutom med radion kan olika externa ljudkällor återges. AUX-In-anslutning 1: AUX-In-anslutningen 1 läm- par sig bra för ljudkällor som placeras utanför mediafacket (t.ex. CD-spelare). Ta bort skydds- locket från ”AUX 1 IN”-kontaktdonet 28 och an- slut medföljande kabelns 3,5 mm stickpropp el- ler annan lämplig AUX-kabel till kontaktdonet. Anslut AUX-kabeln till en lämplig ljudkälla. Som skydd mot förorening sätt åter skyddslock- et på ”AUX 1 IN”-kontaktdonet 28 när AUX-ka- belns stickpropp tagits bort. OBJ_BUCH-1181-001.book Page 101 Monday, March 1, 2010 2:57 PM102 | Svenska 1 609 929 W27 | (1.3.10) Bosch Power Tools För externa ljudkällor via följande anslutningar öppna låsspärren 8 och fäll upp mediafackets lock 9 (”Digital Media Bay”). – SD-/MMC-anslutning: Skjut in ett SD- eller ett MMC-kort på SD-/MMC-kortplatsen 34. Kortets text måste vara riktad mot säkrings- pluggen 31. Återgivning från kortet kan star- tas så fort indikeringen d av titelnummer och totala antalet titlar på kortet visas. För bort- tagning av kortet tryck helt kort på kortet som sedan hoppar ut. – USB-anslutning: Anslut en USB-stick (eller en lämplig ljudkällas USB-stickpropp) till USB-kontaktdonet 33. Återgivning från USB- sticken kan startas så fort indikeringen d av titelnummer och totala antalet titlar på stick- en visas. Ta bort USB-sticken genom att dra den ur USB-kontaktdonet. – AUX-In-anslutning 2: AUX-In-anslutningen 2 lämpar sig bra för ljudkällor som kan placeras i mediafacket (t.ex. MP3-spelare). Anslut den medföljande AUX-kabelns 3,5 mm stickpropp till ”AUX 2 IN”-kontaktdonet 35. Anslut AUX- kabeln till en lämplig ljudkälla. Om den anslutna externa ljudkällan har en lämp- lig storlek kan den med fackets kardborrband 36 fästas i mediafacket. För att skydda mediafacket mot skada och föro- rening stäng mediafackets lock 9 efter det ljud- källan anslutits. För återgivning av ansluten ljudkälla tryck uppre- pade gånger på knappen för val av ljudkälla ”Source” 22 tills önskad ljudkälla indikeras m på displayen. Reglering av extern ljudkälla Ljudkällor som anslutits till SD-/MMC-kortplat- sen 34 eller USB-kontaktdonet 33 kan vid åter- givning styras via byggplatsradion. På displayen d visas till vänster numret för aktuellt vald titel och till höger totala antalet av förekommande titlar. Återgivning/avbrott: – Föra att starta återgivning tryck på knappen återgivning/paus 24. Den aktuella titelns speltid visas på displayen j. – För att avbryta eller fortsätta återgivningen tryck på nytt knappen återgivning/paus 24

Den aktuella speltiden blinkar på displayen j. Välj titel: – För val av en titel tryck på knappen för sök- ning nedåt ”– Seek” 23 resp. på knappen för sökning uppåt ”Seek +” 21 tills numret för önskad titel visas på displayen d. – För att starta återgivning tryck på knappen återgivning/paus 24. Slumpåtergivning/reprisåtergivning: – För att slumpmässigt återge titlarna på kor- tet eller USB-sticken tryck en gång på knap- pen slumpåtergivning/reprisåtergivning 20. På displayen visas f. – För att repetera alla titlar i aktuell mapp tryck en gång till på knappen slumpåtergivning/re- prisåtergivning 20. På displayen visas g. Anvisning: Endast i denna funktion visas till höger d numret för aktuell mapp på kortet el- ler USB-sticken. För växling av mapp måste du först återgå till normal återgivning och se- dan välja en titel ur önskad mapp. – För att repetera aktuellt återgiven titel tryck tredje gången på knappen slumpåtergivning/ reprisåtergivning 20. På displayen visas h. – För att återgå till normal återgivning, tryck fjärde gången på knappen slumpåtergiv- ning/reprisåtergivning 20 så att inte någon in- dikering f, g eller h längre visas på displayen. – För att starta återgivning tryck på knappen återgivning/paus 24. Anslutning av extern ljudåtergivning (se bild C) Byggplatsradions aktuella ljudsignal kan även överföras till andra återgivningsapparater (t.ex. förstärkare och högtalare). Ta bort skyddslocket från ”LINE OUT”-kontakt- donet 30 och anslut 3,5 mm stickproppen på en lämplig AUX-kabel till kontaktdonet. Anslut en lämplig återgivningsapparat till AUX-kabeln. Sätt som skydd mot smuts och förorening åter på ”LINE OUT”-kontaktdonets 30 lock när du tagit bort AUX-kabeln. Elförsörjning av externa apparater Elförsörjningen av externa apparater via 12 V- och växelströmsanslutningen är endast möjlig när byggplatsradion är ansluten till strömnätet, men däremot inte med en batterimodul. När byggplatsradion är ansluten till strömnätet lyser den gröna kontrollampan 3. OBJ_BUCH-1181-001.book Page 102 Monday, March 1, 2010 2:57 PMSvenska | 103 Bosch Power Tools 1 609 929 W27 | (1.3.10) USB-anslutning Med hjälp av USB-anslutningen kan de flesta ap- paraterna drivas och laddas upp när såvida el- försörjningen sker via USB (t.ex. diverse mobil- telefoner). Öppna låsspärren 8 och fäll upp mediafackets lock 9. Anslut den externa apparatens USB-kon- taktdon med en lämplig USB-kabel till byggplats- radions USB-kontaktdon 33. För att starta ladd- ningen måste eventuellt den externa apparaten väljas som ljudkälla på byggplatsradioan. 12 V anlsutning (se bild C) Med hjälp av 12 V-kontaktdonet kan en extern elapparat med 12 V-stickpropp och max. 1 A strömförbrukning drivas. Ta bort dammskyddet från 12 V-kontaktdonet

29. Anslut den externa elapparatens stickpropp

till 12 V-kontaktdonet. 12 V-kontaktdonet är skyddat med en säkring

32. Om vid anslutning av en extern apparat en

spänning inte ligger an, öppna låsspärren 8 och fäll upp mediafackets lock 9. Skruva bort säk- ringspluggen 31 och kontrollera om säkringen 32 brunnit. Ersätt en utlöst säkring med en ny finsäkring (5 x 20 mm, 250 V max. spänning, 1 A märkström och utlösningskarakteristik snabb). Skruva åter fast säkringspluggen 31. Anvisning: Använd endast 1 A-säkringar för max. 250 V spänning (”250V 1A FUSE FOR 12V OUT- LET”). Om andra säkringar används finns risk för att byggplatsradion skadas. 12 V-kontaktdonet är dessutom skyddat med en intern temperatursäkring som löser ut vid över- hettning. Säkringen återställs automatiskt så fort byggplatsradion har svalnat. Sätt som skydd mot förorening åter tillbaka skyddspluggen för 12 V-kontaktdonet 29 när du tagit bort den externa stickproppen. Växelströmsanslutning (”Power Outlets”) (inte för objektnummer 3 601 D29 760) Med växelströmsanslutningarna kan ytterligare externa elapparater drivas. Apparatuttagen kan variera alltefter nationella normer. Summan av tillåten strömförbrukning med alla anslutna elapparater får inte överskrida värdet som anges i tabellen nedan (se även texten på höljet under täckluckorna 4): Öppna täckluckan 4 på en av växelströmsanslut- ningarna och anslut den externa elapparatens stickpropp till ett apparatuttag 5 på byggplats- radion. Tidsindikering Byggplatsradion har en tidsindikering med sepa- rat elförsörjning. När buffertbatterierna som placerats i batterifacket har tillräcklig kapacitet (se ”Insättning och byte av buffertbatterier”, sidan 100) kan tiden sparas även om byggplats- radion inte försörjs med ström från nätet eller batterimodulen. Inställning av tid – För tidsindikering tryck knappen för tidsin- ställning ”Clock” 18 tills timsiffrorna blinkar på tidsindikeringen n. – Tryck knappen för sökning uppåt ”Seek +” 21 eller knappen för sökning nedåt ”– Seek” 23 tills rätt timsiffra visas. – Tryck på nytt knappen ”Clock” så att minut- siffrorna på tidsindikeringen n blinkar. – Tryck på knappen för sökning uppåt ”Seek +” 21 eller på knappen för sökning nedåt ”– Seek” 23 tills rätt minutsiffra visas. – Tryck tredje gången på knappen ”Clock” för att spara inställd tid. Energisparfunktion För att spara energi kan tidsindikeringen på dis- playen 27 kopplas från. Håll vid frånkoppling av ljudet (se ”In-/urkoppling av ljud”, sidan 100) På-Av-knappen 26 så länge nedtryckt tills indikeringen på displayen slocknar. För återinkoppling av tidsindikeringen tryck en gång på På-Av-knappen 26. Produktnummer Summan av max. ström- förbrukning (i A) 3 601 D29 700.. 15 3 601 D29 730.. 9 3 601 D29 770.. 12 3 601 D29 7W0 15 3 601 D29 7X0 9 OBJ_BUCH-1181-001.book Page 103 Monday, March 1, 2010 2:57 PM104 | Svenska 1 609 929 W27 | (1.3.10) Bosch Power Tools Arbetsanvisningar Anvisningar för korrekt hantering av batteri- modulen Skydda batterimodulen mot fukt och vatten. Batterimodulen får endast lagras inom ett tem- peraturområde mellan 0 °C och 45 °C. Låt där- för inte batterimodulen t.ex. på sommaren ligga kvar i bilen. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering. Fel – Orsak och åtgärd Om dessa åtgärder inte avhjälper felet, ta kon- takt med ett auktoriserat Bosch-serviceställe. Orsak Åtgärd Byggplatsradion fungerar inte Elförsörjning saknas Kontrollera att stick- proppen eller laddade batterimodulen är (or- dentligt) anslutna Byggplatsradion är för varm eller för kall Vänta tills byggplats- radion uppnått kor- rekt driftstemperatur Byggplatsradion fungerar inte med nätström Nätuttaget är defekt Använd ett annat nät- uttag Stickproppen eller nätsladden är defekt Kontrollera stickprop- pen och nätsladden och byt vid behov Byggplatsradion fungerar inte med batteri- ström Batterikontakterna är förorenade Rengör kontakterna t.ex. genom att uppre- pade gånger sätta in och ta ut batterimodu- len, eller byt batteri- modulen vid behov Batterimodulen defekt Ersätt batterimodulen Batterimodulen är för varm eller för kall (temperaturvarning- en k lyser) Vänta tills batterimo- dulen uppnått drifts- temperatur Externa apparaternas elförsörjning fungerar inte Stickproppen inte ansluten Anslut stickproppen (ordentligt) 12 V-anslutningen fungerar inte Säkring 32 saknas Sätt in en säkring 32 Säkringen 32 har löst

Byt säkringen 32 Interna temperatur- säkringen har löst ut Slå av externa appara- ter och låt bygg- plastradion svalna Byggplatsradion fallerar plötsligt Stickproppen eller batterimodulen inte korrekt eller inte or- dentligt anslutna. Anslut stickproppen eller batterimodulen korrekt och ordentligt Programfel För att återställa pro- grammet dra ut stick- proppen och ta bort batterimodulen, vän- ta 30 s och återanslut stickproppen och bat- terimodulen. Dålig radiomottagning Radion störs av andra apparater eller så är den uppställd på ogynnsam plats Ställ upp byggplatsra- dion på ett annat stäl- le med bättre mottag- ning Antennen är inte kor- rekt inriktad Vrid stavantennen Tidsindikeringen störd Klockans buffertbatte- rier är förbrukade Byt buffertbatterierna Buffertbatterierna in- lagda med fel polning Sätt in buffertbatte- rierna i rätt polrikt- ning Orsak Åtgärd OBJ_BUCH-1181-001.book Page 104 Monday, March 1, 2010 2:57 PMSvenska | 105 Bosch Power Tools 1 609 929 W27 | (1.3.10) Underhåll och service Underhåll och rengöring f Nätsladden är försedd med en speciell sä- kerhetskontakt och får endast bytas ut hos en auktoriserad Bosch servicestation. Om i byggplatsradion trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverk- stad för Bosch elverktyg. Ange vid förfrågningar och reservdelsbeställ- ningar ovillkorligen det 10-siffriga objektnumret som finns på byggplatsradions dataskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande re- paration och underhåll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Transport Batterimodulen får försändas endast om huset är oskadat. Tejpa över öppna kontakter och för- packa batterimodulen så att den inte kan röras i förpackingen. Vid försändelse an litium-jonbatterier krävs möj- ligen en märkning; undersök vilka föreskrifter som gäller i aktuellt land. Avfallshantering Byggplatsradion, tillbehör och förpackningar skall på miljövänligt sätt lämnas in för återvin- ning. Endast för EU-länder: Släng inte byggplatsradion och in- te heller batterierna i hushållsav- fall! Enligt europeiska direktivet 2002/96/EG för avfall som utgörs av elektriska och elektroniska ap- parater och dess modifiering till nationell rätt måste obrukbara elektriska och elektroniska produkter eller batterier omhändertas separat och på miljövänligt sätt lämnas in för återvin- ning. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnit- tet ”Transport”, sida 105. Förbrukade batterier får inte slängas i hushålls- avfall och inte heller i eld eller vatten. Batterier- na ska helst vara urladdade när de samlas för återvinning eller omhändertas på miljövänligt sätt. Endast för EU-länder: Defekta eller förbrukade batterier måste enligt direktivet 2006/66/EG omhändertas för återvin- ning. Ändringar förbehålles. OBJ_BUCH-1181-001.book Page 105 Monday, March 1, 2010 2:57 PM106 | Norsk 1 609 929 W27 | (1.3.10) Bosch Power Tools
