РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GML 20 BOSCH

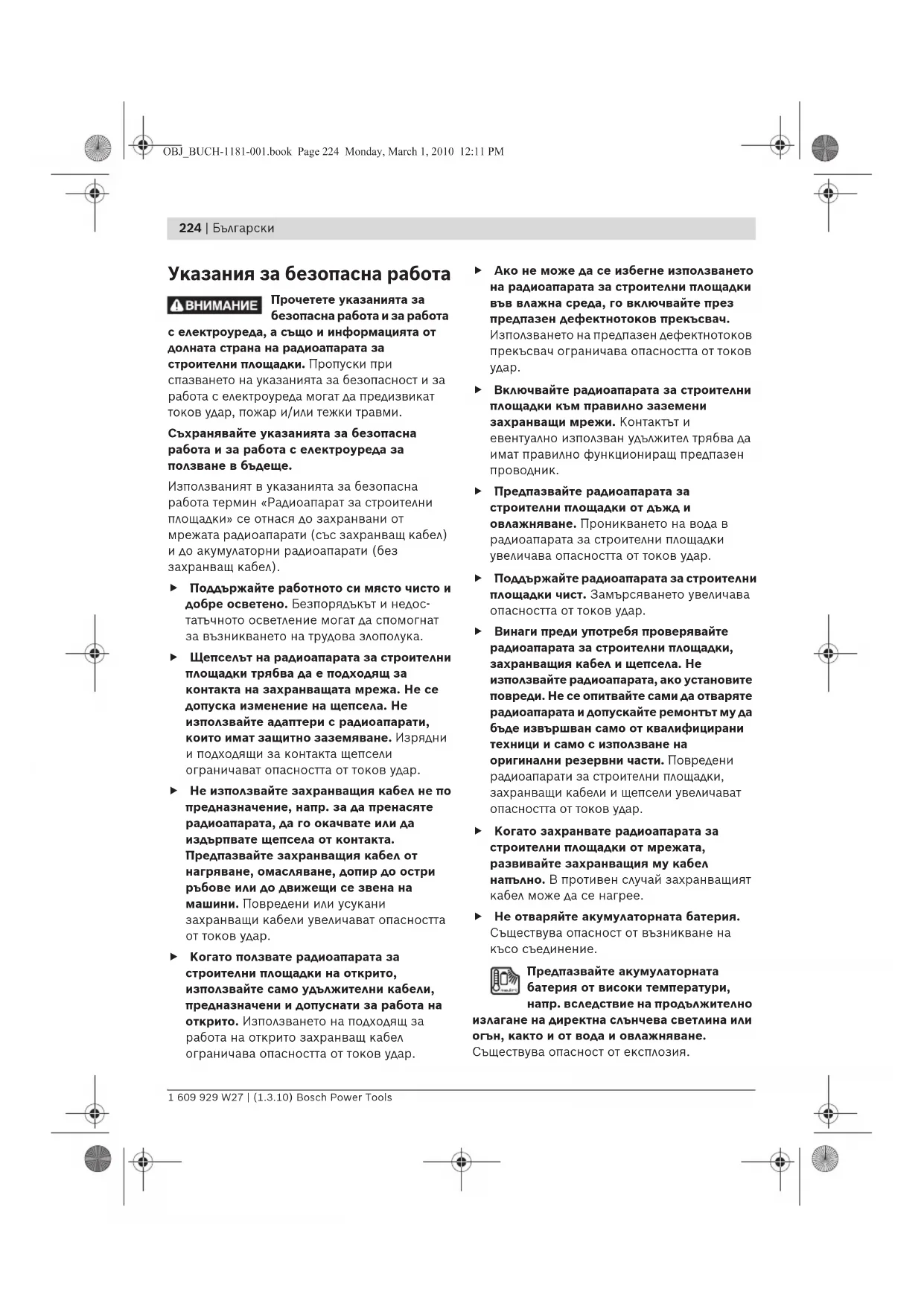

Указания за безопасна работа Прочетете указанията за безопасна работа и за работа с електроуреда, а също и информацията от долната страна на радиоапарата за строителни площадки. Пропуски при спазването на указанията за безопасност и за работа с електроуреда могат да предизвикат токов удар, пожар и/или тежки травми. Съхранявайте указанията за безопасна работа и за работа с електроуреда за ползване в бъдеще. Използваният в указанията за безопасна работа термин «Радиоапарат за строителни площадки» се отнася до захранвани от мрежата радиоапарати (със захранващ кабел) и до акумулаторни радиоапарати (без захранващ кабел). f Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недос- татъчното осветление могат да спомогнат за възникването на трудова злополука. f Щепселът на радиоапарата за строителни площадки трябва да е подходящ за контакта на захранващата мрежа. Не се допуска изменение на щепсела. Не използвайте адаптери с радиоапарати, които имат защитно заземяване. Изрядни и подходящи за контакта щепсели ограничават опасността от токов удар. f Не използвайте захранващия кабел не по предназначение, напр. за да пренасяте радиоапарата, да го окачвате или да издърпвате щепсела от контакта. Предпазвайте захранващия кабел от нагряване, омасляване, допир до остри ръбове или до движещи се звена на машини. Повредени или усукани захранващи кабели увеличават опасността от токов удар. f Когато ползвате радиоапарата за строителни площадки на открито, използвайте само удължителни кабели, предназначени и допуснати за работа на открито. Използването на подходящ за работа на открито захранващ кабел ограничава опасността от токов удар. f Ако не може да се избегне използването на радиоапарата за строителни площадки във влажна среда, го включвайте през предпазен дефектнотоков прекъсвач. Използването на предпазен дефектнотоков прекъсвач ограничава опасността от токов

f Включвайте радиоапарата за строителни площадки към правилно заземени захранващи мрежи. Контактът и евентуално използван удължител трябва да имат правилно функциониращ предпазен

f Предпазвайте радиоапарата за строителни площадки от дъжд и овлажняване. Проникването на вода в радиоапарата за строителни площадки увеличава опасността от токов удар. f Поддържайте радиоапарата за строителни площадки чист. Замърсяването увеличава опасността от токов удар. f Винаги преди употребя проверявайте радиоапарата за строителни площадки, захранващия кабел и щепсела. Не използвайте радиоапарата, ако установите повреди. Не се опитвайте сами да отваряте радиоапарата и допускайте ремонтът му да бъде извършван само от квалифицирани техници и само с използване на оригинални резервни части. Повредени радиоапарати за строителни площадки, захранващи кабели и щепсели увеличават опасността от токов удар. f Когато захранвате радиоапарата за строителни площадки от мрежата, развивайте захранващия му кабел напълно. В противен случай захранващият кабел може да се нагрее. f Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от вода и овлажняване. Съществува опасност от експлозия. OBJ_BUCH-1181-001.book Page 224 Monday, March 1, 2010 12:11 PMБългарски | 225 Bosch Power Tools 1 609 929 W27 | (1.3.10) f Когато акумулаторната батерия е извън електроинструмента, я дръжте на безопасно разстояние от кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да предизвикат късо съединение. Последствията от късо съединение между клемите на акумулаторната батерия могат да бъдат наранявания и/или пожар. f За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар. f Използвайте акумулаторната батерия само за Вашия радиоапарат за строителни площадки и/или електроинструмент на Бош. Само така акумулаторната батерия се предпазва от опасно прегряване. f Използвайте само оригинални литиево- йонни батерии на Бош с номинално напрежение 14,4 V или 18 V. При използването на други акумулаторни батерии, напр. т.нар. «съвместими», самоделни акумулаторни батерии или акумулаторни батерии чуждо производство съществува опасност от травми и материални щети вследствие на експлозия на акумулаторните батерии. f При електроинструменти, чиито щепсели служат за изключването им, те трябва да бъдат винаги лесно достъпни. f Прочетете и спазвайте стриктно указанията за безопасност и за работа с електроинструментите, които включвате в радиоапарата за строителни площадки, съдържащи се в съответните им ръководства за експлоатация. Функционално описание Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Технически данни Радиоапарат за стро- ителни площадки GML 20 Professional Каталожен номер 3 601 D29 7..

2x1,5 V (LR06/AA) Акумулаторна батерия 14,4–18 V Работен темпера- турен диапазон °C 0...45 Температурен диапа- зон за съхраняване °C –20...+70 Маса съгласно EPTA- Procedure 01/2003 kg 10,2 Клас на защита /I

IP 54 (защи- тен от проник- ване на прах и на вода при напръскване) Режим аудио/радио

– при работа на аку- мулаторни батерии

230/110 14,4–18 Номинална мощност на усилвателя (при захранване от

W20 Обхват на приемане – UKW – MW MHz kHz 87,5–108 531–1602 Поддържани файлови

MP3, WMA Моля, обърнете внимание на каталожния номер на табелката на Вашия радиоапарат за строителни площадки. Търговските наименования могат да бъдат

1) (когато за източник се използва карта SD/MMC

или USB флаш памет) OBJ_BUCH-1181-001.book Page 225 Monday, March 1, 2010 12:11 PM226 | Български 1 609 929 W27 | (1.3.10) Bosch Power Tools Изобразени елементи Номерирането на показаните на фигурите компоненти се отнася до изображенията на радиоапарата за строителни площадки на графичната страница. 1 Високоговорител 2 Ръкохватка за пренасяне 3 Контролен светлинен индикатор за захранване от мрежа (липсва при каталожен номер 3 601 D29 760) 4 Предпазна капачка на контакта за променлив ток (липсва при каталожен номер 3601D29760) 5 Контакт за променлив ток (липсва при каталожен номер 3 601 D29 760) 6 Езиче за захващане на капака на гнездото за батерии (за батериите на часовника) 7 Капак на гнездото за батерии (за батериите на часовника) 8 Езиче за захващане на капака на гнездото за външен източник на звук 9 Капак на гнездото за външен източник на

10 Антена 11 Гнездо за акумулаторната батерия 12 Езиче за захващане на капака на гнездото за акумулаторната батерия 13 Капак на гнездото за акумулаторна

14 Акумулаторна батерия* 15 Бутон за избор на готовите настройки за тона на еквилайзера «Equalizer» 16 Бутон за запаметяване «Memory» 17 Бутон за ръчна корекция на тона «Custom» 18 Бутон за настройване на времето «Clock» 19 Въртящ се бутон за настройване на честотата на приемане «Tune» 20 Бутон за произволна последователност на възпризвеждане/повтаряне 21 Бутон за търсене/прескачане напред «Seek +/>>|» 22 Бутон за избор на източника на звук «Source» 23 Бутон за търсене/прескачане назад «|<</– Seek» 24 Бутон за възпроизвеждане/пауза 25 Въртящ се бутон за настройване на силата на звука («Volume») и корекция на тона («Bass/Treb») 26 Бутон за включване и изключване 27 Дисплей 28 Куплунг за външен източник на звук «AUX 1 IN» 29 Куплунг за външно захранване 12 V 30 Извод «LINE OUT» 31 Капак на предпазителя 32 Предпазител на веригата за външно захранване 12 V 33 USB интерфейс

Слот за карти SD/MMC 35 Куплунг за външен източник на звук «AUX 2 IN» 36 Придържаща скоба за външни източници

*Изобразените на фигурите и описаните допълни- телни приспособления не са включени в стандарт- ната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Елементи на дисплея в аудио-режим a Указател за избор на корекцията на тона b Указател за промяна на нивото на високите честоти c Указател за промяна на нивото на ниските

d Указател за силата на звука, клетката, в която е запаметена радиостанцията, респ. заглавието (в зависимост от избрания източник на звук) e Указател за приемане от предварително запаметена радиостанция (в режим радио) f Указател за избор на произволен режим на възпроизвеждане (когато за източник се използва карта SD/MMC или USB флаш

OBJ_BUCH-1181-001.book Page 226 Monday, March 1, 2010 12:11 PMБългарски | 227 Bosch Power Tools 1 609 929 W27 | (1.3.10) g Указател за избор на повтаряне на всички заглавия в текущата папка (когато за източник се използва карта SD/MMC или USB флаш памет) h Указател за избор на повтаряне на текущото заглавие (когато за източник се използва карта SD/MMC или USB флаш

i Указател за стерео-приемане j Указател за честотата на приеманата станция, респ. продължителността на текущото заглавие (в зависимост от избрания източник на звук) k Предупредителен символ за темепратура l Указател за поставена акумулаторна

m Указател за избрания източник на звук n Циферблат на часовника

Захранване на радиоапарата за строителни площадки Захранването на радиоапарата за строителни площадки може да се извършва от електрическа мрежа или от поставена в гнездото 11 акумулаторна батерия. Ако за източник на захранване е избрана акумулаторната батерия, са възможни само аудио-режим и захранване на външни източници чрез интегрирания USB-

f Внимавайте за напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на радиоапарата за строителни площадки. Радиоапарати, обозначени с 230 V, могат да бъдат захранвани и от мрежа с номинално напрежение 220 V. Поставяне и изваждане на акумулаторната батерия (вижте фиг. А) f Използвайте само оригинални литиево- йонни акумулаторни батерии на Бош с номинално напрежение 14,4 V или 18 V. Използването на други акумулаторни батерии може да предизвика трудови злополуки и пожар. Упътване: Използването на акумулаторни батерии, които не са подходящи за радиоапарата за строителни площадки, може да предизвика неправилното му функциониране или повредата му. Натиснете езичето 12 за захващане на капака на гнездото за акумулаторната батерия («Battery Bay») и отворете капака 13. Поставете акумулаторната батерия в гнездото 11, така, че контактите на батерията да допират контактите на гнездото 11, и вкарайте акумулаторната батерия, докато усетите прещракване. Когато бъде поставена акумулаторна батерия, на дисплея се появява символът l. Ако акуму- латорната батерия е изтощена, символът мига. Ако температурата на акумулаторната батерия е твърде висока или твърде ниска за работа, на дисплея се появява предупредителният символ k. Преди да включите радиоапарата за строителни площадки изчакайте температурата на акумулаторната батерия да достигне допустимия интервал. За изваждане на акумулаторната батерия 14 натиснете освобождаващия бутон на батерията и издърпайте акумулаторната батерия от гнездото 11. След поставянето или изваждането на акумулаторна батерия затворете капака на гнездото 13. Застопорете капака на гнездото за акумулаторна батерия, като вкарате езичето 12 в корпуса и след това го притиснете, докато усетите прещракване. OBJ_BUCH-1181-001.book Page 227 Monday, March 1, 2010 12:11 PM228 | Български 1 609 929 W27 | (1.3.10) Bosch Power Tools Зареждане на акумулаторната

f Използвайте само зарядните устройства, посочени на страницата с допълнителни приспособления. Само тези зарядни устройства са с параметри, подходящи за акумулаторните батерии за Вашия радиоапарат за строителни площадки. Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумулаторната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде зареждана по всяко време, без това да съкращава дълготрайността й. Прекъсване на зареждането също не й вреди. Акумулаторната батерия е съоръжена с NTC-температурен датчик, който допуска зареждането само в температурния интервал между 0 °C и 45 °C. По този начин се увеличава дълготрайността на акумулаторната

Поставяне/замяна на батериите за часовника (вижте фиг. А) За да се запазват настройките на часовника на радиоапарата за строителни площадки, трябва да бъдат поставени батерии. За целта се препоръчва използването на алкално- манганови батерии. Натиснете езичето 12 за захващане на капака на гнездото за акумулаторната батерия («Battery Bay») и отворете капака 13. При необходимост извадете акумулаторната батерия 14. За отваряне на капака на гнездото за батериите 7 натиснете езичето 6 и извадете капака. Поставете батериите. При това внимавайте за правилната им полярност, показана на фигурата от вътрешната страна на

Поставете капака 7 на гнездото за батериите за часовника.

«REPLACE AA BATTERY WHEN UNIT NO

LONGER KEEPS CORRECT TIME»: Ако часовникът на радиоапарата за строителни площадки престане да показва вярно времето, заменете батериите му. Винаги заменяйте всички батерии едновре- менно. Използвайте само батерии от един и същ производител и с еднакъв капацитет. f Когато не използвате радиоапарата за строителни площадки продължително време, изваждайте батериите на часовника. При продължително престояване батериите могат да кородират и да се саморазредят. Работа с електроинструмента f Предпазвайте радиоапарата за строителни площадки от влага и преки слънчеви лъчи. Аудиорежим (вижте фиг. B и C) Включване/изключване на аудиорежима За включване на аудиорежима (радио и външни възпроизвеждащи устройства) натиснете бутона 26. Дисплеят 27 се включва и се изобразяват настройките, както са били при последното изключване на радиоапарата. Ако радиоапаратът за строителни площадки е в режим на пестене на енергия (вижте «Икономичен режим», страница 233), за включване на радиоапарата за строителни площадки натиснете бутона 26 два пъти. За изключване на аудиорежима натиснете отново бутона 26. Текущото състояние на източника на звук се запаметява. Регулиране на силата на звука За увеличаване на силата на звука завъртете ръкохватката «Volume» 25 по посока на часов- никовата стрелка, за намаляване на силата на звука – съответно обратно на часовниковата стрелка. Текущата стойност на силата на звука (число между 0 и 20) се изобразява за няколко секунди в полето d на дисплея. Преди настройване или смяна към радиостанция изберете ниска степен на силата на звука, преди включване на външен източник на звук – средна степен на силата на звука. OBJ_BUCH-1181-001.book Page 228 Monday, March 1, 2010 12:11 PMБългарски | 229 Bosch Power Tools 1 609 929 W27 | (1.3.10) Настройване на тона За оптимално възпроизвеждане на звука радиоапаратът за строителни площадки разполага с еквилайзър. Можете да регулирате високите и ниските честоти на звука ръчно или да изберете една от вградените настройки за различни музикални стилове. Разполагате с избор между «JAZZ», «ROCK», «POP» и «CLASSICAL», както и настройката «CUSTOM», която можете да програмирате

За да изберете една от вградените настройки на еквилайзера, натиснете неколкократно бутона «Equalizer» 15 докато в полето a на дисплея се изобрази желаната от Вас

Промяна на настройката «CUSTOM»: – Натиснете еднократно бутона за ръчна настройка «Custom» 17. На дисплея започва да мига символът «BAS» c а в полето d – запаметената стойност за ниските честоти. – Настройте желаното ниво на ниските честоти (стойност между 0 и 10). За засилване на ниските честоти завъртете ръкохватката «Bass/Treb» 25 по посока на часовниковата стрелка, за намаляване – съответно обратно на часовниковата

– За запаметяване на настроеното ниво на ниските честоти натиснете повторно бутона за ръчна настройка «Custom» 17. На дисплея започва да мига символът за регулиране на нивото на високите честоти «TRE» b, а в полето d се изобразява текущо запаметената стойност. – Настройте желаното ниво на високите честоти (стойност между 0 и 10). За засилване на ниските честоти завъртете ръкохватката «Bass/Treb» 25 по посока на часовниковата стрелка, за намаляване – съответно обратно на часовниковата

– За запаметяване на настроеното ниво на високите честоти натиснете за трети път бутона за ръчна настройка «Custom»

Избор на източник на звук За избор на източник на звук натиснете неколкократно бутона «Source» 22, докато в полето m на дисплея се изобрази символът на желания от Вас вътрешен източник на звук (вижте «Настройка/запаметяване на радиостанции», страница 230), респ. външен източник на звук (вижте «Включване на външни източници на звук», страница 230): – «FM»: радио на ултракъси вълни UKW, – «AM»: радио на средни вълни MW, – «AUX 1»: външен източник на звук (напр. CD-плейър), включен в куплунга 3,5 mm 28, – «AUX 2»: външен източник на звук (напр. MP3-плейър), включен в куплунга 3,5 mm 35 в гнездото за външен източник на звук, – «USB»: външен източник на звук (напр. USB-флаш памет), включен в USB- интерфейса 33, – «SD»: външен източник на звук (карта SD/MMC), включен в слота SD/MMC 34. Насочване на антената Радиоапаратът за строителни площадки се доставя с монтирана антена 10. Когато ползвате радиоприемника, наклонете антената в посоката, в която се получава най- качествено приемане. Ако качеството на приемането не е задоволително, поставете радиоапарата за строителни площадки на място, където сигналът е по-силен. Упътване: Когато радиоапаратът за строителни площадки е поставен в непосредствена близост до излъчващи уредби или апарати, могат да се получат смущения в радиоприемането. Ако антената 10 се разхлаби, я затегнете към корпуса, като я завъртите по посока на часовниковата стрелка. OBJ_BUCH-1181-001.book Page 229 Monday, March 1, 2010 12:11 PM230 | Български 1 609 929 W27 | (1.3.10) Bosch Power Tools Настройка/запаметяване на радиостанции Натиснете неколкократно бутона за избор на източника на звук «Source» 22, докато в полето m на дисплея се появи символът «FM» за приемане в диапазона на ултракъси вълни (UKW), респ. «AM» за приемане в диапазона на средни вълни (MW). За настройване на определена честота на приемане завъртете ръкохватката «Tune» 19 по посока на часовниковата стрелка, ако искате да увеличите честотата, респ. обратно на часовниковата стрелка, ако искате да я намалите. Докато настройвате, текущата честота се изобразява в полето n на дисплея, а след това в полето j. За автоматично търсене на радиостанции със силен сигнал натиснете и задръжте краткотрайно бутона за търсене назад «– Seek» 23, респ. бутона за търсене напред «Seek +» 21. Честотата на откритата радиостанция се появява краткотрайно на дисплея в полето n, това в полето j на дисплея. При достатъчно силен сигнал на приемане радиоапаратът за строителни площадки се превключва автоматично на стереоприемане, ако излъчването е такова. На дисплея се появява символът за стереоприемане i. За запаметяване на настроена радиостанция натиснете бутона за запаметяване «Memory»

16. На дисплея започва да мига символът

«PRESET» e, а в полето d – номерът на последно настройваната клетка от паметта. За избор на клетка от паметта натиснете неколкократно бутона за търсене назад «– Seek» 23, респ. бутона за търсене напред «Seek +» 21, докато в полето d се появи желаната клетка от паметта. Натиснете отново бутона за запаметяване 16, за да запишете настроената радиостанция в избраната клетка от паметта. Символите e и d престават да мигат. Можете да запаметите 20 UKW радиостанции и 10 MW радиостанции. Моля, обърнете внимание, че ако запишете нова радиостанция в клетка, в която преди това е била записана друга, старата се изтрива. За превключване към запаметена радиостанция натискайте краткотрайно бутона за търсене назад «– Seek» 23, респ. бутона за търсене напред «Seek +» 21, докато в полето d се появи желаната станция, а в полето e – символът «PRESET». Включване на външни източници на звук (вижте фиг. C) Освен вградения радиоприемник могат да бъдат използвани и външни източници на звук. Вход AUX-In 1: Входът AUX-In 1 е подходящ за източници на звук, които се поставят извън радиоапарата за строителни площадки (напр. CD-плейъри). Махнете предпазното капаче на куплунга «AUX 1 IN» 28 и вкарайте жак 3,5 mm на включения в окомплектовката или на друг подходящ аудио-кабел. Включете аудио-кабела в подходящ източник на звук. За предпазване от замърсяване след като извадите жака от куплунга «AUX 1 IN» 28 веднага поставяйте обратно капачката. За външни източници на звук, включени в описаните по-долу входове, освободете езичето 8 и отворете капака 9 на гнездото за външни източници («Digital Media Bay»). – Слот SD/MMC: вкарайте в слота SD или MMC карта в слота SD/MMC 34. Надписите на картата трябва да са обърнати към предпазната капачка 31. Възпроизвежда- нето от картата може да започне, когато в полето d на дисплея се появят заглавие и общият брой на записаните на картата заглавия. За изваждане на картата първо леко я натиснете и след това я отпуснете – картата се изхвърля автоматично. – Интерфейс USB: вкарайте USB-флаш памет (респ. USB-кабел от подходящ източник) в куплунга 33 на USB-интерфейса. Възпроизвеждането от USB-флаш паметта може да започне, когато в полето d на дисплея се появят заглавие и общият брой на записаните на USB-флаш паметта заглавия. За изваждане на USB-флаш паметта я издърпайте от куплунга. – Вход AUX-In 2: входът AUX In 2 е подходящ за източници на звук, които могат да бъдат прибрани в предвиденото за целта гнездо (напр. MP3-плейъри). Вкарайте жака 3,5 mm на включения в окомплектовката аудио-кабел в куплунга «AUX 2 IN» 35. Включете аудио-кабела към подходящ източник на звук. OBJ_BUCH-1181-001.book Page 230 Monday, March 1, 2010 12:11 PMБългарски | 231 Bosch Power Tools 1 609 929 W27 | (1.3.10) Ако размерите позволяват, можете да захванете външния източник на звук със самозалепващата лента на скобата 36. За предпазване от повреждане и замърсяване по възможност затваряйте капака 9 след като включите външния източник на звук. За възпроизвеждане на включения източник на звук натиснете неколкократно бутона «Source» 22, докато в полето m на дисплея се появи символът за желания източник на звук. Управляване на външни източници на звук При външни източници на звук, включени в слота SD-/MMC 34 за карти или в USB- интерфейса 33 възпроизвеждането може да бъде управлявано чрез радиоапарата за строителни площадки. В полето d отляво се изобразява номера на текущото заглавие и отдясно общия брой заглавия, записани в източника на звук. Възпроизвеждане/прекъсване на възпроизвеждането: – За започване на възпроизвеждането натиснете бутона възпроизвеждане/пауза

24. В полето j се изобразява

продължителността на текущото заглавие. – За да прекъснете или продължите възпроизвеждането, натиснете отново краткотрайно бутона възпроизвеждане/ пауза 24. Текущата продължителност започва да мига в полето j на дисплея. Избор на заглавие: – За да изберете заглавие, натиснете неколкократно бутона за търсене назад «– Seek» 23, респ. бутона за търсене напред «Seek +» 21, докато отляво в полето d се появи номера на желаното заглавие. – За започване на възпроизвеждането нати- снете бутона възпроизвеждане/пауза 24. Възпроизвеждане с произволна последова- телност/повтаряне на възпроизвеждането: – За да възпроизвеждате всички заглавия на картата, респ. на включената USB-флаш памет в произволна последователност, натиснете еднократно бутона произволен ред на възпроизвеждане/повторение на възпроизвеждането 20. На дисплея се появява символът f. – За да повтаряте всички заглавия в текущата папка, натиснете бутона произволен ред на възпроизвеждане/повторение на възпроизвеждането 20 повторно. На дисплея се появява символът g. Упътване: само при тази функция отдясно на полето d се появява номерът на текущата папка на картата, респ. на USB- флаш паметта. За да смените папката, трябва първо да се върнете в нормален режим на възпроизвеждане и да изберете заглавие от желаната папка. – За да се повтаря възпроизвеждането само на текущото заглавие, натиснете бутона произволен ред на възпроизвеждане/пов- торение на възпроизвеждането 20 за трети път. На дисплея се появява символът h. – За да се върнете към нормален режим на възпроизвеждане, натиснете бутона произволен ред на възпроизвеждане/ повторение на възпроизвеждането 20 четвърти път, така че никой от символите f, g или h да не е изобразен на дисплея. – За започване на възпроизвеждането нати- снете бутона възпроизвеждане/пауза 24. Подаване на сигнал към външни устройства за възпроизвеждане (вижте фиг. C) Можете да подадете звуковия сигнал на радиоапарата за строителни площадки към външни устройства за възпроизвеждане (напр. усилватели и високоговорители). Махнете предпазната капачка на куплунга «LINE OUT» 30 и вкарайте в него жак 3,5 mm на подходящ аудио-кабел. Включете кабела в подходящо устройство за възпроизвеждане. За предпазване от замърсяване, поставяйте капачката обратно на куплунга «LINE OUT» 30 веднага след като извадите жака на аудио-

OBJ_BUCH-1181-001.book Page 231 Monday, March 1, 2010 12:11 PM232 | Български 1 609 929 W27 | (1.3.10) Bosch Power Tools Захранване на външни уреди Подаването на захранващо напрежение към външни уреди чрез извода за 12 V и контакта за променлив ток е възможно само когато радиоапаратът за строителни площадки се захранва от мрежата, не и когато се захранва от акумулаторна батерия. Ако радиоапаратът за строителни площадки се захранва от мрежата, свети зелената контролна лампа e 3. USB-интерфейс Чрез USB-интерфейса могат да бъдат захранвани повечето устройства, които са проектирани за това (напр. могат да се зареждат мобилни телефони). Освободете езичето 8 и отворете капака 9. Свържете USB-интерфейса на външното устройство с USB-интерфейса 33 на радиоапарата, като използвате подходящ кабел. За започване на зареждането в някои случаи е необходимо да изберете включеното към USB външно устройство за източник на звук. Извод 12 V (вижте фиг. C) С помощта на извода 12 V можете да захранвате външно устройство с вход за напрежение 12 V и максимална консумация на ток 1 А. Махнете предпазната капачка на извода за 12 V 29. Вкарайте щекера на външното устройство в куплунга на извода за 12 V. Изводът за напрежение 12 V е осигурен предпазител 32. Ако при включването на външно устройство няма напрежение, освободете езичето 8 и отворете капака 9. Развийте капачката 31 на предпазителя и проверете дали предпазителят 32 не е изгорял. Ако предпазителят е изгорял, поставете нов с подходящи параметри (размери 5 х 20 mm, макс. напрежение 250 V и номинален ток 1 А). След това отново навийте и затегнете капачката на предпазителя 31. Упътване: Използвайте само предпазители с максимален ток 1 А и максимално напрежение 250 V («250V 1A FUSE FOR 12V OUTLET»). При използването на други предпазители радиоапаратът за строителни площадки може да бъде повреден. Освен това изводът за напрежение 12 V има вградена температурна защита която се задейства при прегряване. Защитата се изключва автоматично, когато радиоапаратът за строителни площадки се охлади. За предпазване от замърсяване поставяйте предпазната капачка на куплунга за 12 V 29 веднага след като изключите кабела от него. Контакти за променлив ток («Power Outlets») (липсва при каталожен номер 3 601 D29 760) С помощта на контактите за променлив ток могат да бъдат захранвани други електрически уреди. В зависимост от страната, в която се доставя радиоапарата за строителни площадки, изпълнението на контактите може да е различно. Сумарната консумация на всички включени в радиоапарата за строителни площадки електрически уреди не трябва да надхвърля стойностите, посочени в таблицата по-долу (вижте също и надписите на корпуса под капачките 4): Отворете една от капачките 4 на контактите за променлив ток и вкарайте щепсела на външен електрически уред в контакта 5 на радиоапарата за строителни площадки.

Радиоапаратът за строителни площадки разполага с вграден часовник с отделно захранване. Когато в гнездото са поставени батерии с достатъчен капацитет (вижте «Поставяне/замяна на батериите за часовника», страница 228), може да бъде запазено текущото време, също и ако радиоапаратът за строителни площадки е без акумулаторна батерия и без захранване от

Сумарен максимален консумиран ток (в A) 3 601 D29 700 15 3 601 D29 730 9 3 601 D29 770 12 3 601 D29 7W0 15 3 601 D29 7X0 9 OBJ_BUCH-1181-001.book Page 232 Monday, March 1, 2010 12:11 PMБългарски | 233 Bosch Power Tools 1 609 929 W27 | (1.3.10) Настройване на часа – За настройване на часа натиснете неколкократно бутона «Clock» 18, докато числото за часовете в полето n започне да

– Натиснете неколкократно бутона за търсене напред «Seek +» 21, респ. бутона за търсене назад «– Seek» 23, докато се изпише правилният час. – Натиснете отново бутона «Clock», така че в полето n да започне да мига числото за

– Натиснете неколкократно бутона за търсене напред «Seek +» 21, респ. бутона за търсене назад «– Seek» 23, докато се изпишат правилните минути. – Натиснете бутона «Clock» за трети път, за да запишете настроеното време. Икономичен режим За да пестите енергия, можете да изключите дисплея 27 на часовника. За целта при изключване на радиоапарата за строителни площадки (вижте «Включване/изключване на аудиорежима», страница 228) задръжте бутона за включване и изключване 26 натиснат, докато дисплеят на часовника угасне. За да включите отново дисплея на часовника, натиснете еднократно бутона за включване и изключване 26. Указания за работа Указания за оптимална работа с акумулаторната батерия Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в температурния диапазон от 0 °C до 45 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слънце. Съществено съкратено време за работа след зареждане показва, че акумулаторната бате- рия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Грешки – причини за възникване и начини за отстраняването им Причина Отстраняване Радиоапаратът за строителни площадки не

Вкарайте (докрай) щепсела в контакта, респ. заредена аку- мулаторна батерия радиоапаратът за строителни площадки е твърде нагорещен или твърде студен Изчакайте, докато температурата на радиоапарата за строителни площадки достигне допустимия температурен

При захранване от мрежата радиоапаратът за строителни площадки не работи Контактът е повреден Използвайте друг

Щепселът и/или захранващият кабел са повредени Проверете и при необходимост заменете щепсела и захранващия кабел При захранване от акумулаторна батерия радиоапаратът за строителни площадки не

Контактите на акумулаторната

Почистете контактите на акумулаторната батерия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акумулатор- ната батерия Акумулаторната батерия е дефектна Заменете акумула- торната батерия Акумулаторната батерия е твърде студена или твърде гореща (на дисплея

предупредителният символ k) Изчакайте, докато температурата на акумулаторната батерия достигне

OBJ_BUCH-1181-001.book Page 233 Monday, March 1, 2010 12:11 PM234 | Български 1 609 929 W27 | (1.3.10) Bosch Power Tools Ако посочените мерки не могат да отстранят дефекта, моля, обърнете се към оторизиран сервиз за електроинструменти на Бош. Поддържане и сервиз Поддържане и почистване f Захранващият кабел има специален защитен проводник и замяната му се извършва само в оторизиран сервиз за електроинструменти на Бош. Ако въпреки прецизното производство и внимателно изпитване радиоапаратът за строителни площадки се повреди, ремонтът му трябва да се извърши в оторизиран сервиз за електроинструменти на Бош. Винаги, когато се обръщате към представителите на Бош, посочвайте 10- цифрения каталожен номер, изписан на табелката на радиоапарата за строителни

Сервиз и консултации Сервизът ще отговори на въпросите Ви относ- но ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Мон- тажни чертежи и информация за резервни части можете да намерите също и на www.bosch-pt.com Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупу- ване, приложение и възможности за настрой- ване на различни продукти от производстве- ната гама на Бош и допълнителни приспосо- бления за тях. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти yл. Сребърна № 3–9 1907 София Тел.: +359 (02) 962 5302 Тел.: +359 (02) 962 5427 Тел.: +359 (02) 962 5295 Факс: +359 (02) 62 46 49 Захранването на външни уреди не работи Щепселът не е

Изводът за напрежение 12 V не работи Няма поставен предпазител 32

предпазител 32 Предпазителят 32 е

предпазителя 32 Задействала се е

температурна защита Изключете външното устройство и изча- кайте радиоапаратът за строителни пло- щадки да се охлади Радиоапаратът за строителни площадки се изключва внезапно Щепселът, респ. акумулаторната батерия не са включени правилно, респ. докрай. Включете щепсела, респ. акумулаторната батерия правилно и така, че да контактуват

Софтуерна грешка За рестартиране на софтуера изключете щепсела от мрежата и акумулаторната батерия от гнездото, изчакайте 30 секунди и ги включете пак. Лошо приемане на радиостанцията Смущения от други електрически уреди или неподходящо мяс- то, на което е поста- вен радиоапаратът Поставете радиоапа- рата за строителни площадки на друго място, където прие- мането е по-добро Антената не е насочена оптимално Завъртете антената Показанията на часовника са неверни Батериите за часов- ника са изтощени Заменете батериите Батериите за часов- ника са поставени по неправилен начин Поставете батериите

Причина Отстраняване OBJ_BUCH-1181-001.book Page 234 Monday, March 1, 2010 12:11 PMБългарски | 235 Bosch Power Tools 1 609 929 W27 | (1.3.10) Транспортиране Изпращайте акумулаторните батерии само ако корпусът им не е повреден. Покривайте открити контактни клеми със самозалепващо фолио и опаковайте акумулаторната батерия така, че да не може да се премества в опаковката си. При изпращане на литиево-йонни акумулаторни батерии е възможно да е задължително поставянето върху опаковката на съответно обозначение. Съобразявайте се с националното законодателство.

С оглед опазване на околната среда радиоапаратът за строителни площадки, допълнителните принадлежности и опаковките трябва да бъдат предавани за вторична преработка. Само за страни от ЕС: Не изхвърляйте радиоапарата за строителни площадки при битовите отпадъци! Съгласно Европейска директива 2002/96/EО относно излязла от употреба електрическа и електронна апаратура и утвърждаването й като национален закон електрическите и електронни устройства, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Li-Ion: Моля, спазвайте указанията в раздел «Транспортиране», страница 235. Не изхвърляйте акумулаторни или обикновени батерии при битовите отпадъци или във водохранилища, не ги изгаряйте. Обикновени или акумулаторни батерии трябва по възможност предварително да бъдат разреждани докрай и събирани и рециклирани или изхвърляни по начин, който не замърсява околната среда. Само за страни от ЕС: съгласно Директива 2006/66/ЕО дефектни или изхабени акумулаторни или обикновени бате- рии трябва да бъдат рециклирани. Правата за изменения запазени. OBJ_BUCH-1181-001.book Page 235 Monday, March 1, 2010 12:11 PM236 | Srpski 1 609 929 W27 | (1.3.10) Bosch Power Tools
