NÁVOD K OBSLUZE GML 20 BOSCH

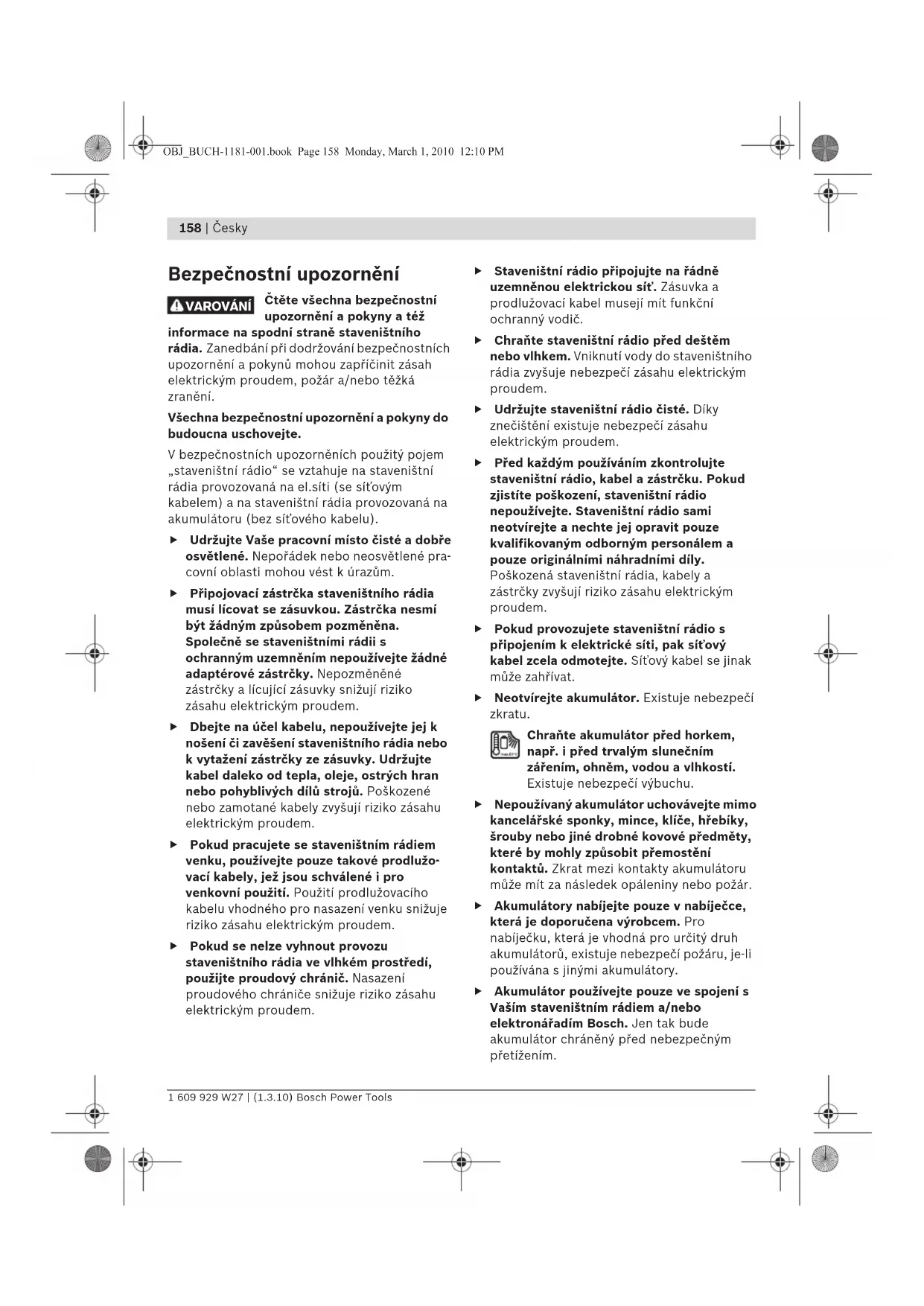

Bezpečnostní upozornění Čtěte všechna bezpečnostní upozornění a pokyny a též informace na spodní straně staveništního rádia. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte. V bezpečnostních upozorněních použitý pojem „staveništní rádio“ se vztahuje na staveništní rádia provozovaná na el.síti (se síťovým kabelem) a na staveništní rádia provozovaná na akumulátoru (bez síťového kabelu). f Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pra- covní oblasti mohou vést k úrazům. f Připojovací zástrčka staveništního rádia musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem pozměněna. Společně se staveništními rádii s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Nepozměněné zástrčky a lícující zásuvky snižují riziko zásahu elektrickým proudem. f Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení staveništního rádia nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů strojů. Poškozené nebo zamotané kabely zvyšují riziko zásahu elektrickým proudem. f Pokud pracujete se staveništním rádiem venku, používejte pouze takové prodlužo- vací kabely, jež jsou schválené i pro venkovní použití. Použití prodlužovacího kabelu vhodného pro nasazení venku snižuje riziko zásahu elektrickým proudem. f Pokud se nelze vyhnout provozu staveništního rádia ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem. f Staveništní rádio připojujte na řádně uzemněnou elektrickou síť. Zásuvka a prodlužovací kabel musejí mít funkční ochranný vodič. f Chraňte staveništní rádio před deštěm nebo vlhkem. Vniknutí vody do staveništního rádia zvyšuje nebezpečí zásahu elektrickým proudem. f Udržujte staveništní rádio čisté. Díky znečištění existuje nebezpečí zásahu elektrickým proudem. f Před každým používáním zkontrolujte staveništní rádio, kabel a zástrčku. Pokud zjistíte poškození, staveništní rádio nepoužívejte. Staveništní rádio sami neotvírejte a nechte jej opravit pouze kvalifikovaným odborným personálem a pouze originálními náhradními díly. Poškozená staveništní rádia, kabely a zástrčky zvyšují riziko zásahu elektrickým proudem. f Pokud provozujete staveništní rádio s připojením k elektrické síti, pak síťový kabel zcela odmotejte. Síťový kabel se jinak může zahřívat. f Neotvírejte akumulátor. Existuje nebezpečí zkratu. Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu. f Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. f Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. f Akumulátor používejte pouze ve spojení s Vaším staveništním rádiem a/nebo elektronářadím Bosch. Jen tak bude akumulátor chráněný před nebezpečným přetížením. VAROVÁNÍ OBJ_BUCH-1181-001.book Page 158 Monday, March 1, 2010 12:10 PMČesky | 159 Bosch Power Tools 1 609 929 W27 | (1.3.10) f Používejte pouze originální akumulátory Li- ion firmy Bosch s napětím 14,4 V nebo 18 V. Při použití jiných akumulátorů, např. napodobenin, dotvářených akumulátorů nebo cizích výrobků, existuje nebezpečí zranění a též věcných škod díky vybuchujícím akumulátorům. f U elektronářadí, jejichž síťová zástrčka nebo zástrčkové ústrojí slouží jako oddělovací zařízení, musí být oddělovací zařízení bez obtíží použitelné. f Čtěte a striktně dbejte bezpečnostních a pracovních pokynů v návodu k provozu strojů, které připojujete na staveništní rádio. Funkční popis Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elek- trickým proudem, požár a/nebo těžká poranění. Technická data Staveništní rádio GML 20 Professional Objednací číslo 3 601 D29 7.. Vyrovnávací baterie 2x1,5 V (LR06/AA) Akumulátor 14,4–18 V Provozní teplota °C 0...45 Skladovací teplota °C –20...+70 Hmotnost podle EPTA-Procedure 01/2003 kg 10,2 Třída ochrany

Stupeň krytí IP 54 (ochrana proti prachu a stříkající vodě) Audio provoz/rádio Provozní napětí – při provozu na el.síti – při provozu na akumulátor

230/110 14,4–18 Jmenovitý výkon zesilovače (při provozu na el.síti) W20 Přijímaný rozsah – VKV – SV MHz kHz 87,5–108 531–1602 Podporované formáty souborů

MP3, WMA Dbejte prosím objednacího čísla na typovém štítku Vašeho staveništního rádia. Obchodní označení jednotlivých staveništních rádií se mohou měnit.

1) (u zdrojů audio karet SD/MMC nebo USB)

OBJ_BUCH-1181-001.book Page 159 Monday, March 1, 2010 12:10 PM160 | Česky 1 609 929 W27 | (1.3.10) Bosch Power Tools Zobrazené komponenty Číslování zobrazených komponent se vztahuje na vyobrazení staveništního rádia na obrázkové straně. 1 Reproduktor 2 Nosné držadlo 3 Kontrolní světlo přípojky střídavého proudu (nikoli u objednacího čísla 3 601 D29 760) 4 Krycí klapka přípojky střídavého proudu (nikoli u objednacího čísla 3 601 D29 760) 5 Zásuvka přípojky střídavého proudu (nikoli u objednacího čísla 3 601 D29 760) 6 Aretace krytu přihrádky pro baterie (vyrovnávací baterie) 7 Kryt přihrádky pro baterie (vyrovnávací baterie) 8 Zajišťovací páčka krytu přihrádky pro média 9 Kryt přihrádky pro média 10 Tyčová anténa 11 Akumulátorová šachta 12 Zajišťovací páčka krytu přihrádky pro akumulátor 13 Kryt přihrádky pro akumulátor 14 Akumulátor* 15 Tlačítko předvolby zvuku „Equalizer“ 16 Tlačítko paměti „Memory“ 17 Tlačítko manuálního nastavení zvuku „Custom“ 18 Tlačítko nastavení času „Clock“ 19 Otočný knoflík ladění stanice „Tune“ 20 Tlačítko náhodné přehrávání/opakování přehrávání 21 Tlačítko vyhledávání nahoru „Seek +/>>|“ 22 Tlačítko volby audio zdroje „Source“ 23 Tlačítko vyhledávání dolů „|<</– Seek“ 24 Tlačítko přehrávání/pauza 25 Otočný knoflík nastavení hlasitosti („Volume“) a zvuku („Bass/Treb“) 26 Tlačítko zapnutí/vypnutí audio provozu 27 Displej 28 Zdířka „AUX 1 IN“ 29 Připojovací zdířka 12 V 30 Zdířka „LINE OUT“ 31 Víčko pojistky 32 Pojistka přípojky 12 V 33 Rozhraní USB 34 Zástrčková pozice SD/MMC 35 Zdířka „AUX 2 IN“ 36 Úchytka pro externí audio zdroje *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušen- ství naleznete v našem programu příslušenství. Zobrazované prvky při audio provozu a Ukazatel předvolby zvuku b Ukazatel změny úrovně výšek c Ukazatel změny úrovně hloubek d Ukazatel hlasitosti, paměťového místa rozhlasové stanice resp. zobrazení titulu (závislé na zvoleném audio zdroji) e Ukazatel příjmu uložené stanice (při rádio provozu) f Ukazatel náhodného přehrávání (u zdrojů audio karet SD/MMC nebo USB) g Ukazatel opakování přehrávání všech titulů v aktuální stopě (u zdrojů audio karet SD/MMC nebo USB) h Ukazatel opakování přehrávání aktuálního titulu (u zdrojů audio karet SD/MMC nebo USB) i Ukazatel stereofonního příjmu j Ukazatel frekvence rádia resp. doba přehrávání aktuálního titulu (závislé na zvoleném audio zdroji) k Výstraha teploty l Ukazatel vloženého akumulátoru m Ukazatel audio zdroje n Ukazatel času OBJ_BUCH-1181-001.book Page 160 Monday, March 1, 2010 12:10 PMČesky | 161 Bosch Power Tools 1 609 929 W27 | (1.3.10) Montáž Napájení staveništního rádia energií Napájení staveništního rádia energií se může uskutečnit přes přípojku el.sítě nebo přes jeden akumulátor Li-ion vložený do akumulátorové šachty 11. Slouží-li akumulátor k napájení energií, jsou k dispozici pouze funkce audio provoz a napájení energií externích přístrojů přes integrovanou přípojku USB. f Dbejte síťového napětí! Napětí zdroje proudu při připojení na el.síť musí odpovídat údajům na typovém štítku staveništního rádia. Staveništní rádia označená 230 V lze provozovat i na 220 V. Nasazení a odejmutí akumulátoru (viz obr. A) f Používejte pouze originální akumulátory Li- ion firmy Bosch s napětím 14,4 V nebo 18 V. Použití jiných akumulátorů může vést ke zraněním a nebezpečí požáru. Upozornění: Použití akumulátorů nevhodných pro staveništní rádio může vést k chybným funkcím nebo k poškození staveništního rádia. Otevřete zajišťovací páčku 12 přihrádky pro akumulátor („Battery Bay“) a kryt přihrádky pro akumulátor 13 odklopte. Vložte akumulátor do akumulátorové šachty 11 tak, aby přípojky akumulátoru přiléhaly na přípojky v akumulátorové šachtě 11 a nechte akumulátor v akumulátorové šachtě zaskočit. Jakmile je vložený akumulátor, objeví se na displeji ukazatel l. Ukazatel bliká, pokud je akumulátor slabý. Je-li akumulátor pro provoz příliš teplý nebo příliš studený, svítí na displeji výstraha teploty k. Dříve, než uvedete staveništní rádio do provozu, vyčkejte, až akumulátor dosáhne přípustného rozsahu teploty. Pro odejmutí akumulátoru 14 stlačte na akumulátoru odjišťovací tlačítka a vytáhněte jej z akumulátorové šachty 11. Kryt přihrádky pro akumulátor 13 po vložení resp. odejmutí akumulátoru zaklapněte. Kryt přihrádky pro akumulátor zajistěte tím, že zaháknete zajišťovací páčku 12 do tělesa a poté jej zatlačíte. Nabíjení akumulátoru f Používejte pouze nabíječky uvedené na straně příslušenství. Jen tyto nabíječky jsou vyladěné na akumulátory Li-ion přípustné pro Vaše staveništní rádio. Upozornění: Akumulátor se expeduje částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte. Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor. Akumulátor je vybaven kontrolou teploty NTC, která dovolí nabíjení pouze v rozmezí teplot 0 °C a 45 °C. Tím se dosáhne vysoké životnosti akumulátoru. Vložení/výměna vyrovnávacích baterií (viz obr. A) Aby bylo možné na staveništním rádiu uložit čas hodin, musejí být vloženy vyrovnávací baterie. K tomu je doporučeno použití alkalicko- manganových baterií. Otevřete zajišťovací páčku 12 přihrádky pro akumulátor („Battery Bay“) a kryt přihrádky pro akumulátor 13 odklopte. Případně odejměte akumulátor 14. K otevření krytu přihrádky pro baterie 7 zatlačte na aretaci 6 a kryt přihrádky pro baterie odejměte. Vložte vyrovnávací baterie. Dbejte přitom na správnou polaritu podle vyobrazení na vnitřní straně přihrádky pro baterie. Kryt 7 přihrádky pro vyrovnávací baterie zase nasaďte.

„REPLACE AA BATTERY WHEN UNIT NO

LONGER KEEPS CORRECT TIME“: Vyměňte vyrovnávací baterie, když už nebude na staveništním rádiu uložený čas hodin. Nahraďte vždy všechny baterie současně. Pou- žijte pouze baterie jednoho výrobce a stejné kapacity. f Pokud nebudete staveništní rádio delší dobu používat, vyjměte z něj vyrovnávací baterie. Vyrovnávací baterie mohou při delším skladování korodovat a samy se vybít. OBJ_BUCH-1181-001.book Page 161 Monday, March 1, 2010 12:10 PM162 | Česky 1 609 929 W27 | (1.3.10) Bosch Power Tools Provoz f Chraňte staveništní rádio před vlhkem a přímým slunečním zářením. Audio provoz (viz obr. B a C) Zapnutí/vypnutí audio provozu Pro zapnutí audio provozu (rádio a externí přehrávací přístroje) stiskněte tlačítko zapnutí/vypnutí 26. Displej 27 se aktivuje a přehrává se audio zdroj nastavený při posledním vypnutí staveništního rádia. Je-li staveništní rádio v režimu šetření energie (viz „Režim šetření energie“, strana 165), pak stiskněte pro zapnutí audio provozu tlačítko zapnutí/vypnutí 26 dvakrát. Pro vypnutí audio provozu znovu stiskněte tlačítko zapnutí/vypnutí 26. Aktuální nastavení audio zdroje se uloží. Nastavení hlasitosti Pro zvýšení hlasitosti otáčejte otočný knoflík „Volume“ 25 ve směru hodinových ručiček, pro snížení hlasitosti otáčejte otočný knoflík proti směru hodinových ručiček. Nastavení hlasitosti (hodnota mezi 0 a 20) se na několik sekund objeví v ukazateli d na displeji. Před nastavením nebo změnou rozhlasové stanice dejte hlasitost na nízkou hodnotu, před startem externího audio zdroje na střední hodnotu. Nastavení zvuku Pro optimální reprodukci zvuku je ve staveništním rádiu integrovaný ekvalizér. Můžete manuálně změnit úroveň výšek a hloubek nebo využít předvolbu zvuku pro různé hudební styly. Na výběr jsou předprogramovaná nastavení „JAZZ“, „ROCK“, „POP“ a „CLASSICAL“ a též uživatelsky programovatelné nastavení „CUSTOM“. Pro vybrání jedné z uložených předvoleb zvuku stiskněte tlačítko předvolby zvuku „Equalizer“ 15 tolikrát, až se požadované nastavení objeví v ukazateli a na displeji. Změna nastavení „CUSTOM“: – Stiskněte jedenkrát tlačítko manuálního nastavení zvuku „Custom“ 17. Na displeji bliká ukazatel „BAS“ c a v ukazateli d uložená hodnota úrovně hloubek. – Nastavte požadovanou úroveň hloubek (hodnota mezi 0 a 10). Pro zvýšení úrovně hloubek otáčejte otočný knoflík „Bass/Treb“ 25 ve směru hodinových ručiček, pro snížení otáčejte otočný knoflík proti směru hodinových ručiček. – Pro uložení nastavené úrovně hloubek stiskněte podruhé tlačítko manuálního nastavení zvuku „Custom“ 17. Na displeji bliká ukazatel „TRE“ b pro následující nastavení úrovně výšek a též v ukazateli d uložená hodnota úrovně výšek. – Nastavte požadovanou úroveň výšek (hodnota mezi 0 a 10). Pro zvýšení úrovně výšek otáčejte otočný knoflík „Bass/Treb“ 25 ve směru hodinových ručiček, pro snížení otáčejte otočný knoflík proti směru hodinových ručiček. – Pro uložení nastavené úrovně výšek stiskněte potřetí tlačítko manuálního nastavení zvuku „Custom“ 17. Volba audio zdroje Pro volbu audio zdroje stiskněte tlačítko „Source“ 22 tolikrát, až se na displeji objeví ukazatel m požadovaného interního audio zdroje (viz „Naladění/uložení rozhlasových stanic“, strana 163) resp. externího audio zdroje (viz „Připojení externích audio zdrojů“, strana 163): – „FM“: rádio přes VKV, – „AM“ : rádio přes SV, – „AUX 1“: externí audio zdroj (např. přehrávač CD) přes zdířku 3,5 mm 28 na vnější straně, – „AUX 2“: externí audio zdroj (např. přehrávač MP3) přes zdířku 3,5 mm 35 v přihrádce pro média, – „USB“: externí audio zdroj (např. USB flash disk) přes rozhraní USB 33, – „SD“: externí audio zdroj (karta SD/MMC) přes zástrčkovou pozici SD/MMC 34. OBJ_BUCH-1181-001.book Page 162 Monday, March 1, 2010 12:10 PMČesky | 163 Bosch Power Tools 1 609 929 W27 | (1.3.10) Nasměrování tyčové antény Staveništní rádio se dodává s namontovanou tyčovou anténou 10. Při provozu rádia natočte tyčovou anténu do směru, který umožňuje nejlepší příjem. Není-li možný žádný vyhovující příjem, pak postavte staveništní rádio na místo s lepším příjmem. Upozornění: Při provozu staveništního rádia v bezprostředním okolí rádiových stanic resp. vysílaček může docházet k omezování rádiového příjmu. Pokud by se tyčová anténa 10 uvolnila, pak ji přímo na tělese utáhněte ve směru hodinových ručiček. Naladění/uložení rozhlasových stanic Stiskněte tlačítko volby audio zdroje „Source“ 22 tolikrát, až se objeví v ukazateli m „FM“ pro přijímací rozsah velmi krátkých vln (VKV) resp. „AM“ pro přijímací rozsah středních vln (SV). Pro nastavení určité rádiové frekvence otáčejte otočný knoflík „Tune“ 19 ve směru hodinových ručiček, aby se frekvence zvyšovala, resp. proti směru hodinových ručiček, aby se frekvence snižovala. Frekvence se zobrazuje během ladění v ukazateli n, poté v ukazateli j na displeji. Pro hledání rozhlasových stanic s vysokou intenzitou signálu stiskněte tlačítko vyhledávání dolů „– Seek“ 23 resp. tlačítko vyhledávání nahoru „Seek +“ 21 a podržte je krátce stlačené. Frekvence nalezené rozhlasové stanice se krátce objeví v ukazateli n, poté v ukazateli j na displeji. Při dostatečně silném příjmu vhodného signálu přepne staveništní rádio automaticky na stereofonní příjem. Na displeji se objeví ukazatel stereofonního příjmu i. Pro uložení naladěné stanice stiskněte tlačítko paměti „Memory“ 16 . Na displeji bliká ukazatel „PRESET“ e a též v ukazateli d číslo naposledy nastaveného paměťového místa. Pro volbu paměťového místa stiskněte tlačítko vyhledávání dolů „– Seek“ 23 resp. tlačítko vyhledávání nahoru „Seek +“ 21 tolikrát, až se v ukazateli d objeví požadované paměťové místo. Stiskněte znovu tlačítko paměti 16, aby se naladěná stanice na zvoleném paměťovém místě uložila. Ukazatele e a d už neblikají. Můžete uložit 20 stanic VKV a 10 stanic SV. Dbejte, aby nebylo již jednou obsazené paměťové místo přepsáno při nové volbě nově naladěnou stanicí. Pro přehrávání uložené stanice stiskněte tolikrát krátce tlačítko vyhledávání dolů „– Seek“ 23 resp. tlačítko vyhledávání nahoru „Seek +“ 21, až se objeví požadované paměťové místo v ukazateli d a „PRESET“ v ukazateli e. Připojení externích audio zdrojů (viz obr. C) Vedle integrovaného rádia lze přehrávat různé externí audio zdroje. Přípojka AUX IN 1: přípojka AUX IN 1 se hodí zejména pro audio zdroje, jež mají být umístěny mimo přihrádku pro média (např. přehrávač CD). Sejměte ochranné víčko zdířky „AUX 1 IN“ 28 a do zdířky nastrčte zástrčku 3,5 mm dodávaného nebo jiného vhodného kabelu AUX. Kabel AUX připojte na vhodný audio zdroj. Kvůli ochraně před znečištěním ochranné víčko zdířky „AUX 1 IN“ 28 zase nasaďte, když zástrčku kabelu AUX odstraníte. Pro externí zdroje přes následující přípojky otevřete zajišťovací páčku 8 a vyklopte kryt 9 přihrádky pro média („Digital Media Bay“). – Přípojka SD/MMC: zastrčte kartu SD nebo MMC do zástrčkové pozice SD/MMC 34. Popis karty musí ukazovat ve směru víčka pojistky 31. Přehrávání karty lze nastartovat, jakmile se objeví v ukazateli d číslo titulu a též celkový počet na kartě dostupných titulů. Pro vyjmutí karty na ni krátce zatlačte, bude poté vyhozena. – Přípojka USB: nastrčte USB flash disk (resp. zástrčku USB vhodného audio zdroje) do rozhraní USB 33. Přehrávání USB flash disku lze nastartovat, jakmile se objeví v ukazateli d číslo titulu a též celkový počet na flash disku dostupných titulů. Pro odstranění USB flash disku jej vytáhněte z přípojky USB. – Přípojka AUX IN 2: přípojka AUX IN 2 se hodí zejména pro audio zdroje, jež mohou být umístěny uvnitř přihrádky pro média (např. přehrávač MP3). Nastrčte zástrčku 3,5 mm dodávaného kabelu AUX do zdířky „AUX 2 IN“ 35. Kabel AUX připojte na vhodný audio zdroj. OBJ_BUCH-1181-001.book Page 163 Monday, March 1, 2010 12:10 PM164 | Česky 1 609 929 W27 | (1.3.10) Bosch Power Tools Při vhodné velikosti můžete upevnit připojený externí audio zdroj pomocí suchého zipu úchytky 36 v přihrádce pro média. Kvůli ochraně před poškozením a znečištěním pokud možno uzavřete kryt přihrádky pro média 9 poté, co jste externí audio zdroj připojili. Pro přehrávání připojeného externího audio zdroje stiskněte tlačítko volby audio zdroje „Source“ 22 tolikrát, až se na displeji objeví ukazatel m pro požadovaný audio zdroj. Ovládání externích audio zdrojů U audio zdrojů, jež byly připojeny přes zástrčkovou pozici SD/MMC 34 nebo přes rozhraní USB 33, lze přes staveništní rádio ovládat přehrávání. V ukazateli d se zobrazují vlevo číslo aktuálně zvoleného titulu a vpravo celkový počet existujících titulů. Přehrávání/přerušení přehrávání: – Pro start přehrávání stiskněte tlačítko přehrávání/pauza 24. Doba přehrávání aktuálního titulu se zobrazuje v ukazateli j. – Pro přerušení nebo pokračování přehrávání stiskněte pokaždé znovu tlačítko přehrávání/pauza 24. Aktuální doba přehrávání bliká v ukazateli j. Výběr titulu: – Pro výběr titulu stiskněte tlačítko vyhledávání dolů „– Seek“ 23 resp. tlačítko vyhledávání nahoru „Seek +“ 21 tolikrát, až se objeví číslo požadovaného titulu vlevo v ukazateli d. – Pro start přehrávání stiskněte tlačítko přehrávání/pauza 24. Náhodné přehrávání/opakování přehrávání: – Pro přehrávání všech titulů na kartě resp. na USB flash disku v náhodném pořadí stiskněte jedenkrát tlačítko náhodného přehrávání/ opakování přehrávání 20. Na displeji se objeví ukazatel f. – Pro opakování všech titulů v aktuální stopě stiskněte podruhé tlačítko náhodného přehrávání/opakování přehrávání 20. Na displeji se objeví ukazatel g. Upozornění: pouze v této funkci se objeví vpravo v ukazateli d číslo aktuální stopy na kartě resp. USB flash disku. Pro změnu stopy se musíte nejprve vrátit do normálního přehrá- vání a vybrat jeden titul z požadované stopy. – Pro opakování pouze aktuálně přehrávaného titulu stiskněte potřetí tlačítko náhodného přehrávání/opakování přehrávání 20. Na displeji se objeví ukazatel h. – Pro návrat k normálnímu přehrávání stiskněte tlačítko náhodného přehrávání/opakování přehrávání 20 počtvrté tak, aby se na displeji nezobrazoval žádný z ukazatelů f, g nebo h. – Pro start přehrávání stiskněte tlačítko přehrávání/pauza 24. Připojení externího audio přehrávání (viz obr. C) Aktuální audio signál staveništního rádia můžete přenášet i na jiná reprodukční zařízení (např. zesilovače a reproduktory). Sejměte ochranné víčko zdířky „LINE OUT“ 30 a do zdířky nastrčte zástrčku 3,5 mm vhodného kabelu AUX. Na kabel AUX připojte vhodné reprodukční zařízení. Kvůli ochraně před znečištěním ochranné víčko zdířky „LINE OUT“ 30 zase nasaďte, když zástrčku kabelu AUX odstraníte. Napájení externích zařízení energií Napájení externích zařízení energií přes přípojku 12 V a přes přípojku střídavého proudu je možné pouze při připojení staveništního rádia na el.síť a nikoli přes vložený akumulátor. Je-li staveništní rádio připojené na el.síť, svítí jako potvrzení zelené kontrolní světlo 3. Přípojka USB Pomocí přípojky USB lze provozovat resp. nabíjet většinu přístrojů, jejichž napájení energií je možné přes USB (např. rozličné mobilní telefony). Otevřete zajišťovací páčku 8 a odklopte kryt přihrádky pro média 9. Spojte přípojku USB externího přístroje pomocí vhodného USB kabelu s rozhraním USB 33 staveništního rádia. Pro nastartování procesu nabíjení musí být na staveništním rádiu případně jako audio zdroj zvolen externí přístroj. OBJ_BUCH-1181-001.book Page 164 Monday, March 1, 2010 12:10 PMČesky | 165 Bosch Power Tools 1 609 929 W27 | (1.3.10) Přípojka 12 V (viz obr. C) Pomocí přípojky 12 V můžete provozovat jedno externí elektrické zařízení se zástrčkou 12 V a maximálním odběrem proudu 1 A. Sejměte ochranné víčko připojovací zdířky 12 V

29. Do připojovací zdířky 12 V nastrčte zástrčku

externího elektrického zařízení. Přípojka 12 V je jištěna pomocí pojistky 32. Není-li při připojení externího zařízení k dispozici žádné napětí, pak otevřete zajišťovací páčku 8 a odklopte kryt přihrádky pro média 9. Odšroubujte víčko pojistky 31 a zkontrolujte, zda nedošlo k přerušení vložené pojistky 32. Při přerušené pojistce vložte novou trubičkovou pojistku (5 x 20 mm, 250 V maximální napětí, 1 A jmenovitý proud a rychlá charakteristika vypnutí). Víčko pojistky 31 zase pevně zašroubujte. Upozornění: Používejte výhradně pojistky 1 A pro maximální napětí 250 V („250V 1A FUSE FOR 12V OUTLET“). Při použití jiných pojistek se může staveništní rádio poškodit. Přípojka 12 V je kromě toho jištěna interní tepelnou pojistkou, která se inicializuje při přehřátí. Pojistka se automaticky zresetuje, když staveništní rádio vychladne. Kvůli ochraně před znečištěním ochranné víčko přípojky 12 V 29 zase nasaďte, když externí zástrčku odstraníte. Přípojka střídavého proudu („Power Outlets“) (nikoli u objednacího čísla 3 601 D29 760) Pomocí přípojek střídavého proudu můžete provozovat další externí elektrická zařízení. Zásuvky se mohou s ohledem na podle země specifické normy lišit. Úhrn maximálního přípustného odběru všech připojených elektrických zařízení nesmí překro- čit hodnotu uvedenou v následující tabulce (viz též popis na tělese pod krycími klapkami 4): Otevřete jednu krycí klapku 4 přípojek střídavého proudu a zástrčku externího elektrického zařízení zastrčte do zásuvky 5 staveništního rádia. Ukazatel času Staveništní rádio disponuje ukazatelem času s odděleným napájením energií. Jsou-li do přihrádky pro baterie vloženy vyrovnávací baterie s dostatečnou kapacitou (viz „Vložení/výměna vyrovnávacích baterií“, strana 161), lze uložit čas hodin, i když je staveništní rádio odpojeno od napájení z el.sítě nebo z akumulátoru. Nastavení času – Pro nastavení času stiskněte tlačítko nastavení času „Clock“ 18 na tak dlouho, až v ukazateli času n bliká hodinové číslo. – Stiskněte tlačítko vyhledávání nahoru „Seek +“ 21 resp. tlačítko vyhledávání dolů „– Seek“ 23 tolikrát, až se zobrazuje správný počet hodin. – Stiskněte znovu tlačítko „Clock“ tak, aby v ukazateli času n blikalo minutové číslo. – Stiskněte tlačítko vyhledávání nahoru „Seek +“ 21 resp. tlačítko vyhledávání dolů „– Seek“ 23 tolikrát, až se zobrazuje správný počet minut. – Stiskněte tlačítko „Clock“ potřetí, aby se čas hodin uložil. Režim šetření energie Kvůli šetření energie můžete ukazatel času na displeji 27 vypnout. K tomu podržte při vypínání audio provozu (viz „Zapnutí/vypnutí audio provozu“, strana 162) tlačítko zapnutí/vypnutí 26 tak dlouho stlačené, až se už na displeji nezobrazuje žádný ukazatel. Pro opětovné zapnutí ukazatele času stiskněte jedenkrát tlačítko zapnutí/vypnutí 26. Objednací číslo Úhrn max. odběru proudu (v A) 3 601 D29 700 15 3 601 D29 730 9 3 601 D29 770 12 3 601 D29 7W0 15 3 601 D29 7X0 9 OBJ_BUCH-1181-001.book Page 165 Monday, March 1, 2010 12:10 PM166 | Česky 1 609 929 W27 | (1.3.10) Bosch Power Tools Pracovní pokyny Upozornění pro optimální zacházení s akumulátorem Akumulátor chraňte před vlhkostí a vodou. Akumulátor skladujte pouze v rozsahu teploty od 0 °C do 45 °C. Nenechávejte akumulátor ležet např. v létě v autě. Výrazně nižší provozní doba po nabití ukazuje, že je akumulátor opotřebován a musí být vyměněn. Dbejte upozornění k zpracování odpadu. Chyby – příčiny a nápomoc Pokud nemohou vyjmenovaná nápravná opatření chybu odstranit, pak kontaktujte autorizovaný servis Bosch. Příčina Řešení Staveništní rádio nefunguje Žádný zdroj energie Síťovou zástrčku nebo nabitý akumulátor (zcela) zastrčte Staveništní rádio je příliš teplé nebo příliš studené Vyčkejte, až staveništní rádio dosáhne provozní teploty Staveništní rádio nefunguje při provozu na el.síť Vadná zásuvka Použijte jinou zásuvku Vadná síťová zástrčka nebo síťový kabel Síťovou zástrčku a síťový kabel zkontrolujte a případně nechte vyměnit Staveništní rádio nefunguje při provozu na akumulátor Znečištěné kontakty akumulátoru Kontakty akumulátoru očistěte; např. několi- kerým zasunutím a vy- tažením akumulátoru, popř. akumulátor nahraďte Vadný akumulátor Akumulátor nahraďte Akumulátor je příliš teplý nebo příliš studený (svítí výstraha teploty k) Vyčkejte, až akumulátor dosáhne provozní teploty Nefunguje napájení energií externích zařízení Síťová zástrčka není zastrčena Síťovou zástrčku (zcela) zastrčte Nefunguje přípojka 12 V Není vložena pojistka

Vložte pojistku 32 Pojistka 32 byla inicializována Pojistku 32 vyměňte Zareagovala interní tepelná pojistka Odstraňte externí zařízení a nechte staveništní rádio vychladnout Staveništní rádio neočekávaně vypovídá službu Síťová zástrčka resp. akumulátor nejsou správně resp. nejsou zcela zastrčeny. Síťovou zástrčku resp. akumulátor správně a zcela zastrčte Softwarová chyba Pro reset softwaru vytáhněte síťovou zástrčku a odejměte akumulátor, počkejte 30 s, síťovou zástrčku resp. akumulátor opět zastrčte. Špatný rozhlasový příjem Rušení jinými přístroji nebo nepříznivé stanoviště Staveništní rádio postavte na jiném místě s lepším příjmem Tyčová anténa není optimálně nasměrovaná Tyčovou anténu otočte Narušené zobrazení času Prázdné vyrovnávací baterie hodin Vyrovnávací baterie vyměňte Vyrovnávací baterie vloženy se špatnou polaritou Vyrovnávací baterie vložte se správnou polaritou Příčina Řešení OBJ_BUCH-1181-001.book Page 166 Monday, March 1, 2010 12:10 PMČesky | 167 Bosch Power Tools 1 609 929 W27 | (1.3.10) Údržba a servis Údržba a čištění f Síťový kabel je opatřen speciální bezpečnostní přípojkou a smí být vyměněn výhradně autorizovaným servisem Bosch. Pokud by u staveništního rádia přes pečlivé výrobní a zkušební postupy někdy došlo k výpadku, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy Bosch. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objed- nací číslo podle typového štítku staveništního rádia. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: +420 (519) 305 700 Fax: +420 (519) 305 705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Přeprava Akumulátory zasílejte jen tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Při zasílání akumulátorů Li-ion může vzniknout povinnost označení, dbejte k tomu prosím národních předpisů. Zpracování odpadů Staveništní rádio, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozují- címu životní prostředí. Pouze pro země EU: Nevyhazujte staveništní rádio a akumulátory do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musejí být neupotřebitelná stará elektrická a elektronická zařízení nebo akumulátory rozebraná shromážděna a dodána k opětovnému zhodnocení nepoškozujícímu životní prostředí. Akumulátory/baterie: Li-Ion: Prosím dbejte upozornění v odstavci „Přeprava“, strana 167. Akumulátory/baterie neodhazujte do domovního odpadu, do ohně nebo do vody. Akumulátory/baterie mají být, pokud možno vybité, shromaždovány, recyklovány nebo zlikvidovány způsobem nepoškozujícím životní prostředí. Pouze pro země EU: Podle směrnice 2006/66/ES musí být vadné nebo vypotřebované akumulátory/baterie recyklovány. Změny vyhrazeny. OBJ_BUCH-1181-001.book Page 167 Monday, March 1, 2010 12:10 PM168 | Slovensky 1 609 929 W27 | (1.3.10) Bosch Power Tools
