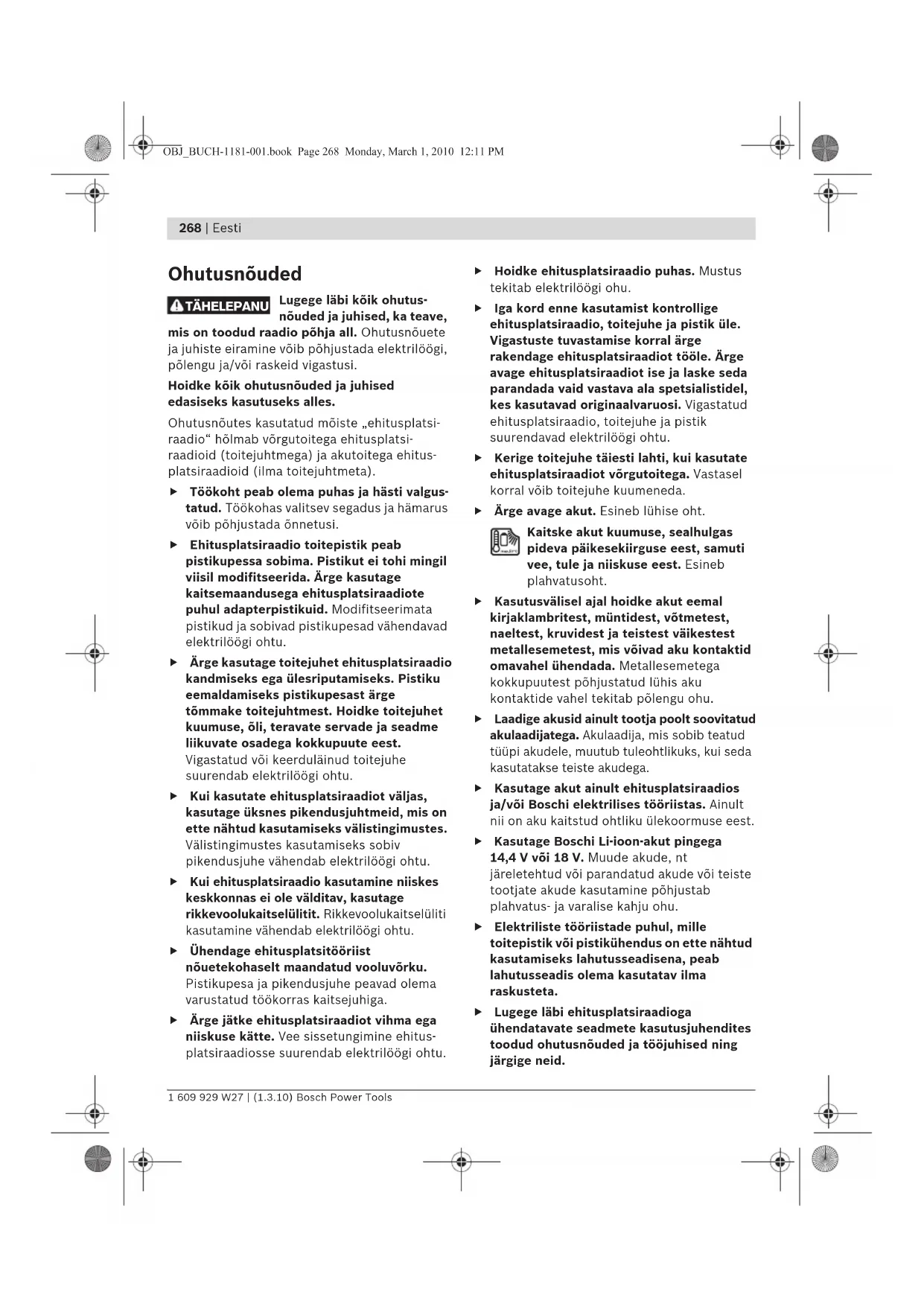

Ohutusnõuded Lugege läbi kõik ohutus- nõuded ja juhised, ka teave, mis on toodud raadio põhja all. Ohutusnõuete ja juhiste eiramine võib põhjustada elektrilöögi, põlengu ja/või raskeid vigastusi. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutuseks alles. Ohutusnõutes kasutatud mõiste „ehitusplatsi- raadio“ hõlmab võrgutoitega ehitusplatsi- raadioid (toitejuhtmega) ja akutoitega ehitus- platsiraadioid (ilma toitejuhtmeta). f Töökoht peab olema puhas ja hästi valgus- tatud. Töökohas valitsev segadus ja hämarus võib põhjustada õnnetusi. f Ehitusplatsiraadio toitepistik peab pistikupessa sobima. Pistikut ei tohi mingil viisil modifitseerida. Ärge kasutage kaitsemaandusega ehitusplatsiraadiote puhul adapterpistikuid. Modifitseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. f Ärge kasutage toitejuhet ehitusplatsiraadio kandmiseks ega ülesriputamiseks. Pistiku eemaldamiseks pistikupesast ärge tõmmake toitejuhtmest. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osadega kokkupuute eest. Vigastatud või keerduläinud toitejuhe suurendab elektrilöögi ohtu. f Kui kasutate ehitusplatsiraadiot väljas, kasutage üksnes pikendusjuhtmeid, mis on ette nähtud kasutamiseks välistingimustes. Välistingimustes kasutamiseks sobiv pikendusjuhe vähendab elektrilöögi ohtu. f Kui ehitusplatsiraadio kasutamine niiskes keskkonnas ei ole välditav, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. f Ühendage ehitusplatsitööriist nõuetekohaselt maandatud vooluvõrku. Pistikupesa ja pikendusjuhe peavad olema varustatud töökorras kaitsejuhiga. f Ärge jätke ehitusplatsiraadiot vihma ega niiskuse kätte. Vee sissetungimine ehitus- platsiraadiosse suurendab elektrilöögi ohtu. f Hoidke ehitusplatsiraadio puhas. Mustus tekitab elektrilöögi ohu. f Iga kord enne kasutamist kontrollige ehitusplatsiraadio, toitejuhe ja pistik üle. Vigastuste tuvastamise korral ärge rakendage ehitusplatsiraadiot tööle. Ärge avage ehitusplatsiraadiot ise ja laske seda parandada vaid vastava ala spetsialistidel, kes kasutavad originaalvaruosi. Vigastatud ehitusplatsiraadio, toitejuhe ja pistik suurendavad elektrilöögi ohtu. f Kerige toitejuhe täiesti lahti, kui kasutate ehitusplatsiraadiot võrgutoitega. Vastasel korral võib toitejuhe kuumeneda. f Ärge avage akut. Esineb lühise oht. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti vee, tule ja niiskuse eest. Esineb plahvatusoht. f Kasutusvälisel ajal hoidke akut eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad aku kontaktid omavahel ühendada. Metallesemetega kokkupuutest põhjustatud lühis aku kontaktide vahel tekitab põlengu ohu. f Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega. f Kasutage akut ainult ehitusplatsiraadios ja/või Boschi elektrilises tööriistas. Ainult nii on aku kaitstud ohtliku ülekoormuse eest. f Kasutage Boschi Li-ioon-akut pingega 14,4 V või 18 V. Muude akude, nt järeletehtud või parandatud akude või teiste tootjate akude kasutamine põhjustab plahvatus- ja varalise kahju ohu. f Elektriliste tööriistade puhul, mille toitepistik või pistikühendus on ette nähtud kasutamiseks lahutusseadisena, peab lahutusseadis olema kasutatav ilma raskusteta. f Lugege läbi ehitusplatsiraadioga ühendatavate seadmete kasutusjuhendites toodud ohutusnõuded ja tööjuhised ning järgige neid. TÄHELEPANU OBJ_BUCH-1181-001.book Page 268 Monday, March 1, 2010 12:11 PMEesti | 269 Bosch Power Tools 1 609 929 W27 | (1.3.10) Tööpõhimõtte kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Tehnilised andmed Seadme osad Seadme osade numeratsiooni aluseks on ehitus- platsiraadio jooniste leheküljel toodud numbrid. 1 Valjuhääldi 2 Kandekäepide 3 Vahelduvvooluühenduse kontrolltuli (puudub mudelil numbriga 3 601 D29 760) 4 Vahelduvvooluühenduse katteklapp (puudub mudelil numbriga 3 601 D29 760) 5 Vahelduvvooluühenduse pistikupesa (puudub mudelil numbriga 3 601 D29 760) 6 Patareikorpuse kaane lukustus (puhverpatareid) 7 Patareikorpuse kaas (puhverpatareid) 8 Meediakorpuse lukustushoob 9 Meediakorpuse kaas 10 Antenn 11 Akupesa 12 Akukorpuse lukustushoob 13 Akukorpuse kaas 14 Aku* 15 Kõla eelhäälestamise nupp „Equalizer“ 16 Salvestamise nupp „Memory“ 17 Kõla manuaalse häälestamise nupp „Custom“ 18 Kellaaja seadmise nupp „Clock“ 19 Raadiojaama otsingu nupp „Tune“ 20 Juhuvaliku/taasesituse nupp 21 Ülespoole otsingu nupp „Seek +/>>|“ 22 Audioallika otsingu nupp „Source“ 23 Allapoole otsingu nupp „Seek +/>>|“ 24 Edastuse/pausi nupp 25 Helitugevuse („Volume“) ja heli („Bass/Treb“) reguleerimise nupp 26 Audiorežiimi sisse- ja väljalülitamise nupp 27 Ekraan 28 „AUX 1 IN“-pesa 29 12-V-ühenduspesa 30 „LINE OUT“-pesa 31 Kaitsme kate 32 12-V-ühenduse kaitse 33 USB-pesa 34 SD-/MMC-kaardipesa 35 „AUX 2 IN“-liides 36 Kandur teiste heliallikate kinnitamiseks *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Ehitusplatsiraadio GML 20 Professional Tootenumber 3 601 D29 7.. Puhverpatareid 2x1,5V (LR06/AA) Aku 14,4–18 V Töötemperatuur °C 0...45 Hoiutemperatuur °C –20...+70 Kaal EPTA-Procedure 01/2003 järgi kg 10,2 Kaitseaste

Kaitseaste IP 54 (tolmu- ja pritsme- kindel) Audiorežiim/raadio Tööpinge – võrgutoitega – akutoitega

230/110 14,4–18 Võimendi nimivõimsus (võrgutoitega) W20 Vastuvõtuala – UKW – MW MHz kHz 87,5–108 531–1602 Toetatud failivormingud

MP3, WMA Pöörake palun tähelepanu ehitusplatsiraadio andmesil-dil toodud tootenumbrile. Ehitusplatsiraadiote kauban-duslikud tähistused võivad olla erinevad.1) (audioallika puhul SD-/MMC-kaart või USB) OBJ_BUCH-1181-001.book Page 269 Monday, March 1, 2010 12:11 PM270 | Eesti 1 609 929 W27 | (1.3.10) Bosch Power Tools Näidud audiorežiimi puhul a Kõla eelhäälestamise näit b Kõrgete toonide taseme muutmise näit c Madalate toonide taseme muutmise näit d Helitugevuse, raadiojaama salvestuskoha või loo näit (olenevalt valitud heliallikast) e Salvestatud raadiojaamade vastuvõtu näit (raadiorežiimil) f Juhuvaliku näit (audioallika puhul SD-/MMC-kaart või USB) g Kõikide aktuaalses kataloogis sisalduvate lugude taasesituse näit (audioallika puhul SD-/MMC-kaart või USB) h Aktuaalsete lugede taasesituse näit (audioallika puhul SD-/MMC-kaart või USB) i Stereovastuvõtu näit j Sageduse või loo edastuse kestuse näit (olenevalt valitud heliallikast) k Temperatuuri hoiatustuli l Paigaldatud aku näit m Heliallika näit n Kellaaja näit Montaaž Ehitusplatsiraadio toide Ehitusplatsiraadio saab toite elektrivõrgust või akupessa 11 paigaldatud Li-ioon-akult. Kui toiteallikaks on aku, on kasutatavad üksnes audiorežiim ja väliste seadmete varustamine vooluga integreeritud USB-liidese kaudu. f Pöörake tähelepanu võrgupingele! Võrgupinge peab vastama ehitusplatsiraadio andmesildil märgitud pingele. 230 V ehitusplatsiraadiot võib kasutada ka 220 V võrgupinge korral. Aku paigaldamine ja eemaldamine (vt joonist A) f Kasutage üksnes Boschi Li-ioon-akut pingega 14,4 V või 18 V. Teiste akude kasutamine võib põhjustada vigastuste ja tulekahju ohu. Märkus: Ehitusplatsiraadioga mittesobivate akude kasutamine võib põhjustada häireid raadio töös või raadiot kahjustada. Avage lukustushoob 12 akukorpuses („Battery Bay“) ja tõmmake akukorpuse kaas 13 lahti. Asetage aku akupessa 11 nii, et aku ühendused on akupesas 11 olevate ühendustega kohakuti ja laske akul kohale fikseeruda. Kui aku on paigaldatud, süttib ekraanil näit l. Aku tühjenemisel hakkab näit vilkuma. Kui aku temperatuur on töötamiseks lubatust kõrgem või madalam, süttib ekraanil temperatuuri hoiatustuli k. Enne ehitusplatsiraadio sisselülitamist oodake, kuni aku temperatuur on lubatud vahemikus. Aku 14 mahavõtmiseks vajutage aku vabastus- klahvile ja tõmmake aku akupesast 11 välja. Pange akukorpuse kaas 13 pärast aku paigaldamist või mahavõtmist kinni. Akukorpuse kaane lukustamiseks kinnitage lukustushoob 12 korpuse külge ja suruge alla. Aku laadimine f Kasutage üksnes lisatarvikute leheküljel nimetatud akulaadimisseadmeid. Ainult need akulaadimisseadmed sobivad ehitusplatsiraadios kasutatavate Li-ioon- akude laadimiseks. Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaadimisseadmes täiesti täis. Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkesta- mine ei kahjusta akut. Aku on varustatud NTC-temperatuurikontrolliga, mis lubab akut laadida üksnes temperatuuril 0 °C kuni 45 °C. See tagab aku pika kasutusea. Puhverpatareide paigaldamine/ vahetamine (vt joonist A) Selleks et ehitusplatsiraadios oleks võimalik salvestada kellaaega, tuleb paigaldada puhverpatareid. Soovitav on leelis-mangaan- patareide kasutamine. Avage lukustushoob 12 akukorpuses („Battery Bay“) ja tõmmake akukorpuse kaas 13 lahti. Vajaduse korral võtke aku 14 välja. Patareikorpuse kaane 7 avamiseks vajutage lukustusele 6 ja tõmmake patareikorpuse kaas lahti. Paigaldage puhverpatareid. Jälgige seejuures patareide õiget polaarsust vastavalt patareikorpuse siseküljel toodud sümbolitele. OBJ_BUCH-1181-001.book Page 270 Monday, March 1, 2010 12:11 PMEesti | 271 Bosch Power Tools 1 609 929 W27 | (1.3.10) Pange puhverpatareikorpuse kaas 7 uuesti kinni.

„REPLACE AA BATTERY WHEN UNIT NO

LONGER KEEPS CORRECT TIME“: Kui ehitus- platsiraadio ei salvesta enam kellaaega, vahetage puhverpatareid välja. Vahetage alati välja kõik patareid ühekorraga. Kasutage üksnes ühe tootja ja ühesuguse mah- tuvusega patareisid. f Võtke puhverpatareid ehitusplatsiraadiost välja, kui Te ei kasuta raadiot pikemat aega. Puhverpatareid võivad pikemal seismisel korrodeeruda ja iseeneslikult tühjeneda. Kasutus f Ärge jätke ehitusplatsiraadiot niiskuse ja otsese päikesepaiste kätte. Audiorežiim (vt jooniseid B ja C) Audiorežiimi sisse-/väljalülitamine Audiorežiimi (raadio ja välised muusika mahamängimise seadmed) sisselülitamiseks vajutage sisse-/väljalülitusnupule 26. Ekraan 27 aktiveerub ja kõlama hakkab ehitusplatsiraadio viimase väljalülitamise ajal seadistatud heliallikas. Kui ehitusplatsiraadio on energiasäästurežiimil (vt „Energiasäästurežiim“, lk 275), vajutage audiorežiimi sisselülitamiseks sisse-/ väljalülitusnupule 26 kaks korda. Audiorežiimi väljalülitamiseks vajutage uuesti sisse-/väljalülitusnupule 26. Seadistatud heliallikas salvestatakse. Helitugevuse reguleerimine Helitugevuse suurendamiseks keerake nuppu „Volume“ 25 päripäeva, helitugevuse vähendamiseks keerake nuppu vastupäeva. Reguleeritud helitugevust (vahemikus 0 kuni 20) kuvatakse mõne sekundi jooksul ekraani näidikul d. Enne raadiojaama valimist või vahetamist reguleerige helitugevus madalaks, enne välise heliallika käivitamist reguleerige helitugevus keskmiseks. Kõla häälestamine Optimaalse kõla tagamiseks on ehitusplatsiraadiosse integreeritud ekvalaiser. Kõrgeid ja madalaid toone saate käsitsi muuta ning kõla vastavalt muusikastiilile eelseadistada. Valida saab programmeeritud seadistusi „JAZZ“, „ROCK“, „POP“ ja „CLASSICAL“ ning iseprogrammeeritavat seadistust „CUSTOM“. Selleks et valida ühte salvestatud heliseadistust, vajutage kõla eelhäälestuse nupule „Equalizer“ 15 seni, kuni soovitud seadistust kuvatakse ekraani näidikul a. Seadistuse „CUSTOM“ muutmine: – Vajutage kõla käsitsi häälestamise nupule „Custom“ 17 üks kord. Ekraanil vilguvad näit „BAS“ c ja näidikul d salvestatud madalate toonide tase. – Reguleerige välja madalate toonide tase (vahemikus 0 kuni 10). Madalate toonide lisamiseks keerake pöördnuppu „Bass/Treb“ 25 päripäeva, mahavõtmiseks keerake pöördnuppu vastupäeva. – Madalate toonide salvestamiseks vajutage kõla manuaalse eelhäälestamise nupule „Custom“ 17 teist korda. Ekraanil vilguvad näit „TRE“ b järgnevaks madalate toonide seadistamiseks ning näidikul d kõrgete toonide salvestatud tase. – Reguleerige välja kõrgete toonide tase (vahemikus 0 kuni 10). Kõrgete toonide lisamiseks keerake pöördnuppu „Bass/Treb“ 25 päripäeva, mahavõtmiseks keerake pöördnuppu vastupäeva. – Kõrgete toonide taseme salvestamiseks vajutage kõla manuaalse eelhäälestamise nupule „Custom“ 17 kolmandat korda. OBJ_BUCH-1181-001.book Page 271 Monday, March 1, 2010 12:11 PM272 | Eesti 1 609 929 W27 | (1.3.10) Bosch Power Tools Heliallika valimine Heliallika valimiseks vajutage nupule „Source“ 22 seni, kuni ekraanil signaliseerib näit m valitud integreeritud heliallikat (vt „Raadiojaama seadistamine/salvestamine“, lk 272) või välist heliallikat (vt „Väliste heliallikate ühendamine“, lk 272): – „FM“: UKW-raadio, – „AM“: MW-raadio, – „AUX 1“: väline heliallikas (nt CD-mängija), ühendatud välisküljel asuva 3,5-mm-liidese 28 kaudu, – „AUX 2“: väline heliallikas (nt MP3-mängija), ühendatud meediakorpuses asuva 3,5-mm- liidese 35 kaudu, – „USB“: väline heliallikas (nt USB-pulk), ühendatud USB-liidese 33 kaudu, – „SD“: väline heliallikas (SD-/MMC-kaart), ühendatud SD-/MMC-kaardipesa 34 kaudu. Antenni reguleerimine Ehitusplatsiraadio tarnitakse koos külgemontee- ritud antenniga 10. Raadiovastuvõtu puhul keerake antenni suunas, mis tagab kõige parema vastuvõtu. Kui vastuvõtt ei ole hea, asetage ehitusplatsi- raadio parema vastuvõtuga kohta. Märkus: Ehitusplatsiraadio kasutamisel mobiilimastide vahetuses lähetuses võib raadiovastuvõtt olla häiritud. Kui antenni 10 kinnitus peaks lõdvenema, keerake korpuse küljes olev antenn päripäeva kinni. Raadiojaama seadistamine/salvestamine Vajutage heliallika valiku nupule „Source“ 22 seni, kuni näidikule ilmub m „FM“ ultraühilaineala (UKW) tähisena või „AM“ kesklaineala (MW) tähisena. Teatud kindla raadiosageduse seadistamiseks keerake pöördnuppu „Tune“ 19 päripäeva, et sagedust suurendada, või vastupäeva, et sagedust vähendada. Sagedus ilmub seadistamise ajal ekraani näidikule n, seejärel näidikule j. Suure signaalitugevusega raadiojaamade otsinguks vajutage allapoole otsingu nupule „– Seek“ 23 või ülespoole otsingu nupule „Seek +“ 21 ja hoidke nuppu korraks all. Leitud raadiojaama sagedus ilmub korraks ekraani näidikule n, seejärel näidikule j. Sobiva signaali piisavalt hea vastuvõtu puhul lülitub ehitusplatsiraadio automaatselt stereovastuvõtule. Ekraanile ilmub stereovastuvõtu näit i. Seadistatud jaama salvestamiseks vajutage salvestamise nupule „Memory“ 16. Ekraanil vilgub näit „PRESET“ e ning näidikul d viimati valitud salvestuskoha number. Salvestuskoha valimiseks vajutage allapoole otsingu nupule „– Seek“ 23 või ülespoole otsingu nupule „Seek +“ 21 seni, kuni soovitud salvestuskoht ilmub näidikule d. Vajutage salvestamise nupule 16 uuesti, et seadistatud jaama väljavalitud salvestuskohas salvestada. Näidud e ja d ei vilgu enam. Võite salvestada 20 UKW-jaama ja 10 MW-jaama. Pidage meeles, et uue valiku korral kirjutatakse salvestuskoha vana salvestus üle. Salvestatud jaama edastamiseks vajutage allapoole otsingu nupule „– Seek“ 23 või ülespoole otsingu nupule „Seek +“ 21 seni, kuni soovitud salvestuskohta kuvatakse näidikul d ja „PRESET“ ilmub näidikule e. Väliste heliallikate ühendamine (vt joonist C) Lisaks integreeritud raadiole saab edastada erinevaid väliseid heliallikaid. AUX-In-liides 1: AUX-In-liides 1 sobib eeskätt heliallikatele, mis paiknevad väljaspool meediakorpust (nt CD-mängija). Võtke „AUX 1 IN“-pesa 28 kaitsekate maha ja ühendage komplekti kuuluva või mõne muu sobiva AUX-kaabli 3,5-mm-pistik pesasse. Ühendage AUX-kaabel sobiva heliallikaga. Kaitseks mustuse eest pange „AUX 1 IN“-pesa 28 kaitsekate uuesti peale, kui olete AUX-kaabli pistiku pesast eemaldanud. OBJ_BUCH-1181-001.book Page 272 Monday, March 1, 2010 12:11 PMEesti | 273 Bosch Power Tools 1 609 929 W27 | (1.3.10) Järgmiste liideste kaudu ühendatavate väliste he- liallikate jaoks avage lukustushoob 8 ja võtke lahti kaas 9 meediakorpusel („Digital Media Bay“). – SD/MMC-ühendus: Asetage SD- või MMC- kaart SD-/MMC-kaardipessa 34. Kaardi kiri peab olema suunatud kaitsekatte 31 poole. Kaardilt mahamängimise võib käivitada, kui näidikul d kuvatakse loo numbrit ning kaardil olevate lugede koguarvu. Kaardi eemaldamiseks vajutage korraks kaardile, seejärel visatakse kaart välja. – USB-ühendus: Asetage USB-pulk (või sobiva heliallika USB-pistik) USB-pessa 33. USB- pulgalt mahamängimise võib käivitada, kui näidikul d kuvatakse loo numbrit ning pulgal olevate lugede koguarvu. USB-pulga eemal- damiseks tõmmake see USB-liidesest välja. – AUX-In-liides 2: AUX-In-liides 2 sobib eeskätt heliallikatele, mis paiknevad meediakorpuse sees (nt MP3-mängija). Asetage komplekti kuuluva AUX-kaabli 3,5-mm-pistik „AUX 2 IN“-pessa 35. Ühendage AUX-kaabel sobiva heliallikaga. Sobiva suuruse puhul saate külgeühendatud välise heliallika kanduri 36 takjapaelaga meediakorpusesse kinnitada. Kahjustamise ja määrdumuse eest kaitsmiseks sulgege meediakorpuse kaas 9 pärast välise heliallika külgeühendamist. Ühendatud heliallikalt mahamängimiseks vajutage heliallika nupule „Source“ 22 seni, kuni ekraanile ilmub näit m, mis näitab soovitud heliallikat. Väliste heliallikate reguleerimine Heliallikate puhul, mis ühendati SD-/MMC- kaardipesa 34 või USB-pesa 33 kaudu, saab edastamist reguleerida ehitusplatsiraadio kaudu. Näidikul d kuvatakse vasakul valitud loo numbrit ja paremal olemasolevate lugude koguarvu. Edastus/Edastuse katkestamine: – Edastuse käivitamiseks vajutage edastuse/ pausi nupule 24. Valitud loo kestus ilmub näidikule j. – Selleks et edastust katkestada või jätkata, vajutage uuesti edastuse/pausi nupule 24. Loo kestus vilgub näidikul j. Loo valimine: – Loo väljavalimiseks vajutage allapoole otsingu nupule „– Seek“ 23 või ülespoole otsingu nupule „Seek +“ 21 seni, kuni soovitud loo number ilmub näidikule d. – Edastuse käivitamiseks vajutage edastuse/ pausi nupule 24. Juhuvalik/taasesitus: – Selleks et suvalises järjekorras maha mängida kõiki kaardil või USB-pulgal olevaid lugusid, vajutage juhuvaliku/taasesituse nupule 20 üks kord. Ekraanile ilmub näit f. – Selleks et taasesitada kõiki lugusid, vajutage juhuvaliku/taasesituse nupule 20 teist korda. Ekraanile ilmub näit g. Märkus: Vaid selles funktsioonis kuvatakse näidikul d paremal kaardi või USB-pulga aktuaalse kataloogi numbrit. Kataloogi vahetamiseks tuleb kõigepealt tavaedastusse tagasi pöörduda ja valida soovitud kataloogist üks lugu. – Selleks et taasesitada just edastatud lugu, vajutage juhuvaliku/taasesituse nupule 20 kolmandat korda. Ekraanile ilmub näit h. – Tavaedastusse tagasipöördumiseks vajutage juhuvaliku/taasesituse nupule 20 neljandat korda, nii et ekraanil ei kuvata ühtegi näitudest f, g või h. – Edastuse käivitamiseks vajutage edastuse/pausi nupule 24. Väliste edastusseadmete ühendamine (vt joonist C) Ehitusplatsiraadio helisignaali võite üle kanda ka teistele edastusseadmetele (nt võimendile ja kõlaritele). Võtke „LINE OUT“-pesa 30 kaitsekate maha ja ühendage komplekti kuuluva või mõne muu sobiva AUX-kaabli 3,5-mm-pistik pesasse. Ühendage AUX-kaabel sobiva edastusseadme külge. Kaitseks mustuse eest asetage „LINE OUT“-pesa 30 kaitsekate uuesti kohale, kui olete AUX-kaabli pistiku eemaldanud. OBJ_BUCH-1181-001.book Page 273 Monday, March 1, 2010 12:11 PM274 | Eesti 1 609 929 W27 | (1.3.10) Bosch Power Tools Väliste seadmete toide Väliste seadmete energiavarustus 12-V- ja vahelduvvooluühenduse kaudu on võimalik vaid siis, kui ehitusplatsiraadio on ühendatud voolu- võrku; paigaldatud aku korral ei ole see võimalik. Kui ehitusplatsiraadio on ühendatud vooluvõrku, süttib kinnituseks roheline kontrolltuli 3. USB-ühendus USB-ühenduse abil saab käitada või laadida enamikku seadmeid, mis võivad saada toite USB kaudu (nt erinevad mobiiltelefonid). Avage lukustushoob 8 ja võtke lahti meediakorpuse kaas 9. Ühendage välise seadme USB-liides sobiva USB-kaabli kaudu USB-pessa 33 ehitusplatsiraadios. Laadimise käivitamiseks peab väline seade olema ehitusplatsiraadios heliallikana välja valitud. 12-V-ühendus (vt joonist C) 12-V-ühenduse abil võite käitada välist elektriseadet, millel on 12-V-pistik ja mille maksimaalne sisendvool on 1 A. Võtke maha 12-V-ühenduspesa 29 kaitsekate. Ühendage välise elektriseadme pistik 12-V- ühenduspessa. 12-V-ühendus on kaitstud kaitsmega 32. Kui välise seadme ühendamise puhul puudub pinge, avage lukustushoob 8 ja võtke lahti meediakorpuse kaas 9. Kruvige maha kate 31 ja kontrollige, kas paigaldatud kaitse 32 on rakendunud. Rakendunud kaitsme puhul paigaldage uus kaitse (5 x 20 mm, 250 V maksimaalne pinge, 1 A nimivool, tundlik). Kruvige kate 31 uuesti peale. Märkus: Kasutage üksnes 1-A-kaitsmeid maksimaalselt 250 V pinge jaoks („250V 1A FUSE FOR 12V OUTLET“). Teiste kaitsmete kasutamine võib ehitusplatsiraadiot kahjustada. 12-V-ühendus on lisaks kaitstud sisemise temperatuurikaitsmega, mis rakendub ülekuumenemise puhul. Kaitse lähtestub automaatselt, kui ehitusplatsiraadio on jahtunud. Kaitseks mustuse eest pange 12-V-ühenduspesa 29 kate tagasi kohale, kui olete välise pistiku eemaldanud. Vahelduvvooluühendus („Power Outlets“) (puudub mudelil numbriga 3 601 D29 760) Vahelduvvooluühenduse abil saate käitada teisi väliseid elektriseadmeid. Pistikupesad võivad varieeruda olenevalt eri riikides kehtivatest eeskirjadest. Kõikide ühendatud elektriseadmete maksimaal- selt lubatud sisendvoolu summa ei tohi ületada järgmises tabelis toodud väärtusi (vt ka korpuse küljes katteklappide 4 all olevat kirja): Avage katteklapp 4 vahelduvvooluühendustel ja ühendage välise elektriseadme pistik pistikupessa 5 ehitusplatsiraadios. Kellaaja näit Ehitusplatsiraadio on varustatud kellaaja näidikuga, millel on eraldi toide. Kui patareipessa on paigaldatud piisava võimsusega puhverpa- tareid (vt „Puhverpatareide paigaldamine/ vahetamine“, lk 270), saab kellaaega salvestada ka siis, kui ehitusplatsiraadio on vooluvõrgust lahutatud või kui ehitusplatsiraadiost on aku eemaldatud. Kellaaja seadmine – Kellaaja seadmiseks vajutage kellaaja seadmise nupule „Clock“ 18 seni, kuni tunnid kellaaja näidikul n vilkuma hakkavad. – Vajutage ülespoole otsingu nupule „Seek +“ 21 või allapoole otsingu nupule „– Seek“ 23 seni, kuni näidikul kuvatakse õiget tunninäitu. – Vajutage nupule „Clock“ uuesti, nii et minutid kellaja näidikul n vilkuma hakkavad. – Vajutage ülespoole otsingu nupule „Seek +“ 21 või allapoole otsingu nupule „– Seek“ 23 seni, kuni näidikul kuvatakse õiget minutinäitu. – Vajutage nupule „Clock“ kolmandat korda, et kellaaega salvestada. Tootenumber Max sisendvoolu (A) summa 3 601 D29 700 15 3 601 D29 730 9 3 601 D29 770 12 3 601 D29 7W0 15 3 601 D29 7X0 9 OBJ_BUCH-1181-001.book Page 274 Monday, March 1, 2010 12:11 PMEesti | 275 Bosch Power Tools 1 609 929 W27 | (1.3.10) Energiasäästurežiim Energia säästmiseks võite kellaaja näidu ekraanil 27 välja lülitada. Audiorežiimi väljalülitamisel (vt „Audiorežiimi sisse-/väljalülitamine“, lk 271) hoidke sisse- ja väljalülitamise nuppu 26 all seni, kuni ekraanil ei ole enam ühtegi näitu. Selleks et kellaaja näitu uuesti sisse lülitada, vaju- tage üks kord sisse- ja väljalülitamise nupule 26. Tööjuhised Juhised aku käsitsemiseks Kaitske akut niiskuse ja vee eest. Hoidke akut temperatuuril 0 °C kuni 45 °C. Ärge jätke akut suvel autosse. Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid. Vead – põhjused ja kõrvaldamine Põhjus Vea kõrvaldamine Ehitusplatsiraadio ei tööta Puudub toide Ühendage toitepistik pistikupessa või paigaldage laetud aku Ehitusplatsiraadio on liiga soe või liiga külm Oodake, kuni ehitusplatsiraadio on saavutanud töötemperatuuri Ehitusplatsiraadio ei tööta võrgutoite korral Pistikupesa on defektne Kasutage teist pistikupesa Võrgupistik või -kaabel on defektne Kontrollige võrgupistik ja -kaabel üle ja vajaduse korral vahetage see välja Ehitusplatsiraadio ei tööta akutoite korral Aku kontaktid on määrdunud Puhastage aku kon- takte, akut näiteks mitu korda laadimis- alusele asetades ja sealt eemaldades, vajadusel vahetage aku välja Aku on defektne Vahetage aku välja Aku on liiga soe või liiga külm (tempera- tuuri hoiatustuli k põleb) Oodake, kuni aku jõuab töötempera- tuurile Teiste seadmete toide ei toimi Võrgupistik ei ole ühendatud pistikupessa Ühendage võrgupistik (korrektselt) pistikupessa 12-V-ühendus ei toimi Puudub kaitse 32 Paigaldage kaitse 32 Kaitse 32 on rakendunud Vahetage kaitse 32 välja Rakendus sisemine temperatuurikaitse Ühendage väline seade lahti ja laske ehitusplatsiraadiol jahtuda Ehitusplatsiraadio töö katkeb äkitselt Võrgupistik või aku ei ole korrektselt või täielikult paigaldatud. Ühendage võrgupistik või paigaldage aku korrektselt Tarkvaraviga Tarkvara lähtestamiseks tõmmake võrgupistik pistikupesast välja või eemaldage aku, oodake 30 sekundit, ühendage võrgupistik pistikupessa või paigaldage aku. Põhjus Vea kõrvaldamine OBJ_BUCH-1181-001.book Page 275 Monday, March 1, 2010 12:11 PM276 | Eesti 1 609 929 W27 | (1.3.10) Bosch Power Tools Kui nimetatud abinõudega ei õnnestu viga kõrvaldada, võtke ühendust Boschi elektriliste tööriistade volitatud remonditöökojaga. Hooldus ja teenindus Hooldus ja puhastus f Võrgujuhe on varustatud spetsiaalse kaitseühendusega ja võrgujuhe tuleb lasta välja vahetada Boschi elektriliste tööriistade volitatud remonditöökojas. Ehitusplatsiraadio on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas. Järelepärimiste esitamisel ja varuosade telli- misel näidake kindlasti ära ehitusplatsiraadio andmesildil olev 10-kohaline tootenumber. Müügijärgne teenindus ja nõustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Fax: + 372 (0679) 1129 Transport Saatke akusid postiga vaid siis, kui korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see ei saaks pakendis liikuda. Li-ioon-akude saatmisel võib osutuda vajalikuks pakendi asjaomane märgistamine, järgige kehtivaid eeskirju. Kasutuskõlbmatuks muutunud seadmete käitlus Ehitusplatsiraadio, lisatarvikud ja pakend tuleb keskkonnasäästlikult ringlusse võtta. Üksnes EL liikmesriikidele: Ärge käidelge ehitusplatsiraadiot ja akut koos olmejäätmetega! Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja elektrooni- kaseadmete jäätmete kohta ning direktiivi ülevõtvatele siseriiklikele õigusaktidele tuleb kasutusressursi ammendanud elektri- ja elektroonikaseadmed eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta. Akud/patareid: Li-ioon: Järgige palun juhiseid punktis „Transport“, lk 276. Ärge visake akuelemente/patareisid olmejäätme- te hulka, tulle ega vette. Akuelemendid/patareid tuleb võimaluse korral kokku koguda, ringlusse võtta või keskkonnahoidlikul viisil hävitada. Üksnes EL liikmesriikidele: Vastavalt Euroopa Parlamendi ja nõukogu direk- tiivile 2006/66/EÜ tuleb defektsed või kasutus- ressursi ammendanud akud/patareid ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. Halb raadiovastuvõtt Teistest seadmetest põhjustatud häired või ebasoodne koht Asetage ehitusplatsiraadio teise kohta, kus vastuvõtt on parem Antenn ei ole optimaalselt välja reguleeritud Keerake antenni Kellaaja näit puudub või ei ole õige Kella puhverpatareid on tühjad Vahetage puhverpatareid välja Patareide sissepanekul ei ole jälgitud polaarsust Asetage puhverpatareid sisse õigesti Põhjus Vea kõrvaldamine OBJ_BUCH-1181-001.book Page 276 Monday, March 1, 2010 12:11 PMLatviešu | 277 Bosch Power Tools 1 609 929 W27 | (1.3.10)
