BEDIENUNGSANLEITUNG GML 20 BOSCH

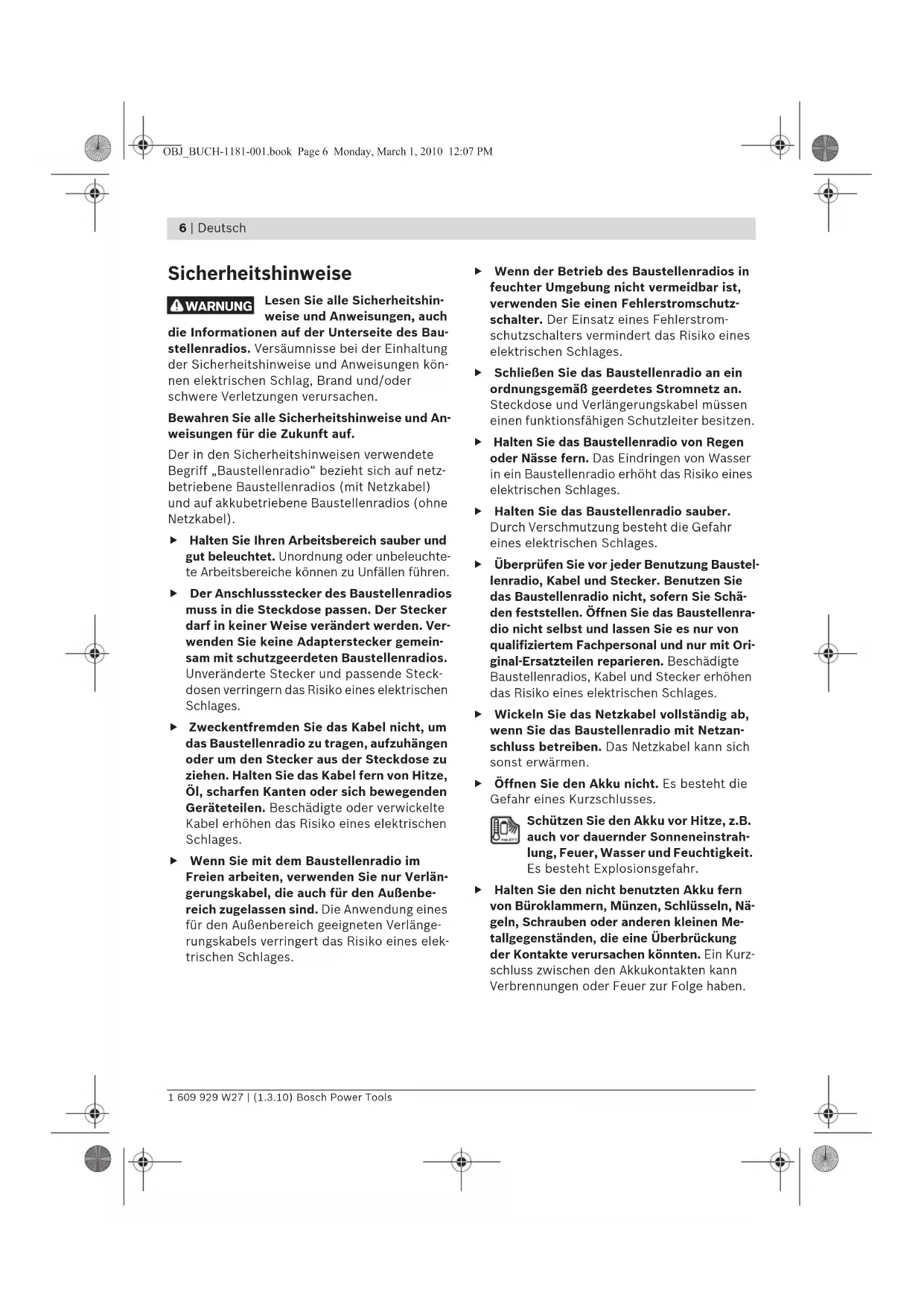

Sicherheitshinweise Lesen Sie alle Sicherheitshin- weise und Anweisungen, auch die Informationen auf der Unterseite des Bau- stellenradios. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen kön- nen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Baustellenradio“ bezieht sich auf netz- betriebene Baustellenradios (mit Netzkabel) und auf akkubetriebene Baustellenradios (ohne Netzkabel). f Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchte- te Arbeitsbereiche können zu Unfällen führen. f Der Anschlussstecker des Baustellenradios muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemein- sam mit schutzgeerdeten Baustellenradios. Unveränderte Stecker und passende Steck- dosen verringern das Risiko eines elektrischen Schlages. f Zweckentfremden Sie das Kabel nicht, um das Baustellenradio zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. f Wenn Sie mit dem Baustellenradio im Freien arbeiten, verwenden Sie nur Verlän- gerungskabel, die auch für den Außenbe- reich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlänge- rungskabels verringert das Risiko eines elek- trischen Schlages. f Wenn der Betrieb des Baustellenradios in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz- schalter. Der Einsatz eines Fehlerstrom- schutzschalters vermindert das Risiko eines elektrischen Schlages. f Schließen Sie das Baustellenradio an ein ordnungsgemäß geerdetes Stromnetz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen. f Halten Sie das Baustellenradio von Regen oder Nässe fern. Das Eindringen von Wasser in ein Baustellenradio erhöht das Risiko eines elektrischen Schlages. f Halten Sie das Baustellenradio sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. f Überprüfen Sie vor jeder Benutzung Baustel- lenradio, Kabel und Stecker. Benutzen Sie das Baustellenradio nicht, sofern Sie Schä- den feststellen. Öffnen Sie das Baustellenra- dio nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Ori- ginal-Ersatzteilen reparieren. Beschädigte Baustellenradios, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. f Wickeln Sie das Netzkabel vollständig ab, wenn Sie das Baustellenradio mit Netzan- schluss betreiben. Das Netzkabel kann sich sonst erwärmen. f Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z.B. auch vor dauernder Sonneneinstrah- lung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. f Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nä- geln, Schrauben oder anderen kleinen Me- tallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurz- schluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. WARNUNG OBJ_BUCH-1181-001.book Page 6 Monday, March 1, 2010 12:07 PMDeutsch | 7 Bosch Power Tools 1 609 929 W27 | (1.3.10) f Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. f Verwenden Sie den Akku nur in Verbindung mit Ihrem Baustellenradio und/oder einem Bosch-Elektrowerkzeug. Nur so wird der Akku vor gefährlicher Überlastung geschützt. f Verwenden Sie nur original Bosch-Li-Ionen- Akkus mit einer Spannung von 14,4 V oder 18 V. Bei Gebrauch anderer Akkus, z.B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabrikate, besteht die Gefahr von Ver- letzungen sowie Sachschäden durch explo- dierende Akkus. f Bei Elektrowerkzeugen, deren Netzstecker oder Steckvorrichtung als Trennvorrichtung dienen, muss die Trennvorrichtung ohne Schwierigkeiten nutzbar sein. f Lesen und beachten Sie strikt die Sicher- heits- und Arbeitshinweise in der Be- triebsanleitung der Geräte, die Sie an das Baustellenradio anschließen. Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Technische Daten Baustellenradio GML 20 Professional Sachnummer 3 601 D29 7.. Pufferbatterien 2x1,5 V (LR06/AA) Akku 14,4–18 V Betriebstemperatur °C 0...45 Lagertemperatur °C –20...+70 Gewicht entspre- chend EPTA-Proce- dure 01/2003 kg 10,2 Schutzklasse

Schutzart IP 54 (staub- und spritzwas- sergeschützt) Audiobetrieb/Radio Betriebsspannung –bei Netzbetrieb – bei Akkubetrieb

230/110 14,4–18 Nennleistung Verstär- ker (bei Netzbetrieb) W20 Empfangsbereich –UKW –MW MHz kHz 87,5–108 531–1602 Unterstützte Dateiformate

MP3, WMA Bitte beachten Sie die Sachnummer auf dem Typen- schild Ihres Baustellenradios. Die Handelsbezeichnun- gen einzelner Baustellenradios können variieren.

1) (bei Audioquelle SD-/MMC-Karte oder USB)

OBJ_BUCH-1181-001.book Page 7 Monday, March 1, 2010 12:07 PM8 | Deutsch 1 609 929 W27 | (1.3.10) Bosch Power Tools Abgebildete Komponenten Die Nummerierung der abgebildeten Kompo- nenten bezieht sich auf die Darstellung des Bau- stellenradios auf der Grafikseite. 1 Lautsprecher 2 Tragegriff 3 Kontrollleuchte Wechselstromanschluss (nicht bei Sachnummer 3 601 D29 760) 4 Abdeckklappe Wechselstromanschluss (nicht bei Sachnummer 3 601 D29 760) 5 Steckdose Wechselstromanschluss (nicht bei Sachnummer 3 601 D29 760) 6 Arretierung des Batteriefachdeckels (Pufferbatterien) 7 Batteriefachdeckel (Pufferbatterien) 8 Verriegelungshebel des Medienfachdeckels 9 Medienfachdeckel 10 Stabantenne 11 Akkuschacht 12 Verriegelungshebel des Akkufachdeckels 13 Akkufachdeckel 14 Akku* 15 Taste für Wahl der Klang-Voreinstellung „Equalizer“ 16 Speichertaste „Memory“ 17 Taste für manuelle Klangeinstellung „Custom“ 18 Taste für Zeiteinstellung „Clock“ 19 Drehknopf für Sendereinstellung „Tune“ 20 Taste Zufallswiedergabe/Wiedergabewie- derholung 21 Taste für Aufwärtssuche „Seek +/>>|“ 22 Taste für Wahl der Audioquelle „Source“ 23 Taste für Abwärtssuche „|<</– Seek“ 24 Taste Wiedergabe/Pause 25 Drehknopf für Einstellung von Lautstärke („Volume“) und Klang („Bass/Treb“) 26 Ein-Aus-Taste Audiobetrieb 27 Display 28 „AUX 1 IN“-Buchse 29 12-V-Anschlussbuchse 30 „LINE OUT“-Buchse 31 Kappe der Sicherung 32 Sicherung 12-V-Anschluss 33 USB-Buchse 34 SD-/MMC-Steckplatz 35 „AUX 2 IN“-Buchse 36 Halterung für externe Audioquellen *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Anzeigenelemente bei Audiobetrieb a Anzeige Klang-Voreinstellung b Anzeige Änderung des Höhenpegels c Anzeige Änderung des Tiefenpegels d Anzeige Lautstärke, Speicherplatz Radio- sender bzw. Titelanzeige (abhängig von der gewählten Audioquelle) e Anzeige Empfang gespeicherter Sender (bei Radiobetrieb) f Anzeige Zufallswiedergabe (bei Audioquelle SD-/MMC-Karte oder USB) g Anzeige Wiedergabewiederholung aller Titel im aktuellen Ordner (bei Audioquelle SD-/MMC-Karte oder USB) h Anzeige Wiedergabewiederholung aktueller Titel (bei Audioquelle SD-/MMC-Karte oder USB) i Anzeige Stereoempfang j Anzeige Radiofrequenz bzw. Spieldauer des aktuellen Titels (abhängig von der gewähl- ten Audioquelle) k Temperaturwarnung l Anzeige Akku eingesetzt m Anzeige Audioquelle n Zeitanzeige OBJ_BUCH-1181-001.book Page 8 Monday, March 1, 2010 12:07 PMDeutsch | 9 Bosch Power Tools 1 609 929 W27 | (1.3.10) Montage Energieversorgung Baustellenradio Die Energieversorgung des Baustellenradios kann über den Netzanschluss oder über einen in den Akkuschacht 11 eingesetzten Li-Ionen-Akku erfolgen. Dient der Akku zur Energieversorgung, stehen nur die Funktionen Audiobetrieb und Energieversorung externer Geräte über den inte- grierten USB-Anschluss zur Verfügung. f Beachten Sie die Netzspannung! Die Span- nung der Stromquelle bei Netzanschluss muss mit den Angaben auf dem Typenschild des Baustellenradios übereinstimmen. Mit 230 V gekennzeichnete Baustellenradios können auch an 220 V betrieben werden. Akku einsetzen und entnehmen (siehe Bild A) f Verwenden Sie nur original Bosch-Li-Ionen- Akkus mit einer Spannung von 14,4 V oder 18 V. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. Hinweis: Der Gebrauch von nicht für das Bau- stellenradio geeigneten Akkus kann zu Fehlfunk- tionen oder zur Beschädigung des Baustellenra- dios führen. Öffnen Sie den Verriegelungshebel 12 des Ak- kufachs („Battery Bay“) und klappen Sie den Akkufachdeckel 13 auf. Setzen Sie einen Akku so in den Akkuschacht 11 ein, dass die Anschlüsse des Akkus auf den An- schlüssen im Akkuschacht 11 liegen, und lassen Sie den Akku im Akkuschacht einrasten. Sobald ein Akku eingesetzt ist, erscheint die An- zeige l im Display. Die Anzeige blinkt, wenn der Akku schwach wird. Ist der Akku zu warm oder zu kalt für den Be- trieb, leuchtet die Temperaturwarnung k im Dis- play. Warten Sie ab, bis der Akku den zulässigen Temperaturbereich erreicht hat, bevor Sie das Baustellenradio in Betrieb nehmen. Zum Entnehmen des Akkus 14 drücken Sie die Entriegelungstaste am Akku und ziehen ihn aus dem Akkuschacht 11. Klappen Sie den Akkufachdeckel 13 nach dem Einsetzen bzw. Entnehmen eines Akkus zu. Ver- riegeln Sie den Akkufachdeckel, indem Sie den Verriegelungshebel 12 im Gehäuse einhaken und ihn dann herunterdrücken. Akku laden f Benutzen Sie nur die auf der Zubehörseite aufgeführten Ladegeräte. Nur diese Ladege- räte sind auf die bei Ihrem Baustellenradio zulässigen Li-Ionen-Akkus abgestimmt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleis- ten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen wer- den, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht. Der Akku ist mit einer NTC-Temperaturüberwa- chung ausgestattet, welche ein Aufladen nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebens- dauer erreicht. Pufferbatterien einsetzen/wechseln (siehe Bild A) Um die Uhrzeit am Baustellenradio speichern zu können, müssen Pufferbatterien eingesetzt wer- den. Dazu wird die Verwendung von Alkali-Man- gan-Batterien empfohlen. Öffnen Sie den Verriegelungshebel 12 des Ak- kufachs („Battery Bay“) und klappen Sie den Akkufachdeckel 13 auf. Entnehmen Sie gegebenenfalls den Akku 14. Zum Öffnen des Batteriefachdeckels 7 drücken Sie auf die Arretierung 6 und nehmen den Batte- riefachdeckel ab. Setzen Sie die Pufferbatterien ein. Achten Sie dabei auf die richtige Polung ent- sprechend der Darstellung auf der Innenseite des Batteriefachs. Setzen Sie den Deckel 7 des Pufferbatteriefachs wieder auf. „REPLACE AA BATTERY WHEN UNIT NO LON- GER KEEPS CORRECT TIME“: Wechseln Sie die Pufferbatterien, wenn die Uhrzeit am Baustel- lenradio nicht mehr gespeichert wird. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität. OBJ_BUCH-1181-001.book Page 9 Monday, March 1, 2010 12:07 PM10 | Deutsch 1 609 929 W27 | (1.3.10) Bosch Power Tools f Nehmen Sie die Pufferbatterien aus dem Baustellenradio, wenn Sie es längere Zeit nicht benutzen. Die Pufferbatterien können bei längerer Lagerung korrodieren und sich selbst entladen. Betrieb f Schützen Sie das Baustellenradio vor Nässe und direkter Sonneneinstrahlung. Audiobetrieb (siehe Bild B und C) Ein-/Ausschalten Audiobetrieb Zum Einschalten des Audiobetriebs (Radio und externe Abspielgeräte) drücken Sie die Ein-Aus- Taste 26. Das Display 27 wird aktiviert und die beim letzten Ausschalten des Baustellenradios eingestellte Audioquelle wiedergegeben. Ist das Baustellenradio im Energiesparmodus (siehe „Energiesparmodus“, Seite 14), dann drücken Sie zum Einschalten des Audiobetriebs die Ein-Aus-Taste 26 zweimal. Zum Ausschalten des Audiobetriebs drücken Sie erneut die Ein-Aus-Taste 26. Die aktuelle Ein- stellung der Audioquelle wird gespeichert. Lautstärke einstellen Zum Erhöhen der Lautstärke drehen Sie den Drehknopf „Volume“ 25 im Uhrzeigersinn, zum Verringern der Lautstärke drehen Sie den Dreh- knopf gegen den Uhrzeigersinn. Die Lautstärke- einstellung (Wert zwischen 0 und 20) erscheint für einige Sekunden in der Anzeige d im Display. Stellen Sie die Lautstärke vor dem Einstellen oder Wechseln eines Radiosenders auf einen niedrigen Wert, vor dem Start einer externen Au- dioquelle auf einen mittleren Wert. Klang einstellen Für eine optimale Tonwiedergabe ist ein Equali- zer in das Baustellenradio integriert. Sie können den Höhen- und Tiefenpegel manuell ändern oder Klang-Voreinstellungen für verschie- dene Musikstile nutzen. Zur Auswahl stehen die vorprogrammierten Einstellungen „JAZZ“, „ROCK“, „POP“ und „CLASSICAL“ sowie die selbst programmierbare Einstellung „CUSTOM“. Um eine der gespeicherten Klang-Voreinstellun- gen auszuwählen, drücken Sie die Taste für Wahl der Klang-Voreinstellung „Equalizer“ 15 so oft, bis die gewünschte Einstellung in der Anzei- ge a im Display erscheint. Änderung der Einstellung „CUSTOM“: – Drücken Sie die Taste für manuelle Klangein- stellung „Custom“ 17 einmal. Im Display blinken die Anzeige „BAS“ c und in der Anzei- ge d der gespeicherte Wert des Tiefenpegels. – Stellen Sie den gewünschten Tiefenpegel ein (Wert zwischen 0 und 10). Zur Erhöhung des Tiefenpegels drehen Sie den Drehknopf „Bass/Treb“ 25 im Uhrzeigersinn, zum Ab- senken drehen Sie den Drehknopf gegen den Uhrzeigersinn. – Zum Speichern des eingestellten Tiefenpe- gels drücken Sie die Taste für manuelle Klangeinstellung „Custom“ 17 zum zweiten Mal. Im Display blinken die Anzeige „TRE“ b für die nachfolgende Einstellung des Höhen- pegels sowie in der Anzeige d der gespei- cherte Wert des Höhenpegels. – Stellen Sie den gewünschten Höhenpegel ein (Wert zwischen 0 und 10). Zur Erhöhung des Höhenpegels drehen Sie den Drehknopf „Bass/Treb“ 25 im Uhrzeigersinn, zum Ab- senken drehen Sie den Drehknopf gegen den Uhrzeigersinn. – Zum Speichern des eingestellten Höhenpe- gels drücken Sie die Taste für manuelle Klang- einstellung „Custom“ 17 zum dritten Mal. Audioquelle auswählen Zur Auswahl einer Audioquelle drücken Sie die Taste „Source“ 22 so oft, bis im Display die An- zeige m für die gewünschte interne Audioquelle (siehe „Radiosender einstellen/speichern“, Seite 11) bzw. externe Audioquelle (siehe „Ex- terne Audioquellen anschließen“, Seite 11) er- scheint: – „FM“: Radio über UKW, – „AM“: Radio über MW, – „AUX 1“: externe Audioquelle (z.B. CD-Player) über die 3,5-mm-Buchse 28 an der Außenseite, OBJ_BUCH-1181-001.book Page 10 Monday, March 1, 2010 12:07 PMDeutsch | 11 Bosch Power Tools 1 609 929 W27 | (1.3.10) – „AUX 2“: externe Audioquelle (z.B. MP3- Player) über die 3,5-mm-Buchse 35 im Me- dienfach, – „USB“: externe Audioquelle (z.B. USB-Stick) über die USB-Buchse 33, – „SD“: externe Audioquelle (SD-/MMC-Karte) über den SD-/MMC-Steckplatz 34. Stabantenne ausrichten Das Baustellenradio wird mit montierter Stab- antenne 10 ausgeliefert. Schwenken Sie bei Ra- diobetrieb die Stabantenne in die Richtung, die den besten Empfang ermöglicht. Ist kein ausreichender Empfang möglich, dann stellen Sie das Baustellenradio an einem Ort mit besserem Empfang auf. Hinweis: Beim Betrieb des Baustellenradios in unmittelbarer Umgebung von Funkanlagen bzw. Funkgeräten kann es zu Beeinträchtigungen des Radioempfangs kommen. Sollte sich die Stabantenne 10 lockern, dann drehen Sie sie direkt am Gehäuse im Uhrzeiger- sinn fest. Radiosender einstellen/speichern Drücken Sie die Taste für Wahl der Audioquelle „Source“ 22 so oft, bis in der Anzeige m „FM“ für den Empfangsbereich Ultrakurzwelle (UKW) bzw. „AM“ für den Empfangsbereich Mittelwelle (MW) erscheint. Zum Einstellen einer bestimmten Radiofre- quenz drehen Sie den Drehknopf „Tune“ 19 im Uhrzeigersinn, um die Frequenz zu erhöhen, bzw. gegen den Uhrzeigersinn, um die Frequenz zu verringern. Die Frequenz erscheint während der Einstellung in der Anzeige n, danach in der Anzeige j im Display. Zur Suche von Radiosendern mit hoher Signal- stärke drücken Sie die Taste für Abwärtssuche „– Seek“ 23 bzw. die Taste für Aufwärtssuche „Seek +“ 21 und halten sie kurz gedrückt. Die Frequenz des gefundenen Radiosenders er- scheint kurz in der Anzeige n, danach in der An- zeige j im Display. Bei ausreichend starkem Empfang eines geeig- neten Signals schaltet das Baustellenradio auto- matisch auf Stereoempfang. Im Display er- scheint die Anzeige für Stereoempfang i. Zum Speichern eines eingestellten Senders drü- cken Sie die Speichertaste „Memory“ 16. Im Dis- play blinkt die Anzeige „PRESET“ e sowie in der Anzeige d die Nummer des zuletzt eingestellten Speicherplatzes. Zur Auswahl eines Speicher- platzes drücken Sie die Taste für Abwärtssuche „– Seek“ 23 bzw. die Taste für Aufwärtssuche „Seek +“ 21 so oft, bis der gewünschte Speicher- platz in der Anzeige d erscheint. Drücken Sie die Speichertaste 16 erneut, um den eingestellten Sender auf dem ausgewählten Speicherplatz zu speichern. Die Anzeigen e und d blinken nicht mehr. Sie können 20 UKW-Sender und 10 MW-Sender speichern. Beachten Sie, dass ein bereits beleg- ter Speicherplatz bei erneuter Auswahl mit dem neu eingestellten Radiosender überschrieben wird. Zur Wiedergabe eines gespeicherten Senders drücken Sie so oft kurz auf die Taste für Ab- wärtssuche „– Seek“ 23 bzw. die Taste für Auf- wärtssuche „Seek +“ 21, bis der gewünschte Speicherplatz in der Anzeige d und „PRESET“ in der Anzeige e erscheinen. Externe Audioquellen anschließen (siehe Bild C) Neben dem integrierten Radio können verschie- dene externe Audioquellen wiedergegeben wer- den. AUX-In-Anschluss 1: Der AUX-In-Anschluss 1 eignet sich besonders für Audioquellen, die au- ßerhalb des Medienfaches untergebracht wer- den sollen (z.B. CD-Player). Nehmen Sie die Schutzkappe der „AUX 1 IN“-Buchse 28 ab und stecken Sie den 3,5-mm-Stecker des mitgelie- ferten oder eines anderen passenden AUX-Ka- bels in die Buchse. Schließen Sie das AUX-Kabel an eine passende Audioquelle an. Setzen Sie zum Schutz vor Verschmutzung die Schutzkappe der „AUX 1 IN“-Buchse 28 wieder auf, wenn Sie den Stecker des AUX-Kabels ent- fernen. OBJ_BUCH-1181-001.book Page 11 Monday, March 1, 2010 12:07 PM12 | Deutsch 1 609 929 W27 | (1.3.10) Bosch Power Tools Für externe Audioquellen über die nachfolgen- den Anschlüsse öffnen Sie den Verriegelungshe- bel 8 und klappen den Deckel 9 des Medien- fachs („Digital Media Bay“) auf. – SD-/MMC-Anschluss: Stecken Sie eine SD- oder MMC-Karte in den SD-/MMC-Steckplatz

34. Die Beschriftung der Karte muss in Rich-

tung Sicherungskappe 31 zeigen. Die Wieder- gabe der Karte kann gestartet werden, so- bald in der Anzeige d die Titelnummer sowie die Gesamtzahl der auf der Karte verfügba- ren Titel erscheinen. Zum Entnehmen der Karte drücken Sie kurz auf die Karte, die dann ausgeworfen wird. – USB-Anschluss: Stecken Sie einen USB-Stick (bzw. den USB-Stecker einer passenden Au- dioquelle) in die USB-Buchse 33. Die Wieder- gabe des USB-Sticks kann gestartet werden, sobald in der Anzeige d die Titelnummer so- wie die Gesamtzahl der auf dem Stick verfüg- baren Titel erscheinen. Zum Entnehmen des USB-Sticks ziehen Sie diesen aus dem USB- Anschluss. – AUX-In-Anschluss 2: Der AUX-In-Anschluss 2 eignet sich besonders für Audioquellen, die innerhalb des Medienfaches untergebracht werden können (z.B. MP3-Player). Stecken Sie den 3,5-mm-Stecker des mitgelieferten AUX-Kabels in die „AUX 2 IN“-Buchse 35. Schließen Sie das AUX-Kabel an eine passen- de Audioquelle an. Bei passender Größe können Sie die ange- schlossene externe Audioquelle mit dem Klett- band der Halterung 36 im Medienfach befesti- gen. Zum Schutz vor Beschädigung und Verschmut- zung schließen Sie möglichst den Medienfach- deckel 9, nachdem Sie die externe Audioquelle angeschlossen haben. Zur Wiedergabe der angeschlossenen Audio- quelle drücken Sie die Taste für Wahl der Audio- quelle „Source“ 22 so oft, bis im Display die An- zeige m für die gewünschte Audioquelle erscheint. Externe Audioquellen steuern Bei Audioquellen, die über den SD-/MMC-Steck- platz 34 oder die USB-Buchse 33 angeschlossen wurden, kann die Wiedergabe über das Baustel- lenradio gesteuert werden. In der Anzeige d er- scheinen links die Nummer des aktuell ausge- wählten Titels und rechts die Gesamtzahl der vorhandenen Titel. Wiedergabe/Wiedergabe unterbrechen: – Zum Start der Wiedergabe drücken Sie die Taste Wiedergabe/Pause 24. Die Spieldauer des aktuellen Titels erscheint in der Anzeige j

– Um die Wiedergabe zu unterbrechen oder fortzusetzen, drücken Sie jeweils erneut die Taste Wiedergabe/Pause 24. Die aktuelle Spieldauer blinkt in der Anzeige j. Titel auswählen: – Um einen Titel auszuwählen, drücken Sie die Taste für Abwärtssuche „– Seek“ 23 bzw. die Taste für Aufwärtssuche „Seek +“ 21 so oft, bis die Nummer des gewünschten Titels links in der Anzeige d erscheint. – Zum Start der Wiedergabe drücken Sie die Taste Wiedergabe/Pause 24. Zufallswiedergabe/Wiedergabewiederholung: – Um alle Titel auf der Karte bzw. dem USB- Stick in zufälliger Reihenfolge wiederzuge- ben, drücken Sie die Taste Zufallswiederga- be/Wiedergabewiederholung 20 einmal. Im Display erscheint die Anzeige f. – Um alle Titel im aktuellen Ordner zu wieder- holen, drücken Sie die Taste Zufallswieder- gabe/Wiedergabewiederholung 20 ein zwei- tes Mal. Im Display erscheint die Anzeige g. Hinweis: Nur in dieser Funktion erscheint rechts in der Anzeige d die Nummer des aktu- ellen Ordners auf der Karte bzw. dem USB- Stick. Um den Ordner zu wechseln, müssen Sie zuerst in die normale Wiedergabe zurück- kehren und einen Titel aus dem gewünschten Ordner auswählen. – Um nur den aktuell wiedergegebenen Titel zu wiederholen, drücken Sie die Taste Zufalls- wiedergabe/Wiedergabewiederholung 20 ein drittes Mal. Im Display erscheint die An- zeige h. OBJ_BUCH-1181-001.book Page 12 Monday, March 1, 2010 12:07 PMDeutsch | 13 Bosch Power Tools 1 609 929 W27 | (1.3.10) – Um zur normalen Wiedergabe zurückzukeh- ren, drücken Sie die Taste Zufallswiederga- be/Wiedergabewiederholung 20 ein viertes Mal, sodass keine der Anzeigen f, g oder h im Display erscheint. – Zum Start der Wiedergabe drücken Sie die Taste Wiedergabe/Pause 24. Externe Audiowiedergabe anschließen (siehe Bild C) Sie können das aktuelle Audiosignal des Bau- stellenradios auch an andere Wiedergabegeräte (z.B. Verstärker und Lautsprecher) übertragen. Nehmen Sie die Schutzkappe der „LINE OUT“- Buchse 30 ab und stecken Sie den 3,5-mm-Ste- cker eines passenden AUX-Kabels in die Buchse. Schließen Sie ein passendes Wiedergabegerät an das AUX-Kabel an. Setzen Sie zum Schutz vor Verschmutzung die Schutzkappe der „LINE OUT“-Buchse 30 wieder auf, wenn Sie den Stecker des AUX-Kabels entfernen. Energieversorgung externer Geräte Die Energieversorgung externer Geräte über den 12-V- und den Wechselstromanschluss ist nur bei Netzanschluss des Baustellenradios und nicht über einen eingesetzten Akku möglich. Ist das Baustellenradio an das Stromnetz ange- schlossen, leuchtet die grüne Kontrollleuchte 3 zur Bestätigung. USB-Anschluss Mithilfe des USB-Anschlusses können die meis- ten Geräte, deren Energieversorgung über USB möglich ist (z.B. diverse Mobiltelefone), betrie- ben bzw. aufgeladen werden. Öffnen Sie den Verriegelungshebel 8 und klap- pen Sie den Medienfachdeckel 9 auf. Verbinden Sie den USB-Anschluss des externen Geräts über ein passendes USB-Kabel mit der USB- Buchse 33 des Baustellenradios. Zum Starten des Ladevorgangs muss das externe Gerät am Baustellenradio gegebenenfalls als Audioquelle ausgewählt werden. 12-V-Anschluss (siehe Bild C) Mithilfe des 12-V-Anschlusses können Sie ein ex- ternes Elektrogerät mit 12-V-Stecker und maxi- mal 1 A Stromaufnahme betreiben. Nehmen Sie die Schutzkappe der 12-V-An- schlussbuchse 29 ab. Stecken Sie den Stecker des externen Elektrogeräts in die 12-V-An- schlussbuchse. Der 12-V-Anschluss ist mit einer Sicherung 32 geschützt. Liegt beim Anschluss eines externen Geräts keine Spannung an, dann öffnen Sie den Verriegelungshebel 8 und klappen den Medien- fachdeckel 9 auf. Schrauben Sie die Sicherungs- kappe 31 ab und prüfen Sie, ob die eingesetzte Sicherung 32 ausgelöst wurde. Setzen Sie bei ausgelöster Sicherung eine neue Feinsicherung (5 x 20 mm, 250 V maximale Spannung, 1 A Nennstrom und Auslösecharakteristik flink) ein. Schrauben Sie die Sicherungskappe 31 wieder fest auf. Hinweis: Verwenden Sie ausschließlich 1-A-Sicherungen für maximal 250 V Spannung („250V 1A FUSE FOR 12V OUTLET“). Bei Ver- wendung anderer Sicherungen kann das Bau- stellenradio beschädigt werden. Der 12-V-Anschluss ist außerdem mit einer in- ternen Temperatursicherung geschützt, die bei Überhitzung ausgelöst wird. Die Sicherung wird automatisch zurückgesetzt, wenn sich das Bau- stellenradio abgekühlt hat. Setzen Sie zum Schutz vor Verschmutzung die Schutzkappe der 12-V-Anschlussbuchse 29 wie- der auf, wenn Sie den externen Stecker entfer- nen. OBJ_BUCH-1181-001.book Page 13 Monday, March 1, 2010 12:07 PM14 | Deutsch 1 609 929 W27 | (1.3.10) Bosch Power Tools Wechselstromanschluss („Power Outlets“) (nicht bei Sachnummer 3 601 D29 760) Mithilfe der Wechselstromanschlüsse können Sie weitere externe Elektrogeräte betreiben. Die Steckdosen können unter Berücksichtigung län- derspezifischer Normen variieren. Die Summe der maximal zulässigen Stromauf- nahme aller angeschlossenen Elektrogeräte darf den in der nachfolgenden Tabelle angege- benen Wert nicht überschreiten (siehe auch Be- schriftung am Gehäuse unterhalb der Abdeck- klappen 4): Öffnen Sie eine Abdeckklappe 4 der Wechsel- stromanschlüsse und stecken Sie den Stecker des externen Elektrogeräts in eine Steckdose 5 des Baustellenradios. Zeitanzeige Das Baustellenradio verfügt über eine Zeitanzei- ge mit separater Energieversorgung. Sind Puf- ferbatterien mit ausreichender Kapazität in das Batteriefach eingesetzt (siehe „Pufferbatterien einsetzen/wechseln“, Seite 9), kann die Uhrzeit gespeichert werden, auch wenn das Baustellen- radio von der Energieversorgung durch Netzan- schluss oder Akku getrennt wird. Uhrzeit einstellen – Zum Einstellen der Uhrzeit drücken Sie die Taste für Zeiteinstellung „Clock“ 18 so lange, bis die Stundenzahl in der Zeitanzeige n blinkt. – Drücken Sie die Taste für Aufwärtssuche „Seek +“ 21 bzw. die Taste für Abwärtssuche „– Seek“ 23 so oft, bis die korrekte Stunden- zahl angezeigt wird. – Drücken Sie die Taste „Clock“ erneut, so- dass die Minutenzahl in der Zeitanzeige n blinkt. – Drücken Sie die Taste für Aufwärtssuche „Seek +“ 21 bzw. die Taste für Abwärtssuche „– Seek“ 23 so oft, bis die korrekte Minuten- zahl angezeigt wird. – Drücken Sie die Taste „Clock“ zum dritten Mal, um die Uhrzeit zu speichern. Energiesparmodus Um Energie zu sparen, können Sie die Zeitanzei- ge im Display 27 ausschalten. Halten Sie dazu beim Ausschalten des Audiobe- triebs (siehe „Ein-/Ausschalten Audiobetrieb“, Seite 10) die Ein-Aus-Taste 26 so lange ge- drückt, bis keine Anzeige mehr im Display er- scheint. Um die Zeitanzeige wieder einzuschalten, drü- cken Sie einmal die Ein-Aus-Taste 26. Arbeitshinweise Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 45 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Sachnummer Summe der max. Strom- aufnahme (in A) 3 601 D29 700 15 3 601 D29 730 9 3 601 D29 770 12 3 601 D29 7W0 15 3 601 D29 7X0 9 OBJ_BUCH-1181-001.book Page 14 Monday, March 1, 2010 12:07 PMDeutsch | 15 Bosch Power Tools 1 609 929 W27 | (1.3.10) Fehler – Ursachen und Abhilfe Wenn die genannten Abhilfemaßnahmen einen Fehler nicht beseitigen können, dann kontaktie- ren Sie eine autorisierte Bosch-Kundendienst- stelle. Ursache Abhilfe Baustellenradio funktioniert nicht Keine Energieversor- gung Netzstecker oder gela- denen Akku (vollstän- dig) einstecken Baustellenradio zu warm oder zu kalt Abwarten, bis das Baustellenradio Be- triebstemperatur er- reicht Baustellenradio funktioniert bei Netzbetrieb nicht Steckdose defekt Andere Steckdose be- nutzen Netzstecker oder -ka- bel defekt Netzstecker und -ka- bel überprüfen und gegebenenfalls wech- seln lassen Baustellenradio funktioniert bei Akkubetrieb nicht Akkukontakte ver- schmutzt Akkukontakte reini- gen; z.B. durch mehr- faches Ein- und Aus- stecken des Akkus, ggf. Akku ersetzen Akku defekt Akku ersetzen Akku zu warm oder zu kalt (Temperaturwar- nung k leuchtet) Abwarten, bis der Ak- ku Betriebstempera- tur erreicht Energieversorgung externer Geräte funktio- niert nicht Netzstecker nicht ein- gesteckt Netzstecker (vollstän- dig) einstecken 12-V-Anschluss funktioniert nicht Keine Sicherung 32 eingesetzt Sicherung 32 einset- zen Sicherung 32 wurde ausgelöst Sicherung 32 wech- seln Interne Temperatursi- cherung wurde ausge- löst Externes Gerät entfer- nen und Baustellenra- dio abkühlen lassen Baustellenradio versagt plötzlich Netzstecker bzw. Ak- ku nicht richtig bzw. nicht vollständig ein- gesteckt Netzstecker bzw. Akku richtig und voll- ständig einstecken Softwarefehler Zum Zurücksetzen der Software Netzstecker ziehen und Akku ent- nehmen, 30 s warten, Netzstecker bzw. Ak- ku wieder einstecken. Schlechter Radioempfang Störung durch andere Geräte oder ungünsti- gen Aufstellort Baustellenradio an einem anderen Ort mit besserem Emp- fang aufstellen Stabantenne nicht optimal ausgerichtet Stabantenne drehen Zeitanzeige gestört Pufferbatterien für Uhr leer Pufferbatterien wech- seln Pufferbatterien mit falscher Polung einge- setzt Pufferbatterien mit richtiger Polung ein- setzen Ursache Abhilfe OBJ_BUCH-1181-001.book Page 15 Monday, March 1, 2010 12:07 PM16 | Deutsch 1 609 929 W27 | (1.3.10) Bosch Power Tools Wartung und Service Wartung und Reinigung f Das Netzkabel ist mit einem speziellen Si- cherheitsanschluss versehen und darf aus- schließlich durch eine autorisierte Bosch- Kundendienststelle ausgetauscht werden. Sollte das Baustellenradio trotz sorgfältiger Her- stellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kun- dendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteil- bestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Baustellenra- dios an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Hand- werk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Transport Versenden Sie Akkus nur, wenn das Gehäuse un- beschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Beim Versand von Li-Ionen-Akkus kann eine Kennzeichnungspflicht entstehen, bitte beach- ten Sie dazu die nationalen Vorschriften. OBJ_BUCH-1181-001.book Page 16 Monday, March 1, 2010 12:07 PMDeutsch | 17 Bosch Power Tools 1 609 929 W27 | (1.3.10) Entsorgung Baustellenradio, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwer- tung zugeführt werden. Nur für EU-Länder: Werfen Sie Baustellenradios und Akkus nicht in den Hausmüll! Gemäß der europäischen Richtli- nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um- setzung in nationales Recht müs- sen nicht mehr gebrauchsfähige Elektro- und Elektronik-Altgeräte oder Akkus getrennt ge- sammelt und einer umweltgerechten Wiederver- wendung zugeführt werden. Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinwei- se im Abschnitt „Transport“, Seite 16. Werfen Sie Akkus/Batterien nicht in den Haus- müll, ins Feuer oder ins Wasser. Akkus/Batterien sollen, wenn möglich entladen, gesammelt, recy- celt oder auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß der Richtlinie 2006/66/EG müssen de- fekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. OBJ_BUCH-1181-001.book Page 17 Monday, March 1, 2010 12:07 PM18 | English 1 609 929 W27 | (1.3.10) Bosch Power Tools
