BRUGSANVISNING GML 20 BOSCH

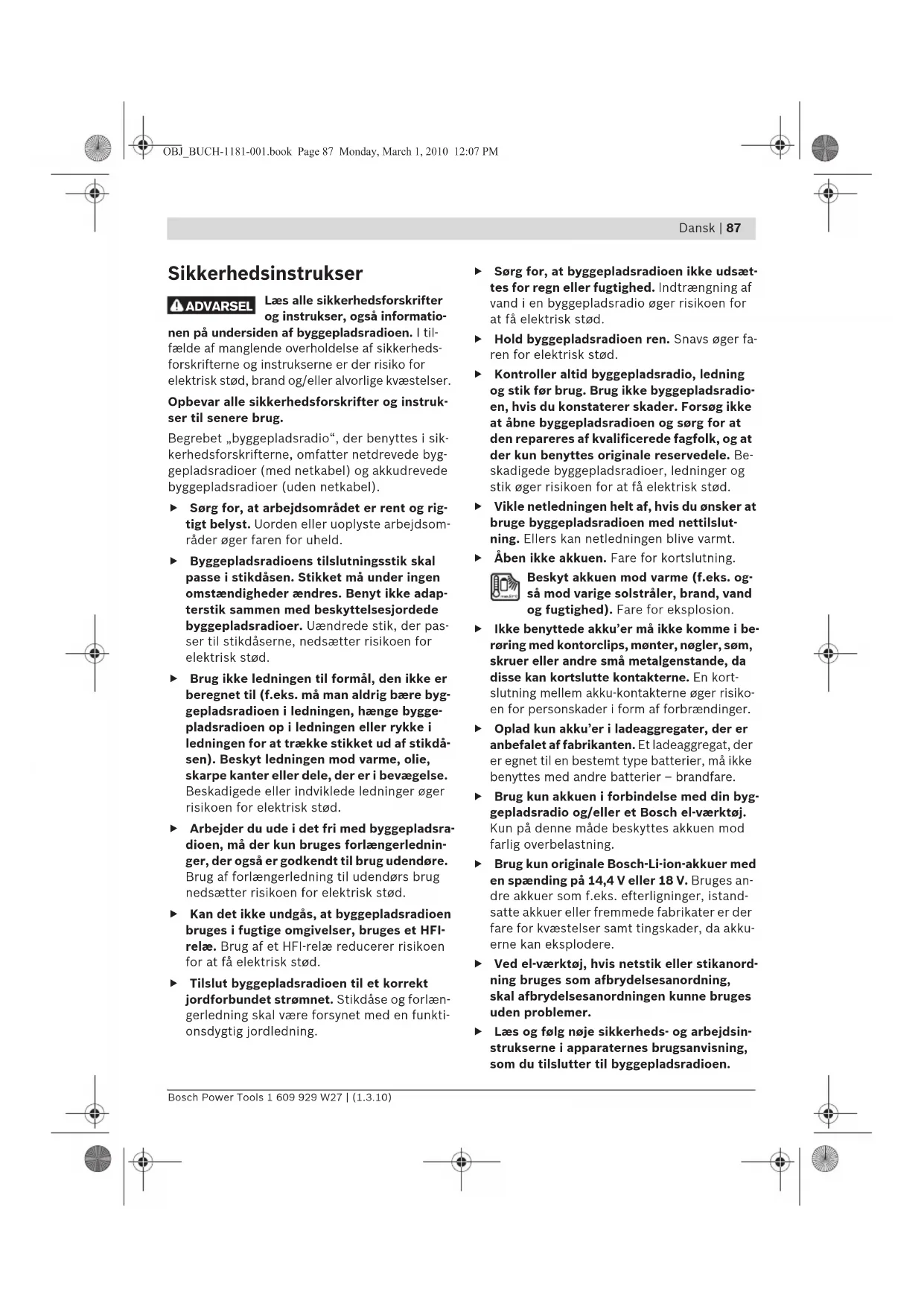

Sikkerhedsinstrukser

ADVARSEL

Læs alle sikkerhedsforskrifter og instrukser, også informatio-

nen på undersiden af byggepladsradioen. I tilfælde af manglende overholdelse af sikkerhedsforskrifterne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsforskrifter og instrukser til senere brug.

Begrebet „byggepladsradio“, der benyttes i sikkerhedsforskrifterne, omfatter netdrevede byggepladsradioer (med netkabel) og akkudrevede byggepladsradioer (uden netkabel).

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
Byggepladsradioens tilslutningsstik skal passe i stikdåsen. Stikket må under ingen omstændigheder ændres. Benyt ikke adapterstik sammen med beskyttelsesjordede byggepladsradioer. Uændrede stik, der passer til stikdåserne, nedsætter risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære byggepladsradioen i ledningen, hænge byggepladsradioen op i ledningen eller rykke i ledningen for at trække stikket ud af stikdåsen). Beskyt ledningen mod varme, olie, skarpe kanter eller dele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Arbejder du ude i det fri med byggepladsradioen, må der kun bruges forlængerledninger, der også er godkendt til brug udendøre. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
- Kan det ikke undgås, at byggepladsradioen bruges i fugtige omgivelser, bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
- Tilslut byggepladsradioen til et korrekt jordforbundet strømnet. Stikdåse og forlængerledning skal være forsynet med en funktionsdygtig jordledning.

Sørg for, at byggepladsradioen ikke udsættes for regn eller fugtighed. Indtrængning af vand i en byggepladsradio øger risikoen for at få elektrisk stød.
▶ Hold byggepladsradioen ren. Snavs øger faren for elektrisk stød.
- Kontroller altid byggepladsradio, ledning og stik før brug. Brug ikke byggepladsradioen, hvis du konstaterer skader. Forsøg ikke at åbne byggepladsradioen og sørg for at den repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede byggepladsradioer, ledninger og stik øger risikoen for at få elektrisk stød.
Vikle netledningen helt af, hvis du ønsker at bruge byggepladsradioen med nettilslutning. Ellers kan netledningen blive varmt.
- Åben ikke akkuen. Fare for kortslutning.
Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.
Ikke benyttede akku'er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger.
Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun akkuen i forbindelse med din byggepladsradio og/eller et Bosch el-værktøj. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
Brug kun originale Bosch-Li-ion-akkuer med en spænding på 14,4 V eller 18 V. Bruges andre akkuer som f.eks. efterligninger, isstand-satte akkuer eller fremmede fabrikater er der fare for kvæstelser samt tingskader, da akku-erne kan eksplodere.
▶ Ved el-værktøj, hvis netstik eller stikanordning bruges som afbrydelsesanordning, skal afbrydelsesanordningen kunne bruges uden problemer.
Læs og følg nøje sikkerheds- og arbejdsinstrukserne i apparaternes brugsanvisning, som du tilslutter til byggepladsradioen.

88 | Dansk

Funktionsbeskrivelse

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Tekniske data

Byggepladsradio GML 20		Professional
Typenummer 3 601 D29 7..
Bufferbatterier		2 x 1,5 (LR06/AA)
Akku		14,4-18 V
Driftstemperatur	°C	0...45
Opbevarings-temperatur	°C	-20...+70
Vægt svarer til EPTA-Procedure 01/2003	kg	10,2
Beskyttelsesklasse /I
Tæthedsgrad		IP 54 (støv- og sprøjtevandsbeskyttet)
Audiofunktion/radio
Driftsspænding
- ved netdrift	V	230/110
- ved akkufunktion	V	14,4-18
Nominel kapacitet for-stærker (ved netdrift)	W	20
Modtageområde
- VHF	MHz	87,5-108
- MB	kHz	531-1602
Understøttede filformater1)		MP3, WMA
Kontroller typenummeret på typeskiltet på din bygge-pladsradio. Handelsbetegnelserne for de enkelte byg-gepladsradioer kan variere,
1) (ved audiokildee SD-/MMC-kort eller USB)

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af byggepladsradioen på grafiksiden.

1 Højttaler
2 Bæregreb
3 Kontrollampe tilslutning af vekselstrøm (ikke ved typenummer 3 601 D29 760)
4 Beskyttelsesklap tilslutning af vekselstrøm (ikke ved typenummer 3 601 D29 760)
5 Stikdåse tilslutning af vekselstrøm (ikke ved typenummer 3 601 D29 760)
6 Fastlåsning af låg til batterirum (bufferbatterier)
7 Låg til batterirum (bufferbatterier)
8 Låsearm til låg til medierum
9 Låg til medierum

10 Stavantenne

11 Akkuskakt
12 Låsearm til låg til akkurum
13 Låg til akkurum
14 Akku*
15 Taste til forindstilling af klang „Equalizer“
16 Programmeringstaste „Memory“
17 Taste til manuel indstilling af klang „Custom“
18 Taste til indstilling af tid „Clock“
19 Drejeknap til indstilling af sender „Tune“
20 Taste tilfældighedsafspilning/afspilnings-gentagelse
21 Taste til opadsøgning „Seek +/>>|“
22 Taste til valg af audiokilde „Source“
23 Taste til nedadsøgning „|<</- Seek“
24 Taste afspilning/pause
25 Drejeknap til indstilling af lydstyrke („Volume“) og klang („Bass/Treb“)
26 Start-stop-taste audiofunktion
27 Display
28 „AUX 1 IN“-bøsning

Dansk | 89

29 12-V-tilslutningsbøsning

30 „LINE OUT“-bøsning

31 Kappe til sikring

32 Sikring 12-V-tilslutning

33 USB-bøsning

34 SD-/MMC-stikplads

35 „AUX 2 IN“-bøsning

36 Holder til eksterne audiokilder

* Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Indikatorelementer ved audiofunktion

a Indikator forindstilling af klang

b Indikator ændring af højdeniveau

c Indikator ændring af basniveau

d Indikator lydstyrke, lagerplads radiosender hhv. titelindikator (afhængigt af den valgte audiokilde)

e Indikator modtagelse gemt sender (ved radiofunktion)

f Indikator tilfældighedsafspilning (ved audiokildee SD-/MMC-kort eller USB)

g Indikator afspilningsgentagelse af alle titler i den aktuelle mappe (ved audiokildee SD-/MMC-kort eller USB)

h Indikator afspilningsgentagelse aktuel titel (ved audiokildee SD-/MMC-kort eller USB)

i Indikator stereomodtagelse

j Indikator radiofrekvens hhv. afspilningstid for den aktulle titel (afhængigt af den valgte audiokilde)

k Temperaturadvarsel

I Indikator Akku sat i

m Indikator audiokilde

n Tidsindikator

Montering

Energiforsyning byggepladsradio

Byggepladsradioen kan forsynes med energi via nettilslutningen eller et Li-lon-akku, der er sat ind i akkuskakten 11. Skal akkuen bruges til energiforsyning, står kun funktionerne audiofunktion og energiforsyning af eksterne apparater via en integreret USB-tilslutning til rådighed.

- Kontroller netspændingen! Strømkildens spænding ved nettilslutning skal stemme overens med oplysningerne på byggepladsradioens typeskilt. Byggepladsradioer, der er kendetegnet med 230 V, kan også køre med 220 V.

Isæt og udtag akkuen (se Fig. A)

Brug kun originale Bosch Li-ion-akkuer med en spænding på 14,4 V eller 18 V. Brug af andre akku'er kan føre til kvæstelser og er forbundet med brandfare.

Bemærk: Brug af akkuer, der ikke er egnet til byggepladsradioen, kan føre til fejlfunktioner eller beskadigelse af byggepladsradioen.

Åbn låsearmen 12 på akkurummet („Battery Bay“) og klap låget til akkurummet 13 op.

Anbring en akku i akkuskakten på en sådan måde 11, at akkuens tilslutninger ligger på tilslutningerne i akkuskakten 11, og få akkuen til at falde i hak i akkuskakten.

Så snart en akku er sat i, fremkommer indikatoren i displayet. Indikatoren blinker, när akkuen bliver svag.

Er akkuen for varm eller kold til at bruge, lyser temperaturadvarslen k i displayet. Vent til akku-en har nået det tilladte temperaturområde, før du tager byggepladsradioen i brug.

Akkuen tages ud 14 ved at trykke på sikkerhedskontakten på akkuen og trække den ud af akkuskakten 11.

Klap låget til akkurummet 13 i, når en akku er sat i eller taget ud. Lås låget til akkurummet ved at fastgøre låsearmen 12 i huset og trykke den ned.

90 | Dansk

Opladning af akku

Brug kun de ladeaggregater, der findes på tilbehørssiden. Kun disse ladeaggregater er afstemt efter Li-ion-akkuerne, der er godkendt til din byggepladsradio.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Akkuen er udstyret med en NTC-temperatuvervågning, som kun tillader en opladning i temperaturområdet mellem 0 °C og 45 °C. Derved opnås en høj levetid for akkuen.

Isætning/udskiftning af bufferbatterier (se Fig. A)

Pufferbatterier skal sættes i for at gemme klokkeslættet på byggepladsradioen. Hertil anbefales det at bruge alkali-mangan-batterier.

Åbn låsearmen 12 på akkurummet („Battery Bay“) og klap låget til akkurummet 13 op.

Tag i givet fald akkuen 14 ud.

Låget til batterirummet åbnes 7 ved at trykke på låsen 6 og tage låget til batterirummet af. Sæt pufferbatterierne i. Kontroller, at polerne vender rigtigt som vist på indersiden af batterirummet.

„REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME“: Skift pufferbatterierne, hvis klokkeslættet ikke mere gemmes på byggepladsradioen.

Skift altid alle batterier på en gang. Batterierne skal stamme fra den samme fabrikant og have den samme kapacitet.

Tag pufferbatterierne ud af byggepladsradioen, hvis den ikke bruges i længere tid. Pufferbatterierne kan korrodere og aflade sig selv, hvis de lagres i længere tid.

Brug

▶ Beskyt byggepladsradioen mod fugtighed og direkte solstråler.

Audiofunktion (se Fig. B og C)

Tænd/sluk for audiofunktion

Audiofunktionen (radio og eksterne afspilningsenheder) tændes ved at trykke på start-stop-tasten 26. Displayet 27 aktiveres og den audiokilde, der blev afspillet på det tidspunkt, hvor byggepladsradioen blev slukket, afspilles.

Er byggepladsradioen indstillet på energisparefunktionen (se „Energisparefunktion“, side 94), tændes audiofunktionen ved at trykke to gange på start-stop-tasten 26.

Audiofunktionen slukkes ved at trykke på startstop-tasten 26 en gang til. Den aktuelle indstilling af audiokilden gemmes.

Indstilling af lydstyrke

Lydstyrken øges ved at dreje drejeknappen „Volume“ 25 til højre og reduceres ved at dreje drejeknappen til venstre. Lydstyrkeindstillingen (værdi mellem 0 og 20) fremkommer et par sekunder i indikatoren d i displayet.

Stil lydstyrken på en lavere værdi, før radiosenderen indstilles eller ændres, før en ekstern audiokilde startes på en middel værdi.

Indstilling af klang

Til en optimal lydafspilning er en equalizer integreret i byggepladsradioen.

Du kan ændre højde- og basniveauet manuelt eller bruge klang-forindstillinger til forskellige musikstilretninger. Der kan vælges mellem de forprogrammerede indstillinger „JAZZ“, „ROCK“, „POP“ og „CLASSICAL“ samt den egen programmerbare indstilling „CUSTOM“.

En af de gemte klang-forindstillinger vælges ved at trykke på tasten til valg af klang-forindstillingen „Equalizer“ 15, til den ønskede indstilling fremkommer i indikatoren a i displayet.

Ændring af indstillingen „CUSTOM“:

• Tryk på tasten til manuel klangindstilling „Custom“ 17 en gang. I displayet blinker indikatoren „BAS“ c og i indikatoren d den gemte værdi for basniveauet.
• Indstil det ønskede basniveau (værdi mellem 0 og 10). Basniveauet øges ved at dreje drejeknappen „Bass/Treb“ 25 til højre og reduceres ved at dreje drejeknappen til venstre.
• Det indstillede basniveau gemmes ved at trykke på tasten til manuel klangindstilling „Custom“ 17 for anden gang. I displayet blinker indikatoren „TRE“ b for den efterfølgende indstilling af højdeniveauet samt i indikatoren d den gemte værdi for højdeniveauet.
• Indstil det ønskede højdeniveau (værdi mellem 0 og 10). Højdeniveauet øges ved at dreje drejeknappen „Bass/Treb“ 25 til højre og reduceres ved at dreje drejeknappen til venstre.
• Det indstillede højdeniveau gemmes ved at trykke på tasten til manuel klangindstilling „Custom“ 17 for tredje gang.

Valg af audiokilde

En audiokilde vælges ved at trykke på tasten „Source“ 22 igen og igen, til indikatoren m for den ønskede interne audiokilde (se „Indstilling/lagring af radiosender“, side 91) hhv. ekstern audiokilde (se „Tilslutning af eksterne audiokilder“, side 92) fremkommer i displayet:

• „FM“: Radio via VHF,
• „AM“: Radio via MB,
• „AUX 1“: Ekstern audiokilde (f.eks. CD-player) via 3,5-mm-bøsningen 28 på den udvendige side,
• „AUX 2“: Ekstern audiokilde (f.eks. MP3-player) via 3,5-mm-bøsningen 35 i medierummet,
• „USB“: Ekstern audiokilde (f.eks. USB-stik) via USB-bøsningen 33,
• „SD“: Ekstern audiokilde (SD-/MMC-kort) via SD-/MMC-stikpladsen 34.

Indstilling af stavantenne

Byggepladsradioen er forsynet med en stavan- tenne 10 ved udleveringen. Sving i radiofunktion stavantennen i den retning, hvor du har den bed- ste modtagelse.

Er en tilstrækkelig modtagelse ikke mulig, stilles byggepladsradioen et sted, hvor modtagelsen er noget bedre.

Bemærk: Bruges byggepladsradioen i umiddelbar nærhed af radioanlæg eller radioapparater, kan radiomodtagelsen forringes.

Har stavantennen 10 løsnet sig, drejes den fast til højre direkte på apparatet.

Indstilling/lagring af radiosender

Tryk på tasten til valg af audiokilden „Source“ 22 igen og igen, til m „FM“ for modtageområdet meterbølgeområde (VHF) hhv. „AM“ for modtageområdet mellembølge (MB) fremkommer i indikatoren.

En bestemt radiofrekvens indstilles ved at dreje drejeknappen „Tune“ 19 til højre for at øge frekvensen og til venstre for at reducere frekvensen. Frekvensen fremkommer under indstillingen i indikatoren n, herefter i indikatoren j i displayet.

Radiosendere med høj signalstyrke søges ved at trykke på tasten for nedadsøgning „- Seek“ 23 hhv. tasten for opadsøgning „Seek+“ 21 og holde den trykket ned i kort tid. Frekvensen for den fundede radiosender fremkommer kort i indikatoren n, herefter i indikatoren j i displayet.

Har et egnet signal en tilstrækkelig stærk modtagelse, indstilles byggepladsradioen automatisk på stereo. I displayet fremkommer indikatoren for stereo i.

En indstillet sender gemmes ved at trykke på programmeringstasten „Memory“ 16. I displayet blinker indikatoren „PRESET“ e og i indikatoren d nummeret på den sidst indstillede lagerplads. En lagerplads vælges ved at trykke på tasten til nedadsøgning „- Seek“ 23 hhv. tasten til opadsøgning „Seek+“ 21 igen og igen, til den ønskede lagerplads fremkommer i indikatoren d. Tryk på programmeringstasten 16 igen for at gemme den indstillede sender på den udvalgte lagerplads. Indikatorerne e og d blinker ikke mere.

92 | Dansk

Du kan gemme 20 VHF-sendere og 10 MB-sendere. Vær opmærksom på, at en allerede optaget lagerplads overskrives, så snart en ny radiosender indstilles.

En gemt sender afspilles ved at trykke på tasten til nedadsøgning „- Seek“ 23 hhv. tasten til opadsøgning „Seek+“ 21, til den ønskede lagerplads fremkommer i indikatoren d og „PRESET“ i indikatoren e.

Tilslutning af eksterne audiokilder (se Fig. C)

Udover den integrerede radio kan forskellige eksterne audiokilder afspilles.

AUX-In-tilslutning 1: AUX-In-tilslutningen 1 egner sig især til audiokilder, der skal anbringes uden for medierummet (f.eks. CD-player). Tag beskyttelseskappen af „AUX 1 IN“-bøsningen 28 og sæt 3,5-mm-stikket på den medleverede eller en anden passende AUX-ledning ind i bøsningen. Tilslut AUX-ledningen til en passende audiokilde.

Sæt beskyttelseskappen til „AUX 1 IN“-bøsningen 28 på igen for at beskytte mod snavs, hvis du fjerner stikket på AUX-ledningen.

Til eksterne audiokilder via de efterfølgende tilslutninger åbn da låsearmen 8 og klap låget 9 til medierummet („Digital Media Bay“) op.

- SD-/MMC-tilslutning: Sæt et SD- eller et MMC-kort ind i SD-/MMC-stikpladsen 34. Teksten på kortet skal pege hen imod sik-ringskappe 31. Afspilningen af kortet kan startes, så snart titelnummeret samt det samlede antal titler på kortet fremkommer i indikatoren d. Kortet tages ud ved kort at trykke på kortet, der så kastes ud.

- USB-tilslutning: Sæt et USB-stik (hhv. USB-stikket til en passende audiokilde) ind i USB-bøsningen 33. Afspilningen af USB-stikket kan startes, så snart titelnummeret samt det samlede antal titler på stikket fremkommer i indikatoren d. USB-stikket tages ud ved at trække det ud af USB-tilslutningen.

- AUX-In-tilslutning 2: AUX-In-tilslutningen 2 egner sig især til audiokilder, der kan anbringes inden for medierummet (f.eks. MP3-player). Sæt 3,5-mm-stikket med den medleverede AUX-ledning ind i „AUX 2 IN“-bøsningen 35. Tilslut AUX-ledningen til en passende audiokilde.

Ved passende størrelse kan du fastgøre den tilsluttede eksterne audiokilde i medierummet med holderens velcrolukning 36.

Til beskyttelse mod beskadigelse og snavs skal du helst lukke låget til medierummet 9, när du har tilsluttet den eksterne audiokilde.

Den tilsluttede audiokilde afspilles ved at trykke på tasten til valg af audiokilden „Source“ 22 igen og igen, til indikatoren m for den ønskede audiokilde fremkommer i displayet.

Styring af eksterne audiokilder

Ved audiokilder, der er blevet tilsluttet via SD-/MMC-stikpladsen 34 eller USB-bøsningen 33, kan afspilningen styres via byggepladsradioen. I indikatoren d fremkommer nummeret på den aktuelt valgte titel til venstre og det samlede antal titler, der står til rådighed, til højre.

Afbrydelse af afspilning/afspilning:

• Afspilningen startes ved at trykke på tasten Afspilning/pause 24. Afspilningsvarigheden af den aktuelle titel fremkommer i indikatoren j.
• Afspilningen afbrydes eller fortsættes ved at trykke på tasten Afspilning/pause 24 igen. Den aktuelle afspilningstid blinker i indikatoren j.

Valg af titel:

• En titel vælges ved at trykke på tasten til nedadsøgning „- Seek“ 23 hhv. tasten til opadsøgning „Seek +“ 21 igen og igen, til nummeret på den ønskede titel fremkommer til venstre i indikatoren d.
• Afspilningen startes ved at trykke på tasten Afspilning/pause 24.

Tilfældighedsafspilning/afspilninggsgentagelse:

• Alle titler på kortet eller USB-stikket afspilles i tilfældig rækkefølge ved at trykke på tasten tilfældighedsafspilning/afspilningsgentagelse 20 en gang. I displayet fremkommer indikatoren f.
• Alle titler gentages i den aktuelle mappe ved at trykke på tasten tilfældighedsafspilning/afspilningsgentagelse 20 en gang til. I displayet fremkommer indikatoren g.
  Bemærk: Kun i denne funktion fremkommer nummeret på den aktuelle mappe på kortet hhv. USB-stikket til højre i indikatoren d. Mappen skiftes ved først at vende tilbage til den normale afspilning og vælge en titel i den ønskede mappe.
• ∅nsker du kun at gentage den aktuelt afspillede titel, tryk da på tasten tilfældighedsafspiling/afspilning 20 en tredje gang. I display-et fremkommer indikatoren h.
• Du vender tilbage til den normale afspilning ved at trykke på tasten tilfældighedsafspilning/afspilningsgentagelse 20 en fjerde gang, så ingen af indikatorerne f, g eller h fremkommer i displayet.
• Afspilningen startes ved at trykke på tasten Afspilning/pause 24.

Tilslutning af ekstern audioafspilning (se Fig. C)

Du kan også overføre det aktuelle audiosignal fra byggepladsradioen til andre afspilningsapparater (f.eks. forstærkere og højttalere).

Fjern beskyttelseskappen på „LINE OUT“-bøsningen 30 og sæt 3,5-mm-stikket på en passende AUX-ledning ind i bøsningen. Tilslut et passende afspilningsapparat til AUX-ledningen. Sæt beskyttelseskappen til „LINE OUT“-bøsningen 30 på igen for at beskytte mod snavs, hvis du fjerner stikket på AUX-ledningen.

Energiforsyning af eksterne apparater

Energiforsyningen af eksterne apparater vha. 12-V- og vekselstrømtilslutningen er kun mulig, hvis byggepladsradioen er strømført; det er ikke muligt vha. en indsat akku.

Er byggepladsradioen tilsluttet til strømnettet, lyser den grønne kontrollampe 3 som bekræftelse.

USB-tilslutning

Ved hjælp af USB-tilslutningen kan de fleste apparater, hvis energiforsyning er mulig via USB (f.eks. diverse mobiltelefoner), drives og oplades.

Åbn låsearmen 8 og klap låget til medierummet 9 op. Forbind USB-tilslutningen på det eksterne apparat med USB-bøsningen 33 på byggepladsradioen vha. en passende USB-ledning. Til start af opladningen skal det eksterne apparat i givet fald indstilles som audiokilde på byggepladsradioen.

12-V-tilslutning (se Fig. C)

Ved hjælp af 12-V-tilslutningen kan du bruge et eksternt el-apparat med 12-V-stik og maks. 1 A strømforbrug.

Tag beskyttelseskappen af 12-V-tilslutningsbøsningen 29. Sæt stikket på det eksterne el-apparat ind i 12-V-tilslutningsbøsningen.

12-V-tilslutningen er beskyttet med en sikring 32. Er der ingen spænding på det eksterne apparat, åbn da låsearmen 8 og klap låget til medierummet 9 op. Skru sikringskappen 31 af og kontroller, at den isatte sikring 32 er blevet udløst. Er sikringen blevet udløst, sættes en ny finsikring (5 x 20 mm, 250 V maks. spænding, 1 A nominel strøm og udløsningskarakteristik flink) i. Skru sikringskappen 31 på igen (fast).

Bemærk: Brug udelukkende 1-A-sikringer til maks. 250 V spænding („250V 1A FUSE FOR 12V OUTLET“). Bruges andre sikringer, kan byggepladsradioen beskadiges.

12-V-tilslutningen er desuden beskyttet med en intern temperatursikring, der udløses i tilfælde af overophedning. Sikringen stilles automatisk tilbage, når byggepladsradioen er afkølet.

Sæt beskyttelseskappen til 12-V-tilslutningsbøsningen 29 på igen for at beskytte mod snavs, hvis du fjerner det eksterne stik.

94 | Dansk

Tilslutning af vekselstrøm („Power Outlets“) (ikke ved typenummer 3 601 D29 760)

Ved hjælp af vekselstrømtilslutningerne kan du tilslutte yderligere eksterne el-apparater. Stikdåserne kan variere afhængigt af, hvilke standarder gælder i det enkelte land.

Summen af det maks. tilladte strømforbrug for alle tilsluttede el-apparater må ikke overskride værdien, der er angivet i den efterfølgende tabel (se også teksten på huset under beskyttelsesklapperne 4):

Typenummer Sum af det maks. strømforbrug (i A)

3 601 D29 700 15

3 601 D29 730 9

3 601 D29 770 12

3 601 D29 7W0 15

3 601 D29 7X0 9

Åbn beskyttelsesklappen 4 til vekselstrømtilslutningerne og sæt stikket fra det eksterne elapparat i en stikdåse 5 på byggepladsradioen.

Tidsindikator

Byggepladsradioen er udstyret med en tidsindikator med separat energiforsyning. Er bufferbatterier med tilstrækkelig kapacitet anbragt i batterirummet (se „Isætning/udskiftning af bufferbatterier“, side 90), kan klokkeslættet gemmes, også selv om byggepladsradioen afbrydes fra energiforsyningen (nettilslutning eller akku).

Indstilling af klokkeslæt

• Klokkeslættet indstilles ved at trykke på tasten til tidsindstilling „Clock“ 18, indtil time-tallet blinker i tidsindikatoren n.
• Tryk på tasten til opadsøgning „Seek +“ 21 hhv. tasten til nedadsøgning „- Seek“ 23 igen og igen, til det korrekte timetal vises.
• Tryk på tasten „Clock“ igen, så minuttallet blinker i tidsindikatoren n.
• Tryk på tasten til opadsøgning „Seek +“ 21 hhv. tasten til nedadsøgning „- Seek“ 23 igen og igen, til det korrekte minuttal vises.
• Tryk på tasten „Clock“ en tredje gang for at gemme klokkeslættet.

Energisparefunktion

Du kan spare energi ved at slukke for tidsindikatoren i displayet 27.

Når audiofunktionen slukkes (se „Tænd/sluk for audiofunktion“, side 90) holdes start-stop-tasten 26 trykket ned, til der ikke mere er nogen indikator i displayet.

Tidsindikatoren tændes igen ved at trykke en gang på start-stop-tasten 26.

Arbejdsvejledning

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akkuen i et temperaturområde mellem 0 °C og 45 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mhr. bortskaffelse.

Fejl - Årsager og afhjælpning

Årsag Afhjælpning
Byggepladsradio fungerer ikke
Ingen energiforsyning Sæt netstik eller opla-det akku (helt) i
Byggepladsradio er for varm eller for kold	Vent til byggepladsra-dioen har brugstem- peratur
Byggepladsradio fungerer ikke ved netdrift
Stikdåse er defekt Prøv en anden stik-kontakt
Netstik eller -kabel er defekt	Kontroller netstik og -ledning og få det/den evt. skiftet ud
Byggepladsradio fungerer ikke ved akkudrift
Akkukontakter er snavset	Rengør akkukontakter; f.eks. ved at sætte ak- kuen i og tage den ud flere gange eller er- statte den
Akku defekt Skift akkuen
Akku er for varm eller for kold (tempera-turadvarsel k lyser)	Vent til akkuen har nået driftstemperatur

Årsag Afhjælpning

Energiforsyning af eksterne apparater fungerer ikke

Netstik er ikke sat i Sæt netstik (fuldstændigt) i

12-V-tilslutning fungerer ikke

Er er ikke sat nogen sikring 32 i	Sæt sikring 32 i
Sikring 32 er blevet udløst	Skift sikring 32
Intern temperatursikring er blevet udløst	Fjern eksternt apparat oglad byggepladsradio afkøle

Byggepladsradio fungerer pludselig ikke me- re

Netstik eller akku er ikke sat rigtigt i eller er ikke sat fuldstændigt i.	Sæt netstik eller akku rigtigt og fuldstændigt i
Softwarefejl Softwaren nulstilles
	ved at trækket netstikket ud og tage akkuen ud; vent i 30 sekunder og sæt så netstik eller akku i igen.

Dårlig radiomodtagelse

Fejl fra andre apparater eller ufordelagtigt opstillingssted	Opstil byggepladsradio et andet sted, hvor der er en bedre modtagelse
Stavantenne er ikke indstillet rigtigt	Drej på stavantenne
Tidsindikator defekt
Pufferbatterier til ur er tomme	Skift pufferbatterier
Pufferbatterier er sat i med forkert poling	Sæt pufferbatterier i og kontroller, at poler vender rigtigt

Hvis de nævnte afhjælpningsforanstaltninger ikke kan afhjælpe en fejl, kontakt da et autoriseret Bosch-servicecenter.

Netledningen er udstyret med en speciel sikkerhedstilslutning og må udelukkende skiftes af et autoriseret Bosch-kundecenter.

Skulle byggepladsradioen trods omhyggelig fabrikation og kontrol alligevel holde op med at fungere, skal reparationen udføres af et autoriseret servicecenter for Bosch el-værktøj.

Husk at angive det 10-cifrede typenummer, der findes på byggepladsradioens typeskilt, ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Send kun akkuer, hvis huset er ubeskadiget. Tildæk åbne kontakter og pak akkuen ind på en sådan måde, at den ikke kan bevæge sig i emballagen.

Vær opmærksom på, at pakker med Li-ion-akkuer, der skal sendes, evt. skal mærkes (følg de nationale forskrifter).

96 | Dansk

Bortskaffelse

Byggepladsradio, tilbehør og emballage skal genbruges iht. gældende miljøforskrifter.

Gælder kun i EU-lande:

Smid ikke byggepladsradioer og akkuer ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsæt-

ning af dette til national ret skal kasseret elektrisk og elektronisk udstyr eller akkuer indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Læs og overhold henvisningerne i afsnit „Transport“, side 95.

Akkuer/batterier må ikke smides ud sammen med det almindelige husholdningsaffald, ej heller brændes eller smides i vandet. Akkuer/batterier skal hvis muligt aflades, indsamles, genbruges eller bortskaffes iht. gældende miljøforskrifter.

Gælder kun i EU-lande:

Iht. direktivet 2006/66/EF skal defekte eller brugte akkuer/batterier genbruges.

Ret til ændringer forbeholdes.

Säkerhetsanvisningar

WARNING

Funktionsbeskrivning

31 Kappe til sikringen

32 Sikring 12 V-kobling

33 USB-kontakt

34 SD-/MMC-port

35 «AUX 2 IN»-kontakt

36 Holder for eksterne audiokilder

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Meldinger i audiodrift

Dersom et tilstrekkelig mottak ikke er mulig, plasserer du byggeplassradioen på et sted med bedre mottak.

Hvis stavantennen 10 løsner litt, dreier du den fast på huset i urviserretning.

Til beskyttelse mot skader og smuss må du helst lukke mediumromdekselet 9 etter at du har koplet til den eksterne audiokilden.

Batteriet må kun lagres i et temperaturområde på 0 °C til 45 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Årsak Utbedring
Byggeplassradioen fungerer ikke

Defekt stikkontakt Bruk en annen stikk-kontakt
Strømstøpselet eller -kabelen er defekt	Kontroller strømstøp-selet og -kabelen og la dem eventuelt skiftes ut

Batteriet er for varmt eller for kaldt (temperaturvarselet k lyser)

Vent til batteriet har nädd driftstemperaturen

12 V-koplingen fungerer ikke

Tidsmeldingen er forstyrret

Hvis de angitte utbedringstiltakene ikke kan fjerne en feil, må du ta kontakt med et autorisert Bosch service-/garantiverksted.

Kundeservice og kunderådgivning
