NAVODILA ZA UPORABO SBC 646 F STIGA

3. Nazubljeni nož (ako je dopušten):

Za zaustavljanje stroja:

Nekateri odstavki v priročniku vsebujejo informacije, ki so posebno pomembne za varnost ali za delovanje naprave; ti odstavki so označeni na poseben način po naslednjem kriteriju: OPOMBA ali POMEMBNO Navaja podrobnosti ali dodatna pojasnila k že omenjenim, da ne bi poškodovali stroja ali naredili druge škode. Znak opozarja na nevarnost. Nespoštovanje opozorila lahko povzroči poškodbe upravljavca ali tretjih oseb in/ali škodo na stvareh. Odstavki, obkroženi z okvirom iz sivih pik, navajajo opcijske karakteristike, ki niso skupne vsem modelom, ki jih opisuje ta priročnik. Preverite, ali je določena karakteristika prisotna v vašem modelu. Napotki, kot so "sprednji", "zadnji", "desni" in "levi", je treba razumeti glede na delovni položaj upravljavca.

Slike v tem priročniku z navodili so označene s številkami 1, 2, 3 itd. Na slikah prikazane komponente so označene s črkami A, B, C itd. Napotek na komponento C na sliki 2 je podan na naslednji način: "Glejte sliko 2.C" ali preprosto "(slika 2.C)". Slike so samo za ponazoritev. Dejanski deli so lahko nekoliko drugačni od tistih na slikah.

Priročnik je razčlenjen na poglavja in odstavke. Naslov odstavka "2.1 Urjenje" je podnaslov naslova "2. Varnostne norme". Napotki na naslove in odstavke so označeni z okrajšavama pogl. oziroma odst. in ustrezno številko. Na primer: "pogl. 2" ali "odst. 2.1". POZOR!: PREDEN UPORABITE STROJ, PAZLJIVO PREBERITE TA PRIROČNIK Z NAVODILI. Shranite ga, da ga boste lahko uporabili v prihodnosti.

4.3 Izbira rezalne naprave in pripadajoče zaščite . 7

5.5 Komandni vzvod za obogatitev mešanice

8.3 Čiščenje zračnega ltra ................................ 14

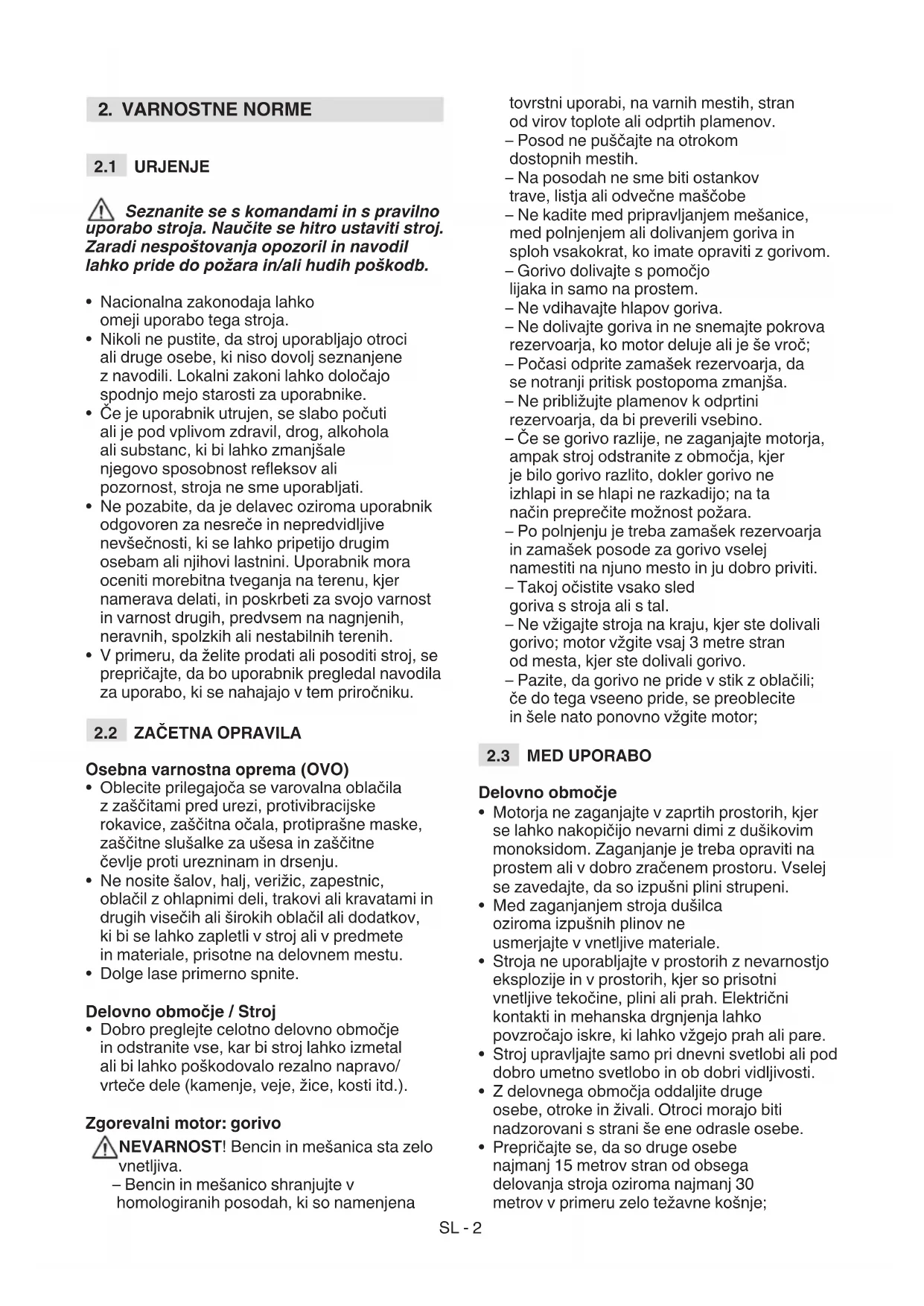

Seznanite se s komandami in s pravilno uporabo stroja. Naučite se hitro ustaviti stroj. Zaradi nespoštovanja opozoril in navodil lahko pride do požara in/ali hudih poškodb.

• Nacionalna zakonodaja lahko omeji uporabo tega stroja.

• Nikoli ne pustite, da stroj uporabljajo otroci ali druge osebe, ki niso dovolj seznanjene z navodili. Lokalni zakoni lahko določajo spodnjo mejo starosti za uporabnike.

• Če je uporabnik utrujen, se slabo počuti ali je pod vplivom zdravil, drog, alkohola ali substanc, ki bi lahko zmanjšale njegovo sposobnost reeksov ali pozornost, stroja ne sme uporabljati.

• Ne pozabite, da je delavec oziroma uporabnik odgovoren za nesreče in nepredvidljive nevšečnosti, ki se lahko pripetijo drugim osebam ali njihovi lastnini. Uporabnik mora oceniti morebitna tveganja na terenu, kjer namerava delati, in poskrbeti za svojo varnost in varnost drugih, predvsem na nagnjenih, neravnih, spolzkih ali nestabilnih terenih.

• Oblecite prilegajoča se varovalna oblačila z zaščitami pred urezi, protivibracijske rokavice, zaščitna očala, protiprašne maske, zaščitne slušalke za ušesa in zaščitne čevlje proti urezninam in drsenju.

• Ne nosite šalov, halj, verižic, zapestnic, oblačil z ohlapnimi deli, trakovi ali kravatami in drugih visečih ali širokih oblačil ali dodatkov, ki bi se lahko zapletli v stroj ali v predmete in materiale, prisotne na delovnem mestu.

• Dolge lase primerno spnite. Delovno območje / Stroj

• Dobro preglejte celotno delovno območje in odstranite vse, kar bi stroj lahko izmetal ali bi lahko poškodovalo rezalno napravo/ vrteče dele (kamenje, veje, žice, kosti itd.). Zgorevalni motor: gorivo NEVARNOST! Bencin in mešanica sta zelo vnetljiva. – Bencin in mešanico shranjujte v homologiranih posodah, ki so namenjena tovrstni uporabi, na varnih mestih, stran od virov toplote ali odprtih plamenov. – Posod ne puščajte na otrokom dostopnih mestih. – Na posodah ne sme biti ostankov trave, listja ali odvečne maščobe – Ne kadite med pripravljanjem mešanice, med polnjenjem ali dolivanjem goriva in sploh vsakokrat, ko imate opraviti z gorivom. – Gorivo dolivajte s pomočjo lijaka in samo na prostem. – Ne vdihavajte hlapov goriva. – Ne dolivajte goriva in ne snemajte pokrova rezervoarja, ko motor deluje ali je še vroč; – Počasi odprite zamašek rezervoarja, da se notranji pritisk postopoma zmanjša. – Ne približujte plamenov k odprtini rezervoarja, da bi preverili vsebino. – Če se gorivo razlije, ne zaganjajte motorja, ampak stroj odstranite z območja, kjer je bilo gorivo razlito, dokler gorivo ne izhlapi in se hlapi ne razkadijo; na ta način preprečite možnost požara. – Po polnjenju je treba zamašek rezervoarja in zamašek posode za gorivo vselej namestiti na njuno mesto in ju dobro priviti. – Takoj očistite vsako sled goriva s stroja ali s tal. – Ne vžigajte stroja na kraju, kjer ste dolivali gorivo; motor vžgite vsaj 3 metre stran od mesta, kjer ste dolivali gorivo. – Pazite, da gorivo ne pride v stik z oblačili; če do tega vseeno pride, se preoblecite in šele nato ponovno vžgite motor;

• Motorja ne zaganjajte v zaprtih prostorih, kjer se lahko nakopičijo nevarni dimi z dušikovim monoksidom. Zaganjanje je treba opraviti na prostem ali v dobro zračenem prostoru. Vselej se zavedajte, da so izpušni plini strupeni.

• Med zaganjanjem stroja dušilca oziroma izpušnih plinov ne usmerjajte v vnetljive materiale.

• Stroja ne uporabljajte v prostorih z nevarnostjo eksplozije in v prostorih, kjer so prisotni vnetljive tekočine, plini ali prah. Električni kontakti in mehanska drgnjenja lahko povzročajo iskre, ki lahko vžgejo prah ali pare.

• Stroj upravljajte samo pri dnevni svetlobi ali pod dobro umetno svetlobo in ob dobri vidljivosti.

• Z delovnega območja oddaljite druge osebe, otroke in živali. Otroci morajo biti nadzorovani s strani še ene odrasle osebe.

• Prepričajte se, da so druge osebe najmanj 15 metrov stran od obsega delovanja stroja oziroma najmanj 30 metrov v primeru zelo težavne košnje;SL - 3

• Če je le možno, se izogibajte delu na mokri ali spolzki površini oziroma na vseh neravnih ali strmih terenih, ki ne zagotavljajo stabilnosti upravljavca med delom;

• Bodite posebno pozorni na nepravilnosti terena (izbokline, vbokline), nagibe, skrite nevarnosti in na morebitno prisotnost ovir, ki bi lahko zmanjšale vidljivost.

• Med delom morate stroj vedno trdno držati z obema rokama, pogonska enota naj bo na desni strani telesa, rezalni sklop pa pod višino pasu.

• Stojte v trdnem in stabilnem položaju ter bodite vselej previdni.

• Roke in stopala imejte vedno daleč proč od rezalne naprave, tako med zaganjanjem stroja kot med njegovo uporabo.

• Pozor: rezalni element nadaljuje z vrtenjem še nekaj sekund po njegovem izklopu in po ugasnitvi motorja.

• Pazite na morebitno odmetavanje materiala, ki bi ga povzročila rezalna naprava.

• Pazite, da ne bi z rezalno napravo močno udarili ob tuje predmete oziroma ovire. Če rezalna naprava naleti na kakšno oviro ali predmet, se lahko zgodi povratni udarec (kickback). Takšen stik lahko povzroči zelo hiter sunek v nasprotno smer, pri čemer rezalno napravo potisne navzgor in proti upravljavcu. Povratni udarec lahko povzroči izgubo nadzora nad strojem, posledice pa so lahko izredno hude. Za preprečitev povratnega udarca poskrbite za ustrezne previdnostne ukrepe, ki jih tu navajamo: – Stroj držite trdno, z obema rokama; telo in roki imejte v položaju, ki vam bo omogočal odpor proti silam povratnega udarca. – Rok ne stegujte previsoko in ne kosite nad višino pasu. – Uporabljajte izključno rezalne naprave, ki jih navaja proizvajalec. – Držite se navodil proizvajalca glede vzdrževanja rezalne naprave.

• Pazite na poškodbe, ki jih lahko povzroči katerakoli naprava, namenjena rezanju dolžine niti.

• Pozor: tudi po izklopu motorja se rezalni element še naprej vrti.

• Ne dotikajte se delov motorja, ki se med uporabo segrejejo. Nevarnost opeklin!

• Ne puščajte stroja s segretim motorjem med listjem, suho travo ali drugim vnetljivim materialom, saj lahko pride do požara.

V primeru zlomov ali nezgod med delom, nemudoma zaustavite motor in se oddaljite od kosilnice, da ne povzročite dodatne škode; v primeru nezgod, pri katerih se poškodujejo upravljavec ali tretje osebe, nemudoma nudite prvo pomoč in se obrnite na zdravstveno ustanovo za ustrezno nego. Natančno odstranite morebitne drobce, ki bi lahko povzročili škodo ali poškodbe na ljudeh ali živalih, ker jih slednji morda ne bi opazili.

Raven hrupa in raven vibracij, ki sta navedeni v teh navodilih, je treba razumeti kot maksimalni vrednosti med uporabo stroja. Uporaba neuravnovešenega rezalnega elementa, prehitro gibanje in opuščanje vzdrževalnih opravil pomembno vplivajo na emisije hrupa in vibracije. To pomeni, da je treba izvajati preventivne ukrepe za preprečitev možnih poškodb zaradi močnega hrupa in vibracij; poskrbite za vzdrževanje stroja, nosite zaščitne glušnike in med delom delajte odmore.

Predolgo izpostavljanje vibracijam lahko povzroči pojav poškodbe ali živčno-žilne težave (znane kot »pojav Raynaud« ali »bela roka«), predvsem pri tistih osebah, ki imajo težave s krvnim obtokom. Simptomi se lahko pokažejo na rokah, zapestjih in prstih ter se izražajo kot izguba občutljivosti, otrplost, srbečica, bolečina, izguba naravne barve ali strukturne spremembe na koži. Te učinke lahko dodatno poslabša tudi nizka temperatura ali premočno stiskanje ročajev. Ob pojavu teh simptomov, je treba skrajšati čas uporabe stroja in se posvetovati z zdravnikom. Omejitve glede uporabe

• Stroja ne smejo uporabljati osebe, ki ga niso sposobne trdno držati z obema rokama in/ali niso sposobne ostati trdno v ravnotežju med delom.

• Nikoli ne uporabljajte stroja, če so njegova varovala poškodovana, manjkajoča ali nepravilno nameščena.

• Ne spreminjajte nastavitev motorja in motorja ne obremenjujte preko mere. Če se stroj uporablja s pretiranimi vrtljaji motorja, je tveganje za osebne poškodbe višja.

• Stroja ne smete pretirano siliti in ne uporabljajte majhnega stroja za preobsežna dela; z uporabo ustreznega stroja zmanjšujete nevarnosti in izboljšate kakovost dela.SL - 4

2.4 VZDRŽEVANJE, SHRANJEVANJE

IN TRANSPORT Redno vzdrževanje in pravilno shranjevanje zagotavljata varno uporabo stroja in visoko raven njegove učinkovitosti. Nikoli ne uporabljajte stroja, če so njegovi deli obrabljeni ali poškodovani. Poškodovane ali obrabljene dele morate vedno zamenjati; ne smete jih popravljati. Uporabljajte samo originalne rezervne dele; uporaba neoriginalnih in/ali nepravilno montiranih rezervnih delov ogroža varnost stroja, lahko povzroči nesreče ali poškodbe na osebah ter proizvajalca oprosti vsake obveznosti ali odgovornosti. Vzdrževanje

• Zaradi zmanjšanja nevarnosti požarov redno pregledujte morebitne sledi puščanja olja in/ali goriva.

• Med reguliranjem stroja bodite pozorni in pazite, da se vam prsti ne zagozdijo med rezalno napravo in ksne dele stroja. Shranjevanje

• Stroja z gorivom v rezervoarju ne shranjujte v prostoru, kjer bi lahko hlapi goriva dosegli plamen, iskrico ali močan vir toplote.

• Za zmanjšanje nevarnosti požara, posod z odpadnimi materiali ne puščajte v prostoru.

2.5 VAROVANJE OKOLJA

Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi stroja, v korist civilnega sožitja in okolja, v katerem živimo.

• Pazite, da s svojim delom ne motite sosedov. Stroj uporabljajte samo ob primernem času (ne zgodaj zjutraj ali pozno zvečer, ko bi lahko motili druge).

• Natančno upoštevajte lokalne predpise za odlaganje embalaže, olja, goriva, ltrov, pokvarjenih delov ali katerega koli elementa, ki močno vpliva na okolje; teh odpadkov ne smete odvreči v smeti, ampak jih morate ločiti in jih izročiti posebnim zbirnim centrom, ki bodo poskrbeli za njihovo reciklažo.

• Natančno upoštevajte lokalne predpise glede odstranjevanja odpadnih materialov.

• Ko stroja ne boste več uporabljali, ga ne smete odvreči v okolje, ampak se obrnite na center za zbiranje odpadkov, v skladu z veljavni lokalnimi predpisi.

PREDVIDENA UPORABA Ta stroj je neprofesionalna vrtna naprava, natančneje prenosna motorna kosa/obrezovalnik tratnih robov z zgorevalnim motorjem. Stroj v glavnem sestavlja motor, ki prek prenosne gredi, obdane s cevjo, in kotnega prenosa poganja rezalno napravo različnih tipov za izvajanje različnih opravil. Upravljavec drži stroj s pomočjo ustreznega pasu in lahko upravlja glavne komande tako, da ostaja vselej na varni razdalji od rezalne naprave.

• košnjo visoke trave, manjših in suhih vej ter olesenelih grmov premera do 2 cm, s pomočjo kovinskih ali plastičnih rezil;

3.1.2 Nepravilna uporaba

Katerakoli druga raba, ki se ne ujema z zgornjimi navedbami, je lahko nevarna in lahko povzroči poškodbe na ljudeh in/ali predmetih. K nepravilni uporabi spada (na primer, a ne samo):

• uporabljati stroj za pometanje;

• obrezovanje žive meje ali druga dela, pri katerih se rezalna naprava ne uporablja pri tleh;

• uporabljati stroj z rezalno napravo nad višino pasu operaterja;

• uporaba stroja za rezanje materialov, ki niso rastlinskega izvora;

• uporaba rezalnih naprav, ki se razlikujejo od navedenih v tabeli "Tehnični podatki". Nevarnost resnih poškodb in ran;

• uporaba stroja s strani več oseb. POMEMBNO V primeru neustrezne uporabe se garancija razveljavi, proizvajalec pa zavrača vsakršno odgovornost in prelaga na uporabnika vse stroške za škodo ali poškodbe njega samega ali drugih oseb.SL - 5

3.2 VARNOSTNI OPOZORILNI ZNAKI

Na stroju so prisotni razni znaki (slika 2). Njihova funkcija je, da upravljavca spomnijo na pravilno ravnanje, z namenom, da stroj uporablja s potrebno pozornostjo in previdnostjo. Pomen znakov: POZOR! NEVARNOST! Nepravilna uporaba tega stroja je lahko nevarna za upravljavca in za druge osebe. POZOR! Preden uporabite stroj, pazljivo preberite priročnik z navodili. Uporabnik tega stroja, ki ga pod normalnimi pogoji vsakodnevno uporablja dlje časa, je lahko izpostavljen ravni hrupa, ki je enaka ali večja od 85 dB (A). Uporabljajte protihrupne glušnike, zaščitna očala in zaščitno čelado. Nosite rokavice in zaščitno obutev! NEVARNOST IZMETAVANJA! Poskrbite, da bodo med uporabo stroja vse osebe in domače živali oddaljeni vsaj 15 metrov! Maksimalna hitrost rezalne naprave. Ne uporabljajte žagastih rezil. Nevarnost: Uporaba žagastih rezil pri modelih, za katere ta rezila niso predvidena, uporabnika izpostavlja nevarnosti zelo hudih ali celo smrtnih poškodb. POZOR! Bencin je vnetljiv! Pred polnjenjem z gorivom je treba počakati, da se motor ohlaja vsaj 2 minuti. Pazite na sunek rezila. POZOR! - Ne približajte se vročim površinam. POMEMBNO Uničene ali nečitljive nalepke je treba zamenjati. Zahtevajte nove nalepke v svojem pooblaščenem servisu.

3.3 IDENTIFIKACIJSKA

TABLICA PROIZVODA Identikacijska etiketa vsebuje naslednje podatke (slika 1):

1. Raven zvočne moči

5. Serijska številka

naprava z okroglim kovinskim diskom in nabrušenimi zobmi na obodu. E. Zaščita rezalne naprave: je varovalo, ki preprečuje predmetom, na katere lahko naleti rezalna naprava, da bi leteli proč od stroja.

2. Žagasto rezilo (če je dovoljeno)

F. Prednji ročaj: ima polkrožno obliko, omogoča vodenje stroja in na njem se nahaja zaščita za nogo. G. Zadnji ročaj: omogoča vodenje stroja in na njem se nahajajo glavne komande za zagon/ugasnitev/pospeševanje. H. Zaščita za nogo: varovalo, ki med uporabo preprečuje nehotene stike z rezalno napravo.

I. Krmilo: ročaj v obliki "rogov",

nameščen prečno in nesimetrično glede na drog; omogoča vodenje stroja; na njegovem desnem koncu se nahajajo glavne komande za zagon/ugasnitev/pospeševanje. J. Prikazovalnik: prikazuje informacije o delovanju in vzdrževanju stroja. K. Vpenjalna točka (za pas): kjer se pas pripne na stroj. L. Pas: oprema iz trakov iz blaga, ki potekajo prek ramen in pomagajo nositi težo stroja med delom.

M. Zaščita rezila (za transport in prenašanje stroja): ščiti pred nehotenimi dotiki rezalne naprave, ki lahko povzročijo hude poškodbe.

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. Zaradi skladiščenja in prevoza nekatere komponente niso montirane takoj v tovarni, temveč jih je treba montirati šele po odstranitvi embalaže, pri čemer je treba slediti naslednjim navodilom. Odstranjevanje embalaže in dokončno montažo morate opraviti na ravni in trdni površini, z zadostnim prostorom za premikanje stroja in embalaže, pri tem pa morate vedno uporabljati ustrezno orodje. Ne uporabljajte stroja, preden ne izvedete vseh navodil v oddelku "MONTAŽA".

2. Preberite dokumentacijo, ki je prisotna

v škatli, vključno s temi navodili.

3. Vzemite iz škatle vse komponente,

v skladu z lokalnimi predpisi.

4.2.1 Montaža prednjega ročaja - Tip I

ustrezno kabelsko objemko (slika 4.E). OPOMBA Če nekoliko odvijete ročko (slika 4.A) lahko krmilo zasukate, tako da zavzame manj prostora, kar pride prav pri shranjevanju stroja.

4.2.3 Montaža krmila - Tip III

1. Vstavite krmilo (slika 5.A) v ležišče

K vsaki rezalni napravi je treba dodati ustrezno specično zaščito, tako kot je navedeno v tabeli Tehnični podatki. Izberite primerno rezalno napravo za delo, ki ga nameravate opraviti, skladno z naslednjimi okvir- nimi navodili:

• Glava z nitjo lahko odstranjuje visoko travo in neolesenelo vegetacijo v bližini ograj, zidov, temeljev, pločnikov, okrog dreves itd. ali pa jo uporabite za popolno čiščenje določenega dela vrta;

REZALNE NAPRAVE Uporabljajte zaščitne rokavice.

2. Namestite zaščito (slika 6. C), tako

da se ujema z izvrtinami na kotnem prenosu (slika 6.B).

3. Pritrdite zaščito (slika 6.C), tako da

(za žagasto rezilo, če je dovoljeno) Ta zaščita ne sme biti uporabljana z drugimi rezalnimi napravami.

1. Odstranite morebitne zaščite, ki se

uporabljajo z drugimi rezalnimi napravami.

REZALNE NAPRAVE Uporabljajte zaščitne rokavice.

koncev transmisijske cevi (slika 11.B); pri tem si oglejte, po čem se razlikujeta.

prožno cev (slika 13.B) v sedež v pogonski enoti (slika 13.C).

7. S pomočjo izvijača odprite varovalno

USTAVITEV MOTORJA Omogoča zaustavitev in zagon motorja. Stikalo ima dva položaja (slika. 14.A): STOP - motor ugasne in ga ni mogoče zagnati. START - motor je mogoče zagnati in spraviti v delovanje.

LOPUTA) (ČE JE PRISOTEN) Uporablja se za zagon hladnega

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. POMEMBNO Stroj je dobavljen brez goriva.

SL - 10 Pas (slika 15.A) mora biti nameščen takole: – naslon (slika 15.A.1), vponka za vpenjanje stroja (slika 15.A.2) in sponka za hitro odpenjanje (slika 15.A.3) na desnem boku; – sponka za hitro odpenjanje spredaj (slika 15.A.4); – jermena naj se križata na hrbtu uporabnika (slika 15.A.6); – zaponke naj bodo pravilno nameščene (slika 15.A.5). Jermeni morajo biti napeti tako, da je teža enakomerna razporejena po ramenih. POMEMBNO V primeru nevarnosti stroj odpnite s pomočjo sponke za hitro odpenjanje (slika 15.A.3).

• Modeli v obliki nahrbtnika Nahrbtnik si je treba nadeti po zagonu stroja. Nahrbtnik (slika 15.B) mora biti nameščen takole: – nosilni jermeni na ramenih upravljavca (slika 15.B.1); – zaponke naj bodo pravilno nameščene (slika 15.B.2). – vponka za vpenjanje stroja na desni strani (slika 15.B.3); – sponka za hitro odpenjanje spredaj (slika 15.B.4); Jermeni morajo biti napeti tako, da je teža enakomerna razporejena po ramenih. POMEMBNO V primeru nevarnosti pas odpnite s pomočjo sponke za hitro odpenjanje (slika 15.B.4).

6.2 VARNOSTNI PREGLEDI

Opravite naslednje varnostne preglede in preverite, ali se rezultati ujemajo s tem, kar navajajo tabele. Pred uporabo vselej opravite varnostne preglede.

6.2.1 Splošni pregled

Predmet Rezultat Ročaji (slika 1.F, slika 1.G, slika 1.I) Čisti, suhi, pravilno in čvrsto pritrjeni na stroj. Zaščita rezalne naprave (Slika 1.E.1, slika 1.E.2) Ustreza uporabljeni rezalni napravi, pravilno in čvrsto pritrjena na stroj, ne obrabljena/pokvarjena ali poškodovana. Predmet Rezultat Vpenjalna točka za pas (slika 1.K) Pravilno nameščena Sponka za hitro odpenjanje (slika 15.A.3, slika 15.B.4) Učinkovit. Mora omogočati hitro odstranitev stroja v primeru nevarnosti. Vijaki na stroju in na rezalni napravi Dobro priviti (ne ohlapni) Rezalna naprava (slika 1.D.1, slika 1.D.2, slika 1.D.3) Ne poškodovana ali obrabljena. Kovinsko rezilo (če je montirano) (slika 1.D.2, slika 1.D.3) Dobro nabrušeno Zračni lter (slika 24.C) Čist Električni kabli in kabel svečke Nepoškodovani, da se prepreči nastajanje isker. Kapica svečke (slika 14.H) Nepoškodovana in pravilno nameščena na svečko

6.2.2 Test delovanja stroja

Opravilo Rezultat Zaženite stroj (odst. 6.3) Rezalna naprava (slika 1.D.1, slika 1.D.2, slika 1.D.3) se ne sme premikati, ko je motor v minimalnem režimu. Istočasno pritisnite na komandni vzvod pospeševalnika (slika 14.B) in varnostni vzvod pospeševalnika (slika 14.C). Vzvoda se morata prosto premikati, ne pretežko. Izpustite komandni vzvod pospeševalnika (slika 14.B) in varnostni vzvod pospeševalnika (slika 14.C) Vzvoda se morata samodejno vrniti v nevtralni položaj in motor se mora vrniti v minimalni režim delovanja. Pritisnite na komandni vzvod pospeševalnika (slika 14.B) komandni vzvod pospeševalnika ostane blokiran (slika 14.B). Pritisnite na stikalo za zagon/zaustavitev motorja (slika 14.A) Stikalo se mora z lahkoto prestavljati iz enega položaja v drugega. Če kakšen izmed rezultatov ni v skladu s tem, kar navaja tabela, stroja ne smete uporabljati! Stroj izročite servisni službi, da ga ustrezno pregleda in popravi.

1.M) (če je bila uporabljena);

3. prepričajte se, da se rezilo (slika 1.D.2,

slika 1.D.3) (če je uporabljeno) ne dotika tal ali drugih predmetov.

dovod goriva (slika 14.F), da olajšate aktivacijo uplinjača. Ko pritisnete, naj bo odprtina pokrita s prstom.

4. Stroj trdno držite na tleh, pri čemer z

eno roko držite pogonsko enoto, da med vžiganjem ne izgubite nadzora (slika 16).

pospeševalnika (slika 14.B) in pustite, da se motor ustali na minimalnem režimu.

9. Preden začnete uporabljati stroj, naj motor

vsaj 1 minuto deluje v minimalnem režimu. POMEMBNO Če ročico zaganjalne vrvice potegnete večkrat, se motor lahko "zalije", kar oteži zagon. V primeru zalitja motorja (glejte odst. 14).

Za vžig toplega motorja (nemudoma po ustavitvi motorja) upoštevajte točke 1 -

OPOMBA Preden začnete prvič kositi, morate pridobiti ustrezne izkušnje s strojem in se seznaniti z najprimernejšimi tehnikami košnje tako,da poskušate pravilno namestiti naramnice in preveze, da trdno zagrabite stroj in opravite gibe, ki jih delo zahteva. Za delo s strojem sledite naslednjim navodilom:

• stroj vselej pripnite na pravilno nameščen pas (glejte odst. 6.1.1);

• stroj morate vselej trdno držati z obema rokama, pogonska enota naj bo na desni strani telesa, rezalni sklop pa pod višino pasu.

Uporabljajte SAMO najlonske niti. Z uporabo kovinskih ali plasticiranih kovinskih niti in/ali niti, ki ne ustrezajo glavi, lahko povzročite resne rane ali poškodbe. Stroja ne uporabljajte za pometanje tako, da nagnete glavo z nitjo. Moč motorja lahko odmetava predmete in drobne kamne do 15 ali več metrov proč ter povzroči materialno škodo ali poškodbe na ljudeh. a. Delo med gibanjem (Košnja) Med delom naj bo hoja zmerna, vaši premiki naj spominjajo na lok pri delu s tradicionalno koso, med tem pa ne nagibajte glave z nitjo (slika 17). Najprej poskusite kositi na primerni višini in na manjšem območju, da se boste navadili ohranjati enakomerno višino košnje; to dosežete s tem, da držite glavo z nitjo na enakomerni razdalji od tal. V težjih pogojih košnje je lahko koristno nagniti glavo z nitjo za približno 30° v levo. Ne uporabljajte te tehnike, če obstaja nevarnost odmetavanja predmetov, ki lahko poškodujejo osebe ali živali ali povzročijo škodo na stvareh. b. Precizna košnja (Obrezava) Stroj naj bo rahlo nagnjen, tako da se spodnji del glave z nitjo ne dotika tal in je nivo košnje na zaželeni višini, rezalna naprava pa mora biti vedno proč od upravljavca.SL - 12 c. Obrezovanje v bližini ograj / robnikov Glavo z nitjo počasi približajte k ograjam, količkom, skalam, zidovom itd. in pri tem ne udarjajte s silo (Slika 18). Če nit udari ob grobo oviro, se lahko strga ali obrabi; če ostane zapletena v ograjo, se lahko nenadoma razcepi na koščke. V vsakem primeru pa se pri obrezovanju okrog pločnikov, temeljev, zidov itd. nit lahko hitreje obrabi. d. Obrezovanje okrog dreves Hodite okrog drevesa od leve proti desni, deblu se približujte počasi, tako da z nitjo ne udarite ob drevo, glava z nitjo pa naj bo rahlo nagnjena naprej (slika 19). Upoštevajte, da najlonska nit lahko razcefra ali poškoduje majhne grme in da udarec niti ob deblo grma ali drevesa z mehko skorjo lahko resno poškoduje rastlino.

Pri uporabi žagastega rezila – če je to dovoljeno – je treba vselej namestiti specično zaščito (pogl. 4.4.2). Rezilo mora biti vedno dobro nabrušeno, da je nevarnost odbojnega udarca čim manjša. V primeru podiranja manjših dreves je treba predvideti, kam bo drevo padlo, in upoštevati tudi smer vetra. Za učinkovito podiranje manjših dreves je treba žagati s hitrim gibom proti veji ali deblu, motor pa naj deluje z maksimalno hitrostjo. Izogibajte se uporabi desnega dela rezila, ker je zaradi smeri rotacije na tem mestu velika nevarnost odbojnega udarca ali zaustavitve rezila (slika 21).

6.4.2 Reguliranje dolžine niti med delom

Ta stroj je opremljen z glavo s polavtomatskim podaljševanjem niti. Dolžino niti je treba regulirati: – kadar se nit obrabi in postane krajša; – kadar opazite, da je vrtenje motorja hitrejše od normalnega; – kadar opazite, da je učinkovitost košnje manjša. Za podaljšanje niti:

• potolcite glavo z nitjo ob tla (slika 22), medtem ko držite komandni vzvod pospeševalnika pritisnjen do konca;

• nit se samodejno podaljša in nož (slika 27.A) odreže njen presežek.

6.5 NASVETI GLEDE UPORABE

Med uporabo je dobro občasno odstraniti travo, ki se ovije okrog stroja. S tem boste preprečili pregretje (slika 1.A), ki ga lahko povzroči trava, zapletena pod zaščito rezalne naprave (slika 1.E.1, slika 1.E.2). Sledite naslednjemu postopku: – ugasnite stroj (odst. 6.6); – odklopite kapico svečke (slika 14.H); – nadenite delovne rokavice; – zapleteno travo odstranite s pomočjo izvijača; na ta način omogočite pravilno ohlajanje motorja. OPOMBA V prvih 6-8 urah delovanja stroja ne uporabljajte motorja pri najvišjih vrtljajih.

Za zaustavitev stroja:

• izpustite komandni vzvod pospeševalnika (slika 14.B) in pustite nekaj sekund delovati motor na minimalnih vrtljajih;

• premaknite stikalo (slika 14.A) v položaj «O»;

• počakajte na zaustavitev rezalne naprave. Po postavitvi plina na minimum je treba počakati nekaj sekund, preden se rezalna naprava ustavi. POMEMBNO Vselej ugasnite stroj, ko se morate premakniti z enega na drugo delovno območje. Takoj po ugasnitvi je motor lahko zelo vroč. Ne dotikajte se ga. Obstaja nevarnost opeklin.

• Opraviti čiščenje (odst. 7.4).

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. Preden začnete s kakršnim koli vzdrževalnim opravilom, je treba:

• pri mirujoči rezalni napravi namestiti zaščito rezila (razen v primeru posegov na rezilu samem);

• počakati, da se motor ohladi, preden stroj postavite v kateri koli prostor;

• nadeti primerna oblačila, delovne rokavice in zaščitna očala;

• preberite ustrezna navodila;

• Opis pogostnosti in vrste posegov se nahaja v "Tabeli vzdrževanja" (glejte pogl. 13). Tabela vam bo v pomoč pri ohranjanju učinkovitosti in varnosti vašega stroja. V njej so navedena poglavitna opravila in časovni intervali, v katerih je treba opraviti vsako izmed njih. Vsakega izmed posegov opravite v skladu s prvim predpisanim rokom, ki se uresniči.

• Uporaba neoriginalnih nadomestnih delov in opreme lahko negativno vpliva na delovanje in na varnost stroja. Proizvajalec zavrača vsakršno odgovornost v primeru škode ali poškodb, ki bi izvirale iz neoriginalnih proizvodov.

Ta stroj je opremljen z dvotaktnim motorjem, ki za svoje delovanje potrebuje mešanico bencina in motornega olja. POMEMBNO Uporaba samega bencina poškoduje motor in je vzrok za razveljavitev garancije. POMEMBNO Za ohranjanje učinkovitosti in zagotavljanje dolge življenjske dobe mehanskih delov uporabljajte samo kvalitetna goriva in maziva.

7.2.1 Karakteristike bencina

Uporabljajte samo bencin brez svinca (neosvinčeni) z oktanskim številom, ki ne sme biti manjše od 90 N.O. POMEMBNO Če neosvinčeni bencin hranite več kot 2 meseca v posodi, se na dnu naberejo usedline. Vedno uporabljajte svež bencin!

7.2.2 Karakteristike olja

Uporabljajte samo visokokakovostno sintetično olje, specično za dvotaktne motorje. Pri vašem prodajalcu so na razpolago olja, ki so posebej narejena za ta tip motorja in zagotavljajo visoko stopnjo zaščite. Uporaba teh olj omogoča pripravo 2,5% mešanice, sestavljene iz 1 dela olja na vsakih 40 delov bencina.

7.2.3 Priprava in shranjevanje mešanice

Za pripravo mešanice:

4. Pazljivo odprite zamašek rezervoarja, da se

Po uporabi vselej očistite stroj. Za omejitev nevarnosti požara: – skrbite, da bo stroj, še zlasti motor, prost ostankov trave, listja ali odvečne maščobe; – pogosto očistite rebra valja s stisnjenim zrakom in iz območja dušilca odstranite vejice, liste ali druge ostanke. Zaradi preprečevanja pregrevanja in poškodb motorja morajo biti sesalne rešetke zraka za hlajenje vedno čiste in brez ostankov žagovine in drugih drobcev.

• Redno preverjajte, ali so ročaji čvrsto pritrjeni.

1. Odpnite cev (slika 23.B) na strani motorja;

dokler se mast ne porazdeli po vsej površini; nato vse ponovno montirajte (odst. 4.6)

8.3 ČIŠČENJE ZRAČNEGA FILTRA

POMEMBNO Čiščenje zračnega ltra je bistvenega pomena za dobro delovanje in dolgo življenjsko dobo stroja. Ne delajte brez ltra ali s poškodovanim ltrom, da ne povzročite nepopravljive škode na motorju. Čiščenje opravite na vsakih 15 ur dela. Za čiščenje ltra:

Občasno demontirajte in očistite svečko ter s kovinsko ščetko odstranite morebitne nanose (slika 26). Preglejte in nastavite pravilno razdaljo med elektrodami (Slika 26). Ponovno montirajte svečko in jo s priloženim ključem privijte do konca. V primeru pregorelih elektrod ali poškodovanega izolatorja, vsekakor pa na vsakih 100 ur delovanja, zamenjajte svečko z drugo s sorodnimi značilnostmi.

8.5 VZDRŽEVANJE REZALNE NAPRAVE

Med posegi na rezalni napravi bodite pozorni, ker se rezalna naprava lahko giblje kljub odklopljenemu kablu svečke. Na tem stroju je predvidena uporaba rezalnih naprav s šifro, ki je navedena v tabeli Tehnični podatki. Zaradi razvoja artikla bodo rezalne naprave, navedene v tabeli "Tehnični podatki", lahko sčasoma nadomeščene z drugimi, ki bodo imele enakovredne lastnosti, kar se tiče varnega delovanja in možnosti medsebojnega zamenjavanja. Rezalne naprave se ne dotikajte, dokler kabel svečke ni bil odklopljen in dokler se rezilo ni popolnoma zaustavilo. Uporabljajte zaščitne rokavice.SL - 15

obeh odprtin za izhod niti ga potisnite, tako da pogleda ven iz nasprotne odprtine.

3. Poskrbite, da bosta oba konca niti, ki

izhajata iz nasprotnih odprtin, enako dolga.

33.A) v njegovo ležišče;

Uplinjač je tovarniško nastavljen tako, da v skladu z veljavnimi predpisi v vsaki situaciji omogoča doseganje najboljšega učinka in minimalno emisijo škodljivih plinov.SL - 16 V primeru slabega delovanja stroja se obrnite na svojega prodajalca, da bo pregledal, kako delujeta uplinjanje in motor.

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati pri shranjevanju, so opisani v odst. 2.4. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. Če stroja ne nameravate uporabljati več kot 2-3 mesece, je treba opraviti nekaj posegov, s katerimi se boste izognili težavam ob ponovni uporabi ali trajnim poškodbam motorja. Preden stroj shranite:

1. Na prostem in pri hladnem motorju

6. Preglejte, če so na stroju kakšne poškodbe.

– v suhem prostoru; – v zavetju pred vremenskimi vplivi; – s pravilno nameščeno zaščito rezila; – na mestu, ki je izven dosega otrok; – prepričajte se, da ste z njega odstranili ključe ali orodje za vzdrževanje. Ko nameravate stroj ponovno usposobiti, ga pripravite skladno z navodili v poglavju "6. Uporaba stroja".

10. PREMIKANJE IN TRANSPORT

Ko stroj premikate ali prevažate, je treba: – Zaustavite stroj. – Odklopite kapico svečke (slika 14.H). – Nositi močne delovne zaščitne rokavice. – Pri mirujoči rezalni napravi nataknite zaščito rezila. – Držati stroj izključno za ročaje in obrniti rezalno napravo nasprotno od smeri vaše hoje. Pri prevažanju stroja z vozilom je treba: – stroj namestiti tako, da ne bo nikogar ogrožal; – ga trdno pritrditi na vozilo z vrvmi ali verigami, da se prepreči prevrnitev, morebitna poškodba in uhajanje goriva.

11. SERVIS IN POPRAVILA

Ta priročnik daje vsa potrebna navodila za upravljanje stroja in za pravilno osnovno vzdrževanje, ki ga lahko opravlja uporabnik. Vse postopke vzdrževanja in naravnavanja, ki niso opisani v tem priročniku, mora opraviti vaš prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravilno izvedbo teh del in za ohranjanje originalne varnosti stroja. Zaradi posegov, opravljenih v neprimernih ustanovah ali s strani neusposobljenih oseb, se razveljavi vsakršna oblika garancije in vsakršna odgovornost proizvajalca.

• Izključno pooblaščene servisne delavnice smejo izvajati popravila in vzdrževalna opravila v okviru garancije.

• Pooblaščeni servisi uporabljajo izključno originalne nadomestne dele. Originalni nadomestni deli in originalna oprema so bili izdelani posebej za te stroje.

• Neoriginalni nadomestni deli in oprema niso potrjeni. Uporaba neoriginalnih nadomestnih delov in opreme povzroči razveljavitev garancije.

• Priporočamo, da stroj enkrat na leto zaupate pooblaščenemu servisu, da izvede vzdrževalna in servisna opravila ter pregled varnostnih naprav.

Garancija pokriva vse napake materialov in izdelave. Uporabnik mora natančno spoštovati vsa navodila, ki jih vsebuje priložena dokumentacija. Garancija ne pokriva poškodb, ki izvirajo iz:

• Pomanjkljive seznanitve s spremljajočo dokumentacijo.

• Uporabe neoriginalnih nadomestnih delov.

• Uporabe opreme, ki je ni dobavil proizvajalec ali je proizvajalec ni odobril. Poleg tega garancija ne pokriva:

• Normalne obrabe potrošnih materialov, kot so rezalne naprave, varnostni vijaki.

Pogostnost Poseg STROJ MOTOR Pregled vseh spojev (glejte pogl. 7.5) Varnostni pregledi / Preveritev komand (glejte pogl. 6.2) Splošno čiščenje in pregled (glejte pogl. 7.4) Mazanje kotnega prenosa in prožne cevi (glejte pogl. 8.1, 8.2) Kontrola/ dolivanje goriva (glejte pogl. 7.3) Splošno čiščenje in pregled (glejte pogl. 7.4) Čiščenje zračnega ltra (glejte pogl. 8.3) Zamenjava zračnega ltra (glejte pogl. 8.3) Čiščenje svečke (glejte pogl. 8.4.) Zamenjava svečke (glejte pogl. 8.4) Pritrditev vijakov izpušnega glušnika * Zamenjava ltra goriva * Čiščenje izpušne odprtine cilindra in krilc cilindra * Pred vsako uporabo

nima dovolj moči Zamašen zračni lter Očistite in/ali zamenjajte lter (glejte odst. 8.3). Problemi z uplinjanjem Pokličite pooblaščeni servis.

neenakomerno ali ob obremenitvi nima moči Umazana svečka ali nepravilna razdalja med elektrodama Kontrolirajte svečko (glejte odst. 8.4). Problemi z uplinjanjem Pokličite pooblaščeni servis.

preveč kadi Napačna sestava mešanice Mešanico pripravite po navodilih (glejte odst. 7.2) Problemi z uplinjanjem Pokličite pooblaščeni servis.

5. Zalitje motorja Pri vključeni startni loputi ste večkrat

nenormalno vibrirati Poškodba ali popustitev spojev Zaustavite stroj in iztaknite kabel svečke (slika 14.H). Preverite, če je prišlo do poškodb Preverite, če obstajajo popuščeni spoji in jih po potrebi zatisnite Poskrbite za ustrezne preglede, zamenjave ali popravila v pooblaščenem servisu.

8. Stroj je zadel ob tujek Poškodba ali popustitev spojev Zaustavite stroj in iztaknite

kabel svečke (slika 14.H). Preverite, če je prišlo do poškodb Preverite, če obstajajo popuščeni spoji in jih po potrebi zatisnite Poskrbite za ustrezne preglede, zamenjave ali popravila v pooblaščenem servisu. Če težave ostajajo tudi potem, ko ste izvedli zgoraj opisana opravila, se posvetujte s svojim prodajalcem.SR - 1

4. Sklicevanje na usklajene predpise

g) Izmerjen nivo zvočne moči h) Zagotovljen nivo zvočne moči j) Neto instalirana moč n) Oseba, pooblaščena za sestavo tehnične knjižice: o) Kraj in datum BS (Prijevod originalnih uputa)

4. Sklicevanje na usklajene predpise

g) Izmerjen nivo zvočne moči h) Zagotovljen nivo zvočne moči j) Neto instalirana moč n) Oseba, pooblaščena za sestavo tehnične knjižice: o) Kraj in datum BS (Prijevod originalnih uputa)
