BRUGSANVISNING SBC 646 F STIGA

DANSK - Oversættelse af den originale brugsanvisning DA

[3] 2-taktsmotor med luftkøling

[4] Slagvolumen

[5] Effekt

[6] Omdrejningshastighed med motor i tomgangshastighed

[9] Maksimalt omdrejningstal for redskabet (trådhovede)

[10] Maksimalt omdrejningstal for redskabet (klinger)

[11] Brændstofstankens kapacitet

[12] Blanding (Benzin: 2-taktsolie)

[13] Tændrør

[18] Diameter af tråd i hovedet (maks.)

[19] Skæreanordningens varenr.

[20] Skæreanordningens varenr. (8-tands klinge)

[21] Skæreanordningens varenr. (savklinge)

[23] Beskyttelsens varenummer (sav-klinge)

[24]Vægt

[25] Forreste, Bagerste håndtag

[26] Håndtag

[27] Lydtryksniveau

[28] Usikkerhed

[29] Målt lydeffektniveau

[30] Garanteret lydeffektniveau

[32] Vibrationer overført til hånden på bagerste håndtag

[33] Vibrationer overført til hånden på højre håndtag

[18] Diameter for trådspolens tråd (maks)

[31] Vibrationer på handen på det främre handtaget

[32] Vibrationer på handen på det bakre handtaget

3.1 Beskrivelse af maskinen og dens tilsigtede anvendelse....4

3.2 Sikkerhedsmærkning 5
3.3 Typeskilt på produktet 5
3.4 Hovedkomponenter....6

1. MONTERING....6

4.1 Montering af komponenter 6
4.2 Montering af håndtagene 7
4.3 Vælg skæreanordningen og dens tilhørende skærm....7
4.4 Montering af skæreanordningens skærm...... 7
4.5 Montering/afmontering af skæreanordningen 8
4.6 Montering af det bøjelige transmissionsrør..... 8

1. BETJENINGSORGANER....9

5.1 Kontakt til start/standsning af motor ..... 9
5.2 Hastighedsregulator....9
5.3 Sikkerhedshåndtag til hastighedsregulator..... 9
5.4 Håndtag til manuel start 9
5.5 Choker (starter) (findes kun i nogle modeller) 9
5.6 Spædepumpe (primer) 9
5.7 Display (hvis relevant) 9

1. BRUG AF MASKINEN 9

6.1 Klargøring.... 10
6.2 Sikkerhedskontroller.... 10
6.3 Start 11
6.4 Kørsel.... 11
6.5 Tips til brugen.... 12
6.6 Standsning....13
6.7 After brug 13

1. ALMINDELIG VEDLIGEHOLDELSE....13

7.1 Generelle oplysninger 13
7.2 Forberedelse af benzinen....13
7.3 Påfyldning af brændstof 14
7.4 Rengøring af maskinen og motoren.... 14
7.5 Fastgøringsskruer og -møtrikker.... 14

1. EKSTRAORDINÆR VEDLIGEHOLDELSE......14

8.1 Smøring af vinkelgearet.... 14
8.2 Smøring af den bøjelige aksel 14
8.3 Rensning af luftfilter.... 14
8.4 Tændrør 15
8.5 Vedligeholdelse af skæreanordning ..... 15
8.6 Slibning af trådskærekniven 16
8.7 Justering af tomgangshastigheden 16
8.8 Karburator 16

1. OPMAGASINERING....16

2. FLYTNING OG TRANSPORT 16

3. SERVICE OG REPARATIONER....17
4. GARANTIDÆKNING 17
5. TABEL FOR VEDLIGEHOLDELSE 18
6. PROBLEMER OG DERES L∅SNING....19

1. GENERELLE OPLYSNINGER

1.1 SÅDAN LÆSES BRUGSANVISNINGEN

Visse afsnit i manualen indeholder oplysninger af særlig vigtighed med hensyn til sikkerhed eller funktion. Disse oplysningerne angives efter disse kriterier:

BEMÆRK eller VIGTIGT Indeholder detaljer eller yderligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen, materielle skader eller kvæstelser.

Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medføre risiko for personskade og/eller skader på tredjepart eller på materiel.

Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vejledning. Kontrollér om den pågældende funktion findes på din egen model.

Samtlige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdsposition.

1.2 HENVISNINGER

1.2.1 Figurer

Figurerne i denne vejledning er nummererede 1, 2, 3 osv.

Komponenterne i figurerne er mærket med bogstaverne A, B, C osv.

En henvisning til komponent C i figur 2 vil blive angivet med teksten: "Se fig. 2.C" eller blot "(fig. 2.C)".

Figurerne er udelukkende beregnet til illustrationsformål. De faktiske komponenter kan være anderledes end hvad der er angivet på tegningerne.

1.2.2 Overskrifter

Brugsanvisningen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsn.

er angivet med forkortelserne kap. eller afsn. og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsn. 2.1".

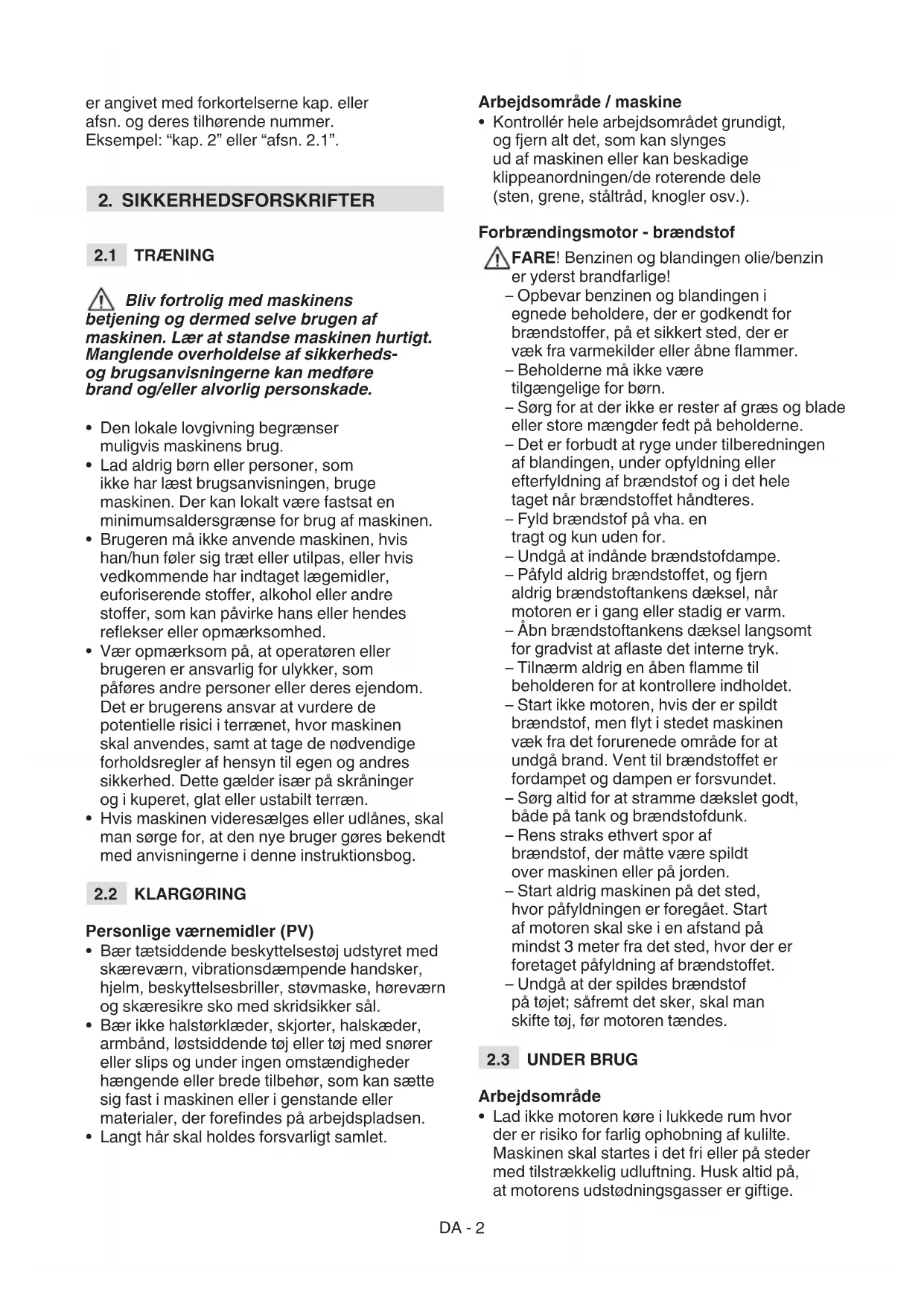

2. SIKKERHEDSFORSKRIFTER

2.1 TRÆNING

Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse maskinen hurtigt. Manglende overholdelse af sikkerheds- og brugsanvisningerne kan medføre brand og/eller alvorlig personskade.

• Den lokale lovgivning begrænser muligvis maskinens brug.
• Lad aldrig børn eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt være fastsat en minimumsaldersgrænse for brug af maskinen.
• Brugeren må ikke anvende maskinen, hvis han/hun føler sig træt eller utilpas, eller hvis vedkommende har indtaget lægemidler, euforiserende stoffer, alkohol eller andre stoffer, som kan påvirke hans eller hendes reflekser eller opmærksomhed.
• Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skråninger og i kuperet, glat eller ustabilt terræn.
• Hvis maskinen videresælges eller udlånes, skal man sørge for, at den nye bruger gøres bekendt med anvisningerne i denne instruktionsbog.

2.2 KLARG∅RING

Personlige værnemidler (PV)

• Bær tætsiddende beskyttelsestøj udstyret med skæreværn, vibrationsdæmpende handsker, hjelm, beskyttelsesbriller, støvmaske, høreværn og skæresikre sko med skridsikker sål.
• Bær ikke halstørklæder, skjorter, halskæder, armbånd, løstsiddende tøj eller tøj med snører eller slips og under ingen omstændigheder hængende eller brede tilbehør, som kan sætte sig fast i maskinen eller i genstande eller materialer, der forefindes på arbejdspladsen.
• Langt hår skal holdes forsvarligt samlet.

Arbejdsområde / maskine

- Kontrollér hele arbejdsområdet grundigt, og fjern alt det, som kan slynges ud af maskinen eller kan beskadige klippeanordningen/de roterende dele (sten, grene, ståltråd, knogler osv.).

Forbrændingsmotor - brændstof

⚠️ FARE! Benzinen og blandingen olie/benzin er yderst brandfarlige!

– Opbevar benzinen og blandingen i egnede beholdere, der er godkendt for brændstoffer, på et sikkert sted, der er væk fra varmekilder eller åbne flammer.
– Beholderne må ikke være tilgængelige for børn.
– Sørg for at der ikke er rester af græs og blade eller store mængder fedt på beholderne.
– Det er forbudt at ryge under tilberedningen af blandingen, under opfyldning eller efterfyldning af brændstof og i det hele taget når brændstoffet håndteres.
– Fyld brændstof på vha. en tragt og kun uden for.
– Undgå at indände brændstofdampe.
– Påfyld aldrig brændstoffet, og fjern aldrig brændstoftankens dæksel, när motoren er i gang eller stadig er varm.
– Åbn brændstoftankens dæksel langsomt for gradvist at aflaste det interne tryk.
– Tilnærm aldrig en åben flamme til beholderen for at kontrollere indholdet.
- Start ikke motoren, hvis der er spildt brændstof, men flyt i stedet maskinen væk fra det forurenede område for at undgå brand. Vent til brændstoffet er fordampet og dampen er forsvundet.
– Sørg altid for at stramme dækslet godt, både på tank og brændstofdunk.
– Rens straks ethvert spor af brændstof, der måtte være spildt over maskinen eller på jorden.
- Start aldrig maskinen på det sted, hvor påfyldningen er foregået. Start af motoren skal ske i en afstand på mindst 3 meter fra det sted, hvor der er foretaget påfyldning af brændstoffet.
– Undgå at der spildes brændstof på tøjet; såfremt det sker, skal man skifte tøj, før motoren tændes.

2.3 UNDER BRUG

Arbejdsområde

- Lad ikke motoren køre i lukkede rum hvor der er risiko for farlig ophobning af kulilte. Maskinen skal startes i det fri eller på steder med tilstrækkelig udluftning. Husk altid på, at motorens udstødningsgasser er giftige.

• Under start af maskinen må man ikke rette lydpotten og hermed udstødningsgassen mod brandfarlige materialer.
• Maskinen må ikke anvendes i eksplosionsfarlige miljøer, i nærheden af brandfarlige væsker, gas eller støv. Elektriske kontakter eller mekanisk gnidning kan skabe gnister, som kan antænde støv eller dampe.
• Arbejd udelukkende i dagslys eller med en god kunstig belysning. Sigtforholdene skal være gode.
• Personer, børn og dyr skal holdes væk fra arbejdsområdet. Børn skal overvåges af en anden voksen.
• Kontrollér, at andre mennesker befinder sig i en afstand på mindst 15 meter fra maskinens arbejdsradius, eller mindst 30 meter ved vanskelige klipninger;
• Undgå så vidt muligt at arbejde over våd eller glat jord, eller på en jordbund, der er alt for ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet.
• Vær særligt opmærksom på ujævnt terræn (buler, forhøjninger), skråninger og skjulte farer og vær opmærksom på eventuelle forhindringer, som kan begrænse udsynet.
• Vær meget forsigtig i nærheden af grøfter, afgrunde eller volde.
• Arbejdet skal altid foregå på tværs af skråningen, og aldrig op og ned. Pas godt på retningsskiftene, og sørg for sikkert fodfæste og for at arbejdspositionen er bag på skæreanordningen.
• Vær opmærksom på trafikken, hvis maskinen anvendes i nærheden af veje.

Betjening

• Under arbejdet skal maskinen altid fastholdes med begge hænder, med motorenheden på kroppens højre side og skæreanordningen under bæltestedet.
• Antag en fast og stabil stilling og udvis varsomhed.
• Du bør altid gå med maskinen, ikke løbe.
• Under arbejdet skal maskinen altid være fastspændt til bæreselen.
• Hold altid hænder og fødder væk fra skæreanordningen, både under opstart og under drift af maskinen.
• Advarsel: skæreanordningen fortsætter med at dreje nogle sekunder efter at den er frakoblet eller efter slukning af motoren
• Pas på eventuel udslyngning af materiale forårsaget af klippeanordningen.
• Vær forsigtig med ikke at støde skæreanordningen voldsomt mod fremmedlegemer/forhindringer. Hvis skæreanordningen kommer i kontakt med en forhindring/en genstand, kan der opstå tilbageslag (kickback). Denne kontakt kan

forårsage et meget hurtigt slag i den modsatte retning og skubbe skæreanordningen opad og mod brugeren. Tilbageslaget kan medføre, at brugeren mister herredømmet over maskinen med mulighed for yderst alvorlige konsekvenser. For at undgå risikoen for tilbageslag skal man træffe de herunder anførte forholdsregler:

– Hold godt fast i maskinen med to hænder og hold kroppen og armene i en stilling som gør det muligt at modstå tilbageslagets kraft.
– Hold ikke armene for højt, og skær ikke over hoftehøjde.
- Brug udelukkende de skæreanordninger som er angivet af producenten.
- Overhold producentens vedligeholdelsesvejledning for skæreanordningen.

- Pas på muligheden for kvæstelser fra enhver form for anordning til skæring af tråden.

- Advarsel: klippeanordningen fortsætter med at dreje, også efter motoren er slukket.

- Rør ikke ved dele af motoren som under driften bliver varme. Risiko for forbrænding.

- For at undgå brandrisiko, må maskinen ikke efterlades i umiddelbar nærhed af tørre blade, græs eller andet brandbart materiale, mens motoren er varm.

- Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og flyt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser på sig selv eller andre personer. Yd straks den nødvendige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr.

- Det oplyste støj- og vibrationsniveauet i denne betjeningsvejledning svarer til maskinens maksimale driftsværdier. Brug af en ikke-afbalanceret skæreanordning, for høj kørehastighed eller manglende vedligeholdelse kan have en markant indflydelse på støj- og vibrationsniveauet. Det er derfor nødvendigt at forebygge mulige skader som følge af høj støj og vibrationer. Vedligehold maskinen, bær høreværn og hold pauser under arbejdet.

- Langvarig udsættelse for vibrationer kan medføre skader og neurovaskulære forstyrrelser (nærmere betegnet: "Raynauds fænomen" eller "hvide fingre), specielt hos personer, der lider af kredsløbsforstyrrelser. Symptomerne, som kan involvere hænder, håndled og fingre, viser sig som tab af følsomhed, sløvhed, kløen, smerter, affarvning

og ændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/eller et overdrevet greb på håndtagene. Så snart symptomerne viser sig, reducér da maskinens anvendelsestid, og kontakt en læge.

Begrænsninger ved brug

• Maskinen må ikke anvendes af personer, der ikke er i stand til at holde den fast med begge hænder og/eller personer, der ikke er i stand til at opretholde en stabil balance under arbejdet.
• Anvend aldrig maskinen med beskadigede, manglende eller forkert placerede beskyttelsesanordninger.
• Motorens indstillinger må ikke ændres, og den må ikke tunes. Hvis man får motoren til at køre med et for højt omdrejningstal, øges risikoen for personskader.
• Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en lille maskine for at udføre et hårdt arbejde; brugen af en hensigtsmæssig maskine mindsker risiciene og forbedrer arbejdets kvalitet.

2.4 VEDLIGEHOLDELSE, OPMAGASINERING OG TRANSPORT

En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne.

⚠️ Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres. Brug originale reservedele: anvendelse af reservedele af anden kvalitet og/eller reservedele, der ikke er korrekt monteret, forringer maskinens sikkerhed, kan medføre ulykker eller personskader og friholder fabrikanten fra enhver forpligtelse og ansvar.

Vedligeholdelse

• For at reducere brandrisikoen skal det med jævne mellemrum kontrolleres, at der ikke er olie og/eller brændstoflækager.
• Vær forsigtig i forbindelse med justering af maskinen for at undgå at klemme fingrene mellem skæreanordningen og maskinens faste dele.

Opmagasinering

• Anbring ikke en maskine med brændstof i tanken i et rum, hvor brændstofdampen kan nå en flamme, en gnist eller en varmekilde.
• For at mindske risikoen for brand må kasser med opskåret materiale ikke efterlades i et lukket rum.

2.5 MILJ∅BESKYTTELSE

Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i.

• Undgå at være til gene for nabolaget. Brug kun maskinen på fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten, når der kan være til gene for de nærmeste omgivelser).
• Overhold nøje de lokale bestemmelser hvad angår bortskaffelse af emballage, olie, brændstoffer, batterier, filtre, slidte dele og andre komponenter, som kan påvirke miljøet. Disse typer affald må ikke bortskaffes sammen med det almindelige husholdningsaffald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sørge for genanvendelse af materialerne.
  • Overhold nøje de lokale bestemmelser vedrørende bortskaffelse af restmaterialet efter brug.
• Efter endt levetid må maskinen ikke efterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaffelse i henhold til de gældende lokale bestemmelser.

3. KEND DIN MASKINE

3.1 BESKRIVELSE AF MASKINEN OG DENS TILSIGTEDE ANVENDELSE

Denne maskine er et redskab til havepleje og navnlig en bærbar buskrydder/kantklipper med forbrændingsmotor beregnet til hobbybrug.

Maskinen består hovedsageligt af en motor, som driver en skæreanordning via en transmissionsaksel i et rør og en vinkel-anordning. Den kan udstyres med forskellige skæreanordninger alt efter arbejdets art.

Brugeren kan bære maskinen i en bæresele for at kunne have fuld kontrol over maskinen i sikker afstand af skæreanordningen.

3.1.1 Tilsigtet brug

Denne maskine er designet og fremstillet til:
- skæring af græs og ikke-træagtige vegetation vha. en nylonsnor, som sidder i et trådhoved.
- skæring af højt græs, ukrudt, mindre grene og træagtige buske med en diameter på op til 2 cm, ved hjælp af klinger i metal eller plastik.
- skæring af træagtige dele og fældning af små træer (kun med savklinge, hvis det er tilladt).
- kun at blive brugt af én bruger.

3.1.2 Utilsigtet brug

Enhver anden brug end den ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Uegnet brug er for eksempel følgende (men ikke udelukkende):

• anvendelse af maskinen som fejemaskine;
• at trimme hække eller at udføre arbejde, hvor skæresystemet ikke anvendes i terrænhøjde.
• beskæring af træer.
• anvendelse af maskinen med skæresystemet over brugerens bæltested;
• anvendelse af maskinen til skæring af materialer af ikke-vegetabilsk oprindelse.
• brug af skæreredskaber som afviger fra dem anført i tabellen "tekniske data". Risiko for sår og snit;
• når maskinen anvendes af flere brugere.

VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophører producentens ansvar, hvilket betyder, at brugeren selv er ansvarlig for eventuelle udgifter som følge af skader eller kvæstelser på sig selv eller andre personer.

3.2 SIKKERHEDSMÆRKNING

Maskinen er mærket med forskellige symboler (fig. 2). Symbolerne skal huske brugeren på de handlinger, som skal udføres for at benytte maskinen på sikker vis.

Symbolernes betydning:

ADVARSEL! FARE! Hvis denne maskine anvendes ukorrekt, kan den være farlig for brugeren og andre.

ADVARSEL! Læs brugsanvisningen inden brug af denne maskine.

Brugeren af denne maskine, når denne anvendes under normale betingelser hver dag og kontinuerligt, kan udsættes for et støjniveau på 85 dB (A) eller mere. Anvend høreværn, beskyttelsesbriller og beskyttelseshjelm.

Bær arbejdshandsker og sikkerhedsfodtøj!

FARE FOR UDSLYNGNING!

Når maskinen er i brug, skal samtlige personer og/eller husdyr holdes i en afstand på mindst 15 m fra maskinen!

Maksimal hastighed for skæreindretning.

Rundsav-klinger må ikke anvendes. Fare: Anvendelse af rundsav-klinger i modeller, hvor de ikke er beregnet til det udsætter brugeren for risiko for alvorlige kvæstelser eller dødsfald.

ADVARSEL! Benzin er brandfarlig. Lad motoren afkøle i mindst 2 minutter, inden påfyldning af brændstof.

Pas på klingens kraft.

ADVARSEL! - Hold Dem på afstand af de varme overflader.

VIGTIGT Hvis mærkaterne er blevet ødelagt eller er ulæselige, bør de udskiftes. Ret henvendelse til dit autoriserede servicecenter for at få udleveret nye mærkater.

Produktets typeskilt indeholder de følgende data (fig. 1):

1. Lydeffektniveau
2. Overensstemmelsesmærkning
3. Konstruktionsmåned-/år
4. Type af maskine
5. Serienummer
6. Fabrikantens navn og adresse
7. Varenummer

Skriv maskinens identifikationsoplysninger i felterne på etiketten på indersiden af forsiden.

VIGTIGT Anvend identifikationsdataene på typeskiltet hver gang der rettes henvendelse til det autoriserede servicecenter.

VIGTIGT Eksemplet på

overensstemmelseserklæringen findes på de sidste sider i denne manual.

3.4 HOVEDKOMPONENTER

Maskinen er konstrueret af følgende hovedkomponenter, som har følgende funktioner (fig.1):

A. Motor: overfører bevægelse til skæreanordningen via transmissionsrøret og vinkelgearet.
B. Transmissionsrør: inden i stangen løber transmissionsakslen, der har til opgave at overføre den roterende bevægelse til vinkelgearet.
1. Stift transmissionsrør
2. Bøjeligt transmissionsrør
C. Vinkelgear: enden af transmissionsrøret som overfører bevægelsen til skæreanordningen.
D. Skæreanordning: er den del som klipper vegetationen.

1. Trådhoved: skæreanordning med nylonsnor.

2. Klinge med 3 spidser, 4 spidser og 8 spidser: skæreanordning med metalskive.

3. Savklinge (hvis tilladt): cirkulær skæreanordning med metalskive med savtænder langs kanten.

E. Beskyttelse for skæreanordning: er en sikkerhedsbeskyttelse for at forhindre udslyngning af eventuelle genstande, der opsamles af skæreanordningen.

F. Forreste håndtag: er et halvrundt greb som gør det muligt at styre maskinen, og som holder benbeskyttelsen.

G. Bagerste håndtag: gør det muligt at styre maskinen, og har de vigtigste betjeningsknapper til at tænde/slukke/accelerere maskinen.

H. Skærm til benbeskyttelse: er en sikkerhedsbeskyttelse som forhindrer utilsigtet kontakt med skæreanordningen under brugen.

I. Styr: håndtag med form som "kohorn" som sidder på tværs af stangen og asymmetrisk i forhold til den. Håndtaget gør det muligt at styre maskinen og en del af de vigtigste betjeningsknapper til at tænde/slukke/accelerere maskinen sidder på højre side af det.

J. Display: vises oplysninger om funktioner og om maskinens vedligeholdelse.

K. Kobling til seleværk: hvor selen skal fastgøres til maskinen.

L. Seleværk: består af stofremme som føres over skuldrene og hjælper med at holde maskinens vægt under arbejdet.

1. dobbeltsele

2. med rygsæk

M. Klingebeskyttelse (til transport og flytning af maskinen): beskytter mod utilsigtet kontakt med skæreanordningen, hvilket kan forårsage alvorlig personskade.

4. MONTERING

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede på fabrikken. Disse komponenter skal monteres efter fjernelse af emballagen.

⚠ Udpakningen og afslutningen af monteringen skal udføres på et plant og solidt underlag, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, og altid med anvendelse af egnet værktøj. Tag ikke maskinen i brug før instruktionerne i afsnittet "MONTERING" er fuldførte.

4.1 MONTERING AF KOMPONENTER

Alle nødvendige dele til monteringen findes i emballagen.

4.1.1 Udpakning

1. Åbn emballagen forsigtigt for ikke at risikere at tabe enkeltdele

2. Læs dokumentationen i kassen, inklusiv denne vejledning.

3. Tag alle ikke-monterede enkeltdele ud af kassen.
4. Tag kratrydderen ud af emballagen.
5. Bortskaf kasse og emballage i overensstemmelse med de lokale bestemmelser.

4.2 MONTERING AF HÅNDTAGENE

4.2.1 Montering af det forreste håndtag - Type I

1. Placér beslaget (fig. 3.A) ved at indsætte stiften (fig. 3.A.1) i et af hullerne i transmissionsrøret.
2. Montér det forreste håndtag som er udstyret med benbeskyttelse (fig. 3.B) ved hjælp af skruerne (fig. 3.C) og vær opmærksom på, at de to vibrationsdæmpende halvcirkler forbliver på deres plads (fig.3.D).
3. Spænd skruerne helt (fig. 3.C).

4.2.2 Montering af styret - type II

1. Skru den midterste fingerskrue af (fig. 4.A) ud og tag beslaget af (fig. 4.B).
2. Montér styret (fig. 4.C) og sørg for, at betjeningsknapperne sidder til højre.
3. Drej styret til den mest behagelige arbejdsposition, og fastspænd det ved hjælp af beslaget (fig. 4.B) og fingerskruen (fig. 4.A).
4. Fastgør kappen til betjeningsknapperne (fig. 4.D) til kabelholderen (fig. 4.E).

BEMÆRK Ved at løsne fingerskruen (fig. 4.A) kan styret drejes, så maskinen fylder mindre i forbindelse med opbevaring.

4.2.3 Montering af styret - type III

1. Montér styret (fig. 5.A) i lejet på transmissionsrøret (fig. 5.B), og sørg for, at betjeningsknapperne sidder til højre.
2. Skru fingerskruen i og stram den (fig. 5.C) på styret (fig. 5.A).

4.3 VÆLG SKÆREANORDNINGEN OG DENS TILH∅RENDE SKÆRM

Hver skæreanordning skal være forsynet med en specifik skærm, som anvist i tabellen tekniske data.

Den skæreanordning, der passer bedst til det arbejde, der skal udføres, skal vælges ud fra følgende generelle anvisninger:

• trådhovedet kan fjerne højt græs og ikke-træagtige planter i nærheden af indhegninger, mure, fundamenter, fortove, omkring træer osv., og kan bruges til at rense et mindre haveareal fuldstændigt.
• knivene med 3, spidser, 4 spidser og 8 spidser er egnet til skæring af ukrudt og små buske med en diameter på op til 2 cm;
• savklingen (hvis tilladt) er egnet til skæring af træagtige planter og fældning af mindre træer.

VIGTIGT Hver gang skæreanordningen skal udskiftes, skal alle enhedens dele afmonteres.

4.4 MONTERING AF SKÆREANORDNINGENS SKÆRM

Anvend beskyttelseshandsker.

4.4.1 Montering af skæreanordningens skærm (trådhoved, kniv med 3 spidser, 4 spidser og 8 spidser)

1. Skru skruerne ud (fig. 6.A).
2. Sæt skærmen på igen (fig. 6.C) ud for hullerne på returnekanismen (fig. 6.B).
3. Fastgør skærmen (fig. 6.C) og stram skruerne (fig. 6.A).

BEMÆRK På skæreanordningens skærm (fig. 1.E) findes følgende symbol:

Som viser skæreanordningens drejeretning.

4.4.2 Montering af skæreanordningens skærm (savklinge, hvis tilladt)

⚠️ Denne skærm må ikke anvendes til de andre skæreanordninger.

1. Afmontér de skærme som eventuelt er blevet anvendt til andre skæreanordninger.
2. Sæt skærmen på igen (fig. 7.B) ud for hullerne på returnekanismen (fig. 7.A).
3. Fastgør skærmen (fig. 7.B) og stram skruerne helt til (fig. 7.C).

4.5 MONTERING/AFMONTERING AF SKÆREANORDNINGEN

Anvend beskyttelseshandsker.

4.5.1 Montering af trådhoved

1. Montér den indvendige ring (fig.8.A) på akslen i den viste retning. Sørg for, at rillerne sidder perfekt i rillerne på vinkelgearet (fig. 8.B).
2. Indsæt den medleverede nøgle (fig. 8.C) i det relevante hul på vinkelgearet (fig. 8.D) og drej selve ringen hånden, samtidig med at der skubbes på nøglen (fig. 8.C) indtil den fastgøres, og blokerer omdrejningen.
3. Montér trådhovedet (fig. 8.F) ved at skrue det på mod uret.
4. Fjern nøglen (fig. 8.C) for igen at kunne dreje.

VIGTIGT Når trådhovedet anvendes, skal skærmen altid være monteret (fig. 8.E) med trådskærekniven (fig. 24.A).

4.5.2 Afmontering af trådhoved

1. Indsæt den medleverede nøgle (fig. 8.C) i det relevante hul på vinkelgearet (fig. 8.D) og drej selve ringen hånden, samtidig med at der skubbes på nøglen (fig. 8.C) indtil den fastgøres, og blokerer omdrejningen.
2. Afmontér trådhovedet (fig. 8.F) ved at dreje det mod uret.

4.5.3 Montering af kniven med 3 spidser, 4 spidser, 8 spidser og savklingen (hvis tilladt)

Sæt beskyttelsesskærmen på klingen.

1. Montér den indvendige ring (fig. 9.A, fig. 10.A) på akslen i den viste retning. Sørg for, at rillerne sidder perfekt i rillerne på vinkelgearet (fig. 9.B, fig. 10.B).

2. Montér klingen (fig. 9.C, fig. 10.C) og den udvendige ring (fig. 9.D, fig. 10.D) med den flade del vendt mod klingen.

3. Indsæt den medleverede nøgle (fig. 9.E, fig. 10.E) i det relevante hul på returnekanismen, og drej klingen med hånden (fig. 9.C, fig. 10.C) og skub nøglen (fig. 9.E, fig. 10.E), indtil den går i hak i hullet på vinkelgearet (fig. 9.B, fig. 10.B) og blokerer omdrejningen.

4. Montér dækslet (fig. 9.F, fig. 10.F) og skru møtrikken (fig. 9.G, fig. 10.G) helt i bund mod uret (25 Nm).

5. Fjern nøglen (fig. 9.E, fig. 10.E) for igen at kunne dreje.

4.5.4 Afmontering af kniven med 3 spidser, 4 spidser, 8 spidser og savklingen (hvis tilladt)

Sæt beskyttelsesskærmen på klingen.

1. Indsæt den medleverede nøgle (fig. 9.E, fig. 10.E) og drej klingen med hånden (fig. 9.C, fig. 10.C) og skub nøglen (fig. 9.E, fig. 10.E), indtil den går i hak i hullet på vinkelgearet (fig. 9.B, fig. 10.B) og blokerer omdrejningen.
2. Skru møtrikken af (fig. 9.G, fig. 10.G) mod uret og fjern dækslet (fig. 9.F, fig. 10.F).
3. Træk den udvendige ring af (fig. 9.D, fig. 10.D) og tag klingen (fig. 9.C, fig. 10.C) og den indvendige ring (fig. 9.A, fig. 10.A).

4.6 MONTERING AF DET B∅JELIGE TRANSMISSIONSR∅R

1. Tag beskyttelseshætterne (fig. 11.A) af begge det bøjelige transmissionsrørs ender (fig. 11.B). Vær opmærksom på, at der er forskel på dem.
2. Tag beskyttelsesproppen (fig. 12.A) ud af røret (fig. 12.B) der stikker ud af det bagerste håndgreb (fig. 12.C)
3. Indsæt enden med halsen (fig.12.D) i røret (fig. 12.B) der stikker ud af det bagerste håndgreb (fig. 12.C) og fastgør den med skruen (fig. 12.E), og sørg for at den bliver låst ordentligt fast.
4. Tryk på stiften (fig.13.A) og indsæt det bøjelige rør (fig.13.B) i lejet på motorenheden (fig.13.C).

5. Slip stiften (fig.13.A) for at blokere rørets ende (fig.13.B).

6. Træk gummibeskyttelse af (fig.13.D), og lad kablerne passere inden i den (fig.13.E).

7. Åbn beskyttelsesanordningen til speederens kabel (fig.13.F) ved hjælp af en skruetrækker.
8. Tilslut kablerne (fig.13.G) og (fig.13.H).
9. Luk rotationsanordningen igen (fig.13.F).
10. Tilslut stikkene (fig.13.l) og fig.13.L).
11. Sæt gummibeskyttelse på plads (fig.13.D).

5. BETJENINGSORGANER

5.1 KONTAKT TIL START/STANDSNING AF MOTOR

Muliggør start og standsning af motoren. Kontakten her to stillinger (fig. 14.A):

STOP - motoren standser og kan ikke startes.

START - motoren kan startes og sættes i drift.

5.2 HASTIGHEDSREGULATOR

Gør det muligt at regulere skæreanordningens hastighed.

Det er kun muligt at trykke på hastighedsregulatoren (fig. 14.B), hvis der samtidig trykkes på hastighedsregulatorens sikkerhedsknap (fig. 14.C).

Den korrekte arbejdshastighed opnås med hastighedsregulatoren (fig. 14.B) helt i bund.

5.3 SIKKERHEDSHÄNDTAG TIL HASTIGHEDSREGULATOR

Sikkerhedshåndtag til hastighedsregulatoren (fig. 14.C) gør det muligt at trykke på hastighedsregulatoren (fig. 14.B).

5.4 HÅNDTAG TIL MANUEL START

Gør det muligt at starte motoren manuelt (fig. 14.1).

5.5 CHOKER (STARTER) (FINDES KUN I NOGLE MODELLER)

Anvendes ved tænding af kold motor. Chokeren har to stillinger (fig. 14.E):

Stilling A - Chokeren er frakoblet (normal drift og start med varm motor).

Stilling B - Chokeren er tilkoblet (start med kold motor).

5.6 SPÆDEPUMPE (PRIMER)

Ved at trykke på spædepumpens gummiknap indsprøjtes der brændstof i karburatoren, hvorved start af motoren lettes (fig. 14.F).

På displayet (fig. 14.J) vises oplysninger om funktioner og om maskinens vedligeholdelse.

Omdrejningstæller.

Ikonet angiver, at vedligeholdelse ikke er nødvendig.

Ikonet begynder at blinke, når timetærsklen for vedligeholdelse er nået. Hyppighed og type handlinger er opsummeret i "Tabel over vedligeholdelse" (se kap. 13). Den blinker i 1 time.

6. BRUG AF MASKINEN

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

VIGTIGT Maskinen leveres uden brændstof.

6.1 KLARG∅RING

Før maskinen anvendes:

1. stil maskinen i vandret stilling og solidt støttet på jorden.
2. vælg den skæreanordning der passer bedst til det arbejde, der skal udføres (afsn. 4.3);
3. fyld brændstof på. Oplysninger om hvordan blandingen tilberedes og måder og forholdsregler ved påfyldning af brændstof (se afsn. 7.2 og afsn. 7.3);
4. tag bæreselen korrekt på (se afsn. 6.1.1).

6.1.1 Brug af bæreselen

Remmene skal indstilles afhængigt af brugerens højde og kropsbygning.

Man skal tage selen på, før maskinen fastgøres til fastgøringspunktet.

– støtten (fig. 15.A.1), karabinhagen til fastspænding af maskinen (fig. 15.A.2) og hurtigudløserspændet (fig.
15.A.3) placeret på højre side;
- hurtigudløserspændet foran (fig. 15.A.4);
– remmene krydsede på brugerens ryg (fig. 15.A.6);
- spænderne korrekt spændt (fig. 15.A.5).
Selerne skal spændes på en sådan måde, at belastningen fordeles jævnt over skuldrene.

VIGTIGT I tilfælde af fare frigøres maskinen vha. hurtigudløseren (fig. 15.A.3).

- Modeller med rygsæk

Rygsækken skal tages på, efter der er tændt for maskinen.

Rygsækken (fig. 15.B) skal bæres med:

– skulderremmene på brugerens skuldre (fig. 15.B.1);
– spænderne korrekt spændt (fig. 15.B.2).
- karabinhagen til fastspænding af maskinen på højre side (fig. 15.B.3).
- hurtigudløserspændet foran (fig. 15.B.4).
Selerne skal spændes på en sådan måde, at belastningen fordeles jævnt over skuldrene.

VIGTIGT I tilfælde af fare frigøres bæreselen vha. hurtigudlöseren (fig. 15.B.4).

6.2 SIKKERHEDSKONTROLLER

Udfør de følgende sikkerhedskontroller og kontrollér at resultaterne svarer til dem som er anført i skemaerne.

⚠ Udfør altid sikkerhedskontrollerne før maskinen tages i brug.

6.2.1 Generel kontrol

Emne Resultat
Håndgreb (fig. 1.F, fig. 1.G, fig. 1.I).	Rengjorte, tørre og korrekt og stramt fastgjorte til maskinen.
Beskyttelse for skæreindretning. (fig. 1.E.1, fig. 1.E.2)	Egnet til den anvendte skæreanordning, korrekt og stramt fastgjort til maskinen, ikke slidt/ nedbrudt eller beskadiget.
Kobling til seleværk (fig. 1.K)	Korrekt placeret
Hurtigudløser (fig. 15.A.3, fig. 15.B.4)	Effektiv. Skal gør det muligt hurtigt at frigøre maskinen, såfremt der opstår farlige situationer.
Skruer på maskinen og skæreanordningen	Korrekt fastgjorte (ikke løsnede)
Skæreanordning (fig. 1.D.1, fig. 1.D.2, fig. 1.D.3 )	Ikke beskadiget eller slidt
Metalklinge (hvis monteret) (fig. 1.D.2, fig. 1.D.3)	Skarp
Luftfilter (fig. 24.C) Rent
Ledning og tændrørskabel	kke i stykker for at undgå gnistdannelse.
Tændrørshætte (fig. 14.H)	Ikke i stykker og korrekt monteret på tændrøret

6.2.2 Funktionsafprøvning af maskinen

Handling Resultat
Start maskinen (afsn. 6.3) $kæreanordningen (fig. 1.D.1, fig. 1.D.2, fig. 1.D.3), må ikke bevæge sig, når motoren kører i tomgang.
Tryk samtidig på hastighedsregulatoren (fig. 14.B) og sikkerhedsknappen til hastighedsregulatoren (fig. 14.C).	Håndtagene skal kunne bevæge sig frit uden at være stramme.
Slip hastighedsregulatoren (fig. 14.B) og sikkerhedsknappen til hastighedsregulatoren (fig. 14.C)	Man skal vende automatisk og hurtigt tilbage til udgangsstillingen og motoren skal vende tilbage til tomgang.
Tryk på hastighedsregulatoren (fig. 14.B)	Hastighedsregulatoren må ikke bevæge sig (fig. 14.B).
Tryk på kontakten til start/stop af motoren (fig. 14.A)	Kontakten skal kunne flyttes uden besvær fra den ene position til den anden.

Hvis en af kontrollerne ikke fører til resultatet angivet i tabellerne, bør maskinen ikke anvendes! Indlever maskinen til et servicecenter for de relevante kontroller og en eventuel reparation.

6.3 START

Inden start af motoren:

1. stil maskinen i en stabil position på jorden;
2. tag skæreanordningens skærm af (fig. 1.M) (hvis monteret);
3. sørg for at klingen (fig. 1.D.2, fig. 1.D.3) (hvis monteret) ikke rører ved jorden eller andre genstande.

6.3.1 Koldstart

⚠️ Ved “koldstart” forstås start, när motoren har været standset i mindst 5 minutter, eller efter påfyldning af brændstof.
VIGTIGT For at undgå deformationer må man ikke holde maskinen fast mod underlaget ved at trykke på transmissionsrøret med hånden eller knæet under start.
VIGTIGT For at undgå brud må kablet ikke trækkes ud i dets fulde længde eller glide langs føringshullets kant. Grebet skal slippes gradvist, så det ikke springer for voldsomt tilbage.

1. Kontrollér, at afbryderen (fig. 14.A) er i stilling «I».
2. kun til modeller med choker: Tilkobl chokeren ved at stille håndtaget i stilling «B» (fig. 14.E).
3. Tryk på spædepumpens gummiknap (fig. 14.F) 10 gange for at spæde karburatoren. Sørg for at hullet er dækket af fingeren, när der trykkes på betjeningen.

4. Hold maskinen godt fast på jorden med en hånd på motor-enheden for ikke at miste herredømmet under startfasen (fig. 16).

5. Træk langsomt i startgrebet 10-15 cm, indtil der mærkes en vis modstand; træk derefter igen nogle gange, indtil de første startlyde kan høres fra motoren.

6. kun til modeller med choker: Frakobl chokeren ved at stille håndtaget i stilling «A» (fig. 14.E).
7. Træk igen i startgrebet, indtil motoren starter normalt.
8. Tryk kort på hastighedsregulatoren (fig. 14.B) og stil motoren i tomgang.
9. Giv motoren lov til at køre i tomgang i mindst 1 minut, inden maskinen anvendes.

VIGTIGT Hvis startgrebet betjenes flere gange med chokeren, kan motoren "drukne", og det kan blive svært at starte maskinen. Hvis motoren er druknet (se afsn. 14).

6.3.2 Varmstart

For at starte motoren i varm tilstand (umiddelbart efter, at motoren er standset), følges punkterne 1 - 2 - 3 - 4 - 6 - 7 i den foregående procedure.

6.4 K∅RSEL

BEMÆRK Inden et klipningsarbejde udføres for første gang, er det anbefalelsesværdigt at skaffe sig den nødvendige fortrolighed med maskinen og de mest egnede skæreteknikker ved at anvende bæreselen korrekt, holde maskinen fast og udføre de bevægelser, der kræves under arbejdet.

For at betjene maskinen gøres som beskrevet i det efterfølgende:

• fastgør altid maskinen til den korrekt iførte bæresele (se afsn. 6.1.1);
• under arbejdet skal maskinen fastholdes med begge hænder, med motorenheden på kroppens højre side og skæreanordningen under bæltestedet.

6.4.1 Arbejdsteknikker

6.4.1.a Trådhoved

⚠ Anvend KUN nylontråd. Anvendelse af metaltråd, metaltråd overdækket med plastik og/eller tråd, der ikke er egnet til trådhovedet, kan medføre alvorlige kvæstelser og skader.
⚠ Maskinen må ikke anvendes som "fejekost" ved at skråtstille trådhovedet. Motoren er kraftig nok til at slynge små

genstande og små sten rundt i afstande på op til 15 meter eller mere, hvilket kan medføre skader på ting eller personer.

a. Skæring i bevægelse (græsslåning)

Gå frem i regelmæssigt tempo, med en bueformet bevægelse på samme måde som et traditionel segl, uden at skråtstille trådhovedet under arbejdet (fig. 17).

Prøv først at klippe i den rigtige højde i et mindre område, for derefter at opnå en jævn klippehøjde ved at holde trådhovedet

i en konstant afstand fra jorden.

Ved besværlig klipning kan det hjælpe at skråtstille trådhovedet ca. 30° til venstre.

⚠️ Undgå at arbejde på denne måde, hvis der er risiko for udslyngning af genstande, som kan forårsage kvæstelser og skader på dyr eller ting.

b. Præcisionsklipning (tilskæring)

Hold maskinen en smule skråtstillet således, at trådhovedets nederste del ikke rører ved jorden og skærelinjen befinder sig på det ønskede sted. Skæreanordningen skal altid holdes væk fra brugeren.

c. Klipning i nærheden af indhegninger/fundamenter

Flyt trådhovedet langsomt hen imod indhegninger, pæle, sten, mure osv., uden at ramme hårdt (fig. 18).

Hvis tråden rammer større hindringer, kan den knække eller slides. Hvis den sidder fast i en indhegning, kan den knække brat. Klipning rundt omkring fortove, fundamenter, mure osv. kan under alle omstændigheder medføre mere slid end normalt.

d. Klipning omkring træer

Gå rundt om træet fra venstre mod højre, og kom langsomt tættere på stammen på en sådan måde, at tråden ikke rammer træet, og trådhovedet holdes en smule skråtstillet fremad (fig. 19).

Vær opmærksom på, at nylontråden kan hugge eller beskadige små buske, og et slag fra nylontråden mod stammen på buske eller træer med blød bark kan medføre alvorlige skader på planten.

6.4.1.b Klinge med 3 spidser, 4 spidser og 8 spidser

Start med at skære ovenfra på planterne, og gå derefter ned med kniven i slåning således, at grenene skæres i små stykker (fig. 20).

6.4.1.c Savklinge (hvis tilladt)

For at bruge savklingen, hvor denne er tilladt, skal den specifikke skærm altid monteres (kap. 4.4.2). Klingen skal altid være godt slebet for at minimere risiko for tilbageslag.

Når falderetningen ved fældning af små træer forudberegnes, skal vindretningen også tages med i betragtningerne.

For at opnå et godt resultat ved fældning af små træer, skal skæringen udføres med en hurtig bevægelse mod den gren eller stamme, som skal hugges, og med motoren ved maksimal omdrejningstal.

Undgå at anvende klingens højre side, da dette område på grund af omdrejningsretningen medfører øget risiko for tilbageslag eller standsning af klingen (fig. 21).

6.4.2 Regulering af trådens længde i trådhovedet under arbejdet

Denne maskine er forsynet med et trådhoved af typen, der halvautomatisk ruller tråden ud.

Længden af hovedets tråd skal reguleres:

• när tråden er slidt og bliver for kort
• når man mærker, at motoren drejer hurtigere end normalt
• når man bemærker nedsat skæreeffektivitet.

For at rulle tråden ud:

• slå trådhovedet ned i jorden (fig. 22) med hastighedsregulatoren trykket helt i bund;
• tråden rulles automatisk ud og trådskærekniven (fig. 27.A) skærer den overskydende længde af.

6.5 TIPS TIL BRUGEN

Under brugen er det en god ide med jævne mellemrum at fjerne ukrudt der vikler sig om maskinen for at undgå overophedning af motoren (fig. 1.A), som skyldes græsset der sætter sig fast under skæreanordningens skærm (fig. 1.E.1, fig 1.E.2).

• stands maskinen (afsn. 6.6);
• frakobl tændrørshætten (fig. 14.H);
• tag arbejdshandsker på

– fjern græsset med en skruetrækker, dette for at sikre en korrekt afkøling af motoren.

BEMÆRK I de første 6-8 timer, hvor maskinen er i drift, bør motoren ikke anvendes ved maksimalt omdrejningstal.

6.6 STANDSNING

Fremgangsmåde ved standsning af maskinen:

• slip hastighedsregulatoren (fig. 14.B) og lad motoren køre i tomgang i nogle sekunder;
• stil kontakten (fig. 14.A) over i stilling «O»;
• vent på at skæreanordningen standser.

Når speederen stilles i tomgangshastighed, stopper skæreanordningen først efter nogle sekunder.

under flytning fra det ene arbejdsområde til det andet.

Motoren kan være meget varm umiddelbart efter at den er slukket. Rør den ikke. Risiko for forbrændinger.

6.7 EFTER BRUG

• Fjern tændrørshætten.
- Sæt klingebeskytteren på när skæreanordningen er standset.
- Lad motoren køle af, inden maskinen sættes i et hvilket som helst rum.
- Udfør rengøringen (afsn. 7.4).
- Kontrollér at der ikke findes komponenter, som er løse eller beskadigede. Udskift de beskadigede dele og stram om nødvendigt løsnede skruer og bolte.

VIGTIGT Stands maskinen (afsn. 6.6), aftag tændrørshætten (fig. 14.H) og montér klingens beskyttelse hver gang maskinen efterlades uden opsyn.

7. ALMINDELIG VEDLIGEHOLDELSE

7.1 GENERELLE OPLYSNINGER

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

• stands maskinen;
- fjern tændrørshætten (fig. 14.H);
- när skæreanordningen er standset, sættes klingebeskyttelsen på (undtagen när der foretages indgreb på selve klingen);
- lad motoren køle af, inden maskinen sættes i et hvilket som helst rum.
- tag passende beklædning på, arbejdshandsker og beskyttelsesbriller;
- læs den tilhørende vejledning;

- Hyppighed og type handlinger er opsummeret i "Tabel over vedligeholdelse" (se kap. 13). Formålet med tabellen er at bidrage til en opretholdelse af maskinens effektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør indgrebet, når den første frist udløber.

- Anvendelse af reservedele og tilbehør, som ikke er originale, kan have en negativ virkning på maskinens funktion og sikkerhed. Fabrikanten kan ikke holdes til ansvar i tilfælde af skader eller læsioner forårsaget af disse produkter.

VIGTIGT Alle handlinger til vedligeholdelse og regulering, som ikke er beskrevet i denne brugsanvisning, skal udføres af forhandleren eller af et specialiseret servicecenter.

7.2 FORBEREDELSE AF BENZINEN

Denne maskine er forsynet med en totaktsmotor, der kræver en blanding af benzin og smøreolie.

VIGTIGT Anvendelse af ren benzin beskadiger motoren og medfører bortfald af garantien.

VIGTIGT Anvend kun brændstof og smøremidler af upåklagelig kvalitet for at bevare ydelsen og sikre en lang levetid for de mekaniske dele.

7.2.1 Egenskaber for benzin

Anvend kun blyfri benzin (grøn benzin) med et oktantal, der ikke er lavere end 90 N.O.

VIGTIGT Blyfri benzin har tendens til at danne bundfald i beholderne, hvis den opbevares i over 2 måneder. Anvend altid frisk benzin!

7.2.2 Egenskaber for olie

Anvend udelukkende syntetisk olie af en upåklagelig kvalitet, der er specifik for totaktsmotorer. Hos Deres forhandler kan De få olier, der netop er designet for denne type motor, og som sikrer et højt beskyttelsesniveau. Anvendelse af disse olier muliggør sammensætning af en 2,5% blanding, det vil sige en blanding, der består af 1 del olie til 40 dele benzin.

7.2.3 Forberedelse og opbevaring af benzinen

For at forberede blandingen:

1. hæld ca. halvdelen af benzinmængden i en godkendt dunk;
2. tilsæt hele oliemængden;
3. tilsæt resten af benzinen;
4. luk dækslet igen, og ryst kraftigt.

VIGTIGT Blandingen er udsat for ældning.

Forbered ikke overdrevne mængder blanding for at undgå dannelse af bundfald.

VIGTIGT Rens beholderne for benzin og blanding jævnligt for at fjerne et eventuelt bundfald.

7.3 PÅFYLDNING AF BRÆNDSTOF

Det følgende skal foretages, inden påfyldningen udføres:

1. ryst dunken indeholdende blandingen kraftigt;
2. anbring maskinen plant, i en stabil position og med brændstoftankens dæksel vendt opad (fig. 14.G).

BEMÆRK På dækslet til brændstoftanken

(fig. 14.G) findes følgende symbol:

Tank til blanding af olie og benzin.

1. Rengør både dækslet og omkring dækslet for at undgå, at snavs falder ind under påfyldningen.

2. Åbn brændstoftankens dæksel forsigtigt for gradvist at aflaste trykket.

3. Foretag påfyldningen med en tragt, og undgå at fylde tanken helt op til randen.

7.4 RENG∅RING AF MASKINEN OG MOTOREN

Maskinen skal altid rengøres efter brug. For at mindste brandfaren:

• skal maskinen - og specielt motoren
• holdes fri for græsrester, blade eller overskydende smørefedt.
  – skal cylinderens ribber jævnligt renses med trykluft, og lydpottens område skal frigøres for savsmuld, kviste, blade og andre rester.

• Skruer og møtrikker skal altid holdes spændt, således at udstyret hele tiden kan sikre den nødvendige driftssikkerhed.
• Kontrollér regelmæssigt at håndtagene sidder korrekt fast.

8. EKSTRAORDINÆR VEDLIGEHOLDELSE

8.1 SM∅RING AF VINKELGEARET

Smør med litiumfedt.

Skru skruen af (fig. 23.A) og kom fedtet i, mens akslen drejes manuelt, indtil der kommer fedt ud. Genmontér derefter skruen (fig. 23.A).

8.2 SM∅RING AF DEN B∅JELIGE AKSEL

Smør med litiumfedt.

1. Frigør røret (fig. 23.B) fra siden af motoren;
2. træk den bøjelige aksel ud (fig. 23.C);
3. kom fedt på og drej akslen manuelt indtil fedtet har fordelt sig på hele overfladen. Genmontér derefter det hele (afsn. 4.6)

8.3 RENSNING AF LUFTFILTER

VIGTIGT Rengøring af luftfiltret er væsentligt for maskinens gode funktion og holdbarhed. Arbejd aldrig uden filter, eller når filtret er beskadiget, da dette kan medføre uoprettelige skader ved motoren.

Rengøringen skal foretages for hver 15 timers arbejde.

For at rengøre filtret:

1. skru skruerne ud (fig. 24.B) og genmontér dækslet (fig. 24.A) og tag filterelementet ud (fig. 24.C);
2. blæs med trykluft fra det indre for at fjerne støv og rester (fig. 25);
3. genmontér filterelementet (fig. 24.C) og dækslet (fig. 24.A), skru skruerne ud (fig. 24.B).

8.4 TÆNDR∅R

Fjern regelmæssigt tændrøret, og rengør det med en metalbørste for at fjerne eventuelle aflejringer (fig. 26). Kontrollér elektrodernes renhed og indbyrdes afstand (fig. 26).

Montér tændrøret igen, og fastspænd det med den medfølgende nøgle.

Tændrøret skal udskiftes med et nyt med tilsvarende egenskaber i tilfælde af brændte elektroder eller nedslidt isolationsmateriale, og under alle omstændigheder hver 100 timers arbejde.

8.5 VEDLIGEHOLDELSE AF SKÆREANORDNING

Under indgrebene på skæreanordningen skal man være opmærksom på, at den kan bevæge sig, også selv om tændrørsledningen er frakoblet.

Denne maskine er tiltænkt anvendelse af skæreanordninger med det varenummer, som er angivet i tabellen tekniske data.

I betragtning af produktets udvikling kan skæreanordningerne anført i tabellen Tekniske data med tiden udskiftes med andre typer, som har lignende egenskaber hvad angår ombyttelighed og funktionssikkerhed.

⚠️ Rør ikke ved skæreanordningen før tændrørsledningen er blevet

frakoblet, og skæreanordningen har standset sin bevægelse helt.

Anvend beskyttelseshandsker.

8.5.1 Slibning/kalibrering af klingen

⚠️ Af sikkerhedshensyn bør slibning og balancering udføres af et specialiseret servicecenter, som råder over den nødvendige fagkundskab og egnede redskaber for at gennemføre arbejdet korrekt, for at undgå at beskadige kniven og for at garantere brugssikkerheden.

Klingerne med 3 spidser, 4 spidser og 8 spidser kan anvendes på begge sider. Når den ene af knivenes sider er slidt, kan kniven vendes og bruges på den anden side. Når begge sider af tænderne er slidte, skal man få dem slebet.

⚠️ Savklingen kan ikke vendes, og må derfor kun anvendes på én side.

8.5.2 Udskiftning af klingen

⚠️ Klingen må aldrig repareres - den skal udskiftes, så snart de første tegn på brud bemærkes, eller hvis grænsen for slibning overskrides.

Læs i kapitel 4.5.3 og 4.5.4. hvordan klingen udskiftes.

8.5.3 Udskiftning af tråd på trådhovedet

- Type I Overhold den rækkefølge, der er vist i (fig. 28).

- Type II

Skær den nye tråd i den angivne længde (fig. 29.A).

1. Drej oprulningshåndtaget (fig. 30.A) indtil referencen på håndtaget (fig. 30.B) er ud for referencen på hovedets jus (fig. 30.C).
2. Indsæt den ene ende af snoren (fig. 30.D) i et af de to udgangshuller og få snoren til at komme ud af det modsatte hul.
3. Sørg for at der stikker lige meget snor ud af de to huller.
4. Drej oprulningshåndtaget (fig. 31.A) i retningen vist med pilene for at oprulle tråden. Sørg for, at tråden stikker ca. 175 mm ud af begge huller (fig. 31.B).

Hvis der er gammel snor tilbage inde i hovedet, eller hvis den er gået i stykker inden i hovedet, skal den fjernes på følgende måde:

1. tryk på fligene på siden af trådholderhovedet, der hvor der står "PUSH" (fig. 32.A) og frigør den nederste del af hovedet (fig. 32.B).
2. fjern den snor der er tilbage inden i.
3. sæt spolen på plads igen (fig. 33.A) i sit leje.
4. luk hovedet igen ved at klikke fligene ind (fig. 33.B) i rillerne (fig. 33.C) og skubbe helt i bund indtil der høres et "klik", som låser den nederste del af hovedet (fig. 33.D) på plads.

8.6 SLIBNING AF TRÅDSKÆREKNIVEN

1. Aftag trådskærekniven (fig. 27.A) fra skærmen (fig. 27.B) ved at skrue skruen af (fig. 27.C).
2. Fastgør trådskærekniven (fig. 27.A) i en skruestik, og gå frem med slibningen under anvendelse af en flad fil. Pas på at bevare den oprindelige klippevinkel.
3. Genmonter trådskærekniven (fig. 27.A) på skærmen (fig. 27.B).

8.7 JUSTERING AF TOMGANGSHASTIGHEDEN

⚠️ Kontakt Deres forhandler, hvis der ikke kan opnås en tilfredsstillende justering, og skæreanordningen bevæger sig, selv om motoren er i tomgang.

8.8 KARBURATOR

Karburatoren er justeret på fabrikken på en sådan måde, at der i enhver anvendelsessituation opnås den maksimale ydelse med en minimal udledning af giftige dampe, under overholdelse af den gældende lovgivning.

I tilfælde af dårlig ydelse, henvend Dem til Deres forhandler for at få kontrolleret karbureringsfunktionen og motoren.

9. OPMAGASINERING

VIGTIGT Sikkerhedsforskrifterne, som skal følges under opmagasinering af maskinen, er beskrevet i afsn. 2,4. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

Når maskinen skal opmagasineres i mere end 2-3 måneder, skal der tages enkelte forholdsregler for at undgå vanskeligheder ved genoptagelse af arbejdet eller vedvarende beskadigelse af motoren. Før maskinen henstilles:

1. Tøm brændstoftanken uden for og med kold motor.
2. Start motoren, og hold den kørende i tomgangshastighed, indtil den standser, for at forbruge alt det brændstof, der er tilbage i karburatoren.
3. Lad motoren køle af.
4. Fjern tændrørshætten (fig. 14.H).
5. Rengør omhyggeligt maskinen.
6. Kontrollér at maskinen ikke har skader. Kontakt om nødvendigt et autoriseret servicecenter.
7. Opmagasiner maskinen:
8. et tørt sted;
9. beskyttet mod vind og vejr;
   – med klingeafskærmningen korrekt monteret;
10. utilgængeligt for børn;
11. sørg for at have fjernet nøgler og værktøj anvendt til vedligeholdelse.

Forbered maskinen som angivet i kapitlet "6. Brug af maskinen", när maskinen tages i brug igen.

10. FLYTNING OG TRANSPORT

• Stands maskinen.
• Fjern tændrørshætten (fig. 14.H).
• Bære kraftige arbejdshandsker.
• Sæt klingebeskytteren på när skæreanordningen er standset.

– Tage fat i maskinen udelukkende i håndtagene og rette klippeanordningen i modsat retning i forhold til køreretningen.

Når maskinen transporteres i bil skal man:

– anbringe den, så den ikke udgør en risiko for nogen;
– fastgøre den omhyggeligt til transportmidlet med reb eller kæder for at undgå at den vælter med risiko for at den bliver beskadiget eller der spildes olie.

11. SERVICE OG REPARATIONER

Denne brugsanvisning indeholder alle nødvendige anvisninger til brug af maskinen og en korrekt grundlæggende vedligeholdelse, som kan udføres af brugeren selv. Alt justerings- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, skal udføres hos din forhandler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er godkendte, eller af ukvalificerede personer medfører, at alle fabrikantens garantier og forpligtelser eller ansvar bortfalder.

• Kun de officielt autoriserede værksteder kan udføre reparation og vedligeholdelse, som dækkes af garantien.
• De autoriserede servicecentre anvender udelukkende originale reservedele. De originale reservedele og det originale tilbehør er blevet specielt udviklet til disse maskiner.
• De uoriginale reservedele og tilbehør er ikke blevet godkendt, og anvendelse heraf medfører, at garantien bortfalder.
• Det anbefales at få foretaget en årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

12. GARANTIDÆKNING

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren bør nøje følge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som følge af:

• Manglende kendskab til den medfølgende dokumentation.
• Uagtsomhed.
• Utilsigtet eller ukorrekt brug og montage.
• Anvendelse af uoriginale reservedele.
• Anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten.

Garantien dækker heller ikke:

• Normal slitage på forbrugsmaterialer såsom skæreanordninger og sikkerhedsbolte.
• Normal slitage.

Køber er beskyttet af den nationale lovgivning. Købers rettigheder i henhold til den nationale lovgivning er ikke på nogen måde begrænset af denne garanti.

1. TABEL FOR VEDLIGEHOLDELSE

Hyppighed Indgreb

MASKINE MOTOR

Kontrollér alle fastgöringerne(se kap. 7.5)

Sikkerhedstjek / Kontrol af betjeninger(se kap. 6.2)

Generel rengøring og kontrol (se kap. 7.4)

Smøring af vinkelgearet og af det bøjelige rør (se kap. 8.1, 8.2)

Kontrol/ efterfyldning af brændstofniveau(se kap. 7.3)

Generel rengøring og kontrol (se kap. 7.4)

Rensning af luftfilter (se kap. 8.3)

Udskiftning af luftfilter(se kap. 8.3)

Rensning af tændrør (se kap. 8.4)

Udskiftning af tændrør(se kap. 8.4)

Fastgøring skruer udstødningsrør *

Udskiftning af brændstofffilter *

Rensning af cylinderens udtømningslys og cylinderens vinger *

Før hver brug

√ √

√ √

√

15. time

√

30. time

√ √

√ √

45. time

√ √

√

60. time

√ √

√

75. time

√ √

√

90. time

√ √

√

105. time

√ √

√ √

√ √

120. time

√ √

√

135. time

√ √

√

150. time

√ √

√ √

165. time

√ √

√

180. time

√ √

√

195. time

√ √

√

210. time

√ √

√ √

√ √

225. time

√ √

√

240. time

√ √

√

255. time

√ √

√ √

270. time

√ √

√

280. time

√ √

√

300. time

√ √

√

* Indgrebet skal udføres af forhandleren eller et specialiseret servicecenter

14. PROBLEMER OG DERES L∅SNING

PROBLEM MULIG ÅRSAG AFHJÆLPNING
1. Motoren starter ikke eller stopper hele tiden.	Ukorrekt startprocedure. Følg anvisningerne (se kap. 6.3).
	Tændrøret er snavset eller ukorrekt afstand mellem elektroderne.	Kontrollér tændrøret (se afsn. 8.4).
	Tilstopning af luftfilter. Rengør og/eller udskift filtret (se afsn. 8.3).
	Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.
2. Motoren starter, men har begrænset effektivitet	Tilstopning af luftfilter. Rengør og/eller udskift filtret (se afsn. 8.3).
	Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.
3. Motoren virker uregelmæssig eller mangler effektivitet under belastning.	Tændrøret er snavset eller ukorrekt afstand mellem elektroderne.	Kontrollér tændrøret (se afsn. 8.4).
	Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.
4. Motoren oser for meget.	Forkert sammensætning af blandingen.	Fremstil blandingen ifølge anvisningerne (se afsn. 7.2)
	Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.
5. Motor er druknet Der er blevet trukket flere gange i startgrebet med chokeren slået til.		Afmontér tændrøret (fig. 26) og træk forsigtigt i grebet til startsnoren (fig. 14.l) for at fjerne overskydende brændstof; tør derefter tændrørets elektroder og montér det igen i motoren.
6. Skæreanordningen bevæger sig, når motoren er i tomgang.	Forkert regulering af karburatoren	Kontakt et autoriseret servicecenter.
7. Maskinen begynder at vibrere unormalt	Nogle dele er blevet beskadiget eller er løse	Sluk maskinen og frakobl tændrørskablet (fig. 14.H). Kontroller om der er tegn på skader Kontroller om der findes løse dele, og fastspænd dem Få udført en yderligere kontrol, udskiftning eller reparation på et autoriseret servicecenter
8. Maskinen har ramt et fremmedlegeme.	Nogle dele er blevet beskadiget eller er løse	Sluk maskinen og frakobl tændrørskablet (fig. 14.H). Kontroller om der er tegn på skader Kontroller om der findes løse dele, og fastspænd dem Få udført en yderligere kontrol, udskiftning eller reparation på et autoriseret servicecenter

Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.

INHALTSVERZEICHNIS

1. ALLGEMEINES....1
2. SICHERHEITSVORSCHRIFTEN 2
3. DIE MASCHINE KENNENLERNEN....5

En henvisning til komponent C i figur 2 angis med teksten: "Se Fig. 2 C" eller ganske enkelt "(Fig. 2.C)".

1. Fjern skruene (Fig. 6.A).
2. Plasser beskyttelsen (Fig. 6.C) i samsvar med hullene på returplaten (Fig. 6.B).
3. Fest beskyttelsen (Fig. (Fig. 6.C) ved å stramme skruene så langt det går (Fig. 6.A).

STOP - motoren stopper og kan ikke startes.

Ikonet indikerer at vedlikehold ikke er nødvendig.

• Modeller med dobbel rem

Selene må tas på før du hekter maskinen fast i festet.

En sikkerhetskontroll skal

d. Klipping rundt trær

Gå frem som beskrives herunder:

MERK Stopp alltid maskinen när du flytter maskinen fra et arbeidsområde til et annet.

Smør med litiumbasert fett.

Smør med litiumbasert fett.

Knivbladet må aldri repareres. Det må byttes ut ved første tegn til ødeleggelse eller hvis slipegrensen er overskredet.

Følg rekkefølgen som er indikert på (Fig. 28).

- Type II

Gjør følgende när maskinen flyttes eller håndteres:

Garantien dekker ikke feil som skyldes:

DA • Indhold og illustrationer i denne vejledning er blevet skabt på vegne af ST. S.p.A. og er beskyttet af ophavsret – Enhver gengivelse eller ændring, også delvis, af dokumentet uden autorisation hertil er forbudt.
