KULLANIM KILAVUZU SBC 646 F STIGA

Elde taşınabilir motorlu calı biçme makinesi

KULLANIM KILAVUZU

DİKKAT: makıneyi kullanmadan önce talımatlar içeren kilavuzu dikkatle okuyun.

TÜRKÇE - Orijinal Talimatların Tercümesi TR

1

[11] Kütuse paagi maht

[1] TR - TEKNİK VERİLER

[2] Motor

[3] 2 zamanlı havalı soğutma

[4] Silindir

[5] Güç

[6] Motorun boşta rotasyon hızı:

[7] Motorun ve aletin maksimum rotasyon hızı (misinalı kesme kafası)

[8] Motorun ve aletin maksimum rotasyon hızı (bıçaklar)

[9] Aletin maksimum rotasyon hızı (misinalı kesme kafası)

[10] Aletin maksimum rotasyon hızı (bıçaklar)

[11] Yakıt deposu kapasitesi

[12] Karışım (Benzin : Yağ 2 zamanlı)

[13]Buji

[14] Kesim genişliği (misinalı kesme kafası)

[15] Kesim genişliği (3 noktalı, 4 noktalı ve 8 noktalı bıçak)

[16] Kesim genişliği (testereli bıçak)

[17] Misinalı kesme kafası bağlantısı

[18] Kesme kafası çapı (maks)

[19] Kesim düzeni kodu

[20] Kesim düzeni kodu (8 noktalı bıçak)

[21] Kesim düzeni kodu (testere biçağı)

[22] Koruma kodu (misinalı kesme kafası, 3-noktalı, 4-noktalı ve 8-noktalı bıçak)

[23] Koruma kodu (testereli bıçak)

[24] Ağırlık

[25] Ön, Arka kabza

[26] Tutma sapi

[27] Ses basınç seviyesi

[28] Belirsizlik

[29] Ölçülen ses güç seviyesi

[30] Garanti edilen ses güç seviyesi

[31] On kabza üzerindeki ele aktarılan titreşim

[32] Arka kabza üzerindeki ele aktarılan titreşim

[33] Sağ kabza üzerindeki ele aktarılan titreşim

[34] Sol kabza üzerindeki ele aktarılan titreşim

INDICE

1. GENERALITÀ.... 1
2. NORME DI SICUREZZA....2
3. CONOSCERE LA MACCHINA 4

3.1 Makinenin açıklaması ve amaçlanan kullanım 4
3.2 Güvenlik işaretleri 5
3.3 Ürün belirleme etiketi.... 5

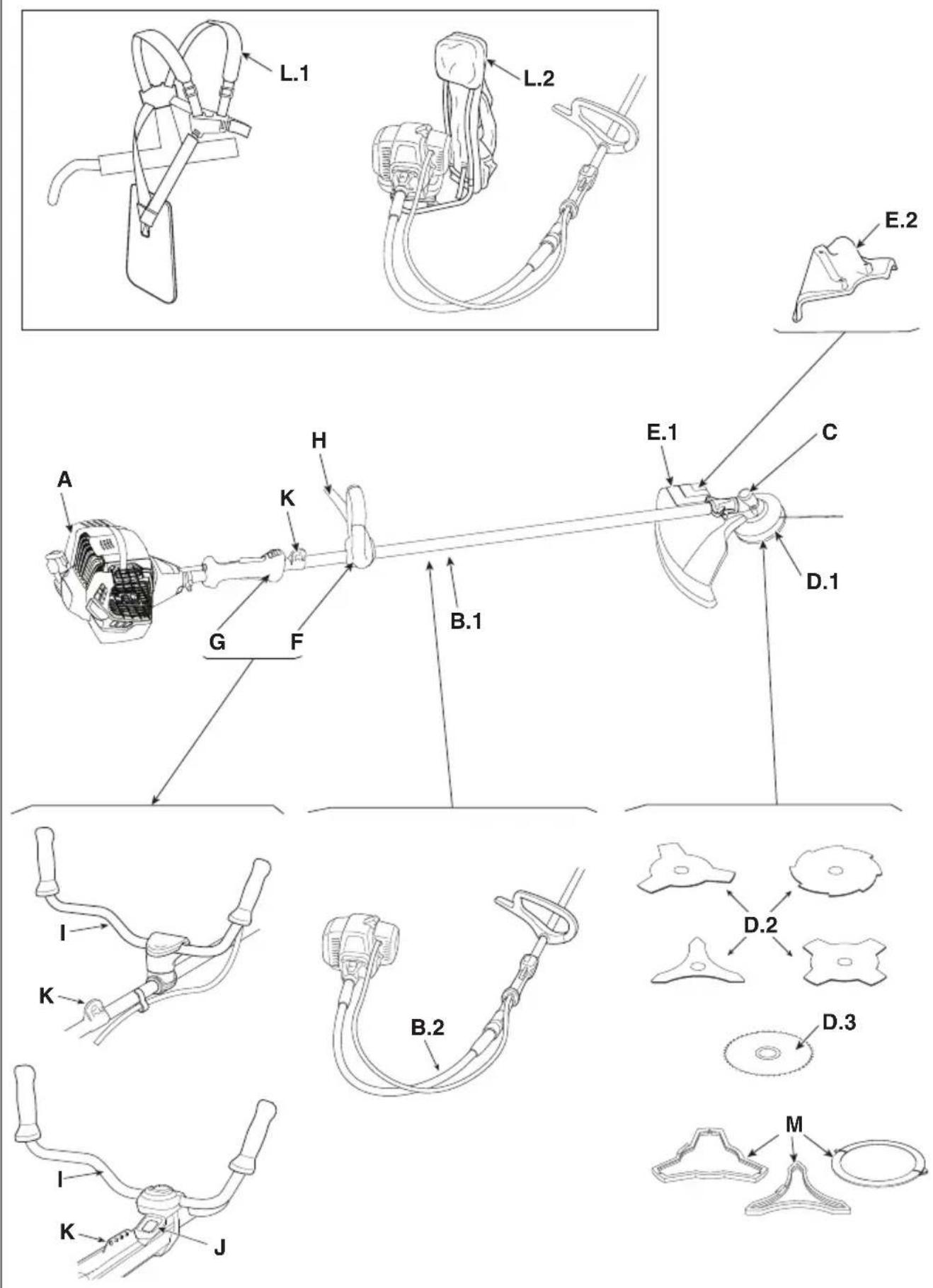

3.4 Başlıca bileşenler 6

1. MONTAJ 6

4.1 Montaj araçları....6
4.2 Kabzaların montajı....7
4.3 Kesim düzeni ve özel siper seçimi 7
4.4 Kesim düzeninin siperinin montajı 7
4.5 Kesim düzeninin montajı/sökülmesi...... 7
4.6 Esnek tahrik borusunun montaji 8

1. KONTROL KUMANDALARI....8

5.1 Motor çalıştırma/durdurma anahtarı...... 8
5.2 Gaz kumanda kolu 9
5.3 Gaz emniyet kolu....9
5.4 Manuel çalıştırma kabzası 9
5.5 Ateşleyici kumanda kolu (Choke) (varsa) ..... 9
5.6 Emiş aygıtı (Primer) kumandası 9
5.7 Ekran (varsa)....9

1. MAKİNENİN KULLANIMI 9

6.1 Hazırlık işlemleri 9
6.2 Güvenlik kontrolleri.... 10
6.3 Başlatma....10
6.4 Işte kullanma 11
6.5 Kullanımla ilgili tavsiyeler 12
6.6 Durdurma....12
6.7 Kullandıktan sonra.... 13

1. OLAGAN BAKIM.... 13

7.1 Genel Bilgiler.... 13
7.2 Karışimin hazırlanması 13
7.3 Yakit doldurma.... 14
7.4 Makine ve motorun temizliği 14
7.5 Sabitleme somun ve vidaları.... 14

1. ÖZEL BAKIM 14

8.1 Açılı dişli kutusunun yağlanması.... 14
8.2 Esnek milin yağlanması.... 14
8.3 Hava filtresi temizliği.... 14
8.4 Buji 14
8.5 Kesim düzeninin bakımı 15
8.6 Misina kesme bıçağının bilenmesi 15
8.7 En düşük devir ayarı 16
8.8 Karbüratör 16

1. DEPOYA KALDIRMA 16

2. TAŞIMA VE NAKLİYE 16

3. SERVİS VE ONARIMLAR 16
4. GARANTI KAPSAMI 16
5. BAKIM TABLOSU 18
6. ARIZA TESPİTİ 19

1. GENEL BİLGİLER

1.1 KILAVUZUN NASIL OKUNACAĞI

Güvenlik ve çalışmayla ilgili konular açısından kılavuz metninde son derece önemli bilgiler içeren bazı paragraflar aşağıda yer alan ölçütlere göre farklı şekilde belirtilmişlerdir:

NOT veya ÖNEMLİ Makineye zarar vermemek veya hasar yaratmamak amacıyla daha önceden belirtilenleri, açıklamalar veya diğer bilgiler ile tamamlar.

⚠ simgesi bir tehlikeyi vurgular. Uyarılara uygun hareket edilmemesi, personelde veya üçüncü şahıslarda yaralanmalara ve/veya zararlara yol açabilir.

Gri noktalı kenarlıkla vurgulanan paragraflar, bu kılavuzda belirtilen tüm modellerde mevcut olmayan isteğe bağlı özellikleri gösterirler. İlgili özelliğin kendi modelinizde bulunup bulunmadığını kontrol edin.

Tüm “ön”, “arka”, “sağ” ve “sol” bilgilerinde operatörün çalışma pozisyonu referans alınmıştır.

1.2 BAŞVURULAR

1.2.1 Şekiller

Bu kılavuzda yer alan resimler 1, 2, 3,

vb. şeklinde numaralandırılmıştır.

Resimlerde gösterilen bileşenler A, B,

C, vb. gibi harflerle işaretlenmiştir.

1. resimde C bileşenine atıfta bulunulduğunda şu yazım şekli kullanılır: "Bkz. Res. 2.C" veya basit şekilde "(Res. 2.C)".

Resimler gösterge niteliğindedir. Gerçek parçalar betimlenenlerden farklı olabilir.

1.2.2 Başlıklar

Bu kılavuz bölümlere ve paragraflara ayrılmıştır.

“2.1 Eğitim” paragrafının başlığı, “2. Güvenlik kuralları” bölümünün alt başlığıdır. Başlıklara veya paragraflara yapılan başvurular Böl. veya Par. kısaltması ile ilgili rakam kullanılarak verilmiştir. Örnek: “Böl. 2” veya “Par. 2.1”.

2. GÜVENLİK KURALLARI

2.1 EĞİTİM

Kumandaları ve makinenin uygun kullanımını iyi öğrenin. Makineyi hızlı bir şekilde durdurmayı öğrenin. Uyarılara ve talimatlara uyulmaması yangınlara ve/veya ciddi yaralanmalara neden olabilir.

• Makinenin kullanımı ulusal yönetmelikle sınırlandırılabilir.
• Çocukların veya kullanım talimatlarını yeterli derecede bilmeyen kişilerin makineyi kullanmasına asla izin vermeyin. Yerel kanunlar kullanıcı için minimum bir yaş sınırı tespit edebilir.
• Kullanıcı yorgun olduğunda, kendini kötü hissettiğinde veya ilaç, uyuşturucu, alkol veya refleks ve dikkat yeteneklerine zararlı maddeler aldığında asla makineyi kullanmayın.
• Başka kişilere veya onların mallarına gelebilecek kazalardan ve beklenmedik olaylardan operatörün veya kullanıcıının sorumlu olduğunu unutmayın. Üzerinde çalışılacak arazide, özellikle eğimlerde, engebeli, kaygan veya dengesiz arazide bulunan potansiyel riskleri değerlendirme ile gerek kendisinin, gerekse başkalarının güvenliğini sorumluluğu kullanıcıya aittir.
• Makinenin başkalarına devredilmek veya ödünç verilmek istenmesi halinde kullanıcıının, işbu kılavuzda bulunan kullanım talimatlarını okumuş olduğundan emin olun.

2.2 HAZIRLIK İŞLEMLERİ

Kişisel koruyucu donanımlar (KKD)

• Vücudu saran, kesilmeyi önleyici korumalarla donatılmış koruyucuyu giysiler, titreşim önleyici eldivenler, kask, koruyucu gözlükler, toz önleyici maskeler, işitme sistemi koruyucu kulaklıklar ve tabanı kaymaz kesilmeyi önleyici ayakkabılar kullanın.
• Makineye veya çalışma ortamında mevcut nesnelere ve materyallere takılabilecek eşarplar, gömlekler, kolyeler bilezikler, sarkan kısımları ve bağcıkları olan ya da kravat içeren giysiler ve her halükarda sallantılı veya bol aksesuarlar kullanmayın.
• Uzun saçları uygun şekilde toplayın.

Çalışma alanı / Makine

- Bütün çalışma sahasını iyice kontrol edin ve makine tarafından fırlatılabilecek veya kesim düzenine/döner aksama hasar verebilecek her türlü nesneyi uzaklaştırın (taşlar, dallar, demir teller, kemikler, vb.).

İçten yanmalı motorlar: yakıt

TEHLIKE! Benzin ve karışım son derece yanıcıdır!

– Benzini ve karışımı, bu amaçla kullanım açısından onaylanmış özel kaplar içinde, güvenli yerlerde, ısı kaynaklarından veya serbest alevlerden uzakta muhafaza edin.
– Kapları, çocukların ulaşabilecekleri yerlerde bırakmayın.
– Kapları çok miktardaki yaprak veya çimden uzak tutun.
– Yakıt karışımını hazırlarken, doldururken veya tamamlama yaparken ve yakıtlą ilgili herhangi bir işlem yaptığınızda sigara içmeyin.
– Yakıtı bir huni yardımıyla, yalnızca açık alanda doldurun.
– Yakıt buharlarını solumaktan kaçının.
– Motor çalışırken veya sıcakken yakıt ilave etmeyin veya deponun kapağını çıkarmayın.
– İç basıncın kademeli olarak tahliye olması için deponun kapağını yavaşça açın.
– İçeriğini kontrol etmek için deponun ağızına açık alev yaklaştırmayın.
– Yakıt dışarı taşığında, motoru çalıştırmayın; makineyi yakıtın döküldüğü alandan uzaklaştırın ve yakıt tamamen buharlaşana ve buharlar dağılana kadar herhangi bir yangın ihtimalinin oluşmasını önleyin.
– Deponun ve yakıt kabının kapaklarını daima takın ve iyice sıkın.
– Makineye veya toprağa dökülmüş her yakıt izini derhal temizleyin.
– Makineyi yakıt ikmalinin gerçekleştirilldiği yerde çalıştırmayın; motor yakıt ikmalinin yapıldığı yerden en az 3 metre mesafede ateşlenmelidir.
– Yakıtın giysilere bulaşmasını engelleyin ve bu durumda motoru çalıştırmadan önce giysileri değiştirin.

2.3 KULLANIM ESNASINDA

Çalışma Alanı

• Motoru tehlikeli karbon monoksit dumanlarının birikebileceği kapalı yerlerde çalıştırmayın. Çalıştırma işlemleri açık havada veya iyice havalandırılan bir yerde yapılmalıdır. Tahliye edilen gazların toksik olduklarıhi hiç unutmayın
• Makine çalıştırılırken susturucuyu ve bu doğrultuda egzoz gazlarını, tutuşabilir materyallere doğru yönlendirmeyin.
• Makineyi, patlama riski bulunan ortamlarda, tutuşabilir sıvılar, gaz veya toz mevcut ise kullanmayın. Elektrik kontakları veya mekanik sürtünmeler toz veya buharları tutuşturacak kıvılcımların çıkmasına yol açabilirler.

• Sadece gün ışığında veya yeterli yapay ışıkta ve iyi görünürlük koşullarında çalışın.

• Kişileri, çocukların ve hayvanları çalışma alanından uzaklaştırın. Çocukların başka bir yetişkin tarafından gözetim altında tutulması gerekir.

• Diğer kişilerin, makinenin etki alanından en az 15 metrede, daha zor biçmelerde en az 30 metrede bulunduğu kontrol edin;
• Çalışma esnasında operatörün dengesini garanti etmeyen ıslak veya kaygan zeminde veya her halükarda aşırı engebeli veya dik arazilerde çalışmaktan olabildiğince kaçının;
• Zemindeki düzensizliklere (tümsekler, kanallar), eğimlere, gizli tehlikelere ve görüşü sınırlandırabilecek muhtemel engellerin varlığına özellikle dikkat edin.
• Sarp kayalık, çukur veya nehir kenarlarının yakınlarında çok dikkatli olun.
• Daima kendi dayanak noktınızdan emin olarak ve kesim düzeninin sonunda durarak, yön değişimlerine çok dikkat ederek, asla yukarı/aşağı yönde değil, eğime çapraz yönde çalışın.
• Makine yol yakınlarında kullanılıyorsa, trafiğe dikkat edin.

Davranış Şekilleri

• Çalışma esnasında tahrik ünitesini vücudun sağ yanında ve kesim grubunu kemer hizasının altında tutarak makine daima iki elle sıkı kavranmalıdır.
• Sabit ve dengeli bir pozisyon alın ve tedbirli davranın.
• Asla koşmayın, yürüyün.
• Çalışma esnasında makineyi her zaman kemere takılı tutun.
• Gerek makinenin ateşlenmesi gerekse kullanımı esnasında, daima ellerinizi ve ayaklarını kesim düzeninden uzak tutun.
• Dikkat: kesim düzeni kapatıldıktan veya motor durduktan sonra da birkaç saniye dönmeye devam eder.
• Kesim düzeninin neden olduğu olası nesne sekmelerine dikkat edin.
• Kesim düzenini yabancı nesnelere/ engellere sert bir şekilde çarpmamaya özen gösterin. Kesim düzeni bir engelle/ nesneyle karşılaşırsa, geri tepme meydana gelebilir. Bu temas, ters yönde son derece seri bir fırlatmaya neden olarak kesim düzeninin yukarı yönde veya operatöre doğru itilmesine yol açabilir. Geri tepme makinenin kontrolünün kaybedilmesine yol açarak, son derece ağır sonuçların yaşanmasına neden olabilir. Geri tepmeyi önlemek için aşağıdaki uygun özel tedbirleri alın:

– Makineyi iki elinizle, sağlam bir şekilde tutun ve gövdenizle kollarınızı geri tepme kuvvetlerine dayanabilmenizi sağlayacak bir konuma getirin.

– Kollarınızı aşırı şekilde yukarıya doğru germeyin ve kemer hizasının üzerindeki yüksekliklerde kesme yapmayın.
– Yalnızca imalatçı tarafından belirtilen kesim düzenlerini kullanın.
– Kesim düzeninin bakımıyla ilgili imalatçının verdiği talimatlara dikkat edin.

• Misina uzunluğunun kesimi için öngörülmüş olan her türlü aletten kaynaklanabilecek yaralanmalara karşı dikkatli olun.
• Dikkat: kesim düzeni motor durduktan sonra da dönmeye devam eder.
• Kullanım sırasında isındığından motor aksamına dokunmayın. Yanma tehlikesi.
• Yangın riskini önlemek için makineyi sıcak motor ile yapraklar, kuru otlar veya diğer parlayıcı materyaller arasında bırakmayın.
• Çalışma esnasında kırılma veya kaza durumunda, derhal motoru durdurun ve başka hasarlara sebep olmamak için makineyi uzaklaştırın; kişilerde veya üçüncü şahıslarda yaralanmalara neden olan kazalar durumunda, derhal içinde bulunulan duruma en uygun ilk yardım prosedürlerini uygulayın ve gerekli tedaviler için bir Sağlık Ocağına başvurun. Gözden kaçmaları durumunda kişilerde veya hayvanlarda hasar veya yaralanmalara yol açabilecek olası kalıntıları dikkatlice giderin.
• İşbu bilgilerde belirtilen gürültü ve titreşim seviyesi makinenin maksimum kullanım değerleridir. Dengesiz bir kesim düzeninin kullanılması, aşırı hareket hızı, bakım eksikliği ses ve titreşim seviyesini ciddi ölçüde etkilerler. Buna bağlı olarak, yüksek gürültüden ve titreşimlerin neden olduğu tahriklerden kaynaklanan olası zararları gidermeye yönelik önlemlerin alınması gerekir; makinenin bakımını ihmal etmeyin, gürültüye karşı kulaklıklar takın, çalışma esnasında molalar verin.
• Titreşimlere uzun süre maruz kalma, zarar görmelere ve özellikle dolaşım sistemi sorunları bulunan kişilerde nörovasküler rahatsızlıklara ("Raynaud fenomeni" veya "beyaz el" olarak da bilinen) neden olabilir. Belirtiler ellerde, bileklerde ve parmaklarda görülebilir ve his kaybı, uyuşma, kaçınma, ağrı, renk kaybı veya derinin yapısal değişikliklerine neden olur. Bu etkiler, düşük ortam sıcaklıkları ve/veya kabzalar üzerinde aşırı bir kavrama sebebi daha büyük boyutlara ulaşabilir. Belirtiler ile karşılaşıldığında makinenin kullanım sürelerini azaltmak ve bir doktora danışmak gerekir.

Kullanımla ilgili sınırlamalar

- Makine, bunu iki el ile sağlam şekilde tutabilecek ve/veya çalışma esnasında ayakta dengede sabit şekilde durabilecek kapasitede olmayan kişiler tarafından kullanılmamalıdır.

• Korumaları hasar görmüşse, yoksa veya doğru yerleştirilmemişse makineyi kesinlikle kullanmayın.
• Motor ayarlarını değiştirmeyi, gerekenden yüksek devre getirmeyin. Motor çok yüksek devirde çalıştırılırsa, personelin yaralanması riski artar.
• Makineyi aşırı zorlamayın ve ağır işler yapmak için ufak bir makine kullanmayın; uygun bir makinenin kullanımı riskleri azaltır ve iş kalitesini yükseltir.

2.4 BAKIM, DEPOYA KALDIRMA VE NAKLIYE

Düzenli bakım yapın; depoya kaldırma işleminin doğru uygulanması, makinenin emniyetinin ve performans seviyesinin korunmasını sağlar.

Asla makineyi aşınmış veya hasar görmüş parçalar ile kullanmayın. Arızalı veya bozuk parçalar değiştirilmeli ve asla onarılmamalıdır. Sadece orijinal yedek parçalar kullanın: orijinal olmayan ve/ veya doğru şekilde monte edilmemiş yedek parçaların kullanımı makinenin emniyetini riske atar; kazalara veya kişisel yaralanmalara neden olabilir ve üreticiyi her türlü sorumluluktan muaf kılar.

Bakım

• Yangın tehlikesini azaltmak için, yağ ve/veya yakıt sızıntısı olmadığını düzenli olarak kontrol edin.
• Makinenin ayar işlemleri esnasında, parmakların kesim düzeni ve makinenin sabit kısımları arasında sıkışıp kalmasını önlemeye dikkat edin.

Depoya kaldırma

• Makineyi, deposunda yakıt bulunurken, yakıt buharlarının alev, kıvılcım veya güçlü bir ısı kaynağıyla temas edebileceği bir yere kaldırmayın.
• Yangın riskini azaltmak için, artıkların bulunduğu kapları kapalı bir mekan içinde bırakmayın.

2.5 ÇEVRENİN KORUNMASI

Medeni bir ortak yaşam ve yaşadığımız çevreye saygı ilkeleri çerçevesinde, makinenin kullanımında çevre koruması önemli rol oynamalı ve öncelik taşımalıdır.

• Komşularınız için bir rahatsızlık kaynağı olmaktan kaçının. Makineyi yalnızca makul saatlerde kullanın (kişilerin rahatsız olabileceği sabah erken veya akşam geç saatlerde kullanmayın).
• Ambalajların, yağların, yakıtın, filtrelerin, aşınmış parçaların veya çevreye zarar

verebilecek herhangi bir nesnenin bertaraf edilmesinde yerel kanun öngörülerini titizlikle uygulayın; bu atıklar çöpe atılmamalı, ayrılmalı ve materyallerin yeniden dönüştürülmesini gerçekleştirecek özel toplama merkezlerine teslim edilmelidir.

• Ortaya çıkan malzemelerin imha edilmesinde yerel yönetmeliklere titizlikle uyun.
• Hurdaya çıkarma durumunda, makineyi dışarıya terk etmeyin, yürürlükteki yerel yönetmelikler uyarınca bir toplama merkezine başvurun.

3. MAKİNEYİ ÖĞRENMEK

3.1 MAKİNENİN AÇIKLAMASI VE AMAÇLANAN KULLANIM

Bu makine bir bahçe aletidir ve daha detaylı olarak hobi amaçlı kullanım için termik motorlu taşınabilir bir çalı biçme/kenar kesme makinesidir.

Makine başlıca olarak bir motordan oluşur, bu motor bir boru içine yerleştirilmiş bir transmisyon mili ve açılı bir dişli kutusu aracılığıyla farklı işlevleri yerine getirmek için değişik tipolojileri bulunan bir kesim düzenini işletir.

Operatör bir kemer yardımı ile makineyi taşıyabilir ve kesim düzeninden daima güvenlik mesafesinde durarak ana kumandaları işletebilir.

3.1.1 Öngörülen kullanım

Bu makine aşağıdaki amaçlar için tasarlanmış ve üretilmiştir:

• Misinalı kesme kafasının içine kapatılmış naylon misinayla otların ve odunsu olmayan bitkilerin kesimi.
• Metal veya plastik bıçakların yardımı ile maksimum 2 cm çaplı uzun otların, kuru dalların, ufak dalların ve odunsu çalıların kesimi.
• Odunsu parçaların kesimi ve küçük ebatlı ağaçların kesilmesi (izin veriliyorsa, yalnızca testere dişli bıçakla).
• Yalnızca tek bir operatör tarafından kullanılır.

3.1.2 Uygunsuz kullanım

Yukarıda belirtilenlerden farklı her türlü kullanım tehlikeli olabilir ve kişilere ve/veya eşyalara hasar verebilir. Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım olarak addedilir:

• makinenin süpürmek için kullanılması;
• Çitlerin düzenlenmesi veya kesim düzeninin zemin hizasında kullanılmadığı diğer işler.

• Ağaç budama.

• kesim düzeni takılı makinenin operatörün bel hizasının üzerinde kullanılması;

• Makinenin bitki sınıfına girmeyen nesneleri kesmek için kullanılması.
• "Teknik Veriler" tablosunda sıralananlardan farklı kesim düzenlerinin kullanılması Ciddi yaralanma tehlikesi;
• makinenin birden fazla kişi tarafından kullanılması.

ÖNEMLİ Makinenin uygunsuz kullanımı garantinin geçersiz olmasına ve kullanıcıının veya başkalarının zarar görmesinden ve yaralanmasından kaynaklanan yükümlülükleri kullanıcıya devrederek Üreticinin her türlü sorumluluktan muaf tutulmasına neden olur.

3.2 GÜVENLİK İŞARETLERİ

Makinenin üzerinde çeşitli semboller (Res. 2) bulunur. Bunların işlevleri, makinenin gereken dikkat ve özenle kullanılması için uyması gereken davranış biçimlerini operatöre hatırlatmaktır.

İşaretlerin anlamları:

DİKKAT! TEHLİKE! Bu makine, doğru şekilde kullanılmadığı takdirde, kullanıcı ve diğer kişiler için tehlikeli olabilir.

DİKKAT! Bu makineyi kullanmadan önce talimat kılavuzunu okuyun.

Makine operatörü, makinenin normal şartlarda sürekli günlük kullanımı halinde 85 dB (A) değerine eşit veya daha fazla gürültü seviyesine maruz kalabileceği hakkında uyarılır. Akustik koruyucular, gözlükler kullanın ve koruyucu kask takın.

Koruyucu ayakkabılar ve eldivenler kullanın!

SEKME TEHLİKESİ! Makinenin kullanımı esnasında herkesi ve bütün ev hayvanlarını en az 15 m uzaklaştırın!

Kesim düzeninin maksimum hızı.

Yuvarlak testereli bıçaklar kullanmayın. Tehlike: Üzerinde bulunmayan modellerde yuvarlak testereli bıçakların kullanımı, kullanıcıyı çok ciddi ve hatta ölümle sonuçlanabilen yaralanma tehlikesine maruz bırakır.

DİKKAT! Benzin tutuşabilir. Yakıt takviyesinde bulunmadan önce, en az 2 dakika motorun soğumasını bekleyin.

Biçağın itme kuvvetine dikkat

DİKKAT! - Sıcak yüzeylerden uzakta durun.

ÖNEMLİ Yırtılmış veya okunamaz hale gelmiş yapışkanlı etiketlerin değiştirilmesi gerekir. Yeni etiketleri yetkili teknik servisinizden isteyin.

3.3 ÜRÜN BELİRLEME ETİKETİ

Ürün belirleme etiketinde aşağıdaki veriler yer alır (Res. 1):

1. Ses gücü seviyesi
2. Uygunluk etiketi
3. İmalat ayı / yılı
4. Makine tipi
5. Seri numarası
6. İmalatçının adı ve adresi
7. Ürün kodu

Makine belirleme verilerini, kapağın arkasında bulunan etiketteki özel yerlere yazın.

ÖNEMLİ Yetkili departmanla her bağlantı kurduğunuzda ürün belirleme etiketinde belirtilen belirleme bilgilerini kullanın.

ÖNEMLİ Uygunluk beyannamesi örneği kilavuzun son sayfalarında bulunmaktadır.

3.4 BAŞLICA BİLEŞENLER

Bu makine, işlevleri belirtilen aşağıdaki bileşenlerden oluşur (Res.1):

A. Motor: Tahrik borusu ve açılı dişli kutusuyla kesim düzenine hareket sağlar.

B. Tahrik borusu: Dönüş hareketini açılı dişli kutusuna aktarmakla görevli hareket aktarma mili içinde bulunur.

1. Sert tahrik borusu

2. Esnek tahrik borusu

C. Açılı dişli kutusu: Tahrik borusunun hareketin kesim düzenleme aktarıldığı son kısmıdır.

D. Kesim Düzeni: Bitkilerin kesilmesini sağlayan elemandır.

1. Misinalı kesme kafası: Naylon misinalı kesim düzenidir.

2. 3 uçlu, 4 uçlu ve 8 uçlu biçak: Metal diskli kesim düzenidir.

3. Testere dişli bıçak (izin veriliyorsa): Çepeçevre kesici dişlere sahip, metal dairesel diskli kesim düzenidir.

E. Kesim düzeninin koruması: bir emniyet korumasıdır ve kesim düzeni tarafından toplanmış olası nesnelerin makineden uzağa fırlatılmasını engeller.

1. Misinalı kesme kafası

2. Testereli bıçak (izin verilmişse)

F. Ön kabza: Yarım daire şeklindedir, makinenin yönetilmesine olanak tanır ve bacak koruma siperi burada bulunur.

G. Arka kabza: Makinenin yönetilmesine olanak tanır ve üzerinde açma/kapama/gaz ana kontrol kumandaları bulunur.

H. Bacak koruma siperi: Kullanım sırasında kesim düzeniyle kazara teması önlemeye yarayan bir güvenlik korumasıdır.

I. Tutma sapı: Mile enlemesine ve asimetrik bir şekilde yerleştirilmiş, "öküz boynuzu" şeklinde kabza; makinenin yönetilmesine olanak tanır ve üzerinde açma/kapama/gaz ana kontrol kumandaları bulunur.

J. Ekran: Makinenin çalıştırılması ve bakımıyla ilgili bilgiler görüntülenir.

K. Takma noktası (kemerin): Makine kemerinin takıldığı yerdir.

L. Kemer: Omuzlardan geçerek, çalışma sırasında makinenin ağırlığının kaldırılmasına yardımcı olan, kumaş kayışlardan oluşan bir aparattır.

1. çift askılı

2. sırt çantalı

M. Biçak siperi (makinenin nakliyesi ve taşınması için): ağır yaralanmalara neden olabilecek şekilde kesim düzeniyle kazara temasa karşı koruma sağlar.

4. MONTAJ

ÖNEMLİ Uyulacak güvenlik kuralları böl. 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

Depolama ve sevkiyat nedenlerinden makinenin bazı bileşenleri, doğrudan fabrikada ambalajlanmamıştır; bu bileşenler, ambalaj çıkarıldıktan sonra aşağıdaki talimatları izleyerek monte edilmelidir.

⚠ Ambalajın açılması ve montajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır. Makineyi "MONTAJ" bölümünde verilen talimatları tamamlamadan kullanmayın.

4.1 MONTAJ ARAÇLARI

Montajda kullanılan araçlar ambalaja dahildir.

4.1.1 Ambalajdan çıkarma

1. Ambalajı özenle açın, bileşenleri kaybetmemeye özen gösterin
2. Kutunun içine bulunan, bu kılavuzun da yer aldığı belgelere başvurun.
3. Monte edilmemiş tüm bileşenleri kutudan çıkarın.
4. Çalı biçme makinesini kutudan çıkarın.
5. Kutuyu ve ambalajları bulunduğunuz yerdeki yönetmeliklere uygun şekilde bertaraf edin.

4.2 KABZALARIN MONTAJI

4.2.1 Ön kabzanın montajı - Tip I

1. Kelepçe başlığını (Res. 3.A) yerleştirmek için pimi (Res. 3.A.1) tahrik borusundaki deliklerden birine geçirin.
2. Titreşim önleyici iki yarım yastıklama pedini (Res. 3.D) yerinde tutmaya dikkat ederek, vidaları (Res. 3.C) kullanmak suretiyle ön kabzayı bacak koruma siperiyle (Res. 3.B) birlikte monte edin.
3. Vidalari (Res. 3.C) iyice sıkıştırın.

4.2.2 Tutma sapının montajı - Tip II

1. Merkez topuzu (Res. 4.A) sökün ve kelepçe başlığını (Res. 4.B) çıkarın.
2. Kumandaların sağda olmalarına dikkat ederek tutma sapını (Res. 4.C) takın.
3. Tutma sapını en rahat çalışma pozisyonuna yönlendirin ve bunu kelepçe başlığı (Res. 4.B) ve topuz (Res. 4.A) aracılığıyla bloke edin.
4. Kumandaların kılıfını (Res. 4.D) özel kablo tutucuya (Res. 4.E) takın.

NOT Topuzu (Res. 4.A) gevşeterek, depolama anında kapladığı alanı azaltmak için tutma sapını döndürmek mümkündür.

4.2.3 Tutma sapının montajı - Tip III

1. Kumandaların sağda kalmalarına özen göstererek, tutma sapını (Res. 5.A) tahrik borusunun (Res. 5.B) içinde açılmış yuvaya yerleştirin.
2. Tutma sapının (Res. 5.A) topuzunu (Res. 5.C) vidalayıp, sıkıştırın.

4.3 KESİM DÜZENİ VE ÖZEL SİPER SEÇİMİ

Her kesim düzenine Teknik Veriler tablosunda belirtildiği gibi özel bir siper kombine edilmelidir.

Aşağıdaki prensip yönlendirmelerine göre yapılacak işe en uygun kesim düzenini seçin:

- Misinalı kesme kafası, çitler, duvarlar, temeller, kaldırımlar yakınındaki, ağaçlar etrafındaki vb. uzun otları ve odunsu olmayan bitkileri giderebilir veya bahçenin belli bir alanını tamamen temizleyebilir.

• 3 uçlu, 4 uçlu ve 8 uçlu biçak maksimum 2 cm çaplı kuru dalların ve ufak çalıların kesimine uygundur;
• testereli bıçak (izin verilmiş ise) odunsu parçaların kesimine ve küçük ebatlı ağaçların kesilmesine imkan tanır.

ÖNEMLİ Kesim düzeninin değiştirilmesi gerektiğinide, aletin tüm elemanlarını sökün.

4.4 KESİM DÜZENİNİN SİPERİNİN MONTAJI

Koruyucu eldiven takın.

4.4.1 Kesim düzeni siperliğinin montajı (misinalı kesme kafası, 3 uçlu, 4 uçlu ve 8 uçlu bıçak)

1. Vidalari (Res. 6.A) sökün.
2. Siperi (Res. 6.C) disli kutusunun (Res. 6.B) deliklerine yerleştirin.
3. Vidalari (Res. 6. A) iyice sıkıştırarak siperi (Res. 6. C) sabitleyin.

NOT Kesim düzeni siperinde (Res. 1.E) aşağıdaki sembol mevcuttur:

Bu, kesim düzeninin rotasyon yönünü gösterir.

4.4.2 Kesim düzeni siperliğinin montajı (izin verilmişse, testere dişli bıçak)

⚠️ Bu siper diğer kesim düzenleri için kullanılmamalıdır.

1. Diğer kesim düzenlenleri için kullanılabilecek siperleri çıkarın.
2. Siperi (Res. 7.B) dişli kutusunun (Res. 7.A) deliklerine yerleştirin.
3. Vidalari (Res. 7.C) sonuna kadar sikarak korumayı (Res. 7.B) monte edin.

4.5 KESİM DÜZENİNİN MONTAJI/ SÖKÜLMESİ

⚠️ Koruyucu eldiven takın.

4.5.1 Misinalı kesme kafasının montajı

1. Oyukların açılı dişli kutusu (Res. 8.B) oyukları ile mükemmel çakıştiğından emin olarak, iç bileziği (Res. 8.A) belirtilen yönde milin üzerine monte edin.
2. Ürünle birlikte gelen anahtarı (Res. 8.C) açılı dişli kutusunun (Res. 8.D) üzerindeki özel deliğe sokun ve anahtarı (Res. 8.C) oturana ve dönmesini engelleyene kadar iterek bileziği el yordamıyla çevirin.
3. Misinalı kesme kafasını (Res. 8.F) saat yönünün tersine sikarak monte edin.
4. Yeniden dönmesini sağlamak için (Res. 8.C) anahtarı çıkarın.

ÖNEMLİ Misinalı kesme kafası kullanıldığında, daima misina kesme bıçaklı (Res. 24.A) siperin (Res. 8.E) monte edilmiş olması gerekir.

4.5.2 Misinalı kesme kafasının sökülmesi

1. Ürünle birlikte gelen anahtarı (Res. 8.C) açılı dişli kutusunun (Res. 8.D) üzerindeki özel deliğe sokun ve anahtarı (Res. 8.C) oturana ve dönmesini engelleyene kadar iterek bileziği el yordamıyla çevirin.
2. Misinalı kesme kafasını (Res. 8.F) saat yönünde gevşeterek çıkarın.

4.5.3 3 uçlu, 4 uçlu, 8 uçlu biçak ve testere dişli biçak (izin verilmişse) montajı

Siperi bıçağa uygulayın.

1. Oyukların açılı dişli kutusu (Res. 9.B, Res. 10.B) oyukları ile mükemmel çakıştığından emin olarak, iç bileziği (Res. 9.A, Res. 10.A) belirtilen yönde milin üzerine monte edin.
2. Bıçağı (Res. 9.C, Res. 10.C) ve dış bileziği (Res. 9.D, Res. 10.D) düz kısım bıçağa dönük olacak şekilde monte edin.
3. Ürünle birlikte gelen anahtarı (Res. 9.E, Res. 10.E) dişli kutusundaki özel deliğe sokun, biçağı (Res. 9.C, Res. 10.C) el yordamıyla döndürün ve anahtarı (Res. 9.E, Res. 10.E) açılı dişli kutusundaki deliğe (Res. 9.B, Res. 10.B) oturana ve dönüşü bloke edene kadar itin.
4. Kapağı (Res. 9.F, Res. 10.F) monte edin ve somunu (Res. 9.G, Res. 10.G) saat yönünün tersine sonuna kadar sıkıştırın (25 Nm).
5. Yeniden dönmesini sağlamak için (Res. 9.E, Res. 10.E) anahtarı çıkarın.

4.5.4 3 uçlu, 4 uçlu, 8 uçlu bıçak ve testere dişli bıçağın (izin verilmişse) sökülmesi

Siperi bıçağa uygulayın.

1. Ürünle birlikte gelen anahtarı (Res. 9.E, Res. 10.E) özel deliğe sokun, biçağı (Res. 9.C, Res. 10.C) el yordamıyla döndürün ve anahtarı (Res. 9.E, Res. 10.E) açılı dişli kutusundaki deliğe (Res. 9.B, Res. 10.B) oturana ve dönüşü bloke edene kadar itin.
2. Somunu (res. 9.G, Res.10, G) saat yönünde gevşetin ve kapağı (Res. 9.F, Res. 10, F) çıkarın.
3. Dış bileziği (Res. 9.D, Res. 10.D) çıkarıp, ardından biçağı (Res. 9.C, Res. 10.C) ve iç bileziği (Res. 9.A, Res. 10.A) çıkarın.

4.6 ESNEK TAHRİK BORUSUNUN MONTAJI

1. Birbirlerinden farklı olduklarıı unutmadan koruma başlıkları (Res. 11.A) esnek tahrik borusunun (Res. 11.B) iki ucundan çıkarın.
2. Koruma tapasını (Res. 12.A) arka kabzadan (Res. 12.C) çıkıntı yapan kabzadan (Res. 12.B) çıkarın.
3. Ucu boyunla (Res.12.D) birlikte arka kabzadan (Res. 12.C) dışarı çıkan boruya (Res. 12.B) takın ve vidalarla (Res. 12.E) sabitleyerek kilitli halde kaldığından emin olun.
4. Pime (Res.13.A) bastırın ve esnek boruyu (Res.13.B) tahrik ünitesinin (Res.13.C) yuvasına geçirin.
5. Pimi (Res.13.A) bırakarak borunun ucunu (Res.13.B) sabitleyin.
6. Lastik korumayı (Res.13.D) çıkarın ve kabloları içinden (Res.13.E) geçirin.
7. Gaz kablosu koruma donanımını (Res.13.F) bir tornavida yardımıyla açın.
8. Kabloları (Res.13.G) ve (Res.13.H) bağlayın.
9. Koruma donanımını (Res.13.F) geri kapatın.
10. Konektörleri (Res.13.I) ve (Res.13.L) bağlayın.
11. Lastik korumayı (Res.13.D) geri yerleştirin.

5. KONTROL KUMANDALARI

5.1 MOTOR ÇALIŞTIRMA/ DURDURMA ANAHTARI

Motorun durdurulmasını ve çalıştırılmasını sağlar. Şalterin iki konumu vardır (Res. 18.A):

STOP - motor durdurulur ve çalıştırılamaz.

START - motor çalıştırılabilir ve hizmete alınabilir.

5.2 GAZ KUMANDA KOLU

Kesim düzeninin hızının ayarlanması sağlar.

Gaz kumanda kolu (Res. 14.B) yalnızca aynı anda gaz emniyet koluna (Res. 14.C) da basılırsa kullanılabilir.

Doğru çalışma hızı, gaz kumanda kolu (Res. 14.B) hareket yolunun sonunda olduğunda elde edilir.

5.3 GAZ EMNİYET KOLU

Gaz emniyet kolu (Res. 14.C) gaz kumanda kolunun (Res. 14.B) kullanılmasına olanak tanır.

5.4 MANUEL ÇALIŞTIRMA KABZASI

Motorun elle çalıştırılmasını sağlar (Res. 14.I).

5.5 ATEŞLEYİCİ KUMANDA KOLU (CHOKE) (VARSA)

Motorun soğukken çalıştırılması için kullanılır. Ateşleyici kumandasında iki konum mevcuttur (Res. 14.E):

A Konumu - Jikle devrede değildir (normal çalıştırma ve sıcak motor çalıştırma).

B konumu - Jikle devrededir (soğuk motor çalıştırma için).

5.6 EMİŞ AYGITI (PRİMER) KUMANDASI

Emiş aygıtının lastik butonuna basıldığında, karbüratöre yakıt enjekte edilerek, motorun çalıştırılması kolaylaştırılır (Res. 14.F).

5.7 EKRAN (VARSA)

Ekranda (Res. 14.J) makinenin çalıştırılması ve bakımıyla ilgili bilgiler görüntülenir.

Devir sayacı.

Ekrandaki rakamlar motorun devrini gösterir.

Saat sayaci.

Ekrandaki rakamlar makinenin çalışma saatini (H) ve dakikasını (M) gösterir.

MAINTENANCE

Bakım.

simgesi bakım yapılmasına k olmadığını bildirir.

ken bakım saatine ulaşıldığında simgesi yanıp söner.

İşlem sıklığı ve tipi, "Bakım tablosunda" özetlenmiştir (bkz. böl. 13).

Yanıp sönme 1 saat sürer.

6. MAKİNENİN KULLANIMI

ÖNEMLİ Uyulacak güvenlik kuralları böl. 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

ÖNEMLİ Makine içinde yakıt olmadan temin edilir.

6.1 HAZIRLIK İŞLEMLERİ

Makineyi kullanmadan önce:

1. Makineyi yatay konuma getirin ve yere iyice oturmasını sağlayın.
2. Yapılacak işe en uygun kesim düzenini seçin (par. 4.3).
3. Yakıt doldurun. Karışım hazırlama şekilleri ile yakıt doldurma şekil ve tedbirleri için (bkz. par. 7.2 ve par. 7.3).
4. Kemeri doğru takın (bkz. par. 6.1.1).

6.1.1 Kemerin kullanılması

Kayışlar, operatörün boyuna ve fiziksel yapısına göre ayarlanmalıdır.

- Cift askılı modeller

Makine özel bağlantıya takılmadan önce kullanıcı kemeri kendi üzerine takmalıdır.

Kemer (Res. 15.A) şu şekilde takılmalıdır: Makinenin desteği (Res. 15.A.1), kenetleme mandalı (Res. 15.A.2) ve hızlı çözme sistemi (Res. 15.A.3) sağ tarafta olmalıdır.

-

– Hızlı çözme sistemi (Res. 15.A.4) ön tarafta gelmelidir.
– Kayışların keşim noktası operatörün sirtında (Res. 15.A.6) olmalıdır.
– Tokalar doğru şekilde bağlanmalıdır (Res. 15.A.5).

Kayışlar yükü omuzlar üzerine eşit dağıtacak şekilde gerilmelidir.

ÖNEMLİ Tehlike halinde makineyi hızlı çözme sisteminden çözün (Res. 15.A.3).

- Sirt çantalı model

Sırt çantası motor çalıştırıldıktan sonra takılmalıdır.

Sırt çantası (Res. 15.B) aşağıdaki şekilde takılmalıdır:

– Omuz askıları operatörün omuzlarına gelmelidir (Res. 15.B.1).

- Tokalar doğru şekilde bağlanmalıdır (Res. 15.B.2).

- makinenin kenetleme mandalı sağ tarafa gelmelidir (Res. 15.B.3).

– Hızlı çözme sistemi (Res. 15.B.4) ön tarafta gelmelidir.

Kayışlar yükü omuzlar üzerine eşit dağıtacak şekilde gerilmelidir.

ÖNEMLİ Tehlike halinde kemeri hızlı çözme sisteminden çözün (Res. 15.B.4).

6.2 GÜVENLİK KONTROLLERİ

Aşağıdaki güvenlik kontrollerini yapın ve elde ettiğiniz sonuçları tablolarda belirtilenlere uygun olduğundan emin olun.

Kullanmadan önce güvenlik

kontrollerini daima yapın.

6.2.1 Genel kontrol

Aksam Sonuç
Kabzalar (Res. 1.F, Res. 1.G, Res. 1.I)	Temiz, kuru, makineye doğru şekilde ve iyice sabitlenmiş.

Aksam Sonuç
Kesim düzeninin siperi. (Res. 1.E.1, Res. 1.E.2)	Kullanılan kesim düzenleme uygun, makineye doğru şekilde ve iyice sabitlenmiş, aşınmamış/yıpranmamış veya hasar görmemiş.
Kemer bağlantı noktası (Res. 1.K)	Doğru yerleştirilmiş
Hızlı çözme sistemi (Res. 15.A.3, Res. 15.B.4)	Düzgün çalışıyor. Tehlike anında makinenin hızlica serbest bırakılmasını sağlamalıdır.
Makine ve kesim düzeni üzerindeki vidalar	İyice sıkıştırılmış (gevşek değil)
Kesim düzeni (Res. 1.D.1, Res. 1.D.2, Res. 1.D.3 )	Hasar görmemiş veya yıpranmamış.
Metal bıçak (monte edilmişse) (Res. 1.D.2, Res. 1.D.3)	İyi bilenmiş
Hava filtresi (Res. 24.C) Temiz
Elektrik kabloları ile buji kablosu	Kıvılcım oluşturmayacak şekilde sağlam.
Buji başlığı (Res. 14.H) Sağlam ve bujiye doğru şekilde takılmış

6.2.2 Makine çalışma testi

İşlem Sonuç
Makineyi çalıştırın (par. 6.3)	Kesim düzeni (Res. 1.D.1, Res. 1.D.2, Res. 1.D.3,) motor en düşük devirdeyken hareket etmemelidir.
Gaz kumanda kolunu (Res. 14.B) ve gaz emniyet kolunu (Res. 14.C) aynı anda kullanın.	Kollar serbest bir şekilde hareket etmeli, zorlama gerektirmemelidir.
Gaz kumanda kolunu (Res. 14.B) ve gaz emniyet kolunu (Res. 14.C) bırakın	Kollar kendiliklerinden ve hızlıca nötr konuma dönmeli ve motor devri rölantiye düşmelidir.
Gaz kumanda koluna (Res. 14.B) basın.	Gaz kumanda koluna (Res. 14.B) kilitli halde kalmalıdır.
Motor çalıştırma/durdurma şalterine basın (Res. 14.A)	Anahtar bir konumdan diğerine kolay geçmelidir.

Elde ettiğiniz sonuçların biri bile aşağıda yer alan tablolardan farklıysa, makine kullanılamaz! Makineyi gereken kontrollerin yapılması ve onarılması için bir servis merkezine gönderin.

6.3 BAŞLATMA

Motoru çalıştırmadan önce aşağıdakileri yapmak gerekir:

1. Makineyi toprağın üzerinde dengeli pozisyona yerleştirin;
2. Kesim düzeni siperini (Res. 1.M) (kullanılmış ise) çıkarın;
3. Bıçağın (Res. 1.D.2, Res. 1.D.3) (kullanılmış ise) toprağa veya diğer nesnelere değmediğinden emin olun.

6.3.1 Soğuk çalıştırma

⚠️ “Soğuk” çalıştırma, motor stopundan en az 5 dakika sonra veya bir yakıt ikmalinden sonra çalıştırma anlamına gelir.

ÖNEMLİ Deformasyonları önlemek için tahrik borusu, çalıştırma esnasında el veya diz için destek olarak kullanılmamalıdır.

ÖNEMLİ Kopmaları önlemek için ipi tüm uzunluğunca çekmeyin; ipi, ip kılavuz deliği kenarı boyunca sürtmeyin ve bunun kontrolsüz içeri girmesini önleyerek düğmeyi kademeli olarak bırakın.

1. Şalterin (Res. 14.A) «I» konumunda olduğundan emin olun.
2. Yalnızca jikleli (choke) modellerde: Kolu «B» konumuna getirerek (Res. 14.E), jikleyi devreye sokun.
3. Karbüratörün dolmasını sağlamak için emiş aygıtının kumanda düğmesine (Res. 14.F) 10 kez basın. Kumandaya basarken deliği parmağınızla kapattığınızdan emin olun.
4. Çalıştırma esnasında kontrolü kaybetmemek için tahrik ünitesinin üzerinde bir elle makineyi toprak üzerinde sıkıca tutun (Res. 16).
5. Marş düğmesini, belirli bir direnç algılayana kadar, 10-15 cm yavaş şekilde çekin ve sonra ilk ateşleme seslerini algılayana kadar birkaç defa daha çekin.
6. Yalnızca jikleli (choke) modellerde: Kolu «A» konumuna getirerek (Res. 14.E), jikleyi devreden çıkarın.
7. Marş düğmesini, motorun regüler şekilde ateşlenmesini elde edene kadar yeniden çekin.
8. Gaz kumanda kolunu (Res. 14.B) kısa süreliğine devreye sokun ve motoru rölantiye getirin.
9. Makineyi kullanmaya başlamadan önce, motoru en az 1 dakika minimumda dönmeye bırakın.

ÖNEMLİ İşletme halatının düğmesi tekrar tekrar işletildiğinde motor boğulabilir ve ateşlemeyi zorlaştırabilir. Motorun boğulması halinde (bkz. par. 14).

6.3.2 Sıcak çalıştırma

Sıcak çalıştırma (motor stopundan hemen sonra) için bir önceki prosedürün 1 - 2 - 3 - 4 - 6 - 7 noktalarını izleyin.

6.4 İŞTE KULLANMA

NOT İlk kez bir biçme işine başlamadan önce, kemerleri doğru takmayı, makineyi sıkı kavramayı ve işin gerektirdiği hareketleri gerçekleştirmeyi deneyerek makineyi ve en uygun kesim tekniklerini tanımak gerekir.

Makineyle çalışmak için aşağıda açıklanan şekilde hareket edin:

• makineyi daima doğru şekilde üzerine astığınız kemere takın (bkz. par. 6.1.1);
• tahrik ünitesini vücudun sağ yanında ve kesim grubunu kemer hizasının altında tutarak makineyi daima iki elle sıkıca kavrayın.

6.4.1 Çalışma teknikleri

6.4.1.a Misinalı kesme kafası

SADECE naylon misina kullanın. Metal tellerin, plastikle kaplanmış ve/veya başlığa uygun olmayan metal tellerin kullanımı, ciddi yaralara ve yaralanmalara neden olabilir.

Misinalı kesme kafasını eğerek, makineyi süpürmek için kullanmayın Motorun gücü, hasarlar vererek veya insanlarda yaralanmalara neden olarak nesneleri ve ufak taşları 15 metre veya daha uzağa fırlatabilir.

a. Hareketli kesim (Biçme)

İşlem esnasında misinalı kesme kafasını eğmeden, geleneksel orağa benzer bir yay hareketi ile düzenli bir gidişle işe başlayın (Res. 17).

Önce misinalı kesme kafası ile toprak arasındaki mesafeyi sabit tutarak eşit bir kesim yüksekliği elde etmek için öncelikle küçük bir alanda

doğru yükseklikte kesmeyi deneyin. Daha zor kesimler için, misinalı kesme kafasını yaklaşık 30° sola eğmek yararlı olabilir.

Kişilere, hayvanlara zarar verebilecek veya tehlikeli olabilecek nesne fırlatmasına neden olma ihtimali mevcut ise, bu şekilde çalışmayın.

b. Hassas kesim (Bitirme)

Kesim düzenini operatörden daima uzak tutarak, misinalı kesme kafasının alt kısmı toprağa değmeyecek ve kesim hattı istenen noktada bulunacak şekilde makineyi hafif eğimli tutun.

c. Çitlerin / temellerin yakınlarında kesim

Misinalı kesme kafasını, şiddetli çarptırmadan, çitlere, kazıklara, kayalara, duvarlara vb. yavaşça yaklaştırın (Res. 18). Misina sert bir engele çarparsa kopabilir veya aşınabilir; bir çite takılı kalırsa aniden kesilebilir Her halükarda kaldırımlar, temeller, duvarlar vb. etrafında kesim, misinanın normale göre daha fazla aşınmasına eden olabilir.

d. Ağaçlar etrafında kesim

Ağacın etrafında soldan sağa doğru yürüyün, misina ağaca çarpmayacak şekilde ve misinalı kesme kafasını ileri doğru hafif eğik tutarak kütüklere yaklaşın (Res. 19). Naylon misinanın ufak çalıları kesebileceğine veya bunlara zarar verebileceğine ve misinanın çalıların veya yumuşak kabuklu ağaçların kütüğüne çarpmasının bitkiye ciddi şekilde hasar verebileceğine dikkat edin.

6.4.1.b 3 uçlu, 4 uçlu ve 8 uçlu bıçak

Kesime bitkinin yukarısından başlayan ve sonra biçme biçağı ile, dalları ufak parçalara ayırarak kesecek şekilde alçalın (Res. 20).

6.4.1.c Testereli bıçak (izin verilmişse)

Testereli bıçağın izin verilen yerlerde kullanımı için daima özel siperi monte etmek gerekir (Böl.

4.4.2). Geri tepme riskini azaltmak için bıçak daima iyi bilenmiş olmalıdır.

Küçük ağaçların kesilip devrilmesi durumunda, rüzgarın yönünü de dikkate alarak kesilen ağacın düşme yönünü önceden tahmin edin.

Küçük ağaçların kesilip devrilmesinde iyi bir sonuç elde etmek için kesimi, maksimum devirde motor ile, kesilecek dala veya kütüğe doğru hızlı bir hareket ile gerçekleştirmek gerekir. Bıçağın sağ bölgesinde, rotasyon yönünden kaynaklanan, bıçağın geri tepme veya stop riski yüksek olduğundan bu bölgeyi kullanmaktan kaçının (Res. 21).

6.4.2 Çalışma sırasında kafanın misina uzunluğunun ayarlanması

Bu makine, yarı otomatik misina salma özellikli kafayla donatılmıştır.

Kafanın misina boyu aşağıdaki durumlarda ayarlanabilir:

– Misina bittiğinde ve kısaldığında.
- Motorun normalden hızlı döndüğü fark edildiğinde.
– Kesim veriminde azalma fark edildiğinde.

Yeni misinayı salmak için:

• Gaz kumanda kolu sonuna kadar basiliyken misinalı kesme kafasını (Res. 22) yere vurun;
• Misina otomatik olarak salınır ve misina kesme bıçağı (Res. 27.A) uzunluğun fazlasını keser.

6.5 KULLANIMLA İLGİLİ TAVSİYELER

Kullanım esnasında kesim düzeninin (Res. 1.E.1, Res. 1.E.2) altına takılmış otlardan kaynaklanan motordaki (Res. 1.A) aşırı isınmayı önleyecek şekilde makineyi saran otları düzenli olarak gidermek gerekir.

Aşağıda açıklandığı gibi hareket edin:

– Makineyi durdurun (par. 6.6);
– Bujinin başlığını çıkarın (Res. 14.H);
– İş eldivenleri takın.
– Motorun doğru şekilde soğutulmasını sağlamak için, takılmış otları bir tornavida ile çıkartın.

NOT Makinenin ilk 6-8 çalışma saati esnasında motoru devirlerin maksimumunda kullanmaktan kaçının.

6.6 DURDURMA

Makineyi durdurmak için:

• Gaz kumanda kolunu (Res. 14.B) bırakın ve motorun birkaç saniye en düşük devirde dönmesine izin verin.
• Şalteri (Res. 14.A) «O» konumuna getirin.
• Kesim düzeninin durmasını bekleyin.

Gaz kolunu minimuma getirdikten sonra kesim düzeninin durması için birkaç saniye geçmesi gerekir.

ÖNEMLİ Aşağıdaki durumlarda daima makineyi durdurun:

Çalışma bölgeleri arasında yer değiştirmeler esnasında.

Motor kapatıldıktan hemen sonra çok sıcak olabilir. Dokunmayın. Yanma tehlikesi mevcuttur.

6.7 KULLANDIKTAN SONRA

• Bujinin başlığını çıkarın.
• Kesim düzeni durduğunda, bıçak siperini uygulayın.
• Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.
  • Temizlik yapın (Par. 7.4).
• Gevşemiş veya hasar görmüş komponent bulunup bulunmadığını kontrol edin. Gerekirse, hasar görmüş komponentleri değiştirin, gevşemiş olabilecek vida, somun ve civataları sıkıştırın.

ÖNEMLİ Makineyi gözetimsiz halde her biraktığınızda durdurun (Par. 6.6), bujinin (Res. 14.H) başlığını çıkarın ve biçak siperini takın.

7. OLAĞAN BAKIM

7.1 GENEL BİLGİLER

ÖNEMLİ Uyulacak güvenlik kuralları böl. 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

Herhangi bir bakım işlemine girişmeden önce:

• makineyi durdurun;
• Bujinin başlığını çıkarın (Res. 14.H);
• Kesim düzeni durduğunda, (bıçak üzerinde müdahalede bulunulması durumları dışında) bıçak siperini takın.
• Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.
• uygun giysiler giyin, iş eldiveni ve koruyucu gözlük takın;
• ilgili talimatları okuyun;

- İşlem sıklığı ve tipi, "Bakım tablosunda" özetlenmiştir (bkz. böl. 13). Bu tablo, makinenize verimli ve güvenli şekilde bakım yapmanıza yardımcı olma amacını taşır. Tabloda başlıca işlemler ile her birinin uygulanacağı zaman aralığı belirtilmiştir. İlgili işlemi ilk dolan süreye göre yapın.

- Orijinal olmayan yedek parça ve aksesuarların kullanılması, makinenin çalışması ve güvenliği üzerinde olumsuz etkilere yol açabilir. Bu ürünlerden kaynaklı hasarlar ve yaralanmalarda imalatçı hiçbir sorumluluk üstlenmez.

- Orijinal yedek parçalar yetkili teknik servisler ve satıcılardan temin edilebilir.

ÖNEMLİ Bu kılavuzda açıklanmayan bakım ve ayarlama işlemlerinin tamamı Saticınız veya Teknik Servis tarafından yapılmalıdır.

7.2 KARIŞIMIN HAZIRLANMASI

Bu makine, benzin ve yağlayıcı yağdan oluşan bir karışım gerektiren iki zamanlı bir motor ile donatılmıştır.

ÖNEMLİ Sadece tek başına benzin kullanımı motora hasar verir ve garantinin geçersiz kalmasına neden olur.

ÖNEMLİ Performansı korumak ve mekanik organların ömrünü garanti etmek için sadece kaliteli yakıt ve yağlayıcı kullanın.

7.2.1 Benzinin özellikleri

Sadece oktan sayısı en az 90 N.O. olan kurşunsuz benzin (çevreci benzin) kullanın

ÖNEMLİ Çevreci benzin, 2 aydan fazla tankta muhafaza edildiğinde birikim yapma eğilimi gösterir Her zaman taze benzin kullanın!

7.2.2 Yağın özellikleri

Sadece iki zamanlı motorlar için özel, mükemmel kaliteli sentetik yağ kullanın. Satıcınız nezdinde, yüksek bir koruma garanti edecek düzeyde bu tip motorlar için özel olarak tasarlanmış yağlar mevcuttur. Bu yağların kullanımı, %2,5 oranında bir karışım oluşumunu sağlar, yani her 40 ölçü benzin için 1 ölçü yağ.

7.2.3 Karışım hazırlama ve muhafaza etme

Karışım hazırlamak için aşağıdakikerli yapmak gerekir:

1. Onaylanmış bir tank içine benzin miktarının yaklaşık yarısını koyun;
2. Yağın hepsini ekleyin;
3. Benzinin geri kalanını koyun;
4. Kapağı kapatın ve iyice çalkalayın.

ÖNEMLİ Karışım eskimeye tabidir. Birikim oluşumunu önlemek için aşırı miktarlarda karışım hazırlamayın.

ÖNEMLİ Kullanım anında karışım ve benzin kaplarının karışmasını önlemek için bunları farklı ve ayırt edilebilir şekilde tutun.

ÖNEMLİ Olası birikimleri gidermek için benzin ve karışım kaplarını düzenli olarak temizleyin.

7.3 YAKIT DOLDURMA

Yakıt ikmalini gerçekleştirmeden önce aşağıdakileri yapmak gerekir:

1. Karışım tankını iyice çalkalayın;
2. Makineyi, karışım deposu kapağı yukarı gelecek şekilde sabit pozisyonda düz bir yere koyun (Res. 14.G).

NOT Karışım deposunun kapağına

(Res. 14.G) aşağıdaki simge mevcuttur:

Karışım deposu.

1. Yakıt ikmal edilmesi esnasında deponun içine kir girmesini önlemek için deponun kapağını ve etrafındaki bölgeyi temizleyin
2. Basıncı kademeli olarak boşaltmak için deponun kapağını dikkatlice açın.
3. Depoyu ağzına kadar doldurmaktan kaçınarak bir huni aracılığıyla ikmali gerçekleştirilirin.

7.4 MAKİNE VE MOTORUN TEMİZLIĞI

Kullandıktan sonra makineyi daima temizleyin.

Yangın riskini azaltmak için:

• makineyi ve özellikle motoru, çim, yaprak ve aşırı gres kalıntılarından arındırın;
  – basınçlı hava ile silindirinin kanatlarını sık sık temizleyin ve susturucu bölgesini talaş, dal, yaprak veya diğer artıklardan arındırın;

Aşırı ısınma ve motorun hasar görmesini önlemek üzere soğutma havası aspirasyon izgaralarının her zaman temiz, talaş ve artıklardan serbest tutulmaları gerekir.

7.5 SABİTLEME SOMUN VE VİDALARI

• Makinenin her zaman güvenli çalışma şartlarında bulunduğundan emin olmak için, somunların ve vidaların sıkıştırılmış olması gerekir.
• Kabzaların sıkıca sabitlendiklerini düzenli olarak kontrol edin.

8. ÖZEL BAKIM

8.1 AÇILI DİŞLİ KUTUSUNUN YAĞLANMASI

Lityum bazlı gres ile yağlayın. Vidayı (Res. 23.A) çıkartın ve gres taşana kadar mili elle döndürerek gresi koyun ve vidayı (Res. 23.A) tekrar takın.

8.2 ESNEK MİLİN YAĞLANMASI

Lityum bazlı gres ile yağlayın.

1. Boruyu (Res. 23.B) motor tarafından ayırın;
2. Esnek mili çıkarın (Res. 23.C);
3. Tüm yüzeye gres dağılana kadar el yordamıyla çevirerek mile gres uygulayın; ardından hepsini geri monte edin (Par. 4.6)

8.3 HAVA FILTRESI TEMIZLIĞI

ÖNEMLİ Hava filtresi temizliği, makinenin iyi işlemesi ve ömrü için temeldir. Motorun telafi edilemez şekilde hasar görmesini önlemek üzere filtre olmadan veya zarar görmüş bir filtre ile çalışmayın.

Temizlik her 15 çalışma saatinde bir gerçekleştirilmelidir.

Filtreyi temizlemek için aşağıdakikerli yapmak gerekir:

1. Vidaları (Res. 24.B) sökün, kapağı (Res. 24.A) çıkarın ve filtreleme elemanını (Res. 24.C) sökün;
2. Toz ve döküntüleri temizlemek için iç taraftan basınçlı hava tutun (Res. 25);
3. Filtreleme elemanını (Res. 24.C) ve kapağı (Res. 24.A) vidaları (Res. 24.B) geri sikarak monte edin.

8.4 BUJi

Periyodik olarak olası artıkları metal ufak bir fırça ile çıkararak bujiyi sökün ve temizleyin (Res. 26). Elektrotlar arasındaki doğru mesafeyi kontrol edin ve yeniden düzenleyin (Res. 26).

Bujiyi tedarikteki anahtar ile iyice sıkıştırarak tekrar monte edin.

Yanmış elektrotlar veya aşınmış yalıtıcı durumunda ve her halükarda her 100 işleme saatinde bir, buji aynı özellikleri sahip bir diğeri ile değiştirilmelidir.

8.5 KESİM DÜZENİNİN BAKIMI

Kesim düzeni üzerindeki müdahaleler esnasında, buji kablosu çıkarılmış olsa bile kesim düzeni hareket edebileceğinden ötürü dikkat edin.

Bu makine üzerinde Teknik Veriler tablosunda belirtilen kodu taşıyan kesim düzeninin kullanımı öngörülür.

Ürünün gelişimi dikkate alınarak, "Teknik Veriler" tablosunda belirtilen kesim düzenlenleri benzer değiştirilebilirlik ve işleme güvenliği özelliklerine sahip diğer kesim düzenlenleri ile zaman içinde değiştirilebilirler.

Buji kablosu çıkarılmadan ve m düzeni tamamen durmadan el kesim düzenleme dokunmayın.

Koruyucu eldiven takın.

8.5.1 Bıçağın Bilenmesi/Dengelenmesi

Güvenlik açısından, bileme ve balans mlerinin, bıçağa zarar verme ve anım esnasında güvensiz kılma riski madan, işlemi gerçekleştirme yetkisine uygun aletlere sahip uzman bir Merkez befindan gerçekleştirilmesi uygun olur.

3 uçlu, 4 uçlu veya 4 uçlu bıçakların her iki tarafı da kullanılabilir. Uçların bir tarafı aşındığında biçağı çevirmek ve uçların diğer tarafını kullanmak mümkündür. Uçların her iki tarafı da aşındığında, bileme yapılması gerekir.

Testereli bıçak ters çevrilemez ve bu enle sadece bir taraftan kullanılmalıdır.

8.5.2 Bıçakların değiştirilmesi

Bıçak asla onarılmamalıdır, fakat kırılma angıcı görüldüğü veya bileme limitilığı anda bıçağı değiştirmek gerekir.

Değiştirme işlemleri için Böl. 4.5.3, Böl. 4.5.4'e bakın.

8.5.3 Misinalı kesim kafasının misinasının değiştirilmesi

- Tip I

(Res. 28)'de gösterilen sırayı izleyin.

- Tip II

Yeni misinayı belirtilen uzunlukta kesin (Res. 29.A).

1. Sarma düğmesini (Res. 30.A) düğmenin üzerindeki referansla (Res. 30.B) kafa gövdesindeki referansı (Res. 30.C) hizalayana kadar döndürün.
2. Misinanın bir ucunu (Res. 30.D), iki çıkış deliğinden birine geçirip, misinayı diğer delikten çıkarın.
3. İki delikten çıkan misinaları eşit parçalar halinde hizalayın.
4. Misinayı sarmak için okların yönünü izleyerek sarma düğmesini (Res. 31.A) çevirin ve her iki delikten yaklaşık 175 mm dışarıda bırakmaya özen gösterin (Res. 31.B).

Kafanın içinde eski misina kaldıysa veya içinde kırıldıysa, aşağıda açıklanan şekilde misinayı çıkarın:

1. Misinalı kesme kafasının yanlarında "PUSH" (Res. 32.A) yazısıyla gösterilen tırnaklara bastırın ve kafanın alt kısmını (Res. 32.B) ayırın.
2. İçeride kalmış olan misinayı çıkarın.
3. Bobini (Res. 33.A) yuvasına geri yerleştirin.
4. Tırnakları (Res. 33.B) özel açıklıklara (Res. 33.C) geçirip, kafanın alt kısmının (Res. 33.D) yerinde kilitlenmesini sağlayan "tıklama" sesi gelene kadar bastırmak suretiyle kafayı geri kapatın.

8.6 MİSİNA KESME BIÇAĞININ BİLENMESİ

1. Vidayı (Res. 27.C) sökerek misina kesme bıçağını (Res. 27.A) siperden (Res. 27.B) çıkarın.
2. Misina kesme bıçağını (Res. 27.A) bir mengeneye sabitleyin ve orijinal kesim açısından korumaya dikkat ederek, düz bir eğer kullanarak bilemeye geçin.
3. Misina kesme bıçağını (Res. 27.A) siperin (Res. 27.B) üzerine geri monte edin.

8.7 EN DÜŞÜK DEVİR AYARI

⚠ Kesim düzeni, minimumda olan motor ile hareket ediyor ise motorun doğru ayarlanması için satıcınıza başvurmanız gerekir.

8.8 KARBÜRATÖR

Yakıt yürürlükteki kanunlara göre minimum zararlı gaz emisyonu ile her kullanım durumunda maksimum verimi elde edecek şekilde fabrikada ayarlanır

Kötü verim durumunda, karbürasyonun ve motorun kontrolü için Satıcınıza başvurun.

9. DEPOYA KALDIRMA

ÖNEMLİ Depoya kaldırma işlemleri sırasında uyulacak güvenlik kuralları Par. 2.4'te açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

Makinenin 2-3 aydan daha fazla bir süre depoya kaldırılması gerektiğinide, çalışmaya başlamadaki zorlukları veya motora kalıcı zararları önlemek için bazı önlemleri uygulamak gerekir. Makineyi kaldırmadan önce aşağıdakileri yapmak gerekir:

1. Yakıt deposunu açık alanda ve motor soğukken boşaltın.
2. Motoru çalıştırın ve karbüratörün içinde kalmış tüm yakıtı tüketecek şekilde stop edene kadar minimumda çalıştırın.
3. Motoru soğumaya bırakın.
4. Bujinin başlığını çıkarın (Res. 14.H).
5. Makineyi iyice temizleyin.

6. Makinenin hasar görmemiş olduğundan emin olun. Gerekirse, yetkili servis merkeziyle bağlantı kurun.

7. Makineyi depoya kaldırın:

8. kuru bir ortam seçin;
9. hava şartlarına karşı koruyun;
10. bıçak siperini doğru şekilde monte edin;
11. çocukların erişemeyecekleri bir yerde saklayın.
12. Bakımda kullanılan anahtarları ve takımları çıkardığınızdan emin olun.

Makineyi tekrar faaliyete geçirme anında, makineyi “6 Makinenin kullanımı” bölümünde belirtildiği gibi hazırlayın.

10. TAŞIMA VE NAKLİYE

Makineyi taşıyacağınız veya nakledeceğiniz zaman aşağıdakiçilerin yapılması gerekir:

• Makineyi durdurun.
  – Bujinin başlığını çıkarın (Res. 14.H).
  – Sağlam iş eldivenleri giyin.
  – Kesim düzeni durduğunda, bıçak siperini uygulayın.
  – Makineyi sadece kabzalardan tutun ve kesim düzenini, marş yönünün tersine yönlendirin.
  Makineyi araç üzerinde taşırken:
  – hiç kimse için tehlike oluşturmayacak şekilde yerleştirin;
  – Devrilere zarar görmesini ve etrafa yakıt dökülmesini önlemek için, halat veya zincirle taşıma aracına sıkıca sabitleyin.

11. SERVİS VE ONARIMLAR

Makinenin kullanılması ve kullanıcı tarafından yapılabilecek temel bakım işlemlerinin doğru şekilde yapılması için gereken tüm talimatlar bu kılavuzda verilmiştir. Bu kılavuzda belirtilmeyen tüm bakım ve ayarlama işlemleri, Saticınız veya orijinal güvenlik koşullarının düzeyini koruyarak işin doğru gerçekleştirilmesi için gerekli bilgilere ve donanımlara sahip uzman bir merkez nezdinde gerçekleştirilmelidir. Uygun olmayan yerlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, her türlü garantinin ve üreticinin her yükümlülüğünün ve sorumluluğunun geçersiz olmasına neden olur.

• Garanti kapsamındaki onarım ve bakım işlemleri yalnızca yetkili teknik servisler tarafından yapılabilir.
• Yetkili teknik servislerde yalnızca orijinal yedek parça kullanılır. Orijinal yedek parça ve aksesuarlar bu makineler için özel olarak geliştirilmiştir.
• Orijinal olmayan yedek parça ve aksesuarlar onaylı değildir ve bunların kullanılması garantinin geçersiz kalmasına neden olur.
• Güvenlik aygıtlarının bakım, servis ve kontrol görmesi için makinenin yılda bir kez yetkili teknik servise götürülmesi gerekir.

12. GARANTI KAPSAMI

Her türlü malzeme ve imalat kusuru garanti kapsamındadır. Ekli belgelerde verilen tüm talimatların kullanıcı tarafından dikkatle izlenmesi gerekmektedir. Aşağıdakilerden kaynaklı hasarlar garanti kapsamı dışındadır:

• Ürünle birlikte gelen belgelere aşına olunmaması.
• Dikkatsizlik.

• Uygunsuz veya izin verilmeyen şekilde kullanılması ve monte edilmesi.

• Orijinal olmayan yedek parçaların kullanılması.

• İmalatçı tarafından temin edilmeyen veya onaylanmayan aksesuarların kullanılması.
  Garanti ayrıca aşağıda belirtilen durumları kapsamaz:

- Kesim aletleri, emniyet cívataları gibi sarf malzemelerindeki normal yipranma.

- Normal yipranma.

Alici, kendi ulusal yasalarının koruması altındadır. Alicının kendi ulusal yasalarında öngörülen hakları, bu garantiyi hiçbir şekilde sınırlandırmaz.

1. BAKIM TABLOSU

Siklik Müdahale

MAKİNE MOTOR

Tüm sabitleme aparatlarının kontrolü (bkz. Böl. 7.5)

Güvenlik kontrolleri / Kumanda kontrolleri (bkz. Böl 6.2)

Genel temizlik ve kontrol (bkz. Böl. 7.4)

Açılı dişli kutusunun ve esnek borunun yağlanması (bkz. Böl. 8.1, 8.2)

Yakıt seviyesinin kontrolü/tamamlanması (bkz. Böl. 7.3)

Genel temizlik ve kontrol (bkz. Böl. 7.4)

Hava filtresi temizliği (bkz. Böl. 8.3)

Hava filtresi değiştirilmesi (bkz. Böl. 8.3)

Bujinin temizlenmesi (bkz. Böl. 8.4)

Bujinin değiştirilmesi (bkz. Böl. 8.4)

Susturucu vidalarının tespiti *

Yakit filtresinin değiştirilmesi *

Silindir tahliye açıklığının ve silindir kanatçıklarının temizlenmesi *

Her kullanımdan önce

√ √

√ √

√

15 saat

√

30 saat

√ √

√ √

45 saat

√ √

√

60 saat

√ √

√

75 saat

√ √

√

90 saat

√ √

√

105 saat

√ √

√ √

√ √

120 saat

√ √

√

135 saat

√ √

√

150 saat

√ √

√ √

165 saat

√ √

√

180 saat

√ √

√

195 saat

√ √

√

210 saat

√ √

√ √

√ √

225 saat

√ √

√

240 saat

√ √

√

255 saat

√ √

√ √

270 saat

√ √

√

280 saat

√ √

√

300 saat

√ √

√

* Bu işlemlerin Satıcınız veya Yetkili Servis Merkezi tarafından gerçekleştirilmesi gerekir

14. ARIZA TESPİTİ

SORUN OLASI NEDENİ ÇÖZÜM
1. Motor çalışmıyor veya çalışır pozisyonda kalmıyor	Çalıştırma prosedürü doğru değil. Talimatlara uyun (bakınız böl. 6.3)
	Buji kirli veya elektrotlar arasındaki mesafe doğru değil	Bujiyi kontrol edin (bakınız par. 8.4).
	Hava filtresi tıkalı Filtreyi temizleyin ve/veya değiştirin (bakınız par. 8.3).
	Karbürasyon problemleri Yetkili servis merkeziyle bağlantı kurun.
2. Motor çalışıyor fakat az güce sahip	Hava filtresi tıkalı Filtreyi temizleyin ve/veya değiştirin (bakınız par. 8.3).
	Karbürasyon problemleri Yetkili servis merkeziyle bağlantı kurun.
3. Motor düzensiz işliyor veya yük altında güce sahip değil	Buji kirli veya elektrotlar arasındaki mesafe doğru değil	Bujiyi kontrol edin (bakınız par. 8.4).
	Karbürasyon problemleri Yetkili servis merkeziyle bağlantı kurun.
4. Motor aşırı duman çıkarıyor	Hatalı karışım kompozisyonu Karışımı talimatlara göre hazırlayın (bkz. par. 7.2)
	Karbürasyon problemleri Yetkili servis merkeziyle bağlantı kurun.
5. Motorun boğulması Ateşleyici devredeyken çalıştırma kolu tekrar tekrar çekilmiş.		Yakıtın fazlasını almak için bujiyi (Res. 26) sökün ve işletme halatının (Res. 14.1) düğmesini hafifçe çekin; ardından bujinin elektrotlarını kurulayın ve bujiyi motorun üzerine geri takın.
6. Motor minimumdayken kesim düzeni hareket ediyor	Karbürasyon ayarı hatalı	Yetkili servis merkeziyle bağlantı kurun.
7. Makine anormal şekilde titremeye başlıyor	Hasar görmüş veya parçalar gevşemiş.	Makineyi durdurun ve buji kablosunu ayırın (Res. 14.H). Olası hasarları kontrol edin. Gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın. Kontrol, değiştirme veya onarım işlemlerini yetkili servis merkezi nezdinde yaptırın
8. Makine yabancı bir cisme çarptıktan sonra	Hasar görmüş veya parçalar gevşemiş.	Makineyi durdurun ve buji kablosunu ayırın (Res. 14.H). Olası hasarları kontrol edin. Gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın. Kontrol, değiştirme veya onarım işlemlerini yetkili servis merkezi nezdinde yaptırın

Yukarıda belirtilen çözümleri uyguladıktan sonra arızalar devam ederse, Satıcınıza başvurun.

TR • Bu Kullanıcı Kılavuzundaki içerik ve resimler açıkça ST. S.p.A. için üretilmiştir ve telif hakkı ile korunmaktadır – dokümanın izinsiz olarak tamamen ya da kısmen herhangi bir şekilde çoğaltılması ya da değiştirilmesi yasaktır.
