KASUTUSJUHEND SBC 646 F STIGA

Käeskantav mootoriga võsalõikur KASUTUSJUHEND TÄHELEPANU: enne masina kasutamist lugeda tähelepanelikult antud kasutusjuhendit.

Kasutusjuhendis on tööohutuse või kasutamise seisukohalt olulisemad punktid järgmise kriteeriumi alusel esile toodud: MÄRKUS või TÄHTIS sisaldab täpsustusi või uusi elemente eespool märgitu juurde, et masinat mitte kahjustada ega kahju tekitada. Sümbol tähistab ohtu. Hoiatuste eiramisega võib kaasneda vigastuste oht iseendale või teistele isikutele ja/või kahju. Punktid, mis on tähistatud hallide täppidega kontuuriga ruuduga, näitavad võimalikke omadusi, mida kõikidel käesolevas juhendis kirjeldatud mudelitel ei pruugi olla. Kontrollige, kas teie mudelil on nimetatud omadused. Kõik tähistused “eesmine”, “tagumine”, “parem” ja “vasak” on määratletud kasutaja vaatekohast.

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi. Joonistel kujutatud komponendid on tähistatud tähtedega A,B,C, ja nii edasi. Viide komponendile C joonisel 2 märgitakse tekstiga: “Vt Jn. 2.C” või lihtsalt “(Jn. 2.C)”. Joonised on näitlikud. Tegelikud osad võivad joonistel kujutatutest erineda.

Kasutusjuhend on jagatud peatükkideks ja punktideks. Punkti “2.1. Väljaõpe” pealkiri on punkti 2 alapealkiri “2. Ohutusnõuded”. Viited pealkirjadele või punktidele on tähistatud lühendiga ptk või p ja vastava numbriga. Näiteks: “ptk 2” või “p 2.1”. TÄHELEPANU!: ENNE MASINA KASUTAMIST LUGEGE TÄHELEPANELIKULT KASUTUSJUHENDIT. Säilitada edaspidiseks kasutamiseks.

3.1 Masina kirjeldus ja ettenähtud kasutusotstarve

4.3 Lõikeseadme ja kaitse valimine ...................... 7

4.4 Lõikeseadme kaitse paigaldamine ................. 7

4.5 Lõikeseadme peale/maha monteerimine ....... 7

5.4 Käepide manuaalseks käivitamiseks .............. 8

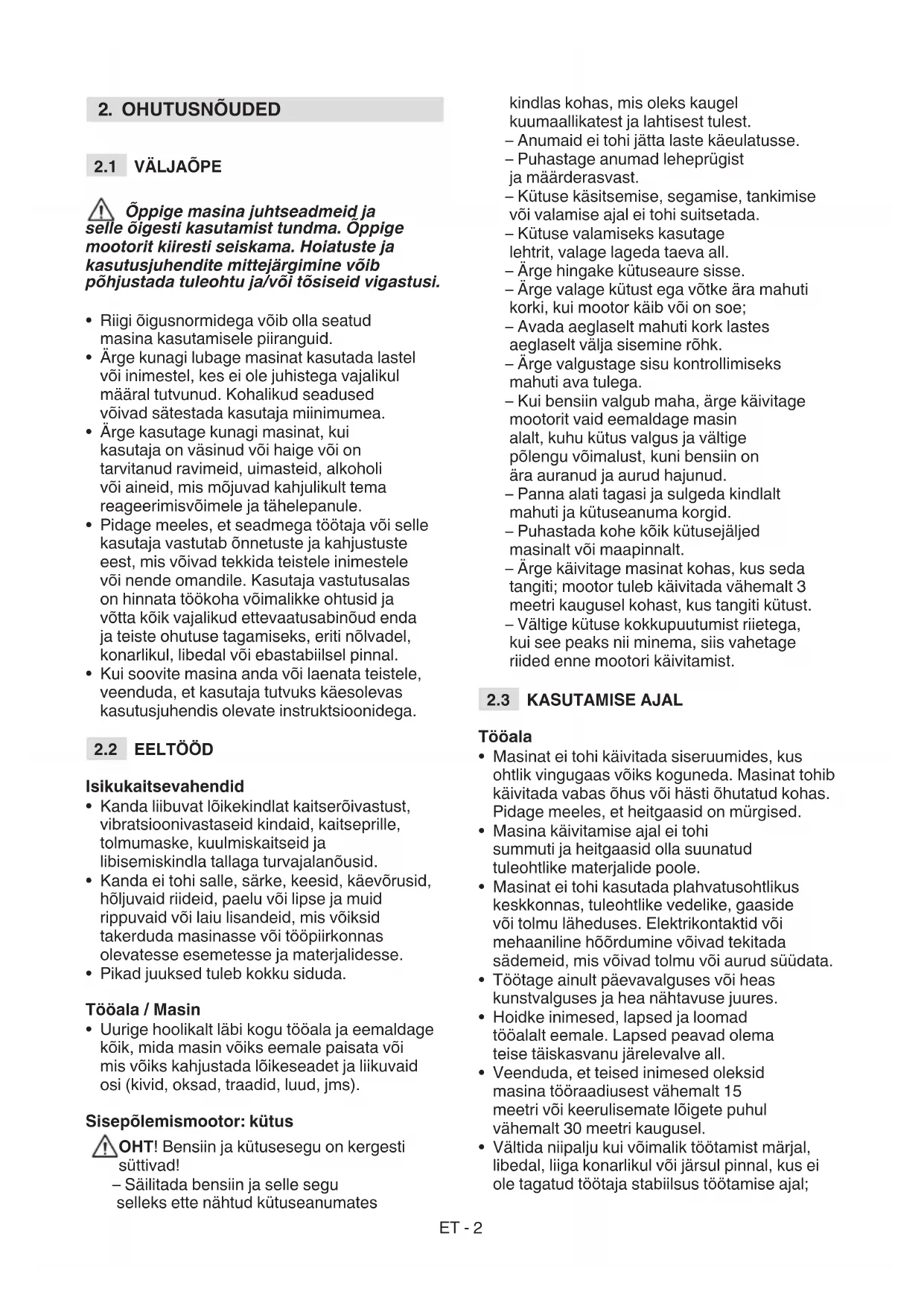

Õppige masina juhtseadmeid ja selle õigesti kasutamist tundma. Õppige mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite mittejärgimine võib põhjustada tuleohtu ja/või tõsiseid vigastusi.

• Riigi õigusnormidega võib olla seatud masina kasutamisele piiranguid.

• Ärge kunagi lubage masinat kasutada lastel või inimestel, kes ei ole juhistega vajalikul määral tutvunud. Kohalikud seadused võivad sätestada kasutaja miinimumea.

• Ärge kasutage kunagi masinat, kui kasutaja on väsinud või haige või on tarvitanud ravimeid, uimasteid, alkoholi või aineid, mis mõjuvad kahjulikult tema reageerimisvõimele ja tähelepanule.

• Pidage meeles, et seadmega töötaja või selle kasutaja vastutab õnnetuste ja kahjustuste eest, mis võivad tekkida teistele inimestele või nende omandile. Kasutaja vastutusalas on hinnata töökoha võimalikke ohtusid ja võtta kõik vajalikud ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või ebastabiilsel pinnal.

• Kui soovite masina anda või laenata teistele, veenduda, et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

• Kanda liibuvat lõikekindlat kaitserõivastust, vibratsioonivastaseid kindaid, kaitseprille, tolmumaske, kuulmiskaitseid ja libisemiskindla tallaga turvajalanõusid.

• Kanda ei tohi salle, särke, keesid, käevõrusid, hõljuvaid riideid, paelu või lipse ja muid rippuvaid või laiu lisandeid, mis võiksid takerduda masinasse või tööpiirkonnas olevatesse esemetesse ja materjalidesse.

• Pikad juuksed tuleb kokku siduda. Tööala / Masin

• Uurige hoolikalt läbi kogu tööala ja eemaldage kõik, mida masin võiks eemale paisata või mis võiks kahjustada lõikeseadet ja liikuvaid osi (kivid, oksad, traadid, luud, jms). Sisepõlemismootor: kütus OHT! Bensiin ja kütusesegu on kergesti süttivad! – Säilitada bensiin ja selle segu selleks ette nähtud kütuseanumates kindlas kohas, mis oleks kaugel kuumaallikatest ja lahtisest tulest. – Anumaid ei tohi jätta laste käeulatusse. – Puhastage anumad leheprügist ja määrderasvast. – Kütuse käsitsemise, segamise, tankimise või valamise ajal ei tohi suitsetada. – Kütuse valamiseks kasutage lehtrit, valage lageda taeva all. – Ärge hingake kütuseaure sisse. – Ärge valage kütust ega võtke ära mahuti korki, kui mootor käib või on soe; – Avada aeglaselt mahuti kork lastes aeglaselt välja sisemine rõhk. – Ärge valgustage sisu kontrollimiseks mahuti ava tulega. – Kui bensiin valgub maha, ärge käivitage mootorit vaid eemaldage masin alalt, kuhu kütus valgus ja vältige põlengu võimalust, kuni bensiin on ära auranud ja aurud hajunud. – Panna alati tagasi ja sulgeda kindlalt mahuti ja kütuseanuma korgid. – Puhastada kohe kõik kütusejäljed masinalt või maapinnalt. – Ärge käivitage masinat kohas, kus seda tangiti; mootor tuleb käivitada vähemalt 3 meetri kaugusel kohast, kus tangiti kütust. – Vältige kütuse kokkupuutumist riietega, kui see peaks nii minema, siis vahetage riided enne mootori käivitamist.

• Masinat ei tohi käivitada siseruumides, kus ohtlik vingugaas võiks koguneda. Masinat tohib käivitada vabas õhus või hästi õhutatud kohas. Pidage meeles, et heitgaasid on mürgised.

• Masina käivitamise ajal ei tohi summuti ja heitgaasid olla suunatud tuleohtlike materjalide poole.

• Masinat ei tohi kasutada plahvatusohtlikus keskkonnas, tuleohtlike vedelike, gaaside või tolmu läheduses. Elektrikontaktid või mehaaniline hõõrdumine võivad tekitada sädemeid, mis võivad tolmu või aurud süüdata.

• Töötage ainult päevavalguses või heas kunstvalguses ja hea nähtavuse juures.

• Hoidke inimesed, lapsed ja loomad tööalalt eemale. Lapsed peavad olema teise täiskasvanu järelevalve all.

• Veenduda, et teised inimesed oleksid masina tööraadiusest vähemalt 15 meetri või keerulisemate lõigete puhul vähemalt 30 meetri kaugusel.

• Vältida niipalju kui võimalik töötamist märjal, libedal, liiga konarlikul või järsul pinnal, kus ei ole tagatud töötaja stabiilsus töötamise ajal;ET - 3

• Olge eriti tähelepanelik maapinna ebatasasuste (kraavid, rentslid), kallakute ja peidetud ohtude suhtes ning pöörake tähelepanu takistusele , mis võivad piirata nähtavust.

• Pöörata tähelepanu järsakute, kraavide või piirete ääres.

• Niitke kallakuga risti, mitte kunagi üles/ alla suunas, olge suunda muutes ettevaatlik, hoidke alati tasakaalu ning jääge alati lõikeseadmest allapoole.

• Kui masinat kasutatakse tee lähedal, pöörake tähelepanu liiklusele. Toimimisviis

• Töö ajal tuleb masinat hoida alati tugevalt kahe käega, hoides mootorit kehast paremal ning lõikemehhanismi vöökohast madalamal.

• Võtta sisse muutumatu ja stabiilne asend ning olla ettevaatlik.

• Ärge kunagi jookske, vaid kõndige.

• Masin peab töö ajal olema alati kinnitatud rakmete külge.

• Hoida käed ja jalad alati lõikeseadmest eemal nii käivitamise kui masina kasutamise ajal.

• Tähelepanu: lõikeelement pöörleb veel paar sekundit ka pärast välja lülitamist.

• Pöörata tähelepanu materjalide võimalikule eemalepaiskamisele lõikeseadme poolt.

• Ärge lööge lõikeseadmega kõvasti vastu väliskehasid/takistusi. Kui lõikeseade läheb vastu takistust/eset, võib tekkida tagasilöök (kickback). Selline kokkupuude võib põhjustada järsu liikumise tahapoole, tõugates lõikeseadet üles ja töötaja poole. Tagasilöögi tagajärjel võib kaduda kontroll masina üle, mis võib põhjustada väga tõsiseid tagajärgi. Tagasilöögi vältimiseks võtke kasutusele järgmised ettevaatusabinõud: – Hoidke masinat kindlalt, kahe käega, säilitage keha ja käsivarre asend, mis lubab vastulöögi jõule vastu seista. – Ärge sirutage käsivarsi liiga kõrgele ning niitke vöökõrgusest allpool. – Kasutage ainult tootja soovitatud lõikeseadmeid. – Lõikeseadme hooldamisel pidage kinni tootja juhistest.

• Pöörata tähelepanu vigastustele, mis võivad tekkida jõhvi lõikamise seadmest.

• Tähelepanu: lõikeelement jätkab pöörlemist ka pärast mootori väljalülitamist.

• Ärge puudutage kasutamise ajal mootori osi, sest need on kuumenevad. Põletusoht.

• Tuleohu vältimiseks ei tohi sooja mootoriga masinat jätta lehtede, kuiva rohu ega muu kergestisüttiva materiali sisse.

Purunemiste või õnnetuste korral töö ajal seisake koheselt mootor ja viige masin eemale, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustage koheselt olukorrale vastavate esmaabivõtetega ja pöörduge vajaliku ravi saamiseks tervishoiuasutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele.

Kasutusjuhendis toodud müra- ja vibratsioonitase on masina kasutamise maksimumnäitajad. Tasakaalust väljas lõikeseadme kasutamine, liigne liikumiskiirus, hoolduse puudumine mõjutavad märkimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tarvitusele võtta ennetavaid meetmeid, et hoida ära kõrgest mürast ja vibratsiooni survest põhjustatud kahjustused; tegeleda masina hooldusega, kanda müravastaseid kõrvaklappe, teha töö ajal pause.

Pikaajaline vibratsiooniga kokkupuutumine võib põhjustada kahjustusi ja närvisüsteemi häireid (tuntud ka nagu „Raynaudi sündroom“ või „valge käsi“ ) eriti neile, kes kannatavad vereringe häirete käes. Sümptomid puudutavad käsi, randmeid ja sõrmi ja need ilmnevad tundlikkuse kadumisega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugevdada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomide ilmnemisel tuleb vähendada masina kasutamisaega ja pidada nõu arstiga. Kasutuspiirangud

• Masinat ei tohi kasutada inimesed, kes ei suuda seda kindlalt kahe käega hoida ja/või hoida töö ajal jalgadel kindlalt tasakaalu.

• Kahjustatud, puuduvate või valesti paigaldatud kaitsetega masina kasutamine on keelatud.

• Ärge muutke mootori seadeid ega reguleerige üle. Kui mootor pannakse tööle liiga kõrgetel pööretel, suureneb vigastuste oht.

• Masinat ei tohi ülemääraselt pingutada ega liiga väikest masinat kasutada liiga raskete tööde tegemiseks; sobiva masina kasutamine vähendab riske ja parandab töö kvaliteeti.

2.4 HOOLDAMINE, HOIDMINE

JA TRANSPORTIMINE Regulaarne hooldamine ja õigesti hoidmine tagab masina ohutuse ja jõudluse. Ärge kasutage kunagi kulunud või kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada. Kasutada ainult originaal varuosi: mitte–originaal varuosade kasutamine ja/või ebaõigeET - 4 monteerimine kahjustab masinat ohutust, võib põhjustada õnnetusi või vigastusi inimestele ja vabastab valmistaja mistahes kohustusest või vastutusest. Hooldamine

• Põlenguohu vähendamiseks kontrollige regulaarselt masinat õli ja/või kütuselekete suhtes.

• Masina reguleerimistöid tehes tuleb olla ettevaatlik vältimaks sõrmede jäämist lõikeseadme ja masina liikumatute osade vahele. Hoidmine

• Ärge hoidke masinat, mille mahutis on kütust, ruumis, kus kütuseaurud võiksid jõuda leegini, sädemeni või kuumaallikani.

• Tuleohu vähendamiseks ei tohi anumaid tekkinud jääkmaterjalidega jätta siseruumi.

Keskkonnakaitse peab masina kasutamisel olema oluline ja eelistatud aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve.

• Vältige naabrite häirimist. Kasutada masinat ainult mõistlikel kellaaegadel (mitte varahommikul või hilisõhtul, kui see võiks inimesi segada).

• Järgige täpselt kohalikke jäätmekäitlusnorme pakendite, õlide, kütuse, ltrite, kahjustatud osade või mis tahes muude keskkonnaohtlike elementide kõrvaldamise kohta; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ringlussevõtu eest.

• Jääkmaterjalide ümber töötlemisel järgige kohalikke nõudeid.

• Kui masin kasutusest kõrvaldatakse, ärge visake seda loodusesse, vaid viige see vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti.

KASUTUSOTSTARVE Masin on aiatehnika ja täpsemalt kaasaskantav elektrimootoriga akutoitega hekilõikur/äärelõikur harrastuskasutajale. Masin koosneb peamiselt mootorist ja torusse sulgetud ülekandevõllist koos nurkülekandega, mis käitab lõikeseadet, mis on kongureeritav erinavete tööülesannete jaoks. Kasutajale on masina kasutamisel abiks rakmed ning kõiki juhtseadmeid saab kasutada lõikeseadmest ohutus kauguses.

3.1.1 Ettenähtud kasutus

See masin on projekteeritud ja valmistatud:

• heina ja puitumata taimkatte lõikamiseks nailonjõhvi abil, mis asub trimmeripeas;

• kõrge heina, okste, raagude ja puitunud põõsaste okste läbimõõduga kuni 2 cm lõikamiseks, kasutades metallist või plastmassist lõikekettaid;

• puitunud taimkatte ja väikeste puude lõikamiseks (ainult saeteraga, kui selle paigaldamine on lubatud);

• kasutatav ühe töötajaga.

3.1.2 Ebaõige kasutus

Mistahes muu ülalnimetatust erinev kasutus võib osutuda ohtlikuks ja kahjulikuks inimestele ja/või esemetele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

• masina kasutamine pühkimiseks;

• hekkide tasandamine või muud tööd, milles lõikeseadet ei kasutata maapinna kõrgusel;

• masina kasutamine nii, et lõikeseade asub töötaja vöökohast kõrgemal;

• masina kasutamine mittetaimse päritoluga materjali lõikamiseks;

• lõikeseadmete kasutamine, mis ei esine tabelis "Tehnilised andmed". Tõsiste vigastuste oht;

• masina kasutamine rohkem kui ühe inimese poolt. TÄHTIS Masina ebaõige kasutus muudab garantii kehtetuks ja välistab igasuguse tootjapoolse vastutuse, jättes kasutaja kanda kõik kulukohustused, mis tulenevad talle endale või teistele isikutele tekitatud kahjust või vigastustest.

Masina peal on kujutatud mitmesugused sümbolid (Jn. 2). Nende ülesanne on tuletada masinaga töötajale meelde toimimisviise, mida tuleb järgida masina kasutamiseks vajaliku hoolikuse ja ettevaatusega.ET - 5 Sümbolite tähendus: ETTEVAATUST! OHT! Kui masinat ei kasutata õigesti, võib see olla ohtlik kasutajale ja teistele. ETTEVAATUST! Enne masina kasutamist lugege kasutusjuhendit. Antud masina kasutaja võib normaalse igapäevase pideva kasutamise puhul viibida müras, mille tase on võrdne või kõrgem, kui 85 dB (A). Kasutage kuulmiskaitsevahendeid, prille ja kaitsekiivrit. Kandke kaitsekindaid ja -jalatseid! EEMALEPAISKAMISE OHT! Masina kasutamise ajal hoidke inimesed ja koduloomad vähemalt 15 m kaugusel! Lõikeseadme maksimaalne pöörlemiskiirus. Ärge kasutage ketassae kettaid. Oht: Ketassae ketaste kasutamine mudelitega, millele need pole ette nähtud, seab kasutaja raskesse kehavigastuste ohtu ja isegi surmaohtu. ETTEVAATUST! Bensiin on kergestisüttiv aine. Enne bensiini juurde valamist laske masinal vähemalt 2 minutit jahtuda. Ettevaatust tera tõukejõuga ETTEVAATUST! - Hoida eemale soojadest pindadest. TÄHTIS Kulunud või loetamatuks muutunud kleepsildid tuleb välja vahetada. Uusi kleepsilte saab volitatud teeninduskeskusest.

Masina andmesildil on märgitud järgmised andmed (Jn 1):

1. Müravõimsuse tase

2. Vastavusmärgistus

3. Tootmisaasta / kuu

Kirjutage masina identitseerimisandmed kaane tagaküljel olevale sildile õigetesse lahtritesse. TÄHTIS Iga kord, kui võtate ühendust volitatud teeninduskeskusega, kasutage masina identitseerimiseks andmeid andmesildilt. TÄHTIS Vastavusdeklaratsiooni näidis asub kasutusjuhendi viimastel lehekülgedel.

Masin koosneb järgmistest peamistest komponentidest, millel on järgmised funktsioonid (Jn.1 ): A. Mootor: käitab ülekandevõlli ja nurkülekande abil lõikeseadme. B. Ülekandetoru: selles asub ülekandevõll, mis kannab liikumise üle nurkülekandele.

1. Jäik ülekandetoru

C. Nurkülekanne: ülekandevõlli viimane osa, mis paneb lõikeseadme pöörlema. D. Lõikeseade: taimede lõikamiseks mõeldud seade

1. Trimmeripea: nailonjõhviga lõikeseade

2. 3-, 4- ja 8-haruline lõiketera:

metallkettaga lõikeseade.

3. Saetera (kui on lubatud):

lõikehammastega saekettaga lõikeseade. E. Lõikeseadme kaitse: ohutusseade, mis takistab lõikeseadme kogutud esemete masinast eemale paiskumist.

2. Saetera (kui on võimalik)ET - 6

F. Eesmine käepide: poolringikujulise käepideme abil juhitakse masinat ning sellele on paigutatud jalakaitse. G. Tagumine käepide: masina juhtimiseks, sellel asuvad lülitid käivitamiseks/ väljalülitamiseks/kiirendamiseks. H. Jalakaitse: ohutuskaitse, mis takistab soovimatut jala vastu lõikeseadet minekut.

I. Juhtraud: U-kujuline käepide, mis on

paigaldatud asümmeetriliselt ja risti varrega; selle abil juhitakse masinat ja selle paremal osal on käivitamise/ väljalülitamise/kiirendamise lülitid. J. Näidik: kuvatakse teave masina töötamise ja hooldamise kohta. K. Ühenduskoht (rakmete): Selle abil kinnitatakse masina külge rakmed. L. Rakmed: rihmadest koosnev riideese, mis pannakse selga, et aidata hoida masina kaalu töö ajal.

M. Terakaitse (masina teisaldamise ja transpordi jaoks): kaitseb soovimatu lõikeseadmega kokkupuute vastu, mis võiks muidu põhjustada tõsiseid vigastusi.

4. KOKKUMONTEERIMINE

TÄHTIS Nõutud ohutusnormid leiab

2. ptk. Järgige hoolikalt neid nõudeid,

et mitte sattuda tõsisesse ohtu. Ladustamis– ja transpordipõhjustel on mõningad masina komponendid tehases jäetud monteerimata ning need tuleb masina külge monteerida pärast pakendi eemaldamist järgides järgnevaid instruktsioone. Lahtipakkimine ja kokkumonteerimise lõpuleviimine peavad toimuma tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid tööriistu. Masinat ei tohi kasutada enne peatükis "MONTEERIMINE" toodud juhiste lõpule viimist.

4.1 MONTEERITAVAD KOMPONENDID

Monteerimisel kasutatavad komponendid on kaasa pakitud.

4.1.1 Lahtipakkimine

1. Avage pakend ettevaatlikult, et

komponente mitte kaotada

2. Tutvuge karbis oleva dokumentatsiooniga,

sealhulgas juhendiga.

3. Võtke kõik pealemonteerimata

komponendid kastist välja.

4. Võtke karbist hekilõikur.

5. Kõrvaldage kast ja pakendid

vastavalt kohalikele eeskirjadele.

4.2 KÄEPIDEMETE PAIGALDAMINE

4.2.1 Eesmise „MONO" käepideme

2. Monteerige peale säärekaitsetõkkega

varustatud eesmine käepide (Jn. 3.B) kruvidega (Jn. 3.C), pöörates tähelepanu, et mõlemad vibratsioonikaitsetihendid jääksid õigesse asendisse (Jn.3.D).

3. Keerake kruvid lõpuni kinni (Jn. 3.C).

4.2.2 Juhtraua paigaldamine - Tüüp II

1. Keerake keskmine nupp lahti (Jn. 4.A)

ja eemaldage klamber (Jn. 4.B).

2. Lükake juhtraud sisse (Jn. 4.C), jälgides,

et juhtseadmed asuksid paremal.

3. Pöörake juhtraud kõige mugavamasse

tööasendisse, ja sulgege klambri (Jn. 4.B) ja nupuga (Jn. 4.A).

4. Haakige juhtseadmete kest (Jn. 4.D)

juhtmehoidja külge (Jn. 4.E). MÄRKUS Kui lõdvendate nuppu (Jn. 4.A) siis saab juhtrauda keerata, mis teeb seadme ladustamise ajaks väiksemaks.

4.2.3 Juhtraua paigaldamine - Tüüp III

1. Lükake juhtraud sisse (Jn. 5.A)

ülekandetorus ette nähtud pessa (Jn. 5.B), jälgides, et juhtseadmed asuksid paremal.

2. Kruvige nupp kinni ja seejärel keerake

Iga lõikeseade peab olema varustatud spetsiaalse kaitsmega, nagu on näidatud tabelis Tehnilised andmed. Vastavalt tööle valige lõikeseade, järgides järg- misi juhiseid:

• Trimmeripea on mõeldud kõrge rohu ja puitumata taimestiku eemaldamiseks piirdeaedade, müüride, vundamentide, kõnniteede äärest, puude ümber jne. või aias niitmiseks.

• 3-, 4- ja 8-harulised lõiketerad on mõeldud väikeste kuni 2-sentimeetrilise läbimõõduga põõsaste ja okste lõikamiseks.

• saetera (kui on lubatud) on mõeldud puitunud taimkatte ja väikeste puude lõikamiseks. TÄHTIS Iga kord, kui vahetate lõikeseadet, monteerige kõik seadme osad lahti.

4.4.1 Lõikeseadme kaitsme

paigaldamine (trimmeripea, 3-,

4- ja 8-haruline lõiketera)

kohakuti ülekande avadega (Jn. 6.B).

3. Kinnitage kaitse (Jn. 6.C) ja

keerake kinni kruvid (Jn. 6.A). MÄRKUS Lõikeseadme kaitsme peal (Jn. 1.E) on järgmine sümbol: See näitab lõikeseadme pöörlemise suunda.

4.4.2 Lõikeseadme kaitse paigaldamine

(saeterale, kui see on lubatud) Seda kaitset ei tohi kasutada koos teiste lõikeseadmetega.

1. Eemaldage kaitsed, mida kasutatakse

teiste lõikeseadmetega.

2. Asetage kaitse paigale (Jn. 7.B)

kohakuti ülekande avadega (Jn. 7.A).

3. Kinnitage kaitse (Jn. 7.B) ja keerake

kruvid lõpuni kinni (Jn. 7.C).

1. Paigaldage sisemine vaherõngas

(Jn. 8.A) võllile näidatud suunas, veendudes, et sooned haakuvad täielikult nurkülekande soontega (Jn. 8.B).

2. Sisestage kaasas olev võti (Jn. 8.C)

spetsiaalsesse auku sisemises vaherõngas (Jn. 8.D) ja keerake vaherõngast käega, surudes võtit (Jn. 8.C) kuni see jääb kinni, nii et see enam ei pöörle.

3. Monteerige trimmeripea külge (Jn. 8.F),

kruvides seda vastupäeva.

4. Võtke võti välja (Jn. 8.C), et

taastada pöörlemine. TÄHTIS Trimmeripea kasutamisel peab alati paigaldama kaitsme (Jn. 8.E), millel on jõhvinuga (Jn. 24.A).

4.5.2 Trimmeripea eemaldamine

1. Sisestage kaasas olev võti (Jn. 8.C)

spetsiaalsesse auku sisemises vaherõngas (Jn. 8.D) ja keerake vaherõngast käega, surudes võtit (Jn. 8.C) kuni see jääb kinni, nii et see enam ei pöörle.

2. Eemaldage trimmeripea (Jn. 8.F)

kruvides seda lahti päripäeva.

4.5.3 3-, 4- ja 8-harulise lõiketera

ja saeketta (kui on lubatud) paigaldamine Terakaitse paigaldamine.ET - 8

(PRIMER) Kummist nupu vajutamisega pumbatakse kütust karburaatorisse, lihtsustades sedasi mootori starti (Jn. 14.F).

5.7 NÄIDIK (KUI ON OLEMAS)

Näidikul (Jn. 14.J) kuvatakse teave masina töötamise ja hooldamise kohta. Pöördeloendur. Arvud näidikul näitavad mootoripöörete arvu. Loendur. Arvud näidikul näitavad masina töötunde (H) ja -minuteid (M). Hooldamine. Ikoon näitab, et hooldust ei ole vaja teha. Ikoon hakkab vilkuma, kui masina regulaarse hoolduse aeg on kätte jõudnud. Hooldustööde sagedust ja tüüpi on kokkuvõtlikult kirjeldatud “Hooldustabelis” (vt ptk 13.) Vilkumine kestab 1 tund.

6. MASINA KASUTAMINE

TÄHTIS Nõutud ohutusnormid leiab

2. ptk. Järgige hoolikalt neid nõudeid,

et mitte sattuda tõsisesse ohtu. TÄHTIS Masin tarnitakse ilma kütuseta.

Enne masina kasutamist:

2. valige lõikeseade vastavalt tööle (vt lõiku 4.3);

3. tankige kütust. Kütusesegu ettevalmistuse

ja tankimise ettevaatusabinõude kohta (vt p 7.2 ja p 7.3);

4. kandke nõutud rakmeid (vt p 6.1.1).

6.1.1 Rakmete kasutamine

Rihmad reguleeritakse töötaja pikkuse ja kogukuse järgi.

• Kahe rihmaga mudelid Rakmed tuleb selga panna enne masina kinnitamist ühenduse külge. Rihma (Jn 15.A) tuleb kanda nii, et: – tugi (Jn. 15.A.1), masina külge haakimise karabiinhaak (Jn. 15.A.2) ja kiirühendus (Jn. 15.A.3) asuksid paremal poolel; – kiirühendus ees (Jn. 15.A.4); – rihmade ristumine jääb kasutaja seljale (Jn. 15.A.6); – pandlad korralikult kinni (Jn. 15.A.5). Rihmade pingutus peab jätma koormuse ühtlaselt õlgadele. TÄHTIS Ohu korral haakige masin kiirühenduse haagist lahti (Jn. 15.A.3).

• Seljakoti kujulised mudelid Seljakott tuleb selga panna pärast masina käivitamist. Seljakotti (Jn. 15.B) tuleb kanda nii, et: – õlarihmad on töötaja õlgadel (Jn. 15.B.1) – pandlad korralikult kinni (Jn. 15.B.2). – masina karabiinhaak on paremal küljel (Jn. 15.B.3); – kiirühendus ees (Jn. 15.B.4); Rihmade pingutus peab jätma koormuse ühtlaselt õlgadele. TÄHTIS Ohu korral haakige rakmed kiirühenduse haagist lahti (Jn. 15.B.4).

Sooritada tuleb allloetletud ohutuskontrollid ja kontrollida, et tulemused vastaksid tabelis näidatule. Tehke alati enne kasutamist ohutuskontrollid.

Objekt Tulemus Käepidemed (Jn. 1.F, Jn. 1.G, Jn. 1.I) Puhtad, kuivad, korralikult ja stabiilselt kinnitatud masina külge.ET - 10 Objekt Tulemus Lõikeseadme kaitse. (Jn 1.E.1, Jn. 1.E.2) Peab vastama lõikeviisile, olema korralikult ja kindlalt masina külge kinnitatud, ei tohi olla kulunud ega kahjustatud. Rakmete ühenduskoht (Jn. 1.K) Õiges asendis Kiirühendus (Jn. 15.A.3, Jn. 15.B.4) Töökorras Peab olema võimalik masinast ohuolukorras kiiresti vabaneda. Masina ja lõikeseadme kruvid. Korralikult kinni (mitte lõdvad) Lõikeseade (Jn. 1.D.1, Jn. 1.D.2, Jn. 1.D.3 ) Kahjustamata, mitte kulunud. Metalltera (kui paigaldatud) (Jn 1.D.2, Jn. 1.D.3) Korralikult teritatud Õhulter (Jn. 24.C) Puhas Elektrijuhtmed ja küünla juhe Terved, ei tohi tekitada sädemeid Küünla piip (Jn. 14.H) Terve ja korralikult küünla peal.

6.2.2 Masina töötamise test

Tegevus Tulemus Käivitage masin (lõik 6.3) Lõikeseade (Jn. 1.D.1, Jn. 1.D.2, Jn. 1.D.3) mootori miinimumpööretel liikuda ei tohi. Vajutage samal ajal gaasitriklit (Jn. 14.B) ja gaasitrikli lukk lahti (Jn. 14.C). Nupud peavad liikuma vabalt, mitte jõuga. Laske gaasitrikkel lahti (Jn. 14.B) ja gaasitrikli lukk lahti (Jn. 14.C) Nupud peavad naasma ise ja kiirelt endisesse asendisse ning mootor peab jääma tühikäigule. Vajutage gaaasitriklit (Jn. 14.B) Gaasitrikkel on lukus (Jn. 14.B). Vajutage mootori käivituslülitit (Jn. 14.A) Mootori lüliti peab asendite vahel liikuma kergelt. Kui mõni tulemustest ei vasta järgmistes tabelites märgitud tulemustele, siis ei ole võimalik masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.

Enne mootori käivitamist:

2. eemaldage lõikemehhanismi kaitse

1.D.3) (kui on paigaldatud) ei puudutaks maapinda ega teisi esemeid.

„Külmstardi” all mõeldakse käivitamist, mis tehakse vähemalt 5 minutit pärast mootori seiskumist või kütuse juurdevalamist. TÄHTIS Ärge toetuge käivitamise ajal käe või põlvega ülekandetorule, sest see võib väänduda. TÄHTIS Katkiminemise vältimiseks ärge tõmmake trossi kogu tema pikkuses, ärge hõõruge seda vastu trossiaugu äärt, ja laske nupp lahti aeglaselt,vältimaks selle kontrollimatut sisenemist.

korda, et hõlbustada karburaatori käivitumist. Vajutamisel peab sõrm katma ava.

4. Hoidke masinat kindlalt maapinnal,

üks käsi käepidemel, et käivitamise ajal mitte kontrolli kaotada (Jn. 16).

5. Tõmmata aeglaselt käivitusnuppu 10-15

cm, kuni on tunda teatud vastupanu ja seejärel tõmmata järsult mõned korrad, kuni on kuulda esimesi käivitushääli.

7. Tõmmata uuesti käivitusnuppu, kuni

saavutatakse mootori regulaarne käivitumine.

8. Vajutage korraks gaasitriklit (Jn. 14.B)

ja viige mootor miinimumpööretele.

9. Enne masina kasutamist laske mootoril

miinimumpööretel 1 minut töötada. TÄHTIS Kui käivitustrossi nuppu tõmmata korduvalt, võib see mootori täis tõmmata ja muuta käivitamise raskeks. Mootori üleujutamise korral (vt lõiku 14).

Soestardi (kohe pärast mootori seiskumist) puhul järgida punkte 1 - 2 -

3 - 4 - 6 - 7 eelmisest protseduurist.ET - 11

MÄRKUS Enne esmakordset niitmist on soovitav masinat tundma õppida ning omandada lõikamistehnikad proovides rakmed õigesti peale panna, masinat kindlalt käes hoida ja tööliigutusi teha. Masina kasutamise ajal tehke alati nii:

• masin ühendage vaid korralikult selga pandud rakmete külge (vt lõik 6.1.1);

• hoidke masinat alati tugevalt kahe käega, mootor peab jääma kehast paremale ning lõikemehhanism vöökohast allapoole.

Kasutada AINULT nailonnööri. Metallist, plastikkattega metallist ja/või trimmeripeale mittesobivad jõhvid võivad põhjustada tõsiseid haavu ja vigastusi. Masinat ei tohi kasutada pühkimiseks, trimmeripead kallutades. Mootori jõud võib paista esemeid ja väikesi kivisid 15 meetrini või kaugemale, tekitades kahjustusi või põhjustades inimestele vigastusi. a. Liikudes lõikamine (Niitmine) Kõndige tavapärase sammuga, liigutage seadet kaares nagu vikatit ilma, et kallutaksite töö ajal trimmeripead (Jn. 17). Kõigepealt proovida lõigata soovitud kõrgusel väikesel maa-alal, et pärast saavutada ühtlane kõrgus trimmeripead maapinnast konstantsel kõrgusel hoides. Raskema niitmise jaoks võib trimmeripea kallutada vasakule 30-kraadise nurga alla. Töövõte ei ole lubatud, kui selle käigus võib tekkida paiskuvate esemete oht, mis võiks kahjustada esemeid või vigastada inimesi. b. Täppisniitmine Hoidke masinat kergelt kaldus nii, et trimmeripea alumine serv ei puutuks vastu maad ning lõikejoon jõuaks soovitud kohta, lõikeseade peab jääma töötajast eemale. c. Lõikamine piirdeaedade / vundamentide ääres Lähendada trimmeripea aeglaselt piirdeaedadele, postidele, kividele, müüridele jne. ilma neile suure hooga vastu minemata (Jn. 18). Kui nöör põrkub vastu tugevat takistust, võib see katki minna või kuluda; kui aga jääb aeda kinni, võib äkiliselt rebeneda. Igal juhul võib kõnniteede, vundamentide, müüride jne. ümber lõikamine põhjustada tavalisest suuremat jõhvi kulumist. d. Puude ümber niitmine Liikuda ümber puu vasakult paremale tüvele aeglaselt lähenedes, nii et jõhv ei põrkaks vastu puud ja hoides trimmeripead kergelt ettepoole kaldus (Jn. 19). Arvestage, et nailonnöör võib vikseid põõsaid rebestada või kahjustada ja et nailonnööri kokkupuude pehmekooreliste põõsaste või puude tüvedega võib taime tõsiselt kahjustada.

6.4.1.b 3-, 4- ja 8-haruline lõiketera

Alustage lõikamist taimede kohalt, langetage lõiketera järk-järgult nii, et see lõikaks oksad väikesteks tükkideks (Jn. 20).

6.4.1.c Saetera (kui on võimalik)

Kui saetera kasutamine on lubatud, siis tuleb selle paigaldamisel paigaldada alati ka lisakaitse (ptk 4.4.2) Tera peab olema alati hästi teritatud, et vähendada tagasilöögi ohtu. Väikeste puude lõikamisel tehke alati kindlaks puu langemise suund, pidage silmas ka tuule suunda. Väikeste puude paremaks langetamiseks on soovitav teha lõikeliigutus kiirelt oksa või tüve suunas,hoides mootorit maksimumpööretel. Vältige sae parema külje kasutamist, pöörlemissuuna tõttu on seal tagasilöögi ja välja suremise oht suurem (Jn. 21).

6.4.2 Jõhvi pikkuse reguleerimine töö ajal

Masina trimmeripea laseb jõhvi pool-automaatselt välja. Jõhvi pikkust reguleeritakse: – kui jõhv kulub ja muutub lühemaks; – kui tuvastatakse mootori tavapärasest suurem töötamiskiirus; – kui märgatakse niitmise efektiivsuse vähenemist. Jõhvi trimmeripeast välja laskmiseks:ET - 12

• lüüa trimmeripea vastu maad (Jn. 22) hoides samaaegselt gaasitriklit põhjas;

• jõhv tuleb automaatselt peast välja ja jõhvilõikur (Jn. 27.A) lõigake liigne pikkus ära.

6.5 SOOVITUSED KASUTUSEKS

Kasutamise ajal on kohane masina ümber kerinud rohi aeg-ajalt eemaldada, et vältida mootori ülekuumenemist (Jn. 1.A) lõikeseadme kaitsme alla kogunenud rohu tõttu (Jn. 1.E.1, Jn 1.E.2). Toimige allkirjeldatud viisil: – Peatage masin (lõik. 6.6); – võtke küünla piip lahti (Jn. 14.H); – pange töökindad kätte; – eemaldage kruvikeerajaga kinnijäänud taimed, et mootor saaks jahtuda. MÄRKUS Masina esimese 6-8 töötunni jooksul vältida mootori kasutamist maksimumpööretel.

• laske lahti gaasitrikkel (Jn. 14.B) lahti ja laske mootoril paar sekundit tühikäigul käia;

• vajutage lüliti (Jn. 14.A) asendisse „O“;

• oodake lõikeseadme seiskumist. Pärast gaasi miinimumini viimist kulub terade peatumiseni mitu sekundit. TÄHTIS Masin tuleb alati peatada liikumise ajal ühelt tööalalt teisele. Mootor võib vahetult pärast seiskumist olla väga kuum. Mitte puutuda. Põletusoht.

6.7 PÄRAST KASUTAMIST

• Ühendage lahti küünla piip.

• Kui lõikeseade on seiskunud, siis paigaldage terakaitse.

• Kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajadusel asendage kahjustatud osad ja keerake kinni lõdvenenud kruvid ja poldid. TÄHTIS Peatage masin (lõik. 6.6), võtke küünla piip lahti (Jn. 14.H) a kui jätate masina järelevalveta, paigaldage alati terakaitse.

TÄHTIS Nõutud ohutusnormid leiab

2. ptk. Järgige hoolikalt neid nõudeid,

et mitte sattuda tõsisesse ohtu. Enne mistahes hooldustööd:

• Võtke küünla piip lahti (Jn. 14.H);

• kui tera on seisma jäänud, siis paigaldage terakaitse (väljaarvatud tera ennast puudutavate tööde puhul);

• enne masin siseruumidesse jätmist, peab laskma mootoril maha jahtuda;

• kandke sobivaid riideid, töökindaid ja kaitseprille

• Hooldustööde sagedust ja tüüpi on kokkuvõtlikult kirjeldatud “Hooldustabelis” (vt ptk 13.) Tabeli eesmärk on aidata teid masina töökindluse ja ohutuse säilitamisel. Seal on kirjas peamised tööd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tähtajal.

• Mitteoriginaalvaruosade ja -tarvikute võib mõjutada negatiivselt masina tööd ja ohutust. Tootja keeldub igasugusest vastutusest kahju või vigastuste eest, mis on tingitud mitteoriginaalvaruosade ja -tarvikute kasutamisest.

• Originaalvaruosi saab volitatud teeninduskeskustest ja edasimüüjatelt. TÄHTIS Kõik hooldus- ja reguleerimistööd, mida ei ole käesolevas juhendis kirjeldatud, tuleb lasta teha edasimüüjal või spetsiaalses teeninduskeskuses.

7.2 KÜTUSESEGU VALMISTAMINE

Käesoleval masinal on kahetaktiline mootor, mis töötab bensiinist ja mootoriõlist segatud kütuseseguga. TÄHTIS Ainult bensiini kasutamine kahjustab mootorit ja toob kaasa garantii katkemise. TÄHTIS Kasutada ainult kõrgekvaliteedilisi kütuseid ja õlisid, et hoida masina mehaanilised osad töökorras ja tagada nende pikk tööiga.ET - 13

7.2.1 Nõuded bensiinile

Kasutada ainult pliivaba bensiini (roheline bensiin) oktaaniarvuga mitte alla 90 N.O. TÄHTIS Roheline bensiin tekitab anumas sadet, kui seda hoida kauem kui 2 kuud. Kasutada alati värsket bensiini!

Kasutada ainult spetsiaalset kahetaktilise mootori tarbeks mõeldud kõrgekvaliteedilist sünteetilist õli. Teie edasimüüja juures on saadaval seda tüüpi mootori jaoks välja töötatud õlid, mis tagavad mootori kindla kaitse. Selliste õlide kasutamine võimaldab kasutada 2,5%-list segu, mis koosneb 1 osast õlist ja 40 osast bensiinist.

7.2.3 Kütusesegu valmistamine

ja säilitamine Segu valmistamiseks:

1. Valada vastavasse anumasse

umbes pool bensiinikogusest.

3. lisada ülejäänud bensiin;

4. sulgege kork ja loksutage energiliselt.

TÄHTIS Segu vananeb. Ärge valmistage liiga suuri segukoguseid, et ei tekiks sadet. TÄHTIS Hoida segu ja bensiini anumad üksteisest kaugel ja olgu nad kergelt eristatavad, et vältida segiajamist kasutamise hetkel. TÄHTIS Puhastada regulaarselt bensiini ja segu anumaid, et eemaldada võimalik sade.

1. loksutada energiliselt kütusesegu anumat;

3. Puhastada paagi kork ja seda

ümbritsev piirkond vältimaks sodi sattumist paaki tankimise ajal.

4. Avada ettevaatlikult paagi kork, et

rõhk järk-järgult välja lasta.

5. Tankimiseks kasutada lehtrit,

vältida paagi ääreni täitmist.

7.4 MASINA JA MOOTORI PUHASTAMINE

Puhastage masinat alati pärast kasutamist. Tuleohu vähendamiseks: – tuleb masin ja eriti mootor hoida puhtana rohujääkidest, lehtedest või liigsest määrderasvast. – puhastage silindri tiivakesi sageli surveõhuga ja eemaldage summuti piirkonnast oksaraod, lehed ja muud jäägid. Vältimaks mootori ülekuumenemist ja kahjustumist, tuleb jahutusõhu restid hoida alati puhtana ning vabana saepurust ja jääkidest.

7.5 LUKUSTUSMUTRID- JA KRUVID

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu tööseisukord.

• Kontrollige regulaarselt, kas käepidemed on korralikult kinni.

Määrige liitiumipõhise määrderasvaga. Eemaldage kruvi (Jn. 23.A) ja lisage määrderasva, keerake võlli käsitsi kuni määrderasva hakkab välja tulema, keerake kruvi tagasi (Jn. 23.A).

8.2 PAINDUVA TORU MÄÄRIMINE

Määrige liitiumipõhise määrdeainega.

3. keerake võlli ja määrige seda kuni

määrderasv on ühtlaselt kandunud üle selle, siis pange kõik uuesti kokku (lõik 4.6)

8.3 ÕHUFILTRI PUHASTAMINE

TÄHTIS Õhultri puhastamine on masina hea töötamise ja kestmise jaoks oluline. Filtrita või katkise ltriga töötamine on keelatud, sest see võib põhjustada mootorile pöördumatuid kahjustusi. Puhastada tuleb iga 15 töötunni järel.ET - 14 Filtri puhastamiseks:

2. puhastage sisemus suruõhujoaga

Küünal tuleb regulaarselt maha monteerida ja puhastada, et eemaldada metallharjaga võimalik mustus (Jn. 26). Kontrollida ja taastada elektroodide vaheline õige distants (Jn. 26). Monteerida küünal tagasi, keerates see kinni kaasasoleva võtmega. Küünal tuleb välja vahetada teise samasuguse vastu, kui elektroodid on läbi põlenud või isolatsioon on kahjustunud, ja igal juhul pärast 100 töötundi.

8.5 LÕIKESEADME HOOLDUS

Tööde ajal lõikeseadmega pöörata tähelepanu, sest lõikeseade võib liikuda isegi siis, kui küünla juhe on lahti ühendatud. Antud masinal tuleb kasutada lõikeseadmeid, mis kannavad Tehniliste andmete tabelis näidatud koodi. Arvestades tootearendust, on võimalik, et "Tehniliste andmete" tabelis märgitud lõikeseadmed on aja jooksul välja vahetatud uute seadmete poolt, millel on sarnased omadused, mis tagavad kasutuse ja tööohutuse. Lõikeseadet ei tohi puudutada enne, kui küünla juhe ei ole lahti ühendatud ja lõikeseade ei ole täielikult peatunud. Kandke kaitsekindaid.

8.5.1 Tera teritamine/tasakaalustamine

Ohutuskaalutlustel on soovitav, et teritamist ja tasakaalustamist teostatakse spetsialiseeritud keskuses, kus on vajalikud oskused ja sobivaimad vahendid töö teostamiseks, ilma et riskitakse tera kahjustada ja et selle kasutamise oleks ohtlik. 3-, 4- ja 8-harulist tera saab kasutada mõlemalt poolelt. Kui üks otsa serv on kulunud, saab tera teist pidi pöörata ja kasutada otste teist serva. Kui mõlemad pooled on nürid, siis tuleb teritada. Saetera ei saa ümber pöörata, seda saab kasutada ainult ühelt küljelt.

8.5.2 Lõiketerade vahetamine

Tera ei tohi kunagi parandada, vaid see tuleb välja vahetada niipea, kui ilmnevad purunemismärgid või seda ei saa enam teritada. Vahetamise kohta lugege lõik 4.5.3 ja lõik 4.5.4.

8.5.3 Jõhvi vahetamine trimmeripeas

• Tüüp I Järgida näidatud järjestust (Jn. 28).

• Tüüp II Lõigake uus jõhv näidatud pikkusesse (Jn. 29.A).

1. Keerake kerimisnuppu (Jn. 30.A) nii, et

nupul märgitud tähis on joondatud (Jn. 30.B) tähistega pea korpusel (Jn. 30.C).

2. Pange jõhviots sisse (Jn. 30.D) ühte kahest

avast ja laske sel vastasavast välja tulla.

3. Tõmmake jõhvi nii, et mõlemast avast

väljaulatuv osa oleksid omavahel võrdsed.

4. Keerake kerimisnuppu (Jn. 31.A) noolega

näidatud suunas, kuni jõhv on täielikult peale mähitud, mõlemast avast peab välja jääma ligikaudu 175 mm (Jn. 31.B). Kui trimmeripeasse on jäänud vana jõhv või selle tükid, siis tuleb see trimmeripeast eemaldada:

1. vajutage jõhvipea külgedel olevaid

labasid tähisega „PUSH” tähistatud kohast (Jn. 32.A) ja haakige tööpea alumine ots lahti (Jn. 32.B);

2. Eemaldage trimmeripeasse jäänud jõhv;

3. võtke pool välja (Jn. 33.A) pesast;

klambrisse ja teritage lameda viiliga, säilitage algne lõikenurk.

3. Kinnitage nöörinuga (Jn. 27.A)

kaitse külge (Jn. 27.B).

8.7 TÜHIKÄIGU REGULEERIMINE

Kui lõikeseade mootori tühikäigul liigub, tuleb ühendust võtta teie edasmüüjaga mootori õigeks reguleerimiseks.

Karburaator on tehase poolt häälestatud optimaalsele võimsusele igas kasutusolukorras minimaalse heitgaaside väljalaskega vastavalt kehtivatele normidele. Halbade tulemuste korral pöörduge edasimüüja poole, et kontrollida karburaatorit ja mootorit.

TÄHTIS Kohustuslikke ohutusnõudeid, mida tuleb masina ladustamisel järgida, on kirjeldatud lõigus 2.4. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu. Kui on ette näha pikemat tööpausi kui 2-3 kuud, tuleb teha mõned tööd, mis aitavad ära hoida raskusi taas tööle asumisel ja vältida tõsiseid mootorikahjustusi. Enne masina ära panemist:

1. Tühjendada kütuse paak vabas

õhus ja külma mootoriga.

2. Käivitada mootor ja lasta töötada

tühikäigul seiskumiseni, et kasutada ära kogu karburaatorisse jäänud kütus.

3. Laske mootoril jahtuda.

4. Võtke küünla piip lahti (Jn. 14.H).

kahjustusi. Vajadusel võtke ühendust volitatud teeninduskeskusega.

– kuivas keskkonnas – kaitstuna ilmastikutingimuste eest – terakaitse peab olema korralikult peal. – lastele kättesaamatus kohas. – Kontrollige, kas olete eemaldanud kõik võtmed ja hooldusel kasutatud tööriistad. Masina taaskäivitamisel valmistada masin ette nagu kirjeldatud peatükis “6. Masina kasutamine".

10. TEISALDAMINE JA TRANSPORT

Masina teisaldamise või transpordi ajaks: – Jätke masin seisma. – Võtke küünla piip lahti (Jn. 14.H). – Panna kätte paksud töökindad; – Kui lõikeseade on seiskunud, siis paigaldage terakaitse. – Hoida masinat ainult käepidemetest ja suunata lõikeseade käigusuunale vastupidises suunas. Kui masinat transporditakse sõiduvahendil, siis: – paigutage masin nii, et see ei oleks kellelegi ohuks; – kinnitage kindlalt masina külge lintide või kettidega, et vältida masina ümberminekut, selle kahjustamist ning kütuse väljavoolamist.

11. TEENINDUS JA REMONT

Käesolevas juhendis on antud kõik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Kõik reguleerimis- ja hooldustööd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimüüja juures või spetsiaalses teeninduskeskuses, kellel on vajalikud teadmised ja seadmed tööde korrektselt teostamiseks, nii et säilivad masina algsed ohutustingimused. Ebasobivates kohtades või kvalitseerimata inimeste poolt teostatud tööd muudavad garantii kehtetuks ja vabastavad tootja igasugusest kohustusest või vastutusest.

• Garantii alla kuuluvaid parandus- ja hooldustöid tohivad teha ainult volitatud teeninduskeskused.

• Volitatud teeninduskeskused kasutavad ainult originaalvaruosi. Originaalvaruosad ja -tarvikud on spetsiaalselt projekteeritud nende masinate jaoks.

• Mitteoriginaalvaruosad ega -tarvikud ei ole heaks kiidetud ning mitteoriginaalvaruosade ja -tarvikute kasutamine muudab garantii kehtetuks.

• Soovitame anda masina kord aastas volitatud teeninduskeskusesse ohutusseadmete hooldusse, teenindusse ja kontrolli.ET - 16

Garantii katab kõik materjali-ja tootmisdefektid. Kasutaja peab hoolikalt järgima kõiki lisatud dokumentatsioonis antud juhiseid. Garantii ei kata kahjusid, mis on tingitud:

• Ebaõige või lubamatu kasutus ja monteerimine.

• Mitte-originaal varuosade kasutamine.

• Selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud. Garantii ei kata ka:

• Kuluvate materjalide, nagu lõikeseadmete ohutusmutrite normaalne kulumine.

• Normaalne kulumine. Ostjat kaitsevad tema riigi seadused. Käesolev garantii ei piira mingil moel ostja oma maa seadustega talle ette nähtud õigusi.ET - 17

13. HOOLDUSTÖÖDE TABEL

Sagedus Töö MASIN MOOTOR Kõikide kinnituste kontrollimine (vt ptk 7.5) Ohutuskontrollid / Juhtseadmete kontrollimine (vt ptk 6.2) Üldine puhastamine

kontrollimine (vt ptk 7.4) Nurkülekande ja vooliku määrimine (vt ptk 8.1, 8.2) Kütusetaseme kontrollimine/ tankimine (vt ptk 7.3) Üldine puhastamine

kontrollimine (vt ptk 7.4) Õhultri puhastamine (vt ptk 8.3) Õhultri vahetamine (vt ptk 8.3) Küünla kontrollimine (vt ptk. 8.4) Küünla vahetamine (vt ptk. 8.4) Summuti kruvide kinnikeeramine * Kütuseltri vahetamine

Silindri tühjenduslambi ja silindriribide puhastamine * Iga kord enne kasutamist

*Operatsioon, mille peab teostama edasimüüja või spetsialiseeritud teeninduskeskus.ET - 18

1. Mootor ei käivitu

või sureb välja Käivitamisprotseduur pole õige Jälgida instruktsioone (vaata ptk. 6.3) Küünal on must või elektroodidevaheline distants pole õige Kontrollida küünalt (vaata p. 8.4). Umbes õhulter Puhastada ja /või vahetada lter (vaata p. 8.3). Probleemid karburaatoriga Võtke ühendust volitatud teeninduskeskusega.

2. Mootor käivitub, aga

võimsus on väike Umbes õhulter Puhastada ja /või vahetada lter (vaata p. 8.3). Probleemid karburaatoriga Võtke ühendust volitatud teeninduskeskusega.

ebaregulaarselt või tal pole koormuse all jõudu Küünal on must või elektroodidevaheline distants pole õige Kontrollida küünalt (vaata p. 8.4). Probleemid karburaatoriga Võtke ühendust volitatud teeninduskeskusega.

liigselt suitsu Vale segu vahekord Valmistada kütusesegu vastavalt instruktsioonidele (vt p 7.2) Probleemid karburaatoriga Võtke ühendust volitatud teeninduskeskusega.

5. Mootori üleujutamine Kui käivitusnuppu vajutati korduvalt,

kui starter oli sisse lülitatud. Eemaldage küünal (Jn. 26) ja tõmmake õrnalt käivitustrossi (Jn. 14.I), et eemaldada liigne kütus; seejärel kuivatage küünla elektroodid ja paigaldage tagasi mootorile.

6. Lõikeseade töötab

mootori tühikäigul Vale reguleerimine kütusel Võtke ühendust volitatud teeninduskeskusega.

anomaalselt vibreerima Kahjustused või lahtised osad Peatage masin ja ühendage küünla juhe lahti (Jn. 14.H). Kontrollida võimalikke kahjustusi Kontrollida, kas on lõdvenenud osi ja need kinnitada Kontrollida, vahetada või parandada spetsialiseeritud teeninduskeskuses

löögi võõrkehalt. Kahjustused või lahtised osad Peatage masin ja ühendage küünla juhe lahti (Jn. 14.H). Kontrollida võimalikke kahjustusi Kontrollida, kas on lõdvenenud osi ja need kinnitada Kontrollida, vahetada või parandada spetsialiseeritud teeninduskeskuses Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.FI - 1

EÜ vastavusdeklaratsioon (Masinadirektiiv 2006/42/EÜ, Lisa II, osa A)

Käeskantav mootoriga võsalõikur / muruniitja a) Tüüp / Põhimudel b) Kuu aega / Tootmisaasta c) Matrikkel d) Sisepõlemismootor

3. Vastab direktiivide nõuetele:

e) Kinnitav asutus f) EÜ tüübihindamine

4. Viide ühtlustatud standarditele

g) Mõõdetud helivõimsuse tase h) Garanteeritud helivõimsuse tase j) Installeeritud netovõimsus n) Tehnilise Lehe autoriseeritud koostaja: o) Koht ja Kuupäev DoC_base r. 15 - HH-BC-P_0 DICHIARAZIONE CE DI CONFORMITÁ (Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

EÜ vastavusdeklaratsioon (Masinadirektiiv 2006/42/EÜ, Lisa II, osa A)

Käeskantav mootoriga võsalõikur / muruniitja a) Tüüp / Põhimudel b) Kuu aega / Tootmisaasta c) Matrikkel d) Sisepõlemismootor

3. Vastab direktiivide nõuetele:

e) Kinnitav asutus f) EÜ tüübihindamine

4. Viide ühtlustatud standarditele

g) Mõõdetud helivõimsuse tase h) Garanteeritud helivõimsuse tase j) Installeeritud netovõimsus n) Tehnilise Lehe autoriseeritud koostaja: o) Koht ja Kuupäev
