BRUKSANVISNING SBC 646 F STIGA

NORSK - Oversettelse av orginal bruksanvisning ...... NO

[7] Maksimalt omdrejningstal for motoren (trådhovede)

[8] Maksimalt omdrejningstal for motoren (klinger)

[14] Skærebredde (trådhovede)

[15] Skærebredde (3-tands, 4-tands og 8-tands klinge)

[16] Skærebredde (sav-klinge)

[17] Montering af trådhoved

[22] Beskyttelsens varenummer (trådhoved, 3-tands, 4-tands og 8-tands klinge)

[31] Vibrationer overført til hånden på forreste håndtag

[34] Vibrationer overført til hånden på venstre håndtag

[3] Luftkjølt totakts

[4] Slagvolum

[5] Ytelse

[6] Motorens rotasjonshastighet på tomgang

[7] Maksimal omdreiningshastighet for motoren (trådspolen)

[8] Maksimal omdreiningshastighet for motoren (blad)

[9] Maksimal omdreiningshastighet for verktøyet (trådspolen)

[10] Maksimal omdreiningshastighet for verktøyet (blad)

[11] Drivstofftankens volum

[12] Blanding (Bensin: 2-takts olje)

[13]Tennplugg

[14] Klippebredde (trådspole)

[15] Klippebredde (blad med 3 spisser, 4 spisser 8 spisser)

[16] Klippebredde (sagblad)

[17] Feste for trådspole

[19] Artikkelnummer for klippeinnretning

[20] Artikkelnummer for klippeinnretning (blad med 8 spisser)

[21] Artikkelnummer for klippeinnretning (sagblad)

[22] Artikkelnummer for vern (trådholder, blad med 3 spisser, 4 spisser 8 spisser)

[23] Artikkelnummer for vern (sagblad)

[24] Vekt

[25] Fremre, Bakre håndtak

[26] Styre

[27] Lydtrykknivå

[28] Måleusikkerhet

[29] Målt lydeffektnivå

[30] Garantert lydeffektnivå

[31] Vibrasjoner overført til hånden på det fremre håndtaket

[32] Vibrasjoner overført til hånden på det bakre håndtaket

[33] Vibrasjoner overført til hånden på høyre håndtak

[34] Vibrasjoner overført til hånden på venstre håndtak

[1] PL - DANE TECHNICZNE

[2] Silnik

[28] Neistota merania

[18] Trådens diameter (max)

[19] Skärenhetens kod

[20] Skärenhetens kod (8-tandiga blad)

[21] Skärenhetens kod (sågblad)

1. Trådhoved

2. Savklinge (hvis tilladt)

Cifrene på displayet viser motoromdrejningstallet.

Timetæller

Cifrene på displayet viser timerne (H) og minutterne (M) for maskinens drift.

MAINTENANCE Vedligeholdelse.

- Modeller med dobbelt sele

Remmen (fig. 15.A) skal bæres med:

Gør som beskrevet i det følgende:

⚠️ Før ethvert vedligeholdelsesindgreb:

- Originale reservedele kan fås hos autoriserede servicecentre og forhandlere.

VIGTIGT Hold beholderne for blanding og benzin adskilt, og forsyn dem med navneangivelse for at undgå, at de ombyttes i anvendelsesøjeblikket.

For at undgå overophedning og skader ved motoren, skal indsugningsgitrene for køleluften altid holdes rene og frie for savsmuld eller rester.

7.5 FASTG∅RINGSSKRUER OG -M∅TRIKKER

Når maskinen flyttes eller transporteres, skal man:

3.1 Beskrivelse av maskinen og beregnet bruk .... 4
3.2 Sikkerhetssymboler....5
3.3 Produktets identifikasjonsetikett 5
3.4 Hovedkomponenter....5

1. MONTERING....6

4.1 Deler til monteringen 6
4.2 Montering av håndtakene 6
4.3 Valg av klippeinnretning og vern.... 7
4.4 Montering av klippeinnretningens vern....7
4.5 Montering/demontering av klippeinnretningen 7
4.6 Montering av bøyelig transmisjonsrør...... 8

1. KONTROLLKOMMANDOER 8

5.1 Start-/stoppbryter for motoren 8
5.2 Gasspak....8
5.3 Sikkerhetsspake gasspak.... 8
5.4 Händtak for manuell oppstart 8
5.5 Styrespak (Choke) (dersom installert) 9
5.6 Kommandoknapp kaldstartenhet (primer) ..... 9
5.7 Display (hvis installert)....9

1. BRUK AV MASKINEN....9

6.1 Forberedende operasjoner....9
6.2 Sikkerhetskontroller.... 10
6.3 Start 10
6.4 Arbeid.... 11
6.5 Bruksråd....12
6.6 Stopp.... 12
6.7 Etter bruk.... 12

7.1 Generelt 12
7.2 Klargjøring av drivstoffblandingen 13
7.3 Etterfylling av drivstoff 13
7.4 Rengjøring av maskinen og motoren.... 13
7.5 Festeskruer og -mutrer 13

8.1 Smøring av vinkelenhet 14
8.2 Smøring av den fleksible akslingen 14
8.3 Rengjøring av luftfilteret.... 14
8.4 Tennplugg 14
8.5 Vedlikehold av klippeinnretningen 14
8.6 Sliping av trådkutteren.... 15
8.7 Regulering av tomgangen 15
8.8 Forgasser.... 15

1. LAGRING.... 15
2. FLYTTING OG TRANSPORT 15
3. SERVICE OG REPARASJONER 16
4. HVA SOM DEKKES AV GARANTIEN 16
5. VEDLIKEHOLDSTABELL 17
6. FEILS∅KING 18

1. GENERELT

1.1 HVORDAN LESE BRUKSANVISNINGEN

Bruksanvisningen har noen avsnitt som inneholder spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning:

MERK eller VIKTIG presiserer og supplerer det som er forklart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader.

Symbolet angir en fare. Hvis advarslene ikke overholdes kan dette medføre personskader eller skader på tredjeparter og/eller ødeleggelser.

De avsnittene som er merket med en firkant med stiplet grå ramme angir ekstrautstyr som ikke finnes på alle modellene som er dokumentert i denne bruksanvisningen. Kontroller om ekstrautstyret finnes på din modell.

Alle henvisningene til maskinens høyre og venstre side samt for- og bakside gjelder i forhold til brukerens arbeidsposisjon.

1.2 REFERANSER

1.2.1 Figurer

Figurene i disse bruksinstruksjonene er nummerert 1, 2, 3 og så videre.

Delene angitt på figurene er merket med bokstavene A, B, C, osv.

Figurene er veiledende. De faktiske delene kan være forskjellige fra de som er avbildet.

1.2.2 Overskrifter

Bruksanvisningen er oppdelt i kapitler og avsnitt. Overskriften til avsnitt "2.1 Opplæring" er en undertittel til "2. Sikkerhetsbestemmelser".

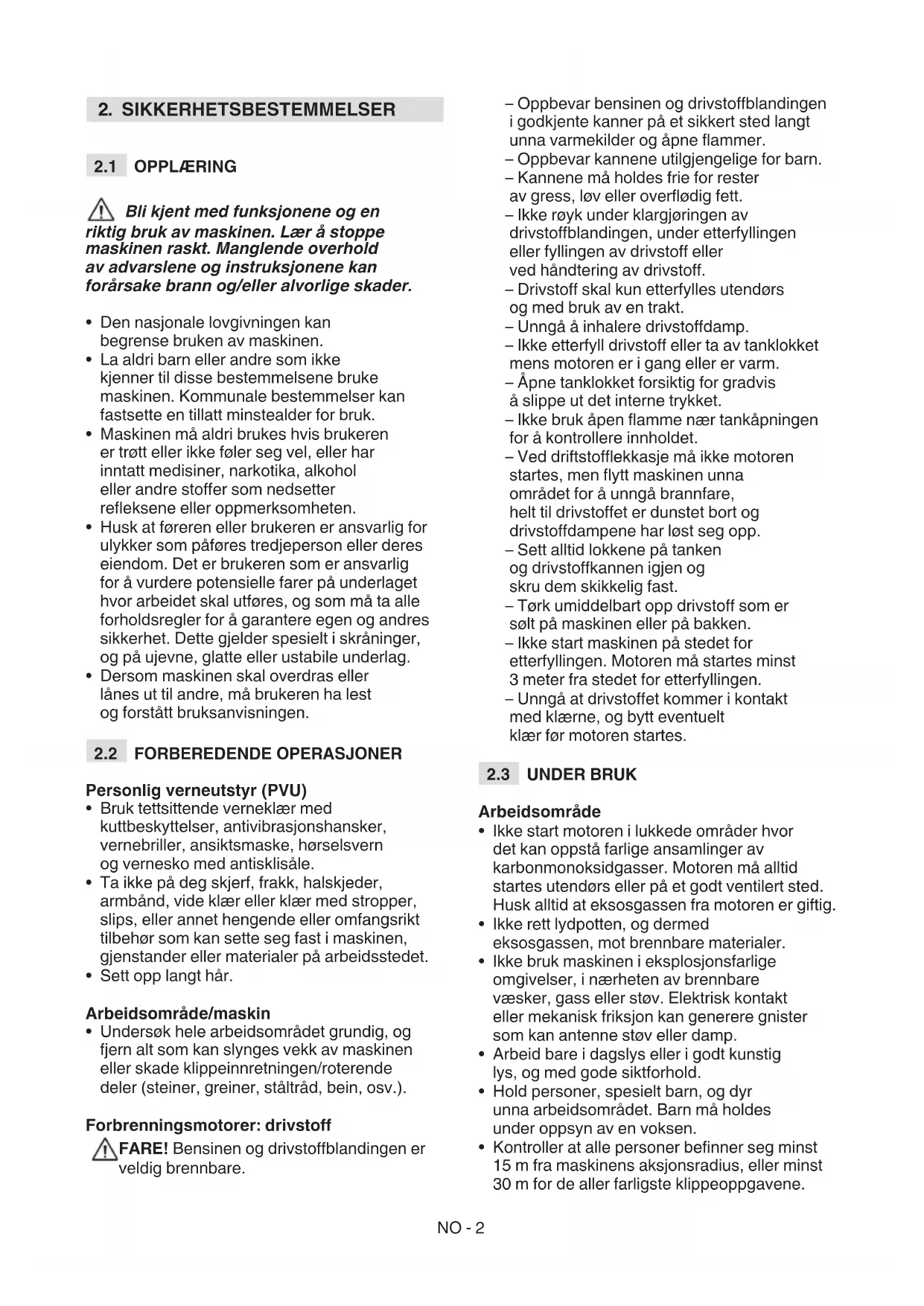

⚠ Bli kjent med funksjonene og en riktig bruk av maskinen. Lær å stoppe maskinen raskt. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/eller alvorlige skader.

• Den nasjonale lovgivningen kan begrense bruken av maskinen.
• La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Kommunale bestemmelser kan fastsette en tillatt minstealder for bruk.
• Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisiner, narkotika, alkohol eller andre stoffer som nedsetter refleksene eller oppmerksomheten.
• Husk at føreren eller brukeren er ansvarlig for ulykker som påføres tredjeperson eller deres eiendom. Det er brukeren som er ansvarlig for å vurdere potensielle farer på underlaget hvor arbeidet skal utføres, og som må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.
• Dersom maskinen skal overdras eller lånes ut til andre, må brukeren ha lest og forstått bruksanvisningen.

2.2 FORBEREDENDE OPERASJONER

Personlig verneutstyr (PVU)

• Bruk tettsittende verneklær med kuttbeskyttelser, antivibrasjonshansker, vernebriller, ansiktsmaske, hørselsvern og vernesko med antisklisåle.
• Ta ikke på deg skjerf, frakk, halskjeder, armbånd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.
• Sett opp langt hår.

- Undersøk hele arbeidsområdet grundig, og fjern alt som kan slynges vekk av maskinen eller skade klippeinnretningen/roterende deler (steiner, greiner, ståltråd, bein, osv.).

Forbrenningsmotorer: drivstoff

⚠️FARE! Bensinen og drivstoffblandingen er veldig brennbare.

– Oppbevar bensinen og drivstoffblandingen i godkjente kanner på et sikkert sted langt unna varmekilder og åpne flammer.
– Oppbevar kannene utilgjengelige for barn.
– Kannene må holdes frie for rester av gress, løv eller overflødig fett.
– Ikke røyk under klargjøringen av drivstoffblandingen, under etterfyllingen eller fyllingen av drivstoff eller ved håndtering av drivstoff.
– Drivstoff skal kun etterfylles utendørs og med bruk av en trakt.
– Unngå å inhalere drivstoffdamp.
– Ikke etterfyll drivstoff eller ta av tanklokket mens motoren er i gang eller er varm.
– Åpne tanklokket forsiktig for gradvis å slippe ut det interne trykket.
– Ikke bruk åpen flamme nær tankåpningen for å kontrollere innholdet.
– Ved driftstofflekkasje må ikke motoren startes, men flytt maskinen unna området for å unngå brannfare, helt til drivstoffet er dunstet bort og drivstoffdampene har løst seg opp.
– Sett alltid lokkene på tanken og drivstoffkannen igjen og skru dem skikkelig fast.
- Tørk umiddelbart opp drivstoff som er sølt på maskinen eller på bakken.
– Ikke start maskinen på stedet for etterfyllingen. Motoren må startes minst 3 meter fra stedet for etterfyllingen.
– Unngå at drivstoffet kommer i kontakt med klærne, og bytt eventuelt klær før motoren startes.

2.3 UNDER BRUK

Arbeidsområde

• Ikke start motoren i lukkede områder hvor det kan oppstå farlige ansamlinger av karbonmonoksidgasser. Motoren må alltid startes utendørs eller på et godt ventilert sted. Husk alltid at eksosgassen fra motoren er giftig.
• Ikke rett lydpotten, og dermed eksosgassen, mot brennbare materialer.
• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektrisk kontakt eller mekanisk friksjon kan generere gnister som kan antenne støv eller damp.
• Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold.
• Hold personer, spesielt barn, og dyr unna arbeidsområdet. Barn må holdes under oppsyn av en voksen.

• Kontroller at alle personer befinner seg minst 15 m fra maskinens aksjonsradius, eller minst 30 m for de aller farligste klippeoppgavene.

• Unngå så langt som mulig å arbeide på vått eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng som ikke garanterer brukerens stabilitet under arbeidet.

• Vær spesielt oppmerksom på ujevnheter i terrenget (humper, søkk), skråninger, skjulte farer og eventuelle hinder som kan begrense sikten.
• Vær meget forsiktig i nærheten av grøfter, skrenter eller voller.
• Arbeid på tvers i skråninger og aldri oppover/nedover. Vær veldig forsiktig når du endrer retning. Sørg for godt fotfeste og hold alltid klippeinnretningen vendt nedover.
• Vær oppmerksom på trafikken när maskinen brukes i nærheten av vei.

Adferd

• Hold godt fast i maskinen med begge hender under arbeidet, og hold motorenheten på høyre side av kroppen og klippeenheten under beltehøyde.
• Innta en fast og stabil posisjon, og gå forsiktig frem.
  • Løp aldri, men gå rolig.
• Hold alltid maskinen spent fast til selene under arbeidet.
• Hold alltid hender og føtter langt fra kutteinnretningen, både under start og bruk av maskinen.
• Advarsel: Klippeenheten fortsetter å rotere i et par sekunder selv etter at den frakoblet eller etter at motoren er slått av.
• Vær oppmerksom på materialet som kan slynges ut pga. klippeinnretningens bevegelse.
• Unngå å støte klippeinnretningen hardt mot fremmedlegemer/hindringer. Hvis klippeinnretningen støter mot en hindring/gjenstand, kan det oppstå et tilbakeslag (kickback). Denne kontakten kan forårsake et svært hurtig rykk i motsatt retning som skyver klippeinnretningen oppover og mot brukeren. Tilbakeslaget kan medføre tap av kontroll over maskinen og få svært alvorlige konsekvenser. Ta følgende nødvendige forholdsregler for å unngå tilbakeslag:
  – Hold maskinen godt fast med begge hender, og hold kroppen og armene i en stilling som gjør det mulig å motstå kraften fra et tilbakeslag.
  – Ikke strekk armene for langt, og ikke kutt høyere enn beltehøyde.
  – Bruk kun klippeinnretninger i samsvar med produsentens spesifikasjoner.
  – Hold deg til produsentens anvisninger for vedlikehold av klippeinnretningen.

- Pass på å unngå skader fra redskapet brukt til å kutte tråden.

• Advarsel: Klippeenheten fortsetter å rotere også etter at motoren er slått av.
• Ikke berør motorens deler, da de blir varme under bruk. Risiko for forbrenninger.
• For å unngå brannfare, ikke etterlat maskinen med varm motor i nærheten av løv, tørt gress eller annet brennbart materiale.

- ∞ Ved skader eller ulykker under arbeidet skal motoren slås av øyeblikkelig og maskinen fjernes fra stedet for å unngå flere skader. Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og kontakte lege for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr.

- Støy- og vibrasjonsnivået oppgitt i bruksanvisningen er maskinens maks verdier. Bruk av en dårlig innstilt kutteinnretning, for høy hastighet og manglende vedlikehold, påvirker støy- og vibrasjonsutslippene betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vibrasjonsbelastninger: Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet.

- ⚠️ Overeksponering for vibrasjoner kan forårsake lesjoner og nevrovaskulære forstyrrelser (også kjent som "Raynauds fenomen" eller "likfingre"), spesielt hos personer som lider av sirkulasjonsforstyrrelser. Symptomene kan omfatte hendene, håndleddene og fingrene, og vises ved tap av følsomhet, tretthet, kløe, smerte, fargeendring eller strukturelle endringer i huden. Disse virkningene kan forsterkes av lave omgivelsestemperaturer og/eller av et overdrevent fast grep om håndtaket. Dersom disse symptomene oppstår, bruk maskinen mindre og oppsøk lege.

Bruksbegrensninger

• Maskinen skal ikke brukes av personer som ikke er i stand til å holde den fast med begge hender og/eller ikke klarer å stå i balanse under arbeidet.
• Maskinen må aldri brukes hvis vernene er skadet, mangler eller ikke er riktig plassert.
• Ikke endre motorens reguleringer, eller justere motoren på et veldig høyt turtall. Risikoen for personskader øker ved et veldig høyt turtall.
• Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liten maskin til å utføre tungt arbeid. Bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesnivå.

⚠ Maskinen må aldri brukes med slitte eller ødelagte deler. ∅delagte eller slitte deler skal byttes ut og aldri repareres. Bruk kun originale reservedeler. Bruk av uoriginale og/eller feil monterte reservedeler setter maskinens sikkerhet i fare, kan forårsake ulykker eller personskader, og hever produsenten for enhver forpliktelse og ethvert ansvar.

Vedlikehold

• For å redusere brannfaren, kontroller jevnlig at det ikke finnes lekkasjer av olje og/eller drivstoff.
• Under justeringer av maskinen må du passe på å ikke klemme fingrene mellom klippeinnretningen i bevegelse og maskinens faste deler.

Lagring

• Maskinen må ikke oppbevares med drivstoff i tanken i et rom hvor drivstoffdampene kan nås av åpne flammer, gnister eller kraftige varmekilder.
• For å redusere brannfaren må ikke beholdere med kutteavfall oppbevares innendørs.

2.5 MILJ∅VERN

Miljøvern må være et relevant og prioritert aspekt ved bruk av maskinen, til fordel for den siviliserte sameksistens og miljøet vi lever i.

• Unngå å forstyrre nabolaget. Bruk alltid maskinen til fornuftige tider (- ikke tidlig på morgenen, eller sent på kvelden/natten, hvor nabolaget kan forstyrres).
• Følg nøye de kommunale bestemmelsene for kasting av emballasje, oljer, drivstoff, filter, defekte deler eller deler som er sterkt forurensende. Dette avfallet må ikke kastes med husholdningsavfallet, men kildesorteres og kastes i konteinerne for resirkulering.
• Følg nøye de kommunale bestemmelsene for kasting av avfallsmateriale.
• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et innsamlingssenter i henhold til gjeldende kommunale bestemmelser.

Maskinen består hovedsakelig av en motor som driver en klippeinnretning via en transmisjonsaksel (som ligger inni et rør) og en vinkelenhet. Klippeinnretningen er konfigurert på ulike måter for å kunne utføre ulike funksjoner.

Brukeren holder i maskinen med seler, og kan bruke hovedfunksjonene hele tiden på sikker avstand fra klippeinnretningen.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til:

• klipping av gress og vegetasjon, unntatt trær, ved hjelp av en nylontråd i en trådspole:
• klipping av høyt gress, tørrgrener og busker med grendiameter inntil 2 cm, ved hjelp av knivblader av metall eller plast:
• klipping av tre-aktige deler og felling av små trær (kun med knivbladet, hvis det er tillatt);
• bruk av kun en person.

3.1.2 Feil bruk

Enhver annen bruk, som er forskjellig fra det som er nevnt ovenfor, kan vise seg å være farlig og forårsake skader hos folk og/eller ting. Feil bruk omfatter, men er ikke begrenset til, følgende:

• bruk av maskinen til kosting,
• trimming av hekker eller annet arbeid hvor klippeinnretningen ikke brukes på bakkenivå,
• beskjæring av trær,
• bruk av maskinen med klippeinnretningen høyere enn brukerens beltehøyde,
• bruk av maskinen til klipping av annet materiale enn vegetasjon,
• bruk av andre kutteinnretninger enn de som er oppgitt i tabellen "Tekniske data". Fare for alvorlige skader og lesjoner;
• bruk av maskinen sammen med flere personer.

VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

3.2 SIKKERHETSSYMBOLER

Det finnes forskjellige symboler på maskinen (Fig. 2). Symbolene skal minne operatøren om riktig fremgangsmåte for å bruke den forsiktig og ta de nødvendige forholdsreglene.

Symbolenes betydning:

ADVARSEL! FARE! Denne maskinen kan være farlig både for deg og andre dersom den ikke brukes riktig.

ADVARSEL! Les bruksanvisningen før maskinen tas i bruk.

Operatøren som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A). Bruk hørselsvern, vernebriller og vernehjelm.

Bruk vernehansker og vernesko!

SPRUTFARE! Hold personer og husdyr på minst 15 m avstand när maskinen brukes!

Maks hastighet for klippeinnretningen.

Ikke bruk sirkelsagblader. Fare: Bruk av sirkelsagblader på modeller hvor disse ikke skal brukes, utsetter brukeren for risiko for svært alvorlige, også dødelige, skader.

ADVARSEL! Bensinen er brannfarlig. Kjøl ned motoren i minst 2 minutter før etterfylling.

Vær oppmerksom på trykket fra knivbladet.

ADVARSEL! - Hold avstand fra varme overflater.

VIKTIG Klistremerker som er ødelagt eller uleselig må byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

3.3 PRODUKTETS IDENTIFIKASJONSETIKETT

Identifikasjonsetiketten oppgir følgende opplysninger (Fig.: 1):

1. Lydeffektnivå
2. CE-merke
3. Produksjonsår/måned
4. Type maskin
5. Serienummer
6. Produsentens navn og adresse
7. Artikelnummer

Skriv ned maskinens identifikasjonsnumre i feltene på etiketten på baksiden av bokomslaget.

VIKTIG Opplysningene på produktets identifikasjonsetikett må oppgis ved henvendelse til et autorisert verksted.

VIKTIG Eksempelet på samsvarserklæringen finnes helt bak i bruksanvisningen.

3.4 HOVEDKOMPONENTER

Maskinen består av følgende hovedkomponenter, som har følgende funksjoner (Fig.1):

A. Motor: gir bevegelse til klippeinnretningen gjennom drivstangen og vinkelenheten.

B. Transmisjonsrør: inne i røret sitter transmisjonsnavet hvis oppgave er å drive rotoren til vinkeloverføringen.

1. Stivt transmisjonsrør
2. Bøyelig transmisjonsrør

C. Vinkeloverføring: enden av transmisjonsrøret som overfører driv til klippeinnretningen.

D. Klippeinnretning: er elementet som klipper gress

1. Trådholder: klippeinnretning med nylonontråd

2. 3, 4, og 8-punktsknivblad: metallskive klippeinnretning.

3. Sagblad (hvis tillatt): klippeinnretning rund metallskive med perifære sagtenner.

E. Vern for klippeinnretningen: det er en sikkerhetsanordningsom forhindrer at eventuelle gjenstander som har blitt samlet opp av klippeinnretningene, kan slynges ut av maskin.

1. Trådspole

2. Sagblad (hvis tillatt)

F. Fremre håndtak: halvsirkelformet, gjør det mulig å styre maskinen og beskyttelsen for beina er plassert der.

G. Bakre håndtak: gjør det mulig å styre maskinen og hovedkontrollen for påskruing/avskruing er installert der.

H. Fotsperre: det er en sikkerhetsbeskyttelse som hindrer utilsiktet kontakt med klippeinnretningen under bruk.

I. Styre: styre med "oksehorn" form, plassert på tvers av og asymetrisk ved stagen: gjør det mulig å styre maskinen og på høyre side er hovedkommandoene for oppstart/avskruing/akselerasjon plassert.

J. Display: informasjon om drift og vedlikehold av maskinen vises.

K. Festepunkt (for selene): hvor maskinens sele skal festes.

L Sele: plagg som består av stoffremmer som, ved å gå over skuldrene, hjelper med å støtte opp maskinens vekt under arbeidet.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken,

men må monteres av kunden i henhold til instruksjonene etter å ha fjernet emballasjen.

⚠ Utpakking og fullføring av monteringen må foretas på en jevn og solid overflate, med god nok plass til å flytte maskinen og emballasjen. Bruk alltid egnet utstyr. Bruk ikke maskinen før alle indikasjoner i avsnittet "MONTERING" har blitt fullført.

4.1 DELER TIL MONTERINGEN

I emballasjen finnes delene for monteringen.

4.1.1 Utpakking

1. Åpne emballasjen forsiktig og pass på at ingen av delene forsvinner
2. Les dokumentasjonen som finnes i esken, også bruksanvisningen.
3. Ta alle deler som ikke er montert ut av esken.
4. Ta trimmeren ut av esken.
5. Kast esken og emballasjen i henhold til gjeldende bestemmelser.

4.2 MONTERING AV HÅNDTAKENE

4.2.1 Montering av det fremre håndtaket - Type I

1. Plasser hetten (Fig. 3.A) ved å sette inn pluggen (Fig. 3.A.1) i et av hullene på transmisjonsrøret.
2. Monter det fremre håndtaket utstyrt med fotsperre (Fig. 3.B) ved å bruke skruene (Fig. 3.C), mens du passer på at de to anti-vibrasjons halvskjellene holdes på plass (Fig.3.D).
3. Stram skruene så langt det går (Fig. 3.C).

4.2.2 Montering av styret - Type II

1. Skru ut knotten i midten (Fig. 4.A) og fjern hetten (Fig. 4.B).
2. Sett inn styret (Fig. 4.C), og pass på at kontrollene kommer på høyre side.
3. Drei styret til den mest komfortable arbeidsposisjonen, og blokker det med hetten (Fig. 4.B) og knotten (Fig. 4.A).
4. Hekt på kommandohylsen (Fig. 4.D) i den tilhørende kabelklemmen (Fig. 4.E).

MERK Ved å skru ut knotten

(Fig. 4.A) kan styret dreies slik at maskinen opptar mindre plass ved lagring.

4.2.3 Montering av styret - Type III

1. Sett inn styret (Fig. 5.A) i det uthulede setet på transmisjonsrøret (Fig. 5.B), og pass på at kontrollene kommer på høyre side.
2. Skru ut og skru deretter fast knotten (Fig. 5.C) på styret (Fig. 5.A).

4.3 VALG AV KLIPPEINNRETNING OG VERN

⚠ Til hver klippeinnretning må det være et egnet vern, som oppgitt i tabellen Tekniske data.

Velg den klippeinnretningen som er best egnet til arbeidet som skal gjøres, i samsvar med disse generelle anvisningene:

• Trådspolen kan fjerne høyt gress og vegetasjon, unntatt trær, i nærheten av gjerder, vegger, grunnmurer, fortau, rundt trær, osv., eller trimme et bestemt område av hagen fullstendig.
• knivbladet med 3, 4 og 8-punkter er egnet til klipping av kratt og mindre busker med diameter opp til 2 cm;
• sagbladet (hvis tillatt) kan brukes til kutting av treaktige deler og til felling av små trær.

VIKTIG Hver gang klippeinnretningen må byttes ut, må alle delene til innretningen demonteres.

4.4 MONTERING AV KLIPPEINNRETNINGENS VERN

Bruk vernehansker.

4.4.1 Montering av klippeinntreningens vern (trådsnelle, 3, 4 og 8-punkts knivblad)

MERK På klippeinnretningens vern

(Fig. 1.E) finnes følgende symbol:

Angir klippeinnretningens rotasjonsretning.

4.4.2 Montering av klippeinnretningens vern (sagblad, hvis tillatt)

⚠️ Dette vernet må ikke brukes til de andre klippeanordningene.

1. Fjern vernene som eventuelt brukes for de andre klippeinnretningene.
2. Plasser beskyttelsen (Fig. 7.B) i samsvar med hullene på returplaten (Fig. 7.A).
3. Fest beskyttelsen (Fig. 7.B) ved å stramme skruene så langt det går (Fig. 7.C).

4.5 MONTERING/DEMONTERING AV KLIPPEINNRETNINGEN

Bruk vernehansker.

1. Monter den indre ringen (Fig. 8.A) på navet i indikert retning, mens man forsikrer seg om at gjengene ved den indre ringmutteren sitter perfekt sammen med de ved vinkelenheten (Fig. 8.B).
2. Sett i nøkkelen som følger med (Fig. 8.C) i eget hull ved vinkelenheten (Fig. 8.D) og roter ringmutteren for hånd mens du skyver nøkkelen (Fig. 8.C) helt til den kobles inn og blokkerer rotasjonen.
3. Monter trådspolen (Fig. 8.F) ved å vri det i retning mot klokken.
4. Fjern nøkkelen (Fig. 8.C) for å gjenopprette rotasjonen.

VIKTIG Når man bruker trådspolen, må alltid tilleggsvernet være montert (Fig. 8.E), med trådkutteren (Fig. 24.A).

1. Sett i nøkkelen som følger med (Fig. 8.C) i eget hull ved vinkelenheten (Fig. 8.D) og roter ringmutteren for hånd mens du skyver nøkkelen (Fig. 8.C) helt til den kobles inn og blokkerer rotasjonen.
2. Fjern trådspolen (Fig. 8.F) skru den ut i retning mot klokken.

4.5.3 Montering 3, 4, 8-punkts knivblad og sagblad (hvis tillatt)

Sett på knivbladvernet.

1. Monter den indre ringen (Fig. 9.A, Fig. 10.A) på navet i indikert retning, mens man forsikrer seg om at gjengene ved den indre ringmutteren sitter perfekt sammen med de ved vinkelenheten (Fig. 9.B, Fig. 10.B).
2. Monter knivbladet (Fig. 9.C, Fig. 10.C) og med den eksterne ringen (Fig. 9.D, Fig. 10.D) med den flate delen vendt mot knivbladet.
3. Sett i nøkkelen som følger med (Fig. 9.E, Fig. 10.E) i tilhørende hull på vinnkelenheten, roter knivbladet for hånd (Fig. 9.C, Fig. 10.C) og skyv nøkkelen (Fig. 9.E, Fig. 10.E) helt til den settes inn i hullet på vinkelenheten (Fig. 9.B, Fig. 10.B), og låser rotasjonen.
4. Monter koppen (Fig. 9.F, Fig. 10.F) og skru til mutteren (Fig. 9.G, Fig. 10.G) mens du skrur den helt inn i retning mot klokken (25 Nm).
5. Fjern nøkkelen (Fig. 9.E, Fig. 10.E) for å gjenopprette rotasjonen.

4.5.4 Demontering 3, 4, 8-punkts knivblad og sagblad (hvis tillatt)

Sett på knivbladvernet.

1. Sett i nøkkelen som følger med (Fig. 9.E, Fig. 10.E) i tilhørende hull, roter knivbladet for hånd (Fig. 9.C, Fig. 10.C) og skyv nøkkelen (Fig. 9.E, Fig. 10.E) helt til den settes inn i hullet på vinkelenheten (Fig. 9.B, Fig. 10.B), og låser rotasjonen.
2. Skru ut mutteren (Fig. 9.G, Fig. 10.G) i retning med klokken og fjern koppen (Fig. 9.F, Fig. 10.F).
3. Dra ut den eksterne ringen (Fig. 9.D, Fig. 10.D), og fjern deretter knivbladet (Fig. 9.C, Fig. 10.C) og den indre ringen (Fig. 9.A, Fig. 10.A).

4.6 MONTERING AV B∅YELIG TRANSMISJONS R∅R

1. Fjern vernehettene (Fig. 11.A) fra begge endene på det bøyelige transmisjonsrøret (Fig. 11.B), mens du merker deg at de er forskjellige fra hverandre.

2. Fjern vernekorken (Fig. 12.A) ved det utstikkende røret (Fig. 12.B) fra det bakre håndtaket (Flg. 12 C)

3. Sett enden med sporet (Fig.12.D) inn i det utstående røret (Fig. 12.B) fra det bakre håndtaket (Flg. 12.C) og fest det ved å stramme skruene (Fig. 12.E), mens du forsikrer deg om at det låses fast.

4. Trykk pluggen (Fig.13.A) og sett inn slangen (Fig.13.B) i setet på drivenheten (Fig.13.C).
5. Løsne pluggen (Fig.13.A) for å låse enden av røret (Fig.13.B).
6. Dra ut gummibeskyttelsen (Fig.13.D) og før kablene inn i den (Fig.13.E).
7. Åpne gasspjeldsbeskyttelsesenheten (Fig.13.F) ved hjelp av en skrutrekker.
8. Koble til kablene (Fig.13.G) og (Fig.13.H).
9. Lukk rotasjonsvernet (Fig.13.F).
10. Koble til kontaktene (Fig.13.I) og (Fig.13.L).
11. Bytt ut gummibeskyttelsen (Fig.13.D).

5. KONTROLLKOMMANDOER

5.1 START-/STOPPBRYTER FOR MOTOREN

Starter og stopper motoren. Bryteren har to posisjoner (Fig. 14.A):

START - motoren kan startes og settes i drift.

5.2 GASSPAK

Gjør det mulig å aktivere klippeinnretningen.

Bruk av gasspaken (Fig. 14.B). er kun mulig hvis man samtidig trykker på kontrollspaken for gasspaken (Fig. 14.C).

Korrekt arbeidshastighet oppnår man med gasspaken (Fig. 14.B) trykket inn så langt det går.

Sikkerhetsspake gasspak (Fig. 14.C) gjør det mulig å bruke gasspaken (Fig. 14.B).

5.4 HÅNDTAK FOR MANUELL OPPSTART

Gjør det mulig å starte motoren manuelt (Fig. 14.1).

5.5 STYRESPAK (CHOKE) (DERSOM INSTALLERT)

Brukes for kaldstart av motoren. Chocke-kontrollen har to posisjoner (Fig. 14.E):

Posisjon A - Choken er av (normal drift og varmstart).

Posisjon B - Choken er på (for kaldstart).

5.6 KOMMANDOKNAPP KALDSTARTENHET (PRIMER)

Ved å trykke på primerens gummiknapp sprøytes drivstoff inn i forgasserens sugemanifold, slik at det blir lettere å starte motoren (Fig. 14.F).

5.7 DISPLAY (HVIS INSTALLERT)

På displayet (Fig. 14.J) vises informasjon om drift og vedlikehold av maskinen vises.

Turteller.

Figurene på displayet viser motorhastigheten.

Timeteller.

Figurene på displayet viser timer (H) og minutter (M) for maskinens drift.

MAINTENANCE Vedlikehold.

Ikonet begynner å blinke når den vedlikeholdsterskel per time er nådd. Hyppighet og type vedlikeholdsinngrep er oppgitt i "Vedlikeholdstabell" (se kap. 13). Blinkingen fortsetter i 1 time.

6. BRUK AV MASKINEN

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

VIKTIG Maskinen leveres uten drivstoff.

6.1 FORBEREDENDE OPERASJONER

Før maskinen tas i bruk:

1. sett gressklipperen i rett posisjon og godt plantet på bakken:
2. velg den klippeinnretningen som er best egnet til arbeidet som skal gjøres (avsn. 4.3);
3. etterfyll drivstoff. For klargjøringen av drivstoffblandingen og fremgangsmåtene og forholdsreglene for fylling av drivstoff (separ. 7.2 og avsn. 7.3);
4. riktig bruk av selene (se avsn. 6.1.1).

6.1.1 Bruk av selene

Reimene må reguleres i forhold il brukerens høyde og kroppsstørrelse.

Remmen (Fig. 15.A) må brukes med: - støtten (Fig. 15.A.1), maskinens karabinkrok (Fig. 15.A.2) og hurtigpåhektingen (Fig. 15.A.3) plassert på høyre side; - hurtigavhektingen foran (Fig. 15.A.4); - remmene i kryss på brukerens rygg (Fig. 15.A.6); - spennene må være riktig festet (Fig. 15.A.5). Remmene må strammes slik at belastningen fordeles jevnt på skuldrene.

VIKTIG I tilfelle fare, må du fjerne maskinen ved å bruke hurtigpåhektingen (Fig. 15.A.3).

Ryggsekken (Fig. 15.B) må brukes med: - skulderremmene på brukerens skuldre (Fig. 15.B.1); - spennene må være riktig festet (Fig. 15.B.2). - karabinkroken på maskinen plassert på høyre side (Fig. 15.B.3); - hurtigavhektingen foran (Fig. 15.B.4); Remmene må strammes slik at belastningen fordeles jevnt på skuldrene.

VIKTIG I tilfelle fare, må du fjerne maskinen ved å bruke hurtigpåhektinge (Fig. 15.B.4).

6.2 SIKKERHETSKONTROLLER

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene.

alltid gjennomføres før bruk.

6.2.1 Generell kontroll

Tema Resultat
Håndtak (Fig. 1.F, Fig. 1.G, Fig. 1.I)	Rene, tørre, festet riktig og skikkelig til maskinen.
Klippeinnretningens vern. (Fig. 1.E.1, Fig. 1.E.2)	Tilpassetklippeinnretningen som brukes, festet riktig og skikkelig til maskinen, ikke slitt/forringet eller ødelagt.
Festepunkt på selene (Fig. 1.K)	Riktig plassert
Hurtig avhekting (Fig. 15.A.3, Fig. 15.B.4)	Effektiv. Den må frigjøre maskinenraskt i tilfelle fare.
Skruer på maskinen og klippeinnretningen	Godt festet (ikke løsnet)
Klippeinnretning (Fig. 1.D.1, Fig. 1.D.2, Fig. 1.D.3 )	Ikke skadet eller slitt.
Metallblad (hvis montert) (Fig. 1.D.2, Fig. 1.D.3)	Godt slipt
Luftfilter (Fig. 24.C) Rent
Strømledninger og tennpluggledning	Hele for å unngå gnistdannelse.
Tennplughette (Fig. 14.H)	Hel og riktig montert på tennpluggen

6.2.2 Funksjonstest av maskinen

Handling Resultat
Start maskinen (avsn. 6.3)	Klippeinnretning (Fig. 1.D.1, Fig. 1.D.2, Fig. 1.D.3,) må aldri bevege seg mens motoren går på tomgang.
Trykk samtidig inn gasspaken (Fig. 14.B), og sikkerhetsspaken ved gasspaken (Fig. 14.C).	Spakene må beveges fritt og utvunget.
Slipp opp gasspaken (Fig. 14.B), og sikkerhetsspaken ved gasspaken (Fig. 14.C)	Spakene må automatisk og raskt gå tilbake til nøytral posisjon og motoren til tomgang.
Trykk på gasspaken (Fig. 14.B)	gass spaken må forbli låst (Fig. 14.B).

Handling Resultat
Sett på bryteren for start/stopp av motoren (Flg. 14.A)	Bryteren må lett flytte seg fra en posisjon til en annen.

Hvis noen av resultatene avviker fra det som er angitt i følgende tabell, må du ikke bruke maskinen! Lever maskinen til et servicesenter for nødvendige kontroller og reparasjon.

6.3 START

Før motoren startes:

1. sett maskinen i en stabil posisjon på bakken;
2. fjern klippeinnretningens vern (Fig. 1.M) (hvis benyttet);
3. forsikre seg om at knivbladet (Fig. 1.D.2, Fig. 1.D.3) (hvis det er i bruk) ikke berører bakken eller andre gjenstander.

6.3.1 Kaldstart

Med "kaldstart" menes en start minst 5 minutter etter at motoren er stanset, eller etter etterfylling av drivstoff.

VIKTIG For å unngå deformasjoner må ikke transmisjonsrøret brukes som støtte for hånden eller kneet under start.

VIKTIG For å unngå å ødelegge snoren, må den ikke trekkes helt ut og ikke trekkes langs kanten av hullet på snorstyringen, og håndtaket må føres langsomt tilbake for å unngå en ukontrollert inntrekking av snoren.

1. Kontroller at bryteren (Fig. 14.A) er i «I» posisjon.
2. kun for modellene med gasspjeld: Koble inn chocken, ved å sette spaken i posisjon "B" (Fig. 14.E).
3. Trykk på kommandoknappen for kaldstartenheten (Fig. 14.F) 10 ganger for å gjøre oppstart av forgasseren lettere. Forsikre deg om at hullet er dekket med en finger när kontrollen trykkes inn.
4. Hold maskinen fast på bakken med en hånd på motorenheten for ikke å miste kontrollen under start (Fig. 16).
5. Trekk startsnoren langsomt ut 10--15 cm, helt til du merker en viss motstand, og dra deretter bestemt noen ganger ekstra helt til du merker de første motorlydene.
6. kun for modellene med gasspjeld: Koble ut starteren, ved å sette spaken i posisjon "A" (Fig. 14.E).

7. Trekk på ny i håndtaket helt til motoren startes som normalt.

8. Trykk raskt inn gasspaken (Fig. 14.B) og la motoren gå på tomgang.

9. La motoren gå på tomgang i minst 1 minutt før maskinen tas i bruk.

VIKTIG Hvis du trekker gjentatte ganger i startsnoren mens starteren er innkoblet, kan motoren få for mye drivstoff og være vanskelig å starte. Hvis motoren får for mye drivstoff (se avsn. 14).

6.3.2 Varmstart

Ved varmstart (straks etter at motoren er blitt stanset), følg punktene 1 - 2 - 3 - 4 - 6 - 7 i forrige prosedyre.

6.4 ARBEID

MERK Før du klipper før første gang bør du bli kjent med maskinen og de mest hensiktsmessige klippeteknikkene ved å prøve å ta på selene korrekt, ta godt fatt i maskinen og foreta de bevegelsene som arbeidet krever.

For å kjøre maskinen går du frem på følgende måte:

• maskinen må alltid fasthektes i selene, som må brukes på riktig måte (se avsn. 6.1.1);
• hold alltid godt fast i maskinen med begge hender, og hold motorenheten på høyre side av kroppen og klippeenheten under beltehøyde.

6.4.1 Arbeidsteknikker

6.4.1.a Trådspole

⚠️ Bruk KUN nylontråder. Bruk av metallträder, plastbelagte metallträder og/eller tråder som ikke passer til spolen, kan forårsake alvorlige skader og lesjoner.

Ikke bøy trådspolen for å bruke maskinen til å koste. Motorkraften kan slynge ut gjenstander og småsteiner opp til 15 m eller lenger, og forårsake skader og lesjoner.

a. Klipping i bevegelse (skjæring)

Gå jevnt frem i buebevegelse, som ved bruk av en tradisjonell vanlig Ijå, uten å bøye trådspolen (Fig. 17).

Prøv først å klippe i riktig høyde på et lite område, for deretter å oppnå en jevn klippehøyde ved å holde trådspolen i en konstant høyde over bakken.

For tyngre klipping kan det være hensiktsmessig å bøye trådspolen ca. 30° mot venstre.

Ikke gå frem på denne måten dersom det er risiko for utslynging av gjenstander som kan skade personer, dyr eller eiendom.

b. Finklipping (trimming)

Hold maskinen lett bøyd, slik at trådspolens nedre del ikke berører bakken og kuttelinjen er på ønsket sted. Klippeinnretningen må alltid holdes langt unna brukeren.

c. Klipping i nærheten av gjerder/grunnmurer

Flytt trådspolen langsomt inntil gjerder, plugger, steiner, vegger, osv., uten å treffe dem med kraft (Fig. 18). Hvis tråden treffer et solid hinder, kan tråden ødelegges eller slites, og hvis den hekter seg fast i et gjerde, kan den plutselig kuttes av. Klipping rundt fortau, grunnmurer, vegger, osv. kan uansett forårsake en større slitasje på tråden enn normalt.

Gå rundt treet fra venstre mot høyre, og nærme deg langsomt stammen slik at du ikke slår tråden mot treet. Hold trådspolen bøyd lett fremover (Fig. 19). Husk at nylontråden kan kutte eller skade mindre busker, og at nylontrådens slag mot stammen på busker eller trær med myk bark kan gi planten alvorlige skader.

6.4.1.b 3, 4 og 8-punkts knivblad Begynn klippingen over vegetasjonen, og beveg klippebladet nedover slik at greinene klippes i små biter (Fig. 20).

6.4.1.c Sagblad (hvis tillatt)

⚠️ Ved bruk av sagblad, hvis tillatt, må alltid det særskilte vernet monteres (kap. 4.4.2). Sagbladet må alltid være godt slipt for å redusere risikoen for tilbakeslag.

⚠️ Ved felling av mindre trær må du kontrollere vindretningen og finne ut i hvilken retning treet faller.

For å oppnå et godt resultat ved felling av mindre trær, må motoren dreie med maks omdreining og kuttet må utføres med en rask bevegelse mot greinen eller stammen. Unngå å bruke sagbladets høyre del, fordi i dette området er det stor risiko for

tilbakeslag og blokkering av bladet på grunn av rotasjonsretningen (Fig. 21).

6.4.2 Regulering av trådlengden under arbeidet

Lengden på tråden ved spolen må reguleres:

– när tråden er slitt og blir kortere:

– när man merker en rotasjon ved motoren som er sterkere enn normalt:

For å slippe opp ny tråd:

- slå trådspolen mot bakken (Fig. 22) med gasspaken trykket helt inn;

- tråden slippes automatisk opp og kniven kutter tråden (Fig. 27.A) kutter lengden som er til overs.

6.5 BRUKSRÅD

Under bruk, anbefales det og periodisk fjerne gress som vikler seg inn i maskinen, for slik å unngå at motoren overopphetes (Fig. 1.A), grunnet gress som har satt seg fast under knivbladsikringen (Fig. 1.E.1, Fig 1.E.2).

- bruk arbeidshansker:

– fjern gresset som sitter fast, slik at motoren kan kjøle seg ned på riktig måte.

MERK Unngå å bruke motoren på maks turtall i løpet av de første 6-8 arbeidstimene.

6.6 STOPP

Gjør følgende for å stoppe maskinen:

- slipp opp gasspaken (Fig. 14.B) og la motoren gå på tomgang i noen sekunder;

- sett bryteren (Fig. 14.A) i «O»-posisjon;

- vent til at klippeinnretningen stopper.

⚠ Etter at gasspaken er ført til tomgang tar det flere sekunder før klippeinnretningen stanser.

⚠ Motoren kan være svært varm like etter at den er slått av. Ikke ta på den. Det er fare for brannskader.

6.7 ETTER BRUK

- Koble fra tennplugghetten.

- Når knivbladet står stille, må man sette på knivbladsikringen.

- Kjøl ned motoren før maskinen settes bort til oppbevaring.

- Foreta rengjøring (avsn. 7.4).

- Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte deler, og stram eventuelt til skruer og bolter som har løsnet.

VIKTIG Stoppe maskinen (avsn. 6.6), koble fra tennplugghetten (Fig. 14.H) og monter knivbladvernet hver gang du etterlater maskinen uten tilsyn.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Før vedlikehold:

- stopp maskinen;

- koble fra tennplugghetten (Fig. 14.H);

- og sette på knivbladsikringen på stoppet knivblad (bortsett fra ved inngrep på selve knivbladet);

- la motoren kjøle seg ned før maskinen settes bort til oppbevaring.

- bruke egnede klær, arbeidshansker og vernebriller:

- lese igjennom instruksjonene som følger med;

- Hyppighet og type vedlikeholdsinngrep er oppgitt i "Vedlikeholdstabell" (se kap. 13). Tabellen vil hjelpe deg med å holde din maskin effektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Foreta operasjonen i samsvar med det aktuelle intervallet.

- Bruk av uoriginale reservedeler og tilbehør kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten

frasier seg ethvert ansvar ved skader som skylles ovennevnte produkter.

- Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.

VIKTIG Alt vedlikeholds- og justeringsarbeid som ikke er beskrevet i denne bruksanvisningen skal foretas av din forhandler eller et spesialverksted.

7.2 KLARGJ∅RING AV DRIVSTOFFBLANDINGEN

VIKTIG Bruk kun drivstoff og olje av høy kvalitet for å opprettholde ytelsene og garantere levetiden til de bevegelige delene.

7.2.1 Bensinens egenskaper

Bruk kun blyfri bensin (grønn bensin) med et min. oktantall på 90 N.O.

VIKTIG Grønn bensin har en tendens til å danne bunnfall i beholderen hvis den lagres i mer enn 2 måneder. Bruk alltid ny bensin!

7.2.2 Oljens egenskaper

Bruk kun syntetisk olje av topp kvalitet spesielt beregnet til totaktsmotorer. Forhandleren selger oljer som er spesielt utviklet for denne typen motorer, og som garanterer en høy beskyttelse. Ved bruk av disse oljene kan det brukes en 2,5% blanding, dvs. 1 del olje og 40 deler bensin.

7.2.3 Klargjøring og oppbevaring av drivstoffblandingen

For klargjøringen av drivstoffblandingen:

1. Tøm ca. halvparten av bensinmengden i en godkjent kanne;
2. fyll på all oljen;
3. ha i resten av bensinen;
4. sett på lokket og rist godt.

VIKTIG Drivstoffblandingen forringes med tiden. Ikke klargjør for store mengder drivstoffblanding for å unngå dannelse av bunnfall.

VIKTIG Hold kannene med bensin og drivstoffblanding adskilt og godt merket for å unngå at de forveksles når de skal brukes.

VIKTIG Rengjør jevnlig kannene med bensin og drivstoffblanding for å fjerne eventuelt bunnfall.

MERK På korken på tanklokket (Fig.

14.G) finnes følgende symbol:

Drivstofftank.

1. Rengjør tanklokket og området rundt for å unngå at urenheter følger med under etterfyllingen.
2. Åpne tanklokket forsiktig for gradvis å slippe ut trykket.
3. Bruk en trakt til etterfyllingen, og unngå å fylle tanken helt opp til randen.

7.4 RENGJ∅RING AV MASKINEN OG MOTOREN

Rengjør alltid maskinen etter bruk.

For å redusere brannfaren: - Hold maskinen, spesielt motoren, fri for gressrester, løv eller overflødig fett. - rengjør ofte sylindervingene med trykkluft og området rundt lydpotten for sagflis, smågreiner, løv og annet avfall.

For å unngå overoppheting og skader på motoren må rillene på kjøleluftinntaket alltid holdes rene og frie for sagflis og skitt.

7.5 FESTESKRUER OG -MUTRER

• Hold bolter, skruer og mutrer trukket godt til, for å være sikker på at maskinen alltid er sikkert å bruke.
• Kontroller jevnlig at håndtaket er festet skikkelig.

8. EKSTRAORDINÄERT VEDLIKEHOLD

8.1 SM∅RING AV VINKELENHET

Fjern skruen (Fig. 23.A) og før inn fettet manuelt ved å vri akslingen helt til fettet renner ut; sett på skruen igjen etterpå (fig. 23.A).

8.2 SM∅RING AV DEN FLEKSIBLE AKSLINGEN

1. Hekt av røret (Fig. 23.B) fra motorens side:
2. dra ut den fleksible akslingen (Fig. 23.C);
3. smør på smørefettet ved å rotere akslingen for hånd helt til smørefettet sprer seg på hele overflaten: monter deretter alt på nytt igjen (avsn. 4.6)

8.3 RENGJ∅RING AV LUFTFILTERET

VIKTIG Rengjøringen av luftfilteret er avgjørende for maskinens varighet og riktige funksjon. Ikke arbeid uten eller med skadet filter for å unngå å påføre motoren uopprettelige skader.

Rengjøring må utføres hver 15. arbeidstime.

Gjør følgende for å rengjøre filteret:

1. fjern skruene (Fig. 24.B), demonter lokket (Fig. 24.A) og fjern filterelementet (Fig. 24.C);
2. blås med trykkluft fra innsiden for å fjerne støv og rester (Fig. 25);
3. monter filterelementet på nytt (Fig. 24.C), og lokket (Fig. 24.A), ved å skru til skruene (Fig. 24.B).

8.4 TENNPLUGG

Demonter og rengjør tennpluggen jevnlig, og fjern eventuelle avsetninger med en metallbørste (Fig. 26).

Sjekk elektrodeavstanden og gjenopprett eventuelt riktig avstand (Fig. 26).

Gjenmonter tennpluggen og skru den fast med nøkkelen som følger med.

Tennpluggen må byttes ut med en med samme egenskaper dersom elektrodene er brent eller isolasjonen er slitt, og uansett hver 100. arbeidstime.

8.5 VEDLIKEHOLD AV KLIPPEINNRETNINGEN

Under inngrep på klippeinnretningen må du passe på at den ikke beveger seg, selv om tennpluggledningen er koblet fra.

I denne maskinen skal det brukes klippeinnretninger med artikkelnummeret oppgitt i tabellen Tekniske data.

På grunn av produktutvikling kan klippeinnretninger oppgitt i tabellen Tekniske Data med tiden bli erstattet av andre med tilsvarende egenskaper for kompatibilitet og sikker funksjon.

Ikke ta på klippeinnretningen før tennpluggledningen er koblet fra og klippeinnretningen har stoppet helt.

Bruk vernehansker.

8.5.1 Sliping/Justering av knivbladet

Av sikkerhetsmessige årsaker bør slipingen og balanseringen utføres av et spesialverksted med egnet kompetanse og utstyr til oppgaven, for å unngå at knivbladet skades eller blir farlig å bruke.

Knivbladene med 3, 4 eller 8-punkter kan brukes på begge sider. Når spissene på en side er slitte, er det mulig å snu knivbladet og bruke den andre siden av spissene. Når knivbladet er slitt på begge sider, må det slopes.

⚠ Sagbladet er ikke vendbart, og må derfor bare brukes på den ene siden.

For operasjoner for operasjoner, se kap. 4.5.3, kap. 4.5.4.

Kutt den nye tråden i indikert lengde (Fig. 29.A).

1. Roter håndtaket for oppvikling (Fig. 30.A) helt til man justerer referansen plassert på knotten (Fig. 30.B) med referansen plassert på spolekroppen (Fig. 30.C).
2. Sett inn en ende av tråden (Fig. 30.D) i et av de to utgangshullene og dra tråden ut fra hullet.
3. Juster trådene som kommer ut fra de to hullene i like deler.
4. Roter håndtaket for oppvikling (Fig. 31.A) ved å følge pilenes retning for å rulle opp tråden, men la 175 mm tråd stikke ut fra begge hullene. 31.B).

I tilfelle gammel tråd har blitt igjen inne i spolen eller i tilfelle tråden har brukket inne i hullet, må man fjerne den på følgende måte:

1. trykk de to flensene plassert på side av trådspolen, i punktet merket me "PUSH" (Fig. 32.A), og hekt av der nedre delen av spolen (Fig. 32.B);
2. fjern tråden som sitter igjen inne i hullet:
3. sett spolen på plass (Fig. 33.A) i setet:
4. lukk spolen ved å hekte de to flensene (Fig. 33.B) på i de tilhørende sprekkene (Fig. 33.C), ved å trykke dem helt ned til man hører et "klikk, som låser fast den indre delen av spolen (Fig. 33.D) i posisjon.

8.6 SLIPING AV TRÅDKUTTEREN

1. Fjern trådkutteren (Fig. 27.A) fra vernet (Fig. 27.B) ved å skru ut skruen (Fig. 27.C).
2. Fest trådkutteren (Fig. 27.A) i en skrustikke, og slip med en flat fil. Pass på å opprettholde den originale kuttevinkelen.
3. Monter trådkutteren på nytt (Fig. 27.A) fra vernet (Fig. 27.B).

8.7 REGULERING AV TOMGANGEN

Hvis klippeinnretningen beveger seg när motoren går på tomgang, er det nødvendig å kontakte forhandleren for korrekt innstilling av motoren.

8.8 FORGASSER

Forgasseren er innstilt på fabrikken i samsvar med gjeldende bestemmelser for maks ytelse i enhver brukssituasjon og med minimale utslipp av giftige gasser.

Ved dårlige ytelser, kontakt deretter forhandleren for kontroll av forgasseren og motoren.

9. LAGRING

VIKTIG Sikkerhetsbestemmelsene som skal følges under lagring er beskrevet i avsn. 2,4. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Hvis maskinen ikke skal brukes på over 2-3 måneder, må det tas noen forholdsregler for å unngå problemer när arbeidet gjenopptas, eller varige skader på motoren.

Før maskinen settes bort til oppbevaring:

1. Tøm drivstofftanken utendørs og när motoren er kald.

2. Start motoren og la den gå på tomgang helt til den stanser, slik at alt drivstoffet som er igjen i forgasseren brukes opp.

3. Kjøl ned motoren.

4. Koble fra tennplugghetten (fig. 14.H).
5. Rengjør maskinen skikkelig.
6. Kontroller at det ikke finnes skader på maskinen. Kontakt eventuelt et autorisert servicesenter.

7. Maskinen må lagres:

8. på et tørt sted;

9. beskyttet mot dårlig vær;
   – med knivbladvernet riktig montert;
   – utilgjengelig for barn;
   – pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet.

Når maskinen skal settes i drift igjen, klargjør maskinen som angitt i kapitlet "6 Bruk av maskinen".

10. FLYTTING OG TRANSPORT

• Stopp maskinen.
  – Koble fra tennplugghetten (fig. 14.H).
  – Bruk kraftige arbeidshansker.
  – Når knivbladet står stille, må man sette på knivbladsikringen.
  – Hold fast i maskinen med kun håndtakene, og rett klippeinnretningen i motsatt retning av bevegelsesretningen.

Gjør følgende ved transport av maskinen på et kjøretøy:

– plasser maskinen slik at den ikke utgjør en fare for noen;
– Fest den skikkelig til transportmidlet med tau eller kjettinger for å unngå at den kan velte og drivstoff kan lekke ut.

11. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å kjøre maskinen, samt

informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uegnede verksteder eller av ukvalifiserte personer, fører til bortfall av garantien og hever produsenten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.
• Autoriserte serviceverksteder bruker utelukkende originale reservedeler. Originale reservedeler og tilbehør har blitt utviklet spesifikt for disse maskinene.
• Uoriginale reservedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbehør gjør at garantien utgår.
• Det anbefales å levere maskinen inn til et autorisert serviceverksted for

vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i året.

12. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og fabrikasjonsfeil. Brukeren må nøye følge alle vedlagte instruksjoner.

• Manglende kjennskap til vedlagt dokumentasjon.
• Uforsiktighet.
• Feil eller upassende bruk og montering.
• Bruk av uoriginale reservedeler.
• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten.
  Dessuten dekker garantien ikke:
• Normal slitasje av forbruksmaterialer som klippeinnretninger og sikkerhetsbolter.
• Normal slitasje.

Kjøperen er beskyttet av gjeldende lover. Kjøperens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.

1. VEDLIKEHOLDSTABELL

Hyppighet Inngrep

MASKIN MOTOR

Kontroll av alle festene (se kap. 7.5)

Sikkerhetskontroller' Kontroll av kommandoer (se kap. 6.2)

Generell rengjøring og kontroll (se kap. 7.4)

Smøring av vinkelenhet og bøyelig slange (se kap. 8.1, 8.2)

Kontroller/ fyll opp drivstøllnivået (se kap. 7.3)

Generell rengjøring og kontroll (se kap. 7.4)

Rengjøring av luftølleret (se kap. 8.3)

Utskiftning av luftølleret (se kap. 8.3)

Rengøring av tennpluggen (se kap. 8.4)

Utskiftning av tennpluggen (se kap. 8.4)

Feste av skruer lyddempere *

Utskiftning av drivstoßlter *

Rengjør sylinderens eksosport og sylinder ðner *

Før hver bruk

√ √

√ √

√

15 timer

√

30 timer

√ √

√ √

45 timer

√ √

√

60 timer

√ √

√

75 timer

√ √

√

90 timer

√ √

√

105 timer

√ √

√ √

√ √

120 timer

√ √

√

135 timer

√ √

√

150 timer

√ √

√ √

165 timer

√ √

√

180 timer

√ √

√

195 timer

√ √

√

210 timer

√ √

√ √

√ √

225 timer

√ √

√

240 timer

√ √

√

255 timer

√ √

√ √

270 timer

√ √

√

280 timer

√ √

√

300 timer

√ √

√

* Inngrep som må utføres av forhandleren eller ved et autorisert servicesenter

14. FEILS∅KING

PROBLEM MULIG	ÅRSAK L∅SNING
1. Motoren starter ikke eller stanser etter kort tid	Feil startprosedyre Følg instruksjonene (se kap. 6.3)
	Skitten tennplugg eller feil elektrodeavstand	Kontroller tennpluggen (se avsn. 8.4).
	Tilstoppet luftfilter Rengjør og/eller bytt ut filteret (avsn. 8.3).
	Problemer med forgasseren Kontakt et autorisert servicesenter.
2. Motoren starter, men har liten effekt	Tilstoppet luftfilter Rengjør og/eller bytt ut filteret (avsn. 8.3).
	Problemer med forgasseren Kontakt et autorisert servicesenter.
3. Motoren fungerer ujevnt eller har utilstrekkelig effekt	Skitten tennplugg eller feil elektrodeavstand	Kontroller tennpluggen (se avsn. 8.4).
	Problemer med forgasseren Kontakt et autorisert servicesenter.
4. Det kommer svært mye røyk fra motoren	Feil blandingsforhold i drivstoffet Klargjør blandingen i henhold til instruksjonene (se avsn. 7.2)
	Problemer med forgasseren Kontakt et autorisert servicesenter.
5. Hvis motoren får for mye drivstoff	Starthåndtaket har blitt beveget gjentatte ganger mens chocken var på.	Demonter tennpluggen (Fig. 26) og dra lett i håndtaket for startsnoren (Fig. 14.I) for å fjerne overskudd av drivstoff; tørk deretter tennpluggens elektroder og monter den på motoren.
6. Klippeinnretningen beveger seg når motoren går på tomgang	Feil regulering av forgasseren	Kontakt et autorisert servicesenter.
7. Maskinen begynner å vibrere unormalt.	Deler er ødelagte eller har løsnet. Stopp	maskinen og trekk ut tennpluggledningen (Fig. 14.H). Kontroller om det finnes skader. Kontroller om det finnes deler som har løsnet, og stram dem godt. Kontrollene, byttene eller reparasjonene må utføres ved et autorisert servicesenter.
8. Maskinen har kjørt på et fremmedlegeme.	Deler er ødelagte eller har løsnet. Stopp	maskinen og trekk ut tennpluggledningen (Fig. 14.H). Kontroller om det finnes skader. Kontroller om det finnes deler som har løsnet, og stram dem godt. Kontrollene, byttene eller reparasjonene må utføres ved et autorisert servicesenter.

Hvis problemene fortsetter etter at du har utført disse forbedringsforslagene, må du ta kontakt med forhandleren.

SPIS TREŚCI

1. INFORMACJE OGÓLNE 1
2. NORMY BEZPIECZEŃSTWA....2
3. ZAPOZNANIE SIE Z MASZYNA....5

7.2.2 Egenskaper av oljan

8.5.1 Slipning/balansering av bladet

NO • Innholdet og bildene i denne brukerveiledningen er utført på oppdrag fra ST. S.p.A. og er beskyttet ved opphavsrett - Enhver gjengivelse eller endring, selv kun delvis, er forbudt.
