NÁVOD NA OBSLUHU SBC 646 F STIGA

SLOVENSKY - Preklad pôvodného návodu na použitie ...... SK

SRPSKI - Prevod originalnih uputstva .... SR

[3] 2-taktný, vzduchom chladený

[4] Zdvihový objem

[5] Výkon

[7] Maximálna rýchlost' otáčania motora (strunová hlava)

[8] Maximálna rýchlosť otáčania motora (nože)

[9] Maximálna rýchlost' otáčania nástroja (strunová hlava)

[10] Maximálna rýchlosť otáčania nástroja (nože)

[12] Zmes (benzín: olej pre 2-taktné motory)

[13] Zapal'ovacia sviečka

[17] Úchyt strunovej hlavy

[18] Priemer struny (max.)

[19] Kód kosiaceho zariadenia

[20] Kód kosiaceho zariadenia (nôž s 8 hrotmi)

[21] Kód kosiaceho zariadenia (pílový nôž)

[25] Predná, Zadná rukovät

[26] Riadidlá

[31] Vibrácie prenášané na ruku na prednej rukoväti

[32] Vibrácie prenášané na ruku na zadnej rukoväti

3.1.2 Nevhodné použití

3.1 Popis stroja a určené použitie.... 4
3.2 Výstražné symboly 5
3.3 Identifikačný štítok výrobku 5
3.4 Hlavné časti....6

1. MONTÁŽ 6

4.1 Jednotlivé časti pre montáž....6
4.2 Montáž rukovátí....7
4.3 Vol'ba kosiacich zariadení a špecifického ochranného krytu 7
4.4 Montáž ochranného krytu kosiaceho zariadenia....7
4.5 Montáž/demontáž kosiaceho zariadenia ..... 8
4.6 Montáž pružnej prevodovej rúrky.... 8

1. OVLÁDACIE PRVKY 9

5.1 Vypínač pre štartovanie/zastavenie motora.... 9
5.2 Páka ovládania plynu 9
5.3 Poistná páka plynu 9
5.4 Rukovat' pre ručné štartovanie.... 9
5.5 Páka na ovládanie zariadenia na obohacovanie zmesi (Sýtič) (ak je súčasťou) ...... 9
5.6 Tlačidlo pre ovládanie nasávania paliva (Primer) 9
5.7 Displej (ak je súčasťou) 9

1. POUŽITIE STROJA....9

6.1 Prípravné úkony.... 10
6.2 Bezpečnostné kontroly.... 10
6.3 Štartovanie.... 11
6.4 Pracovná činnosť 11
6.5 Rady pre použitie 13
6.6 Zastavenie.... 13
6.7 Po použití 13

1. BEŽNÁ ÚDRŽBA 13

7.1 Všeobecné informácie.... 13
7.2 Príprava palivovej zmesi.... 13
7.3 Doplnenie paliva....14
7.4 Čistenie stroja a motora.... 14
7.5 Upevňovacie matice a skrutky.... 14

1. MIMORIADNA ÚDRŽBA....14

8.1 Mazanie uhlového prevodu 14
8.2 Mazanie pružného hriadel'a.... 14
8.3 Čistenie vzduchového filtra 15
8.4 Sviečka 15
8.5 Údržba kosiaceho zariadenia 15
8.6 Nabrúšenie noža na rezanie struny ..... 16
8.7 Nastavenie vol'nobehu 16
8.8 Karburátor 16

1. SKLADOVANIE....16

2. MANIPULÁCIA A PREPRAVA....16

3. SERVISNÁ SLUŽBA A OPRAVY 17

4. ZÁRUČNÉ PODMIENKY 17

5. TABULKA ÚDRŽBY 18

6. IDENTIFIKÁCIA PORÚCH....19

1. VŠEOBECNÉ INFORMÁCIE

1.1 AKO ČÍTAŤ NÁVOD

V návode sa nachádzajú niektoré mimoriadne dôležité odseky týkajúce sa bezpečnosti alebo funkčnosti stroja, stupeň dôležitosti je označený symbolmi s nasledujúcim významom:

POZNÁMKA alebo DÔLEŽITÁ INF.

upresňuje alebo bližšie vysvetl’uje niektoré, už predtým uvedené informácie, s ciel’om vyhnúť sa poškodeniu stroja a spôsobeniu škôd.

Symbol poukazuje na nebezpečenstvo. Nedodržanie uvedeného varovania môže spôsobit' poranenie obsluhy alebo tretích osôb a/alebo škody na majetku.

Odseky zvýraznené s rámčekom, tvoreným sivými bodkovanými čiarami, označujú charakteristiky volitel'ného príslušenstva, ktoré nie je súčast'ou všetkých modelov zdokumentovaných v tomto návode.

Skontrolujte, či je konkrétna charakteristika súčasťou požadovaného modelu.

Všetky výrazy „predný“, „zadný“, „pravý“ a „l'avý“ sú ponímané z pohl'adu sediacej obsluhy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návode sú očíslované 1, 2, 3, atd'.

Časti uvedené na obrázkoch sú označené písmenami A, B, C, atd'.

Odkaz na časť C na obrázku 2 má nasledovnú formu: „pozri obr. 2.C“ alebo jednoducho „(obr. 2.C)“.

Uvedené obrázky sú len orientačné. Skutočné diely sa môžu líšit od zobrazených.

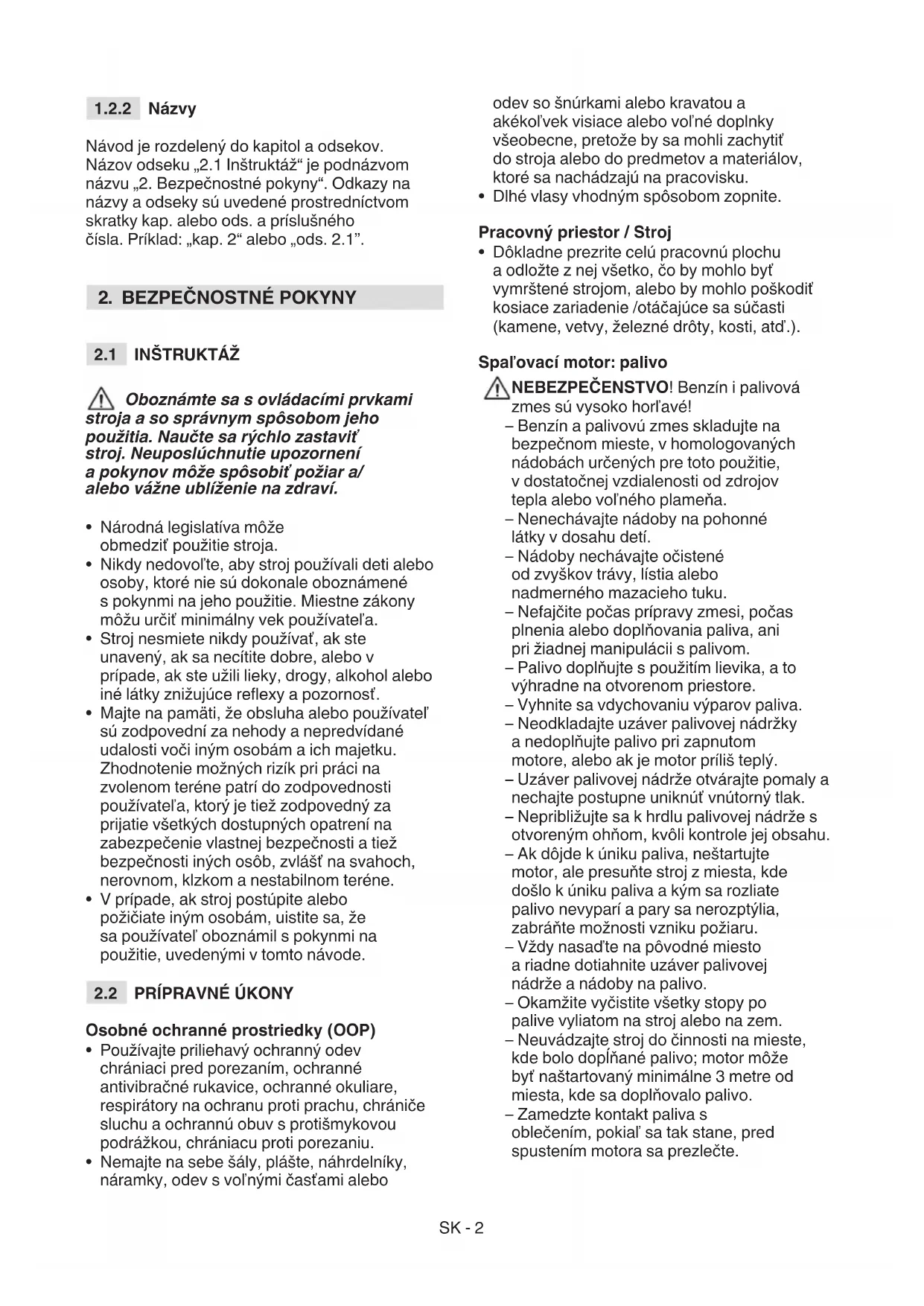

1.2.2 Názvy

Návod je rozdelený do kapitol a odsekov. Názov odseku „2.1 Inštruktáž“ je podnázvom názvu „2. Bezpečnostné pokyny“. Odkazy na názvy a odseky sú uvedené prostredníctvom skratky kap. alebo ods. a príslušného čísla. Príklad: „kap. 2“ alebo „ods. 2.1”.

2. BEZPEČNOSTNÉ POKYNY

2.1 INŠTRUKTÁŽ

⚠️ Oboznámte sa s ovládacími prvkami stroja a so správnym spôsobom jeho použitia. Naučte sa rýchlo zastaviť stroj. Neuposlúchnutie upozornení a pokynov môže spôsobit’ požiar a/ alebo vážne ublíženie na zdraví.

• Národná legislatíva môže obmedziť použitie stroja.
• Nikdy nedovol'te, aby stroj použivali deti alebo osoby, ktoré nie sú dokonale oboznámené s pokynmi na jeho použitie. Miestne zákony môžu určit minimálny vek použivatel'a.
• Stroj nesmiete nikdy používať, ak ste unavený, ak sa necítite dobre, alebo v prípade, ak ste užili lieky, drogy, alkohol alebo iné látky znižujúce reflexy a pozornosť.
• Majte na pamäti, že obsluha alebo používatel'sú zodpovední za nehody a nepredvídané udalosti voči iným osobám a ich majetku. Zhodnotenie možných rizík pri práci na zvolenom teréne patrí do zodpovednosti používatel'a, ktorý je tiež zodpovedný za prijatie všetkých dostupných opatrení na zabezpečenie vlastnej bezpečnosti a tiež bezpečnosti iných osôb, zvlášť na svahoch, nerovnom, klzkom a nestabilnom teréne.
• V prípade, ak stroj postúpite alebo požičiate iným osobám, uistite sa, že sa používatel' oboznámil s pokynmi na použitie, uvedenými v tomto návode.

2.2 PRÍPRAVNÉ ÚKONY

Osobné ochranné prostriedky (OOP)

odev so šnúrkami alebo kravatou a akékol'vek visiace alebo vol'né doplnky všeobecne, pretože by sa mohli zachytiť do stroja alebo do predmetov a materiálov, ktoré sa nachádzajú na pracovisku.

- Dlhé vlasy vhodným spôsobom zopnite.

Pracovný priestor / Stroj

- Dôkladne prezrite celú pracovnú plochu a odložte z nej všetko, čo by mohlo byť vymrštené strojom, alebo by mohlo poškodit' kosiace zariadenie /otáčajúce sa súčasti (kamene, vetvy, železné drôty, kosti, atd').

⚠️ NEBEZPEČENSTVO! Benzín i palivová zmes sú vysoko horľavé!

– Benzín a palivovú zmes skladujte na bezpečnom mieste, v homologovaných nádobách určených pre toto použitie, v dostatočnej vzdialenosti od zdrojov tepla alebo volného plameňa.
– Nenechávajte nádoby na pohonné látky v dosahu detí.
– Nádoby nechávajte očistené od zvyškov trávy, lístia alebo nadmerného mazacieho tuku.
– Nefajčite počas prípravy zmesi, počas plnenia alebo doplňovania paliva, ani pri žiadnej manipulácii s palivom.
– Palivo doplňujte s použitím lievika, a to výhradne na otvorenom priestore.
– Vyhnite sa vdychovaniu výparov paliva.
– Neodkladajte uzáver palivovej nádrž a nedoplňujte palivo pri zapnutom motore, alebo ak je motor príliš teplý.
– Uzáver palivovej nádrže otvárajte pomaly a nechajte postupne uniknúť vnútorný tlak.
– Nepribližujte sa k hrdlu palivovej nádrže s otvoreným ohňom, kvôli kontrole jej obsahu.
– Ak dôjde k úniku paliva, neštartujte motor, ale presuňte stroj z miesta, kde došlo k úniku paliva a kým sa rozliate palivo nevyparí a pary sa nerozptýlia, zabráňte možnosti vzniku požiaru.
– Vždy nasad'te na pôvodné miesto a riadne dotiahnite uzáver palivovej nádrže a nádoby na palivo.
– Okamžite vyčistite všetky stopy po palive vyliatom na stroj alebo na zem.
– Neuvádzajte stroj do činnosti na mieste, kde bolo doplňané palivo; motor môže byť naštartovaný minimálne 3 metre od miesta, kde sa doplňovalo palivo.
– Zamedzte kontakt paliva s oblečením, pokial' sa tak stane, pred spustením motora sa prezlečte.

2.3 POČAS POUŽITIA

Pracovný priestor

• Nespúšťajte motor v uzavretých priestoroch, kde sa môžu hromadiť nebezpečné výpary oxidu uholťnatého. Štartovanie musí prebiehať na otvorenom a dobre vetranom priestore! Pamätajte vždy na to, že výfukové plyny sú jedovaté!
• Počas štartovania stroja nesmerujte výfuk a tým aj výfukové plyny voči horľavým materiálom.
• Nepoužívajte stroj v prostredí s rizikom výbuchu, v prostredí s horl'avými kvapalinami, plynmi alebo prachom. V elektrických kontaktoch alebo pri mechanickom trení môžu vznikať iskry, ktoré môžu zapáliť prach alebo výpary.
• Pracujte len pri dennom svetle alebo pri dobrom umelom osvetlení.
• Zabezpečte, aby sa v pracovnom priestore nenachádzali osoby, deti a zvieratá. Je potrebné, aby boli deti pod dohl'adom dospelej osoby.
• Skontrolujte, či sa iné osoby nachádzajú vo vzdialenosti najmenej 15 metrov od pracovného dosahu stroja alebo najmenej 30 metrov v prípade náročnejšieho vyžínania;
• V rámci možností sa vyhnite práci na mokrom alebo klzkom povrchu a práci na nerovnom alebo príliš strmom teréne, ktorý nezaručuje stabilitu obsluhy počas pracovnej činnosti.
• Venujte mimoriadnu pozornosť nepravidelnostiam terénu (hrbole, priekopy), svahom, skrytým nebezpečenstvám a prítomnosti prípadných prekážok, ktoré by mohli obmedzovať viditel'nosť.
• Venujte vel'kú pozornosť blízkosti zrázov, priekop alebo medzí.
• Na svahu koste v priečnom smere a nikdy nie smerom nahor/nadol. Bud'te opatrní a dávajte pozor pri zmene smeru a vždy sa uistite, že máte k dispozícii oporný bod a vždy sa zdržujte za kosiacim zariadením.
• Pri použití stroja blízko pri ceste, dávajte pozor na premávku.

Pravidlá správania sa

• Počas práce musí byť stroj neustále držaný pevne obidvomi rukami, pričom pohonná jednotka sa musí nachádzať na pravej strane tela a kosiaca jednotka pod úrovňou opasku.
• Zaujmite pevný a stabilný postoj a bud'te ostražití.
• Nikdy nebehajte, ale kráčajte.
• Počas práce majte stroj neustále pripnutý za popruh.

• Udržujte ruky a chodidlá neustále v dostatočnej vzdialenosti od kosiaceho zariadenia, a to počas štartovania i počas použitia stroja.

• Upozornenie: Kosiace zariadenie sa d'alej otáča po dobu niekol'kých sekúnd aj po jeho vyradení alebo po vypnutí motora.

• Dávajte pozor na možné vymrštenia materiálu, spôsobené kosiacim zariadením.
• Dbajte, aby nedošlo k prudkému nárazu kosiaceho zariadenia do cudzích telies/prekázok. Ak kosiace zariadenie narazí na prekázku/predmet, môže dôjst' k spätnému rázu (kick back). Tento styk môže spôsobit' vel'mi rýchle trhnutie v opačnom smere a tlačit' kosiace zariadenie smerom nahor a smerom k operátorovi. Spätný vrh môže spôsobit' stratu kontroly nad strojom s možnými vel'mi vážnymi následkami. Aby sa zabránilo spätnému rázu, prijmite náležité, nižšie uvedené opatrenia:
  – Držte stroj pevne obidvomi rukami a uved'te telo i ramená do polohy, ktorá vám umožní odolať sile spätného rázu.
  – Nenaťahujte ramená príliš nahor a nekoste nad úrovňou výšky pásu.
  – Používajte výhradne kosiace zariadenia uvedené výrobcom.
  – Dodržujte pokyny výrobcu, ktoré sa týkajú ostrenia a údržby kosiaceho zariadenia.

- Dávajte pozor, aby ste sa nezranili zariadením na odrezanie potrebnej dížky struny.

- Upozornenie: kosiace zariadenie sa d'alej otáča aj po vypnutí motora.

- Nedotýkajte sa častí motora, ktoré sa počas použitia ohrievajú. Hrozí riziko popálenia!

- Aby sa zabránilo riziku vzniku požiaru, neukladajte stroj s ešte teplým motorom na lístie, suchú trávu alebo na iný horľavý materiál.

- V prípade poškodenia alebo nehody počas pracovnej činnosti okamžite zastavte motor a odložte stroj, aby sa zabránilo d'alším škodám; v prípade poranenia tretích osôb okamžite poskytnite najvhodnejšiu prvú pomoc a obráťte sa na Zdravotné Stredisko. Odstráňte akúkol'vek sutinu, ktorá by mohla spôsobit' škody a poraniť osoby alebo zvieratá, ponechaných bez dozoru.

- Úrovne hluku a vibrácií, uvedené v tomto návode, predstavujú maximálne hodnoty počas použitia stroja. Nevyvážený kosiaci prvok, príliš vysoká rýchlosť pohybu a nedostatočná údržba výrazne ovplyvňujú akustické emisie a vibrácie. Preto je potrebné prijať preventívne opatrenia na odstránenie možných škôd, spôsobených vysokým hlukom a namáhaním v dôsledku vibrácií; vykonávajte pravidelnú údržbu stroja, používajte chrániče sluchu a popri pracovnej činnosti si doprajte oddych.

- Dlhodobé vystavenie vibráciám môže spôsobit zranenie alebo neurovaskulárne poruchy (známe aj ako «Raynaudov fenomén» alebo «biela ruka») a to hlavne u

ľudí, ktorí majú ťažkosti s krvným obehom. Príznaky sa môžu týkať rúk, zápästia a prstov a môžu sa prejaviť stratou citlivosti, strnulosťou, svrbením, bolesťou, stratou farby alebo štrukturálnymi zmenami pokožky. Tieto príznaky môžu byť ešte výraznejšie pri nízkych teplotách prostredia a/alebo pri nadmerne silnom uchopení rukováti. Pri výskyte príznakov je potrebné skrátiť čas používania stroja a obrátiť sa na lekára.

Obmedzenia použitia

• Stroj nesmú používať osoby, ktoré nie sú schopné ho udržať pevne obidvoma rukami a/alebo zostatť počas jeho použitia na nohách v stabilnej rovnovážnej polohe.
• Nikdy nepoužívajte stroj s poškodenými, chýbajúcimi alebo nesprávne nasadenými ochrannými krytmi.
• Nemeňte nastavenie motora, ani ho neuvádzajte do činnosti na príliš vysokých otáčkach. Ked' je motor ponechaný v činnosti na veľmi vysokých otáčkach, zvyšuje sa riziko ublíženia na zdraví.
• Nevystavujte stroj nadmernému namáhaniu nevykonávajte s malým strojom náročné práce; použitie vhodného stroja znižuje riziká a zlepšuje kvalitu práce.

2.4 ÚDRŽBA, SKLADOVANIE A PREPRAVA

Pravidelná údržba a správne skladovanie zachováva bezpečnosť stroja a úrovne jeho výkonu.

⚠️ Nikdy nepoužívajte stroj, ktorý ma opotrebované alebo poškodené časti. Chybné alebo opotrebované časti musia byt' nahradené a nikdy nesmú byt' opravované. Používajte len originálne náhradné diely: Použitie neoriginálnych a/alebo nesprávne namontovaných náhradných dielov negativne ovplyvní bezpečnosť stroja a môže spôsobít' nehody alebo ublíženie na zdraví, a zbavuje Výrobcu akejkol'vek povinnosti alebo zodpovednosti.

Údržba

• Aby sa znížilo riziko vzniku požiaru, pravidelne kontrolujte, či nedochádza k úniku oleja a/alebo paliva.
• Počas nastavovania stroja si dávajte pozor, aby vám neuviazli prsty medzi kosiace zariadenie a pevné časti stroja.

Skladovanie

- Neumiestňujte stroj s palivom v palivovej nádrži do miestnosti so silným zdrojom tepla, ktoré by mohlo byť príčinou vzniku iskry alebo by mohlo spôsobit zapálenie výparov paliva.

- Kvôli zníženiu rizika požiaru nenechávajte nádoby s odpadovými materiálmi vo vnútri miestnosti.

2.5 OCHRANA ŽIVOTNÉHO PROSTREDIA

Ochrana životného prostredia musí predstavovat významný a prioritný aspekt použitia stroja, v prospech civilného občianskeho spolunažívania a prostredia, v ktorom žijeme.

• Dbajte na to, aby ste pri používaní stroja nerušili vašich susedov. Stroj používajte vo vhodnom čase (nie skoro ráno alebo neskoro večer, kedy by to mohlo rušiť iné osoby).
• Dôkladne dodržujte miestne normy pre likvidáciu obalov, olejov, paliva, filtrov, opotrebovaných súčastí alebo akýchkol'vek látok so silným dopadom na životné prostredie; tieto odpadky nesmú byť odhodené do bežného odpadu, ale musia byť separované a odovzdané do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov.
• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu.
• Pri vyrad'ovaní stroja z prevádzky ho nenechávajte vol'ne v prírode, ale obráťte sa na zberné stredisko v súlade s platnými miestnymi predpismi.

3. OBOZNÁMENIE SA SO STROJOM

3.1 POPIS STROJA A URČENÉ POUŽITIE

Tento stroj je určený pre práce v záhrade a konkrétne sa jedná o prenosný krovinorez/orezávač okrajov trávnika s benzínovým motorom, určený pre domácich majstrov.

K hlavným častiam stroja patrí motor, ktorý prostredníctvom prevodového hriadel'a, uzavretého v rúrke a pravouhlej predlohy uvádza do činnosti kosiace zariadenie, ktoré je dostupné vo viacerých prevedeniach, aby ho bolo možné použiť na rôzne činnosti.

Obsluha je schopná držať stroj pomocou popruhu a aj po dosiahnutí na hlavné ovládacie prvky bude stále v dostatočnej vzdialenosti od rezacieho zariadenia.

3.1.1 Určené použitie

Tento stroj bol navrhnutý a vyrobený pre:

- kosenie trávy a nedrevnatého porastu prostredníctvom nylonovej struny uzavretej v strunovej hlave;

• vyžinanie vysokej trávy, haluzí, konárov a drevnatých krovín s priemerom až do 2 cm, pomocou kovových alebo plastových nožov;
• rezanie drevených častí a stínanie stromov malých rozmerov (len pilovým kotúčom, ak je dovolený);
• pre použitie jediným operátorom.

3.1.2 Nevhodné použitie

Akékol'vek iné použitie, ako je uvedené vyššie, môže byť nebezpečné a môže spôsobít poranenie osôb a/alebo škody na majetku. Za nevhodné použitie sa považuje (napríklad, ale nielen):

• použitie stroja na zametanie;
• úprava živých plotov alebo vykonávanie iných prác, pri których kosiace zariadenie nie je používané na úrovni terénu;
  • odvetvovanie stromov;
• použitie stroja s kosiacim zariadením nad úrovňou remeňa obsluhy;
• použitie stroja pre rezanie materiálov nerastlinného pôvodu;
• použitie iných strihacích zariadení, ako sú uvedené v tabul'ke „Technické parametre“. Nebezpečenstvo vážneho zranenia a ublíženia na zdraví;
• používanie stroja viac ako jednou osobou.

DÔLEŽITÁ INF. Nevhodné použitie stroja

bude mať za následok zrušenie záruky a odmietnutie akejkol'vek zodpovednosti zo strany Výrobcu, pričom všetky následky za škody alebo za ublíženie na zdraví samotného používatel'a alebo tretích osôb bude znášať používatel'.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji sú uvedené rôzne symboly (obr. . 2). Ich funkciou je pripomenút obsluhe chovanie, ktoré je potrebné dodržiavať, aby ho používala s potrebnou pozornosťou a opatrnosťou.

UPOZORNENIE! NEBEZPEČENSTVO! Tento stroj möže byť v prípade nesprávneho použitia nebezpečný pre používateľa aj pre iné osoby.

Pracovník poverený obsluhou tohto stroja môže byť pri každodennom opakovanom používaní v bežných podmienkach vystavený hladine hluku, rovnajúcej sa alebo prevyšujúcej 85 dB(A). Používajte chrániče sluchu, ochranné okuliare a ochrannú prilbu.

Používajte ochranné rukavice a ochrannú obuv!

NEBEZPEČENSTVO VYMRŠTENIA! Počas použitia stroja udržujte osoby alebo domáce zvieratá vo vzdialenosti najmenej 15 m od stroja!

Maximálna rýchlost kosiaceho zariadenia.

Nepoužívajte nože v tvare kruhovej píly. Nebezpečenstvo: Použitie nožov v tvare pílového kotúča na modeloch, ktoré nimi nie sú vybavené, vystavuje používatel'a nebezpečenstvu vel'mi vážneho alebo dokonca smrtel'ného zranenia.

UPOZORNENIE! Benzín je horl'avý. Pred doplňovaním paliva nechajte motor vychladnúť najmenej na 2 minúty.

UPOZORNENIE! - Zdržujte sa v dostatočnej vzdialenosti od teplých povrchov.

DÔLEŽITÁ INF. Poškodené výstražné štítky alebo výstražné štítky, ktoré sa stali nečitateľnými, je potrebné vymeniť. Požiadajte o nové štítky vo vašom autorizovanom servisnom stredisku.

3.3 IDENTIFIKAČNÝ ŠTÍTOK VÝROBKU

Na identifikačnom štítku sú uvedené nasledovné údaje (obr. 1):

Identifikačné údaje stroja prepíšte do príslušných polí štítku uvedenom na zadnej strane obalu.

DÔLEŽITÁ INF. Identifikačné údaje uvedené na identifikačnom štítku výrobku používajte zakaždým, keď sa obrátite na autorizovanú dielňu.

DÔLEŽITÁ INF. Príklad vyhlásenia o zhode sa nachádza na poslednej strane návodu.

3.4 HLAVNÉ ČASTI

Stroj sa skladá z nasledujúcich hlavných častí,
ktorým zodpovedajú nasledujúce funkcie (obr. 1):

A. Motor: uvádza do pohybu kosiace zariadenie prostredníctvom prevodovej rúrky a uhlového prevodu.
B. Prevodová rúrka: v jej vnútri sa nachádza hnací hriadel', ktorý prenáša rotačný pohyb na uhlový prevod.
1. Pevná prevodová rúrka
2. Pružná prevodová rúrka
C. Pravouhlá pätka: koncová časť prevodovej rúrky, ktorá prenáša pohyb na kosiace zariadenie.
D. Kosiace zariadenie: jedná sa o prvok určený na kosenie vegetácie.
1. Strunová hlava: jedná sa o kosiace zariadenie s nylonovou strunou.
2. Trojzubec, štvorzubec a osemzubec: kosiace zariadenie s kovovým kotúčom.
3. Pílový kotúč (ak je jeho použitie dovolené): kosiace zariadenie vo forme kovového kotúča s obvodovými reznými zubami.

E. Ochranný kryt kosiaceho zariadenia: jedná sa o bezpečnostné zariadenie, ktoré zabraňuje vymršťovaniu prípadných cudzích predmetov, zachytených kosiacim zariadením, d'aleko za stroj. 1. Strunová hlava

1. Nôž v tvare píly (ak je jeho použitie povolené)

F. Predná rukovat: má polkruhový tvar a umožnuje ovládanie stroja; nachádza sa na nej bariéra na ochranu nohy.
G. Zadná rukovát: umožňuje ovládanie stroja a nachádzajú sa na nej hlavné ovládacie prvky pre zapnutie/vypnutie/ zrýchlenie.

H. Bariéra na ochranu nohy: bezpečnostný ochranný kryt, ktorý predchádza nežiaducemu styku s kosiacim zariadením počas použitia.

I. Riadidlá: rukovát v tvare „býčích rohov“, ktorá sa nachádza priečne voči rúrke a je voči nej asymetrická; umožňuje ovládanie stroja a na jej pravej časti sa nachádzajú hlavné ovládacie prvky pre zapnutie/vypnutie/zrýchlenie.

J. Displej: zobrazujú sa na ñom informácie o činnosti a údržbe stroja.

K. Bod pre uchytenie (popruhu): bod uchytenia popruhu k stroju.

L. Popruh: látkové remene, ktoré prechádzajú nad ramenami a pomáhajú znášať hmotnosť stroja počas pracovnej činnosti.
1. s dvojitým remeňom
2. vo forme batoha
M. Ochranný kryt noža(na prepravu a manipuláciu so strojom): chráni pred náhodným stykom so strihacím zariadením, ktoré by mohlo spôsobit vážne ublíženie na zdraví.

4. MONTÁŽ

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú popísané vkap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

Zo skladovacích a prepravných dôvodov nie je stroj úplne zmontovaný priamo vo výrobnom závode. Pre jeho uvedenie do prevádzky je potrebné rozbalit jednotlivé časti a zmontovať ich podľa nasledujúcich pokynov.

⚠️ Stroj musí byť rozbalený a zmontovaný na rovnej a pevnej ploche, s dostatočným priestorom pre manipuláciu so strojom a s obalmi a taktiež s ohľadom na použité

náradie. Nepoužívajte stroj skôr, ako vykonáte úkony uvedené v časti „MONTÁŽ“.

4.1 JEDNOTLIVÉ ČASTI PRE MONTÁŽ

V obale sa nachádzajú časti určené pre montáz.

4.1.1 Rozbalenie

1. Opatrne otvorte obal a venujte pozornosť zabráneniu straty jednotlivých častí.
2. Prečítajte si dokumentáciu, ktorá sa nachádza v škatuli, vrátane tohto návodu.
3. Vyberte zo škatule všetky nenamontované časti.
4. Vyberte zo škatule samotný krovinorez.
5. Škatul'u a obaly zlikvidujte v súlade s miestnou legislatívou.

4.2 MONTÁŽ RUKOVÄTÍ

4.2.1 Montáž prednej rukoväte - Typ I

1. Namontujte veko (obr. 3.A) zasunutím čapu (obr. 3.A.1) do jedného z otvorov na prevodovej rúrke.
2. Namontujte prednú rukováť, vybavenú ochranným krytom na ochranu nohy (obr. 3.B) prostredníctvom skrutiek (obr. 3.C) a dávajte pritom pozor, aby dve polovice antivibračného spoja (obr. 3.D) zostali v určenej polohe.
3. Dotiahnite na doraz skrutky (obr. 3.C).

4.2.2 Montáž riadidiel - Druh II

1. Odskrutkujte stredovú skrutku s plastovou hlavou (obr. 4.A) a odložte veko (obr. 4.B).
2. Zasuňte riadidlá (obr. 4.C), pričom dbajte, aby boli ovládacie prvky umiestnené vpravo.
3. Nasmerujte riadidlá do najpohodlnejšej pracovnej polohy a zaistite ich vekom (obr. 4.B) a skrutkou s plastovou hlavou (obr. 4.A).
4. Uchyťte izolačnú rúrku ovládacích prvkov (obr. 4.D) o príslušnú káblovú príchytku (obr. 4.E).

POZNÁMKA Po povolení skrutky s plastovou hlavou (obr. 4.A) je možné otočit riadidlami tak, aby sa zmenšili vonkajšie rozmery pri skladovaní.

4.2.3 Montáž riadidiel - Druh III

1. Zasuňte rúrku (obr. 5.A) do uloženia vytvoreného v prevodovej rúrke (obr. 5.B), pričom dbajte, aby boli ovládacie prvky umiestnené vpravo.
2. Zaskrutkujte a potom utiahnite skrutku s plastovou hlavou (obr. 5.C) riadidiel (obr. 5.A).

4.3 VOLBA KOSIACICH ZARIADENÍ A ŠPECIFICKÉHO OCHRANNÉHO KRYTU

⚠️ Každému kosiacemu zariadeniu musí byť priradený špecifický ochranný kryt v súlade s informáciami uvedenými v tabul’ke Technické parametre.

Zvol'te kosiace zariadenie, ktoré je najvhodnejšie pre plánovanú pracovnú činnosť, podľa týchto základných pokynov:

• So strunovou hlavou môžete kosiť vysokú trávu a nedrevnaté porasty v blízkosti plotov, stien, základov, chodníkov, v okolí stromov, atd'. alebo môže byť použitá na úplné vyčistenie určitej časti záhradnej plochy;
• trojzubec, štvorzubec a osemzubec sú vhodné na vyžínanie kriakov a malých krovín s priemerom konárov až do 2 cm;
• nôž v tvare píly (ak je dovolený) umožňuje rezanie drevených častí a stínanie stromov malých rozmerov.

DÔLEŽITÁ INF. Zakaždým, ked' je potrebné vymení kosiace zariadenie, odmontujte všetky prvky zariadenia.

4.4 MONTÁŽ OCHRANNÉHO KRYTU KOSIACEHO ZARIADENIA

⚠️ Navlečte si ochranné rukavice.

4.4.1 Montáž ochranného krytu kosiaceho zariadenia (strunová hlava, trojzubec, štvorzubec a osemzubec)

1. Odskrutkujte skrutky (obr. 6.A).
2. Umiestnite ochranný kryt (obr. 6.C) do polohy odpovedajúcej otvorom na prevode (obr. 6.B).
3. Upevnite ochranný kryt (obr. 6.C) utiahnutím skrutiek na doraz (obr. 6.A).

POZNÁMKA

na ochranný kryt

kosiaceho zariadenia (obr. 1.E) je uvedený nasledovný symbol:

Označuje smer otáčania kosiaceho zariadenia

4.4.2 Montáž ochranného krytu kosiaceho zariadenia (pílový kotúč, ak je dovolený)

Tento ochranný kryt nesmie byt' žitý pre iné rezacie zariadenia.

1. Odmontujte ochranné kryty, prípadne použité pre ostatné kosiace zariadenia.
2. Umiestnite ochranný kryt (obr. 7.B) do polohy odpovedajúcej otvorom na prevode (obr. 7.A).
3. Upevnite ochranný kryt (obr. 7.B) utiahnutím skrutiek na doraz (obr. 7.C).

4.5 MONTÁŽ/DEMONTÁŽ KOSIACEHO ZARIADENIA

4.5.1 Montáž strunovej hlavy

1. Namontujte vnútornú kruhovú maticu (obr. 8.A) na hriadel' vo vyznačenom smere a uistite sa, že sa drážky dokonale spájajú s uhlovým prevodom (obr. 8.B).
2. Vložte kl'úč z výbavy (obr. 8.C) do príslušného otvoru uhlového prevodu (obr. 8.D) a otáčajte rukou samotnou kruhovou maticou; pritom zatlačte kl'úč (obr. 8.C) až po jeho zaradenie so zablokovaním otáčania.
3. Namontujte strunovú hlavu (obr. 8.F) jej zaskrutkovaním proti smeru hodinových ručičiek.
4. Vyberte kl'úč (obr. 8.C), aby sa obnovilo otáčanie.

DÔLEŽITÁ INF. Pri použití strunovej hlavy je potrebné, aby bol vždy namontovaný ochranný kryt (obr. 8.E) s nožom na rezanie struny (obr. 24.A).

4.5.2 Demontáž strunovej hlavy

1. Vložte kl'úč z výbavy (obr. 8.C) do príslušného otvoru uhlového prevodu (obr. 8.D) a otáčajte rukou samotnou kruhovou maticou; pritom zatlačte kl'úč (obr. 8.C) až po jeho zaradenie so zablokovaním otáčania.
2. Odmontujte strunovú hlavu (obr. 8.F) jej odskrutkovaním v smere hodinových ručičiek.

4.5.3 Montáž trojzubca, štvorzubca, osemzubca a pílového kotúča (ak je dovolený)

Nasad'te ochranný kryt na nôž.

1. Namontujte vnútornú kruhovú maticu (obr. 9.A, obr. 10.A) na hriadel' vo vyznačenom smere a uistite sa, že sa drážky dokonale spájajú s uhlovým prevodom (obr. 9.B, obr. 10.B).
2. Namontujte nôž (obr. 9.C, obr. 10.C) a vonkajšiu kruhovú maticu (obr. 9.D, obr. 10.D) s plochou časťou obrátenou smerom k nožu.
3. Vložte kl'úč z výbavy (obr. 9.E, obr. 10.E) do príslušného otvoru, rukou otáčajte nožom (obr. 9.C, obr. 10.C) a zatlačte kl'úč (obr. 9.E, obr. 10.E) až do príslušného otvoru uhlového prevodu (obr. 9.B, obr. 10.B), čím zablokujete otáčanie.
4. Namontujte misku (obr. 9.F, obr. 10.F) a zaskrutkujte maticu (obr. 9.G, obr. 10.G) a dotiahnite ju na doraz proti smeru hodinových ručičiek (25 Nm).
5. Vyberte kl'úč (obr. 9.E, obr. 10.E), aby sa obnovilo otáčanie.

4.5.4 Demontáž trojzubca, štvorzubca, osemzubca a pílového kotúča (ak je dovolený)

Nasad'te ochranný kryt na nôž.

1. Vložte kl'úč z výbavy (obr. 9.E, obr. 10.E) do príslušného otvoru, rukou otáčajte nožom (obr. 9.C, obr. 10.C) a zatlačte kl'úč (obr. 9.E, obr. 10.E) až do príslušného otvoru uhlového prevodu (obr. 9.B, obr. 10.B), čím zablokujete otáčanie.
2. Odskrutkujte maticu (obr. 9.G, obr. 10.G) v smere hodinových ručičiek a odložte misku (obr. 9.F, obr. 10.F).
3. Vyvlečte vonkajšiu kruhovú maticu (obr. 9.D, obr. 10.D) a potom vyberte nôž (obr. 9.C, obr. 10.C) a vnútornú kruhovú maticu (obr. 9.A, obr. 10.A).

4.6 MONTÁŽ PRUŽNEJ PREVODOVEJ RÚRKY

1. Odmontujte ochranné krytky (obr. 11.A) z dvoch koncových častí pružnej prevodovej rúrky (obr. 11.B), pričom berte do úvahy, že sa vzájomne líšia.
2. Odmontujte ochranný uzáver (obr. 12.A) z vyčnievajúcej rúrky (obr. 12.B) zo zadnej rukováte (obr. 12.C)
3. Zasuňte koncovú časť s drážkou (obr. 12.D) do vyčnievajúcej rúrky (obr. 12.B) zo zadnej rukoväte (obr. 12.C), upevnite ju prostredníctvom skrutky (obr. 12.E) a uistite sa, že zostane zaistená.
4. Stlačte tlačidlo (obr. 13.A) a zaved'te pružnú prevodovú rúrku (obr. 13.B) do uloženia v pohonnej jednotke (obr. 13.C).
5. Uvol'nite čap (obr. 13.A) kvôli zaisteniu koncovej časti rúrky (obr. 13.B).
6. Vvylečte gumový ochranný kryt (obr. 13.D) a prevlečte lanká dovnútra tohto krytu (obr. 13.E).
7. Pomocou skrutkovača otvorte ochranné zariadenie plynového lanka (obr. 13.F).
8. Pripojte lanká (obr. 13.G) a (obr. 13.H).
9. Znovu zatvorte ochrann zariadenie (obr. 13.F).
10. Pripojte konektory (obr. 13.I) a (obr. 13.L).
11. Umiestnite spät gumový ochranný kryt (obr. 13.D).

5. OVLÁDACIE PRVKY

5.1 VYPÍNAČ PRE ŠTARTOVANIE/ZASTAVENIE MOTORA

Umožňuje zastavenie a naštartovanie motora. Vypínač má dve polohy (obr. 14.A):

STOP - motor sa zastaví a nebude ho možné naštartovať.

START - motor je možné naštartovať a uviest do činnosti.

5.2 PÁKA OVLÁDANIA PLYNU

Umožňuje nastaviť rýchlost’ kosiaceho zariadenia.

Použitie páky ovládania plynu (obr. 14.B) je možné len v prípade, ak bude súčasne stlačená i poistná páka plynu (obr. 14.C).

Správna pracovná rýchlost' je dosahovaná pákou ovládania plynu (obr. 14.B) na konci dráhy.

5.3 POISTNÁ PÁKA PLYNU

Umožnuje ručné štartovanie motora (obr. 14.l).

5.5 PÁKA NA OVLÁDANIE ZARIADENIA NA OBOHACOVANIE ZMESI (SÝTIČ) (AK JE SÚČASTOU)

Používa sa pre štartovanie motora za studena. Ovládací prvok sýtiča má dve polohy (obr. 14.E):

Poloha A - Sýtič je vypnutý (bežná prevádzka a štartovanie motora za tepla).

Poloha B - Sýtič je zapnutý (pre štartovanie motora za studena).

5.6 TLAČIDLO PRE OVLÁDANIE NASÁVANIA PALIVA (PRIMER)

Stlačením gumového tlačidla pre nasávanie paliva dôjde k vstreknutiu paliva do karburátora, čím sa ul'ahčí štartovanie motora (obr. 14.F).

Číslice na displeji zobrazujú počet otáčok motora.

Počítadlo hodín

Číslice na displeji zobrazujú hodiny (H) a minúty (M) činnosti stroja.

MAINTENANCE

Údržba

Ikona informuje, že nie je potrebné vykonať údržbu.

Ikona začne blikať, ked' je dosiahnutá prahová hodnota údržby, vyjadrená v hodinách. Intervaly údržby a jednotlivé úkony sú zhrnuté v tabuľke „Tabuľka údržby“ (pozri kap. 13). Blikanie bude pokračovať po dobu 1 hodiny.

6. POUŽITIE STROJA

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú popísané vkap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

DÔLEŽITÁ INF.

Stroj je dodávaný bez paliva.

6.1 PRÍPRAVNÉ ÚKONY

1. uved'te stroj do vodorovnej polohy tak, aby bol dobre opretý o terén;
2. zvol'te kosiace zariadenie, ktoré je najvhodnejšie pre plánovanú pracovnú činnosť (ods. 4.3);
3. doplňte palivo. Ohľadom spôsobu prípravy zmesi a ohľadom spôsobu doplňovania a súvisiacich opatrení (pozri odsek 7.2 a odsek 7.3);
4. si správne nasad'te popruh (pozri odsek 6.1.1).

Remene nastavte podľa výšky a postavy obsluhy.

- Modely s dvojitým remeňom

Popruh musí byť navlečený ešte pred uchytením stroja o príslušný úchyt.

Remeň (obr. 15.A) musí byť navlečený s:
– podložkou (obr. 15.A.1), karabínou pre uchytenie stroja (obr. 15.A.2) a rýchlym odopínaním (obr. 15.A.3), ktoré sa nachádzajú na pravej strane;
– rýchlym odopínaním na prednej strane (obr. 15.A.4);
– prekrížením remeňov na chrbte obsluhy (obr. 15.A.6);
– správne pripnutými sponami (obr. 15.A.5).
Remene musia byť napnuté tak, aby prenášali záťaž rovnomerne na ramená.

DÔLEŽITÁ INF. V prípade nebezpečenstva odpojte stroj prostredníctvom rýchleho odopínania (obr. 15.A.3).

• Modely vo forme batohu

Batoh je potrebné nasadit' po zapnutí stroja.

Batoh (obr. 15.B) musí byť navlečený s:
- závesnými popruhmi na ramenách obsluhy (obr. 15.B.1);
– správne pripnutými sponami (obr. 15.B.2).
– karabínou pre úchyt stroja, umiestnenými na pravej strane (obr. 15.B.3);
- rýchlym odopínaním na prednej strane (obr. 15.B.4);
Remene musia byt' napnuté tak, aby prenášali záťaž rovnomerne na ramená.

DÔLEŽITÁ INF. V prípade nebezpečenstva odpojte popruh prostredníctvom rýchleho odopínania (obr. 15.B.4).

6.2 BEZPEČNOSTNÉ KONTROLY

Vykonajte nasledujúce bezpečnostné kontroly a overte, či výsledky zodpovedajú údajom uvedeným v tabul'kách.

vykonajte pred každým použitím.

Predmet Výsledok
Rukoväte (obr. 1.F, obr. 1.G, obr. 1.I)	Čisté, suché, správne namontované a pevne uchytené na stroji.
Ochrana kosiaceho zariadenia. (obr. 1.E.1, obr. 1.E.2)	Vhodný pre použité kosiace zariadenie, správne namontovaný a pevne uchytený na stroji, neopotrebovaný/ nezhoršený a nepoškodený.
Bod uchytenia popruhu (obr. 1.K)	Správne umiestnený
Rýchle odopínanie (obr. 15.A.3, obr. 15.B.4)	Účinný. Musí umožňovať rýchle uvol’nenie stroja v prípade nebezpečenstva.
Skrutky na stroji a na kosiacom zariadení	Riadne dotiahnuté (nepovolené)
Kosiace zariadenie (obr. 1.D.1, obr. 1.D.2, obr. 1.D.3 )	Nepoškodené a neopotrebované.
Kovový nôž (ak je namontovaný) (obr. 1.D.2, obr. 1.D.3)	Riadne nebrúsený
Vzduchový filter (obr. 24.C)	Čistý
Káble elektrického rozvodu a kábel zapal’ovacej sviečky	Neporušené kvôli zabráneniu vzniku iskier.
Konektor zapal’ovacej sviečky (obr. 14.H)	Neporušený a správne namontovaný na sviečke

6.2.2 Funkčná skúška stroja

Úkon Výsledok
Uved'te stroj do chodu (ods. 6.3)	Kosiace zariadenie (obr. 1.D.1, obr. 1.D.2, obr. 1.D.3) nesmie byť v pohybe, ak je motor na vol'nobežných otáčkach.
Súčasne použite páku pre ovládanie plynu (obr. 14.B) a poistnú páku plynu (obr. 14.C).	Páky sa musia pohybovať vol'ne a nenásilne.
Uvol'nite páku ovládania plynu (obr. 14.B) a poistnú páku plynu (obr. 14.C)	Páky sa musia automaticky a rýchlo vrátit do neutrálnej polohy a musí dôjst’ k obnoveniu vol'nobežných otáčok motora.
Stlačte páku pre ovládanie plynu (obr. 14.B)	páka pre ovládanie plynu zostane zablokovaná (obr. 14.B).
Stlačte vypínač pre štartovanie/zastavenie motora (obr. 14.A)	Vypínač sa musí dať l'ahko prepnút’ z jednej polohy do druhej.

⚠ Ak sa ktorýkol'vek z výsledkov odlišuje od informácií uvedených v nasledujúcich tabul'kách, nie je možné používať stroj! Doručte stroj

do servisného strediska z dôvodu vykonania potrebných kontrol a opráv.

6.3 ŠTARTOVANIE

Pred naštartovaním motora:

1. uložte stroj do stabilnej polohy na teréne;
2. odložte ochranný kryt kosiaceho zariadenia (obr. 1.M) (ak je použitý);
3. uistite sa, že sa nôž (obr. 1.D.2, obr. 1.D.3) (ak je použitý) nedotýka terénu ani iných predmetov.

6.3.1 Štartovanie za studena

⚠️ Za štartovanie motora „za studena“ sa považuje štartovanie, ktoré sa vykonáva po uplynutí najmenej 5 minút od zastavenia motora alebo od doplňovania paliva.

DÔLEŽITÁ INF. Aby sa zabránilo deformáciám, prevodová rúrka nesmie byť počas štartovania použitá ako opierka ruky alebo kolena.

DÔLEŽITÁ INF. Aby ste zabránili pretrhnutiu štartovacieho lanka, neťahajte zaň až do jeho úplného vytiahnutia, neťahajte ho tak, aby sa otieralo o vodiaci otvor a postupne ho uvolňujte, aby sa kontrolovane vrátilo do východiskovej polohy.

1. Skontrolujte, či je vypínač (obr. 14.A) nachádza v polohe «I».
2. platí len pre modely so sýtičom: Zarad'te sýtič presunutím páky do polohy «B» (obr. 14.E).
3. Stlačte tlačidlo na ovládanie zariadenia pre nasávanie paliva (obr. 14.F) 10 krát kvôli aktivácii karburátora. Uistite sa, že pri stlačení ovládacieho prvku zakrývate prstom otvor.
4. Pridržte stroj pevne na teréne jednou rukou pritlačenou na pohonnej jednotke, aby nedošlo ku strate kontroly počas štartovania (obr. 16).
5. Pomaly potiahnite za štartovaciu rukováť približne 10 - 15 cm, až kým neucítite určitý odpor a potom ešte niekol'kokrát rázne potiahnite, až kým nezaznamenáte prvé náznaky štartovania.
6. platí len pre modely so sýtičom: Vyrad'te sýtič presunutím páky do polohy «A» (obr. 14.E).
7. Znovu potiahnite za štartovaciu rukoväť, až kým motor nedosiahne plynulý chod.

8. Súčasne krátko stlačte páku pre ovládanie plynu (obr. 14.B) a nastavte motor na minimálne otáčky.

9. Pred použitím stroja nechajte motor v činnosti na voľnobežných otáčkach najmenej na 1 minútu.

DÔLEŽITÁ INF. Pri opakovanom potiahnutí štartovacieho lanka by mohlo dôjst'k zahlteniu motora, s následnými t'ažkostami pri štartovaní. V prípade zahltenia motora (pozri odsek 14).

6.3.2 Štartovanie za tepla

Pri štartovaní motora za tepla (bezprostredne po jeho zastavení) sa riad'te bodmi 1 - 2 - 3 - 4 - 6 - 7 v predchádzajúcich pokynoch.

POZNÁMKA Pred zahájením prvého vyžínania je vhodné získat' potrebnú zručnosť so strojom a najvhodnejšími kosiacimi technikami, naučit' sa správne navliecť popruh, pevne uchopit' stroj a vykonávať pohyby potrebné pre realizáciu pracovnej činnosti.

Pri práci so strojom postupujte nižšie popísaným spôsobom:

• Vždy uchyťte stroj o správne nasadený popruh (pozri odsek 6.1.1);
• Stroj musí byť neustále držaný pevne obidvomi rukami, pričom pohonná jednotka sa musí nachádzať na pravej strane tela a kosiaca jednotka pod úrovňou opasku.

⚠️ Používajte LEN nylonové struny. Použitie kovových strún, poplastovaných kovových strún a/alebo strún nevhodných pre strunovú hlavu, môže spôsobit vážne zranenia.

⚠ Nepoužívajte stroj na zametanie, naklonením strunovej hlavy. Výkon motora môže spôsobiť vymrštenie predmetov a malých kameňov až do vzdialenosti 15 metrov a viac, čím môže dôjst’ k škodám a k zraneniam.

Postupujte rovnomerne, oblúkovým pohybom, ako pri kosení kosou, pričom nenakláňajte strunovú hlavu (obr. 17).

Skúste najprv kosiť na správnu výšku na malej ploche, aby ste potom dosiahli

rovnomernú výšku udržiavaním strunovej hlavy v konštantnej vzdialenosti od terénu. Pri náročnejšom vyžínaní je vhodné naklonit' strunovú hlavu približne o 30° dol'ava.

⚠️ Nepostupujte uvedeným spôsobom v prípade, ak existuje riziko vymrštenia predmetov, ktoré môžu ublížit' osobám, zvieratám alebo spôsobit' škody.

Udržujte stroj mierne naklonený tak, aby sa spodná časť strunovej hlavy nedotýkala terénu a aby mal porast po vyžínaní požadovanú výšku; kosiace zariadenie je potrebné neustále udržiavať v dostatočnej vzdialenosti od obsluhy.

c. Orezávanie v blízkosti plotov / základov

Pomaly priblížte strunovú hlavu k plotu, stípikom, skalám, stene, atd'. tak, aby ste do nich nenarazili (obr. 18). Ked' struna narazí na odolnú prekážku, môže sa pretrhnút alebo opotrebovať; ked' sa zachytí do oplotenia, môže sa prudko pretrhnút'. V každom prípade, pri vyžinani okolo chodníkov, základov, stien, atd'. môže dôjst' k väčšiemu opotrebovaniu struny ako obvykle.

d. Orezávanie okolo stromov

Kráčajte okolo stromu zl'ava doprava, pomaly sa približujte ku kmeňu tak, aby ste nenarazili strunou o strom a udržujte strunovú hlavu mierne naklonenú dopredu (obr. 19). Majte na pamäti, že nylonová struna sa môže roztrhnúť alebo poškodiť malé kry a že náraz nylonovej struny o kmeň kra alebo stromu s jemnou kôrou ho môže vážne poškodiť.

6.4.1.b Trojzubec, štvorzubec a osemzubec Začnite vyžínanie od hornej časti porastu a postupne zostupujte s vyžínacím nožom, čím rozsekáte konáre na malé kúsky (obr. 20).

6.4.1.c Nôž v tvare píly (ak je jeho použitie povolené)

⚠️ Pri jeho použití je potrebné namontovať špecifický ochranný kryt (kap. 4.4.2). Nôž musí byť riadne nabrúsený kvôli zníženiu rizika spätného vrhu.

⚠️ V prípade stínania malých stromov určte smer pádu odrezaného stromu s ohľadom na smer vetra.

Kvôli dosiahnutiu dobrých výsledkov pri stínaní malých stromov je potrebné vykonať odrezanie rýchlym pohybom smerom k odrezávanému konáru alebo kmeňu s motorom na maximálnych otáčkach. Nepoužívajte pravú zónu noža, pretože v tejto zóne existuje vysoké riziko spätného vrhu alebo zastavenia noža, spôsobeného smerom otáčania (obr. 21).

6.4.2 Nastavenie dížky struny vyčnievajúcej zo strunovej hlavy počas pracovnej činnosti

Tento stroj je vybavený hlavou s poloautomatickým uvolňovaním struny. Dížka struny vyčnievajúcej zo strunovej hlavy sa nastavuje:

• ked' sa struna opotrebovaním
  zmenší na príliš malú dlžku;
  – ked' zaznamenáte vyššie otáčanie motora ako obvykle;
• ked' si všimnete pokles účinnosti kosenia.

Pre uvol'nenie d'alšej časti struny:

• klepnite strunovou hlavou o terén (obr. 22) s pákou ovládania plynu stlačenou až na doraz;
• dôjde k automatickému uvoľneniu struny a nôž na rezanie struny (obr. 27.A) odreže prebytočnú časť struny.

6.5 RADY PRE POUŽITIE

Počas použitia je vhodné pravidelne odstraňovať rastliny, ktoré sa omotajú okolo stroja, aby sa zabránilo prehriatiu motora (obr. 1.A), spôsobenému trávou zachytenou pod ochranným krytom kosiaceho zariadenia (obr. 1.E.1 a obr. 1.E.2).

Postupujte nižšie uvedeným spôsobom:

– zastavte stroj (ods. 6.6);
– odpojte koncovku zapal'ovacej sviečky (obr. 14.H);
– nasad'te si pracovné rukavice;
– Skrutkovačom odstráňte zachytenú trávu, aby ste umožnili správne ochladzovanie motora.

POZNÁMKA Počas prvých 6 - 8

hodín prevádzky stroja nepracujte pri maximálnych otáčkach motora.

6.6 ZASTAVENIE

Pre zastavenie stroja:

- uvol'nite páku ovládania plynu (obr. 14.B) a nechajte motor v činnosti niekol'ko sekúnd na vol'nobežných otáčkach;

• prepnite vypínač (obr. 14.A) do polohy «O»;
• počkajte na zastavenie kosiaceho zariadenia.

⚠️ Po nastavení plynu na minímum je potrebných niekol’ko sekúnd na zastavenie kosiaceho zariadenia.

DÔLEŽITÁ INF. Vždy zastavte stroj počas presunov medzi jednotlivými pracovnými priestormi.

⚠ Bezprostredne po vypnutí motora môže byť motor veľmi teplý. Nedotýkajte sa ho. Hrozí nebezpečenstvo popálenia.

6.7 PO POUŽITÍ

• Odpojte koncovku zapal'ovacej sviečky.
• Pri zastavenom kosiacom zariadení nasad'te ochranný kryt noža.
• Pred umiestnením stroja v akomkol'vek priestore nechajte motor vychladnút.
• Vyčistite ho (ods. 7.4).
• Skontrolujte, či žiadne súčasti nie sú uvoľnené alebo poškodené. Ak je to potrebné, vymeňte poškodené súčasti a utiahnite uvoľnené skrutky a čapy.

DÔLEŽITÁ INF. Zastavte stroj (ods. 6.6), odpojte kryt zapal'ovacej sviečky (obr. 14.H) a namontujte ochranný kryt noža zakaždým, ked'je stroj ponechaný bez dozoru.

7. BEŽNÁ ÚDRŽBA

7.1 VŠEOBECNÉ INFORMÁCIE

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú popísané vkap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

• zastavte stroj;
• odpojte koncovku zapal'ovacej sviečky (obr. 14.H);
• Pri zastavenom kosiacom zariadení nasad'te ochranný kryt noža (s výnimkou prípadov, ked' sa jedná o zásahy na samotnom noži);
• pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút' motor;
• používajte vhodný odev, pracovné rukavice a ochranné okuliare;

• prečítajte si príslušný návod.

• Intervaly údržby a jednotlivé úkony sú zhrnuté v tabul'ke „Tabul'ka údržby“ (pozri kap. 13). Informácie v tabul'ke majú pomôčť zachovať účinnosť a bezpečnostnú úroveň vášho stroja. Sú v nej zhrnuté základné úkony s uvedením intervalu, s ktorým má byť každý z nich vykonaný. Vykonajte príslušný úkon podľa toho, ktorý z dvoch termínov ne vykonanie údržby nastane ako prvý.

• Použitie neoriginálnych náhradných dielov a príslušenstva by mohlo mať negativne dopady na činnosť a na bezpečnosť stroja. Výrobca odmieta akúkol'vek zodpovednosť v prípade ublíženia na zdraví osôb a škôd na majetku, spôsobených uvedenými výrobkami.
• Originálne náhradné diely sú dodávané dielňami servisnej služby a autorizovanými predajcami.

DÔLEŽITÁ INF. Všetky úkony údržby a nastavovania, ktoré ie sú popísané v tomto návode, musia byť vykonané vašim Predajcom alebo Špecializovaným strediskom.

7.2 PRÍPRAVA PALIVOVEJ ZMESI

Tento stroj je vybavený dvojtaktným motorom, používajúci palivovú zmes zloženú z benzínu a mazacieho oleja.

7.2.1 Informácie týkajúce sa benzínu

Používajte výhradne bezolovnatý benzín (zelený benzín) s minimálnym oktánovým číslom 90 N.O.

DÔLEŽITÁ INF. Zelený benzín má tendenciu vytvárat' usadeniny v nádobe, v ktorej je skladovaný dlhšie ako 2 mesiace. Vždy používajte len čerstvý benzín!

7.2.2 Informácie týkajúce sa oleja

Používajte len syntetický kvalitný olej, určený pre dvojtaktné motory. U vášho Predajcu je možné kúpiť oleje špecificky navrhnuté pre tento druh motora, ktoré mu zaručujú vysoký stupeň ochrany. Tieto oleje umožňujú použitie 2,5% palivovej zmesi, to znamená zmesi tvorenej 1 dielom oleja na každých 40 dielov benzínu.

7.2.3 Príprava a skladovanie palivovej zmesi

Pri príprave palivovej zmesi:

DÔLEŽITÁ INF. Pravidelne čistite nádoby na benzín a na palivovú zmes, aby ste odstránili prípadné usadeniny.

7.3 DOPLNENIE PALIVA

1. rázne potraste kanistrom s palivovou zmesou;
2. uložte stroj na rovnú plochu, do stabilnej polohy, s uzáverom nádrže na palivovú zmes nasmerovaným nahor (obr. 14.G).

na palivovú zmes (obr. 14.G)sa nachádza nižšie uvedený symbol:

Nádržka na palivovú zmes

Aby sa znížilo riziko požiaru:

– Udržujte stroj, hlavne motor, bez zvyškov trávy, lístia a prebytočného mazacieho tuku.
– Pravidelne čistite rebrá valca stlačeným vzduchom a očistite priestor tlmiča od pilín, vetvičiek, lístia alebo iných úlomkov.

Aby ste predišli prehriatiu a poškodeniu motora, nasávacie mriežky chladiaceho

vzduchu musia byť neustále čisté a musia byť zbavené pilín a úlomkov.

7.5 UPEVŇOVACIE MATICE A SKRUTKY

• Zachovajte stav skrutiek a matíc dotiahnutý, aby ste mohli byť stále istí bezpečnou činnosťou stroja.
• Pravidelne kontrolujte riadne upevnenie rukovätí.

8. MIMORIADNA ÚDRŽBA

8.1 MAZANIE UHLOVÉHO PREVODU

Namažte mazacím tukom s obsahom lítia. Odskrutkujte a vyberte skrutku (obr. 23.A) a aplikujte mazací tuk pri manuálnom otáčaní hriadel'a, až kým mazací tuk nevytečie; potom zaskrutkujte spät' skrutku (obr. 23.A).

8.2 MAZANIE PRUŽNÉHO HRIADEL'A

Namažte mazacím tukom s obsahom lítia.

1. Odpojte rúrku (obr. 23.B) zo strany motora;
2. vytiahnite pružný hriadel' (obr. 23.C);
3. a aplikujte mazací tuk manuálnym otáčaním hriadel'a, dokial' nedôjde k distribúcii mazacieho tuku na celý povrch; potom všetko namontujte späť (ods. 4.6)

8.3 ČISTENIE VZDUCHOVÉHO FILTRA

DÔLEŽITÁ INF. Čistenie vzduchového filtra je základom pre správnu činnosť a dlhú životnosť stroja. Nepracujte bez filtra alebo s poškodeným filtrom, aby ste nespôsobili trvalé poškodenie motora.

1. odskrutkujte skrutky (obr. 24.B), odmontujte veko (obr. 24.A) a vyberte filtračný prvok (obr. 24.C);
2. vyfúkajte ho stlačeným vzduchom z vnútornej strany kvôli odstráneniu prachu a úlomkov (obr. 25);
3. namontujte spät filtračný prvok (obr. 24.C), a veko (obr. 24.A) opätovným zaskrutkovaním skrutiek (obr. 24.B).

8.4 SVIEČKA

Pravidelne odmontujte a vyčistite zapal'ovaciu sviečku odstránením nánosov kovovou kefkou (obr. 26). Skontrolujte a obnovte správnu vzdialenost medzi elektródami (obr. 26).

Namontuje sviečku naspät a dotiahnite ju na doraz kl'účom z príslušenstva.

V prípade spálených elektród nebo opotrebovanej izolácie a po každých 100 hodinách činnosti musí byť sviečka nahradená novou, s rovnakými parametrami.

8.5 ÚDRŽBA KOSIACEHO ZARIADENIA

Počas údržby kosiaceho zariadenia majte na pamäti, že kosiace zariadenie sa môže pohybovať, aj ked' je kábel sviečky odpojený.

Na tomto stroji je potrebné používať kosiace zariadenia označené kódom, uvedeným v tabul’ke Technické parametre.

Vzhl'adom k vývoju výrobku by mohli byť kosiace zariadenia uvedené v tabul'ke „Technické parametre“ medzitým vymenené za iné s obdobnými vlastnosťami, so vzájomnou zamenitel'nosťou a bezpečnosťou prevádzky.

Nedotýkajte sa kosiaceho zariadenia, kým nie je odpojený kábel sviečky a kým kosiace zariadenie nie je úplne zastavené.
Navlečte si ochranné rukavice.

8.5.1 Brúsenie/Vyvažovanie noža

⚠️ Z bezpečnostných dôvodov je dôležité, aby bolo nabrúšenie a vyváženie vykonané Špecializovaným strediskom, ktoré má k dispozícii vhodné vybavenie na vykonanie potrebných úkonov bez rizika poškodenia noža a ohrozenia bezpečnosti počas jeho následného použitia.

Trojzubec, štvorzubec a osemzubec sú použitelné z obidvoch strán. Ked' je jedna strana hrotov opotrebovaná, je možné otočit' nôž a použit' druhú stranu hrotov. Ked' sú obidve strany hrotov opotrebované, je potrebné ich nabrúsít'.

⚠️ Nož v tvare píly nie je reverzibilný, a preto je možné ho používať len z jednej strany.

8.5.2 Výmena noža

⚠️ Nôž sa nesmie nikdy opravovat' a je potrebné ho vymenit' pri prvých náznakoch poškodenia alebo po prekročení medzných hodnôt brúsenia.

8.5.3 Výmena struny v strunovej hlave

- Typ I

Dodržujte uvedenú postupnosť (obr. 28).

- Typ II

Odrežte novú strunu v uvedenej dížke (obr. 29.A).

1. Otáčajte otočnou rukoväťou navíjania (obr. 30.A) až po vyrovnanie značky, ktorá sa nachádza na otočnej rukoväti (obr. 30.B), so značkou, ktorá sa nachádza na tele strunovej hlavy (obr. 30.C).
2. Zasuňte koniec struny (obr. 30.D) do jedného z dvoch výstupných otvorov a vysuňte strunu z protiľahlého otvoru.
3. Vyrovnajte časti struny vychádzajúce z obidvoch otvorov tak, aby boli rovnaké.
4. Otáčajte otočnou rukovat'ou navíjania (obr. 31.A) v smere šípok pre navíjanie struny a vysuňte ju z obidvoch otvorov tak, aby vyčnievali približne 175 mm (obr. 31.B).

V prípade, že by vo vnútri strunovej hlavy zostala stará struna, alebo v prípade zlomenia struny vo vnútri strunovej hlavy, vyberte starú alebo zlomenú strunu nižšie popísaným spôsobom:

1. Stlačte jazýčky, ktoré sa nachádzajú na bokoch strunovej hlavy, v mieste označenom „PUSH“ (obr. 32.A) a odpojte spodnú časť hlavy (obr. 32.B);
2. odstráňte strunu, ktorá zostala vo vnútri;
3. umiestnite cievku (obr. 33.A) spät do jej uloženia;
4. zatvorte strunovú hlavu uchytením jazýčkov (obr. 33.B) do príslušných drážok (obr. 33.C) a ich zatlačením až po zaznamenaní „cvaknutia“, ktoré zaistí spodnú časť strunovej hlavy (obr. 33.D) v príslušnej polohe.

8.6 NABRÚSENIE NOŽA NA REZANIE STRUNY

1. Odmontujte nôž na rezanie struny (obr. 27.A) z ochranného krytu (obr. 27.B) odskrutkovaním skrutky (obr. 27.C).
2. Pripevnite nôž na rezanie struny (obr. 27.A) do zveráka a nabráste ho s použitím plochého pilníka. Dbajte pritom na zachovanie pôvodného uhla rezania.
3. Namontujte spät nôž na rezanie struny (obr. 27.A) na ochranný kryt (obr. 27.B).

8.7 NASTAVENIE VOL'NOBEHU

⚠️ Ked' sa kosiace zariadenie pohybuje pri vol'nobežných otáčkach motora, je potrebné sa obrátit' na vášho Predajcu kvôli správnemu nastaveniu motora.

8.8 KARBURÁTOR

Karburátor sa nastavuje vo výrobnom závode tak, aby bol docielený maximálny výkon vo všetkých podmienkach použitia s minimálnymi emisiami škodlivých plynov podl’a platných predpisov.

V prípade nedostatočného výkonu sa obráťte na vášho Predajcu ohľadne kontroly karburácie a motora.

9. SKLADOVANIE

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať počas skladovania, sú popísané v odseku 2,4. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

Ak predpokladáte dobu nečinnosti stroja dlhšiu než 2-3 mesiace, je potrebné dodržať niekoľko zásad, aby ste sa vyhli ťažkostiam pri opätovnom uvedení stroja do činnosti alebo trvalému poškodeniu motora. Pred uskladnením stroja:

1. Palivovú nádrž vyprázdňujte vonku a pri vychladnutom motore.
2. Naštartujte motor a nechajte ho v chode na vol'nobežných otáčkach až do jeho zastavenia, aby spotreboval všetko palivo, ktoré zostalo v karburátore.
3. Nechajte motor vychladnút.
4. Odpojte koncovku zapal'ovacej sviečky (obr. 14.H).

5. Dôkladne vyčistite stroj.

6. Skontrolujte, či stroj nie je poškodený. V prípade potreby sa obráťte na autorizované servisné stredisko.

7. Stroj skladujte:

– v suchom prostredí;
– chránený pred poveternostnými vplyvmi;
– so správne namontovaným nožom;
– na mieste, ktoré nie je prístupné deťom.
– Pred uskladnením stroja sa uistite, že ste odložili klúče alebo náradie použité pri údržbe.

Pri opätovnom uvedení stroja do činnosti pripravte stroj spôsobom popísaným v kapitole „6. Použitie stroja“.

10. MANIPULÁCIA A PREPRAVA

Pri manipulácii so strojom alebo pri jeho preprave postupujte nižšie uvedeným spôsobom:

• Zastavte stroj.
  – Odpojte koncovku zapal'ovacej sviečky (obr. 14.H).
  – použite hrubé pracovné rukavice.
  – Pri zastavenom kosiacom zariadení nasad'te ochranný kryt noža.
  – Uchopte stroj výhradne za rukoväte a nasmerujte kosiace zariadenie do opačného smeru ako smer postupu.

Pri preprave stroja na kamióne je potrebné:
– umiestnite stroj tak, aby nepredstavoval pre nikoho nebezpečenstvo;
– riadne ho pripevnit k prepravnému prostriedku lanami alebo reťazami, aby sa zabránilo jeho prevráteniu a možnému poškodeniu, spojenému s únikom paliva.

11. SERVISNÁ SLUŽBA A OPRAVY

Tento návod poskytuje všetky pokyny, potrebné pre obsluhu stroja a pre správnu základnú údržbu, ktorú môže vykonávať používatel'. Všetky úkony údržby a nastavovania, ktoré nie sú popísané v tomto návode, musia byť vykonávané vaším Predajcom alebo Špecializovaným strediskom, ktoré disponuje potrebnými znalosťami a vybavením, potrebným na správne vykonanie uvedených úkonov, pri dodržaní pôvodnej bezpečnostnej úrovne stroja. Úkony vykonávané v neautorizovaných dielňach alebo úkony vykonávané nekvalifikovaným personálom budú mať za následok ukončenie platnosti Záruky a zrušenie akejkoľvek povinnosti alebo zodpovednosti Výrobcu.

- Opravy a údržbu v záruke môžu vykonávať len autorizované servisné dielne.

• Autorizované servisné dielne používajú výhradne originálne náhradné diely. Originálne náhradné diely a príslušenstvo boli vyvinuté špecificky pre dané stroje.
• Neoriginálne náhradné diely a príslušenstvo nie sú schválené a ich použitie spôsobí prepadnutie záruky.
• Odporúča sa zveriť stroj raz ročne autorizovanej servisnej dielni kvôli vykonaniu údržby, servisu a kontroly bezpečnostných zariadení.

12. ZÁRUČNÉ PODMIENKY

Záruka sa vztahuje na všetky chyby materiálu a na výrobné chyby. Používatel bude musieť pozorne sledovať všetky pokyny dodané v priloženej dokumentácii.

Záruka sa nevztahuje na škody spôsobené:

• Chýbajúcim zoznámením so sprievodnou dokumentáciou.
• Nepozornostou.
• Nevhodným alebo nedovoleným použitím a montážou.
• Použitím neoriginálnych náhradných dielov.
• Použitím príslušenstva, ktoré nebolo dodané alebo schválené výrobcom.

Táto záruka sa nevztahuje na:

- Bežné opotrebovanie spotrebných materiálov ako kosiace zariadenie a poistné skrutky.

- Bežné opotrebovanie.

Kupujúci je chránený zákonnými predpismi v danej krajine. Práva kupujúceho, vyplývajúce z vlastných národných zákonov, nie sú nijako obmedzené touto zárukou.

1. TABUL'KA ÚDRŽBY

Interval Úkon údržby

STROJ MOTOR

Kontrola všetkých upevnení (pozri kap. 7.5)

Bezpečnostné kontroly / Overenie funkčnosti ovládacích prvkov (pozri kap. 6.2)

Celkové vyčistenie a kontrola (pozri kap. 7.4)

Mazanie uhlového prevodu a pružnej prevodovej rúrky (pozri kap. 8.1 a 8.2)

Kontrola/ doplnenie hladiny paliva (pozri kap. 7.3)

Celkové vyčistenie a kontrola (pozri kap. 7.4)

Čistenie vzduchového filtra (pozri kap. 8.3)

Výmena vzduchového filtra (pozri kap. 8.3)

Čistenie zapal'ovacej sviečky (pozri kap. 8.4)

Výmena zapal'ovacej sviečky (pozri kap. 8.4)

Pripevnenie skrutiek výfuku *

Výmena palivového filtra *

Čistenie výfukového otvoru valca a lopatiek valca *

Pred každým použitím

√ √

√ √

√

15 hodín

√

30 hodín

√ √

√ √

45 hodín

√ √

√

60 hodín

√ √

√

75 hodín

√ √

√

90 hodín

√ √

√

105 hodín

√ √

√ √

√ √

120 hodín

√ √

√

135 hodín

√ √

√

150 hodín

√ √

√ √

165 hodín

√ √

√

180 hodín

√ √

√

195 hodín

√ √

√

210 hodín

√ √

√ √

√ √

225 hodín

√ √

√

240 hodín

√ √

√

255 hodín

√ √

√ √

270 hodín

√ √

√

280 hodín

√ √

√

300 hodín

√ √

√

* Úkon, ktorý musí byť vykonaný vašim Predajcom alebo autorizovaným Strediskom servisnej služby

14. IDENTIFIKÁCIA PORÚCH

PROBLÉM PRAVDEPODBNÁ PRÍČINA RIEŠENIE
1. Motor sa nedá naštartovať, alebo ho nie je možné udržať v chode	Nesprávny postup pri štartovaní. Riad’te	sa pokynmi (pozri kap. 6.3)
	Znečistená zapal’ovacia sviečka alebo nesprávna vzdialenosť medzi elektródami	Skontrolujte zapal’ovaciu sviečku (pozri ods. 8.4).
	Upchatý vzduchový filter Vyčistite a/alebo	vo vymeňtefilter (pozri ods. 8.3).
	Problémy s karburáciou Obrátte sa na autorizované servisné stredisko.
2. Motor naštartuje, ale má malý výkon.	Upchatý vzduchový filter Vyčistite a/alebo	vo vymeňtefilter (pozri ods. 8.3).
	Problémy s karburáciou Obrátte sa na autorizované servisné stredisko.
3. Činnosť motora je nepravidelná, alebo nemá dostatočný výkon pri zaťažení	Znečistená zapal’ovacia sviečka alebo nesprávna vzdialenosť medzi elektródami	Skontrolujte zapal’ovaciu sviečku (pozri ods. 8.4).
	Problémy s karburáciou Obrátte sa na autorizované servisné stredisko.
4. Motor produkuje nadmerné množstvo dymu	Nesprávne zloženie palivovej zmesi Pripravte zmes podľ’a pokynov (pozri odsek 7.2)
	Problémy s karburáciou Obrátte sa na autorizované servisné stredisko.
5. Zahltenie motora Štartovacia rukovat’ bola opakovane aktivovaná pri zapnutom sýtiči.		Odmontujte zapal’ovaciu sviečku (obr. 26) a jemne potiahnite za rukovat’ štartovacieho lanka (obr. 14.l) kvôli odstráneniu prebytku paliva; potom osušte elektródy sviečky a namontujte ju spăť na motor.
6. Rezacie zariadenie sa pohybuje pri vol’nobežných otáčkach motora	Chybné nastavenie karburácie	Obrátte sa na autorizované servisné stredisko.
7. Stroj začína vibrovať neobvyklým spôsobom	Poškodené alebo povolené súčasti. Zastavte stroj a odpojte kábel sviečky (obr. 14.H).Skontrolujte, či nie je poškodený.Skontrolujte, či niektoré súčasti nie sú uvol’nené a podľ’a potreby ich dotiahnite.Nechajte stroj skontrolovať, opraviť, príp. dajte vymeniť poškodené časti v autorizovanom servisnom stredisku.
8. Stroj zasiahol cudzí predmet.	Poškodené alebo povolené súčasti. Zastavte stroj a odpojte kábel sviečky (obr. 14.H).Skontrolujte, či nie je poškodený.Skontrolujte, či niektoré súčasti nie sú uvol’nené a podľ’a potreby ich dotiahnite.Nechajte stroj skontrlovať, opraviť, príp. dajte vymeniť poškodené časti v autorizovanom servisnom stredisku.

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obráťte sa na vášho Predajcu.

KAZALO

1. SPLOŠNE INFORMACIJE....1
2. VARNOSTNE NORME.... 2

3. POZNAVANJE STROJA....4
   3.1 Opis stroja in njegova predvidena uporaba .... 4
   3.2 Varnostni opozorilni znaki....5
   3.3 Identifikacijska tablica proizvoda 5
   3.4 Glavni sestavni deli.... 5

4. MONTAŽA 6

4.1 Komponente za montažo 6
4.2 Montaža ročajev....6
4.3 Izbira rezalne naprave in pripadajoče zaščite. 7
4.4 Montaža zaščite rezalne naprave 7
4.5 Montaža/demontaža rezalne naprave ..... 7
4.6 Montaža prožne transmisjske cevi....8

1. KOMANDE ZA UPRAVLJANJE 8

Rezervoar za smesu goriva.

1. Očistite poklopac rezervoara i površinu oko njega, da za vreme sipanja goriva ne bi ušla prljavština.
2. Oprezno otvorite poklopac rezervoara i postepeno ispustite pritisak.
3. Sipajte gorivo u rezervoar pomoću levka, ali ga ne punite do vrha.

7.4 ČIŠĆENJE MAŠINE I MOTORA

Uvek očistite mašinu nakon upotrebe.

Da biste smanjili rizik od požara: – na mašini, a posebno motoru ne sme biti ostataka trave, lišća ili preterane masnoće; – krilca cilindra često čistite komprimiranim vazduhom i odstranite piljevinu, grančice, lišće i druge ostatke s prigušivača.

SK • Obsah a obrázky v tomto návode na používanie boli spracované menom spoločnosti ST. S.p.A. a sú chránené autorským právom – Reprodukcie či nepovolené pozmeňovanie tohto dokumentu, a to aj čiastočné, je zakázané.
