NÁVOD NA OBSLUHU Twinclip 955 VR STIGA

[14] Súprava na mulčovanie [15]  MOŽNOSTI [16]  Uskladnenie vo zvislej polohe (*) Uvedený hmotnostný rozsah sa  vzťahuje na použitý typ motora a na  konguráciu stroja * Ohľadne uvedeného parametra  vychádzajte z hodnoty uvedenej na  identikačnom štítku stroja. ** s "Vibe Control System"

3. Nastavte výšku sečení do nejnižší polohy.

UPOZORNENIE: PRED POUŽITÍM STROJA SI POZORNE PREČÍTAJTE TENTO NÁVOD. Uscho- vajte ho pre akékoľvek ďalšie použitie. OBSAH

V návode sa nachádzajú niektoré mimoriadne  dôležité odseky týkajúce sa bezpečnosti alebo  funkčnosti stroja, stupeň dôležitosti je označený  symbolmi s nasledujúcim významom: POZNÁMKA ALEBO DÔLEŽITÁ INFORMÁCIA Upresňuje alebo bližšie vysvetľuje niektoré už predtým uvedené informácie so zámerom vyhnúť sa poškodeniu stroja a spôsobeniu škôd. Symbol    poukazuje na nebezpečenstvo. Nedodržanie  uvedeného varovania môže spôsobiť poranenie obsluhy  alebo tretích osôb a/alebo škody na majetku. Odseky zvýraznené rámčekom zo sivých  bodiek označujú voliteľné funkcie, ktoré nie sú  súčasťou všetkých modelov, zdokumentovaných  v tomto návode. Skontrolujte, či je konkrétna  charakteristika súčasťou požadovaného modelu. Všetky výrazy „predný“, „zadný“, „pravý“, „ľavý“ sú  ponímané z pohľadu obsluhy ovládajúcej stroj.

Obrázky v tomto návode sú očíslované 1, 2, 3, atď. Časti uvedené na obrázkoch sú označené  písmenami A, B, C, atď. Odkaz na časť C na obrázku 2 má nasledovnú formu:  „Viď obr. 2.C“ alebo jednoducho „(obr. 2.C)“. Uvedené obrázky sú len orientačné. Skutočné  diely sa môžu líšiť od zobrazených.

Návod je rozdelený do kapitol a odsekov. Názov  odseku „2.1 Inštruktáž“ je pod názvom kapitoly „2. Bezpečnostné pokyny“. Odkazy na názvy a odseky  sú uvedené prostredníctvom skratky kap. alebo ods.  a príslušného čísla. Príklad: „kap. 2“ alebo „ods. 2.1”

Oboznámte sa s ovládacími prvkami stroja a so správnym spôsobom jeho použitia. Naučte sa rýchlo zastaviť motor. Nedodržanie varovaní a pokynov môže viesť k vzniku požiaru a/alebo vážnemu zraneniu.

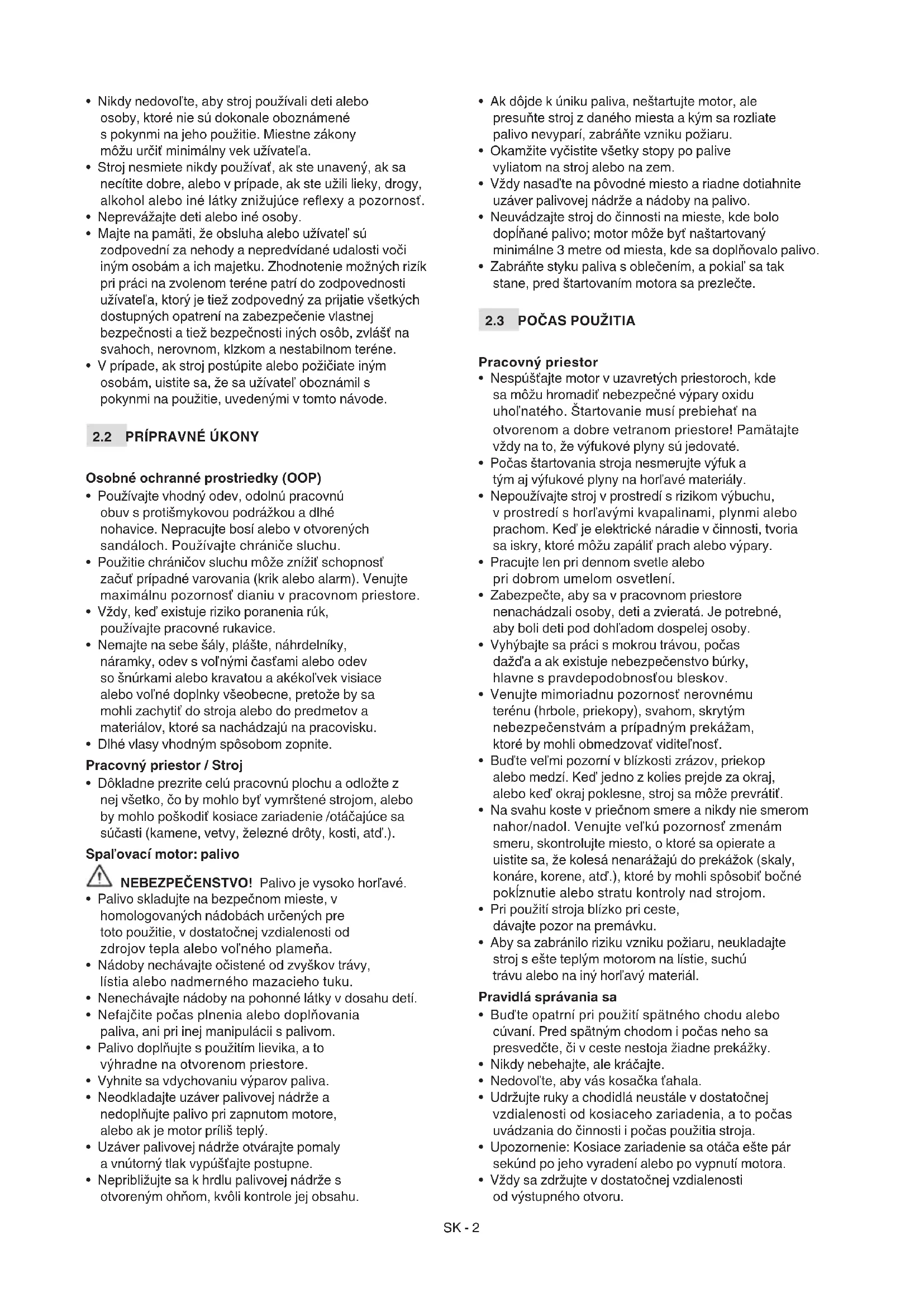

• Nikdy nedovoľte, aby stroj používali deti alebo  osoby, ktoré nie sú dokonale oboznámené  s pokynmi na jeho použitie. Miestne zákony  môžu určiť minimálny vek užívateľa.

• Stroj nesmiete nikdy používať, ak ste unavený, ak sa  necítite dobre, alebo v prípade, ak ste užili lieky, drogy,  alkohol alebo iné látky znižujúce reexy a pozornosť.

• Neprevážajte deti alebo iné osoby.

• Majte na pamäti, že obsluha alebo užívateľ sú  zodpovední za nehody a nepredvídané udalosti voči  iným osobám a ich majetku. Zhodnotenie možných rizík  pri práci na zvolenom teréne patrí do zodpovednosti  užívateľa, ktorý je tiež zodpovedný za prijatie všetkých  dostupných opatrení na zabezpečenie vlastnej  bezpečnosti a tiež bezpečnosti iných osôb, zvlášť na  svahoch, nerovnom, klzkom a nestabilnom teréne.

• V prípade, ak stroj postúpite alebo požičiate iným  osobám, uistite sa, že sa užívateľ oboznámil s  pokynmi na použitie, uvedenými v tomto návode.

• Použitie chráničov sluchu môže znížiť schopnosť  začuť prípadné varovania (krik alebo alarm). Venujte  maximálnu pozornosť dianiu v pracovnom priestore.

• Vždy, keď existuje riziko poranenia rúk,  používajte pracovné rukavice.

• Nemajte na sebe šály, plášte, náhrdelníky,  náramky, odev s voľnými časťami alebo odev  so šnúrkami alebo kravatou a akékoľvek visiace  alebo voľné doplnky všeobecne, pretože by sa  mohli zachytiť do stroja alebo do predmetov a  materiálov, ktoré sa nachádzajú na pracovisku.

• Dlhé vlasy vhodným spôsobom zopnite. Pracovný priestor / Stroj

• Dôkladne prezrite celú pracovnú plochu a odložte z  nej všetko, čo by mohlo byť vymrštené strojom, alebo  by mohlo poškodiť kosiace zariadenie /otáčajúce sa  súčasti (kamene, vetvy, železné drôty, kosti, atď.). Spaľovací motor: palivo NEBEZPEČENSTVO!  Palivo je vysoko horľavé.

• Palivo skladujte na bezpečnom mieste, v  homologovaných nádobách určených pre  toto použitie, v dostatočnej vzdialenosti od  zdrojov tepla alebo voľného plameňa.

• Uzáver palivovej nádrže otvárajte pomaly  a vnútorný tlak vypúšťajte postupne.

• Vždy nasaďte na pôvodné miesto a riadne dotiahnite  uzáver palivovej nádrže a nádoby na palivo.

• Neuvádzajte stroj do činnosti na mieste, kde bolo  dopĺňané palivo; motor môže byť naštartovaný  minimálne 3 metre od miesta, kde sa doplňovalo palivo.

• Počas štartovania stroja nesmerujte výfuk a  tým aj výfukové plyny na horľavé materiály.

• Nepoužívajte stroj v prostredí s rizikom výbuchu,  v prostredí s horľavými kvapalinami, plynmi alebo  prachom. Keď je elektrické náradie v činnosti, tvoria  sa iskry, ktoré môžu zapáliť prach alebo výpary.

• Pracujte len pri dennom svetle alebo  pri dobrom umelom osvetlení.

• Zabezpečte, aby sa v pracovnom priestore  nenachádzali osoby, deti a zvieratá. Je potrebné,  aby boli deti pod dohľadom dospelej osoby.

• Vyhýbajte sa práci s mokrou trávou, počas  dažďa a ak existuje nebezpečenstvo búrky,  hlavne s pravdepodobnosťou bleskov.

• Venujte mimoriadnu pozornosť nerovnému  terénu (hrbole, priekopy), svahom, skrytým  nebezpečenstvám a prípadným prekážam,  ktoré by mohli obmedzovať viditeľnosť.

• Buďte veľmi pozorní v blízkosti zrázov, priekop  alebo medzí. Keď jedno z kolies prejde za okraj,  alebo keď okraj poklesne, stroj sa môže prevrátiť.

• Na svahu koste v priečnom smere a nikdy nie smerom  nahor/nadol. Venujte veľkú pozornosť zmenám  smeru, skontrolujte miesto, o ktoré sa opierate a  uistite sa, že kolesá nenarážajú do prekážok (skaly,  konáre, korene, atď.), ktoré by mohli spôsobiť bočné  pokĺznutie alebo stratu kontroly nad strojom.

• Pri použití stroja blízko pri ceste,  dávajte pozor na premávku.

• Aby sa zabránilo riziku vzniku požiaru, neukladajte  stroj s ešte teplým motorom na lístie, suchú  trávu alebo na iný horľavý materiál. Pravidlá správania sa

• Buďte opatrní pri použití spätného chodu alebo  cúvaní. Pred spätným chodom i počas neho sa  presvedčte, či v ceste nestoja žiadne prekážky.

• Udržujte ruky a chodidlá neustále v dostatočnej  vzdialenosti od kosiaceho zariadenia, a to počas  uvádzania do činnosti i počas použitia stroja.

• Nedotýkajte sa častí motora, ktoré sa počas  použitia ohrievajú. Hrozí riziko popálenia! V prípade poškodenia alebo nehody počas pra- covnej činnosti okamžite zastavte motor a oddiaľte stroj, aby sa zabránilo ďalším škodám; v prípade nehôd s ublížením na zdraví tretích osôb okamžite poskyt- nite prvú pomoc, najvhodnejšiu pre danú situáciu a obráťte sa na Zdravotné Stredisko ohľadne potrebného ošetrenia. Odstráňte akékoľvek úlomky, ktoré by mohli spôsobiť škody a poraniť osoby alebo zvieratá, pone- chané bez dozoru. Obmedzenie použitia

• Nikdy nepoužívajte stroj s poškodenými, chýbajúcimi  alebo nesprávne umiestnenými ochranami (zberný  kôš, ochranný kryt bočného vyhadzovania,  ochranný kryt zadného vyhadzovania).

• Nepoužívajte stroj keď príslušenstvo/nástroje  nie sú namontované v určených miestach.

• Nevykonávajte neoprávnené zásahy,  nevypínajte, neodstraňujte bezpečnostné prvky/ mikrospínače, ani ich nevyradzujte z činnosti.

• Nemeňte nastavenie motora, ani ho neuvádzajte  do činnosti s príliš vysokými otáčkami. Keď je  motor ponechaný v činnosti na veľmi vysokých  otáčkach, zvyšuje sa riziko ublíženia na zdraví.

• Nevystavujte stroj nadmernému namáhaniu,  nevykonávajte s malým strojom náročné práce; použitie  vhodného stroja znižuje riziká a zlepšuje kvalitu práce.

• Nikdy nepoužívajte stroj, ktorý ma opotrebované alebo  poškodené časti. Chybné alebo opotrebované časti  musia byť nahradené a nikdy nesmú byť opravované.

• Aby sa znížilo riziko vzniku požiaru, pravidelne  kontrolujte, či nedochádza k úniku oleja a/alebo paliva.

• Počas nastavovania stroja si dávajte pozor,  aby vám neuviazli prsty medzi pohybujúce sa  kosiace zariadenie a pevné časti stroja. Úrovne hluku a vibrácií, uvedené v tomto návode, predstavujú maximálne hodnoty počas použitia stroja. Nevyvážený kosiaci prvok, príliš vysoká rýchlosť pohybu a nedostatočná údržba výrazne ovplyvňujú akustické emisie a vibrácie. Preto je potrebné prijať preventívne opatrenia na odstránenie možných škôd, spôsobených vysokým hlukom a namáhaním v dôsledku vibrácií; vykonávajte pravidelnú údržbu stroja, používajte chrániče sluchu a popri pracovnej činnosti si doprajte oddych. Skladovanie

• Neskladujte stroj s palivom nádrži v miestnosti so  silným zdrojom tepla, ktoré by mohlo spôsobiť  vznik iskry alebo zapálenie výparov paliva.

• Kvôli zníženiu rizika požiaru nenechávajte nádoby  s odpadovými materiálmi vo vnútri miestnosti.

2.5 OCHRANA ŽIVOTNÉHO PROSTREDIA

Ochrana životného prostredia musí predstavovať  významný a prioritný aspekt použitia stroja, v  prospech civilného občianskeho spolunažívania  a prostredia, v ktorom žijeme.

• Dbajte na to, aby ste pri používaní stroja  nerušili vašich susedov. Stroj používajte vo  vhodnom čase (nie skoro ráno alebo neskoro  večer, kedy by to mohlo rušiť iné osoby).

• Dôkladne dodržujte miestne normy pre likvidáciu  obalov, opotrebovaných častí alebo akýchkoľvek látok  s vážnym dopadom na životné prostredie. Tento odpad  nesmie byť odhodený do bežného odpadu, ale musí  byť separovaný a odovzdaný do príslušných zberných  stredísk, ktoré zabezpečia recykláciu materiálov.

• Dôsledne dodržujte miestne predpisy pre  likvidáciu odpadového materiálu.

• Pri vyraďovaní stroja z prevádzky ho nenechávajte  voľne v prírode, ale obráťte sa na zberné stredisko  v súlade s platnými miestnymi predpismi.

Tento stroj je kosačka na trávu so stojacou obsluhou. K hlavným častiam stroja patrí motor, ktorý  uvádza do činnosti kosiace zariadenie uložené  v ochrannom kryte, kolesá a rukoväť. Obsluha je schopná obsluhovať stroj a používať hlavné  ovládacie prvky tak, že sa bude vždy zdržiavať za  rukoväťou, a tak bude vždy v bezpečnej vzdialenosti  od otáčajúceho sa kosiaceho zariadenia. Ak sa obsluha od stroja vzdiali, motor a kosiace  zariadenie sa zastavia priebehu niekoľkých sekúnd.

3.1.1 Určené použitie

zo zadnej časti (ak je súčasťou).

3. Kosenie trávy a jej vyhadzovanie 

zboku (ak je súčasťou).

4. Kosenie trávy, posekanie nadrobno a ponechanie 

na teréne (mulčovanie - ak je súčasťou). Použitie špeciálneho príslušenstva, ktoré je určené  Výrobcom ako originálna výbava, alebo použitie  voliteľného príslušenstva, umožňuje vykonať túto  pracovnú činnosť v rôznych prevádzkových režimoch,  ktoré sú ilustrované v tomto návode, alebo v pokynoch,  ktoré sú dodávané spolu s konkrétnym príslušenstvom.

3.1.2 Nevhodné použitie

Akékoľvek iné použitie, ako je uvedené vyššie,  môže byť nebezpečné a môže spôsobiť  poranenie osôb a/alebo škody na majetku. Za nevhodné použitie sa považuje (napríklad, ale nielen):SK - 4

• Vozenie iných ľudí, detí alebo zvierat na stroji,  pretože by mohli spadnúť a spôsobiť si vážne  zranenia alebo ohroziť bezpečnosť jazdy.

• Prevážanie sa na stroji.

• Používanie stroja na ťahanie alebo tlačenie nákladov.

• Používanie stroja na úpravu živých plotov  alebo na kosenie netrávnatých porastov.

• Používanie stroja viac ako jednou osobou. DÔLEŽITÁ INFORMÁCIA Nevhodné použitie stroja bude mať za následok zrušenie záruky a odmietnutie akejkoľvek zodpovednosti zo strany Výrobcu, pričom všetky následky za škody alebo za ublíženie na zdraví samotného užívateľa alebo tretích osôb bude znášať užívateľ.

3.1.3 Typy užívateľov

Tento stroj je určený pre spotrebiteľov  – neprofesionálnych užívateľov. Je určený pre „domácich majstrov“. DÔLEŽITÁ INFORMÁCIA Stroj musí byť používaný jednou osobou.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji sú uvedené rôzne symboly (obr.2.0).  Ich funkciou je pripomínať užívateľovi, že má byť  pri obsluhe stroja veľmi pozorný a opatrný. Význam jednotlivých symbolov: Upozornenie. Pred použitím  stroja si prečítajte pokyny. Varovanie! Nevkladajte nikdy  ruky ani nohy do priestoru uloženia  kosiaceho zariadenia. Pred akoukoľvek  údržbou alebo opravou odpojte  konektor zapaľovacej sviečky a  prečítajte si príslušný návod. Nebezpečenstvo! Nebezpečenstvo vymrštenia predmetov. Počas použitia  zariadenia udržujte nepovolané osoby  mimo jeho pracovného priestoru. Nebezpečenstvo! Riziko porezania. Pohybujúce sa  kosiace zariadenie.  Nevkladajte  nikdy ruky ani nohy do priestoru  uloženia kosiaceho zariadenia. DÔLEŽITÁ INFORMÁCIA Poškodené výstražné štítky alebo výstražné štítky, ktoré už nie sú čitateľné, je potrebné vymeniť. Požiadajte o nové štítky vo vašom autorizovanom servisnom stredisku.

8. Menovitý výkon a maximálna rýchlosť činnosti motora.

9. Hmotnosť stroja s prázdnou nádržou v kg.

Identikačné údaje stroja prepíšte do príslušných  polí štítku, uvedenom na zadnej strane obalu. DÔLEŽITÁ INFORMÁCIA Identikačné údaje uvedené na identikačnom štítku výrobku používajte zakaždým, keď sa obrátite na autorizovanú dielňu. DÔLEŽITÁ INFORMÁCIA Príklad vyhlásenia o zhode sa nachádza na posledných stranách návodu.

Stroj sa skladá z nasledujúcich hlavných častí,  ktorým zodpovedajú nasledujúce funkcie (obr.1.0): A. Skriňa: je to ochranný kryt, ktorý zakrýva  otáčajúce sa kosiace zariadenie. B. Motor: zaisťuje pohyb kosiaceho zariadenia  i náhon na kolesá (ak je súčasťou). C. Kosiace zariadenie: súčasť  určená na kosenie trávy. D. Ochranný kryt zadného vyhadzovania: jedná  sa o bezpečnostné zariadenie, ktoré zabraňuje  vymršťovaniu prípadných cudzích predmetov,  zachytených kosiacim zariadením, ďaleko za stroj. E. Vychyľovač bočného vyhadzovania (ak je súčasťou): okrem zadného vyhadzovania  trávy na terén plní tiež funkciu bezpečnostnú,  a to tým, že zabraňuje vymršteniu  prípadných cudzích predmetov, zachytených  kosiacim zariadením, ďaleko za stroj. F. Ochranný kryt bočného vyhadzovania (ak je súčasťou): jedná sa o bezpečnostné  zariadenie, ktoré zabraňuje vymršťovaniu  prípadných cudzích predmetov, zachytených  kosiacim zariadením, ďaleko za stroj. G. Vychyľovač bočného vyhadzovania (ak je súčasťou): okrem bočného vyhadzovania  trávy na terén plní tiež funkciu bezpečnostnú,  a to tým, že zabraňuje vymršteniu  prípadných cudzích predmetov, zachytených  kosiacim zariadením, ďaleko za stroj. H. Zberný kôš: okrem zberu pokosenej trávy plní  tiež funkciu bezpečnostnú, a to tak, že zabraňuje  vymršteniu prípadných cudzích predmetov,  zachytených kosiacim zariadením, ďaleko za stroj.

I. Rukoväť: jedná sa o pracovné stanovište 

operátora. Jej dĺžka umožňuje, aby si operátor  počas práce vždy udržiaval bezpečný odstup  od otáčajúceho sa kosiaceho zariadenia. J. Páka brzdy motora / kosiaceho zariadenia: je to  páka, ktorá umožňuje  spustenie a zastavenie motora a zároveň  zaraďuje/vyraďuje kosiace zariadenie. K. Páka pre zaradenie náhonu: páka, ktorá  zapína náhon kolies a umožňuje pohyb stroja.SK - 5

Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú popísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu. Zo skladovacích a prepravných dôvodov nie je stroj  kompletne zmontovaný priamo vo výrobnom závode. Pre  jeho uvedenie do prevádzky je potrebné jednotlivé časti  rozbaliť a namontovať ich podľa nasledujúcich pokynov. Stroj musí byť rozbalený a zmontovaný na rovnej a pevnej ploche, s dostatočným priestorom pre mani- puláciu so strojom a s obalmi a s použitím vhodného náradia. Nepoužívajte stroj skôr, ako vykonáte všetky úkony uvedené v odseku "MONTÁŽ".

4.1 JEDNOTLIVÉ ČASTI PRE MONTÁŽ

V obale sa nachádzajú časti určené pre montáž.

2. Prečítajte si dokumentáciu, ktorá sa nachádza 

Kôš sa dodáva už zložený. Uistite sa, že sú súčasti správne  zostavené (obr.3.A) (Typ „I“ - „II“).

Slúži na nastavenie otáčok motora (obr.6.A). Polohy označené na štítku odpovedajú  nasledujúcim nastaveniam:

1. Maximálne otáčky. Používa sa 

vždy počas prevádzky stroja.

2. Voľnobeh. Používa sa počas státia, 

keď je motor dostatočne zahriaty.

3. Zapnutý sýtič. Používa sa pre 

štartovanie motora za studena. POZNÁMKA Za štartovanie motora „za studena“ sa považuje štartovanie, ktoré sa vykonáva po uplynutí najmenej 5 minút od zastavenia motora alebo od doplňovania paliva.

5.4 OVLÁDANIE VARIÁTORA RÝCHLOSTI

Variátor rýchlosti umožňuje nastavenie  rýchlosti jazdy (obr.7.A). Polohy označené na štítku odpovedajú  nasledujúcim nastaveniam:

1. Maximálna rýchlosť.

2. Minimálna rýchlosť.

DÔLEŽITÁ INFORMÁCIA Prechod z jednej rýchlosti na druhú musí byť vykonaný pri zapnutom motore a zaradenom náhone. Nedotýkajte sa ovládania variátora pri vypnutom motore. Tento úkon by mohol variátor poškodiť. POZNÁMKA Ak s ovládacím prvkom v polohe

» nedochádza k rozjazdu stroja, stačí presunúť ovládaciu páku do polohy « » a hneď ju zas presunúť späť do polohy «

vykonáva zatlačením páky smerom  k rukoväti (obr.8.B). Kosačka sa  zastaví po uvoľnení páky. Náhon je aktívny.  (obr.8.B) DÔLEŽITÁ INFORMÁCIA Uvedenie motora do chodu musí byť vykonané vždy s vyradeným náhonom. DÔLEŽITÁ INFORMÁCIA Aby sa zabránilo poškodeniu prevodovky, neťahajte stroj dozadu pri zaradenom náhone.

5.7 NASTAVENIE VÝŠKY KOSENIA

Zvýšením alebo spustením skrine je  možné nastaviť výšku kosenia. Vykonajte uvedený úkon pri zastavenom kosia- com zariadení.

Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú popísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu. DÔLEŽITÁ INFORMÁCIA Pokyny ohľadom motora a akumulátora (ak je súčasťou) nájdete v príslušných návodoch.

DÔLEŽITÁ INFORMÁCIA Stroj je dodávaný bez motorového oleja a paliva. Pred prvým použitím stroja po jeho zakúpení  naplňte palivovú nádrž palivom a  doplňte olej  podľa pokynov a za dodržania opatrení uvedených  v návode k motoru a v ods.  7.2/7.3. Pred každým použitím Skontrolujte prítomnosť paliva a hladinu oleja podľa  pokynov uvedených v návode k motoru a v ods. 7.2/7.3.

6.1.2 Príprava stroja pre pracovnú činnosť

POZNÁMKA Tento stroj umožňuje kosenie trávnikov rôznymi spôsobmi; pred zahájením pracovnej činnosti je vhodné pripraviť stroj podľa toho, aký spôsob kosenia chcete použiť. a. Príprava na kosenie a zber trávy do zberného koša

1. Pri modeloch s možnosťou bočného 

vyhadzovania: uistite sa, že ochranný kryt  bočného vyhadzovania (obr.10.A) je spustený  a že je poistná páka (obr.10.B) zaistená.

2. Vložte zberný kôš spôsobom znázorneným na 

obrázku (obr.10.C). Bočné kolíky zasuňte do bočných  vedení v spodnej časti rukoväte (obr.10.D) a zatlačte  kôš dozadu tak, aby ste počuli kliknutie (obr.10.E).

(obr.11.A) a správne zaháknite zberný kôš  umiestnením bočných kolíkov do vodiacich líšt,  nachádzajúcich sa v spodnej časti rukoväte (obr.11.B). b. Príprava pre kosenie trávy a jej vyhadzovanie dozadu:

vyhadzovania (obr.12.A), uchyťte vychyľovač  zadného vyhadzovania (obr.12.B) do  príslušných otvorov a uistite sa, že je stabilný

3. Pri modeloch s možnosťou bočného 

vyhadzovania: uistite sa, že ochranný kryt  bočného vyhadzovania (obr.12.C) je spustený  a zaistený poistnou pákou (obr.12.D). Pri demontáži vychyľovača zadného vyhadzovania:

2. Vychyľovač zadného vyhadzovania 

vyhadzovania (obr.13.A) a vložte vychyľovací  uzáver (obr.13.B) do  výstupného otvoru.

2. Pri modeloch s možnosťou bočného 

vyhadzovania: uistite sa, že ochranný kryt  bočného vyhadzovania (obr.12.C) je spustený  a zaistený poistnou pákou (obr.12.D). Na odobratie uzáveru vychyľovača:

d. Príprava pre kosenie trávy a jej bočného vyhadzovania

1. Nadvihnite ochranný kryt zadného 

vyhadzovania (obr.14.A) a vložte vychyľovací  uzáver (obr.14.B) do  výstupného otvoru.

2. Mierne zatlačte poistnú páku (obr.14.C) 

a nadvihnite ochranný kryt bočného  vyhadzovania  (obr.14.D).

3. Vložte vychyľovač bočného 

vyhadzovania (obr.14.E).

4. Zatvorte  ochranný kryt bočného vyhadzovania 

(obr.15.D) tak, aby bol vychyľovač bočného  vyhadzovania (obr.14.E) zaistený. Pri demontáži vychyľovač bočného vyhadzovania:

5. Mierne zatlačte poistnú páku (obr.14.C) 

a nadvihnite ochranný kryt bočného  vyhadzovania  (obr.14.D).

6. Odpojte vychyľovač bočného 

6.1.3 Nastavenie výšky kosenia

Výšku kosenia nastavte podľa pokynov (ods. 5.7).

6.1.4 Nastavenie výšky rukoväte

Vykonajte uvedený úkon pri zastavenom kosia- com zariadení. Výšku rukoväte je možné nastaviť do 3 rôznych polôh,  ktoré sú naznačené na spodnej časti rukoväte (obr.15.A). Pre zmenu výšky rukoväte použite obidve  páky na stranách rukoväte (obr.15.B) (Typ „I“  - „II“)  a podržte ich v potrebnej polohe. Opatrne premiestnite rukoväť do požadovanej  výšky a uvoľnite obidve páky. Z pracovnej polohy je tiež možné zložiť  rukoväť do polohy zatvorenia.

6.2 BEZPEČNOSTNÉ KONTROLY

Vykonajte nasledujúce bezpečnostné kontroly a overte,  či výsledky zodpovedajú údajom uvedeným v tabuľkách. Bezpečnostné kontroly vykonajte pred každým použitím.

6.2.1 Celková bezpečnostná kontrola

Predmet Výsledok Držadlá Čisté, suché. Rukoväť Správne upevnená a  pevne uchytená na stroji. Kosiace zariadenie Čisté, nepoškodené  a neopotrebované. Ochranný kryt zadného  vyhadzovania, zberný kôš Celistvé. Žiadne  poškodenie. Sú  namontované správne. Ochranný kryt bočného  vyhadzovania, vychyľovač  bočného vyhadzovania Celistvé. Žiadne  poškodenie. Sú  namontované správne. Páka brzdy motora /  kosiaceho zariadenia Páka sa musí pohybovať  voľne, nenásilne a  pri uvoľnení sa musí  automaticky a rýchlo vrátiť  do neutrálnej polohy, Štartovacie lanko Lanko musí byť  neporušené. Skrutky na stroji a na  kosiacom zariadení Riadne dotiahnuté  (nepovolené). Káble elektrického  rozvodu a kábel  zapaľovacej sviečky Neporušené kvôli  zabráneniu vzniku iskier. Konektor zapaľovacej  sviečky Neporušený a správne  namontovaný na sviečke. Stroj Žiadne stopy po poškodení  alebo opotrebovaní.

6.2.2 Funkčná skúška stroja

automaticky a rýchlo  vrátiť do neutrálnej  polohy, musí dôjsť k  vypnutiu motora a k  zastaveniu kosiaceho  zariadenia v priebehu pár sekúnd.

a stroj sa prestane pohybovať.SK - 8 Skúšobné riadenie Žiadna poruchová vibrácia. Žiadny neobvyklý zvuk. Keď sa ktorýkoľvek z výsledkov odlišuje od in- formácií uvedených v nasledujúcich tabuľkách, stroj nepoužívajte! Obráťte sa na servisné stredisko kvôli vykonaniu potrebných kontrol a prípadnej opravy.

6.3 UVEDENIE DO ČINNOSTI

POZNÁMKA Kosačku uvádzajte do činnosti na rovnej ploche, bez prekážok a nie na vysokej tráve.

6.3.1 Modely s manuálnym

posuňte do zapnutej polohy „Choke“  (sýtič) (obr.6.A) (ak je súčasťou).

2. Potiahnite páku brzdy motora / kosiaceho 

zariadenia smerom k rukoväti (obr.16.A). POZNÁMKA Páka brzdy motora / kosiaceho zariadenia musí zostať zatiahnutá, aby nedošlo k zastaveniu motora.

3. Chyťte držadlo na ručné štartovanie a 

naštartujte motor silným potiahnutím  štartovacieho lanka (obr.16.B).

4. Po zapnutí uveďte akcelerátor do polohy 

maximálnych otáčok (ak je súčasťou). POZNÁMKA Použitie ovládacieho prvku "Choke" pri už teplom motore môže spôsobiť zanesenie sviečky a nepravidelný chod.

6.3.2 Modely s ovládaním elektrického

štartovania pomocou tlačidla

1. Vložte dodaný akumulátor do príslušného priestoru 

na motore (obr.17.A.1 / 17.A.2). (postupujte podľa  pokynov uvedených v návode k motoru). U niektorých modelov je k dispozícii  motor s neodnímateľným integrovaným  akumulátorom (obr.17.A.3).

2. Úplne zasuňte bezpečnostný kľúč 

(ak je súčasťou) (obr.18.B).

• • Kontrolka  nesvieti  =  akumulátor je  úplne Kontrolka  nesvieti  =  akumulátor je  úplne  vybitý. Postupujte podľa pokynov obsiah-vybitý. Postupujte podľa pokynov obsiah- nutých  v  návode  na  obsluhu  motora  pre nutých  v  návode  na  obsluhu  motora  pre  núdzové dobíjanie prostredníctvom exter-núdzové dobíjanie prostredníctvom exter- ného  nabíjacieho  zariadenia USB  (nie je ného  nabíjacieho zariadenia USB (nie  je  súčasťou dodávky).súčasťou dodávky). POZNÁMKA Páka brzdy motora / kosiaceho zariadenia musí zostať zatiahnutá, aby nedošlo k zastaveniu motora.

DÔLEŽITÁ INFORMÁCIA Počas práce dodržujte bezpečnostnú vzdialenosť od otáčajúceho sa kosiaceho zariadenia, vymedzenú dĺžkou rukoväte.

2. Prispôsobte rýchlosť pohybu a výšku kosenia 

(odsek 5.7) stavu trávnika (výška, hustota a  vlhkosť trávy) a množstvu kosenej trávy.

3. Trávnik bude vyzerať lepšie, ak bude vždy 

pokosený do rovnakej výšky a striedavo  v dvoch smeroch (obr.19.0).SK - 9 V prípade použitia systému mulčovania alebo vyhadzovania trávy zozadu:

• Nikdy nekoste príliš veľké množstvo trávy naraz.  Nikdy nekoste viac ako jednu tretinu celkovej  výšky trávy pri jednom prejazde (obr.18.0).

• Udržujte skriňu čistú (ods. 7.4.2). V prípade bočného vyhadzovania: Odporúča sa kosiť takým smerom, aby  pokosená tráva  nebola vyhadzovaná na časť  trávnika, ktorú ešte len budete kosiť.

6.4.2 Rady na udržanie pekného vzhľadu trávnika

• Aby si trávnik zachoval pekný vzhľad, a aby zostal  zelený a mäkký, je potrebné ho pravidelne kosiť.  Trávnik môže byť tvorený rôznymi rastlinami. Pri  častom kosení budú lepšie rásť rastliny s početnými  koreňmi, ktoré tvoria pevnú prikrývku; keď bude  kosenie naopak menej časté, dôjde k prevažnému rastu  vysokých rastlín a buriny (ďatelina, margaréty, atď.).  Pravidelnosť kosenia musí byť úmerná rastu trávy,  aby tráva medzi dvoma koseniami príliš nevyrástla.

• Optimálna výška trávy u dokonale udržovaného  trávnika je 4-5 cm a jedným kosením by nemala  byť odstránená viac než jedna tretina celkovej  výšky. Ak je tráva príliš vysoká, je lepšie ju kosiť na  dvakrát, s dennou prestávkou; prvýkrát s kosiacimi  zariadeniami v najvyššej polohe a druhýkrát už s  kosiacimi zariadeniami v požadovanej výške.

• Príliš nízke kosenie spôsobuje vytrhávanie  a preriedenie trávnatého porastu,  charakteristické „škvrnitým“ vzhľadom.

• V teplejších a suchších obdobiach je vhodné udržovať  trávu o niečo vyššiu, aby trávnik nevysychal.

• Je vhodné kosiť trávu, keď je trávnik dokonale suchý.  Nekoste mokrú trávu, mohlo by to spôsobiť zníženie  účinnosti následkom zachytávania trávy na rotačnom  zariadení a vytrhávania trávnatého porastu.

• Kosiace zariadenie nesmie byť poškodené a musí  byť správne naostrené, aby bolo možné dosiahnuť  presné kosenie bez rozstrapkania stebiel trávy,  čo by malo za následok zažltnutie ich koncov.

6.4.3 Vyprázdnenie zberného koša

Keď je zberný kôš (obr.1.H) naplnený príliš, účinnosť  zberu trávy klesá a zvyšuje sa hlučnosť kosačky. V prípade zberného koša so zariadením na signalizáciu jeho naplnenia: Zdvihnuté = prázdny. Spustené nadol = plný. Počas pracovnej činnosti s pohybujúcim sa kosiacim  zariadením signalizátor zostane zdvihnutý, až  kým je kôš schopný prijímať pokosenú trávu;  keď signalizátor klesne dole, znamená to, že  kôš je plný a je potrebné ho vyprázdniť. Na zloženie a vyprázdnenie zberného koša:

Po zastavení stroja je potrebné počkať niekoľko sekúnd na zastavenie kosiaceho zariadenia. Motor by mohol byť bezprostredne po vypnutí veľmi teplý. Nedotýkajte sa ho. Hrozí nebezpečenstvo popálenia. DÔLEŽITÁ INFORMÁCIA Vždy zastavte stroj:

• Počas presunov medzi jednotlivými pracovnými priestormi.

• Pri prekonávaní netrávnatých povrchov.

• Zakaždým, keď je potrebné prekonať prekážku.

• Pred nastavovaním výšky kosenia.

• Pri každom odložení alebo spätnom nasadení zberného koša.

• Pri každom odložení alebo spätnom nasadení vychyľovača zadného vyhadzovania (ak je súčasťou).

• Pri každom odložení alebo spätnom nasadení vychyľovača bočného vyhadzovania (ak je súčasťou).

podmieňovacieho signálu (obr.24.C) (modely s  ovládaním elektrického štartovania pomocou tlačidla).

4. Pred umiestnením stroja v akomkoľvek 

6. Skontrolujte, či žiadna časť nie je uvoľnená alebo 

poškodená. Podľa potreby vymeňte poškodené  časti a dotiahnite uvoľnené skrutky a svorníky. DÔLEŽITÁ INFORMÁCIA Pri každom opustení stroja a jeho ponechaní bez dozoru:

• Odpojte konektor zapaľovacej sviečky (obr.24.A).

• Vyberte kľúč (obr.24.C) alebo akumulátor (pri modeloch s ovládaním elektrického štartovania prostredníctvom tlačidla).SK - 10

Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú popísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu. Pred vykonaním akejkoľvek kontroly, čistenia ale- bo údržby/nastavenia stroja:

• Uistite sa, že všetky pohybujúce sa súčasti sú úplne zastavené.

• Počkajte na dostatočné ochladenie motora.

• Odpojte konektor zapaľovacej sviečky (obr.24.A).

• Vyberte kľúč (obr.24.C) alebo akumulátor (pri modeloch s ovládaním elektrického štartovania prostredníctvom tlačidla).

• Prečítajte si príslušný návod.

• Používajte vhodný odev, pracovné rukavice a ochranné okuliare.

• Intervaly údržby a jednotlivé úkony sú zhrnuté v tabuľke  „Tabuľka údržby“. Informácie v tabuľke majú pomôcť  zachovať účinnosť a bezpečnostnú úroveň vášho stroja.  Sú v nej zhrnuté základné úkony s uvedením intervalu,  s ktorým má byť každý z nich vykonaný. Vykonajte  príslušný úkon podľa toho, ktorý z dvoch termínov  na vykonanie údržby bude dosiahnutý ako prvý.

• Použitie neoriginálnych náhradných dielov a  príslušenstva a/alebo ich nesprávna montáž by mohli  mať negatívny dopad na činnosť a na bezpečnosť  stroja. Výrobca odmieta akúkoľvek zodpovednosť  v prípade nehody, ublíženia na zdraví osôb a škôd  na majetku, spôsobených uvedenými výrobkami.

• Originálne náhradné diely je možné zadovážiť v dielňach  servisnej služby a u autorizovaných predajcov. DÔLEŽITÁ INFORMÁCIA Všetky úkony údržby a nastavovania, ktoré nie sú popísané v tomto návode, musia byť vykonané vašim Predajcom alebo Špecializovaným strediskom.

7.2 DOPLNENIE PALIVA

Uveďte stroj do vodorovnej polohy tak,  aby bol dobre opretý o terén. Doplnenie paliva musí prebiehať pri zastavenom stroji a s odpojeným konektorom zapaľovacej sviečky. Palivo doplňujte podľa pokynov  uvedených v návode k motoru. Stroje s možnosťou skladovania vo zvislej polohe (kap. 9.1) majú palivovú nádrž s indikátorom hladiny paliva. Nenapĺňajte nádrž nad spodnú časť indikátora hladiny (obr.21.A). DÔLEŽITÁ INFORMÁCIA Dávajte pozor, aby ste nerozliali benzín na plastové časti motora alebo stroja, ktoré by sa tak mohli poškodiť; ak k tomu dôjde, okamžite rozliaty benzín očistite. Záruka sa nevzťahuje na poškodenie plastových častí benzínom. POZNÁMKA Palivo časom degraduje a preto nesmie zostať v nádrži dlhšie ako 30 dní. Pred dlhodobým uskladnením doplňte do nádrže také množstvo paliva, ktoré zužitkujete pri poslednom použití kosačky(kap. 9).

7.3 KONTROLA/DOPLNENIE OLEJA MOTORA

Motorový olej doplňte podľa pokynov  uvedených v návode k motoru. Na zabezpečenie správnej činnosti a dlhej životnosti stroja  je dobrým zvykom pravidelne meniť olej motora podľa  intervalov uvedených v Návode k samotnému motoru. Pred opätovným použitím stroja sa uistite, že  ste olej doplnili po stanovenú úroveň.

Po každom použití stroj vyčistite podľa  nasledujúcich pokynov.

7.4.1 Čistenie stroja

• Zakaždým sa uistite, že nasávacie otvory  sú voľné a nie sú upchaté úlomkami.

• Pri čistení skrine nepoužívajte agresívne kvapaliny.

• Odstráňte zvyšky trávy a bahna zachytené vo  vnútri skrine, aby neuschli, pretože by to mohlo  sťažiť prípadné následné uvedenie do činnosti.

• Ak je potrebný prístup k spodnej časti, nakloňte stroj  výhradne na stranu uvedenú v návode k motoru a  postupujte podľa uvedených pokynov. Pred vykonaním  akéhokoľvek zákroku sa uistite, či je stroj stabilný. V prípade bočného alebo zadného vyhadzovania: Ak  je nainštalovaný vychyľovač vyhadzovania, vyberte ho. Pri umývaní vnútra montážneho celku kosiaceho  zariadenia postupujte nižšie uvedeným spôsobom:

1. Zložte zberný kôš.

2. Pripojte hadicu s vodou k príslušnej 

prípojke (obr.22.A).

Pri modeloch s nalakovanou vnútornou časťou  skrine môže dôjsť po určitom čase k odlúpeniu  laku následkom abrazívneho účinku pokosenej  trávy. V takom prípade bezprostredne obnovte  náter použitím antikoróznej farby, aby ste zabránili  tvorbe korózie, ktorá by mohla poškodiť kov.SK - 11

Kontrolujte dotiahnutie skrutiek a matíc, aby  bola činnosť stroja neustále bezpečná.

Akumulátor sa dodáva pre modely s elektrickým  štartovaním pomocou tlačidla Pokyny ohľadom  výdrže, dobíjania, skladovania a  údržby  akumulátora sú uvedené v návode k motoru. Pri motoroch (obr.17.A.3) nie je treba akumulátor  dobíjať. Iba v núdzových prípadoch ho možno  dobiť pomocou externého nabíjacieho zariadenia  USB (nie je súčasťou dodávky). Postupujte podľa  pokynov uvedených v návode k motoru

Pred vykonaním akejkoľvek kontroly, čistenia ale- bo údržby/nastavenia stroja:

• Uistite sa, že všetky pohybujúce sa súčasti sú úplne zastavené.

• Počkajte na dostatočné ochladenie motora.

• Odpojte konektor zapaľovacej sviečky (obr.24.A).

• Vyberte kľúč (obr.24.C) alebo akumulátor (pri modeloch s ovládaním elektrického štartovania prostredníctvom tlačidla).

• Prečítajte si príslušný návod.

• Používajte vhodný odev, pracovné rukavice a ochranné okuliare.

8.1 KOSIACE ZARIADENIE

Zle nabrúsené kosiace zariadenie vytrháva  trávu, a tým spôsobuje zažltnutie trávnika. Nedotýkajte sa kosiaceho zariadenia, kým nebol vytiahnutý kľúč a kým kosiace zariadenie nie je úplne zastavené. Všetky úkony, týkajúce sa kosiacich zariadení (demontáž, ostrenie, vyváženie, opravu, spätná montáž a/alebo výmena) predstavujú veľmi náročné práce, ktoré vyžadujú špecické znalosti a použitie vhodného náradia, z bezpečnostných dôvodov je preto potrebné, aby boli vždy vykonané v Špecializovanom stredisku. Kosiace zariadenie, ktoré je poškodené, ohnuté alebo opotrebované, vymeňte vždy ako celok aj so skrutkami, aby bolo zachované vyváženie. DÔLEŽITÁ INFORMÁCIA Vždy používajte originálne kosiace zariadenia, ktorých kód je uvedený aj v tabuľke „Technické parametre“. Vzhľadom na vývoj výrobku sa môže stať, že kosiace  zariadenie, uvedené v tabuľke technických údajov, bude  časom nahradené iným, s obdobnými parametrami,  mierou bezpečnosti a s možnosťou zameniteľnosti.

Keď sa chystáte stroj uskladniť:

1. Naštartujte motor a nechajte ho v chode na 

voľnobehu, až kým sa nezastaví, aby spotreboval  všetko palivo, ktoré zostalo v karburátore.

2. Nechajte motor vychladnúť.

(pri modeloch s ovládaním elektrického  štartovania prostredníctvom tlačidla).

5. Dôkladne očistite stroj (ods. 7.4).

6. Skontrolujte, či stroj nie je poškodený. V prípade 

• Chránený pred poveternostnými vplyvmi.

• Podľa možností prikrytý plachtou.

• Na mieste, ktoré nie je prístupné deťom.

V prípade potreby môžu byť niektoré modely  (viď Tabuľka technických parametrov)  skladované vo zvislej polohe (obr.25.0). Neskladujte stroj vo zvislej polohe s nádržou naplnenou nad spodnú časť indikátora hladiny paliva (obr.21.A). Postupujte nasledovne:

1. Spusťte skriňu do polohy kosenia “3” (ods. 5.7).

2. Pre zmenu výšky rukoväte z pracovnej polohy 

Stroj uskladnite tak, aby bolo kosiace zariade- nie nasmerované ku stene, alebo aby bolo vhodne zakryté a aby tak nepredstavovalo nebezpečenstvo pre osoby, deti alebo zvieratá pri náhodnom kontakte.SK - 12 Stroj neskladuje v polohe s väčším uhlom, ako je uhol odpovedajúci zvislej polohe (90°); v opačnom prípade by mohlo dôjsť k úniku paliva z palivovej nádrže. Neuskladňujte stroje vo zvislej polohe, ak nebo- li pre takýto spôsob uskladnenia navrhnuté.

• Uistite sa, že všetky pohybujúce sa  súčasti sú úplne zastavené.

• Odpojte konektor zapaľovacej sviečky (obr.24.A).

• Vyberte kľúč (obr.24.C) alebo akumulátor  (pri modeloch s ovládaním elektrického  štartovania prostredníctvom tlačidla).

• Použite hrubé pracovné rukavice.

• Uchopte stroj v bezpečných miestach, pričom  majte na pamäti jeho hmotnosť a jej rozloženie.

• Požiadajte o pomoc vhodný počet osôb, úmerný  hmotnosti stroja a typu prepravného prostriedku  alebo charakteru miesta, do ktorého má byť stroj  umiestnený, alebo z ktorého má byť premiestnený.

• Zabezpečte, aby pri premiestňovaní stroja  nedošlo ku škodám ani k zraneniu. Pri preprave stroja na kamióne alebo prívese je potrebné:

• Použiť prístupové rampy, ktoré sú  odolné, dostatočne široké a dlhé.

• Naložiť stroj s vypnutým motorom, s  pomocou vhodného počtu osôb.

• Riadne ho pripevniť k prepravnému prostriedku lanami  alebo reťazami, aby sa zabránilo jeho prevráteniu. Stroje, ktoré je možné uskladniť vo zvislej po- lohe, v tejto polohe neprevážajte.

11. SERVISNÁ SLUŽBA A OPRAVY

V tomto návode sú uvedené všetky pokyny, potrebné  pre obsluhu stroja a pre správnu základnú údržbu,  ktorú môže vykonávať užívateľ. Všetky úkony údržby  a nastavovania, ktoré nie sú popísané v tomto  návode, musia byť vykonávané vaším Predajcom  alebo Špecializovaným strediskom, ktoré disponuje  potrebnými znalosťami a vybavením, potrebným  na správne vykonanie uvedených úkonov, pri  dodržaní pôvodnej bezpečnostnej úrovne stroja. Úkony vykonávané v neautorizovaných dielňach alebo  úkony vykonávané nekvalikovaným personálom budú  mať za následok ukončenie platnosti Záruky a zrušenie  akejkoľvek povinnosti alebo zodpovednosti Výrobcu.

• Opravy a údržbu v záruke môžu vykonávať  len autorizované servisné dielne.

• Autorizované servisné dielne používajú výhradne  originálne náhradné diely. Originálne náhradné diely a  príslušenstvo boli vyvinuté špecicky pre dané stroje.

• Nie je dovolené používať neoriginálne náhradné  diely a príslušenstvo. Použitie neoriginálnych  náhradných dielov a príslušenstva ohrozuje  bezpečnosť stroja a zbavuje výrobcu akejkoľvek  povinnosti alebo zodpovednosti.

12. ZÁRUČNÉ PODMIENKY

Záručné podmienky sú určené výhradne pre  spotrebiteľov, t.j. neprofesionálnych používateľov. Záruka sa vzťahuje na všetky chyby materiálov a výrobné  chyby, ktoré boli potvrdené počas záručnej doby vašim  Predajcom alebo Špecializovaným strediskom. Záručné podmienky sú obmedzené na opravu alebo  výmenu komponentu, ktorý je považovaný za chybný. Odporúča sa zveriť stroj raz ročne autorizovanej  servisnej dielni kvôli vykonaniu údržby, servisu  a kontroly bezpečnostných prvkov. Záručné podmienky sú podmienené  pravidelnou údržbou stroja. Používateľ musí pozorne dodržiavať všetky  pokyny uvedené v priloženej dokumentácii. Záruka sa nevzťahuje na škody spôsobené:

• Neoboznámením sa so sprievodnou  dokumentáciou (Návody).

• Profesionálnym použitím.

• Nepozornosťou a nedbanlivosťou.

• Externou príčinou (blesk, nárazy, prítomnosť  cudzích telies vo vnútri stroja) alebo nehodou.

• Použitím a montážou, ktoré sú nevhodné  alebo nie sú dovolené výrobcom.

• Použitím neoriginálnych náhradných  dielov (prispôsobené diely).

• Použitím príslušenstva, ktoré nebolo  dodané alebo schválené výrobcom. Táto záruka sa nevzťahuje na:

• Zhoršenie estetického vzhľadu stroja,  spôsobené jeho použitím.

• Látky, olej, benzín, mazací tuk.

• Držiaky kosiacich zariadení.

• Pomocné náklady prípadne súvisiace s aktiváciou  záruky, ako je napríklad presun k používateľovi,  preprava stroja k Predajcovi, prenájom  náhradných zariadení alebo privolanie externej  rmy pre vykonanie všetkých prác údržby. Záruku na tepelné motory, s výnimkou motorov  „ST“, poskytuje výrobca príslušného motora, a to  v rozsahu a za podmienok, ktoré sám stanoví. Používateľ je chránený zákonmi platnými v danej krajine.  Práva používateľa, vyplývajúce zo zákonov platných v  danej krajine, nie sú touto zárukou nijako obmedzené.SK - 13

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obráťte sa na vášho Predajcu. PROBLÉM PRAVDEPODOBNÁ PRĺČINA RIEŠENIE

2. Činnosť motora je 

nepravidelná, nemá  dostatočný výkon  pri zaťažení, alebo  počas pracovnej  činnosti dochádza  k jeho vypnutiu. Upchatý vzduchový lter. Vyčistite a/alebo vymeňte lter  (prečítajte si návod k motoru). Znečistená zapaľovacia sviečka  alebo nesprávna vzdialenosť  medzi elektródami. Skontrolujte sviečku (prečítajte  si návod k motoru). Problémy s karburáciou. Obráťte sa na autorizované servisné stredisko.

4. Pokosená tráva nie 

je zachytávaná do  zberného koša. Kosiace zariadenie narazilo na cudzie teleso a utrpelo úder. Vypnite motor a odpojte konektor  zapaľovacej sviečky. Skontrolujte prípadné poškodenia a obráťte  sa na Servisné stredisko kvôli prípadnej  výmene kosiaceho zariadenia. 8.1). Vnútro skrine je znečistené. Vyčistite vnútro skrine kvôli ľahšiemu  odvádzaniu trávy smerom do  zberného koša (ods. 7.4.2).

5. Kosenie trávy prebieha 

s ťažkosťami. Kosiace zariadenie nie je v dobrom stave. Obráťte sa na Servisné stredisko  kvôli nabrúseniu alebo výmene  kosiaceho zariadenia.

alebo vibrácie počas  pracovnej činnosti. Poškodené alebo povolené časti. Kolík na kosiacom zariadení sa  vysunul von zo svojho uloženia. Zastavte stroj a odpojte kábel  sviečky (obr.24.0). Skontrolujte, či nie je poškodený. Skontrolujte, či niektoré súčasti nie sú  uvoľnené a podľa potreby ich dotiahnite. Nechajte stroj skontrolovať, opraviť,  príp. dajte vymeniť poškodené časti v  autorizovanom servisnom stredisku. Kosiace zariadenie nie je dostatočne  upevnené alebo je poškodené. Vypnite motor a odpojte konektor  zapaľovacej sviečky (obr.24.0). Kontaktujte servisné stredisko a požiadajte  o kontrolu výmenu alebo opravu (ods. 8.1).

n) Osoba ovlaštena za izradu tehničke brošure: o) Mjesto i datum SK (Preklad pôvodného návodu na použitie)

ES vyhlásenie o zhode (Smernica o Strojných zariadeniach 2006/42/ES, Príloha II, časť A)

2. Vyhlasuje na vlastnú zodpovednosť, že stroj:

Kosačka so stojacou obsluhou / kosačka na trávu a) Typ / Základný model c) Výrobné číslo d) Motor: spaľovací motor

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán

j) Čistý inštalovaný výkon n) Osoba autorizovaná na vytvorenie Technického spisu: o) Miesto a Dátum RO (Traducerea manualului fabricantului)
