LIETOŠANAS INSTRUKCIJA Twinclip 955 VR STIGA

No aizmugures ejot vadāma zāliena pļaujmašīna

[2] Nominālā jauda  [3] Maks. dzinēja griešanās ātrums  [4]  Mašīnas masa ar tukšu tvertni [5] Pļaušanas platums (cm)  [7] Griezējierīces kods [8] Skaņas spiediena līmenis (max.) [9] Mērījumu kļūda [10] Izmērītais skaņas intensitātes līmenis  (max.) [11] Garantētais skaņas intensitātes līmenis  [12] Vibrāciju līmenis (max.)

[13] PIEDERUMI PĒC PASŪTĪJUMA

[14] "Mulčēšanas" komplekts [15]  PAPILDAPRĪKOJUMS [16]  Glabāšana vertikālā stāvoklī (*) Svara diapazonu nosaka izmantotā  dzinēja tips un mašīnas kongurācija * Precīza vērtība ir norādīta mašīnas  identikācijas datu plāksnītē. ** ar "Vibe Control System" [1] MK - ТЕХНИЧКИ ПОДАТОЦИ [2]  Номинална моќност  [3]  Максимална брзина на работа на 

UZMANĪBU: PIRMS MAŠĪNAS LIETOŠANAS RŪPĪGI IZLASIET ŠO INSTRUKCIJU. Saglabājiet, jo tā var noderēt arī nākotnē. SATURS

Rokasgrāmatas tekstā daži paragrā, kuros ir izklāstīta  īpaši svarīga informācija par drošību vai pareizu lietošanu,  ir dažādos veidos izcelti, saskaņā ar šādiem kritērijiem: PIEZĪME VAI SVARĪGI satur precizējumus vai skaidrojumus iepriekš izklāstītai informācijai ar nolūku nesabojāt mašīnu vai neizraisīt zaudējumus. Ar simbolu   apzīmē bīstamību. Brīdinājuma  neievērošanas gadījumā jūs vai trešās personas var gūt  traumas un/vai iekārta var tikt bojāta. Paragrā, kas apvilkti ar taisnstūri, kura malas sastāv  no pelēkiem punktiem, attiecas uz opcionāliem  raksturlielumiem, kas nav pieejami visos modeļos,  kas tiek apskatīti šajā rokasgrāmatā. Pārbaudiet,  vai raksturlielums attiecas uz jūsu modeli. Visi virzienu apzīmējumi, tādi kā "priekšā", "aizmugurē",  "pa labi" un "pa kreisi" attiecas uz sēdošu operatoru.

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt. Attēlos redzamās detaļas ir apzīmētas  ar burtiem A, B, C utt. Atsauce uz detaļu C 2. attēlā tiek apzīmēta kā:  “Skatīt att. 2.C” vai vienkārši “(att. 2.C)”. Attēliem ir ilustratīvs raksturs. Faktiski uzstādītās  detaļas var atšķirties no attēlotajām.

Rokasgrāmata ir sadalīta nodaļās un paragrāfos.  Paragrāfa “2.1 Apmācība” virsraksts ir nodaļas “2. Drošības noteikumi” apakšvirsraksts. Atsauces  uz virsrakstiem vai paragrāem ir apzīmētas  ar saīsinājumiem nod. vai par. un ar attiecīgo  numuru. Piemērs: “nod. 2” vai “par. 2.1”

Iepazīstieties ar mašīnas vadības orgāniem un ar to pareizu izmantošanu. Iemācieties ātri apturēt dzinēju. Šo norādījumu un brīdinājumu neievērošana var izraisīt ugunsgrēkus un/vai smagas traumas.

  7.1  Vispārēja informācija .......................................... 9

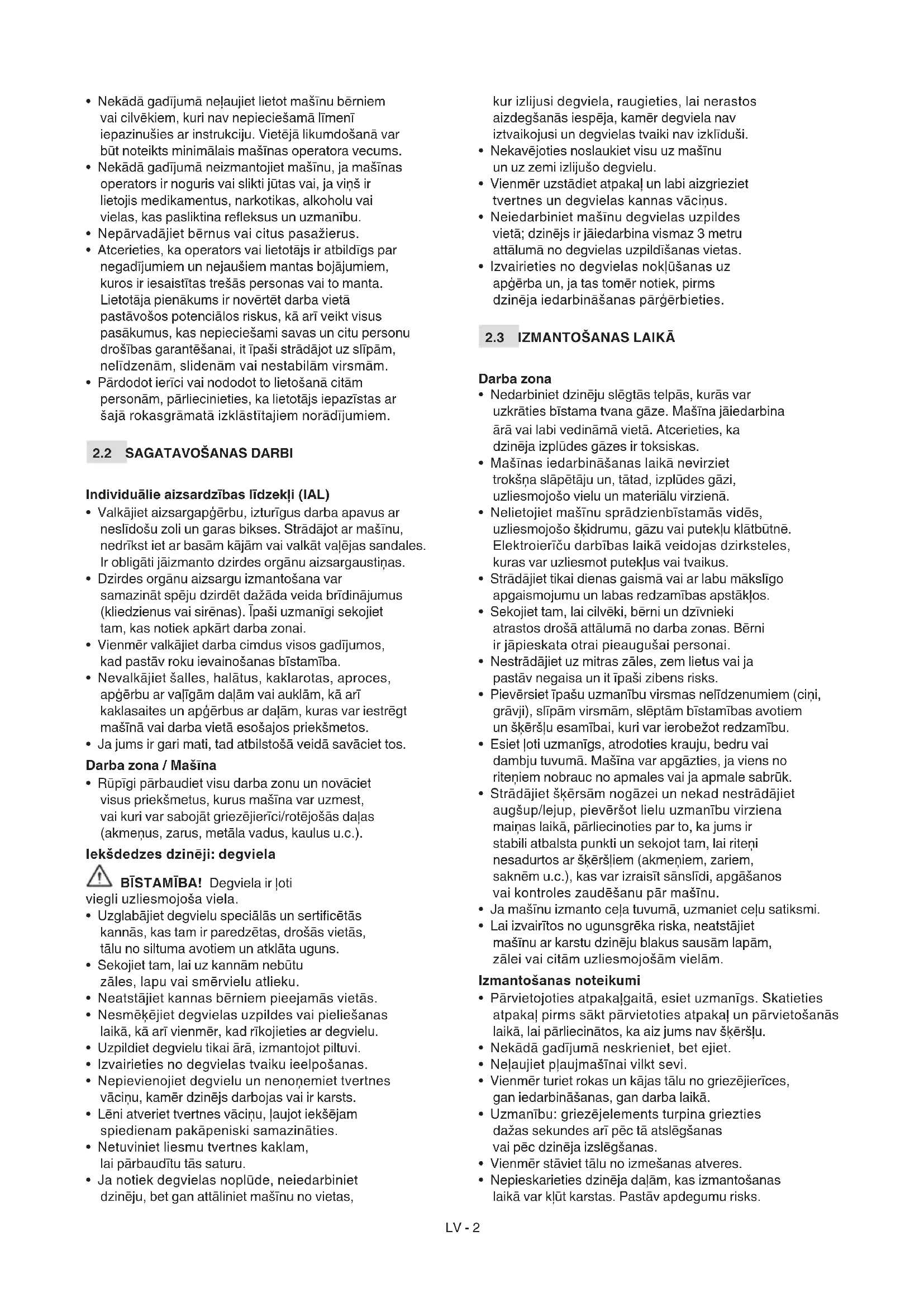

• Nekādā gadījumā neļaujiet lietot mašīnu bērniem  vai cilvēkiem, kuri nav nepieciešamā līmenī  iepazinušies ar instrukciju. Vietējā likumdošanā var  būt noteikts minimālais mašīnas operatora vecums.

• Nekādā gadījumā neizmantojiet mašīnu, ja mašīnas  operators ir noguris vai slikti jūtas vai, ja viņš ir  lietojis medikamentus, narkotikas, alkoholu vai  vielas, kas pasliktina reeksus un uzmanību.

• Nepārvadājiet bērnus vai citus pasažierus.

• Atcerieties, ka operators vai lietotājs ir atbildīgs par  negadījumiem un nejaušiem mantas bojājumiem,  kuros ir iesaistītas trešās personas vai to manta.  Lietotāja pienākums ir novērtēt darba vietā  pastāvošos potenciālos riskus, kā arī veikt visus  pasākumus, kas nepieciešami savas un citu personu  drošības garantēšanai, it īpaši strādājot uz slīpām,  nelīdzenām, slidenām vai nestabilām virsmām.

• Pārdodot ierīci vai nododot to lietošanā citām  personām, pārliecinieties, ka lietotājs iepazīstas ar  šajā rokasgrāmatā izklāstītajiem norādījumiem.

2.2 SAGATAVOŠANAS DARBI

Individuālie aizsardzības līdzekļi (IAL)

• Valkājiet aizsargapģērbu, izturīgus darba apavus ar  neslīdošu zoli un garas bikses. Strādājot ar mašīnu,  nedrīkst iet ar basām kājām vai valkāt vaļējas sandales.  Ir obligāti jāizmanto dzirdes orgānu aizsargaustiņas.

• Dzirdes orgānu aizsargu izmantošana var  samazināt spēju dzirdēt dažāda veida brīdinājumus  (kliedzienus vai sirēnas). Īpaši uzmanīgi sekojiet  tam, kas notiek apkārt darba zonai.

• Vienmēr valkājiet darba cimdus visos gadījumos,  kad pastāv roku ievainošanas bīstamība.

• Nevalkājiet šalles, halātus, kaklarotas, aproces,  apģērbu ar vaļīgām daļām vai auklām, kā arī  kaklasaites un apģērbus ar daļām, kuras var iestrēgt  mašīnā vai darba vietā esošajos priekšmetos.

• Ja jums ir gari mati, tad atbilstošā veidā savāciet tos. Darba zona / Mašīna

• Rūpīgi pārbaudiet visu darba zonu un novāciet  visus priekšmetus, kurus mašīna var uzmest,  vai kuri var sabojāt griezējierīci/rotējošās daļas  (akmeņus, zarus, metāla vadus, kaulus u.c.). Iekšdedzes dzinēji: degviela BĪSTAMĪBA!  Degviela ir ļoti  viegli uzliesmojoša viela.

• Uzglabājiet degvielu speciālās un serticētās  kannās, kas tam ir paredzētas, drošās vietās,  tālu no siltuma avotiem un atklāta uguns.

• Sekojiet tam, lai uz kannām nebūtu  zāles, lapu vai smērvielu atlieku.

• Neatstājiet kannas bērniem pieejamās vietās.

• Nesmēķējiet degvielas uzpildes vai pieliešanas  laikā, kā arī vienmēr, kad rīkojieties ar degvielu.

• Uzpildiet degvielu tikai ārā, izmantojot piltuvi.

• Izvairieties no degvielas tvaiku ieelpošanas.

• Nepievienojiet degvielu un nenoņemiet tvertnes  vāciņu, kamēr dzinējs darbojas vai ir karsts.

• Lēni atveriet tvertnes vāciņu, ļaujot iekšējam  spiedienam pakāpeniski samazināties.

• Netuviniet liesmu tvertnes kaklam,  lai pārbaudītu tās saturu.

• Ja notiek degvielas noplūde, neiedarbiniet  dzinēju, bet gan attāliniet mašīnu no vietas,  kur izlijusi degviela, raugieties, lai nerastos  aizdegšanās iespēja, kamēr degviela nav  iztvaikojusi un degvielas tvaiki nav izklīduši.

• Nekavējoties noslaukiet visu uz mašīnu  un uz zemi izlijušo degvielu.

• Vienmēr uzstādiet atpakaļ un labi aizgrieziet  tvertnes un degvielas kannas vāciņus.

• Neiedarbiniet mašīnu degvielas uzpildes  vietā; dzinējs ir jāiedarbina vismaz 3 metru  attālumā no degvielas uzpildīšanas vietas.

• Izvairieties no degvielas nokļūšanas uz  apģērba un, ja tas tomēr notiek, pirms  dzinēja iedarbināšanas pārģērbieties.

• Nedarbiniet dzinēju slēgtās telpās, kurās var  uzkrāties bīstama tvana gāze. Mašīna jāiedarbina  ārā vai labi vedināmā vietā. Atcerieties, ka  dzinēja izplūdes gāzes ir toksiskas.

• Mašīnas iedarbināšanas laikā nevirziet  trokšņa slāpētāju un, tātad, izplūdes gāzi,  uzliesmojošo vielu un materiālu virzienā.

• Nelietojiet mašīnu sprādzienbīstamās vidēs,  uzliesmojošo šķidrumu, gāzu vai putekļu klātbūtnē.  Elektroierīču darbības laikā veidojas dzirksteles,  kuras var uzliesmot putekļus vai tvaikus.

• Strādājiet tikai dienas gaismā vai ar labu mākslīgo  apgaismojumu un labas redzamības apstākļos.

• Sekojiet tam, lai cilvēki, bērni un dzīvnieki  atrastos drošā attālumā no darba zonas. Bērni  ir jāpieskata otrai pieaugušai personai.

• Nestrādājiet uz mitras zāles, zem lietus vai ja  pastāv negaisa un it īpaši zibens risks.

• Pievērsiet īpašu uzmanību virsmas nelīdzenumiem (ciņi,  grāvji), slīpām virsmām, slēptām bīstamības avotiem  un šķēršļu esamībai, kuri var ierobežot redzamību.

• Esiet ļoti uzmanīgs, atrodoties krauju, bedru vai  dambju tuvumā. Mašīna var apgāzties, ja viens no  riteņiem nobrauc no apmales vai ja apmale sabrūk.

• Strādājiet šķērsām nogāzei un nekad nestrādājiet  augšup/lejup, pievēršot lielu uzmanību virziena  maiņas laikā, pārliecinoties par to, ka jums ir  stabili atbalsta punkti un sekojot tam, lai riteņi  nesadurtos ar šķēršļiem (akmeņiem, zariem,  saknēm u.c.), kas var izraisīt sānslīdi, apgāšanos  vai kontroles zaudēšanu pār mašīnu.

• Ja mašīnu izmanto ceļa tuvumā, uzmaniet ceļu satiksmi.

• Lai izvairītos no ugunsgrēka riska, neatstājiet  mašīnu ar karstu dzinēju blakus sausām lapām,  zālei vai citām uzliesmojošām vielām. Izmantošanas noteikumi

• Pārvietojoties atpakaļgaitā, esiet uzmanīgs. Skatieties  atpakaļ pirms sākt pārvietoties atpakaļ un pārvietošanās  laikā, lai pārliecinātos, ka aiz jums nav šķēršļu.

• Nekādā gadījumā neskrieniet, bet ejiet.

• Neļaujiet pļaujmašīnai vilkt sevi.

• Vienmēr turiet rokas un kājas tālu no griezējierīces,  gan iedarbināšanas, gan darba laikā.

• Uzmanību: griezējelements turpina griezties  dažas sekundes arī pēc tā atslēgšanas  vai pēc dzinēja izslēgšanas.

• Vienmēr stāviet tālu no izmešanas atveres.

• Nepieskarieties dzinēja daļām, kas izmantošanas  laikā var kļūt karstas. Pastāv apdegumu risks.LV - 3 Ja darba laikā rodas bojājumi vai negadījumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu per- sonu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt. Izmantošanas ierobežojumi

• Nekādā gadījumā neizmantojiet mašīnu, ja  aizsargi ir bojāti, nav uzstādīti vai nav pareizi  izvietoti (savākšanas maiss, sāniskās izmešanas  aizsargs, aizmugurējās izmešanas aizsargs).

• Neizmantojiet mašīnu, ja piederumi/instrumenti  nav uzstādīti paredzētajās vietās.

• Neizslēdziet, neatvienojiet, nenoņemiet  un nemodicējiet uzstādītās drošības  sistēmas/mikroslēdžus.

• Nemainiet dzinēja iestatījumus un neļaujiet  apgriezieniem pārsniegt pieļaujamo  robežvērtību. Dzinēja izmantošana pārāk lielā  ātrumā palielina traumu gūšanas risku.

• Nepakļaujiet mašīnu pārmērīgai slodzei un  neizmantojiet maza izmēra mašīnu smagu darbu  veikšanai; atbilstošās mašīnas izmantošana  samazina riskus un uzlabo darba kvalitāti.

Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet  mašīnu, lai tās drošība un raksturlielumi nesamazinātos. Tehniskā apkope

• Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas  ir nodilušas vai bojātas. Bojātas vai nodilušas  detaļas ir nepieciešams nomainīt, nevis labot.

• Lai samazinātu ugunsgrēka risku, regulāri pārbaudiet,  vai nav eļļas un/vai degvielas noplūdes.

• Mašīnas regulēšanas laikā īpašu uzmanību  pievērsiet tam, lai pirksti neiekļūtu starp kustīgo  griezējierīci un mašīnas nekustīgām daļām. Trokšņa un vibrācijas līmenis, kas norādīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sa- sniedzamas mašīnas izmantošanas laikā. Nelīdzsvarota griezējelementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšņa līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārmērīga trokšņa vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas teh- nisko apkopi, izmantojiet prettrokšņa austiņas, darba laikā taisiet pauzes. Uzglabāšana

• Neuzpildiet mašīnas tvertni ar degvielu tādā  vietā, kur degvielas tvaiki var saskarties ar  liesmu, dzirksteli vai spēcīgu siltuma avotu.

• Lai samazinātu ugunsgrēka risku, neatstājiet  telpā tvertnes ar atkritumiem.

2.5 APKĀRTĒJĀS VIDES AIZSARDZĪBA

Mašīnas īpašniekam ir jārūpējas par vides aizsardzību,  izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam.

• Centieties nekļūt par jūsu kaimiņu traucējumu  cēloni. Izmantojiet mašīnu tikai piemērotā laikā  (neizmantojiet to agri no rīta vai vēlā vakarā,  kad jūs varat traucēt citiem cilvēkiem).

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas  uz iepakojuma materiālu, bojāto daļu vai citu vidi  piesārņojošo materiālu pārstrādi; šos atkritumus  nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie  ir jānogādā uz specializētajiem atkritumu savākšanas  centriem, kas nodrošina atkritumu utilizāciju.

• Rūpīgi ievērojiet vietējo likumdošanu, kas  attiecas uz atkritumu utilizāciju.

• Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet  to ārā, bet sazinieties ar atkritumu savākšanas centru  saskaņā ar vietējās likumdošanas prasībām.

Šī mašīna ir stumjama zālienu pļaujmašīna. Mašīnas galvenā sastāvdaļa ir dzinējs, kas  darbina griezējierīci, kas atrodas aiz aizsargvāka,  kā arī tā ir aprīkota ar riteņiem un rokturi. Operators var vadīt mašīnu un darbināt galvenās vadības  ierīces, visu laiku atrodoties aiz roktura, tātad vienmēr  esot drošā attālumā no rotējošās griezējierīces. Ja operators attālinās no mašīnas, dzinējs un rotējošā  griezējierīce tiek apturēta dažu sekunžu laikā.

3.1.1 Paredzētais izmantošanas veids

Šī mašīna ir paredzēta zāles pļaušanai (un savākšanai)  dārzos un zālienos, kuru izmērs atbilst pļaušanas  jaudai, operatoram pārvietojoties ar kājām. Vispārīgas mašīnas iespējas:

1. Pļaut zāli un savākt to savākšanas maisā.

2. Pļaut zāli un izmest to uz zemes no 

aizmugures (ja paredzēts).

3. Pļaut zāli un izmest to sāniski (ja paredzēts).

4. Pļaut zāli, sasmalcināt to un izkliedēt uz 

zemes ("mulčēšana" – ja paredzēts). Noteiktu piederumu izmantošana, kurus ražotājs  piedāvā kā standartaprīkojumu vai atsevišķi nopērkamu  aprīkojumu, ļauj veikt šo darbu, izmantojot dažādas  metodes, kas aprakstītas šajā rokasgrāmatā vai  instrukcijās, kas tiek piegādātas kopā ar piederumiem.

3.1.2 Nepareiza lietošana

Mašīnas izmantošana jebkādiem citiem mērķiem,  kas nav minēti augstāk, var būt bīstama un var  radīt ievainojumus un/vai bojāt mantu. Par nepareizu lietošanu tiek uzskatīts (tikai  piemēra labad, saraksts nav pilns):

• Citu personu, bērnu vai dzīvnieku pārvadāšana  mašīnā, jo viņi var izkrist un gūt nopietnas  traumas vai traucēt drošā veidā vadīt mašīnu.

• Braukšana ar mašīnu.

• Mašīnas izmantošana kravas vilkšanai vai stumšanai.

• Griezējierīces ieslēgšana vietās bez zāles.

• Mašīnas izmantošana lapu vai atgriezumu savākšanai.LV - 4

• Mašīnas izmantošana dzīvžoga izlīdzināšanai  vai augu pļaušanai, kas nav zāle.

• Mašīnas izmantošana vienlaicīgi vairākām personām. SVARĪGI Mašīnas nepareiza lietošana izraisa garantijas anulēšanu un atbrīvo Ražotāju no jebkāda veida atbildības, padarot lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu mantas bojājumiem vai gūtajām traumām.

3.1.3 Lietotāja tips

Šī mašīna ir paredzēta patērētājiem, jeb  neprofesionāliem lietotājiem. Tā ir paredzēta “neprofesionālai lietošanai”. SVARĪGI Mašīnu drīkst izmantot tikai viens operators.

Uz mašīnas ir atrodami dažādi simboli (att.2.0). Tie ir  nepieciešami, lai atgādinātu operatoram par pareizu  rīcību, par to, ka izmantošanas laikā jābūt uzmanīgam  un jāievēro nepieciešamie piesardzības pasākumi. Simbolu nozīme: Uzmanību! Uzmanīgi izlasiet  instrukciju pirms mašīnas lietošanas. Brīdinājums! Neievietojiet rokas vai kājas  nodalījumā, kurā atrodas griezējierīce.  Pirms jebkādu tehniskās apkopes vai  remonta darbu veikšanas, atvienojiet  sveces vada uzgali un izlasiet instrukciju. Bīstamība! Priekšmetu izmešanas risks. Ierīces lietošanas laikā darba  zonā nedrīkst atrasties cilvēki. Bīstamība! Sagriešanās risks. Kustīgā  griezējierīce.  Neievietojiet rokas vai kājas  nodalījumā, kurā atrodas griezējierīce. SVARĪGI Ir jānomaina uzlīmes, kuras ir bojātas vai nav salasāmas. Pasūtiet jaunas uzlīmes autorizētajā servisa centrā.

3.3 IDENTIFIKĀCIJAS PLĀKSNĪTE

Identikācijas plāksnītē ir atrodami šādi dati (att.1.0).

1. Skaņas jaudas līmenis.

2. CE atbilstības marķējums.

3. Izgatavošanas gads.

6. Ražotāja nosaukums un adrese.

8. Nominālā jauda un maksimālais 

dzinēja griešanās ātrums.

9. Mašīnas masa ar tukšu tvertni kilogramos.

Pierakstiet mašīnas identikācijas datus attiecīgajos  laukos tabulā, kas atrodama uz aizmugurējiem vākiem. SVARĪGI Katru reizi, kad sazināties ar autorizēto servisa centru, izmantojiet etiķetē norādītos identikācijas datus. SVARĪGI Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēs.

3.4 GALVENĀS SASTĀVDAĻAS

Turpmāk ir norādītas mašīnas galvenās  sastāvdaļas un to funkcijas (att.1.0): A. Šasija: tas ir korpuss, kurā ir  ietverta rotējošā griezējierīce. B. Dzinējs: nodrošina gan griezējierīces,  gan riteņu kustību (ja paredzēts). C. Griezējierīce: tā ir zāles pļaušanai  paredzētā detaļa. D. Aizmugurējās izmešanas aizsargs: šī  aizsargierīce neļauj priekšmetiem, kuri var nonākt  saskarē ar asmeni, tikt izmestiem tālu no mašīnas. E. Aizmugurējās izmešanas deektors (ja tas ir paredzēts): to izmanto ne tikai zāles  aizmugurējai izmešanai uz zemes, bet arī kā  drošības elementu, kas neļauj priekšmetiem,  kas nonāk saskarē ar griezējierīci, tikt  uzmestiem lielā attālumā no mašīnas. F. Sāniskās izmešanas aizsargs (ja tas ir paredzēts): šī aizsargierīce neļauj  priekšmetiem, kuri var nonākt saskarē ar  asmeni, tikt izmestiem tālu no mašīnas. G. Sāniskās izmešanas deektors (ja tas ir paredzēts): to izmanto ne tikai zāles  sāniskai izmešanai uz zemes, bet arī kā  drošības elementu, kas neļauj priekšmetiem,  kas nonāk saskarē ar griezējierīci, tikt  izmestiem lielā attālumā no mašīnas. H. Savākšanas maiss: to izmanto ne tikai  nopļautās zāles savākšanai, bet arī kā  drošības elementu, jo tas neļauj priekšmetiem,  kas nonāk saskarē ar griezējierīci, tikt  uzmestiem lielā attālumā no mašīnas.

I. Rokturis: operatora darba vieta. Tā garumam 

jābūt tādam, lai operators darba laikā vienmēr  būtu drošā attālumā no rotējošas griezējierīces. J. Dzinēja / griezējierīces bremzes svira: Šī  svira ļauj iedarbināt/apturēt dzinēju vienlaicīgi  ar to ieslēdzot/izslēdzot griezējierīci. K. Piedziņas ieslēgšanas svira: ar šo  sviru ieslēdz riteņu piedziņu, kas ļauj  mašīnai pārvietoties uz priekšu.

Obligātie drošības noteikumi ir izklāstīti 2. nod. Rūpīgi ievērojiet šos norādījumus, lai izvairītos no no- pietniem riskiem vai bīstamām situācijām. Uzglabāšanas un transportēšanas iemeslu dēļ  dažas mašīnas sastāvdaļas nav samontētas uzreiz  rūpnīcā, bet tās ir jāsamontē pēc iepakojuma  noņemšanas, ievērojot sekojošus norādījumus. Izpakošana un montāža ir jāpabeidz uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojuma pārvietošanai, lietojot tikaiLV - 5 piemērotus piederumus. Neizmantojiet mašīnu, kamēr nav izpildīti norādījumi, kas minēti nodaļā “MONTĀŽA”.

4.1 MONTĀŽAS SASTĀVDAĻAS

Iepakojumā ir iekļautas montāžas sastāvdaļas.

1. Uzmanīgi atveriet iepakojumu, lai 

nepazaudētu sastāvdaļas.

2. Izlasiet kastē esošo dokumentāciju, 

tai skaitā šo instrukciju.

3. Izņemiet no kastes visas sastāvdaļas, 

5. Utilizējiet kasti un iepakojumu, 

ievērojot vietējo likumdošanu.

Maiss ir piegādāts saliktā veidā. Pārliecinieties, ka sastāvdaļas ir pareizi  saliktas (att.3.A) (tips “I” - “II”).

Uzmanīgi atveriet rokturi darba pozīcijā (att.4.A). Ievietojiet iedarbināšanas auklu apakšējā un  augšējā spirālē un pievelciet uzgriezni (att.4.B).

Ļauj manuāli iedarbināt dzinēju (att.5.A).

5.2 ELEKTRISKĀ IEDARBINĀŠANA AR POGU

Nodrošina dzinēja elektrisko  iedarbināšanu (att.5.B).

5.3 AKSELERATORA VADĪBAS IERĪCE

Regulē dzinēja griešanās ātrumu (att.6.A). Plāksnītē norādītās pozīcijas ir šādas:

1. Pilnas jaudas režīms. Jāizmanto 

vienmēr mašīnas darbības laikā.

2. Minimums. To izmanto pārtraukumu 

laikā, ja dzinējs jau ir pietiekoši silts.

3. Gaisa vārsts ir ieslēgts. To izmanto 

auksta dzinēja iedarbināšanai. PIEZĪME Par auksto tiek uzskatīta iedarbināšana, kura tiek veikta vismaz pēc 5 minūtēm pēc dzinēja apturēšanas vai pēc degvielas uzpildīšanas.

5.4 ĀTRUMA VARIATORS

Ātruma variators ļauj regulēt braukšanas ātrumu (att.7.A). Plāksnītē norādītās pozīcijas ir šādas:

1. Maksimālais ātrums.

2. Minimālais ātrums.

SVARĪGI Pārnesumu pārslēgšanas laikā dzinējam jādarbojas un piedziņai jābūt ieslēgtai. Neaiztieciet variatora kloķi, kamēr motors ir izslēgts. Tas var sabojāt variatoru. PIEZĪME Ja mašīna nevirzās uz priekšu, kamēr svira ir uzstādīta pozīcijā « », pietiek pārvietot vadības sviru pozīcijā « » un pēc tam uzreiz pozīcijā « ».

5.5 DZINĒJA / GRIEZĒJIERĪCES BREMZES SVIRA

Šī svira ļauj iedarbināt/apturēt dzinēju vienlaicīgi  ar to ieslēdzot/izslēdzot griezējierīci (att.8.A). STOP 14356687/2 OPC svira (operatora klātbūtnes svira)  ir atlaista: dzinējs apstājas. (8.A att.)

5.6 PIEDZIŅAS IESLĒGŠANAS SVIRA

Ieslēdz riteņu piedziņu, kas ļauj  pārvietot mašīnu uz priekšu.

1. Piedziņa ieslēgta. Pļaujmašīna sāk 

kustību, kad svira ir piespiesta pie  roktura (att.8.B). Atlaižot šo sviru,  pļaujmašīna pārtrauc kustību. Notiek pārraide. (8.B att.) SVARĪGI Dzinēja iedarbināšanas laikā piedziņai jābūt izslēgtai. SVARĪGI Lai izvairītos no transmisijas bojājuma, nevelciet mašīnu atpakaļ, kamēr ir ieslēgta piedziņa.

5.7 PĻAUŠANAS AUGSTUMA REGULĒŠANA

Nolaižot vai paceļot šasiju, zāli var  pļaut dažādos augstumos. Šo operāciju drīkst veikt tikai tad, kamēr griezējierīce ir nekustīga.

• “I” tipa regulēšana.LV - 6 Pļaušanas augstumu regulē, nospiežot pogu  (att.9.A) un paceļot vai nolaižot šasiju vēlamajā  pozīcijā, izmantojot rokturi (att.9.B).

• “II” tipa regulēšana. Pļaušanas augstumu regulē ar atbilstošas sviras palīdzību  (att.9.C), kura paceļ vai nolaiž šasiju vēlamajā pozīcijā.

6. MAŠĪNAS IZMANTOŠANA

Obligātie drošības noteikumi ir izklāstīti 2. nod. Rūpīgi ievērojiet šos norādījumus, lai izvairītos no no- pietniem riskiem vai bīstamām situācijām. SVARĪGI Norādījumus par dzinēja un akumulatora (ja tas ir paredzēts) izmantošanu var atrast attiecīgajās rokasgrāmatās.

6.1 SAGATAVOŠANAS DARBI

Pirms darba uzsākšanas ir jāveic virkne pārbaužu  un darbību, lai pārliecinātos, ka darbs tiek veikts  efektīvi un maksimālajos drošības apstākļos. Novietojiet mašīnu horizontālā stāvoklī  un stabili atbalstiet pret zemi.

6.1.1 Eļļas un benzīna uzpilde

SVARĪGI Mašīna tiek piegādāta bez motoreļļas un degvielas. Pirms mašīnas pirmās lietošanas reizes pēc iegādes,  uzpildiet degvielu un ielejiet eļļu, ievērojot norādījumus  un piesardzības pasākumus, kas izklāstīti dzinēja  ekspluatācijas rokasgrāmatā un 7.2./7.3. par. Pirms katras izmantošanas reizes Pārbaudiet degvielas un eļļas līmeni,  sekojot norādījumiem, kas izklāstīti dzinēja  ekspluatācijas rokasgrāmatā un 7.2./7.3. par.

6.1.2 Mašīnas sagatavošana darbam

PIEZĪME Šī mašīna ļauj pļaut zālienu dažādos veidos; pirms darba sākuma iesakām sagatavot mašīnu saskaņā ar vēlamo pļaušanas metodi. a. Mašīnas sagatavošana pļaušanai un zāles savākšanai savākšanas maisā:

1. Modeļos ar sāniskās izmešanas iespēju: 

pārliecinieties, ka sāniskās izmešanas  aizsargs (att.10.A) ir nolaists un bloķēts  ar drošības sviru (att.10.B).

2. Ievietojiet savākšanas maisu, kā parādīts attēlā 

1. Paceliet aizmugurējās izmešanas aizsargu 

(att.11.A) un pareizi piekabiniet savākšanas  maisu, ievietojot sānu tapiņas vadotnēs,  kas atrodas roktura pamatnē (att.11.B). b. Sagatavošana pļaušanai ar zāles aizmugurējai izmešanai uz zemes:

1. Noņemiet savākšanas maisu.

2. Paceliet aizmugurējās izmešanas 

aizsargu (att.12.A) un piekabiniet  aizmugurējās izmešanas deektoru  (att.12.B) attiecīgajās atverēs,  pārliecinoties, ka tas ir uzstādīts stabili.

3. Modeļos ar sāniskās izmešanas iespēju: 

pārliecinieties, ka sāniskās izmešanas  aizsargs (att.12.C) ir nolaists un bloķēts  ar drošības sviru (att.12.D). Aizmugurējās izmešanas deektora noņemšana:

1. Paceliet aizmugurējās izmešanas 

aizsargu (att.12.A).

2. Paceliet aizmugurējās izmešanas deektoru, 

atkabinot to no atverēm (att.12.B). c. Mašīnas sagatavošana pļaušanai un zāles smalcināšanai ("mulčēšanas" funkcija):

1. Paceliet aizmugurējās izmešanas 

aizsargu (att.13.A) un ievietojiet deektora  aizbāzni (att.13.B) izmešanas atverē.

2. Modeļos ar sāniskās izmešanas iespēju: 

pārliecinieties, ka sāniskās izmešanas  aizsargs (att.12.C) ir nolaists un bloķēts  ar drošības sviru (att.12.D). Lai izņemtu deektora aizbāzni:

1. Paceliet aizmugurējās izmešanas 

d. Sagatavošana pļaušanai ar zāles sāniskajai izmešanai uz zemes:

1. Paceliet aizmugurējās izmešanas 

paceliet sāniskās izmešanas aizsargu (att.14.D).

3. Ievietojiet sāniskās izmešanas deektoru (att.14.E).

4. Aizveriet sāniskās izmešanas aizsargu 

(att.14.D) tā, lai sāniskās izmešanas  deektors (att.14.E) būtu bloķēts. Sāniskās izmešanas deektora noņemšana:

5. Viegli nospiediet drošības sviru (att.14.C) un 

paceliet sāniskās izmešanas aizsargu (att.14.D).

6. Atkabiniet sāniskās izmešanas 

deektoru (att.14.E). Lai izņemtu deektora aizbāzni:

1. Paceliet aizmugurējās izmešanas 

6.1.3 Pļaušanas augstuma regulēšana

Noregulējiet pļaušanas augstumu, kā norādīts (5.7. par.).LV - 7

6.1.4 Roktura augstuma regulēšana

Šo operāciju drīkst veikt tikai tad, kamēr griezējierīce ir nekustīga. Rokturi var uzstādīt vienā no 3 pozīcijām, kuras ir  atzīmētas ar indikatoru roktura pamatnē (att.15.A). Lai izmainītu roktura augstumu, pavelciet  abas sviras roktura malās (att.15.B) (tips  “I”- “II”) un turiet tās šajā pozīcijā. Uzmanīgi pārvietojiet rokturi vēlamajā  augstumā un atlaidiet abas sviras. No darba pozīcijas rokturi var saliekt aizvērtā pozīcijā.

6.2 DROŠĪBAS PĀRBAUDES

Veiciet šādas drošības pārbaudes un pārliecinieties,  ka rezultāti atbilst datiem tabulās. Pirms izmantošanas vienmēr veiciet drošības pārbaudes.

6.2.1 Vispārēja drošības pārbaude

Elements Rezultāts Rokturi Tīri, sausi. Rokturis Pareizi un cieši  piestiprināts pie mašīnas. Griezējierīce Tīra, nav bojāta  vai nodilusi. Aizmugurējās  izmešanas aizsargs;  savākšanas maiss Bez bojājumiem. Nav  bojājumu. Pareizi uzstādīti. Sāniskās izmešanas  aizsargs; sāniskās  izmešanas deektors Bez bojājumiem. Nav  bojājumu. Pareizi uzstādīti. Dzinēja / griezējierīces  bremzes svira Svirai ir jākustas brīvi  un bez pārmērīga spēka  pielietošanas, pēc  atlaišanas tai automātiski  un ātri jāatgriežas  neitrālajā stāvoklī. Iedarbināšanas aukla Uz auklas nedrīkst  būt bojājumu. Mašīnas un griezējierīces  skrūves/uzgriežņi Labi pievilkti (nav  izļodzījušies). Elektrības un sveces vadi Nav bojāti, lai izvairītos  no dzirksteļu rašanās. Sveces uzgalis Nav bojāts un ir pareizi  uzstādīts uz sveces. Mašīna Nav bojājumu vai  nodiluma pazīmju.

6.2.2 Mašīnas darbības pārbaude

1. Iedarbiniet mašīnu 

2. Atlaidiet dzinēja 

/ griezējierīces  bremzes sviru.

2. Svirām ir automātiski 

un ātri jāatgriežas  neitrālā stāvoklī,  dzinējam jāizslēdzas  un griezējierīcei  ir jāapstājas dažu  sekunžu laikā.

1. Iedarbiniet mašīnu 

3. Atlaidiet piedziņas 

2. Riteņi virza mašīnu 

3. Riteņi apstājas un 

mašīna pārtrauc  kustību uz priekšu. Izmēģinājuma brauciens Nav spēcīgas vibrācijas. Nav neparastu trokšņu. Ja jebkurš no rezultātiem atšķirsies no tabulās norādītās informācijas, mašīnu nedrīkst izmantot! Vērsieties servisa centrā, lai veiktu pārbaudes un re- montu.

PIEZĪME Iedarbiniet pļaujmašīnu uz līdzenas virsmas, kurā nav šķēršļu un augstas zāles.

6.3.1 Modeļi ar manuālās

iedarbināšanas rokturi

1. Iedarbinot aukstu dzinēju: pārvietojiet 

akseleratoru “Choke” (gaisa vārsta) ieslēgšanas  pozīcijā (att.6.A) (ja tas ir paredzēts).

2. Piespiediet dzinēja / griezējierīces 

bremzes sviru pie roktura (att.16.A). PIEZĪME Dzinēja / griezējierīces bremzes svira jātur piespiestā stāvoklī, lai izvairītos no dzinēja izslēgšanās.

3. Satveriet iedarbināšanas rokturi un 

iedarbiniet dzinēju, enerģiski pavelkot  iedarbināšanas auklu (att.16.B).

4. Pēc iedarbināšanas uzstādiet akseleratoru pilnas 

jaudas režīma pozīcijā (ja tas ir paredzēts). PIEZĪME Gaisa vārsta vadības ierīces izmantošana, kamēr dzinējs jau ir karsts, var piesārņot sveci un izraisīt dzinēja nevienmērīgu darbību.LV - 8

6.3.2 Modeļi ar elektrisko

iedarbināšanu ar pogu

1. Ievietojiet iekļauto akumulatoru attiecīgajā 

nodalījumā pie dzinēja (att.17.A.1 /  17.A.2). (ievērojiet norādījumus, kas  ietverti dzinēja rokasgrāmatā). Daži modeļi ir aprīkoti ar dzinēju ar neizņemamu  iebūvētu akumulatoru (att.17.A.3).

2. Līdz galam Ievietojiet atslēgu (ja 

tā ir paredzēta) (att.17.B).

3. Piespiediet dzinēja / griezējierīces 

• Indikators  izslēgts  =  akumulators  ir  gan- drīz  pilnībā  izlādējies.  Izpildiet  norādīju- mus,  kas  ietverti  dzinēja  rokasgrāmatā,  lai veiktu ārkārtas uzlādēšanu, izmantojot  ārējo USB uzlādes ierīci (nav iekļauta ma- šīnas komplektācijā). PIEZĪME Dzinēja / griezējierīces bremzes svira jātur piespiestā stāvoklī, lai izvairītos no dzinēja izslēgšanās.

4. Nospiediet iedarbināšanas pogu un turiet to 

nospiestu, kamēr dzinējs netiks iedarbināts.  (at t.17.D). (att.17.A.3) dzinējos akumulatora uzlādes stāvokļa  indikators (1) nodziest. Plašāka informācija par dzinēju ir atrodama dzinēja  rokasgrāmatā.

SVARĪGI Darba laikā vienmēr turieties drošā attālumā no griezējierīces, kas atbilst roktura garumam.

6.4.1 Zāles pļaušana

1. Sāciet kustību un pļaušanu zālainā zonā.

2. Pielāgojiet kustības ātrumu un pļaušanas 

augstumu (5.7. par.) zāliena stāvoklim  (zāles augstumam, blīvumam un mitrumam)  un pļaujamās zāles daudzumam.

3. Zāliena izskats būs labāks, ja pļaušanu 

vienmēr veiksiet vienā augstumā un  pamīšus divos virzienos (att.19.0). “Mulčēšanas" gadījumā vai izmetot zāli no mugurpuses:

• Nekādā gadījumā nepļaujiet pārāk lielu zāles  daudzumu. Vienā piegājienā nepļaujiet vairāk  kā zāles augstuma trešdaļu (att.18.0).

• Sekojiet tam, lai šasija vienmēr būtu tīra (7.4.2. par.). Sāniskās izmešanas gadījumā: iesakām  izvēlēties tādu maršrutu, kas novērš nopļautās  zāles izmešanu uz vēl nenopļautu zāliena daļu.

6.4.2 Padomi zāliena uzturēšanai koptā stāvoklī

• Lai saglabātu smuku, zaļu un mīkstu zālienu, tas ir  regulāri jāpļauj. Zālienā var augt dažāda tipa zāle. Ja  pļaušanu veic regulāri, pārsvarā aug zāles ar spēcīgām  saknēm un tās veido izturīgu zāles segu; un otrādi, ja  pļaušanu neveic bieži, galvenokārt attīstās augstas  un meža zāles (āboliņš, margrietiņas utt.). Pļaušanas  biežumam jāatbilst zāles augšanai, nepieļaujot,  lai starp pļaušanām zāle izaugtu pārāk augsta.

• Optimāls labi kopta zāliena zāles augstums ir apmēram  4-5 cm un vienas pļaušanas laikā nav ieteicams pļaut  vairāk par kopējā augstuma trešdaļu. Ja zāle ir ļoti  augsta, ir labāk veikt pļaušanu divos piegājienos  ar vienas dienas atstarpi; pirmā pļaušana jāveic,  uzstādot griezējierīces maksimālajā augstumā,  otrā pļaušana jāveic vēlamajā augstumā.

• Pārāk zema pļaušana izrauj un retina zāles  segumu, rezultātā uz tā parādīsies „plankumi”.

• Kad laiks ir silts un sauss, ir rekomendēts turēt zāli  nedaudz augstāku, lai samazinātu augsnes žūšanu.

• Vienmēr ir ieteicams pļaut zāli, kad zāliens  ir sauss. Nepļaujiet mitru zāli; tas var  samazināt rotējošās griezējierīces efektivitāti,  jo zāle pie tās pielīp un tiek izrauta.

• Griezējierīcēm jābūt veselām un labi  uzasinātām, lai pļaušana būtu tīra un taisna  un lai zāles gali nekļūtu dzelteni.

6.4.3 Savākšanas maisa iztukšošana

Kad savākšanas maiss (att.1.H) pārpildās, zāles  savākšana vairs nav tik efektīva, un mainās  zāliena pļaujmašīnas radītais troksnis. Gadījumā, ja savākšanas maiss ir aprīkots ar satura indikatoru: Pacelts = tukšs. Nolaists = pilns. Darba laikā, kamēr griezējierīce kustas, ja indikators  ir pacelts, tas nozīmē, ka savākšanas maisā vēl ir  vieta nopļautai zālei; kad tas nolaižas, tas nozīmē,  ka savākšanas maiss ir pilns un tas ir jāiztukšo. Lai izņemtu un iztukšotu savākšanas maisu:

1. Atlaidiet dzinēja / griezējierīces 

bremzes sviru (att.19.A).

2. Uzgaidiet, kamēr griezējierīce apstāsies.

3. Tikai ar "II" tipa maisu

• Paceliet aizmugurējās izmešanas aizsargu  (att.11.B).LV - 9

4. Satveriet rokturi un izņemiet savākšanas 

maisu, turot to vertikālā pozīcijā.

Lai apturētu mašīnu:

1. Atlaidiet dzinēja / griezējierīces 

bremzes sviru (att.20.A).

2. Uzgaidiet, kamēr griezējierīce apstāsies.

Pēc mašīnas apturēšanas paiet dažas sekundes pirms griezējierīce apstājas. Uzreiz pēc izslēgšanas motors var būt ļoti karsts. Nepieskarieties. Pastāv apdegumu gūšanas risks. SVARĪGI Vienmēr apturiet mašīnu:

• Pārvietojot mašīnu starp darba zonām.

• Šķērsojot virsmas bez zāles.

• Katru reizi, kad jāpārvar šķērslis.

• Pirms pļaušanas augstuma regulēšanas.

• Katru reizi, noņemot vai uzstādot savākšanas maisu.

• Katru reizi, noņemot vai uzstādot aizmugurējās izmešanas deektoru (ja paredzēts).

• Katru reizi, noņemot vai uzstādot sāniskās izmešanas deektoru (ja paredzēts).

3. Nospiediet mēlīti (att.24.B) un izņemiet 

apstiprināšanas atslēgu (att.24.C) (modeļi  ar elektrisko iedarbināšanu ar pogu).

4. Ļaujiet dzinējam atdzist, pirms 

novietojat mašīnu jebkādā telpā.

5. Veiciet tīrīšanu (par. 7.4).

6. Pārbaudiet, vai nav izļodzījušos vai bojātu detaļu. 

Nepieciešamības gadījumā nomainiet bojātas detaļas  un pievelciet izļodzījušas skrūves un bultskrūves. SVARĪGI Vienmēr, kad mašīna netiek izmantota vai tiek atstāta bez uzraudzības:

• Atvienojiet vada uzgali no sveces (att.24.A).

• Izņemiet atslēgu (att.24.C) vai akumulatoru (modeļos ar elektrisko iedarbināšanu ar pogu).

Obligātie drošības noteikumi ir izklāstīti 2. nod. Rūpīgi ievērojiet šos norādījumus, lai izvairītos no no- pietniem riskiem vai bīstamām situācijām. Pirms jebkāda veida mašīnas pārbaužu, tīrīšanas vai tehniskās apkopes/remontdarbu veikšanas:

• Pārliecinieties, ka visas kustīgās daļas pilnīgi apstājās.

• Uzgaidiet, kad dzinējs pietiekoši atdzisīs.

• Atvienojiet sveces vada uzgali (att.24.A).

• Izņemiet atslēgu (att.24.C) vai akumulatoru (modeļos ar elektrisko iedarbināšanu ar pogu).

• Izlasiet attiecīgos norādījumus.

• Izmantojiet piemērotu apģērbu, darba cimdus un aizsargbrilles.

• Veicamo darbu veids un biežums ir aprakstīts  “Tehniskās apkopes tabulā”. Šīs tabulas mērķis  ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti  un drošību. Tajā ir norādīti galvenie apkopes  darbi un to veikšanas biežums. Veiciet operācijas  atbilstoši pirmajam norādītajam termiņam.

• Neoriģinālu un/vai nepareizi uzstādītu rezerves daļu  un piederumu izmantošana var negatīvi ietekmēt  mašīnas darbību un drošību. Ražotājs neuzņemas  nekādu atbildību par bojājumiem, negadījumiem  vai traumām, kuras izraisīja minētie izstrādājumi.

• Oriģinālās rezerves daļas ir pieejamas  autorizētajos servisa centros un pie dīleriem. SVARĪGI Visas tehniskās apkopes un regulēšanas operācijas, kas nav aprakstītas šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā.

7.2 DEGVIELAS UZPILDE

Novietojiet mašīnu horizontālā stāvoklī  un stabili atbalstiet pret zemi. Degvielas uzpildes laikā mašīnai jābūt izslēgtai un sveces vada uzgalim jābūt atvienotam. Veiciet degvielas uzpildi, ievērojot dzinēja ekspluatācijas  rokasgrāmatā izklāstītos norādījumu un brīdinājumus. Mašīnas, kuras var uzglabāt vertikālā stāvoklī (9.1. nod.), ir aprīkotas ar degvielas tvertni ar degvie- las līmeņa indikatoru. Neuzpildiet tvertni virs līmeņa indikatora līnijas (att.21.A). SVARĪGI Izvairieties no benzīna izliešanas uz dzinēja vai mašīnas plastmasas daļām, lai nesabojātu tās, un uzreiz noslaukiet izlijušo benzīnu. Garantija neattiecas uz plastmasas daļu bojājumiem benzīna izliešanas dēļ. PIEZĪME Degvielas derīguma termiņš ir ierobežots un tā nedrīkst atrasties tvertnē ilgāk par 30 dienām. Pirms ilgstošas uzglabāšanas ielejiet tvertnē tik degvielas, cik nepieciešams pēdējai izmantošanas reizei (9. nod.).

7.3 MOTOREĻĻAS PĀRBAUDE / PAPILDINĀŠANA

Pārbaudiet/uzpildiet motoreļļu, ievērojot  dzinēja ekspluatācijas rokasgrāmatā  izklāstītos norādījumu un brīdinājumus. Lai nodrošinātu mašīnas apmierinošu un  ilgstošu darbību, ir ieteicams periodiski mainīt  motoreļļu, ievērojot intervālus, kas norādīti  dzinēja ekspluatācijas rokasgrāmatā. Pirms mašīnas lietošanas atsākšanas  pārliecinieties, ka eļļas līmenis tika atjaunots.LV - 10

Katru reizi pēc izmantošanas veiciet tīrīšanu,  ievērojot šādus norādījumus.

7.4.1 Mašīnas tīrīšana

• Vienmēr pārbaudiet, vai gaisa  ieņēmējos nav zāles atlieku.

• Šasijas tīrīšanai neizmantojiet agresīvus šķidrumus.

• Lai samazinātu ugunsgrēka risku, novāciet no mašīnas,  un it īpaši no dzinēja, zāli, lapas un smērvielas paliekas.

• Pēc katras pļaušanas rūpīgi  nomazgājiet mašīnu ar ūdeni.

7.4.2 Griezējierīces bloka tīrīšana

• Novāciet zāles atliekas un netīrumus no šasijas  iekšpuses, lai izvairītos no problēmām ar mašīnas  iedarbināšanu, kuras var rasties, ja šie netīrumi nožūs.

• Gadījumā, ja ir jāpiekļūst apakšējai daļai, nolieciet  mašīnu uz dzinēja rokasgrāmatā norādīto sānu,  ievērojot attiecīgos norādījumus, pirms jebkādu darbu  veikšanas pārliecinoties, ka mašīna ir stabila;. Sāniskās vai aizmugurējās izmešanas gadījumā: ja ir uzstādīts izmešanas deektors, tas ir jānoņem. Lai nomazgātu griezējierīces bloka  iekšpusi, rīkojieties šādi:

1. Noņemiet savākšanas maisu.

3. Uzstādiet viszemāko pļaušanas augstumu.

4. Vienmēr stāviet aiz pļaujmašīnas roktura.

5. Iedarbiniet dzinēju.

Šasijas iekšējās daļas krāsojums ar laiku var  atlupt nopļautas zāles abrazīvas iedarbības dēļ;  šajā gadījumā savlaicīgi atjaunojiet krāsojumu ar  pretkorozijas krāsas palīdzību, lai izvairītos no rūsas  veidošanās, kas var izraisīt metāla koroziju.

7.4.3 Maisa tīrīšana

1. Iztukšojiet savākšanas maisu.

2. Pakratiet, lai atbrīvotu to no zāles un zemes.

3. Izmazgājiet, izskalojiet un uzstādiet to 

atpakaļ, lai tas pēc iespējas ātrāk nožūtu.

7.5 NOSTIPRINĀTĀJUZGRIEŽŅI UN SKRŪVES

Sekojiet tam, lai uzgriežņi un skrūves būtu pievilkti, lai  mašīna visu laiku atrastos drošā darbības stāvoklī.

Akumulators tiek piegādāts ar modeļiem ar  elektrisko iedarbināšanu ar pogu. Norādījumi par  akumulatora darbību autonomā režīmā, uzlādi,  uzglabāšanu un tehnisko apkopi ir atrodami  dzinēja ekspluatācijas rokasgrāmatā. Dzinējos (att.17.A.3) akumulators nav jāuzlādē.  Tikai ārkārtas situācijās to var uzlādēt, izmantojot  ārējo USB uzlādes ierīci (nav iekļauta mašīnas  komplektācijā). Ievērojiet norādījumus,  kas ietverti dzinēja rokasgrāmatā.

7.7 VARIATORA TROSES REGULĒŠANA

Šī regulēšana ir jāveic, ja svira (att.23.A)  nepaliek pozīcijā «

SVARĪGI Regulēšanas laikā dzinējam jābūt izslēgtam. Kamēr svira (att.23.A) ir pozīcijā «

pagrieziet troses regulatoru (att.23.B) virzienā,  kas norādīts ar bultiņu, tieši tik daudz, cik  nepieciešams, lai svira paliktu pozīcijā.

8. ĀRKĀRTAS TEHNISKĀ APKOPE

Pirms jebkāda veida mašīnas pārbaužu, tīrīšanas vai tehniskās apkopes/remontdarbu veikšanas:

• Pārliecinieties, ka visas kustīgās daļas pilnīgi apstājās.

• Uzgaidiet, kad dzinējs pietiekoši atdzisīs.

• Atvienojiet sveces vada uzgali (att.24.A).

• Izņemiet atslēgu (att.24.C) vai akumulatoru (modeļos ar elektrisko iedarbināšanu ar pogu).

• Izlasiet attiecīgos norādījumus.

• Izmantojiet piemērotu apģērbu, darba cimdus un aizsargbrilles.

Slikti uzasināta griezējierīce izrauj zāli  un izraisa zāliena dzeltēšanu. Nepieskarieties griezējierīcei, kamēr atslēga nav izņemta un griezējierīce nav pilnībā apstājusies. Visas ar griezējierīcēm veicamās darbības (noņemšana, asināšana, balansēšana, remonts, atkārtota uzstādīšana un/vai maiņa) ir svarīgas operācijas, kuru veikšanai ir nepieciešamas speciālas iemaņas un atbilstošs aprīkojums; tāpēc drošības nolūkos tās vienmēr ir jāveic specializētajos servisa centros. Vienmēr mainiet griezējierīci, ja tā ir bojāta, deformēta vai nodilusi, kopā ar tās skrūvēm, lai saglabātu līdzsvaru.LV - 11 SVARĪGI Izmantojiet tikai oriģinālās griezējierīces ar kodu, kurš ir atrodams tehnisko datu tabulā. Ņemot vērā izstrādājuma attīstību, tehnisko datu tabulā  norādītās griezējierīces ar laiku var tikt nomainītas ar citām  ierīcēm ar līdzīgiem raksturlielumiem un drošības līmeni.

Ja mašīna ir jānovieto uzglabāšanā:

1. Iedarbiniet dzinēju ārā un darbiniet to minimālo 

apgriezienu režīmā līdz tas apstājas, lai tiktu  iztērēta visa karburatorā palikusī degviela.

2. Ļaujiet dzinējam atdzist.

(modeļos ar elektrisko iedarbināšanu ar pogu).

5. Rūpīgi iztīriet mašīnu (7.4. par.).

6. Pārbaudiet, vai mašīnā nav bojājumu. 

Nepieciešamības gadījumā sazinieties ar  pilnvaroto tehniskā atbalsta centru.

7. Novietojiet mašīnu uzglabāšanā:

• No laika apstākļiem aizsargātā vietā.

• Ja vien iespējams, pārklājiet ar pārvalku.

• Bērniem nepieejamā vietā.

Nepieciešamības gadījumā dažus modeļus (sk. tehnisko  datu tabulu) var uzglabāt vertikālā stāvoklī (att.25.0). Neuzglabājiet mašīnu vertikālā stāvoklī, ja tās degvielas tvertne ir uzpildīta ar degvielu virs degvie- las līmeņa indikatora līnijas (att.21.A). Rīkojieties šādi:

1. Nolaidiet šasiju līdz pļaušanas 

augstumam “3” (5.7. par.).

2. No darba pozīcijas pavelciet abas 

sviras roktura malās (att.16.B) (tips  “I”- “II”) un turiet tās šajā pozīcijā.

3. Uzmanīgi salieciet rokturi aizvērtā pozīcijā

4. Paceliet mašīnas priekšējo daļu (att.25.0).

Nolieciet mašīnu tā, lai griezējierīce būtu sienas pusē vai būtu piemērotā veidā aizsegta, lai tā neradītu briesmas cilvēkiem, bērniem vai dzīvniekiem, kuri var nejauši nonākt ar to saskarē. Neuzglabājiet mašīnu pozīcijā, kas noliekta vairāk nekā par horizontālo stāvokli (90°); pretējā gadījumā benzīns var izlieties no degvielas tvertnes. Nemēģiniet uzglabāt vertikālā stāvoklī mašīnas, kuras tam nav paredzētas.

10. PĀRVIETOŠANA UN TRANSPORTĒŠANA

Katru reizi, kad mašīna ir jāpārvieto, jāpaceļ,  jātransportē vai jānoliec, rīkojieties šādi:

• Apturiet mašīnu (par. 6.5).

• Pārliecinieties, ka visas kustīgās daļas pilnīgi apstājās.

• Satveriet mašīnu tādās vietās, lai tvēriens būtu  drošs, ņemot vērā mašīnas svaru un tā sadali.

• Jāpieaicina tāds personu skaits, kas atbilst mašīnas  svaram un transportlīdzekļa raksturojumam, vai  vietai, kurā mašīna ir jānogādā vai jāsavāc.

• Pārliecinieties, ka mašīnas kustības nevar  radīt bojājumus vai ievainojumus. Transportējot mašīnu transportlīdzeklī vai  piekabē, jāievēro šādi norādījumi:

• Izmantojiet izturīgas, piemērota platuma  un garuma iebraukšanas rampas.

• Mašīnas iekraušanas laikā dzinējam jābūt izslēgtam,  stumiet to, pieaicinot piemērotu cilvēku skaitu.

• Nolaidiet griezējierīces bloku (par 5.7).

• Novietojiet to tādā veidā, lai tā  nevienam neradītu bīstamību.

• Cieši piestipriniet to pie transportlīdzekļa, izmantojot  troses vai ķēdes, lai izvairītos no apgāšanās. Netransportējiet vertikālā stāvoklī mašīnas, ku- ras var uzglabāt vertikālā stāvoklī.

11. APKOPE UN REMONTS

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un  pareizai lietotāja veicamajai pamata tehniskajai apkopei  nepieciešamie norādījumi. Visi regulēšanas un tehniskās  apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā,  ir jāveic pie dīlera vai specializētajā servisa centrā,  kura darbiniekiem ir zināšanas un iekārtas, kuras  nepieciešamas, šo darbu pareizai veikšanai, saglabājot  mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai  tos veic nekvalicēts personāls, jebkāda veida  garantija tiek anulēta, kā arī ražotājs tiek atbrīvots  no jebkādām saistībām vai atbildības.

• Tikai autorizētie servisa centri drīkst veikt  garantijas remontu un tehnisko apkopi.

• Autorizētie servisa centri izmanto tikai oriģinālās  rezerves daļas. Oriģinālās rezerves daļas un  piederumi ir izstrādāti speciāli šīm mašīnām.

• Neoriģinālas rezerves daļas un piederumus nedrīkst  izmantot; neoriģinālu rezerves daļu un piederumu  izmantošanas gadījumā mašīnas drošības  līmenis samazinās un Ražotājs tiek atbrīvots no  jebkāda veida pienākumiem vai atbildības.

12. GARANTIJAS SEGUMS

Garantijas noteikumi attiecas tikai uz patērētājiem,  proti uz neprofesionāliem lietotājiem. Garantija attiecas uz visiem materiāla kvalitātes un  ražošanas defektiem, kurus garantijas darbības laikā ir  apliecinājis izplatītājs vai specializētais servisa centrs. Garantijas piemērošana tiek ierobežota ar remontu  vai detaļas nomaiņu, kura ir atzīta par defektīvu.LV - 12 Iesakām vienu reizi gadā nogādāt mašīnu  autorizētajā servisa centrā, lai veiktu tehnisko  apkopi, remontu un drošības ierīču pārbaudi. Garantijas piemērošanas priekšnosacījums  ir mašīnas pareiza tehniskā apkope. Lietotājam ir uzmanīgi jāievēro visi norādījumi,  kas izklāstīti pievienotajā dokumentācijā. Garantija neattiecas uz bojājumiem,  kas radušies šādu iemeslu dēļ:

• Lietotājs nav iepazinies ar pievienoto  dokumentāciju (ekspluatācijas rokasgrāmatu).

• Profesionāla izmantošana.

• Neuzmanība, nolaidība.

• Ārējais iemesls (zibens trieciens, trieciens, nepiederošu  priekšmetu esamība mašīnas iekšpusē) vai negadījums.

• Nepareizs vai ražotāja neatļautais  lietošanas veids vai montāža.

• Nepareizi veikta tehniskā apkope.

• Neoriģinālu rezerves daļu (pielāgotu daļu) izmantošana.

• Ar mašīnu nepiegādātu vai ražotāja  apstiprinātu piederumu lietošana. Turklāt garantija nesedz:

• Plānotās/ārkārtas tehniskās apkopes operācijas (tādas,  kuras ir aprakstītas ekspluatācijas rokasgrāmatā).

• Normālu izlietojamo materiālu nodilumu,  piemēram, dzensiksnu, griezējierīču, lukturu,  riteņu, drošības bultskrūvju un trošu.

• Mašīnas estētiskā stāvokļa pasliktināšanu  izmantošanas dēļ.

• Vielas, eļļu, benzīnu, ziedi.

• Griezējierīču balstus.

• Papildu izmaksas, kas saistītas ar garantijas  īstenošanu, tādas kā nokļūšana līdz lietotājam,  mašīnas transportēšana līdz izplatītājam,  maiņas aprīkojuma noma vai ārējā uzņēmuma  piesaistīšana tehniskās apkopes darbu veikšanai. Uz iekšdedzes dzinējiem, kas atšķiras no “ST.”  dzinējiem, attiecas attiecīgā ražotāja garantija,  kas nosaka tās periodu un nosacījumus. Lietotāja tiesības aizsargā attiecīgajā valstī spēkā  esošie likumi. Šī garantija nekādā veidā neierobežo  nacionālajā likumdošanā noteiktās lietotāja tiesības.

13. TEHNISKĀS APKOPES TABULA

Operācija Periodiskums Piezīmes MAŠĪNA Visu stiprinājumu pārbaude Pirms katras lietošanas reizes par. 7.5 Drošības pārbaude / Vadības ierīču pārbaude  (iekļauta operatora klātbūtnes svira) Pirms katras lietošanas reizes par. 6.2 Aizmugurējās / sāniskās izmešanas aizsargu pārbaude. Pirms katras lietošanas reizes par. 6.2.1 Savākšanas maisa, sāniskās izmešanas deektora pārbaude. Pirms katras lietošanas reizes par. 6.2.1 Griezējierīces pārbaude Pirms katras lietošanas reizes par. 6.2.1 Vispārēja tīrīšana un pārbaude Pēc katras lietošanas reizes par. 7.4 Mašīnas bojājumu pārbaude. Nepieciešamības gadījumā  sazinieties ar pilnvaroto tehniskā atbalsta centru. Pēc katras lietošanas reizes - Variatora troses regulēšana ** par. 7.7 Griezējierīces maiņa - par. 8.1 *** DZINĒJS Degvielas līmeņa pārbaude/papildināšana Pirms katras lietošanas reizes par. 6.1.1 / 7.2 * Motoreļļas pārbaude / papildināšana Pirms katras lietošanas reizes par. 6.1.1 / 7.3 * Gaisa ltra pārbaude un tīrīšana * * Sveces kontaktu pārbaude un tīrīšana * * Sveces maiņa * * Akumulatora uzlādēšana * par. 7.6 * * Skatiet dzinēja rokasgrāmatu. ** Operācija jāveic pie pirmajām darbības traucējumu pazīmēm *** Operācija, kas jāuztic vietējam izplatītājam vai specializētajam servisa centramLV - 13

14. TRAUCĒJUMMEKLĒŠANA

Ja pēc aprakstīto operāciju veikšanas traucējumi nepazūd, sazinieties ar vietējo izplatītāju. TRAUCĒJUMS IESPĒJAMS CĒLONIS RISINĀJUMS

1. Dzinēju nevar iedarbināt, 

vai tas nepaliek  darba stāvoklī. Nepareiza iedarbināšanas procedūra. Sekojiet norādījumiem (sk. 6.3. nodaļu). Dzinējā trūkst eļļas vai benzīna. Pārbaudiet eļļas un benzīna līmeni. Svece ir netīra vai attālums starp  elektrodiem nav pareizs. Pārbaudiet sveci (skatiet  dzinēja rokasgrāmatu). Aizsērējis gaisa ltrs. Notīriet un/vai nomainiet ltru  (skatiet dzinēja rokasgrāmatu). Karburācijas problēmas. Sazinieties ar pilnvaroto tehniskā atbalsta centru. Iepriekšējās sezonas beigās no  pļaujmašīnas netika izliets benzīns. Pludiņš var būt iesprūdis. Skatiet dzinēja rokasgrāmatu un  sazinieties ar pilnvaroto servisa centru.

2. Dzinējs darbojas 

nevienmērīgi, zem  slodzes tam zūd  jauda vai tas apstājas  darba laikā. Aizsērējis gaisa ltrs. Notīriet un/vai nomainiet ltru  (skatiet dzinēja rokasgrāmatu). Svece ir netīra vai attālums starp  elektrodiem nav pareizs. Pārbaudiet sveci (skatiet  dzinēja rokasgrāmatu). Karburācijas problēmas. Sazinieties ar pilnvaroto tehniskā atbalsta centru.

3. Dzinēja applūdināšana. Manuālās iedarbināšanas 

rokturis tika vairākkārt darbināts  ar ieslēgtu bagātinātāju. Skatiet dzinēja rokasgrāmatu. Manuālās iedarbināšanas  rokturis tika vairākkārt darbināts  ar atvienotu sveces vadu. Pieslēdziet sveces vada uzgali un  mēģiniet iedarbināt dzinēju. (Skatiet dzinēja rokasgrāmatu).

netiek savākta  savākšanas maisā. Griezējierīce sadurās ar  ārējo priekšmetu. Apturiet dzinēju un atvienojiet  sveces vada uzgali. Pārbaudiet, vai nav bojājumu  un nepieciešamības gadījumā  sazinieties ar servisa centru, lai nomainītu griezējierīci (par. 8.1). Šasijas iekšpuse ir netīra. Iztīriet šasijas iekšpusi, lai atvieglotu zāles  virzīšanu savākšanas maisā (par. 7.4.2).

5. Zāli ir grūti nopļaut. Griezējierīce ir sliktā stāvoklī. Sazinieties ar servisa centru, lai

uzasinātu vai nomainītu griezējierīci.

6. Darba laikā rodas 

pārmērīgs troksnis  un/vai vibrācijas. Bojājums vai izļodzījušas daļas. Griezējierīces tapiņa ir  izgājusi no ligzdas. Apturiet mašīnu un atvienojiet  sveces vadu (att.24.0). Pārbaudiet, vai mašīnai nav bojājumu. Pārbaudiet, vai ir izļodzījušas  daļas, un pievelciet tās. Veiciet pārbaudes, detaļu nomaiņu vai  remontu autorizētajā servisa centrā. Izļodzījies griezējierīces stiprinājums  vai griezējierīce ir bojāta. Apturiet dzinēju un atvienojiet  sveces vada uzgali (att.24.0). Sazinieties ar servisa centru, lai veiktu  pārbaudi, nomaiņu vai remontu (par. 8.1).LV - 14

Sīki sasmalcina nopļauto zāli un atstāj to uz zāliena,  kā alternatīva tās savākšanai maisā (atbilstošā  veidā aprīkotajām mašīnām) (att.26.0).MK - 1

EK atbilstības deklarācija (Direktīva 2006/42/EK par mašīnām, pielikums II, daļa

2. Uzņemoties par to pilnu atbildību, paziņo, ka mašīna:

Pėsčio operatoriaus valdoma vejapjovė/ zāles pļaušana a) Tips / Bāzes modelis c) Sērijas numurs d) Motors: iekšdedzes motors

3. Atbilst šādu direktīvu prasībām:

e) Sertifikācijas iestāde

4. Atsauce uz harmonizētiem standartiem

g) Izmērītais skaņas intensitātes līmenis h) Garantētais skaņas intensitātes līmenis

i) Pļaušanas platums

n) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: o) Vieta un datums
