LIETOŠANAS INSTRUKCIJA SBC 646 F STIGA

Ar piedziņu aprīkotais rokturamais portatīvs krūmgriezis

[2] Dzinējs [3] 2 taktu ar gaisdzesi [4] Cilindru tilpums [5] Jauda [6] Dzinēja griešanās ātrums tukšgaitā [7] Maksimālais dzinēja griešanās ātrums (auklas turēšanas galviņa) [8] Maksimālais dzinēja griešanās ātrums (asmens) [9] Maksimālais instrumenta griešanās ātrums (auklas turēšanas galviņa) [10] Maksimālais instrumenta griešanās ātrums (asmens) [11] Degvielas tvertnes tilpums [12] Maisījums (benzīns : eļļa 2-taktu dzinējiem) [13] Svece [14] Pļaušanas platums (auklas turēšanas galviņa) [15] Pļaušanas platums (asmens ar 3 smailēm, 4 smailēm un 8 smailēm) [16] Pļaušanas platums (zāģveida asmens) [17] Auklas turēšanas galviņas stiprinājums [18] Galviņas auklas diametrs (maks.) [19] Griezējierīces kods [20] Griezējierīces kods (asmens ar 8 smailēm) [21] Griezējierīces kods (zāģa asmens) [22] Aizsarga kods (auklas turēšanas galviņa, asmens ar 3 smailēm, 4 smailēm un 8 smailēm) [23] Aizsarga kods (zāģveida asmens) [24] S var s [25] Priekšējais, Aizmugurējais rokturis [26] Stūre [27] Skaņas spiediena līmenis [28] Kļūda [29] Mērītās skaņas jaudas līmenis [30] Garantētais skaņas jaudas līmenis [31] No priekšējā roktura rokai nododamā vibrācija [32] No aizmugurējā roktura rokai nododamā vibrācija [33] No labā roktura rokai nododamā vibrācija [34] No kreisā roktura rokai nododamā vibrācija[1] MK - ТЕХНИЧКИ ПОДАТОЦИ [2] Мотор [3] 2-тактен и воздушно ладење [4] Капацитет [5] Моќност [6] Моќност на ротација со мотор

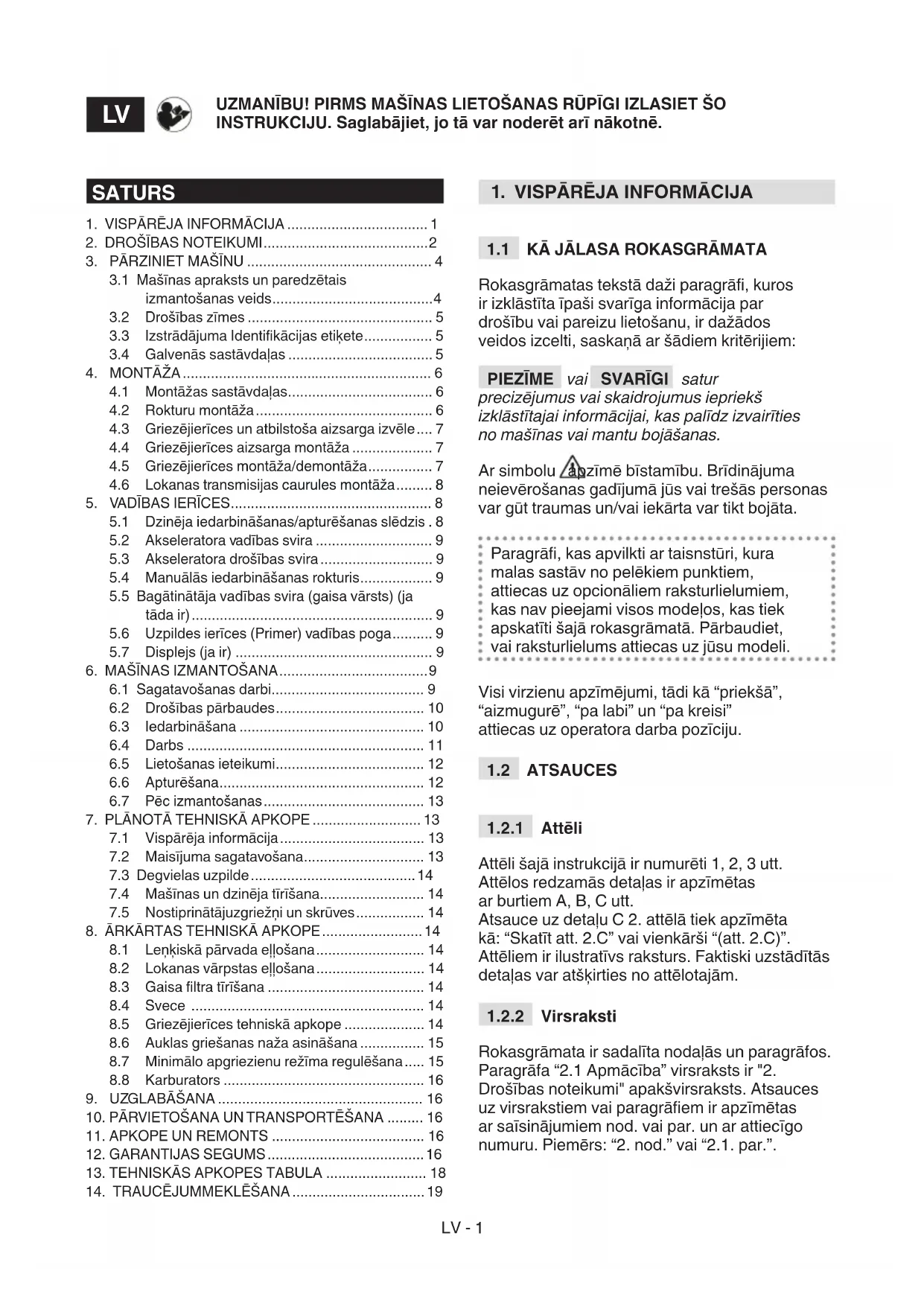

Rokasgrāmatas tekstā daži paragrā, kuros ir izklāstīta īpaši svarīga informācija par drošību vai pareizu lietošanu, ir dažādos veidos izcelti, saskaņā ar šādiem kritērijiem: PIEZĪME vai SVARĪGI satur precizējumus vai skaidrojumus iepriekš izklāstītajai informācijai, kas palīdz izvairīties no mašīnas vai mantu bojāšanas. Ar simbolu apzīmē bīstamību. Brīdinājuma neievērošanas gadījumā jūs vai trešās personas var gūt traumas un/vai iekārta var tikt bojāta. Paragrā, kas apvilkti ar taisnstūri, kura malas sastāv no pelēkiem punktiem, attiecas uz opcionāliem raksturlielumiem, kas nav pieejami visos modeļos, kas tiek apskatīti šajā rokasgrāmatā. Pārbaudiet, vai raksturlielums attiecas uz jūsu modeli. Visi virzienu apzīmējumi, tādi kā “priekšā”, “aizmugurē”, “pa labi” un “pa kreisi” attiecas uz operatora darba pozīciju.

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt. Attēlos redzamās detaļas ir apzīmētas ar burtiem A, B, C utt. Atsauce uz detaļu C 2. attēlā tiek apzīmēta kā: “Skatīt att. 2.C” vai vienkārši “(att. 2.C)”. Attēliem ir ilustratīvs raksturs. Faktiski uzstādītās detaļas var atšķirties no attēlotajām.

Rokasgrāmata ir sadalīta nodaļās un paragrāfos. Paragrāfa “2.1 Apmācība” virsraksts ir "2. Drošības noteikumi" apakšvirsraksts. Atsauces uz virsrakstiem vai paragrāem ir apzīmētas ar saīsinājumiem nod. vai par. un ar attiecīgo numuru. Piemērs: “2. nod.” vai “2.1. par.”. UZMANĪBU! PIRMS MAŠĪNAS LIETOŠANAS RŪPĪGI IZLASIET ŠO INSTRUKCIJU. Saglabājiet, jo tā var noderēt arī nākotnē.

3.1 Mašīnas apraksts un paredzētais

3.3 Izstrādājuma Identikācijas etiķete ................. 5

3.4 Galvenās sastāvdaļas .................................... 5

4. MONTĀŽA .............................................................. 6

4.1 Montāžas sastāvdaļas .................................... 6

4.2 Rokturu montāža ............................................ 6

4.3 Griezējierīces un atbilstoša aizsarga izvēle .... 7

4.4 Griezējierīces aizsarga montāža .................... 7

4.5 Griezējierīces montāža/demontāža ................ 7

5.1 Dzinēja iedarbināšanas/apturēšanas slēdzis . 8

5.4 Manuālās iedarbināšanas rokturis .................. 9

5.5 Bagātinātāja vadības svira (gaisa vārsts) (ja

tāda ir) ............................................................ 9

5.6 Uzpildes ierīces (Primer) vadības poga .......... 9

7.1 Vispārēja informācija .................................... 13

7.4 Mašīnas un dzinēja tīrīšana .......................... 14

7.5 Nostiprinātājuzgriežņi un skrūves ................. 14

8. ĀRKĀRTAS TEHNISKĀ APKOPE ......................... 14

8.1 Leņķiskā pārvada eļļošana ........................... 14

8.2 Lokanas vārpstas eļļošana ........................... 14

8.5 Griezējierīces tehniskā apkope .................... 14

8.6 Auklas griešanas naža asināšana ................ 15

8.7 Minimālo apgriezienu režīma regulēšana ..... 15

Iepazīstieties ar mašīnas vadības orgāniem un ar to pareizu izmantošanu. Iemācieties ātri apturēt mašīnu. Šo norādījumu un brīdinājumu neievērošana var izraisīt ugunsgrēkus un/vai smagas traumas.

• Valsts likumdošana var ierobežot mašīnas lietošanas iespējas.

• Nekādā gadījumā neļaujiet lietot mašīnu bērniem vai cilvēkiem, kuri nav nepieciešamā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.

• Nekādā gadījumā neizmantojiet mašīnu, ja mašīnas operators ir noguris vai slikti jūtas vai, ja viņš ir lietojis medikamentus, narkotikas, alkoholu vai vielas, kas pasliktina reeksus un uzmanību.

• Atcerieties, ka operators vai lietotājs ir atbildīgs par negadījumiem un nejaušiem mantas bojājumiem, kuros ir iesaistītas trešās personas vai to manta. Lietotāja pienākums ir novērtēt darba vietā pastāvošos potenciālos riskus, kā arī veikt visus pasākumus, kas nepieciešami savas un citu personu drošības garantēšanai, it īpaši strādājot uz slīpām, nelīdzenām, slidenām vai nestabilām virsmām.

• Pārdodot ierīci vai nododot to lietošanā citām personām, pārliecinieties, ka lietotājs iepazīstas ar šajā rokasgrāmatā izklāstītajiem norādījumiem.

2.2 SAGATAVOŠANAS DARBI

Individuālie aizsardzības līdzekļi (IAL)

• Valkājiet piegulošu aizsargtērpu ar pretgriešanas aizsardzību, cimdus ar aizsardzību pret vibrāciju, ķiveri, aizsargbrilles, pretputekļu masku, austiņas dzirdes orgānu aizsardzībai un zābakus ar pretgriešanas aizsardzību un ar neslīdošu zoli.

• Nevalkājiet šalles, halātus, kaklarotas, aproces, apģērbu ar vaļīgām daļām vai auklām, kā arī kaklasaites un apģērbus ar daļām, kuras var iestrēgt mašīnā vai darba vietā esošajos priekšmetos.

• Ja jums ir gari mati, tad atbilstošā veidā savāciet tos. Darba zona / Mašīna

• Rūpīgi pārbaudiet visu darba zonu un novāciet visus priekšmetus, kurus mašīna var uzmest, vai kuri var sabojāt griezējierīci/rotējošās daļas (akmeņus, zarus, metāla vadus, kaulus u.c.). Iekšdedzes dzinēji: degviela BĪSTAMI! Benzīns un maisījums ir ļoti viegli uzliesmojošas vielas. – Uzglabājiet benzīnu un maisījumu speciālās un serticētās kannās, kas tam ir paredzētas, drošās vietās, tālu no siltuma avotiem un atklātas uguns. – Neatstājiet kannas bērniem pieejamās vietās. – Sekojiet tam, lai uz kannām nebūtu zāles, lapu vai smērvielu atlieku – Nesmēķējiet maisījuma sagatavošanas, uzpildes vai pieliešanas laikā, kā arī vienmēr, kad rīkojieties ar degvielu. – Uzpildiet degvielu tikai ārā, izmantojot piltuvi. – Izvairieties no degvielas tvaiku ieelpošanas. – Nepievienojiet degvielu un nenoņemiet tvertnes vāciņu, kamēr dzinējs darbojas vai ir karsts. – Lēni atveriet tvertnes vāciņu, ļaujot iekšējam spiedienam pakāpeniski samazināties. – Netuviniet liesmu tvertnes kaklam, lai pārbaudītu tās saturu. – Ja notiek degvielas noplūde, neiedarbiniet dzinēju, bet gan attāliniet mašīnu no vietas, kur izlijusi degviela, raugieties, lai nerastos aizdegšanās iespēja, kamēr degviela nav iztvaikojusi un degvielas tvaiki nav izklīduši. – Vienmēr uzstādiet atpakaļ un labi aizgrieziet tvertnes un degvielas kannas vāciņus. – Nekavējoties noslaukiet visu uz mašīnu un uz zemi izlijušo degvielu. – Neiedarbiniet mašīnu degvielas uzpildes vietā; dzinējs ir jāiedarbina vismaz 3 metru attālumā no degvielas uzpildīšanas vietas. – Izvairieties no degvielas nokļūšanas uz apģērba un, ja tas tomēr notiek, pirms dzinēja iedarbināšanas pārģērbieties.

• Nedarbiniet dzinēju slēgtās telpās, kurās var uzkrāties bīstama tvana gāze. Mašīna jāiedarbina ārā vai labi vedināmā vietā. Atcerieties, ka dzinēja izplūdes gāzes ir toksiskas.

• Mašīnas iedarbināšanas laikā nevirziet trokšņa slāpētāju un, tātad, izplūdes gāzi, uzliesmojošo vielu un materiālu virzienā.

• Nelietojiet mašīnu sprādzienbīstamās vidēs, uzliesmojošo šķidrumu, gāzu vai putekļu klātbūtnē. Elektriskie kontakti vai mehāniskā berze var radīt dzirksteles, kuras var aizdedzināt putekļus vai tvaikus.

• Strādājiet tikai dienas gaismā vai ar labu mākslīgo apgaismojumu un labas redzamības apstākļos.LV - 3

• Sekojiet tam, lai cilvēki, bērni un dzīvnieki atrastos drošā attālumā no darba zonas. Bērni ir jāpieskata otrai pieaugušai personai.

• Pārliecinieties, ka citas personas atrodas vismaz 15 metru attālumā no mašīnas darba zonas vai vismaz 30 metru attālumā, ja pļaušana tiek veikta smagos apstākļos;

• Ja vien iespējams, centieties nestrādāt uz mitras vai slidenas virsmas, kā arī uz pārāk nelīdzenas vai slīpas virsmas, kura nenodrošina operatora stabilitāti darba laikā.

• Pievērsiet īpašu uzmanību virsmas nelīdzenumiem (ciņi, grāvji), slīpām virsmām, slēptām bīstamības avotiem un šķēršļu esamībai, kuri var ierobežot redzamību.

• Esiet ļoti uzmanīgs, atrodoties krauju, bedru vai dambju tuvumā.

• Strādājiet šķērsām nogāzei un nekad nestrādājiet augšup/lejup, pievēršot lielu uzmanību braukšanas virziena izmaiņām, pārliecinoties par savu atbalsta punktu un vienmēr stāvot aiz griezējierīces.

• Ja mašīnu izmanto ceļa tuvumā, uzmaniet ceļu satiksmi. Izmantošanas noteikumi

• Darba laikā vienmēr cieši turiet mašīnu ar divām rokām, turot dzinēja mezglu ķermeņa labajā pusē un griešanas mezglu zem jostas līmeņa.

• Sekojiet tam, lai jūsu stāja būtu droša un stabila, kā arī esiet modrs.

• Nekādā gadījumā neskrieniet, bet ejiet.

• Darba laikā mašīnai visu laiku jābūt piestiprinātai pie jostas.

• Vienmēr turiet rokas un kājas tālu no griezējierīces, gan iedarbināšanas, gan darba laikā.

• Uzmanību: griezējelements turpina griezties dažas sekundes arī pēc tā atslēgšanas vai pēc dzinēja izslēgšanas

• Uzmaniet priekšmetus, kurus griezējierīce var izmest ārā.

• Esiet uzmanīgs, lai griezējierīce spēcīgi neuzdurtos priekšmetiem/šķēršļiem. Ja griezējierīce saduras ar šķērsli/priekšmetu, var rasties atsitiens (kickback). Šī sadursme var radīt pēkšņu grūdienu pretējā virzienā, stumjot griezējierīci uz augšu un operatora virzienā. Atsitiens var izraisīt kontroles zaudēšanu pār mašīnu, kas var novest pie ļoti smagām sekām. Lai izvairītos no atsitiena, ievērojiet atbilstošus piesardzības pasākumus, kas izklāstīti zemāk: – Cieši satveriet mašīnu ar abām rokām, novietojot savu ķermeni un rokas tādā pozīcijā, kas ļaus izturēt atsitiena spēku. – Neturiet rokas pārāk augstu un nepļaujiet virs vidukļa līmeņa. – Izmantojiet tikai ražotāja norādītās griezējierīces. – Ievērojiet ražotāja norādījumus par griezējierīces tehnisko apkopi.

• Pievērsiet uzmanību, lai izvairītos no traumu gūšanas auklas apgriešanas ierīces dēļ.

• Uzmanību: griezējelements turpina griezties arī pēc dzinēja izslēgšanas.

• Nepieskarieties dzinēja daļām, kas izmantošanas laikā var kļūt karstas. Pastāv apdegumu risks.

• Lai izvairītos no ugunsgrēka riska, neatstājiet mašīnu ar karstu dzinēju blakus sausām lapām, zālei vai citām uzliesmojošām vielām.

Ja darba laikā rodas bojājumi vai negadījumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt.

Trokšņa un vibrācijas līmenis, kas norādīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sasniedzamas mašīnas izmantošanas laikā. Nelīdzsvarota griezējelementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšņa līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārmērīga trokšņa vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas tehnisko apkopi, izmantojiet prettrokšņa austiņas, darba laikā taisiet pauzes.

Ja jūs esat ilgstoši pakļauts vibrācijas iedarbībai, jums var rasties neirovaskulāri traucējumi un bojājumi (tie ir zināmi arī kā "Reino fenomens" vai "baltās rokas fenomens"), it īpaši, ja jums ir asinsrites traucējumi. Simptomi var parādīties uz rokām, plaukstas pamatiem vai pirkstiem, un tie izpaužas kā jūtīguma zaudēšana, notirpums, kņudēšana, sāpes, ādas krāsas vai struktūras izmaiņa. Šīs pazīmes var pastiprināties zemas apkārtējās vides temperatūras gadījumā un/ vai ja rokturi tiek turēti pārāk cieši. Simptomu rašanās gadījumā ir jāsamazina mašīnas lietošanas ilgums un jāgriežas pie ārsta. Izmantošanas ierobežojumi

• Mašīnu nedrīkst lietot personām, kuras nespēj stingri to turēt ar abām rokām un/vai darba laikā saglabāt līdzsvaru, stabili stāvot uz kājām.

• Nekādā gadījumā nelietojiet mašīnu ar bojātiem vai nepareizi uzstādītiem aizsargiem.

• Nemainiet dzinēja iestatījumus un neļaujiet apgriezieniem pārsniegt pieļaujamoLV - 4 robežvērtību. Dzinēja izmantošana pārāk lielā ātrumā palielina traumu gūšanas risku.

• Nepakļaujiet mašīnu pārmērīgai slodzei un neizmantojiet maza izmēra mašīnu smagu darbu veikšanai; atbilstošās mašīnas izmantošana samazina riskus un uzlabo darba kvalitāti.

Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet mašīnu, lai tās drošība un raksturlielumi nesamazinātos. Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir nepieciešams nomainīt, nevis labot. Izmantojiet tikai oriģinālās rezerves daļas: ja izmanto neoriģinālās rezerves daļas un/vai, ja tās ir uzstādītas nepareizi, tas mazina mašīnas drošību, var izraisīt negadījumus vai traumas, un atbrīvo ražotāju no jebkādām saistībām vai atbildības. Tehniskā apkope

• Lai samazinātu ugunsgrēka risku, regulāri pārbaudiet, vai nav eļļas un/vai degvielas noplūdes.

• Mašīnas regulēšanas laikā pievērsiet īpašu uzmanību tam, lai pirksti neiekļūtu starp griezējierīci un mašīnas nekustīgām daļām. Uzglabāšana

• Neuzpildiet mašīnas tvertni ar degvielu tādā vietā, kur degvielas tvaiki var saskarties ar liesmu, dzirksteli vai spēcīgu siltuma avotu.

• Lai samazinātu ugunsgrēka risku, neatstājiet telpā tvertnes ar atkritumiem.

2.5 APKĀRTĒJĀS VIDES AIZSARDZĪBA

Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam.

• Centieties nekļūt par jūsu kaimiņu traucējumu cēloni. Izmantojiet mašīnu tikai piemērotā laikā (neizmantojiet to agri no rīta vai vēlā vakarā, kad jūs varat traucēt citiem cilvēkiem).

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, eļļas, degvielas, ltru, bojātu detaļu vai citu vidi piesārņojošo materiālu utilizāciju; šos atkritumus nedrīkst izmest sadzīves atkritumu konteineros un tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju.

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz atkritumu utilizāciju.

• Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām.

Šī mašīna ir dārza tehnika, jeb precīzāk tas ir pārnesams krūmu griezējs/ trimeris ar endotermisko dzinēju, kas paredzēts neprofesionālai lietošanai. Mašīnas galvenā sastāvdaļa ir dzinējs, kas ar transmisijas vārpstas, kas noslēgta caurulē, un ar leņķiskā pārvada palīdzību darbina griezējierīci, kurai var būt dažādas kongurācijas atbilstoši veicamajai funkcijai. Operators var atbalstīt mašīnu ar jostas palīdzību un viņš var darbināt galvenās vadības ierīces, visu laiku atrodoties drošā attālumā no griezējierīces.

3.1.1 Paredzētais izmantošanas veids

Šī mašīna ir izstrādāta un izgatavota šādiem mērķiem:

• zāles un nekokveida augu pļaušana ar neilona auklas palīdzību, kas ievietota auklas turēšanas galviņā;

• augstas zāles, vārgu krūmu, zaru un kokveida krūmāju pļaušana, kuru diametrs nepārsniedz 2 cm, izmantojot metāla vai plastmasas asmeņus;

• kokmateriālu zāģēšana un nelielu koku gāšana (zāģveida asmens, ja pieļaujams);

• mašīnu drīkst izmantot tikai viens operators.

3.1.2 Nepareiza izmantošana

Mašīnas izmantošana jebkādiem citiem mērķiem, kuri nav minēti augstāk, var būt bīstama un var radīt ievainojumus un/vai bojāt mantu. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

• mašīnas izmantošana slaucīšanai;

• dzīvžoga izlīdzināšana vai citi darbi, kuru laikā griezējierīce nav paralēla zemes virsmai;

• mašīnas lietošana, kamēr griezējierīce atrodas virs operatora jostas līmeņa;

• mašīnas lietošana materiālu griešanai, kuri nav augu izcelsmes materiāli;LV - 5

• griezējierīču izmantošana, kas atšķiras no tabulā “Tehniskie dati” norādītajām griezējierīcēm. Nopietnu ievainojumu un traumu bīstamība;

• mašīnas lietošana vienlaicīgi vairākām personām. SVARĪGI Mašīnas nepareiza lietošana izraisa garantijas anulēšanu un atbrīvo Ražotāju no jebkāda veida atbildības, padarot lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu mantas bojājumiem vai gūtajām traumām.

Uz mašīnas ir atrodami dažādi simboli (2. att.). 2). Tie ir nepieciešami, lai atgādinātu operatoram par pareizu rīcību, par to, ka izmantošanas laikā jābūt uzmanīgam un jāievēro nepieciešamie piesardzības pasākumi. Simbolu nozīme: UZMANĪBU! BĪSTAMI! Ja šo mašīnu izmanto nepareizi, tā var būt bīstama gan jums, gan citām personām. UZMANĪBU! Pirms šīs mašīnas izmantošanas izlasiet rokasgrāmatu. Šīs mašīnas operators, kas nepārtraukti ikdienā izmanto to normālos apstākļos, var būt pakļauts trokšņa iedarbībai, kura līmenis ir vienāds vai ir lielāks par 85 dB (A). Izmantojiet akustiskās aizsargierīces un valkājiet aizsargķiveri. Izmantojiet cimdus un aizsargapavus!

PRIEKŠMETU IZMEŠANAS

RISKS! Sekojiet tam, lai mašīnas izmantošanas laikā visi cilvēki un mājdzīvnieki atrastos vismaz 15 m attālumā! Griezējierīces maksimālais ātrums. Neizmantojiet ripzāģa asmeņus. Bīstamība: Ripzāģa asmeņu izmantošana uz modeļiem, kuri tam nav paredzēti, pakļauj lietotāju ļoti smagu vai pat letālu traumu gūšanas riskam. UZMANĪBU! Benzīns ir viegli uzliesmojoša viela. Pirms degvielas uzpildes ļaujiet dzinējam atdzist vismaz 2 minūtes. Uzmaniet asmens grūdienu. UZMANĪBU! - Stāviet drošā attālumā no karstām virsmām. SVARĪGI Ir jānomaina uzlīmes, kuras ir bojātas vai nav salasāmas. Pasūtiet jaunas uzlīmes autorizētajā servisa centrā.

Izstrādājuma identikācijas etiķetē ir norādīti šādi dati (1. att.):

1. Skaņas intensitātes līmenis

2. Atbilstības marķējums

3. Izgatavošanas mēnesis/gads

6. Ražotāja nosaukums un adrese

Pierakstiet mašīnas identikācijas datus attiecīgajos laukos tabulā, kas atrodama uz aizmugurējiem vākiem. SVARĪGI Katru reizi, kad sazināties ar autorizēto servisa centru, izmantojiet etiķetē norādītos identikācijas datus. SVARĪGI Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēs.

3.4 GALVENĀS SASTĀVDAĻAS

Mašīna sastāv no šādām galvenajām sastāvdaļām, kurām ir šādas funkcijas (1. att. ):LV - 6 A. Dzinējs: nodrošina griezējierīces piedziņu, izmantojot transmisijas cauruli un leņķisko pārvadu. B. Transmisijas caurule: tajā atrodas transmisijas vārpsta, kas nodod rotācijas kustību leņķiskajam pārvadam.

C. Leņķiskais pārvads: transmisijas caurules gala daļa, kas nodod kustību griezējierīcei. D. Griezējierīce: tā ir augu griešanai paredzētā daļa

1. Auklas turēšanas galviņa:

griezējierīce ar neilona auklu.

2. Asmens ar 3 smailēm, 4 smailēm un 8

smailēm: griezējierīce metāla diska veidā.

3. Zāģveida asmens (ja to drīkst izmantot):

apaļa metāla diska griezējierīce, apkārt kurai ir izvietoti griešanas zobi. E. Griezējierīces aizsargs: šī aizsargierīce neļauj priekšmetiem, kas var nonākt saskarē ar asmeni, tikt izmestiem tālu no mašīnas.

1. Auklas turēšanas galviņa

2. Zāģveida asmens (ja tas ir paredzēts)

F. Priekšējais rokturis: pusapaļā formā, ļauj vadīt mašīnu un ir aprīkots ar kāju aizsargbarjeru. G. Aizmugurējais rokturis: ļauj vadīt mašīnu un uz tā ir uzstādīti galvenie vadības orgāni mašīnas ieslēgšanai/ izslēgšanai/paātrināšanai. H. Kājas aizsargbarjera: šis aizsargs ļauj izvairīties no nejaušas saskares ar griezējierīci darba laikā.

I. Stūre: rokturis “vērša raga” formā,

kas uzstādīts šķērsām vārpstai un asimetriski attiecībā pret to; ļauj vadīt mašīnu un tā labajā daļā ir uzstādīti galvenie vadības orgāni mašīnas ieslēgšanai/izslēgšanai/paātrināšanai. J. Displejs: rāda informāciju par mašīnas darbību un apkopi. K. Stiprinājuma vieta (josta): vieta, kurā jostu piestiprina pie mašīnas. L. Josta: piederums, kas sastāv no auduma siksnām un, uzvelkot to uz pleciem, tas palīdz atbalstīt mašīnas svaru darba laikā.

M. Asmens aizsargs (mašīnas transportēšanai un pārvietošanai): aizsargā pret nejaušiem kontaktiem ar griezējierīci, kuri var izraisīt nopietnas traumas.

SVARĪGI Obligātie drošības noteikumi ir izklāstīti 2. nod. Rūpīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām. Uzglabāšanas un transportēšanas iemeslu dēļ dažas mašīnas sastāvdaļas nav samontētas uzreiz rūpnīcā, bet tās ir jāsamontē pēc iepakojuma noņemšanas, ievērojot sekojošus norādījumus. Izpakošana un montāža ir jāpabeidz uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojuma pārvietošanai, lietojot tikai piemērotus piederumus. Neizmantojiet mašīnu, kamēr nav izpildīti norādījumi, kas minēti nodaļā “MONTĀŽA”.

4.1 MONTĀŽAS SASTĀVDAĻAS

Iepakojumā ir iekļautas montāžas sastāvdaļas.

1. Uzmanīgi atveriet iepakojumu, lai

nepazaudētu sastāvdaļas

2. Izlasiet kastē esošo dokumentāciju,

tai skaitā šo instrukciju.

3. Izņemiet no kastes visas sastāvdaļas,

kas vēl nav saliktas.

4. Izņemiet krūmgriezi no kastes.

5. Utilizējiet kasti un iepakojumu

ievērojot vietējo likumdošanu.

4.2.1 Priekšējā roktura montāža - I tipa

1. Uzstādiet vāciņu (att. 3.A), ievietojot

tapu (att. 3.A.1) vienā no paredzētajām atverēm transmisijas caurulē.

2. Uzstādiet priekšējo rokturi, kas aprīkota

ar kāju aizsargbarjeru (att. 3.B), izmantojot skrūves (att. 3.C), sekojot tam, lai divi vibrāciju slāpējošie ieliktņi (att. 3.D) paliktu savās vietās.

3. Līdz galam pieskrūvējiet skrūves (att. 3.C).LV - 7

4.2.2 Stūres uzstādīšana - II tipa

1. Atskrūvējiet centrālo kloķi (att. 4.A)

un noņemiet vāciņu (att. 4.B).

2. Iespraudiet stūri (att. 4.C), sekojot tam,

lai vadības orgāni atrastos labajā pusē.

3. Uzstādiet stūri ērtākajā darba pozīcijā

un nobloķējiet to ar vāka (att. 4.B) un kloķa (att. 4.A) palīdzību.

4. Piekabiniet vadības elementu

apvalku (att. 4.D) pie atbilstoša vadu turētāja (att. 4.E). PIEZĪME Palaižot vaļīgāk rokturi (att. 4.A), stūri var pagriezt, lai samazinātu ierīces izmērus uzglabāšanas laikā.

4.2.3 Stūres uzstādīšana - III tipa

1. Ievietojiet stūri (att. 5.A) ligzdā,

kas izveidota transmisijas caurulē (att. 5.B), sekojot tam, lai vadības orgāni būtu labajā pusē.

2. Pieskrūvējiet un pēc tam pievelciet

Katra griezējierīce ir jāapvieno ar atbilstošu aizsargu, kā norādīts tehnisko datu tabulā. Izvēlieties veicamajam darbam vispiemērotāko griezējierīci, ņemot vērā sekojošus ierobežoju- mus:

• Izmantojot auklas turēšanas galviņu var pļaut augstu zāli un nekokveida augus blakus žogiem, sienām, pamatiem, trotuāriem, apkārt kokiem utt., vai dārza kādas atsevišķas daļas pilnīgai tīrīšanai;

• asmeņi ar 3 smailēm, 4 smailēm un 8 smailēm ir piemēroti žagaru un nelielu krūmāju ar diametru līdz 2 cm griešanai;

• zāģveida asmens (ja tā lietošana ir atļauta) ļauj zāģēt koksni un gāzt nelielus kokus. SVARĪGI Katru reizi, kad jāmaina griezējierīce, noņemiet visas ierīces detaļas.

Valkājiet aizsargcimdus.

4.4.1 Griezējierīces aizsarga montāža

(auklas turēšanas galviņa, asmens ar 3 smailēm, 4 smailēm un 8 smailēm)

1. Atskrūvējiet skrūves (att. 6.A).

2. Uzstādiet aizsargu (att. 6.C) pie

leņķiskā pārvada atverēm (att. 6.B).

3. Piestipriniet aizsargu (att. 6.C), līdz

galam pievelkot skrūves (att. 6.A). PIEZĪME Uz griezējierīces (att. 1.E) aizsarga ir šāds simbols: Tas norāda uz griezējierīces griešanās virzienu.

4.4.2 Griezējierīces aizsarga montāža

(zāģveida asmens, ja pieļaujams) Šo aizsargu nedrīkst izmantot ar citām griezējierīcēm.

2. Uzstādiet aizsargu (att. 7.B) pie

leņķiskā pārvada atverēm (att. 7.A).

3. Piestipriniet aizsargu (att. 7.B), līdz

DEMONTĀŽA Valkājiet aizsargcimdus.

4.5.1 Auklas turēšanas galviņas

1. Uzstādiet iekšējo gredzenu (att. 8.A)

uz vārpstas norādītajā virzienā, pārliecinoties, ka gropes pilnīgi sakabinās ar leņķiskā pārvada gropēm (att. 8.B).

2. Ievietojiet komplektācijā esošo atslēgu

(att. 8.C) attiecīgā leņķiskā pārvada (att. 8.D) atverē un ar roku pagrieziet gredzenu, stumjot atslēgu (att. 8.C) līdz tā noksējas, bloķējot griešanos.LV - 8

3. Uzstādiet auklas turēšanas galviņu

(att. 8.F), pieskrūvējot to pretēji pulksteņrādītāja virzienam.

4. Izņemiet atslēgu (att. 8.C), lai

atjaunotu griešanos. SVARĪGI Auklas turēšanas galviņas izmantošanas laikā vienmēr jābūt uzstādītam aizsargam (att. 8.E) ar auklas griešanai nazi (att. 24.A).

4.5.2 Auklas turēšanas galviņas

1. Ievietojiet komplektācijā esošo atslēgu

(att. 8.C) attiecīgā leņķiskā pārvada (att. 8.D) atverē un ar roku pagrieziet gredzenu, stumjot atslēgu (att. 8.C) līdz tā noksējas, bloķējot griešanos.

2. Noņemiet auklas turēšanas galviņu (att. 8.F),

atskrūvējot to pulksteņrādītāja virzienā.

4.5.3 Asmens ar 3 smailēm, 4 smailēm,

8 smailēm un zāģveida asmens montāža (ja tas ir paredzēts) Uzstādiet aizsargu uz asmens.

1. Uzstādiet iekšējo gredzenu (att. 9.A,

att. 10.A) uz vārpstas norādītajā virzienā, pārliecinoties, ka gropes pilnīgi sakabinās ar leņķiskā pārvada gropēm (att. 9.B, att. 10.B).

2. Uzstādiet asmeni (att. 9.C, att. 10.C) un

ārējo gredzenu (att. 9.D, att. 10.D) tā, lai plakana daļa būtu vērsta asmens virzienā.

3. Ievietojiet komplektācijā esošo atslēgu

(att. 9.E, att. 10.E) attiecīgajā atverē uz leņķiskā pārvada, ar roku pagrieziet asmeni (att. 9.C, att. 10.C) un stumiet atslēgu (att. 9.E, att. 10.E), lai tā nostiprinātos leņķiskā pārvada atverē (att. 9.B, att. 10.B), bloķējot griešanos.

4. Uzstādiet vāku (att. 9.F,

att. 10.F) un pieskrūvējiet uzgriezni (att. 9.G, att. 10.G) pievelkot to līdz galam pretēji pulksteņrādītāja virzienam (25 Nm).

5. Izņemiet atslēgu (att. 9.E, att. 10.E),

lai atjaunotu griešanos.

4.5.4 Asmens ar 3 smailēm, 4 smailēm,

8 smailēm un zāģveida asmens demontāža (ja tas ir paredzēts) Uzstādiet aizsargu uz asmens.

1. Ievietojiet komplektācijā esošo atslēgu

(att. 9.E, att. 10.E) atbilstošajā atverē, ar roku pagrieziet asmeni (att. 9.C, att. 10.C) un stumiet atslēgu (att. 9.E, att. 10.E), lai tā nostiprinātos leņķiskā pārvada atverē (att. 9.B, att. 10.B), bloķējot griešanos.

2. Atskrūvējiet uzgriezni (att. 9.G,

att. 10.G) pulksteņrādītāja virzienā un noņemiet vāku (att. 9.F, att. 10.F).

3. Izņemiet ārējo gredzenu (att. 9.D, att. 10.D),

pēc tam izņemiet asmeni (att. 9.C, att. 10.C) un iekšējo gredzenu (att. 9.A, att. 10.A).

1. Izņemiet aizsargvāciņus (att. 11.A)

no abiem lokanas transmisijas caurules galiem (att. 11.B), pievēršot uzmanību tam, ka tie nav vienādi.

2. Izņemiet aizsargvāciņu (att. 12.A)

no aizmugurējā roktura (att. 12.C) caurules ārējās daļas (att. 12.B)

3. Ievietojiet galu ar rievu (att. 12.D)

aizmugurējā roktura (att. 12.C) caurules ārējā daļā (att. 12.B) un piestipriniet to ar skrūvi (att. 12.E), pārliecinoties, ka tas ir bloķēts.

4. Nospiediet tapu (att. 13.A) un

ievietojiet lokano vārpstu (att. 13.B) piedziņas bloka ligzdā (att. 13.C).

6. Noņemiet gumijas aizsargu (att. 13.D)

un izvelciet tai cauri troses (att. 13.E).

7. Ar skrūvgrieža palīdzību atveriet akseleratora

10. Pievienojiet savienotājus

(att. 13.I) un (att. 13.L).

11. Uzstādiet atpakaļ gumijas aizsargu (att. 13.D).

Ļauj apturēt un iedarbināt dzinēju. Slēdzim ir divas pozīcijas (att. 14.A): STOP - dzinējs izslēdzas un to vairs nevar iedarbināt. START - dzinēju var iedarbināt un sākt izmantot.LV - 9

SVARĪGI Obligātie drošības noteikumi ir izklāstīti 2. nod. Rūpīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām. SVARĪGI Mašīna tiek piegādāta bez degvielas.

6.1.1 Jostas izmantošana

LV - 10 Siksna (att. 15.A) ir jāvelk šādā veidā: – balstam (att. 15.A.1), mašīnas piekabināšanas karabīnei (att. 15.A.2) un ātras atkabināšanas sprādzei (att. 15.A.3) jābūt labajā pusē; – ātras atkabināšanas sprādzei jābūt priekšā (att. 15.A.4); – siksnām jākrustojas uz operatora muguras (att. 15.A.6); – sprādzēm jābūt pareizi savienotām (att. 15.A.5). Siksnām jābūt uzstieptām tā, lai tās vienmērīgi sadalītu svaru uz pleciem. SVARĪGI Bīstamības gadījumā atkabiniet mašīnu, izmantojot ātras atkabināšanas sprādzi (att. 15.A.3).

• Mugursomas tipa modeļi Mugursoma jāuzvelk pēc mašīnas iedarbināšanas. Mugursoma (att. 15.B) ir jāvelk šādā veidā: – lencēm jābūt uz operatora pleciem (att. 15.B.1); – sprādzēm jābūt pareizi savienotām (att. 15.B.2). – mašīnas piekabināšanas karabīnei jābūt labajā pusē (att. 15.B.3); – ātras atkabināšanas sprādzei jābūt priekšā (att. 15.B.4); Siksnām jābūt uzstieptām tā, lai tās vienmērīgi sadalītu svaru uz pleciem. SVARĪGI Bīstamības gadījumā atkabiniet siksnas, izmantojot ātras atkabināšanas sprādzi (att. 15.B.4).

6.2 DROŠĪBAS PĀRBAUDES

Veiciet šādas drošības pārbaudes un pārliecinieties, ka rezultāti atbilst datiem tabulās. Pirms izmantošanas vienmēr veiciet drošības pārbaudes.

6.2.1 Vispārīga pārbaude

Elements Rezultāts Rokturi (att. 1.F; att. 1.G; att. 1.I) Tīri, sausi, pareizi un cieši piestiprināti pie mašīnas. Griezējierīces aizsargs. (att. 1.E.1, att. 1.E.2) Piemērots izmantojamajai griezējierīcei, pareizi un cieši piestiprināts pie mašīnas, nav nodilis vai bojāts. Elements Rezultāts Siksnu stiprinājuma vieta (att. 1.K) Pareizi izvietots Ātras atkabināšanas sprādze (att. 15.A.3, att. 15.B.4) Efektīvs. Tam jābūt spējīgam ātri atbrīvot mašīnu bīstamā situācijā. Mašīnas un griezējierīces skrūves Labi piestiprināti (nav izļodzījušies) Griezējierīce (att. 1.D.1, att. 1.D.2, att. 1.D.3) Nav bojāta vai nodilusi. Metāla asmens (ja uzstādīts) (att. 1.D.2, att. 1.D.3) Labi uzasināts Gaisa ltrs (att. 24.C) Tīrs Elektrības un sveces vadi Nav bojāti, lai izvairītos no dzirksteļu rašanās. Sveces vada uzgalis (att. 14.H) Nav bojāts un ir pareizi uzstādīts uz sveces

6.2.2 Mašīnas darbības pārbaude

Darbība Rezultāts Iedarbiniet mašīnu (6.3. par.) Griezējierīcei (att. 1.D.1, att. 1.D.2, att. 1.D.3) jābūt nekustīgai, kamēr dzinējs darbojas minimālo apgriezienu režīmā. Vienlaicīgi darbiniet akseleratora vadības sviru (att. 14.B) un akseleratora drošības sviru (att. 14.C). Svirām jākustas brīvi, bez pārmērīga spēka pielietošanas. Atlaidiet akseleratora vadības sviru (att. 14.B) un akseleratora drošības sviru (att. 14.C) Svirām automātiski un ātri jāatgriežas neitrālā stāvoklī un dzinējam jāatgriežas minimālo apgriezienu režīmā. Nospiediet akseleratora vadības sviru (att. 14.B) akseleratora vadības svira paliek bloķēta (att. 14.B). Nospiediet dzinēja iedarbināšanas/ apturēšanas slēdzi (att. 14.A) Slēdzim ir viegli jāpārvietojas starp pozīcijām. Ja jebkurš no rezultātiem atšķirsies no turpmāk piedāvātajās tabulās esošās informācijas, mašīnu nedrīkst izmantot! Nogādājiet mašīnu servisa centrā, lai to pārbaudītu un salabotu.

Pirms dzinēja iedarbināšanas:

1. novietojiet mašīnu stabilā pozīcijā uz zemes;

2. noņemiet griezējierīces aizsargu

att. 1.D.3) (ja tas ir uzstādīts) nepieskaras zemei un citiem priekšmetiem.LV - 11

6.3.1 Auksta dzinēja iedarbināšana

Par "auksto" tiek uzskatīta iedarbināšana, kura tiek veikta vismaz pēc 5 minūtēm pēc dzinēja apturēšanas vai pēc degvielas uzpildīšanas. SVARĪGI Lai izvairītos no deformācijām, transmisijas cauruli nedrīkst izmantot, lai iedarbināšanas laikā atbalstītu pret to roku vai ceļgalu. SVARĪGI Lai izvairītos no auklas pārtrūkšanas, neizvelciet auklu tās pilnā garumā, neļaujiet tai pieskarties auklas vadotnes atveres malai un pakāpeniski atlaidiet rokturi, neļaujot auklai ieiet iekšā nekontrolējamā veidā.

1. Pārbaudiet, vai slēdzis

(att. 14.A) ir pozīcijā «I».

2. tikai modeļiem ar gaisa vārstu:

Ieslēdziet gaisa vārstu, pārvietojot sviru pozīcijā «B» (att. 14.E).

3. Nospiediet uzpildes ierīces vadības pogu

(att. 14.F) 10 reizes, lai veicinātu aizdedzi karburatorā. Pārliecinieties, ka ierīces nospiešanas laikā atvere ir aizvērta ar pirkstu.

4. Piespiediet ierīci pie zemes, stingri turot to aiz

dzinēja mezgla ar vienu roku, lai nezaudētu kontroli iedarbināšanas laikā (16. att.).

5. Lēni pavelciet iedarbināšanas rokturi uz 10-

15 cm, līdz būs jūtama noteikta pretestība, un tad pavelciet to dažas reizes, līdz dzinējā būs dzirdami pirmie sprakšķi.

6. tikai modeļiem ar gaisa vārstu:

Izslēdziet gaisa vārstu, pārvietojot sviru pozīcijā «A» (att. 14.E).

7. Vēlreiz pavelciet iedarbināšanas rokturi,

līdz dzinējs sāk vienmērīgi darboties.

8. Īslaicīgi darbiniet akseleratora vadības

sviru (att. 14.B) un uzstādiet dzinēju minimālo apgriezienu režīmā.

9. Ļaujiet dzinējam darboties minimālo

apgriezienu režīmā vismaz 1 minūti pirms sākat lietot mašīnu. SVARĪGI Ja iedarbināšanas auklas rokturis tiek vairakkārt pavilkts, tas var applūdināt dzinēju un to var būt grūti iedarbināt. Dzinēja applūdināšanas gadījumā (skat. 14. par.).

6.3.2 Karsta dzinēja iedarbināšana

Lai iedarbinātu kārstu dzinēju (proti, uzreiz pēc dzinēja apturēšanas), izpildiet iepriekšējās procedūras 1. - 2. - 3. - 4. - 6. - 7. punktu.

PIEZĪME Pirms pirmās pļaušanas tiek rekomendēts labi iepazīties ar mašīnu un ar piemērotu pļaušanas tehniku, pamēģinot pareizi uzvilkt jostu, cieši satvert mašīnu un veikt darbam nepieciešamas kustības. Turpmāk ir izklāstīti mašīnas izmantošanas norādījumi:

• vienmēr piesprādzējiet mašīnu pie pareizi uzvilktas siksnas (skat. 6.1.1. par.);

• vienmēr cieši turiet mašīnu ar abām rokām, turot dzinēja mezglu ķermeņa labajā pusē un griešanas mezglu zem jostas līmeņa.

6.4.1.a Auklas turēšanas galviņa

Izmantojiet TIKAI neilona auklas. Metāla aukļu, plasticētu metāla aukļu un/vai galviņai nepiemērotu aukļu izmantošana var novest pie smagu traumu vai ievainojumu gūšanas. Neizmantojiet mašīnu slaucīšanai, noliecot auklas turēšanas galviņu. Dzinēja jauda ir pietiekoša, lai uzmestu priekšmetus un nelielus akmeņus 15 metru vai pat lielākā attālumā, kas var radīt bojājumus vai traumas. a. Pļaušana kustībā (pļauja) Pārvietojieties vienmērīgi, veicot lokveida kustības, kā ar parastu izkapti, nenoliekot auklas turēšanas galviņu (17. att.). Vispirms pamēģiniet nopļaut zāli pareizā augstumā nelielā apgabalā, lai nodrošinātu vienādu pļaušanas augstumu, turot auklas turēšanas galviņu nemainīgā attālumā no zemes virsmas. Cietu augu pļaušanas laikā auklas turēšanas galviņu var noliekt apmēram uz 30° kreisajā pusē. Nestrādājiet šādā veidā, ja pastāv priekšmetu izmešanas risks, kuri var ievainot cilvēkus, dzīvniekus vai nodarīt bojājumus. b. Precīza pļaušana (apgriešana) Nedaudz nolieciet mašīnu, lai auklas turēšanas galviņas apakšējā mala nepieskartos zemes virsmai un lai pļaušanas līnija atrastos vēlamajā punktā, griezējierīci vienmēr turiet tālu no operatora.LV - 12 c. Pļaušana žogu / pamatu tuvumā Lēni pietuviniet auklas turēšanas galviņu žogam, stabiem, akmeņiem, sienām utt., sekojot tam, lai tā neatsistos pret šiem priekšmetiem (18. att.). Ja auklas atsitas pret cietu priekšmetu, tā var saplīst vai nodilt; ja tā aizķersies aiz žoga, tā var asi notrūkt. Jebkurā gadījumā, pļaušanas laikā apkārt trotuāriem, pamatiem, sienām utt. auklas nodilums var būt lielāks, nekā parasti. d. Pļaušana apkārt kokiem Ejiet apkārt kokam no kreisas puses labajā pusē, lēni pietuvinoties stumbram tā, lai aukla nenonāktu saskarē ar stumbru, un nedaudz noliecot auklas turēšanas galviņu uz priekšu (19. att.). Ņemiet vērā, ka neilona aukla var nogriezt vai sabojāt nelielus krūmus un, ka, ja neilona aukla nonāks saskarē ar krūmiem vai kokiem ar mīkstu mizu, tas var nopietni sabojāt augu.

6.4.1.b Asmens ar 3 smailēm,

4 smailēm un 8 smailēm Sāciet griešanu no auga augšējās daļas, pēc tam virzieties lejup ar pļaušanas asmeni, lai apgrieztu zarus, pakāpeniski samazinot to garumu (20. att.).

6.4.1.c Zāģveida asmens

(ja tas ir paredzēts) Zāģveida asmeņu izmantošanas laikā, ja tā ir atļauta, vienmēr ir jāuzstāda speciāla aizsardzība (4.4.2. nod.). Asmenim vienmēr jābūt labi uzasinātam, lai samazinātu atsitiena risku. Nelielu koku gāšanas laikā nosakiet nozāģētā koka krišanas virzienu, ņemot vērā tai skaitā vēja virzienu. Lai nodrošinātu labu nelielu koku gāšanas rezultātu, tie ir jānozāģē ar asu kustību zāģējamā zara vai stumbra virzienā, kamēr dzinējs darbojas maksimālajos apgriezienos. Izvairieties no asmens labās puses izmantošanas, jo griešanās virziena dēļ šajā zonā ir augsts atsitiena vai asmens iesprūšanas risks (21. att.).

6.4.2 Galviņas auklas garuma

regulēšana darba laikā Šī mašīna ir aprīkota ar galviņu ar pusautomātisko auklas padevi. Galviņas auklas garums tiek regulēts: – kad aukla nodilst un kļūst īsāka; – kad dzinēja griešanās ātrums kļūst lielāks par ierastu; – kad samazinās pļaušanas efektivitāte. Lai izlaistu jaunu auklas gabalu:

• padauziet auklas turēšanas galviņu pret zemi (22. att.), turot akseleratora vadības sviru nospiestu līdz galam;

• aukla tiek padota automātiski un auklas nazis (att. 27.A) nogriež lieko daļu.

6.5 LIETOŠANAS IETEIKUMI

Izmantošanas laikā iesakām periodiski izņemt nezāli, kas aptinās apkārt mašīnai, lai izvairītos no dzinēja (att. 1.A) pārkaršanas, kas var rasties, ja zāle nokļūst zem griezējierīces aizsarga (att. 1.E.1, att. 1.E.2). Rīkojieties, kā ir aprakstīts turpmāk: – apturiet mašīnu (6.6. par.); – atvienojiet sveces vada uzgali (att. 14.H); – valkājiet darba cimdus; – izņemiet zāli ar skrūvgrieža palīdzību, lai nodrošinātu dzinēja pareizu dzesēšanu. PIEZĪME Mašīnas pirmo 6-8 stundu lietošanas laikā izvairieties no dzinēja darbināšanas maksimālo apgriezienu režīmā.

Lai apturētu mašīnu:

• atlaidiet akseleratora vadības sviru (att. 14.B) un ļaujiet dzinējam dažas sekundes darboties minimālo apgriezienu režīmā;

• uzstādiet slēdzi (att. 14.A) pozīcijā «O»;

• uzgaidiet, kamēr griezējierīce apstāsies. Pēc akseleratora uzstādīšanas minimālo apgriezienu režīmā griezējierīce dažas sekundes turpina kustēties. SVARĪGI Vienmēr apturiet mašīnu pārvietojot mašīnu darba zonas ietvaros. Uzreiz pēc izslēgšanas dzinējs var būt ļoti karsts. Nepieskarieties. Pastāv apdegumu gūšanas risks.

• Kad griezējierīce apstāsies, uzstādiet asmens aizsargu.

• Ļaujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.

• Veiciet tīrīšanu (7.4. par.).LV - 13

• Pārbaudiet, vai nav izļodzījušos vai bojātu detaļu. Nepieciešamības gadījumā nomainiet bojātas detaļas un pievelciet izļodzījušas skrūves un bultskrūves. SVARĪGI Apturiet mašīnu (6.6. par.), atvienojiet sveces vada uzgali (att. 14.H) un uzstādiet asmens aizsargu vienmēr, kad atstājat mašīnu bez uzraudzības.

SVARĪGI Obligātie drošības noteikumi ir izklāstīti 2. nod. Rūpīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām. Pirms jebkādu tehniskās apkopes darbu veikšanas:

• pēc griezējierīces apstāšanās, uzstādiet asmens aizsargu (izņemot gadījumus, kad ar to jāveic darbi);

• ļaujiet dzinējam atdzist pirms novietojat mašīnu jebkādā telpā;

• izmantojiet piemērotu apģērbu, darba cimdus un aizsargbrilles;

• izlasiet attiecīgo instrukciju;

• Veicamo darbu veids un biežums ir aprakstīts “Tehniskās apkopes tabulā” (skat. 13. nod.). Šīs tabulas mērķis ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti un drošību. Tajā ir norādīti galvenie apkopes darbi un to veikšanas biežums. Veiciet operācijas atbilstoši pirmajam norādītajam termiņam.

• Neoriģinālu rezerves daļu un piederumu izmantošana var negatīvi ietekmēt mašīnas darbību un drošību. Ražotājs neuzņemas nekādu atbildību par bojājumiem vai traumām, kas izraisīja minētie izstrādājumi.

• Oriģinālās rezerves daļas ir pieejamas autorizētajos servisa centros un pie dīleriem. SVARĪGI Visas tehniskās apkopes un regulēšanas operācijas, kas nav aprakstītas šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā.

7.2 MAISĪJUMA SAGATAVOŠANA

Šī mašīna ir aprīkota ar divtaktu dzinēju, tātad tā ir jāizmanto ar benzīna un eļļas maisījumu. SVARĪGI Izmantojot mašīnu tikai ar benzīnu tiek bojāts dzinējs un tas noved pie garantijas spēka zaudēšanas. SVARĪGI Izmantojiet tikai kvalitatīvu degvielu un smērvielas, lai saglabātu darbības raksturojumus un garantētu mehānisko daļu ilgu kalpošanas laiku.

7.2.1 Benzīna raksturlielumi

Izmantojiet tikai svinu nesaturošu benzīnu (ekoloģiski tīrs benzīns), kura oktānskaitlis nav zemāks par 90. SVARĪGI Svinu nesaturošam benzīnam ir tieksme veidot nogulsnes kannā, ja to glabā ilgāk par 2 mēnešiem. Vienmēr izmantojiet svaigu benzīnu!

7.2.2 Eļļas raksturlielumi

Izmantojiet tikai augstas kvalitātes sintētisko eļļu, kura ir paredzēta divtaktu dzinējiem. Pie vietējā izplatītāja jūs varat iegādāties eļļas, kuras ir paredzētas šī tipa dzinējam un nodrošina tā labāku aizsardzību. Šo eļļu izmantošana ļauj izveidot 2,5% maisījumu, kas sastāv no 1 eļļas daļas uz katrām 40 benzīna daļām.

7.2.3 Maisījuma sagatavošana

un uzglabāšana Lai sagatavotu maisījumu:

1. ielejiet piemērotajā kannā apmēram

benzīna apjoma pusi;

2. pievienojiet visu eļļu;

3. ielejiet benzīna atlikušo daļu;

4. aizveriet vāciņu un enerģiski sakratiet kannu.

SVARĪGI Maisījums ir pakļauts novecošanai. Negatavojiet pārāk lielu maisījuma daudzumu, lai izvairītos no nogulšņu veidošanās. SVARĪGI Maisījuma un benzīna kannām jābūt atšķirīgām un attiecīgi marķētām, lai nesajauktu tās lietošanas laikā. SVARĪGI Periodiski tīriet benzīna un maisījuma kannas, lai novāktu iespējamas nogulsnes.LV - 14

1. enerģiski sakratiet maisījuma kannu;

2. novietojiet mašīnu uz horizontālas virsmas

stabilā stāvoklī tā, lai maisījuma tvertnes vāciņš atrastos augšpusē (att. 14.G). PIEZĪME Uz maisījuma tvertnes vāciņa (att. 14.G) ir šāds simbols: Maisījuma tvertne.

3. Notīriet tvertnes vāciņu un zonu

apkārt tam, lai izvairītos no netīrumu nokļūšanas tvertnē uzpildes laikā.

4. Uzmanīgi atveriet tvertnes vāciņu, lai

pakāpeniski samazinātu spiedienu.

5. Uzpildes laikā izmantojiet piltuvi,

neuzpildiet degvielu līdz malai.

7.4 MAŠĪNAS UN DZINĒJA TĪRĪŠANA

Pēc lietošanas vienmēr tīriet mašīnu. Lai samazinātu ugunsgrēka bīstamību: – novāciet no mašīnas un it īpaši no dzinēja zāli, lapas un smērvielas paliekas; – bieži tīriet cilindra ribas ar saspiestā gaisa palīdzību un atbrīvojiet zonu ap trokšņa slāpētāja no zāģskaidām, zariem, lapām un citiem atgriezumiem. Lai izvairītos no dzinēja pārkaršanas un bojājuma, dzesēšanas gaisa ieplūdes režģiem visu laiku jābūt tīriem un uz tiem nedrīkst būt zāģskaidu un atgriezumu.

• Sekojiet tam, lai uzgriežņi un skrūves būtu pievilkti, lai mašīna visu laiku atrastos drošā darbības stāvoklī.

• Regulāri pārbaudiet, vai rokturi ir cieši piestiprināti.

Ieeļļojiet ar ziedi uz litija bāzes. Izņemiet skrūvi (att. 23.A) un ielejiet ziedi, ar roku griežot vārpstu līdz ziede sāk tecēt ārā; pēc tam ievietojiet skrūvi (att. 23.A) atpakaļ.

8.2 LOKANAS VĀRPSTAS EĻĻOŠANA

Ieeļļojiet ar ziedi uz litija bāzes.

2. izņemiet lokano vārpstu (att. 23.C);

3. uzklājiet smērvielu, ar rokām pagriežot

vārpstu līdz smērviela tiks vienmērīgi sadalīta par visu virsmu; pēc tam uzstādiet visas detaļas atpakaļ (4.6. par.).

8.3 GAISA FILTRA TĪRĪŠANA

SVARĪGI Gaisa ltra tīrīšana ir ļoti svarīga mašīnas labai un ilgstošai darbībai. Nestrādājiet bez ltra vai ar bojātu ltru, lai neizraisītu dzinēja nelabojamus bojājumus. Tīrīšana jāveic ik pēc 15 darba stundām. Lai notīrītu ltru:

1. atskrūvējiet skrūves (att. 24.B),

noņemiet vāku (att. 24.A) un izņemiet ltrējošo elementu (att. 24.C);

2. iepūtiet saspiesto gaisu no iekšējā sāna, lai

novāktu putekļus un netīrumus (25. att.);

3. uzstādiet atpakaļ ltrējošo elementu

Periodiski noņemiet un notīriet sveci ar metāla birstes palīdzību, novācot iespējamas nogulsnes (26. att.). Pārbaudiet un noregulējiet attālumu starp elektrodiem, lai tas būtu pareizs (26. att.). Uzstādiet sveci atpakaļ, līdz galam pieskrūvējot to ar piegādāto atslēgu. Gadījumā, ja elektrodi ir apdedzināti, izolācija ir bojāta, kā arī ik pēc 100 darbības stundām svece ir jānomaina pret sveci ar analoģiskiem raksturojumiem.

8.5 GRIEZĒJIERĪCES TEHNISKĀ APKOPE

Veicot darbus ar griezējierīci, ņemiet vērā, ka griezējierīce var izkustēties arī tajā gadījumā, ja sveces vads ir atvienots. Ar šo mašīnu ir paredzēts izmantot griezējierīces, kurām ir tehnisko datu tabulā norādītais kods. Ņemot vērā izstrādājuma attīstību, tehnisko datu tabulā norādītās griezējierīces ar laiku var tikt nomainītas ar citām ierīcēm ar līdzīgiem raksturlielumiem un drošības līmeni.LV - 15 Nepieskarieties griezējierīcei, kamēr sveces vads nav atvienots un griezējierīce nav pilnībā apstājusies. Valkājiet aizsargcimdus.

8.5.1 Asmens asināšana/balansēšana

Drošības apsvērumu dēļ ir ieteicams asināšanu un balansēšanu veikt specializētajā servisa centrā, kura darbiniekiem ir šīs operācijas veikšanai nepieciešamās zināšanas un instrumenti, kas ļauj novērst asmens bojājuma un ekspluatācijas drošības samazināšanas risku. Asmeņus ar 3 smailēm, 4 smailēm un 8 smailēm var izmantot no jebkuras puses. Kad viena smaiļu puse ir nodilusi, var apgriezt asmeni un izmantot otro smaiļu pusi. Jau abas smaiļu puses ir nodilušas, tās ir jāuzasina. Asmens nav apgriežams, tādējādi, tas jāizmanto tikai no vienas puses.

Asmeni nedrīkst remontē, tas ir jānomaina, kad parādās plīšanas pazīmes vai, ja ir pārsniegta asināšanas robeža. Maiņas procedūra ir aprakstīta nod. 4.5.3, nod. 4.5.4.

8.5.3 Auklas turēšanas galviņas

• Tips I Veiciet operāciju secību, kas norādīta 28. attēlā.

• Tips II Apgrieziet jaunu auklu norādītajā garumā (att. 29.A).

1. Pagrieziet uztīšanas rokturi (att. 30.A) un

salāgojiet atzīmi uz roktura (att. 30.B) ar atzīmi uz galviņas korpusa (att. 30.C).

2. Ievietojiet auklas galu (att. 30.D)

vienā no izejas atverēm un izvelciet to no pretējā pusē esošās atveres.

3. Nodrošiniet, lai auklas garums

abās pusēs būtu vienāds.

4. Grieziet uztīšanas rokturi (att. 31.A)

bultiņas norādītajā virzienā, lai uztītu auklu, ārā atstājot apmēram 175 mm garu gabalu no abām pusēm (att. 31.B). Gadījumā, ja galviņā ir palikusi veca aukla vai tās daļas, izņemiet to, kā aprakstīts turpmāk:

1. nospiediet mēlītes auklas turēšanas

galviņas malās, vietās, kas apzīmētas ar “PUSH” (att. 32.A), un atkabiniet galviņas apakšējo daļu (att. 32.B);

2. izņemiet iekšā palikušo auklas daļu;

3. uzstādiet atpakaļ spoli (att.

33.A) attiecīgajā ligzdā;

4. aizveriet galviņu, piekabinot mēlītes (att.

33.B) attiecīgajās atverēs (att. 33.C), spiežot to līdz galam līdz klikšķim, kas liecina par to, ka galviņas apakšējā daļa (att. 33.D) noksējās vietā.

1. Noņemiet auklas griešanas nazi

(att. 27.A) spīlēs un uzasiniet to ar plakanu vīli, sekojot tam, lai saglabātos sākotnējais griešanas leņķis.

3. Uzstādiet auklas griešanas nazi

Ja griezējierīce kustas, kad dzinējs darbojas minimālo apgriezienu režīmā, ir jāsazinās ar vietējo pārstāvi, lai viņš pareizā veidā noregulētu dzinēju.

Karburators tiek regulēts rūpnīcā tā, lai nodrošinātu vislielāko efektivitāti visos lietošanasLV - 16 apstākļos, ar minimālo kaitīgo gāzu izmeti saskaņā ar spēkā esošo likumdošanu. Nepietiekamas darbspējas gadījumā griezieties pie vietēja izplatītāja, lai viņš pārbaudītu karburāciju un dzinēju.

SVARĪGI Drošības noteikumi, kuri jāievēro uzglabāšanas laikā, ir aprakstīti par. 2.4. Rūpīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām. Ja mašīnu ir paredzēts uzglabāt ilgāk par 2-3 mēnešiem, ir jāveic dažas darbības, lai izvairītos no grūtībām lietošanas atsākšanas laikā un no dzinēja permanentiem bojājumiem. Pirms mašīnas novietošanas uzglabāšanā:

1. Degvielas tvertni iztukšojiet ārā

un kamēr dzinējs ir auksts.

2. Iedarbiniet dzinēju un darbiniet to minimālo

apgriezienu režīmā līdz apstāšanas, lai tiktu patērēta visa tvertnē palikusī degviela.

3. Ļaujiet dzinējam atdzist.

4. Atvienojiet sveces vada uzgali (att. 14.H).

5. Rūpīgi iztīriet mašīnu.

6. Pārbaudiet, vai mašīnā nav bojājumu.

Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru.

7. Novietojiet mašīnu uzglabāšanā:

– sausā vietā; – no laika apstākļiem aizsargātā vietā; – ar pareizi uzstādītu asmens aizsargu; – bērniem nepieejamā vietā; – pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti. Atsākot mašīnas lietošanu, sagatavojiet to, kā norādīts nodaļā “6. Mašīnas izmantošana".

TRANSPORTĒŠANA Mašīnas pārvietošanas vai transportēšanas laikā jāievēro šādi norādījumi: – Apturiet mašīnu. – Atvienojiet sveces vada uzgali (att. 14.H). – Izmantojiet izturīgus darba cimdus. – Kad griezējierīce apstāsies, uzstādiet asmens aizsargu. – Ņemt mašīnu tikai aiz rokturiem un novirzīt griezējierīci pretēji pārvietošanas virzienam. Transportējot mašīnu transportlīdzeklī, jāievēro šādi norādījumi: – novietojiet to tādā veidā, lai tā nevienam neradītu bīstamību; – cieši piestipriniet to pie transportlīdzekļa, izmantojot troses vai ķēdes, lai izvairītos no apgāšanas, bojājumu un degvielas izplūdes riska.

11. APKOPE UN REMONTS

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un pareizai lietotāja veicamajai pamata tehniskajai apkopei nepieciešamie norādījumi. Visi regulēšanas un tehniskās apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā, kura darbiniekiem ir zināšanas un iekārtas, kuras nepieciešamas, šo darbu pareizai veikšanai, saglabājot mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic nekvalicēts personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai atbildības.

• Tikai autorizētie servisa centri drīkst veikt garantijas remontu un tehnisko apkopi.

• Autorizētie servisa centri izmanto tikai oriģinālās rezerves daļas. Oriģinālās rezerves daļas un piederumi ir izstrādāti speciāli šīm mašīnām.

• Neoriģinālas rezerves daļas un piederumi nav apstiprināti, neoriģinālu rezerves daļu un piederumu izmantošanas gadījumā garantija tiek anulēta.

• Iesakām vienu reizi gadā nogādāt mašīnu autorizētajā servisa centrā, lai veiktu tehnisko apkopi, remontu un drošības ierīču pārbaudi.

12. GARANTIJAS SEGUMS

Garantija sedz visus materiāla un ražošanas defektus. Lietotājam ir uzmanīgi jāievēro visi norādījumi, kas izklāstīti pievienotajā dokumentācijā. Garantija nesedz bojājumus, kas radušies šādu iemeslu dēļ:

• Lietotājs nav iepazinies ar pievienoto dokumentāciju.

• Neoriģinālu rezerves daļu izmantošana.

• Ar mašīnu nepiegādātu vai ražotāja apstiprinātu piederumu lietošana. Turklāt garantija nesedz:

• Patērējamo materiālu normālu nodilumu, tādu kā griezējierīces, drošības bultskrūves.

• Normālu nodilumu.LV - 17 Pircēja tiesības aizsargā viņa valstī spēkā esošie likumi. Šī garantija nekādā veidā neierobežo nacionālajā likumdošanā noteiktās pircēja tiesības.LV - 18

13. TEHNISKĀS APKOPES TABULA

Periodiskums Operācija

Visu stiprinājumu pārbaude (skat. 7.5. nod.) Drošības pārbaude / Vadības ierīču pārbaude (skat. 6.2. nod.) Vispārēja tīrīšana un pārbaude (skat. 7.4. nod.) Leņķiskā pārvada un lokanas caurules eļļošana (skat.

Degvielas līmeņa pārbaude/ uzpilde (skat. 7.3. nod.) Vispārēja tīrīšana un pārbaude (skat. 7.4. nod.) Gaisa ltra tīrīšana (skat. 8.3. nod.) Gaisa ltra nomaiņa (skat. 8.3. nod.) Sveces tīrīšana (skat. 8.4. nod.) Sveces nomaiņa (skat. 8.4. nod.) Trokšņu slāpētāja skrūvju stiprināšana

Degvielas ltra maiņa * Cilindra izplūdes atveres un cilindra dzesēšanas ribu tīrīšana * Pirms katras lietošanas reizes

• Darbi, kuri jāveic vietējam izplatītājam vai pilnvarota servisa centra speciālistamLV - 19

iedarbināt, vai tas nepaliek darba stāvoklī Nepareiza iedarbināšanas procedūra. Sekojiet norādījumiem (sk. 6.3. nodaļu) Svece ir netīra vai attālums starp elektrodiem nav pareizs Pārbaudiet sveci (skat. 8.4. par.). Aizsērējis gaisa ltrs Notīriet un/vai nomainiet ltru (skat. 8.3. par.). Karburācijas problēmas Sazinieties ar pilnvaroto tehniskā atbalsta centru.

2. Dzinēju var iedarbināt,

bet tam ir zema jauda. Aizsērējis gaisa ltrs Notīriet un/vai nomainiet ltru (skat. 8.3. par.). Karburācijas problēmas Sazinieties ar pilnvaroto tehniskā atbalsta centru.

nevienmērīgi vai zem slodzes tas zaudē jaudu Svece ir netīra vai attālums starp elektrodiem nav pareizs Pārbaudiet sveci (skat. 8.4. par.). Karburācijas problēmas Sazinieties ar pilnvaroto tehniskā atbalsta centru.

ir pārmērīga Nepareizs maisījuma sastāvs Sagatavojiet maisījumu saskaņā ar norādījumiem (skat. 7.2. par.) Karburācijas problēmas Sazinieties ar pilnvaroto tehniskā atbalsta centru.

5. Dzinēja applūdināšana Iedarbināšanas rokturis tika

darbināta vairākas reizes ar ieslēgtu bagātinātāju (Starter), Izņemiet sveci (26. att.) un viegli pavelciet iedarbināšanas auklas rokturi (att. 14.I), lai novāktu degvielas pārpalikumu; pēc tam nožāvējiet sveces elektrodus un uzstādiet to atpakaļ dzinējā.

6. Griezējierīce kustās,

kamēr dzinējs darbojas minimālo apgriezienu režīmā Nepareiza karburācijas regulēšana Sazinieties ar pilnvaroto tehniskā atbalsta centru.

spēcīgi vibrēt Bojājums vai izļodzījušas daļas. Apturiet mašīnu un atvienojiet sveces vadu (att. 14.H). Pārbaudiet, vai mašīnai nav bojājumu. Pārbaudiet, vai ir izļodzījušas daļas un pievelciet tās. Veiciet pārbaudes, detaļu nomaiņu vai remontu autorizētajā servisa centrā.

priekšmetam Bojājums vai izļodzījušas daļas. Apturiet mašīnu un atvienojiet sveces vadu (att. 14.H). Pārbaudiet, vai mašīnai nav bojājumu. Pārbaudiet, vai ir izļodzījušas daļas un pievelciet tās. Veiciet pārbaudes, detaļu nomaiņu vai remontu autorizētajā servisa centrā. Ja pēc aprakstīto operāciju veikšanas traucējumi nepazūd, sazinieties ar vietējo izplatītāju.MK - 1

EK atbilstības deklarācija (Direktīva 2006/42/EK par mašīnām, pielikums II, daļa A)

2. Uzņemoties par to pilnu atbildību, paziņo, ka

mašīna: Ar piedziņu aprīkotais rokturamais portatīvs krūmgriezis / zāles pļaušana a) Tips / Bāzes modelis b) Mēnesis / Ražošanas gads c) Sērijas numurs d) iekšdedzes motors

3. Atbilst šādu direktīvu prasībām:

e) Sertifikācijas iestāde f) CE tipveida pārbaude

4. Atsauce uz harmonizētiem standartiem

g) Izmērītais skaņas intensitātes līmenis h) Garantētais skaņas intensitātes līmenis j) Uzstādītā neto jauda n) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: o) Vieta un datums SR (Prevod originalnih uputstvaI)

EK atbilstības deklarācija (Direktīva 2006/42/EK par mašīnām, pielikums II, daļa A)

2. Uzņemoties par to pilnu atbildību, paziņo, ka

mašīna: Ar piedziņu aprīkotais rokturamais portatīvs krūmgriezis / zāles pļaušana a) Tips / Bāzes modelis b) Mēnesis / Ražošanas gads c) Sērijas numurs d) iekšdedzes motors

3. Atbilst šādu direktīvu prasībām:

e) Sertifikācijas iestāde f) CE tipveida pārbaude

4. Atsauce uz harmonizētiem standartiem

g) Izmērītais skaņas intensitātes līmenis h) Garantētais skaņas intensitātes līmenis j) Uzstādītā neto jauda n) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: o) Vieta un datums
