MANUALE UTENTE SBC 646 F STIGA

ITALIANO - Istruzioni Originali IT

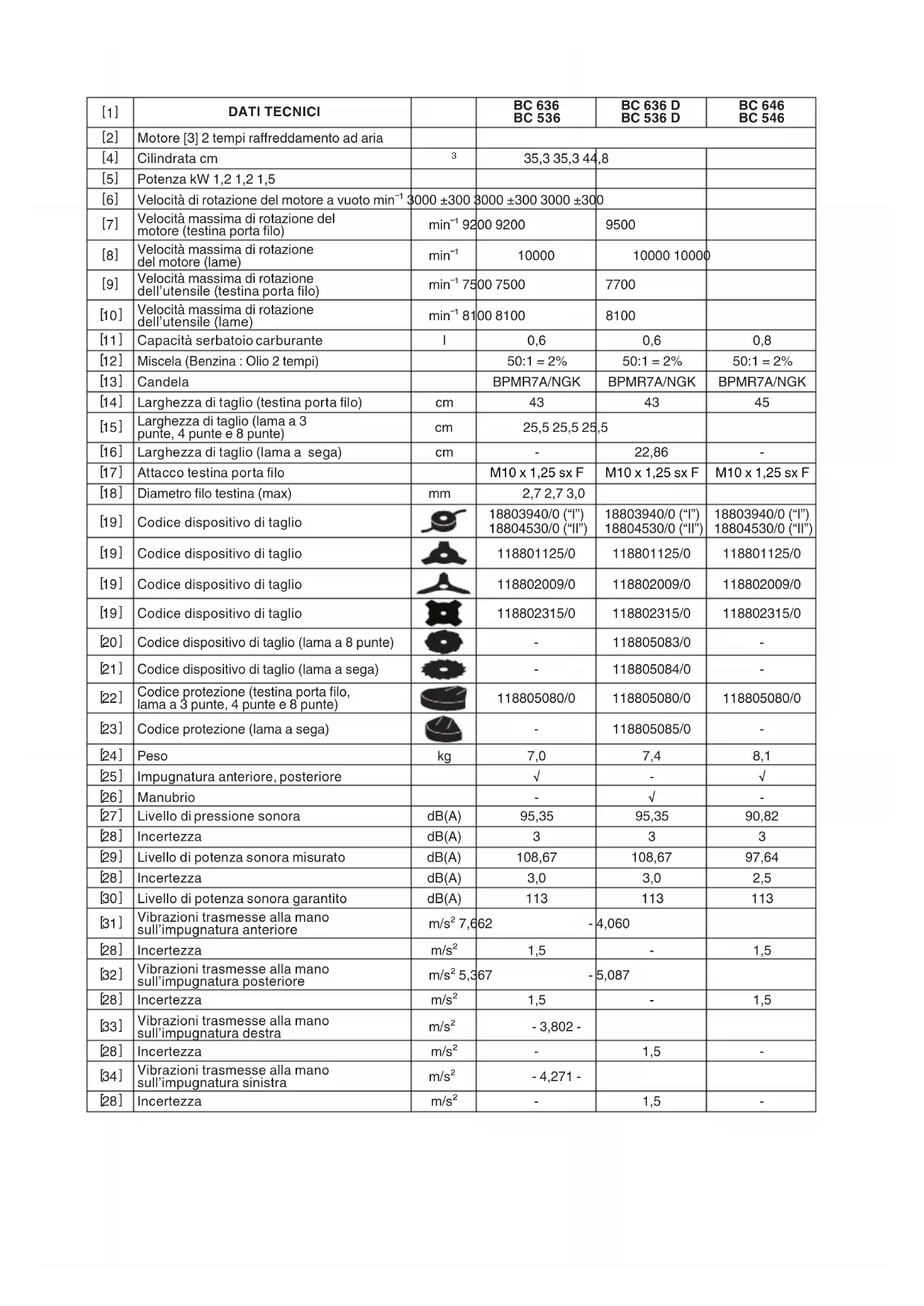

[1]	DATI TECNICI		BC 636BC 536	BC 636 DBC 536 D	BC 646BC 546
[2]	Motore [3] 2 tempi raffreddamento ad aria
[4]	Cilindrata cm	^3	35,3 35,3 44,8
[5]	Potenza kW 1,2 1,2 1,5
[6]	Velocità di rotazione del motore a vuoto min ^-1	3000 ±300	3000 ±300 3000 ±300
[7]	Velocità massima di rotazione del motore (testina porta filo)	min ^-1 92	00 9200	9500
[8]	Velocità massima di rotazione del motore (lame)	min ^-1	10000	10000 10000
[9]	Velocità massima di rotazione dell'utensile (testina porta filo)	min ^-1 75	00 7500	7700
[10]	Velocità massima di rotazione dell'utensile (lame)	min ^-1 81	00 8100	8100
[11]	Capacità serbatoio carburante	1	0,6	0,6	0,8
[12]	Miscela (Benzina : Olio 2 tempi)		50:1 = 2%	50:1 = 2%	50:1 = 2%
[13]	Candela		BPMR7A/NGK	BPMR7A/NGK	BPMR7A/NGK
[14]	Larghezza di taglio (testina porta filo)	cm	43	43	45
[15]	Larghezza di taglio (lama a 3 punte, 4 punte e 8 punte)	cm	25,5 25,5 25,5
[16]	Larghezza di taglio (lama a sega)	cm	-	22,86	-
[17]	Attacco testina porta filo		M10 x 1,25 sx F	M10 x 1,25 sx F	M10 x 1,25 sx F
[18]	Diametro filo testina (max)	mm	2,7 2,7 3,0
[19]	Codice dispositivo di taglio		18803940/0 ("I")18804530/0 ("II")	18803940/0 ("I")18804530/0 ("II")	18803940/0 ("I")18804530/0 ("II")
[19]	Codice dispositivo di taglio		118801125/0	118801125/0	118801125/0
[19]	Codice dispositivo di taglio		118802009/0	118802009/0	118802009/0
[19]	Codice dispositivo di taglio		118802315/0	118802315/0	118802315/0
[20]	Codice dispositivo di taglio (lama a 8 punte)		-	118805083/0	-
[21]	Codice dispositivo di taglio (lama a sega)		-	118805084/0	-
[22]	Codice protezione (testina porta filo, lama a 3 punte, 4 punte e 8 punte)		118805080/0	118805080/0	118805080/0
[23]	Codice protezione (lama a sega)		-	118805085/0	-
[24]	Peso		7,0	7,4	8,1
[25]	Impugnatura anteriore, posteriore		√	-	√
[26]	Manubrio		-	√	-
[27]	Livello di pressione sonora		95,35	95,35	90,82
[28]	Incertezza		3	3	3
[29]	Livello di potenza sonora misurato	[XZZC]	108,67	108,67	97,64
[28]	Incertezza		3,0	3,0	2,5
[30]	Livello di potenza sonora garantito	[5KW]	113	113	113
[31]	Vibrazioni trasmesse alla mano sull'impugnatura anteriore		662	-4,060
[28]	Incertezza		1,5	-	1,5
[32]	Vibrazioni trasmesse alla mano sull'impugnatura posteriore		367	-5,087
[28]	Incertezza
[33]	Vibrazioni trasmesse alla mano sull'impugnatura destra		1,5	-	1,5
[28]	Incertezza		-3,802 -
[34]	Vibrazioni trasmesse alla mano sull'impugnatura sinistra		-	1,5	-
[28]	Incertezza		-4,271 -
			-	1,5	-
[1]	DATI TECNICI		BC 646 DBC 546 D	BC 646 DX BC	646 F
[2]	Motore [3] 2 tempi raffreddamento ad aria
[4]	Cilindrata cm	^3	44,8 44,8 44,8
[5]	Potenza kW 1,5 1,5 1,5
[6]	Velocità di rotazione del motore a vuoto min ^-1	3000 ±300	3000 ±300 3000 ±300
[7]	Velocità massima di rotazione del motore (testina porta filo)	min ^-1 95	00 9500 9500
[8]	Velocità massima di rotazione del motore (lame)	min ^-1 10	000 10000 10000
[9]	Velocità massima di rotazione dell'utensile (testina porta filo)	min ^-1 77	00 7700 7700
[10]	Velocità massima di rotazione dell'utensile (lame)	min ^-1 81	00 8100 8100
[11]	Capacità serbatoio carburante	|	0,8	0,8	0,8
[12]	Miscela (Benzina : Olio 2 tempi)		50:1 = 2%	50:1 = 2%	50:1 = 2%
[13]	Candela		BPMR7A/NGK	BPMR7A/NGK	BPMR7A/NGK
[14]	Larghezza di taglio (testina porta filo)	cm	45	45	45
[15]	Larghezza di taglio (lama a 3 punte, 4 punte e 8 punte)	cm	25,5 25,5 25,5
[16]	Larghezza di taglio (lama a sega)	cm	22,86	22,86	22,86
[17]	Attacco testina porta filo		M10 x 1,25 sx F	M10 x 1,25 sx F	M10 x 1,25 sx F
[18]	Diametro filo testina (max)	mm	3,0 3,0 3,0
[19]	Codice dispositivo di taglio		18803940/0 ("I")18804530/0 ("II")	18803940/0 ("I")18804530/0 ("II")	18803940/0 ("I")18804530/0 ("II")
[19]	Codice dispositivo di taglio		118801125/0	118801125/0	118801125/0
[19]	Codice dispositivo di taglio		118802009/0	118802009/0	118802009/0
[19]	Codice dispositivo di taglio		118802315/0	118802315/0	118802315/0
[20]	Codice dispositivo di taglio (lama a 8 punte)		118805083/0	118805083/0	118805083/0
[21]	Codice dispositivo di taglio (lama a sega)		118805084/0	118805084/0	-
[22]	Codice protezione (testina porta filo, lama a 3 punte, 4 punte e 8 punte)		118805080/0	118805080/0	118805080/0
[23]	Codice protezione (lama a sega)		118805085/0	118805085/0	-
[24]	Peso	kg	8,6	9,2	12,4
[25]	Impugnatura anteriore, posteriore		-	-	-
[26]	Manubrio		√	√	√
[27]	Livello di pressione sonora	dB(A)	90,82	90,82	100,7
[28]	Incertezza	dB(A)	3	3	3
[29]	Livello di potenza sonora misurato	dB(A)	97,64	97,64	100
[28]	Incertezza	dB(A)	2,5	2,5	3
[30]	Livello di potenza sonora garantito	dB(A)	113	113	113
[31]	Vibrazioni trasmesse alla mano sull'impugnatura anteriore	m/s ^2	-	-7,590
[28]	Incertezza	m/s ^2	-	-	1,5
[32]	Vibrazioni trasmesse alla mano sull'impugnatura posteriore	m/s ^2	-	-5,992
[28]	Incertezza	m/s ^2	-	-	1,5
[33]	Vibrazioni trasmesse alla mano sull'impugnatura destra	m/s ^2 3,571	4,194
[28]	Incertezza	m/s ^2	1,5	1,5	-
[34]	Vibrazioni trasmesse alla mano sull'impugnatura sinistra	m/s ^2 4,048	4,053
[28]	Incertezza	m/s ^2	1,5	1,5	-
[1]	DATI TECNICI		BC 656 BC 556	BC 656 D BC 556 D	BC 656 DX
[2]	Motore [3] 2 tempi raffreddamento ad aria
[4]	Cilindrata cm	^3	52,8 52,8 52,8
[5]	Potenza kW 1,7 1,7 1,7
[6]	Velocità di rotazione del motore a vuoto min ^-1	3000 ±300	3000 ±300 3000 ±300
[7]	Velocità massima di rotazione del motore (testina porta filo)	min ^-1 95	00 9500 9500
[8]	Velocità massima di rotazione del motore (lame)	min ^-1 10	000 10000 10000
[9]	Velocità massima di rotazione dell'utensile (testina porta filo)	min ^-1 77	00 7700 7700
[10]	Velocità massima di rotazione dell'utensile (lame)	min ^-1 81	00 8100 8100
[11]	Capacità serbatoio carburante	|	0,8	0,8	0,8
[12]	Miscela (Benzina : Olio 2 tempi)		50:1 = 2%	50:1 = 2%	50:1 = 2%
[13]	Candela		BPMR7A/NGK	BPMR7A/NGK	BPMR7A/NGK
[14]	Larghezza di taglio (testina porta filo)	cm	45	45	45
[15]	Larghezza di taglio (lama a 3 punte, 4 punte e 8 punte)	cm	25,5 25,5 25,5
[16]	Larghezza di taglio (lama a sega)	cm	-	22,86	22,86
[17]	Attacco testina porta filo		M10 x 1,25 sx F	M10 x 1,25 sx F	M10 x 1,25 sx F
[18]	Diametro filo testina (max)	mm	3,0 3,0 3,0
[19]	Codice dispositivo di taglio		18803940/0 ("I")18804530/0 ("II")	18803940/0 ("I")18804530/0 ("II")	18803940/0 ("I")18804530/0 ("II")
[19]	Codice dispositivo di taglio		118801125/0	118801125/0	118801125/0
[19]	Codice dispositivo di taglio		118802009/0	118802009/0	118802009/0
[19]	Codice dispositivo di taglio		118802315/0	118802315/0	118802315/0
[20]	Codice dispositivo di taglio (lama a 8 punte)		-	118805083/0	118805083/0
[21]	Codice dispositivo di taglio (lama a sega)		-	118805084/0	118805084/0
[22]	Codice protezione (testina porta filo, lama a 3 punte, 4 punte e 8 punte)		118805080/0	118805080/0	118805080/0
[23]	Codice protezione (lama a sega)		-	118805085/0	118805085/0
[24]	Peso		8,1	8,6	9,2
[25]	Impugnatura anteriore, posteriore		√	-	-
[26]	Manubrio		-	√	√
[27]	Livello di pressione sonora		90,82	90,82	97,20
[28]	Incertezza	dB(A)	3	3	3
[29]	Livello di potenza sonora misurato	dB(A)	97,64	97,64	110,34
[28]	Incertezza		2,5	2,5	2,5
[30]	Livello di potenza sonora garantito	dB(A)	113	113	113
[31]	Vibrazioni trasmesse alla mano sull'impugnatura anteriore	m/s ^2 4,153
[28]	Incertezza		1,5	-	-
[32]	Vibrazioni trasmesse alla mano sull'impugnatura posteriore	m/s ^2 4,919
[28]	Incertezza	m/s ^2 m/s~	1,5	-	-
[33]	Vibrazioni trasmesse alla mano sull'impugnatura destra		-3,388	5,687
[28]	Incertezza	m/s ^2	-	1,5	1,5
[34]	Vibrazioni trasmesse alla mano sull'impugnatura sinistra		-4,033	4,356
[28]	Incertezza	m/s ^2	-	1,5	1,5
