Vrsta izdelka	Kuhinjska napa
Znamka	ELICA
Model	BOXIN NO DRIP
Protikondenzacijski sistem	Da (No Drip System) – spodnje površine so ogrevane, da preprečijo kondenzacijo
Različica uporabe	Odsesovalna (zunanji odvod) ali filtrirna (recirkulacija z ogljenim filtrom)
Število hitrosti	3 hitrosti (nizka, srednja, visoka) + intenzivna hitrost (5 minut)
Osvetlitev	LED – osvetlitev plošče in ambienta (odvisno od modela)
Upravljanje	Potisni gumbi za motor, osvetlitev in protikondenzacijsko funkcijo
Maščobni filter	Kovinski, pralen (ročno ali v pomivalnem stroju, enkrat mesečno)
Aktivni ogljeni filter	Za filtrirno različico, zamenjava največ vsake 4 mesece
Posoda za zbiranje kondenzata	Tedensko praznjenje in čiščenje (preko odtočne odprtine)
Najmanjša razdalja – električni štedilnik	50 cm
Najmanjša razdalja – plinski ali mešani štedilnik	62 cm
Napajalna napetost	Ustrezna podatkom na tablici (običajno 220-240 V)
Priključek za odvod	Premer enak prirobničnemu priključku (ni priložen, kupiti posebej)
Samodejna protikondenzacijska funkcija	Da, aktivira se z dolgim pritiskom (5 s) na namenski gumb
Indikator nasičenosti filtrov	Neprekinjena LED za maščobo, utripajoča za oglje – ponastavitev z dolgim pritiskom
Zunanje čiščenje	Vlažna krpa z nevtralnim tekočim detergentom – brez abrazivov ali alkohola
Zamenjava svetilk	LED – obrnite se na servisno službo

Pogosto zastavljena vprašanja - BOXIN NO DRIP ELICA

Kako deluje sistem No Drip?

Sistem No Drip ogreva spodnje površine nape, da prepreči kondenzacijo. Para naleti na toplo površino in ne tvori kapljic, medtem ko hladen maščobni filter kondenzira preostalo vlago, ki se zbira v posodi.

Kdaj in kako aktivirati protikondenzacijsko funkcijo?

Funkcijo lahko ročno aktivirate s pritiskom na namenski gumb (VKLOP/IZKLOP). Za samodejno aktivacijo, ko je napa izklopljena, pritisnite in držite ta gumb 5 sekund, dokler LED ne zasveti neprekinjeno (pisk). Funkcija se aktivira le, ko motor deluje.

Kako očistiti maščobni filter?

Kovinski filter čistite vsaj enkrat mesečno, ročno z neabrazivnim detergentom ali v pomivalnem stroju pri nizki temperaturi s kratkim programom. Za demontažo potegnite vzmetni ročaj.

Kako pogosto je treba izprazniti posodo za kondenzat?

Posodo je treba izprazniti in očistiti vsaj enkrat tedensko. Pod odtočno odprtino postavite posodo, pritisnite jeziček, da odprete odprtino, nato odstranite posodo in jo očistite.

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Za električni štedilnik je najmanjša razdalja 50 cm. Za plinski ali mešani štedilnik je 62 cm. Upoštevajte navodila proizvajalca štedilnika, če navajajo večjo razdaljo.

Ali lahko napo uporabljam brez maščobnega filtra?

Ne, nape nikoli ne uporabljajte brez pravilno nameščenega maščobnega filtra. To bi lahko poškodovalo napravo in povzročilo nevarnost požara.

Kdaj zamenjati ogljeni filter?

Ogljeni filter (za filtrirno različico) je treba zamenjati največ vsake 4 mesece ali ko indikator nasičenosti utripa. Ne čisti se in se ne regenerira.

Kaj storiti, če LED-osvetlitev ne deluje več?

LED-sijalke lahko zamenja le pooblaščeni servis. Obrnite se na proizvajalca ali kvalificiranega strokovnjaka.

Kako ponastaviti indikator nasičenosti filtrov?

Po čiščenju maščobnega filtra ali zamenjavi ogljenega filtra dlje časa pritisnite ustrezen gumb (ko napa ne deluje), da ponastavite indikator. LED ugasne.

Ali lahko napo namestim v filtrirnem načinu brez zunanjega odvoda?

Da, napo je mogoče uporabljati v filtrirni različici. Namestiti morate aktivni ogljeni filter (ni priložen), ki očisti zrak, preden ga vrne v prostor. Prepričajte se, da je ogljeni filter nameščen.

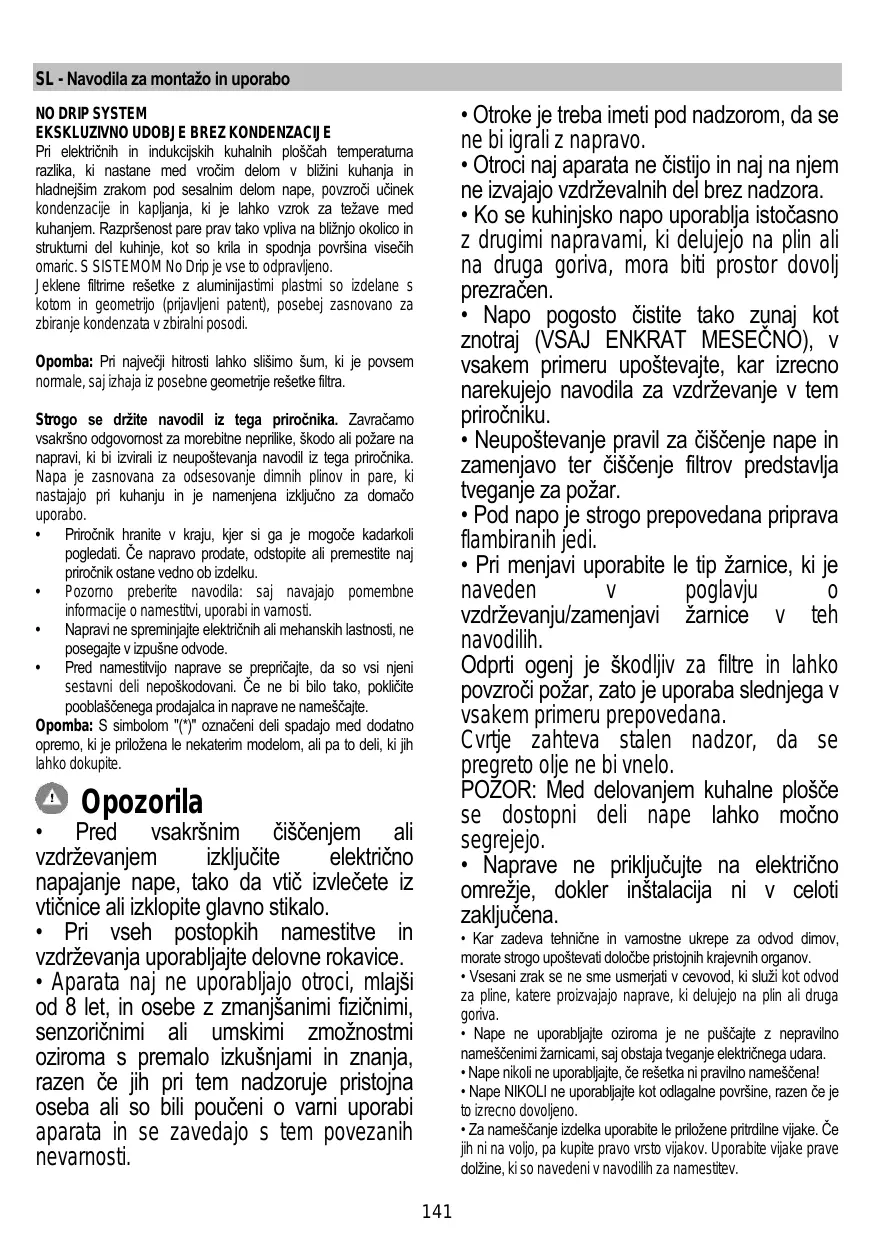

NAVODILA ZA UPORABO BOXIN NO DRIP ELICA

Pri električnih in indukcijskih kuhalnih ploščah temperaturna razlika, ki nastane med vročim delom v bližini kuhanja in hladnejšim zrakom pod sesalnim delom nape, povzroči učinek kondenzacije in kapljanja, ki je lahko včasih težava med kuhanjem. Razpršenost pare prav tako vpliva na bližnjo okolico in strukturne dele kuhinje, kot so krila in spodnja površina višjih omaric. S sistemom No Drip je vse to odpravljeno.

Jeklene filtrirne rešetke z aluminijastimi plastmi so izdelane s kotom in geometrijo (prijavljeni patent), posebej zasnovano za zbiranje kondenzata v zbiralni posodi.

Opomba: Pri največji hitrosti lahko slišite šum, ki je povsem normalen, saj izhaja iz posebne geometrije rešetke filtra.

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

• Priročnik hranite na kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Naprave ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom (*) označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti.

• Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo.
• Otroci naj aparata ne čistijo in na njem ne izvajajo vzdrževalnih del brez nadzora.
• Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen. Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.
• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi. Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtrine in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena.

Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov. - Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva. - Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žamicami, saj obstaja tveganje električnega udara. Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena! Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno. Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.

• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte programatorjev, časovnikov, daljinskih upravljalnikov ali drugih naprav, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napa prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracjski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica). Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za takšno delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. ! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). ! Izogibajte se izrazitim spremembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50 cm pri električnih štedilnikih in 62 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Pozor! Zamenjavo napajalnega kabla mora izvesti pooblaščena servisna služba, tako da se prepreči vsakršno tveganje.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Nameščajte ga/jih le, če želite uporabiti napo v odzračevalni različici.

Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

V primeru prisotnosti stranskih plošč in/ali sten in/ali zidnih omaric, preverite, da je dovolj prostora za namestitev nape in da je vedno možen enostaven dostop do upravljalne plošče.

Delovanje

Ta napa je bila zasnovana z namenom, da se prepreči nabiranje kondenzata na spodnjih površinah, ko je napa nameščena nad indukcijskim kuhališčem.

Za razliko od plinske ali električne kuhalne plošče indukcijska kuhalna plošča ogreva samo posode, ki vsebujejo hrano, in ne okoliškega zraka, zato površine nape ostanejo hladne.

Ko se vroči hlapi kuhanja dvigujejo, se srečajo s hladnimi površinami nape, zato se kondenzirajo in sprostijo vlago v zraku, ki se hitro spremeni v vodne kapljice, slednje pa nato neizogibno padajo na samo kuhališče in na hrano, skupaj z maščobami in nečistočami.

Da bi se izognili tej težavi, so vse spodnje površine nape ogrevane s sistemom notranjih grelnikov, ki zato niso vidni. Zato je segrevanje spodnjih površin nape, tudi brez vklopa kuhalne površine pod njo, povsem normalno in ne pomeni nepravilnosti v delovanju izdelka.

Maščobni filter v notranjosti namenoma ni ogrevan, da se na ta način tam kondenzira večina v zraku prisotne vlage. Zato na tej površini nastajajo kapljice, ki se nato zbirajo v posebni posodici.

Nasveti in zahteve za optimalno uporabo NO DRIP SYSTEMA

• Napo je priporočljivo vklopiti nekaj minut pred začetkom kuhanja, da se spodnje površine ogrejejo, in to stanje naj se vzdržuje vse dokler vonjave ne izginejo.
• Priporočljivo je, da se maščobni filter ne odstrani takoj po končanem kuhanju, da se omogoči čas, da se kondenzat, zbran v maščobnem filtru, izloči v posodo. Količina zbranega kondenzata se povečuje s povečanjem hitrosti (moči) sesanja.
• NO DRIP SYSTEM nudi najboljše rezultate v okolju s temperaturami med 18°C in 25°C . Zbirnik pare (membrano) vedno odprite do konca hoda.

Tipka za izklop motorja (OFF) (v pripravljenosti)

Tipka za izbiro majhne hitrosti (moči sesanja).

Tipka za izbiro srednje hitrosti (moči sesanja)

Tipka za izbiro velike in intenzivne hitrosti (moči sesanja).

Pritisnite, da vklopite veliko hitrost (moč sesanja). Ponovno pritisnite, da vklopite intenzivno hitrost (moč sesanja) (utripajoča tipka je nastavljena na 5 minut, po izteku časa se bo napa samodejno preklopila na srednjo hitrost (moč sesanja).

Tipka za vklop/izklop luči

S kratkim pritiskom vklopite ali izklopite lučko za osvetlitev kuhalne površine.

Z daljšim pritiskom vklopite ali izklopite ambientalno osvetlitev (samo pri nekaterih modelih).

Tipka ON/OFF >Funkcija proti kondenzaciji«: pomaga pri preprečevanju kondenzacije na površini nape. Vklopi se po potrebi.

»Funkcija proti kondenzaciji«: napa vključi funkcijo vsakič, ko se napa vklopi.

Samodejno aktiviranje ON/OFF: ko je napa izklopljena, pritisnite tipko za 5 s, dokler se ne prikaže stalna LED lučka za 3 sekunde (in zvočni signal, če je predviden), da AKTIVIRATE funkcijo. ko je napa izklopljena, pritisnite tipko za 5 s, dokler se ne prikaže UTRIPAJOČA LED lučka za 3 sekunde (in zvočni signal, če je predviden), da IZKLOPITE funkcijo.

Opomba: Funkcija proti kondenzaciji se v vsakem primeru vklopi samo, če deluje motor.

Pozor! Četudi se ta funkcija ne vklopi nikdar, vedno opravite postopek rednega vzdrževanja protikondenzacijske posode, kot navaja odstavek «Vzdrževanje - Čiščenje - Vzdrževanje protikondenzacijske posode«.

Indikatorji zasičenosti filtrov

Napa v rednih intervalih opozarja na potrebo po vzdrževanju maščobnih filtrov.

Opomba: indikatorja opozarjata na zasičenost filtrov prvo minuto po izklopu nape; v tem času je treba indikatorja

zasičenosti filtrov ponastaviti.

Ponastavitev indikatorjev zasičenosti filtrov:

3+ in jo zadržite pritisnjeno dlje časa.

Vklop indikatorja zasičenosti filtra z aktivnim ogljem

Ta indikator je običajno izključen. Pritisnite tipko in jo zadržite pritisnjeno dlje časa, da funkcijo vključite: lučka v tipki se prižge in stalno sveti.

Za izklop funkcije pritisnite tipko in jo zadržite pritisnjeno dlje časa: lučka v tipki se prižge in utripa.

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. Za čiščenje NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Vzdrževanje posode za zbiranje kondenzata

Posodo je treba izprazniti in očistiti NAJMANJ enkrat na teden ali pogosteje, odvisno od uporabe nape.

1. Pod izpustno odprtino postavite posodo.
2. Pritisnite jeziček navzdol, da odprete odprtino in izpraznite posodo s kondenzatom.

Pozor! Ostanki kondenzata lahko ostanejo v posodi tudi po izpraznitvi slednje.

Zato naredite, kot sledi:

1. Posodo odstranite s sedeža, pri tem pazite, da je ne obrnete navzdol.
2. Dokončajte praznjenje posode in jo očistite, kot je opisano zgoraj.

1. Posodo znova namestite na svoj sedež v obratnem vrstnem redu razstavljanja.

Maščobni filter

SI. 1-9

Zadržuje maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z neagresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Slika 8

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju. Filter z aktivnim ogljem se običajno zamaši po bolj ali manj dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti čiščenja protimaščobnega filtra. Filter je treba zamenjati vsaj vsake štiri mesece (ali kadar je to razvidno iz sistema za ugotavljanje zamašitev filtrov, če je to predvideno na vašem modelu). Filter ni niti pralen niti obnovljiv.

Zamenjava žarnic

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji. LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.
