BEDIENUNGSANLEITUNG BOXIN NO DRIP ELICA

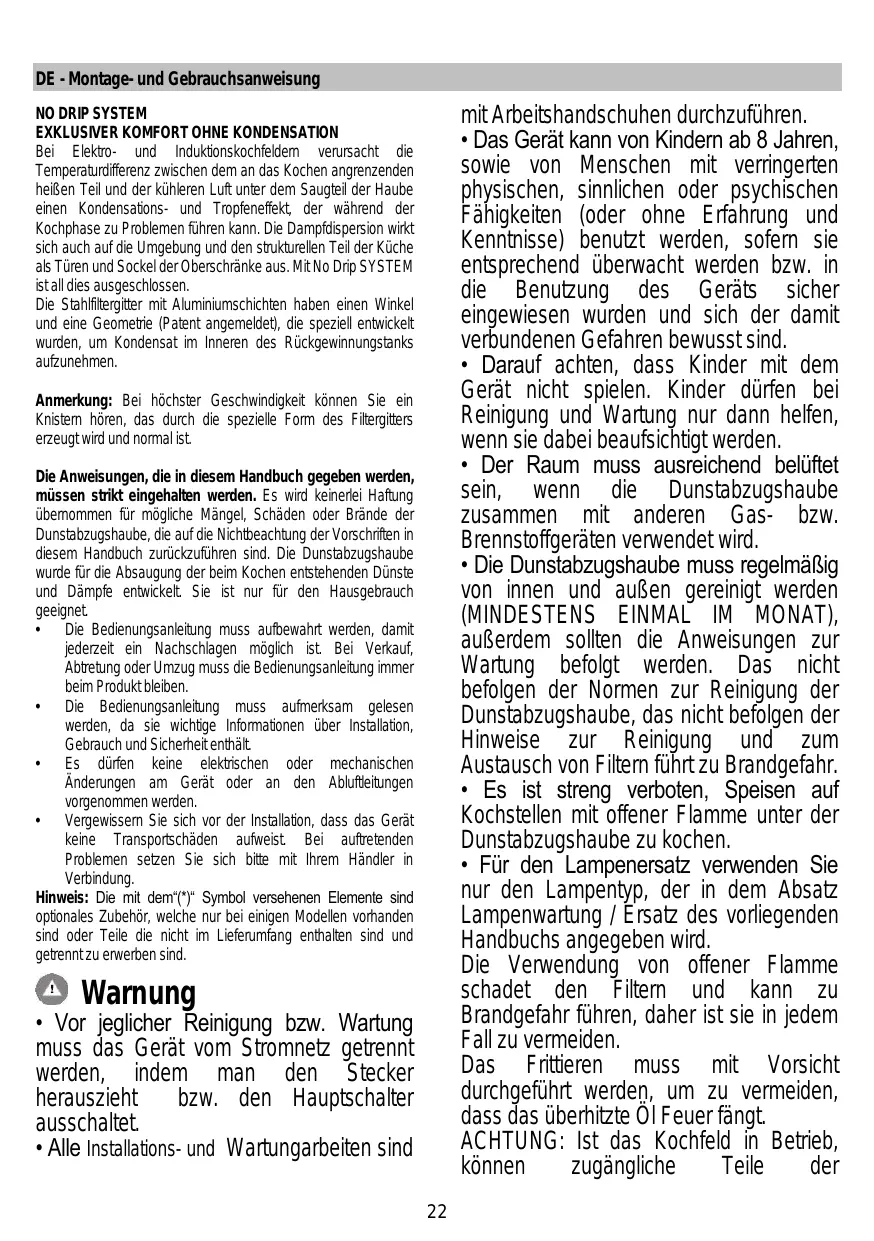

Bei Elektro- und Induktionskochfeldern verursacht die Temperaturdifferenz zwischen dem an das Kochen angrenzendenheiten Teil und der kuhlen Luft unter dem Saugteil der Haube einen Kondensations- und Tropfeneffekt, der während der Kochphase zu Problemen führen kann. Die Dampfdispersion wird sich auch auf die Umgebung und den strukturellen Teil der Kuche als Turen und Sockel der Oberschränke aus. Mit No Drip SYSTEM ist all dies ausgeschlossen.

Die Stahlfiltergitter mit Aluminiumschachten haben einen Winkel und eine Geometrie (Patent angemeldet), die speziell entwickelt wurden, um Kondensat im Inneren des Rückgewinnungstanks aufzunehmen.

Anmerkung: Bei hochster Geschwindigkeit konnen Sie ein Knistern horen, das durch die spezielle Form des Filterglitters erzeuft wird und normal ist.

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für möglich Mangel, Schaden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zrückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dampfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Bedienungsanleitung muss aufbewährt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
- Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
- Vergewissem Sie sich vor der Installation, dass das Geräte keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrer Handlcr in Verbindung.

Hinweis: Die mit dem(*) Symbol versehenen Elemente sind optionales Zubehor, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungarbeiten sind

mit Arbeitshandschuhen durchzuführen.

• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder durfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.

• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube muss regelmäßig voninnen und auBen gereinigt werden (MINDESTENS EINMAL IM MONAT), auBerdem sollen den Anweisungen zur Wartungbefolggt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flammeschadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der

Dunstabzugshaubeheiwerden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der ortlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht größter als 4 Pa (4 x 10^-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggagefr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtig Schraubentyp.
  Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgerate (WEEE) ist vorliegenden Gerat mit einer Kennzeichnung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmull konnte ein solches Gerät durch unsachgemaße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist

folgenden Symbol —— einer durchgestruichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie these Gerät erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung these Products zu erhalten.

Geräntwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
-Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit Ein und halten Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzten Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Genuchsreduzierung zu gewährleisten. Säbern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

△HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

△HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfern werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglich steringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugefuhr wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welche auf Aktivkohle basiert, installieren.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube finden 50 cm im Fall von elektrischen Kochfeldem und 62 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zuganglicher Stelle an eine den geltenden Vorschriften entsprachende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zuganglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umstanden der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Großher dem Bereich entspricht, in dem es angebracht werden soll.
  Entfemen Sie den/die Aktivkohlefilter (^*) falls vorhanden (siehe hierzu auch den entsprechenden Absatz Wartung). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissem Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhanden, entfern den Sie thises und haben Sie sie auf.

Im Fall von Abdeckungen und/oder Wänden und/oder freihtlichen Schranken vergewissem Sie sichitte, dass genugend Raum vorhanden ist, um die Dunstabzugshaube anzubringen und dass Sie jederzeit Zugriff auf das Bedienfeld haben.

Betrieb

These Haube wurde entwickelt, um die Bildung von Kondenswasser auf ihren unteren Oberflächen zu verhindern, wenn sie auf einem Induktskochfeld aufgestellt wird.

Im Gegensatz zum Gas- oder Elektrokochfeld erwartet der Induktionskocher nur die Behälter, die das Essen enthalten, und nicht die Umgebungsluft, so dass die Oberflächen der Haube kalt bleiben.

Wenn die heißen Kochdampfe aufsteigen, treffen sie auf die kalten Oberflächen der Haube, kondensieren und geben dann die in der Luft vorhandene Feuchtigkeit ab, die sich schnell in Wassertropfen verwandelt, die dann zwangslaufig auf den Tisch selbst und auf das Essen fallen und Fette und Verunreinigungen schleppen.

Um diesen Problem zu vermeiden, werden alle unteren Oberflächen der Haube durch ein System von Innewiderständen erwartet und sind daher nicht sightbar, so dass die Erwärung der unteren Oberflächen der Haube, auch ohne Einschalten der unteren Erfassungsfläche, vollig normal ist und kein Zeichen für eine Fehlfunktion des Produkts ist.

Der interne Fettfilter ist nicht speziell erwartet, um den größten Teil der Luftfeuchtigkeit zu kondensieren, so dass sich auf dieser Oberfläche Tropfen bilden und in einem speziellen Tank gesammelt werden.

Hinweise und Anweisungen für den optimalen Einsatz des NO DRIP SYSTEMS

• Es wird empfohlen, die Haube eine Minute vor Beginn des Garvorgangs einszuschalten, damit sich die unteren Oberflächen erwärmen konnen und sie so lange laufen bleibt, bis die Gerüche verschwinden.
• Es wird empfohlen, die Fettfilter nicht noch nach Beendigung des Garvorgangs zu entfern, um dem im Fettfilter gesammelten Kondensat Zeit zu geben, sich in der Schale abzuschreiben.
  Das Ergebnis der Kondensatsammlung steigt mit zunehmender Sauggeschwindigkeit (Leistung).
  Das NO DRIP SYSTEM bietet die Beste Leistung in einer Umgebung mit einer Temperatur zwischen 18^ und 25^ .

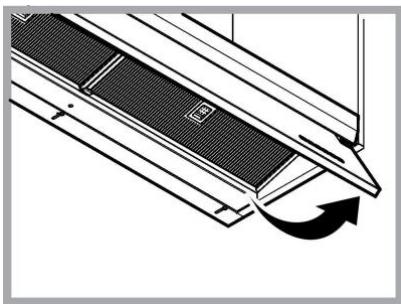

• Offnen Sie immer den Kondensatableiter (Schleier), bis er vollständig geöffnet ist.

Taste Off für den Motor (stand-by)

Taste zur Auswahl der niedrigen

Geschwindigkeit (Saugkraft)

Taste zur Auswahr der durchschnittlichen Geschwindigkeit (Saugkraft)

Taste zur Bestimmung der Geschwindigkeit (Saugkraft) hoch und intensiv

Drucken um die hohe Geschwindigkeit (Saugkraft) einschalten.

Erneut drücken um die Intensive Geschwindigkeit (Saugkraft) zu aktivieren (blinkende Taste mit einer dauer von 5 Minuten. Anschließend kehr die Geschwindigkeit (Saugkraft) zurück auf Durchschnittsgeschwindigkeit).

Taste ON/OFF Licht

Kurz drucken um das Licht des Kochfelds ein-oder auszuschalten.

Lang gedrück halten um das komplette Licht ein-oder auszuschalten (nur bei einigen Modellen).

Taste ON/OFF "Antikondensierungsfunktion":

Dient der Vorbeugung von Kondensierung auf der Dunstabzugshaube. Nur bei Bedarf betätigten.

"Automatische

Antikondensierungsfunktion""Die

Dunstabzugshaube aktiviert die Funktion jeder Mal wenn die Dunstabzugshaube eingeschelt wird.

Automatische ON/OFF-Aktivierung: Wenn die Haube ausgeschellt ist, drucken Sie die Taste 5Sek, bis die LED 3Sek lang konstant leuchtet (und bei Bedarf ein Piepton), um die Funktion zu AKTIVIEREN.

Wenn die Haube ausgeschelt ist, drücken Sie die Taste 5Sek, bis die LED für 3Sek BLINKEND aufleuchtet (und ein Piepton, falls vorhanden), um die Funktion auszuschalten.

Notiz: Die Antikondensierungsfunktion kann nur bei eingeschalteten Motor aktiviert werden.

Achtung! Auch wenn diese Funktion niemals benutzt wird sollen den sie sich trotzem um die Pflege des Aufgangbehalters des Kondenswassers regelmäßig kummern, so wie

es im Paragraphen “Pflege - Säuberung -

Pflege des Aufgangbehalters für Kondenswasser" beschreiben wird.

Anzeiger der Filtersattigung

InregelmaBigen Abstenden zeitigt die Haube den

Filterwartungsbedarf an.

Eingeschaltete Taste, bei fester Beleuchtung

Fettfilterwartung durchfuhren.

Eingeschaltete Taste 3^+ , bei blinkender Beleuchtung: Aktivkohlefilterwartung durchfuhren.

Hinweis: Das Filtersattigungssignal ist innerhalb der ersten Minute nach der Ausschaltung der Haube sightbar, innerhalb desses Zeitfensters ist das Reset der Sattigungsanzeiger durchzufahren.

Reset der. Filtersattigungsanzeiger:

Taste 3+ Lange drucken.

Aktivierung des Aktivkohlefiltersattigungsanzeigers Hinweis: diese Operation ist bei ausgeschalteter Haube durchzufahren.

Dieser Anzeiger ist normalerweise deaktiviert. Taste lange drücken, um die Funktion zu aktivieren: die Taste leuchtet mit festem Licht.

Zur Deaktivierung der Funktion, Taste lange drücken: die Taste leucht mit blinkendem Licht...

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERATE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel

enthalten. KEINEN ALKOHOL VERWENDEN!

Wartung der Kondensatwanne

Die Wanne sollte MINDENSTENS einmal proWoche oder je nach

Verwendung der Haube öfter geleert und gereinigt werden.

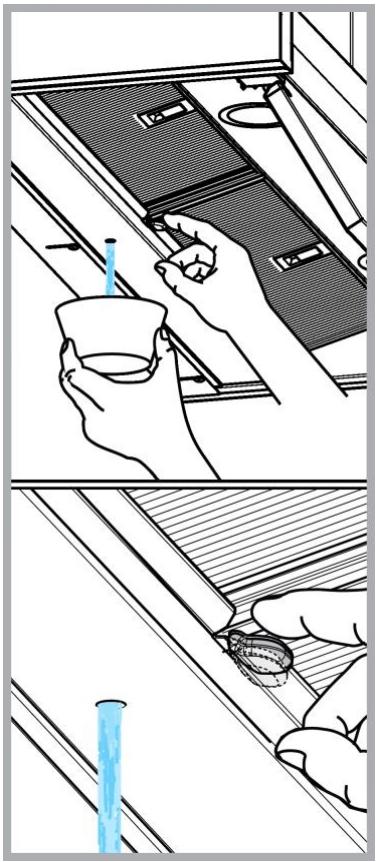

1. Stellen Sie einen Behälter unter das Entlüftungsloch.
2. Drucken Sie die Lasche nach unten, um die Entlüfung zu öffnen und den Kondensatableiter zu entleeren.

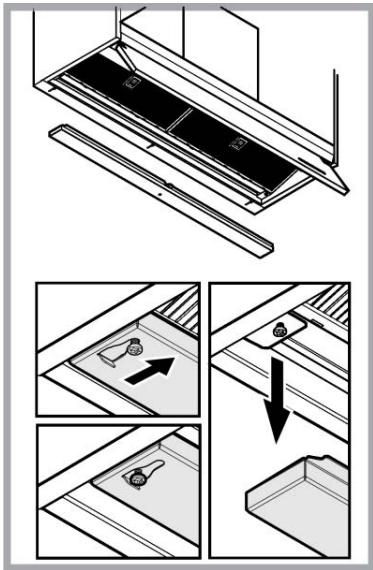

Achtung! Kondensatrückstände können auch nach der Entleuerung im Behälter verbleiben.

Gehen Sie davon wie folgt vor:

1. Entfernen Sie die Wanne von seinem Sitz und vermeiden Sie, dass die Wanne umkippt.
2. Beenden Sie die Entleerung der Wanne und reinigen Sie es wie oben beschrieben.

1. Montieren Sie die Wanne wieder an seinem Platz und gehen Sie in die entgegengesetzte Richtung der Demontage.

Fettfilter-Bild1-9

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülggang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfarben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Abb.8Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Hafigkeit der Reinigung des Fettilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sätigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sätigungsanzeigessystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anzeigt) ausgewechselt werden.

Er kann NICHT:gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtingssystem ausgestellt.

Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben die zehnfache Lebensdauer, verglichen mit herkömmlichen Lampen, undieten eine Energiersparnis bis zu 90% . Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.
