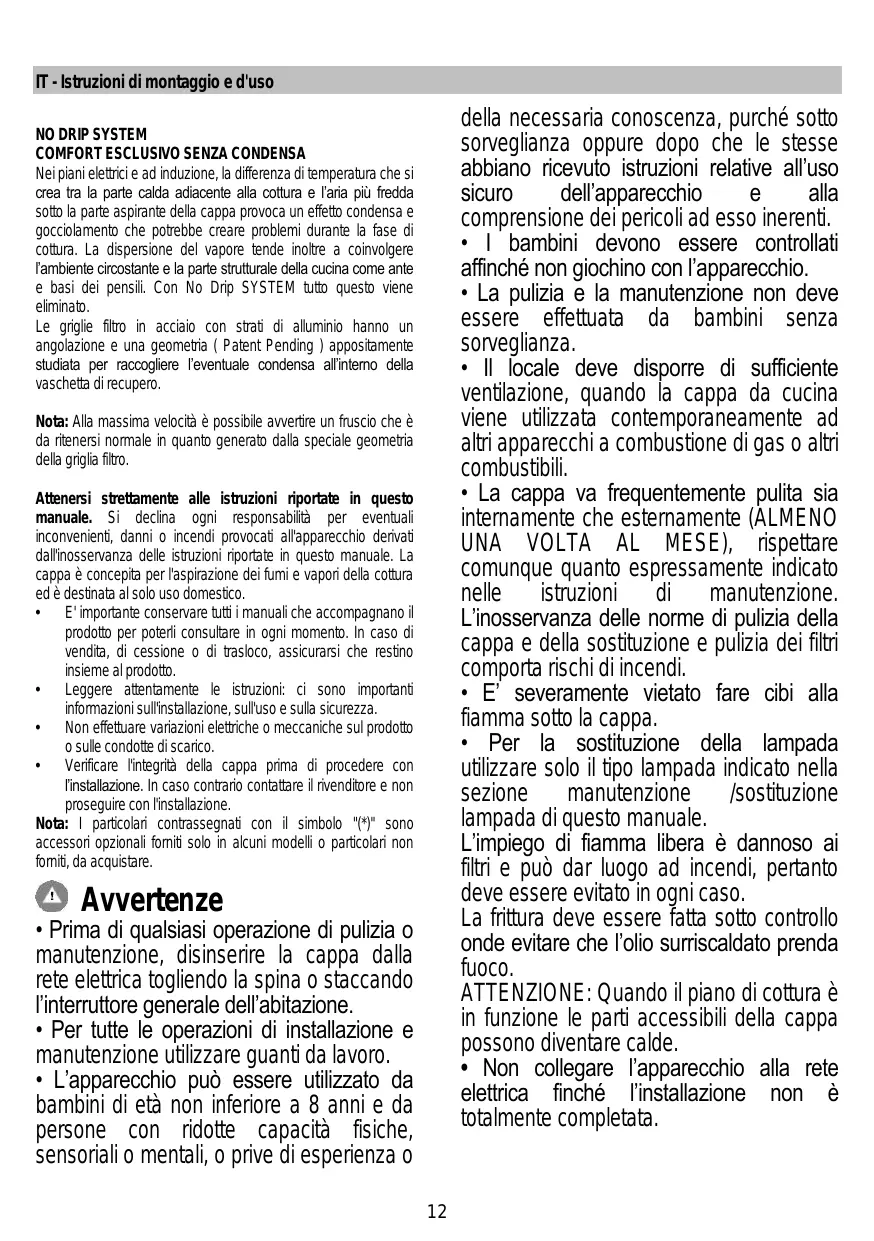

MANUALE UTENTE BOXIN NO DRIP ELICA
Nei piani elettrici e a induzione, la differenza di temperatura che si crea tra la parte calda adiacente alla cottura e l'aria più fredda sulla parte aspirante della cappa provoca un effetto condensa e gocciolamento che potrebbe creare problemi durante la fase di cottura. La dispersione del vapore tende inoltre a coinvolgere l'ambiente circostante e la parte strutturale della cucina come ante e basi dei pensili. Con No Drip SYSTEM tutto questo viene eliminato.
Le griglie filtro in acciaio con strati di alluminio hanno un'angolazione e una geometria (Patent Pending) appositamente studiata per raccogliere l'eventuale condensa all'interno della vaschetta di recupero.
Nota: Alla massima velocità è possibile avvertire un fruscio che è da ritenersi normale in quanto generato dalla speciale geometria della griglia filtro.
Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.
- È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in qualsiasi momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
- Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.
Avvertenze
- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
- Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o
della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
- I bambini devono essere controllati affinché non giochino con l'apparecchio.
- La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.
- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
- La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
- È severamente vietato fare cibi alla fiamma sotto la cappa.
- Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione/sostituzione lampada di questo manuale. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo a incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione, le parti accessibili della cappa possono diventare calde. Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
- L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- Mai utilizzare la cappa senza griglia correttamente montata!
- La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
- Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
- Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione.
- In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.
ATTENZIONE!
- La mancata installazione di viti e dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica.
- Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: quando iniziate a cucinare, accendete la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentate la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituite, quando è necessario, il filtro al carbone. Per mantenere
ben efficiente il filtro del grasso, pulitelo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzate il diametro massimo del sistema di canalizzazione indicato in questo manuale.
Utilizzazione
La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.
Versione aspirante
I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.
ATTENZIONE!
Il tubo di evacuazione non è fornito e va acquistato.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
ATTENZIONE!
Se la cappa è provvista di filtri a carbone, quelli devono essere rimossi.
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina ogni responsabilità in merito.
! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto.
Versione filtrante
L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.
Installazione
La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 62 cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
! Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo l'installazione,
applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.
ATTENZIONE!
Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.
Montaggio
Prima di iniziare con l'installazione:
- Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
- Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/vanno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
- Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va tolto e conservato.
Nel caso della presenza di pannelli e/o pareti e/o pensili laterali, verificare che ci sia spazio sufficiente per installare la cappa e che sia sempre possibile accedere al pannello comandi con facilità.
Funzionamento
Questa cappa è stata progettata allo scopo di evitare la formazione di condensa sulle sue superfici inferiori quando viene posta sopra ad un piano di cottura ad induzione.
A differenza del piano di cottura a gas o elettrico, quello ad induzione riscalda solamente i recipienti che contengono i cibi e non l'aria circostante, quando le superfici della cappa rimangono fredde.
Quando i fumi caldi di cottura salgono, incontrano le superfici fredde della cappa, condensano e rilasciano quindi l'umidità presente nell'aria che si trasforma velocemente in goccioline d'acqua che poi inevitabilmente cadono sul piano stesso e sui cibi trascinandosi dietro grassi ed impurità.
Per evitare questo problema, tutte le superfici inferiori della cappa sono riscaldate da un sistema di resistenze interne e quindi non visibili, pertanto il riscaldamento delle superfici inferiori della cappa, anche prima di accendere il piano di cottura sottostante, è perfettamente normale e non è un segnale di un cattivo funzionamento del prodotto.
Il filtro antigrasso interno non viene appositamente riscaldato per poter condensare gran parte dell'umidità presente nell'aria, in questa superficie si formeranno quindi delle gocce che verranno raccolte in un'apposita vaschetta.
Consigli e prescrizioni per un uso ottimale del NO DRIP SYSTEM
- Si consiglia l'accensione della cappa qualche minuto prima di iniziare a cucinare per dare modo alle superfici inferiori di riscaldarsi e di mantenerla in funzione fino alla scomparsa
degli odori.
- Si consiglia di non rimuovere i filtri grassi appena terminata la cottura per dare tempo alla condensa raccolta nel filtro antigrasso di depositarsi nella vaschetta. Il risultato della raccolta di condensa aumenta con l'aumentare della velocità (potenza) di aspirazione.
- Il NO DRIP SYSTEM offre le migliori prestazioni in un ambiente con temperatura tra i 18°C e i 25°C.

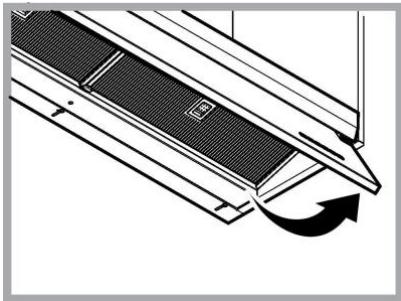

- Aprire sempre il raccogli vapore (veletta) sino a fine corsa.
Tasto OFF motore (stand by)
Tasto di selezione velocità (potenza di aspirazione) Bassa
Tasto di selezione velocità (potenza di aspirazione) media
Tasto di selezione velocità (potenza di aspirazione) alta e Intensiva.
Premere per attivare la velocità (potenza di aspirazione) alta.
Premere ancora per attivare la velocità (potenza di aspirazione) Intensiva (tasto lampeggiante durata 5 minuti dopodiché ritorna alla velocità (potenza di aspirazione) media.
Tasto ON/OFF luce
Premere brevemente per accendere o spegnere l'illuminazione del piano di cottura.
Premere a lungo per accendere o spegnere la luce ambiente (solo in alcuni modelli).
Tasto ON/OFF "Funzione anticondensa": serve ad evitare che la condensa si formi sulla superficie della cappa. Da attivare al bisogno.
"Funzione anticondensa automatica": la cappa attiva la funzione ogni volta che si accende la cappa.
Attivazione automatica ON/OFF: a cappa spenta, premere per 5 secondi il tasto fino a visualizzare il LED acceso fisso per 3 secondi (e un beep se previsto)
per ATTIVARE la funzione.
A cappa spenta, premere per 5 secondi il tasto fino a visualizzare il LED acceso LAMPEGGIANTE per 3 secondi (e un beep se previsto) per DISATTIVARE la funzione.
Nota: La funzione anticondensa, in ogni caso, si attiva solo con il motore acceso.
Attenzione! Anche se questa funzione non viene mai attivata, eseguire sempre e comunque la manutenzione della vaschetta anticondensa periodicamente come indicato nel paragrafo "Manutenzione - Pulizia - Manutenzione della vaschetta anticondensa".
Indicatori di saturazione filtri
A intervalli regolari la cappa segnala la necessità di eseguire la manutenzione dei filtri.
Nota: gli indicatori si attivano a cappa spenta.
Tasto acceso a luce fissa: eseguire la manutenzione del filtro grassi.
Tasto acceso a luce lampeggiante: eseguire la manutenzione del filtro al carbone attivo.
Nota: La segnalazione di saturazione dei filtri è visibile entro il primo minuto dopo lo spegnimento della cappa; entro quel tempo va eseguito il reset degli indicatori di saturazione.
Reset indicatori saturazione filtri:
Nota: questa operazione va eseguita a cappa spenta.
Attivazione indicatore saturazione filtro al carbone attivo. Nota: questa operazione va eseguita a cappa spenta. Questo indicatore è normalmente disattivato; premere il tasto
Premere più a lungo per attivare la funzione: il tasto si illumina a luce fissa.
Per disattivare la funzione, premere il tasto a lungo: il tasto si illumina a luce lampeggiante.
Manutenzione
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!
Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!
Manutenzione della vaschetta raccogli condensa
La vaschetta va svuotata e pulita ALMENO una volta a settimana o più frequentemente in base all'utilizzo della cappa.

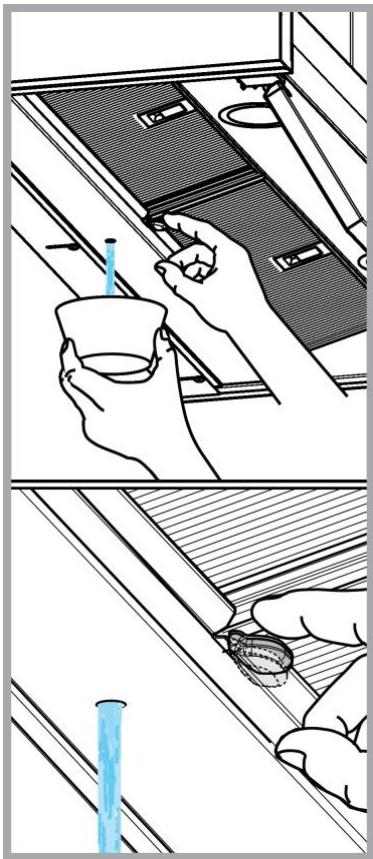

- Posizionare un contenitore sotto il foro di sfiato.
- Premere la linguetta verso il basso per l'apertura dello sfiato e procedere allo svuotamento del raccogli condensa.
Attenzione! Residui di condensa potrebbero rimanere all'interno della vaschetta anche dopo aver eseguito l'operazione di svuotamento.
Perciò procedere come segue:

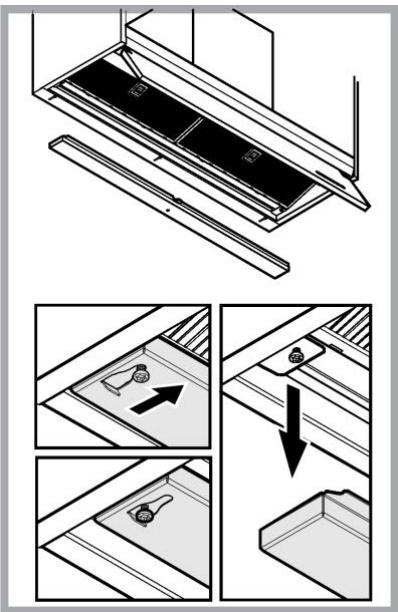

- Rimuovere la vaschetta dalla sua sede evitando di capovolgere la vaschetta.
- Concludere lo svuotamento della vaschetta ed eseguire la sua pulizia come sopra descritto.
- Rimontare la vaschetta nella sua sede procedendo in senso inverso allo smontaggio.
Filtro antigrasso
Fig. 1-9
Trattiene le particelle di grasso derivanti dalla cottura.
Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a bassa temperatura e a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a molla.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Fig. 8
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica più o meno precocemente a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi (o quando il sistema di indicazione dei filtri - se previsto sul modello in possesso - indica tale necessità).
NON può essere lavato o rigenerato
Sostituzione Lampade
La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino a
10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.
Per la sostituzione rivolgersi al servizio assistenza tecnica.
Se la cappa è dotata di filtri al carbone, questi devono essere rimossi.
Premere brevemente per accendere o spegnere l'illuminazione del piano di cottura.
Premere a lungo per accendere o spegnere la luce ambiente (solo in alcuni modelli).
