NÁVOD NA OBSLUHU KNE 16 18.0-EC Flex

Nabity akumulátor zasunte do elektrického náradi, až upné zaskovi.

Elektrické náradí se smí k opracovávanému materialu príkladat Jen zapnute.

Vylucenie zodpovednosti 158

Použité symboly

VAROVANIE!

Oznacuje bezprostredne hroziace nebezpe-censtvo. Pri nedodržani upozornenia hrozí usmretenie alebo naj'ažsie poranenia.

POZORI

Oznacuje nejaku moznu nebezpecnu situaci. Pri nedodrzani upozornenia hrozi poranenie alebo vecné skody.

UPOZORNENIE

Oznacuje aplikačné tipy a dôležité informácie.

Symboly na náradi

Pred uvedenim do prevadzky si precitajte navod na obsluhu!

Pokyn pre likvidáciu použitého spotrebica (pozri strana 157)!

predlozeny navod na obsluhu,
- "Vseobeché bezpečnostné poukyny" na zaobchodzanie s elektrickým náradím v prilozhenom zošite (с. publikácie: 315.915),
- pravidla a predpisy na zabranychie urazom, platné pre miesto používania a konajte podla nich.

Toto elektrické náradie je konstruované podla suciáneho stavu techníky a uznávanych bezpečnostno-technických pravidiel.

Pri používani moze napriek tomu dojst' k ohrozeniuŽivota používatela alebo tretej osoby, pri. poskodeniu náradia alebo in'ych vecn'ych hodnot.

Používajte elektrické náradie len

• prestanovené použitie,

• v bezchybnom bezpečnostnotechnickom stave.

Okamžite odstrante poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Akumulátorový prestrihovac KNE 16 18-EC je určený

• na professionnelne použitie v priemysle a remeselníctve,
• na strihanie, rezanje a orezávanie plechov a strihateñych plastov,
• na rovné strihanie, vyrezávanie a uzke krivky.

Bezpečnostné upozornenia

AROVANIE!

Precitajte si vsetky bezpecnostne upozornenia a pokyny. Zanedbanie dodrziavania bezpecnostnych upozorneni a pokynov moze mat' za nasledok uraz elektrickym prudom, poziar a/alebo t'azké poranenia. Vsetky bezpecnostne upozornenia aPokyny uschovajte na buduce pouzitie.

Pri nasadzovani akumulátora sa presveděte, Či je stroj vypnutý.
Piliny a podobné Častice odstrańjte len vtedy, kěd je stroj v pokoji.
Obrobok zaistite proti posunu alebo otacaniu (napr.upnutim pomocou skrutkovych svoriek).

Pri praci so strojom vždy používajte ochranné okuliare, pracovné rukavice a pevnú pracovné obuv!
Rukami nezasahujte do oblasti strihania.
Stroj privedte k obrobku iba vtedy, kej je zapnuty.
- Pracujte len s nasadenym odchylovačom pilín.
Používajte len originálne akumúlátory s napatím, ktoré je uvedené na vyrobnom štítku vásho elektrického náradia. Pri použiti iných akumulátorov, napr. napodobnenin, repasovaných akumulátorov alebo cudzich vyrobkov, hroží nebezpečenstvo poraneni a vecných skód nasledkom vybuchu akumúlátra.

Bezpečnostné upozornenia pre zaobchodzanie s akumulátormi

Neotvarajte akumulator. Hrozi nebezpečenstvo skratu.
- Chrănte akumulátor pred horúčavou, napr. aj pred stálym slnečnám ziarením, ohnof, vodou a vlhkost'ou. Hrozí nebezpečenstvo vybuchu.
Pri poskodeni a nespravnom pouziti akumulatora mozuunikat pary. Zaistite privod cerstveho vzduchu a pri problemoch vyhladajte lekarsku pomoc. Pary mozu draždit'dychace cesty.
Ak sa akumulator používa nevhodne, može z nehounikat' kvapalina. Vyhybajte sa kontaktu s nou. V pripe nahodného kontaktu umyte postihnute miesto vodou. Ak sa dostane akumulátorová kvapalina do oči, vyhladajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina može spősobit' podráždenie pokožky alebo popálényi.
Akumuláry FLEX používajte len v spojení s náradím FLEX a prislušenstvom FLEX. Iba tak bude akumulator chroneny pred nebezpečnám pret'ažením.
Akumulárytory nabijajte len nabijačkami, ktoré odporuča vyrobca. Ak nabijate nabijačkou určenou pre určity druh akumulatorov iné akumátry, hroží nebezpečenstvo požiaru.

• Špicatymi predmetmi, ako napr. kince alebo skrutkovače alebo posobením vonkajšej sily može dojst' k poskodeniu akumuláhora. Može dojst' k internému skratu a vznieteniu, vzniku dymu, vybuchu alebo k prehriatiu akumuláhora.

Na oznacenie náridia používajte iba lepiace stitky. Nevatajte ziadne diery do telesa náradia.
- Menovite napatie a napat'ove udaje na typovom stitku sa musia zhodovat'.

Hlučnost' a vibrária

UPOZORNENIE

Uvedené namerané hodnoty platia pre nové náradie. Pri denom nasadení sa hodnoty hlučnosti a vibrácii menia.

UPOZORNENIE

Uroven vibraciu uvedenav tychtoPokynoch bola nameranameracou metodou, ktoru stanovujeme normal EN 62841 a je mozné ju pouzit' na vázomné porovnanie elektrického náradia.Hódi sa aj na predbeźné posúdenie kmitaveho namáhania.

Uvedená uroven vibraci reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie použiva pre iné aplikácie, s odlišnými pracovnými nastrojmi alebo s nedostatočnou udžbou, može sa uroven vibracići lisiţ.

TotoMZe kmitavemamahanie v priebehuceleje pracovnej doby podstatne zvyšit'.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit'doby, v ktorych je náradie vypnuté alebo je sirev chode, ale v skutočnosti sa nepoužíva.

Toto moleze kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred učinkami vibrácij, ako napriklad: udrzba elektrického

náradia a pracovnych nastrojov, udržiavanie teploty ruk, organizácia pracovnych postupov.

POZORI

Pri akustickom tlaku vacsim aka 85 dB(A) pouzivajte ochranu sluchu.

Technické udaje

Zariadenie KNE 16 18-EC
Typ Akumulátorový prestrihovac
Menovité napătie V 18
Akumulátor Ah		AP 18/2,5AP 18/5,0AP 18/8,0
Počet zdvihov pri volnobehu	min-1	1950275037504250
max. hrúbka plechu, ocel 400 N/mm2	mm	1,6
max. hrúbka plechu, ocel 600 N/mm2	mm	1,0
max. hrúbka plechu ocel 800 N/mm2	mm 0,7
max. hrúbka plechu, hliník 250 N/mm2	mm	2,0
Najmení polomer mm 24
Priemer vychodiskového otvoru mm 22
Priemer majmenšieho otvoru, ktorý je možnévystrihnút'	mm	48
Vzdialenost' pre rezanie šablóny mm 1,5
Pracovná rychlost'm/min 2,2
Hmotnost' podla „EPTA-procedure 01/2003“
Hmotnost' bez akumuláhora	kg	1,85
Hmotnost' akumuláhora-2,5 Ah	kg	0,42
-5,0 Ah		0,72
-8,0 Ah		1,10
Hladina hluku A podla normy EN 62841 (pozrite „Hlučnost' a vibrrácie“):
Hladina akustického tlaku LpA	dB(A)	90
Hladina akustického výkonu LwA	dB(A)	101
Neistota K	db	3,0
Celková hodnota vibrácii podla normy EN 62841 (pozrite „Hlučnost' a vibrrácie“):
Hodnota emisiis ah	m/s2	10
Neistota K	m/s2	1,5

Na przy pohl'ad

1 Dutá matica pre matricu
2 Ma t r i c a
3 D r Ž i a k m a t
4 Raznik
5 Vrúbkované koliesko na upinanie nastroja
6 Hnacia hlava
7 Kolískový vypínač na zapnutie a vypnutie

8 Rukovat'

9 Regulácia otáčok

r i+/- funkca so 4 stipnami

10 Kryt filtra
11 Lítiovo-iónovy akumulátor (2,5 Ah/5,0 Ah/8,0 Ah)
12 Odistovacie tlačidlo pre akumulátor
13 Indikácia stavu akumuláhora

Návod na použitie

VAROVANIE!

Pred vsetkymi pracami na elektrickom naradi vyberte akumulator z naradia.

Pred uvedením do prevádzky

Akumulárytie nie su pri dodávke uplne nabite. Pred prvym použitim akumulátry uplne nabite. Pozri námod na obsluhu nabíjacky.

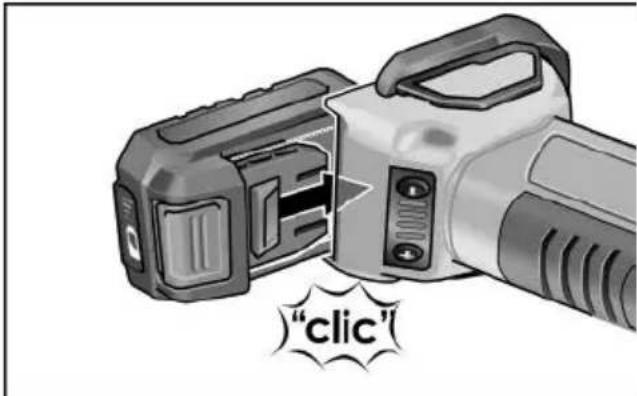

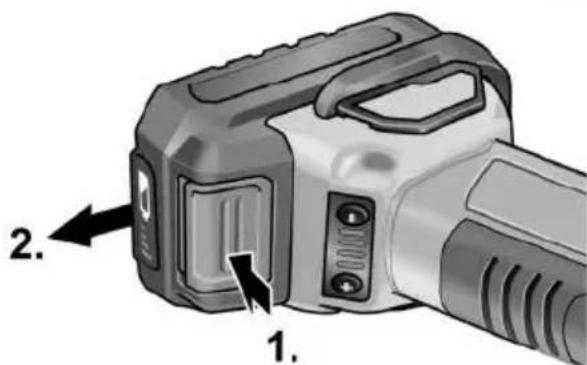

Vlozenie/vymena akumuláhora

Pri nepoužívaní chránte kontakty
akumulátora. Volné kovové Časti možu
skratovat' kontakty, hroží nebezpečenstvo
vybuchu a požiaru!

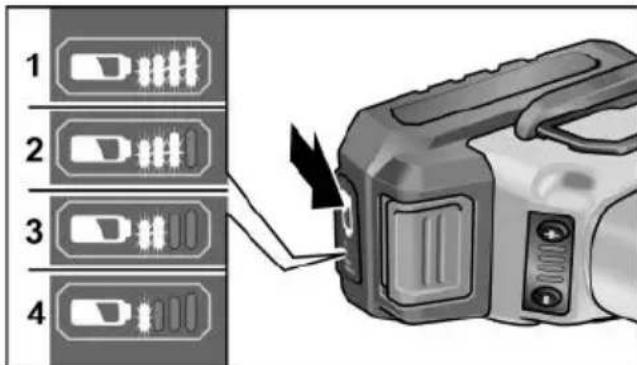

Stav nabitia akumuláhora

Stlačením tlacidla sa moze na LED indikáci stavu nabitia akumulátora skontrolovat' stav nabitia.

Indikácia po 5 sekundach zhasne.

Ak niedtorá z LED bliká, akumulátor sa musí nabit'. Ked' po stlačeni tlacidla nesvieti ziadna LED, akumulátor je chybný a musí sa vymenit'.

Zapnutie a vypnutie

Krátkodobá prevadzka bez zaskočenia

Elektrické náradie je vybavené ochranou proti opatovnému spusteniu. Ak sa akumulátor nasadi pri zapnutom elektrickom náradi, stroj sa opatovne nespustí.

i

UPOZORNENIE

Ochrana pred pret'azenim: pri pret'azeni pristroj vypnite.
Snimanie teploty: v priade nebezpecenstva prehriatia sa stroj vampne.

PracovnéPokyny

i

UPOZORNENIE

Elektrické náradie po vypnutí este krátky Čas dobieha.

Práca s elektrickým náradím

i

UPOZORNENIE

Elektrické náradie prived'te
k spracovávanému materialu až po
dosiahnuti plného počtu otáčok.

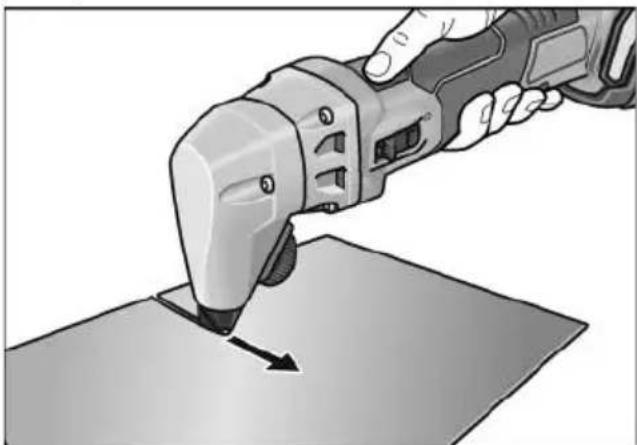

Pri strihani drzte elektrické náradie co najkolmejsie k povrchu spracovávaného materílu. Vyhnite sa naklánaniu!
Elektrické náradie ved'te rovnomerne a miernym tlakom v smere rezu. Priliš silny posuv značne znižujuživotnost' nasadzovacieho nastroja a moze poskodit' elektrické náradie.
- Plechy nestrihajte na existujucich zvaroch.
Nestrihajte viacrvstvove plechy, ktoré presahuju maximánu hrubku materialu.

Aby sa zlepsil vysledok strihania a predlizila sa zaivotnost' raznika, odporuca sa pred spracovanim naniest' mazivo pozdlo planovanej linie strihania:

• Strihanie oceiovych plechov: rezacia pasta alebo rezaci olej
• Strihanie hliníka: petrolej

Material spracujte podla zeleanej linie rezu.
Ak stopa rezu konci v plechu, beziace elektrické náradie potiahnite dozadu v smere už zaatrihnutej stopy.
Vypnite elektrické náradie.

Strihanie

A

POZOR!

Piliny zo strihania! Piliny zo strihania maju ostré hroty, ktoré vás možu poranit'

i

UPOZORNENIE

Elektrické náradie sa moze priviest k opracovávanému materialu len vtedy, kej je zapnute.

Raznik zanecháva pri strihani materialu stopu zo strihania asi 5 mm široku.

Zmena smeru strihania

Smer strihania mozno otocit doprava alebo dolava. K dispozicii je 8 poloh, kazdá s uhlom 45^

• Odoberte akumulátor.
  Uvoinitevrubkovanékoliesko.
  Vytiahnite drziak matrice priblizne o 3 mm a otocte ho pozadovanym smerom.
  Vrubkovane koliesko znovu utiahnite.

Vnútorné výrezy

Na vytvorenie vnutornych vyrezov je mozné použit' pociatočné otvory s minimálnym priemerom 15 mm.

Udrzba a osetrovanie

VAROVANIE!

Pred vsetkymi pracami na elektrickom naradi vyberte akumulator z naradia.

Cistenie

VAROVANIE!

Pri opracovani kovov sa moze pri extrem-nom nasadeni vo vnutornom priestore telesa usadzovat'vodivy prach.

Zniżenie ochrannej izolácie!

Prevadzkujte náradie cez chranic vybavovany chybovym prudom (vybavociprud 30 mA).

Naradie a vetracie strbiny pravidelne cistite. Castost' cistenia je závisla na opracovávanom materiali a dobe použivania.
Vnutorny priestor telesa s motorom pravidene vyfukajte suchym stlaenym vzduchom.

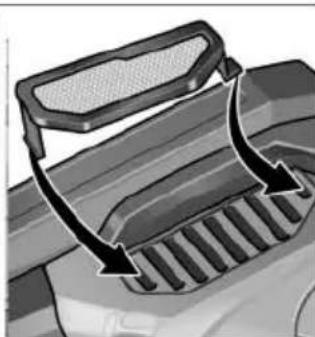

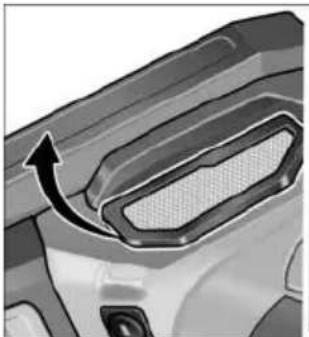

Pravidelne Čistite prachový filter.

Opravy nechajte vykonávat'vyhradne prostrednictvom niedtorej servisnej dielne, autorizovanej vyrobcom.

Vymena opotrebovanych miest

UPOZORNENIE

Raznik a matricu nie je możné prebrúsit'. Ak sa pri mensom postupe prace zvyši potrebné posuvné sila, je to przynak opotrebovaných raznikov a matrác. Tie je potom potrebné vymenit'.

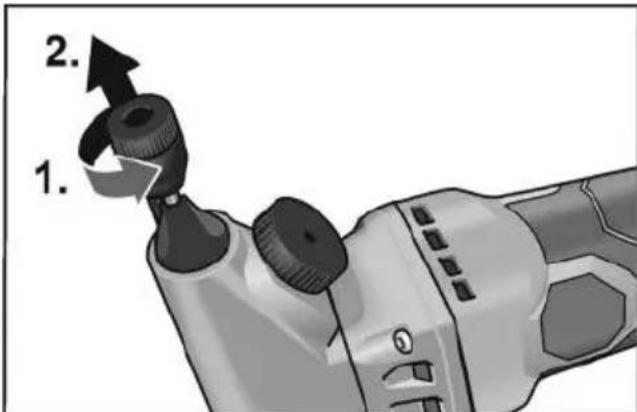

Vymena matrice

■ Elektrické náradie držte vodorovne.
- Odoberte akumulátor.

Náhradné diely a príslušenstvo

Dalsie prisluşenstvo, majma brusné nastroje, si preberte z katalogu vyrobcu. Vykresy dostavy a zoznamy nahradnych dielov najdete na našej webovej stránke: www.flex-tools.com

Opotrebované elektrické náradie pred likvidaciou znefunkcnite:

• siet'ove elektrické náradie odstránením siet'oveho kábla,
  akumulatorové elektrické náradie odstränenim akumulatóra.

Podla europjskej smernice 2012/19/EU o opdade z elektrickych a elektronickych zariadeni (OEEZ) a jej transpozicie do národného práva sa musi oppad z použitého elektrického zariadenia separovat' a odovzdat' na recykláciu v sulade s ochranouŽivotného prostredia.

Ziskavanie druhotnych surovin namiesto likvidacia odpadu.

Nevyhadzujte akumulatory/batierdo domoveho oppadu, do ohna alebo do vody. Akumulatory, ktoré už dosluzili, neotvarajte. Len pre krajiny EU: Podla smernice 2006/66/ES sa musia chybné alebo použite akumulatory/batierie recyklovat'.

UPOZORNENIE

O moznostiach likvidacia sa informujte u špecializovaného predajcu!

Prehlaseio zhodeC

Prehlasujeme na svoju vylučné zodpovednost', ze vyrobok opisaný v Časti „Technické udaje" je v sulade s nasledujúcimi normami alebo normativnymi dokumentmi: EN 62841 podl'a ustanovení smernic 2014/30/EU, 2006/42/ES, 2011/65/EU. Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vylucenie zodpovednosti

Vyrobca a jeho zastupca nerucia za skody a ušly zisk vplyvom prerušenia obchodnej Činnosti, ktorá bola spôsobená vyrobkom alebo eventuálne nemožnost'ou jeho použitia. Vyrobca a jeho zastupca nenesú Žiadnu zodpovednost'za skody, ktoré boli spôsobené neodborným použitim alebo v spojení s vyrobkami in'ych vyrobcov.
