KÄYTTÖOHJE KNE 16 18.0-EC Flex

Symbolit koneessa 94

Turvallisuusasiaa 94

Melu ja tärina 95

Tekniset tiedot 96

Kuva koneesta 97

Käyttoohjeet 98

Huolto ja hoitoo 100

Kierratysohjeita 101

-Vaatimustenmukaisuus 102

Vastuun poissulkeminen 102

Käytetyt symbolit

VAROITUS!

Viittaa valittomasti uhkaavaan vaaraan. Ohjeen noudattamatta jattaminen saattaa johtaa kuolemaan taivakaviin loukkantumisiin.

VARO!

Viitta mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jattaminen saattaa johtaa loukkaantumisiin tai esinevauroihin.

OHJE

Viittaa koneen kayttoa koskeviin ohjeisiin ja tärkeisiin tietoin.

Symbolit koneessa

Lue käyttoohjeet ennen koneen!

Käytä silmiensuojaimia!

Vanhan laitteen kierratysohjeet (katso sivu 101)!

Turvallisusasiaa

VAROITUS!

Lue ohjeet ennen sahkötyokalun käyttoa ja toimi niiden mukaisesti:

• koneen kayttoohje,
• sahkötyokalujen käyttoa koskevat "Yleiset turvallisuusohjeet" oheissaa vihkosessa (dokumentti nro: 315.915),
• käytöpaikalla voimassa olevat ohjeet ja työsuojelumääräykset.

Tämä sahkötyokalu on valmistetu
uusimman teknisen tietamyksen ja
hyväksyttyjen turvateknisten saannösten
mukaisesti.

Tästä huolimatta sen käytösta saattaa aiheutua hengenvaaraa koneen käytäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vauroitua.

Sahkötyokalua saa käyttaa vain

• märäystenmukaiseen käytötarkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat hairot on korjattava valittomasti.

Märäystenmukainen käytto

Akkunakertaja KNE 16 18-EC on tarkoitettu

• ammattikayttoon teollisuudessa ja työpajoissa
• levyjen ja leikattavien muovien leikkaamiseen, katkaisun ja reunojen leikkaamiseen,
• suoraan leikkaamiseen, aukkojen leikkaamiseen ja kapeisiin kaarteisiin.

Turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyonti saattaa johtaa sahkokiiskuun, tulipaloon ja/taivakavaan loukkaantumiseen. Sailyta kaikki turvallisuus- ja muut ohjeet myehempää käytötarvetta varten.

Varmista, etta kone on kytkettynä pois pälta, kun asetat akut paikalleen.
- Poista lastut ja muut vastaavat vain, kun kone on pysähtynyt.
Varmista, ettei tyokappale paase liukumaan tai pyorimaan (esimerkiksi kiinnittamalla ruuvipuristimilla).

Käytä aina suojalaseja, työhanskoja ja tukevia kenkiä, kun käytät konetta!
- Alä laita käsia leikkuualueelle.
Vie kone tyokappaleelle vain, kun kone on kytkettynä paallee.
Työskentele vain, kun on lastunpoistaja kiinnitety.
Käytä vain alkuperäisiä akkuja sillä jännitteellä, joka on ilmoitetu sahkötyokalun typpikilvessä. Käytettäessä muita akkuja, esimerkiki jäljitelmätuotteita, kunnostettyuka akkuja tai vierastuotteita, vaarana on loukkaantuminen ja aineelliset vahingot räjähtävien akkujen takia.

Turvallisuusohjeet akkujen käytämseen

Alä avaa akkua. Oikosulun vaara.
- Alä altista akkua kuumuudelle tai esim. pitkäaikaiselle auringonvalolle, tulelle, vedelle tai kosteudelle. Rajahdysvaara.
Jos akku vaurioituu tai sitä käytetäan ohjeiden vastaisesti, siitä saattaa vapautua hóryjä. Huolehdi raittiin ilman saannista, ja hakeudu vaivojen ilmetessä läkärin. Höyrt saattavat arsyttähengitystietä.
Värärinkäytettynä akusta saattaa vuotaa ulos nestettä. Varo kosketuksiin joutumista. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi läkärin apua. Akusta vuotava;neste saattaa aiheuttaa arsytystä ja palovammoja.
Käytä FLEX-akkuja ainoastaan FLEX-koneiden ja FLEX-lisävarusteiden ja -tarvikkeiden kanssa. Vain sillä ravoin akku on suojassa vaaralliselta ylikuormittumiselta.
Lataa akut vain valmistajan suosittamalla laturilla. Kun märatnyppisille akuille tarkoitettua latauslaitetta käytetän muiden akkujen lataamiseen, syntyy tulipalovaara.
Akku saattaa vaurioitua teravien esineiden kuten naulojen tai ruuvitaltan sekä ulkoisen voiman vaikutuksesta. Seurauksena voi olla sisäinen oikosulku ja akku voi palaa, savuta, rajahtaa tai ylikuumentua.

Muita turvallisuusohjeita

Käytä nauhaiomakoneen merkitsemiseen vain tarroja. Alä poraa reikiä koneen runkoon.
Nimellisjannitteen ja jannitetietojen pitaa vastata typpikilven tietoja.

Melu ja tärinä

i OHJE

Katso A-painotetti melutaso ja tärinä kokonaisarvot taulukosta » Tekniset tiedot«. Melu- ja tärinaarvot mitattiin standardin EN 62841 mukaan.

VARO!

Ilmoitetut mittausarvot koskevat uusia laitteita. Paivittaisessa kaytossa melu- ja tarinaarvot muuttuvat.

i OHJE

Näissä ohjeissa ilmoitetu tärinātas o n mitattu standardissa EN 62841 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttaa sahkötyokalujen keskinäiseen vertailuun. Se soveltu myös tärinäaltistuksen alustavaan arvointiin. Ilmoitetu tärinātas o tarkoittaa altistumisen tasoa sahkötyokalun pääasillissessa käyttoarkoitukssessa. Mutta jos sahkötyokalua käytetaan muihin käyttoarkoituksiin, normaalista poikkeavilla käyttokyokuilla tai sitä ei ole huollettu riittävasti, tärinātas o saattaa poiketa ilmoite-tusta. Tälloin koko työaikaa koskeva tärinaaltistus voi olla selvästi suurempi. Tärinaaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois paälä tai se on käynnissä, mutta ei todellisessa käytössa. Tälloin koko työaikaa koskeva tärinaaltistus voi olla selvästi alhaisempi. Märirttakaa lisatoimenpiteet koneen käytäjan suojaamiseksi tärinän vaikutukselta, kuten esimerkiki: sahkötyokalun ja käytto-tyokalujen huolto, käsien suojaaminen kylmälta, työnkulun suunnittelu

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Tekniset tiedot

Kone KNE 16 18-EC
Tyyppi Akkunakertaja
Nimellisjännite V 18
Akku Ah		AP 18/2,5AP 18/5,0AP 18/8,0
Tyhjäkänty-iskuluku	min-1	1950275037504250
Teräslevyn maksimipaksuus 400 N/mm2	mm	1,6
Teräslevyn maksimipaksuus 600 N/mm2	mm	1,0
Teräslevyn maksimipaksuus 800 N/mm2	mm 0,7
Alumiinilevyn maksimipaksuus 250 N/mm2	mm	2,0
Pienin säde mm 24
Aloitusreiän halkaisija mm 22
Pienimmän leikattavan reiän halkaisija mm 48
Etäisyys stensiillileikkaukseen mm 1,5
Työstöneus m/min 2,2
Paino EPTA 01/2003:n mukaan
Paino ilman akkua kg 1,85
Akun paino- 2,5 Ah	kg	0,420,721,10
- 5,0 Ah
- 8,0 Ah
A-painotettu melutaso EN 62841 mukainen (katso "Melu ja tärinä"):
Äänenpainetaso LpA	dB(A)	90
Äänitehotaso LwA	dB(A) 101
Epävarmuus K	db	3,0
Tärinän kokonaisarvo standardin EN 62841 mukaan (katso "Melu ja tärinä"):
Päästöarvo ah	m/s2	10
Epävarmuus K	m/s2	1,5

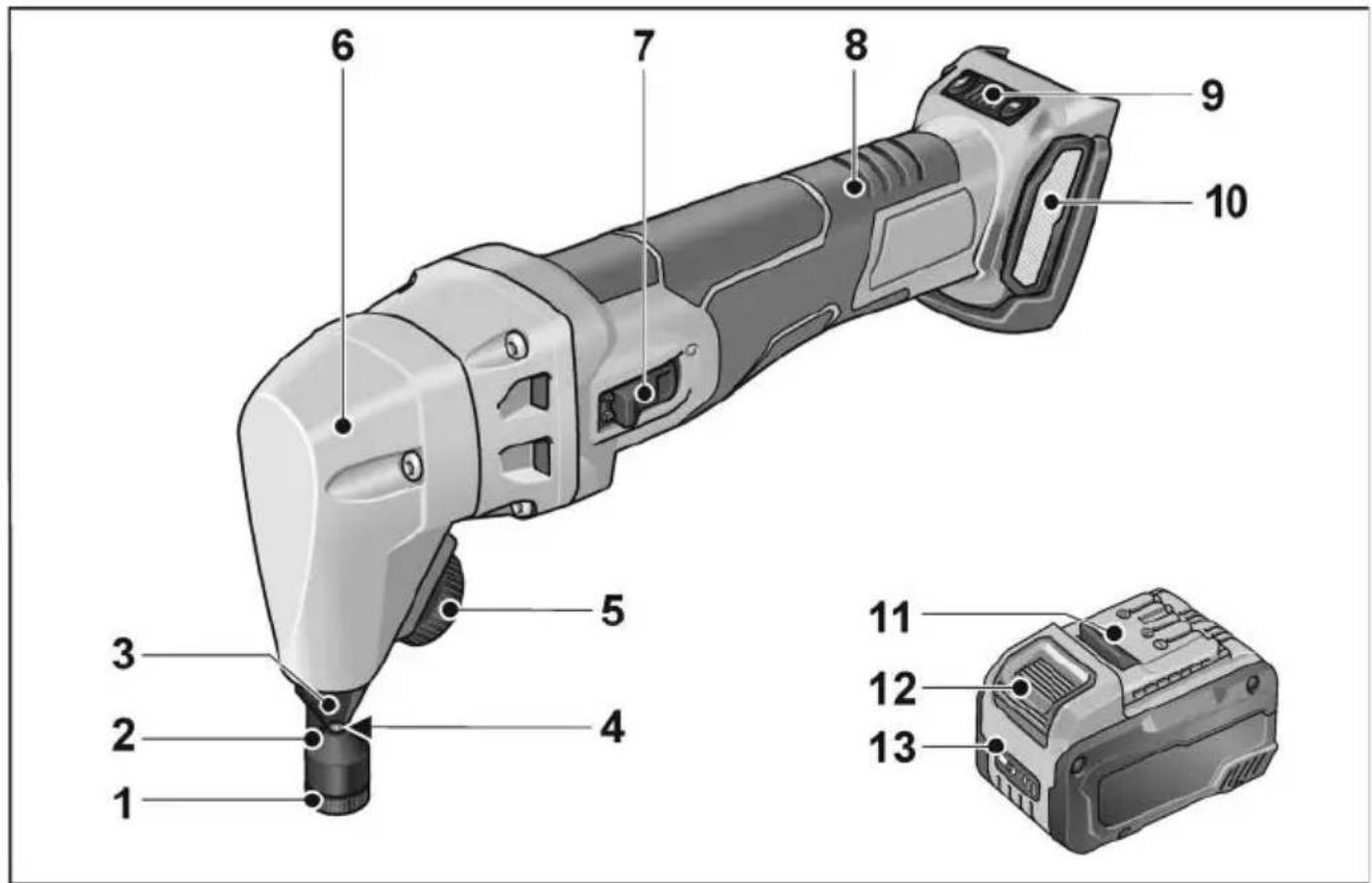

Kuva koneesta

1 Ontto mutteri matriisille
2 Ma t r i i s i
3 Matriisipidike
4 Me i s t i
5 Pyälyskiekko työkalun kiinnittämiseen
6 Vaihteistopää
7 Käynnistyskytkin
Koneen käynistämseen ja
pysayttämseen

8 Käskahva
9 Kierrosluvun sātō +/- toiminto, 4 pykalää
10 Suodattimen kansi
11 Lithiumioniakku (2,5 Ah/5,0 Ah/8,0 Ah)
12 Akun lukituksen vapautuspainike
13 Akun tilanäytto

Käytöohjeet

VAROITUS!

Irrota akku aina ennen sahkotyokaluun kohdistuvien toiden suorittamista.

Ennen käytöönottoa

Ota sähkötyokalu pois pakkauksesta ja tarkasta, ettei toimituksesta puutu mitään ja ettei kuljetusvaurioita ole syntynyt.

OHJE

Akut eivat ole toimitushetkella tayteen ladattuja. Lataa akku tayteen ennen ensimmäista käytökertaa. Sitä varten ks. latauslaiteen käyttoohje.

Akun kiinnitys/VAihto

Työnnä ladattu akku sahkötyokaluun kunnolla lukitukseen saakka.

• Irrota akku painamalla lukituksen vapautuspainikkeita (1.) ja vetämällä (2.).

VARO!

Kun akku ei ole kaytossä, suojaa sen navat. Irralliset metallikappaleet voivat oikosulkea navat, jolloin syntyy rajahdys- ja tulipalovaara!

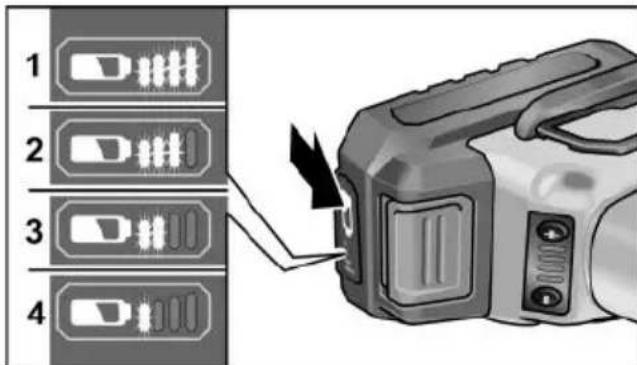

Akun varaustila

• Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED-merkkivaloista.

Näytto sammu 5 sekunnin kuluttua. Jos yksi LED-merkkivalo vilkkuu, akku tätyy ladata. Jos painikkeen painamisen jälkeen yksikään LED-merkkivalo ei pala, akku on rikkj ja se tätyy vaihtaa.

Käynnistys ja pysäytys

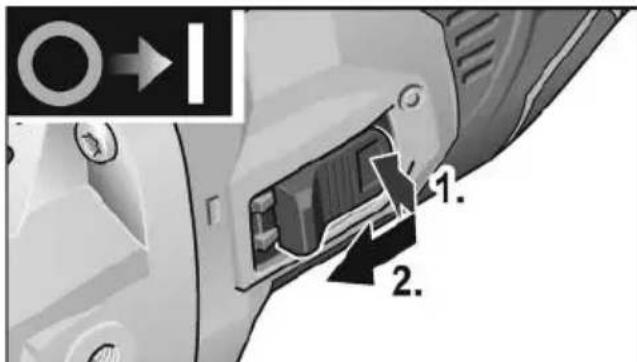

Lyhytaikainen käytö ilman lukitustoiminta

Paina käynnistyskytkintä (1.), työnnä sita eteenpän ja pida tassä asennossa (2.).

Pysäytä kone vapauttamalla käynnistys-kytkin.

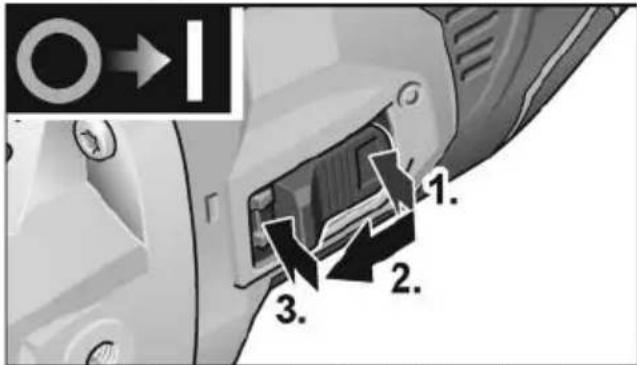

Pitempi tyojakso lukitustoiminnolla

Paina käynnistyskytkintä (1.), työnnä sitä eteenpän (2.) ja lukitse se tähän asentoon etureunasta painamalla (3.).

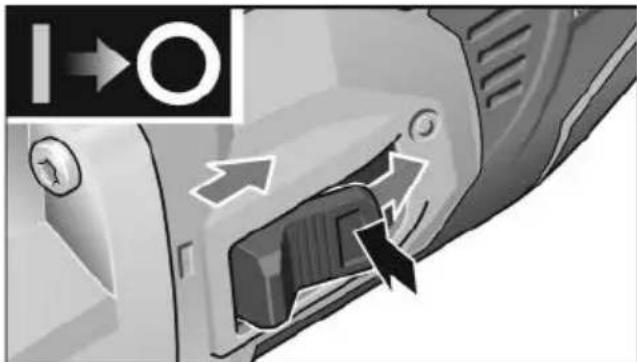

Pysäytys: avaa lukitus painamalla kaynnistyskytkimen takaosasta.

i OHJE

Sahkötyokalussa on
uudelleenkäynnistyssuoja. Jos akku
laitetaan paikalleen, kun sahkötyokalu on
kytkettynä pälle, kone ei käynnisty
uudelleen.

i OHJE

• Ylikuormitussuoja: kytkee koneen pois päältä ylikuormitustilanteessa.
• Lämpötilavalvonta: kone kytketytyy pois paälta ylikuumentumisen uhatessa.

Työohjeita

HUOMAUTUS

Pois pälta kytkemisen jälkeen sahkötyokalu pyörii vielä hetken.

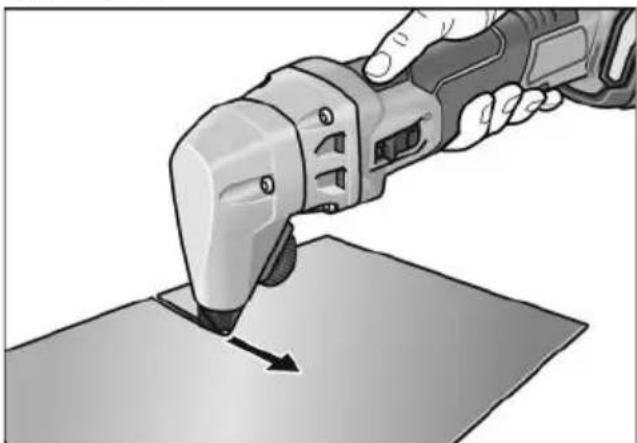

Sahkötyokalun kayttö

HUOMAUTUS

Aseta sahkötyokalu vasten tyostettäa materiaalia vasta, kun kone on saavultanut tayden kierroslukuna.

Pida sahkotyokalua mahdollisimman pystysuorassa tyostettavan materiaalin pintaan nahden. Valta kallistamista!
Ohjaa sahkotyokalua tasaisesti ja kevyellä syottlaleikkuusuntaan. Lian voimakas syottonopeus heikentäa kayttotyokalujenkestavyytta merkittavasti ja voi vauroittaa sahkotyokalua.
Alä leikkaa levyjä niissä olevista hitsauskohdista.
Alä leikkaa monikerroksisia levyjä, jotka ylittavat materiaalin maksimipaksuuden rajan.

Jotta leikkuutulos olisi parempi ja meistikiesta i sidempaan, on suositeltavaa levittaa ennen tyostoa voiteluainetta suunnitellulle leikkuu-uralle:

• Teräspellin leikkaaminen: Leikkuutahna tai -oljy
  Alumiin leikkaaminen: Petroli
  Tyostā materiaaliin haluamasi leikkuulinja.
  Jos leikkuu-ura paattyy levyn keskelle, vedä käynnissä olevaa sahkötyokalua muutaman millimetrin verran takaisin leikkuu-urassa.
  Kytke sahkötyokalu pois pälta.

Leikkaaminen

HUOMIOI

Leikkuulastuja! Leikkuulastuissa on teravat reunat, jotka voivat aiheuttaa loukkaantumisia.

HUOMAUTUS

Sahkotyokalun saa painaa tyostettavaa materiaalia vasten vain sen ollessa paalle kytkettyna.

Meisti tekee materiaaliin noin 5 millimetrin levyisen leikkuu-uran.

Leikkuusuunnan vaihto

Leikkuusuunnan voi käntä oikealle tai vasemmalle. Saatavilla on 8 asentoa 45^ asteen kulmassa.

Irrota akku.
Löysää pyällyskiekko.
Vedä matriisipidikettä noin 3 mm ulos ja kännä haluamaasi suuntaan.
Kiristä pyällyskiekko takaisin kiinni.

Aukkoleikkuut

Halkaisijaltaan vahintaaan 15 millimetrinkokoisten aloitusreikien avulla voidaanleikata aukkoja.

Huolto ja hoito

VAROITUS!

Irrota akku aina ennen sahkotyokaluun kohdistuvien toiden suorittamista.

Puhdistus

VAROITUS!

Metalleja tyostettaaessa saattaa aarrmmaisssa kayttolosuhteissa koneen rungon sisalle kerantya sahkoo jahtavaa polya. Sujoeristys heikkenee! Kayta konetta vain vikavirta-suojakytkimen kanssa (laukaisuvirta 30mA

Puhdista kone ja jäahdytysilma-aukot saannollisin valein. Puhdistusvali rippuu tyostettavastamateriaalista ja kayttoajan pituudesta.
Puhdista koneen kotelon sisatila ja moottori saannollisin valein kuivalla paineilmalla puhaltaen.

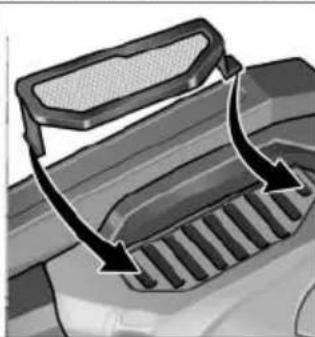

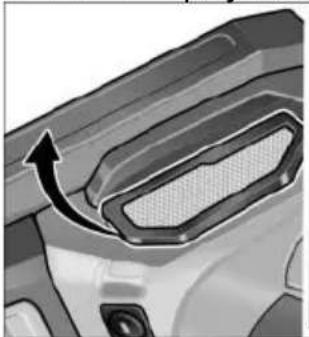

Puhdistapolysuodatin saannollisin valein.

• Irrota polysuodatin ja puhdista se paineilmalla puhaltaen.

Vaihteisto

OHJE

Alä avaa vaihteistopän ruuveja koneen takuuaikana. Jollei ohjetta noudateta, valmistajan myontämä takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltolike.

Kuluvien osien vaihto

HUOMAUTUS

Meistä ja matriisia ei voida teroittaa. Jos tarvittava syottönopeus kasvaa, vaikka työ etenee merkittävän hitaasti, se on merkki siita, etta meisti ja matriisi ovat kuluneita. Ne taytyssiloin vaihtaa.

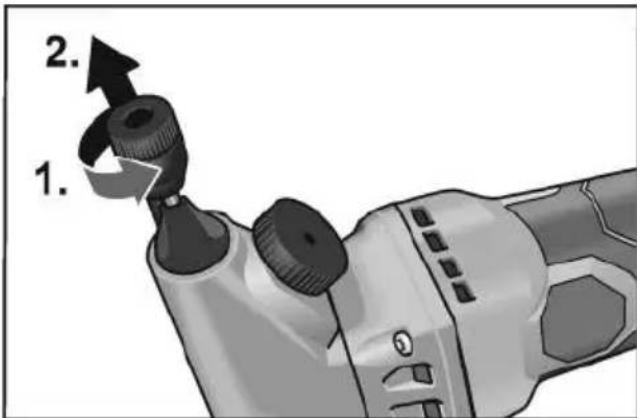

Matriisin vaihto

Pida sahkötyokalua vaakasuunnassa.
- Irrota akku.

Löysää ontto mutteri kuusiokoloavaimella (1.). Jos ontto mutteri on tiukasti kiinni, käytä kuusiokoloavainta.
- Irrota matriisi ja aseta uusi matriisi paikalleen (2.).
Kiristä ontto mutteri 3 Nm:n tiukkuuteen.

Matriisipidikkeen/meistin vaihto

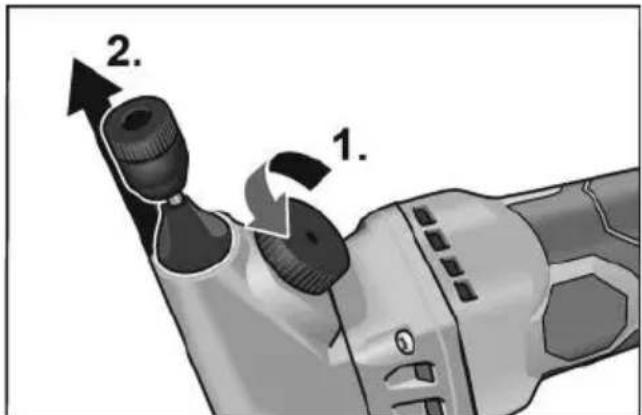

Matriisipidike:

Pida sahkötyokalua vaakasuunnassa.
- Irrota akku.

Löysää pyällyskiekkoa vähintään 3 kierrosta (1.).
- Irrota matriisipidike (2.).
Aseta uusi matriisipidike paikalleen.
Kiristä pyällyskiekko kiinni.

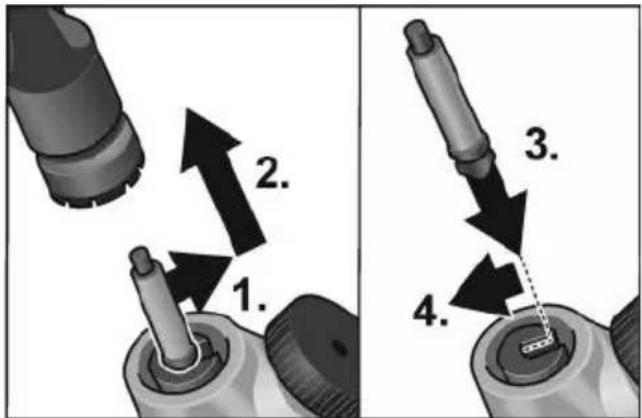

Meisti:

Pida sahkötyokalua vaakasuunnassa.
- Irrota akku.

Löysää pyällyskiekkoa vähintään 3 kierrosta.
Liu'uta meisti meistin pidikkeen urasta pois (1.).
- Irrota meisti (2.).
Voitele uusi meisti ja matriisipidike G1- voiteluaineella.
Aseta meisti meistin pidikkeen uraan (3.)/ (4.).
Aseta meisti paikalleen.

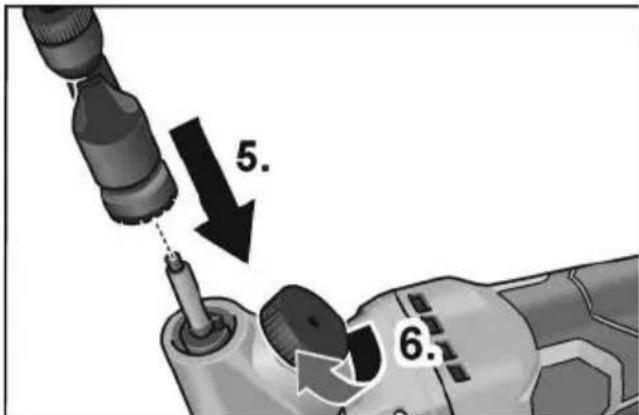

Kiinnitta matriisipidike paikalleen (5.).
Kiristä pyällyskiekko kiinni (6.).

Varaosat ja tarvikkeet

Katso muut lisātarvikkeet, etenkin hiomalai-kat, valmistajan tuote-esitteestä.

Rajaytyskuvat ja varaosaluettelot loydat kotisivuiltamme: www.flex-tools.com

Kierratysohjeita

#

VAROTUS!

Kaytety Sahkötyokalut on ennen havittamista tehtäva kayttökelvottomiki:

• irrottamalla verkkjoho
  verkkokaytöisestä sahkötyokalusta,
• irrottamalla akku akkukaytöisestä sahkötyokalista.

图

Vain EU-maat
Käytösta pointetut sahkötyokalut
eivat kuulu sekajatteeseen!

Sahkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten saadosten mukaisesti kaytosta pointetut sahkotyokalut on kerattava erikseen ja tomittava asianmukaiseen hyotykayttopisteeseen.

#

Raaka-aineet uusiokayttoon jatteenahavittamisen sijasta.

Hävita laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierräkyseen. Lajipuhdasta kierrätystä varten muoviosissa on merkinta.

VAROITUS!

Ala heita akkuja/paristoja talousjatteisiin, tuleen tai veteen. Ala avaa kaytosta poistettuja akkuja.

Vain EU-maat: direktiivin 2006/66/EUMukaisesti vialiset tai loppuun kaytetytakut/paristot on toimitettava kierratykseen.

OHJE

Lisātietaja kierratysmahdollisuksista saat alan likkeistä!

C∈-Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuul lamme, etta kohdassa Tekniset tiedot<kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen: EN 62841 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU maarysten mukaisesti.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivat
vastaa vahingoista tai voiton menetyksestä,
joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitta, ettei tuotetta mahdollisesti voida kayttä.
Valmistaja ja tämän edustaja eivat vastaa
vahingoista, joiden syynä on epäasialinen kayttö tai kayttö yhdessä muiden
valmistajien tuotteiden kanssa.
