NAUDOJIMO INSTRUKCIJA KNE 16 18.0-EC Flex

Naudojami symboliai 214

Simboliai ant jrankio 214

Jusu saugumui 214

Triukšmas ir vibracija 215

Techninai duomenys 214

Bendras jrankio vaizdas 217

Nurodymai dirbant 218

Techninis aptarnavimas ir prieziura . . . 220

Nurodymaiutilizuoti 221

-Atitikimo deklaracija 222

Atsakomybès pašalinimas 222

Naudojami symboliai

ISPEJIMASI!

Nurodo betarpiiskai gresiantj pavoju.

Nesilaikant nurodymu, gresia zutis arba sunkus suzaoljimai.

ATSARGIAI!

Nurodo potencialiaipavojinga situacija

Nesilaikant nurodymu, gresia susižeidimo arba materialiniyu nuostoliu pavojus.

i NUODYMAS

Nurodo patarimus, kaip dirbti frankiu ir svarbia informacija.

Simboliai ant jrankio

Pries eksploatavima perskaitykite naudojimo instrukcija!

Užsidékite apsauginius akinius!

Nuoroda del seno irankio utilizes vimo (zr. 221 psl.)!

Jusu saugumui

SPEJIMASI

Pries naudodami elektrinj jranki, pirmiausia perskaity kite ir tik tada dirbkite. Laikykites:

• sios instrukcijos,
  -Bendruju saugos taisykliu esanci pridedamoje knygelije, naudoantis elektrinias irankiais (spaudinio Nr.: 315.915),
• naudojimo vietoje galiojanciu taisykliu, siekiant isvengti nelaimingu atsitikmu. Sis elektrinis jrankis pagamintas pagal naujausia technikos lygi ir pripazintas technikos saugos taisykles.

Taciau juo naudojantis, gali kilti pavojus juo dirbancijo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali buti sugadintas jrankis ar atsirasti kiti materialiniai nuostoliali.

Šis elektrinis irankis gali buti naudojasms tik

• pagal paskirtj,
• saugumo technikos požiuriu nepriekaiistingos buklés.

Butina nedelsiant pašalinti saugai neigiamos jtkos turincius gedimus.

Naudiojimas pagal paskirtj

Akumulatorines kirtimo zirklès KNE 16 18-EC skirtos

• profesionaliam naudiojimui pramonès ir smulkaus verslo jmonèse,
• skardai bei kerpamiems plastikams kirpti, pjaustyi ir apkarpyti,
• tiesiems pjuviams,ispjovimams ir siauroms kreivems.

Saugos nurodymai

SPEJIMASI

Perskaitykite visus saugos nurodymus ir perspejimus. Aplaidumo laikantis saugos nurodymu ir perspejimu pasekmé gali buti elektros smugis, gaisras ir/arba sunkus suzeidimai. Visus saugos nurodymus ir perspejimus saugokite ateicialia.

■ Isitikinkite, kad jedant akumuliatoriujirenginys yra isjungtas.
- Drožles ir pan. šalinkite tik jrenginiui sustojus.

Uzfikuokite ruosinj, kadjis nepasislinktu arba nesisuktu kartu (pvz., jtvirtindami verztuvu).
Dirbdami su jrenginiu, visada devekite apsauginius akinius, mvekite darbines pirstines ir avekite tvirtus batus!
Nekiskite ranku pjovimo sritj.
Kreipkite prie ruosinio tik jjungta jrengini.
Dirbkite tik su sumontuotu drozliu nukreipimo itaisu.
Naudokite tik originalius akumulatorius, kuriu elektros itampa atitinka Jusu elektrinio irankio specifikaciju lenteleje nurodyta elektros itampa. Naudojant kitokius akumulatorius, pvz., panašaus modelio, perdirbtus ar kitu gamintoju, sproges akumulatorius gali sužaloti ir padaryti materialines Žalos.

Saugos nurodymai naudojant akumuliatori

Neatidarykite akumuliatoriaus. Gali ivykti trumpsis jungimas.
Saugokite akumuliatoriu nuo karšćio, pvz., taip pat nuo nuolatinës saules apšvietos, ugnies, vandens ir dregmës. Gali sprogti.
Pažeidus akumuliatorić ir nj naudojant netinkamai gali pasklisti garu. Pasirūpinkite šviežiu oru ir, jei pasijutote blogai, kreipkités i gydytoja. Garai gali dirginti kvèpavimo takus.
Neteisingai naudojant baterijas gali iš ju isbęgti skystis. Nelieskite skyscio rankomis. Jeigu atsitiktinai prisilitétete, nedelsiant nuplaukite jas su vandeniu. Jeigu skystis pateks i akis, kreipkites i gydytoja. Isbęgés bateriju skystis gali issaukti odos sudarginima arba nudegima.
Naudokite FLEX akumulatorius tik kartusu FLEX irenginials ir FLEX priedais. Tik taip akumulatorius apsaugomas nuopavojingos perkrovos.
Akumulatorius kraukite tik krovimo prietaisuose, kuriuos siulo gamintojas. Jei krovimo prietaise galima naudoti tik tam tikrus akumulatorius, naudojant kitokius akumulatorius gali kilti gaisras.

Akumuliatori gali ap gadinti smailus daiktai, pvz., vinys arba atsuktuvas, arba išorinés jegos poveikis. Taip gali ivykti vidinis trumpasis jungimas ir akumuliatorius užsidegti, imti rukti, susprogti arba perkaisti.

Kitos saugos nuorodos

Prietaiso Žymejimui naudokite tik lipnius skydelius. Neleistina grežti kiaurymiu korpuse.
Vardine jtampa turi atitikti jtampa, nurodyta irankio skydelyje.

Triukšmas ir vibracija

i NUODYMAS

A koreguoto triuksmo lygio vertes bei bendrosios virpesiu lygio vertes nurodytos lenteleje, Techninai duomenys. Triuksmo ir vibracijos dydziai ismatuoti pagal EN 62841.

! ISPEJIMASI!

Pateikiami dydziai galoja naujam irankiui Kasdien naudoant, triuksmo ir vibracijos lygis keiciasi.

i NUODYMAS

Siuose techniniuose reikalavimuose
pateiktas vibracijos lygis buvo i smatuotas
pagal EN 62841 standarte patvirtintus
matavimo metodus ir gali buti taikomas
elektriniu jrankiu palyginimo metu.
Sis lygis taip pat gali buti taikomas apytikslei
vibracijos apkrovai ivertinti.

Pateiktas vibracijos lygis nurodo pagrindine elektrinio irankio taikymo sriti.
Taciau jei elektrinis irankis bus naudojasmas kotoje srityje, su kitais istatomaisiais irankiais arba netinkamai atlikus technines prieziuros darbus, vibracijos lygis gali pakisti. Todel darbo metu vibracijos apkrova gali smarkiai padideti.

Norint tiksliai jvertinti vibracijos apkrova,
reikétu atsižvelgti ir i laika, kada jrenginys
yra ijsjungtas arba veikia, taciau tuo metu
nenaudojamas. Siuo atveju darbo metu
vibracijos apkrova gali smarkiai sumažeti.
Kad operatorius butu apsaugotas nuo
vibracijos poveikio, butina imtis papildomu
saugos užtikrinimo priemoniu, tokiu kaip

elektriniu ir jstatomuju jrankiu techniné priežiura, siltai laikomos rankos, darbo proceso organizavimas

ATSARGIAI

Jei triuksmo slegis didesnis, negu 85 dB(A), butina naudotis klausos apsauga.

Techninai duomenys

Prietaisas KNE 16 18-EC
Tipas		Akumuliatorinès iškirtimožirklè
Vardinè jtampa V 18
Akumuliatorius Ah		AP 18/2,5AP 18/5,0AP 18/8,0
Taktu skaičius tuščiaja eiga	min.-1	1950275037504250
maks. pleno lakšto storis 400 N/mm2	mm	1,6
maks. pleno lakšto storis 600 N/mm2	mm	1,0
maks. pleno lakšto storis 800 N/mm2	mm 0,7
maks. pleno lakšto storis 250 N/mm2	mm	2,0
mažiausias spindulys mm 24
Pradinès skylès skersmuo mm 22
Mažiausios išpjaunamos skylès skersmuo mm 48
Atstumas pjoivimui trafaretu mm 1,5
Darbinis greitis m/min. 2,2
Svoris pagal „EPTA-procedure 01/2003“
Svoris be akumuliatoriaus	kg	1,85
Akumuliatoriaus svoris- 2,5 Ah	kg	0,42
- 5,0 Ah		0,72
- 8,0 Ah		1,10
A svertinis triukšmo lygis pagal EN 62841 (žr. „Triukšmas ir vibracija“):
Garso slégio lygis LpA	dB(A)	90
Garso galios lygis LwA	dB(A)	101
Paklaida K	db	3,0
Bendroji virpesiu verte pagal EN 62841 (žr. „Triukšmas ir vibracija“):
Emisijos verte ah	m/s2	10
Paklaida K	m/s2	1,5

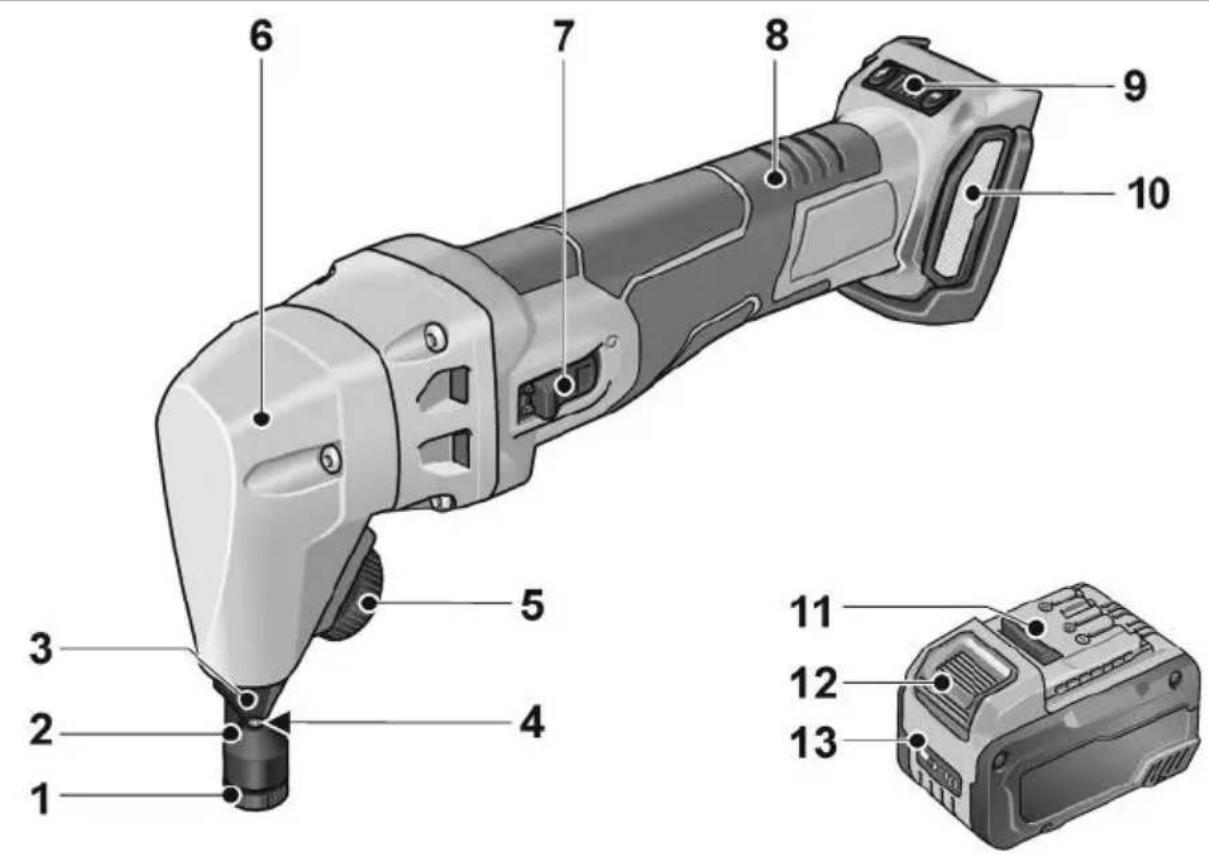

Bendras irankio vaizdas

1 Tuschiavidure matricos verzle
2 Ma t r i c a
3 Matricos laikiklis
4 Stampas
5 [rankio verztuvo rievētasis ratukas
6 Pavaros galvuté
7 Svirtinis jungiklis
{ranki jjungti ir isjungti

8 Rankena
9 Suki skiaicaus reguliavimas 4 lygiu +/- Funktiona
10 Filtro dangtelis
11 Licio jonu akumuliatorius (2,5 Ah/5,0 Ah/8,0 Ah)
12 Akumulatoriaus atfiksavimo mygtukas
13 Akumuliatoriaus jkrovimo buklés rodmuo

Nurodymai dirbant

ISPEJIMASI

Pries pradedami bet kokius darbus su elektrini jrankiu is prietaiso isimkite akumuliatori.

Pries pirma naudojima

Ispakuokite elektrinj iranki ir patikrinkite, ar komplekte yra visos dalys ir ar transportuojant nebuvo padaryta zalos.

NURODYMAS

Pristatyas akumulatorius nera visiskai jkrautas. Pries pradedami naudoti pirma karta, visiskai jkraukite akumulatoriu. Apietai skaltykite krovimo prietaiso naudojimo instrukcijoe.

Akumuliatoriaus jstatymas / keitimas

I krautakumulatoriustumkitejelektrinj irankj,kol akumulatorius tinkamai uzsifiksuos.

Noredami isimi, spauskite atfiksavimomygtuka (1.) ir iStraukite akumulatoriu 2.).

ATSARGIAI!

Kai nenaudojate, apsaugokite
akumuliatoriaus kontaktus. Palaidos
metalines dalys gali uztrumpinti kontaktus,
kyla sprogimo ir gaisro pavojus!

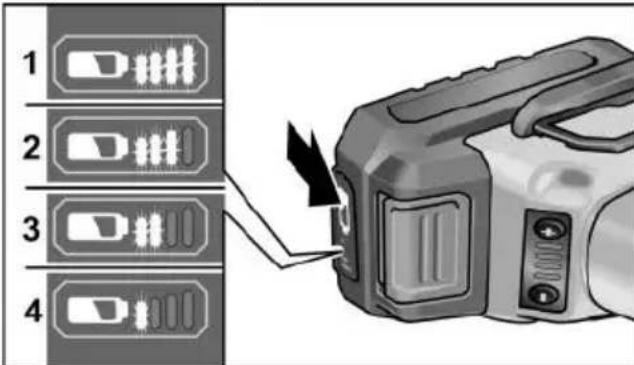

Akumuliatoriaus jkrovimo buklé

Paspaudus mygtuka, galima pagal akumulatoriaus jkrovimo bukles indicatoriu sviesos diodus patikrinti jkrovimo bukle.

Indikatorius užgęsta po 5 sekundžiu.
Jei vienas iš šviesos diodu sumirksi, reikia akumulatorių jkrauti. Jei paspaudus mygtuka, nešviečia ne vienas šviesos diodas, vadinasi, akumulatorius sugedo ir ji reikia pakeisti.

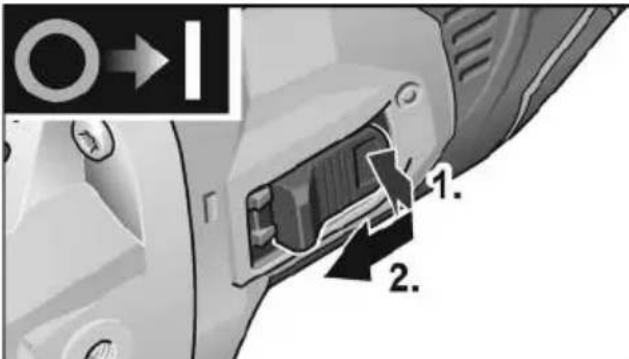

Ijungimas ir išjungimas

Ijungimas trumpalaikio darbo režimui be fiksavimo

Jungiklj paspauskite (1.) priekj ir laikykite toje padetyje (2.).
Noredami isjungti, jungiklj atleiskite.

ljungimas ilgalaikio darbo rezimui su fiksavimu

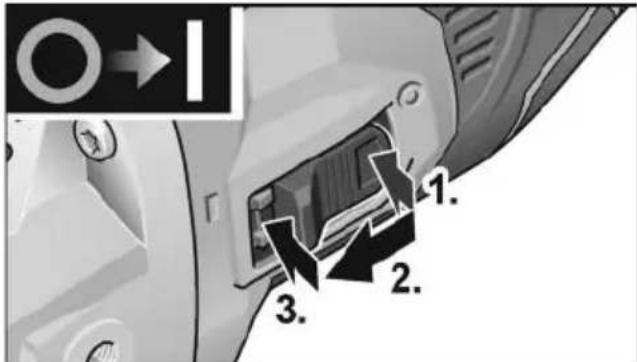

Jungiklj paspauskite (1.) ir pastumkite (2.) i priekj ir užfikuokite toje padétyje, paspausdami jo prikejé dalj (3.).

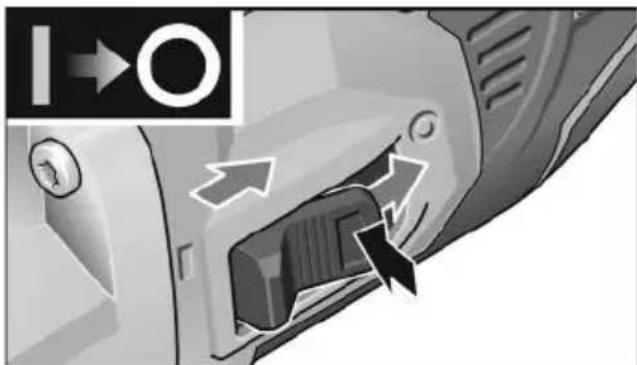

Noredami isjungti jranki, atpalaiduokite jungikli, paspausdami jo užpakaline dalj.

i NUODYMAS

Elektriniame jrankyje yra apsauga nuo pakartotinio pasileidimo. Jei akumulatorius jedamas, kai elektrinis jrankis jjungtas, jrenginys nepasileidzia.

i NUODYMAS

• Apsauga nuo perkrovos: esant perkrovai, masina issjungia.
• Temperaturos kontrole: masina isjungiama, kai kyla pavojus perkaisti.

Patarimai dirbant

i NUODYMAS

Isjungus elektrinis irankis dar kuri laika veikia.

Darbas elektrini jrankiu

i NUODYMAS

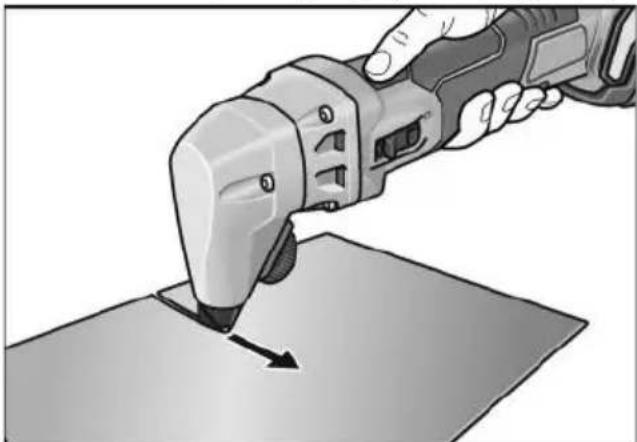

Priglauskite elektrini jranki prie medziagos, kuria reikia apdoroti, tik pasieke visa sukiu skaiciu.

Pjaudami laikykite elektrin jranki kuo vertikaliau medziagos, kuria reikia apdoroti, pavrsiu. Venkite persikreipimo!
Kreipkite jrankj tolygiai ir siek tiek pastumdami pjovimo kryptimi. Stumiant per stipriai, gerokai sutrumppeja naudiojamu jrankiu eksploatavimo trukmeir elektrinis jrankis gali buti pazeistas.
Nepjaukite lakstu esamose suvirinimo vietose.
Nepjaukite daugiasluoksniu lakstu, kurie virsija maksimalu medziagos storj.

Norint pagerinti p jovimo rezultatus ir prailginti stampo eksploatavimo trukmperies apdirbant rekomenduojama isilgai suplanuotos p jovimo vezes uztepti slydimo priemones:

• Pjūviai plieno lakste: pjoyimo pasta arba
  pjoyimo alyva
• Pjuviai aliuminyje: Žibalias
  Apdorokite medziaga su norima p jovimo linija.
  Jei p jovimo vezé skardoje baigiasi, veikiantj elektrinj jrankj kelis milimetrus patraukite atgal jau ispjautos p jovimo vezes kryptimi.
  ■ Isjunkite elektrinj jrankj.

Piovinas

ATSARGIAI

Pjovimo drozles! Pjovimo drozles yra astriais galais, pri kuriu prisiliete galite susizaloti.

i NUODYMAS

Prie medziagos, kuria reikia apdoroti, leidziama kreipti tik jjungta elektrinj jrankj.

Pjaunant šampas palieka medziagoje maždaug 5 mm ploci o jovimo věže.

Pjovimo krypties pakeitimas

Pjovimo krypti galima pasukti i desine arba i kaire. Yra 8 padety 45^ kampu.

■ Isimkite akumuliatoriu.
■ Atlaisvinkite rievētaji ratuka.
Ištraukite matricos laikiklj maždaug 3 mm in pasukite norima kryptimi.
Vél priveržkite rievētaji ratuka.

Vidinés išpjosos

Vidinéms ispjoyoms galima naudoti min. 15 mm skersmens pradine kiauryme.

Techninis aptarnavimas ir prieziura

ISPEJIMASI

Pries pradedami bet kokius darbus su elektriniu jrankiu is prietaiso isimkite akumuliatoriiy.

Valymas

ISPEJIMASI

Apdirbant metalus, ekstremaliais atvejais vidinese korpso ertmese gali susikaupti laidzios dulkés. Tai turi neigiamos itakos apsauginei izoliacijai! [rankj junkite per apsauginj nuotekio sroves jungikli (suveikimo srovne ne didesne, negu 30mA

Regulariai valykite jrankj ir ventiliacinius plysius. Kaip daznai tai reikia daryti, prikauso nuo apdirbamos medziagos ir naudojimo trukmés.
Vidine korpuso ertme su varikliu regulariai prapuskite sausu suslegtuoju oru.

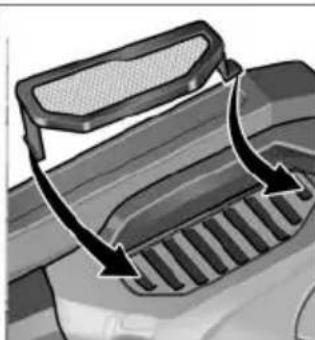

Reguliariai valykite dulkiu filtra.

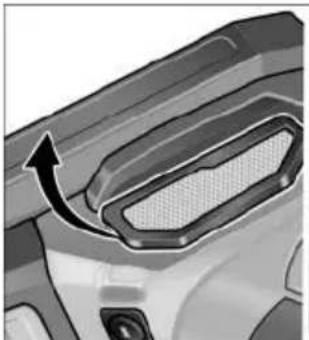

Nuimkite dulkiu filtrà ir ispuskite sausususlègtuoju oru.

Pavara

NURODYMAS

Neatsukinékite pavaros galvutés sraigtu garantiniu laikotarpiu.

Jei nesilaikysite sio reikalavimo, gamintoj garantiniai jsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotas dirbtuves.

Greitai susidévinciu daliu keitimas

NURODYMAS

Stampo ir matricos negalima galasti.

Jei, esant mazesnei darbo pazangai, reikia naudoti didesne pastumos jega, tai rodo, kad stampas ir matricos yra susidevej. Tada juos reikia pakeisti.

Matricos keitimas

Laiky kite elektrinj jrankj horizontalaiia.
■ Isimkite akumuliatoriu.

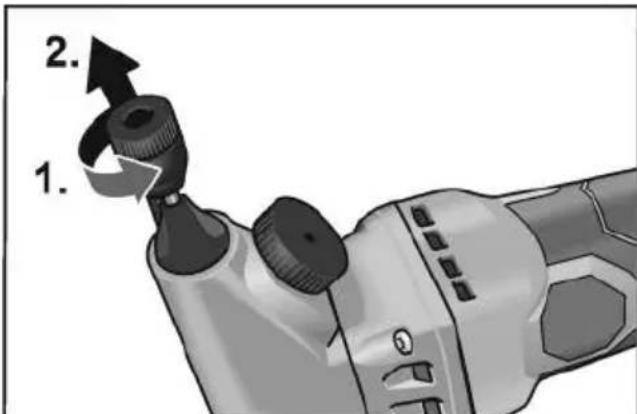

Raktu su vidiniu šesiabriauniu atlaisvinkite tusciavidure verzle (1.). Jei tusciavidures verzles nepavyksta atsukti, naudokite rakta su vidiniu šesiabriauniu.
Ismontuokite matrica ir idekite naujagmatrica (2.).
- Priveržkite tušciavidure veržle 3 Nm.

Matricos laikiklio / štampo keitimas

Matricos laikiklis:

Laikykite elektrinj jrankj horizontalaiia.
■ Isimkite akumulatoriui.

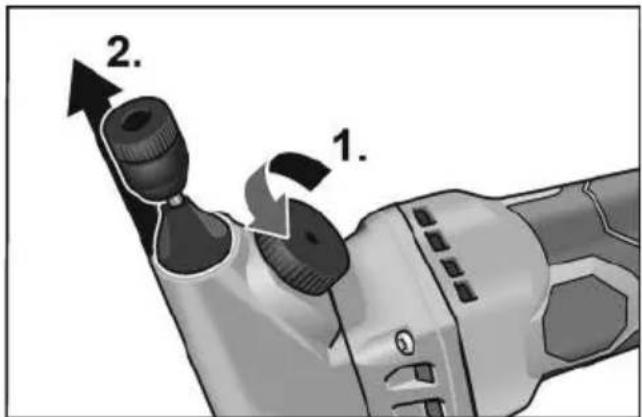

• Atlaisvinkite rievétajratukq min. 3 pasukimais (1.).
  Istraukite matricos laikiklj (2.).
  ■ [kiškite nauja matricos laikiklj korpusa.]
  Priverzkite rievetaji ratuka.

Stampas:

Laikykite elektrinj jrankj horizontalaii.
■ Isimkite akumuliatoriu.

■ Atlaisvinkite rievetajr ratukq min. 3 pasukimais.

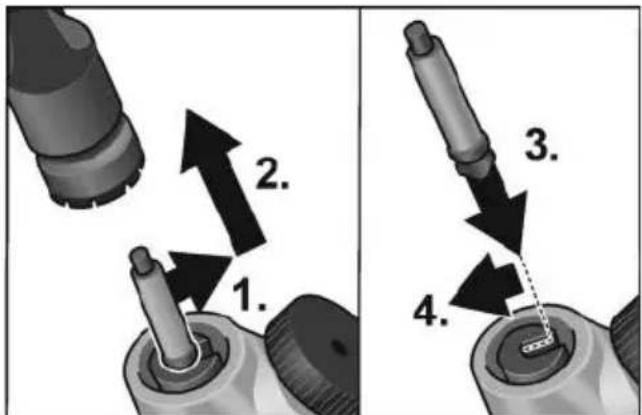

■ Isstumkite stampa is stampo laikiklio griovelio (1.).
Istraukite stampa (2.).
Sutepkite nauja šampa ir matricos laikiklj tepalu „G1".
■ [kabinkite stampa i stampo laikiklio griovel (3.)/(4.).
■ [kiskite stampa] korpusa.

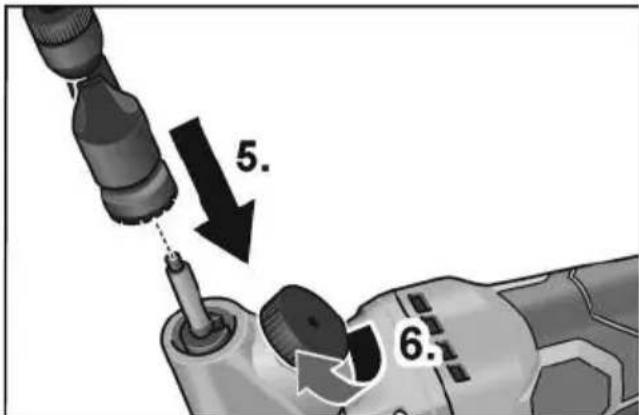

Uzmaukite matricos laikiklj (5.).
- Priveržkite rievētaji ratuka (6.).

Atsarginés dalys, priedai ir reikmenys

Kitu priedu, ypač disku, duomenis rasite gamintojo kataloge.

Surinkimo brežinius ir atsarginiu daliu sarašus rasite mūsu pagrindiniame puslapyje: www.flex-tools.com

Nurodymaiutilizuoti

[SpeJIMAS!

Priesutilizuodami netinkamus naudoti elektrinius jrankius, juos sugadinkite:

• nupjaukite prie el. tinklo jungiamu elektriniy frankiy kabeli,
• is elektriniu jrankiu su akumulatoriumi isimkite akumulatoriu.

Tik ES salyse

Neismeskite elektriniu jrankiu buitiniu atlieku konteinerius!

Pagal Europos Sajungos direktyva Nr. 2012/19/ES del senu elektros ir elektroniniu jrankiu ir pagal salies vidaus jstatymus pasene elektriniai jrankiai turi buti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktu aplinkai.

Antrinis Žaliavu naudiojimas vietoj atlieku tvarkymo.

Prietaisa, priedus ir pakuote reiketu atiduoti
aplinka tausojanciam antriniam
panaudojimui. Kad butu galima tinkamai
isruusuoti perdirbimui, plastikines dalys yra
pazenklintos.

ISPEJIMASI

Nemeskite akumuliatori / baterji j buitines atliekas, ugnj arba vandenj. Atitarnavusiakumuliatori neatidarykite.

TIK ES šalims: pagal 2006/66/EB direktyva sugadintus arba sunaudotus akumulatorius / baterijas reikia pakartotinai panaudoti.

i NUODYMAS

Informacija apie utilizes galimybes gausite is pardavejo!

C€-Atitikimo deklaracija

Atsakingai pareiskiame, kad skirsnyje

"Techninai duomenys" aprasyas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 62841 pagal direktyvy 2014/30/ES,

2006/42/EB, 2011/65/ES apibréžtis.

Už technine dokumentacija atsakingas
FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Peter Lameli

Technical Head

Klaus Peter Weinper

Head of Quality

Department (QD)

30.10.2023

Atsakomybès pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negauta pelna del darbinès veiklos nutraukimo, kuri sukëlé gaminys arba trūkstama galimbyne naudotis gaminiu. Gamintojas ir jo atstovai neatsako uz nuostolius, atsiradusius del naudojimo ne pagal paskirti arba kartu su kitu gamintojugaminiais.

Sats

Izmantotie symboli 223

Simboli uz instrumenta 223

Jusudroibai 223

Trošni un vibracija 224

Pirms ekspluatacijas

Iznemiet elektroinstrumentu no iepakojuma un pärbaudiet, vai piegades komplekts ir pilnigs un nav bojajumu transportešanas del.

NORADIJUMS

Piegades stavokli akumulatori nav uzlade ti pilnba. Pirms pirmreizejas lietoanas pilnba uzladejiet akumulatorus. Attieci giskatiet uzlades ierices lietoanas instrukciju.

Akumulatora ieliksana/maina
