NAVODILA ZA UPORABO KNE 16 18.0-EC Flex

Nositi zašitu za oči!

Naputak o zbrinjavanju na OTPad staroga aparata (vidjeti stranicu 166)!

Za vasu sigurnost

POZOR!

Pije upotrebe i poctka rada s elektricnim alatom procitajte:

• ovu uputu za opsluživanje,
  "opce sigurnosne napute" za postupanje s elektricnim alatima u prilozenom svesku (Br. dokumenta: 315.915),
• pravila te propise o zašiti od nezgoda koji vrijede za mjesto uporabe.

Ovaj elektrichi alata izraden je u skladu s tehnologijom i prisznatim sigurnosno-tehnickim pravilima.

Njegova uporaba ipak moze predstavljati rizik za tijelo i zivot korisnika ili trece osobe, odn. moze doci do ostecenja stroja ili materijalnih dobara.

Elektricni alat namijenjen je za uporabu

Simboli, ki se uporabljajo v teh navodilih	167
Simboli na elektricnem orodju	167
Za vašo varnost	167
Hrup in tresljaji	168
Tehnične specifikacije	169
Pregled.	170
Navodila za uporabo	171
Vzdrževanje in nega.	173
Podatki o odlaganju	174
Izjava o skladnosti (€)	175
Izjava o omejitvi odgovornosti	175

Simboli, ki se uporabljajo v teh navodilih

OPOZORILO!

Oznacuje grozeco nevarnost.
Če opozorila ne uposteval, lahko
povzročite smrt ali zelo hude poskodbe.

POZORI

Oznacujeme morebitno nevarno situacio. Ce opozorila ne upostevate, lahko povzročite rahle poskodbe ali materialno škodo.

OPOMBA

Oznacuje nasvete o uporabi in pomembne informacije.

Simboli na elektricnem orodju

Pred vklopom elektricnega orodja preberite navodila za uporabo!

Nosite očala!

Informaciè o odlaganju stare naprave! (oglejte si stran 169)!

Za vašo varnost

OPOZORILO!

Pred uporabo elektricnega orodja preberite naslednje prerige in ravnajte v skladu z njihovo vsebino:

• ta navodila za uporabo,
  splošna varnostna navodila za ravnanje z elektrčnimi orodji, ki so vam na voljo v prilozem Dokumentu (st. dokumenta: 315.915),
• trenutno veljavna pravila na mestu uporabe in predpise o preprecevanju nasreč.

Elektricno orodje je zasnovano v skladu s tehnicnimi standardi in veljavnimi predpisi za tehnicno varnost.

Kljub temu lahko pride pri njegovi uporabi do nevarnosti zaŽivljenje in telo uporabnika ali tretjih oseb in do škode na orodju oz. do druge materialne škode.

Elektricno orodje je dovoljeno uporabljati le

• v predvidene namene in
• v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.

Predvidena uporaba

Akumulatorski prebijalnik KNE 16 18-EC je namenjen

• za profesionalno uporabo v industriiji in obrti,
• za brusenje zvarov, posebej na tezkodostopnih mestih pri postavljanju ograf,
• rezanju in obrezovanju pločevine in plastike, ki jo je mogoče rezati,
• za ravne reze, izreze in ozke krivulje.

Varnostna opozorila

OPOZORILO!

Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to elektricno orodje. Ce spodaj navenenih navodil ne boste upostevali, lahko povzrocite elektricni udar, pozar in/ali resne poskodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo.

• Preden vstavite akumulatorsko baterijo, se prepričajte, da je orodje izklopljeno.
• Odrezke in podobno odstranjujte le, ko orodje miruje.

Obdelovanec zavarujte pred premikanjem ali obračanjem (npr. z vijačnimi sponami).
Pri delu z orodjem vedno nosite zašcitna očala, delovne rokavice in stabilno obutev!
Zrokami ne segajte v območje rezanja.
Obdelovancu se priblizujte le z vklopljenim orodjem.
- Orodje uporabljaje le z namesčenim odvajalnikom odrezkov
- Uporabljajte le originalne akumulatorske baterije z napetostjo, ki je navedena na tipski tablici elektricnega orodja. Pri uporabi drugih akumulatorskih baterij, npr.: posnetkov originalnih akumulatorskih baterij, predelanih akumulatorskih baterij ali akumulatorskih baterij drugih proizvajalcev, obstaja nevarnost poskodb in materialne skode, saj lahko pride do eksplozije akumulatorskih baterij.

Varnostna navodila za ravnanje z akumulatorskimi baterijami

Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!
Zašcitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in VLCznostjo. Obstaja nevarnost eksplozije.
- Ce je akumulatorska baterija poskodovana ali ce je nepravilno uporabljate, lahko iz nje uhajao pare. Poskrbite za dovod svezega zraka in pri težavah poščite zdravnika. Pare lahko povzroćijo draženje dihalnih poti.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekovičina. Izogibajte se kontaktu z njo. Pri nakljuc-nem kontaktu s kožo spirajte z vodo. Če pride tekovičina v oko, dodatno pošćite tudi zdravniško pomoč. Iztekajoca akumulatorska tekovičina lahko povzroci draženje kože ali opekline.
Akumulatorske baterije FLEX uporablajte le v kombinaciji z napravami FLEX in priborom FLEX. Le tak je akumulatorska baterija zašcitena pred nevarno preobremenitvijo.

Akumulatorske baterije polnite samov polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen doloceni vrsti akumulatorskih baterij, se lahko vname, Čegaboste uporabljali skupaj z drugac-nimi akumulatorskimi baterijami.
Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poskodujevo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Dodatna varnostna navodila

Za označevanje orodja uporabljajte samo nalepke. V ohisje ne vrtajte lukenj.
- Nazivna napetost mora ustrezati podatkom o dopustni napetosti na tipski plošćici.

Hrup in tresljaji

i OPOMBA

Vrednosti za nivo hrupa, ocjenega s stopnjo A, ter skupne vrednosti tresljaje so navedene v razpredelnici „ Tehniche specifikacije". Vrednosti hrupa in tresljaje so bili doloceni v skladu s standardom EN 62841.

POZORI

Navedene meritve veljajo za nova elektricna orodja. Vsakodnevna uporaba povzroci. da se vrednosti hrupa in tresljajev spremenijo.

i POMBA

Raven emisij tresljajev na tem listu
z informacijami je bila izmerjena v skladu
s standardiziranim preizkusom, podanim
v standardu EN 62841, in ga je mogoce
uporabljati za primerjavo enega orodja
z drugim. Uporabljati ga je mogoce za
predhodno oceno izpostavljenosti.
Navedena raven emisij tresljajev predstavlja
glavni names uporabe orodja. Ce orodje
uporabljate v druge namene, z drugimi
pripomočki ali ga slabo vzdřuzujete, se lahko
emisije tresljajev razlikujujo. To lahko
močno poveča raven izpostavljenosti
v celotnem obdobju uporabe.

Če orodje uporabljate v druge namene,
z drugimi pripomočki ali ga slabo vzdřujecte,
se lahko emisije tresljajev razlikujujo. To lahko

močno zniža raven izpostavljenosti v celotnem obdobju uporabe.

Upostevajte tudi druge varnostne ukrepe za zašcito uporabnika pred učinki tresljajev, na primer: vzdřevanje orodja in priwowcov, uporaba s toplimi rokami in organizacija delovnih vorcev.

POZORI

Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zašcit o za ušesa.

Tehnične specifikacije

Orodje KNE 16 18-EC
Vrsta Akumulatorski prebijalnik
Nazivna napetost V 18
Akumulatorska baterija Ah		AP 18/2,5 AP 18/5,0 AP 18/8,0
Število gibov v prostem teku	min-1	1950 2750 3750 4250
najv. debelina jeklene pločevine 400 N/mm2	mm	1,6
najv. debelina jeklene pločevine 600 N/mm2	mm	1,0
najv. debelina jeklene pločevine 800 N/mm2	mm 0,7
najv. debelina aluminijaste pločevine 250 N/mm2	mm	2,0
najmanjiši polymer mm 24
Premer začetne luknjë mm 22
Premer majmanjše izrezane luknjë mm 48
Razdalja za rezanje šablone mm 1,5
Delovna hitrost m/min 2,2
Teža v skladu s postopkom EPTA 01/2003
Teža brez akumulatorske baterije	kg	1,85
Teža akumulatorske baterije - 2,5 Ah - 5,0 Ah - 8,0 Ah	kg	0,42 0,72 1,10
A-vrednotena raven hrupa v skladu s standardom EN 62841 (gleje „Hrup in tresljaji“):
Raven zvočnega tlaka LpA	dB(A)	90
Raven zvočne moči LWA	dB(A)	101
Negotovost K	db	3,0
Skupna vrednost tresljajev v skladu s standardom EN 62841 (gleje „Hrup in tresljaji“):
Vrednost emisij ah	m/s2	10
Negotovost K	m/s2	1,5

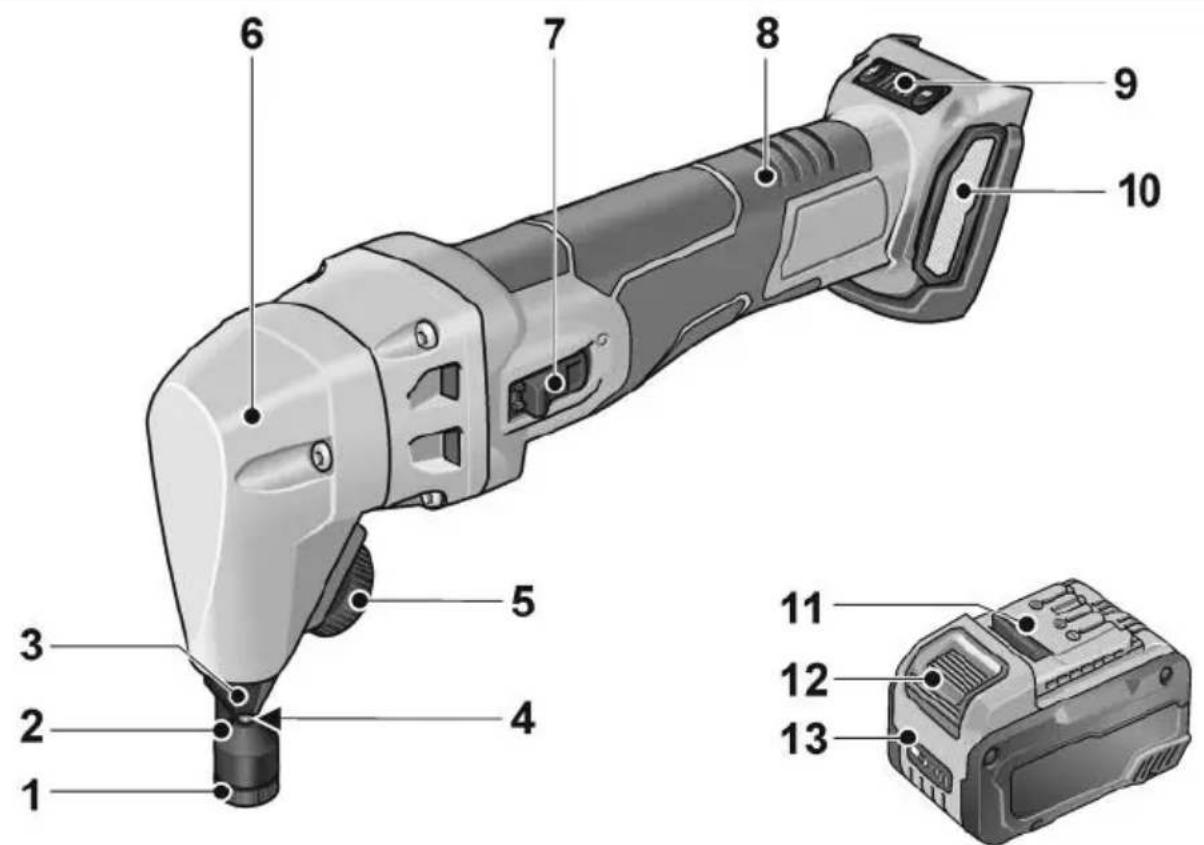

Pregled

1Votla matica za matrico
2 Ma t r i c a
3 D r Ž a l o m a t
4 P e s t i ā
5 Narezljano kolo za vpenjanje nastavka
6 Glava gonila
7 Prekucno stikalo za vklop/izklop

8 Ročaj
9 Regulacija stevila vrtljajev
r Funckijae/-s4stopnjami
10 Pokrov filtra
11 Litij-ionska akumulatorska baterija (2,5 Ah/5,0 Ah/8,0 Ah)
12 Gumb za deblokado akumulatorske baterije
13 Prikaz stanja napoljenosti akumulatorske baterije

Navodila za uporabo

OPOZORILO!

Pred kakrsnimi koli deli na elektricnm orodju odstranite akumulatorsko baterijo.

Pred vklopom elektricnega orodja

Elektricno orodje odstranite iz embalaze in preverite, ali je posiljka popolna in ali se je med transportom poškodovala.

OPOMBA

Akumulatorske baterije ob dobavi niso popolnama napojnene. Pred prvo uporabo akumulatorske baterije popolnama napolnite. Glejte navodila za uporabo polnilnika.

Vstavljanje/menjava akumulatorske baterije

Napolnjeno akumulatorsko baterijo v elektricno orodje potisnite tako dalec, da se popolnama zaskovi.

Za odstranitev pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.).

POZOR!

Ce orodja dalj casa ne uporabljate, zašcitite kontakte akumulatorske baterije. Nepritjeni kovinski deli lahko povzroćijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara!

S pritiskom na tipko lahko z LED-diod odcitate stanje napoljenosti akumulatorskih baterij.

Prikaz ugasne po 5 sekundah.

Ce utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Ce po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterijaPokvarjena in jo je treba zamenjati.

Vklop in izklop

Kratko delovanje brez uporabe prekucmega stikala

• Pritisnite prekucno stikalo (1.), ga potisnite naprej in pridržite (2.).
  Za izklop prekucno stikalo izpustite.

Neprekinjeno delovanje z uporabo prekucnega stikala

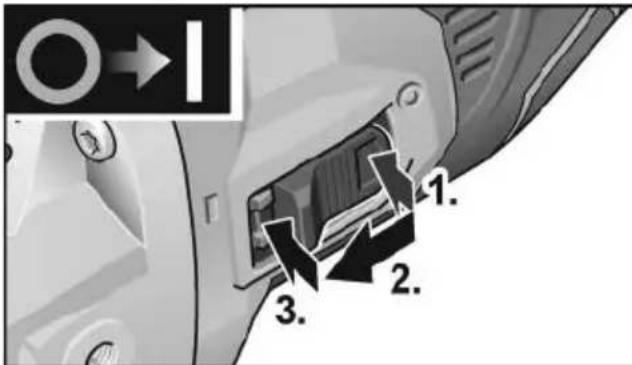

Prekucno stikalo pritisnite (1.), ga potisnite naprej (2.) in s pritiskom na sprednji del poskrbite, da se zaskovi (3.).

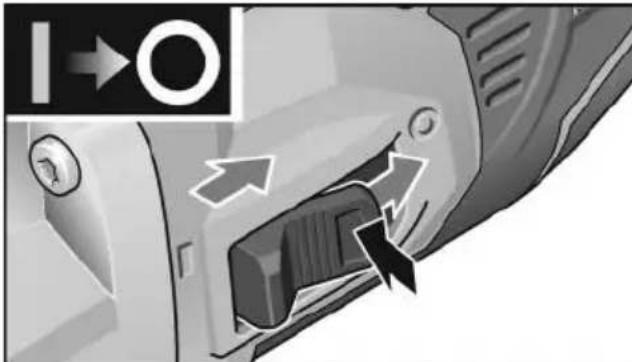

Za izklop pritisnite na zadnji del prekucnega stikala, takao sprostite zaporo.

i OPOMBA

Elektricno orodje je opremljeno z zašcitopred ponovnim zagonom. Čeakumulatorsko baterijo vstavite, ko jeelektricno orodje vklopljeno, se orodje ne boveczagnalo.

i OPOMBA

• Zaščita pred preobremenitvijo izklopi stoj v primeru preobremenitve.
  Nadzor temperature: Pri nevarosti pregretja se stroj izklopi.

Navodila za delo

i OPOMBA

Po izklopu se elektricno orodje še nekaj ācasa vrti.

Deloz elektrichnim orodjem

i OPOMBA

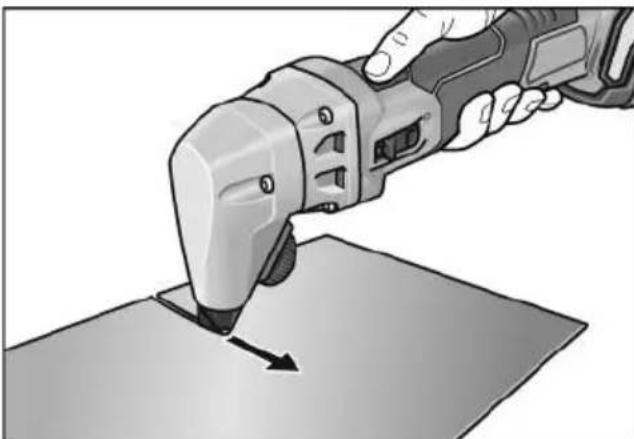

Elektricno orodje priblizajte obdelovanemu materialu sle, ko je dosezeno polno stevilo vrtljajev.

Pri rezanju držite elektricno orodje Čim bolj navpićno glede na povrsino obdelovanega materiala. Preprečite, da bi se orodje zataknilo!
Elektricno orodje vodite v smeri reza z enakomerno majhno silo. Premocno potiskanje naprejznatno zmanjsuje ziviljenjsko dobo nastavkov in lahko poskoduje elektricno orodje.
Plocevine ne rezite vzdolz obstojecih zvarov.
Ne režite vecoplastne plocevine, ki presega najvecjo dovoljeno debelino materiala.

Za boljse rezanje in podaljsanjeŽiviljenjske dobe pestiča je priporočljivo, da pred začetakom dela vzdolž načrtovane linije rezananesete mazivo:

• Rezanje v jekleno plocevino: Rezalna pasta ali rezalno olje
• Rezanje v aluminij: Petrolej
  Material režite vzdolž Želene linije reza.
• Ce se linija reza konca v plocevini, delujoce elektricno orodje povlecite nekaj milimetrov nazaj po liniji reza.
  Izklopite elektricno orodje.

Rezanje

PREVIDNOI

Odrezki! Odrezki imajo ostre robove, na katerih se lahko poskodujete.

i OPOMBA

Obdelovanemu materialu se priblizujte le z vklopljenim elektricnim orodjem.

Pestic pri rezanju v material vreze rez sirine priblizno 5 mm.

Spremenite smer rezanja

Smer rezanja je mogoce obrniti desno ali levo. Na voljo je 8 položajev, vsak pod kotom 45^

Odstranite akumulatorsko baterijo.
Odvijte narezljano kolo.
Držalo matrice izvlecite za približno 3 mm in ga obrnite vŽeleno smer.
Narezljano kolo ponovno privijte.

Notranji izrezi

Zacetna luknja s premerom majmanj 15 mm omogoca izdelavo notranjih rezov.

Vzdrževanje in nega

OPOZORILO!

Pred kakrsnimi koli deli na elektricnm orodju odstranite akumulatorsko baterijo.

Čiščenje

OPOZORILO!

Pri dolgotrajnejsi obdelavi kovin se v ohisju lahko nabere prevodni prah.

Poskodbe zašcitne izolacije!
Elektricno orodje uporabljaje z zašcitnim
stikalom na diferencni tok (prožilni tok 30 mA).

Elektricno orodje in zračne reze redno Čistite. Pogostost Čišcenja je odvisna od materiala in trajanja uporabe.
Notranjost ohišja z motorjem redno izpihujte s suhim stisnjenim zrakom.
Redno cistite filter za prah.

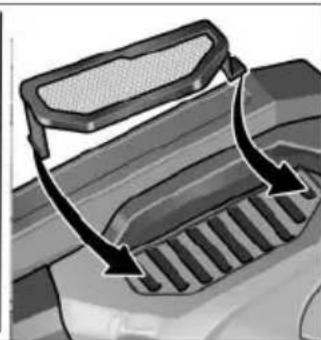

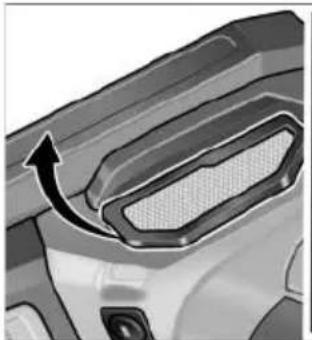

Snemite filter za prah in ga izpihajte s suhim stisnjenim zrakom.

Gonilo

i OPOMBA

V garancijski dobi ne odvijajte vijakov na glavi gonila. V primeru neupostevanja se garancijske obveznosti proizvajalca stejejo za nicne.

Popravila

Popravila lahko izvedeismo pooblašcena servisni center za stranke.

MenjavaOCRabljenih delov

i OPOMBA

Nadomestni deli in pripomočki

Dodaten pribor, se posèbèj brusilne
nastavke, si lahko ogledate v katalogu
proizvajalca. Eksplozijsko risbo insezname
nadomestnih delov najdete na nasi splletni
strani: www.flex-tools.com

Podatki o odlaganju

OPOZORILO!

Odslužena elektricna orodja pred odstranitvijo onemogocite:

pri elektricnih orodjih s kablom to storite tako, da odstranite priključni kabel,
- iz akumulatorskih elektricnih orodij pa odstranite akumulatorsko baterijo.

Samo za države EU Elektrichnih orodij ne odstranite med gospodinjske odpadke!

V skladu z Direktivo 2012/19/EU o opadni elektrichi in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena elektrica orodja zbrati loceno in reciklratina okolju prijazen način.

Recikliranje materialov namesto odstranjevanja oppadkov.

Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje.

OPOZORILO!

Akumulatorskih baterij/baterij ne vrzite med gospodinjske opadke, v ogenj ali v vodo. Odsluzenih akumulatorskih baterij ne odpirajte.

Samo za države EU: v skladu z direktivo 2006/66/ES je trebaPokvarjene ali odpadne baterije/akumulatorske baterije reciklirati.

i OPOMBA

Glede moznosti odstranjevanja se obrnite na pooblaschenega prodajalca!

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo in izgubodobicka zaradi prekinitve poslovanja,ki je posledica izdelka ali nemogoce uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo,ki je nestala zaradi nepravilne uporabe elektricnega orodja ali njegove uporabe. izdelki drugih proizvajalcev.
