MANUAL DE UTILIZARE KNE 16 18.0-EC Flex

Simboluri folosite 176

Simboluri pe aparat 176

Pentru siguranta Dvs. 176

Dintr-o singură privire 179

Instructiune de utiliser . 180

Intretinere sifngrijire 182

Indicati de salubrizare 183

Conformitatea C 184

Excluderea raspunderii 184

Simboluri folosite

AVERTIZARE!

Inseamna un pericol care ameninta direct.
In cazul in care nu se acorda atentie acestei
indicatiou exista ameniarea cu moartea sau raniri grave.

ATENTIE!

Inseamna o posibila situatie periculoasa.
In cazul in care nu se acorda atentie acestei
indicati pot avea loc raniri sau pagube materiale.

INDICATION

Inseamna sfaturi utile de aplicare si informatii importante.

Simboluri pe aparat

Inainte de punerea in functiune cititi Instructiunea deutilizare!

Indicaţie de salubrizare pentru aparatul vechi (vezi pagina 183)!

Pentru siguranta Dvs.

AVERTIZARE!

Inainte de folosirea sculei electrice, cititi si urmati:

• Prezenta instructiune de operare,
• "Indicati generale de securitate" privind lucrul cu sculele electrice, din caietul atasat (nr. material scris: 315.915),
• Regulile si prevederile de protectie impotriva accidentelor valabile in locul deutilizare.

Această scula electrică este construţă conform nivalului de actualitate tehnicași regulilor tehnice de securitate consacrate.

Cu toate acestea, in folosirea acestuia pot aparea pericole pentru integritatea corporala si pentru viata utiliserului saa tertilor, respectiv prejudicei la masina sau la alte bunuri materiale.

Scula electrica se va folosi numai

• conform destinatiei,
• intr-o stare tehnica de siguranta impecabila.

Inlaturi imediat defeciunile care afectează securitatea.

Folosire conform destinatiei

Maşina de grinotat cu accumulator
KNE 16 18-EC este destinata

• utilizări i n domeniile de industriie mareși industry mică,
• tainerii, debitarii si fasonarii foilor de tabla si materialelor plastice debitabile,
• pentru tăieri drepte, decupaje și curbe strânse.

Instruţiuni privind siguranta

AVERTIZARE!

Citi toate indicatiile de siguranta, instruantiile, figurile si specificatiile pentru scula electrica inclusa in pachetul de livrare. Nerespectarea indicatori de averizare si a instruantiilor poate provoca electrocutare, incendii si/sau raniri grave. Pastrati toate indicatiile de siguranta si instruantiile in vederea utilizarilor viitoare.

■ Asigurati-va ca maşina este oprită atunci cand introduci acumulatorul.
- Indepartati a schiile si celealte reziduuri similare numai atunci cand masina se afla in stare de repaus.

■ Asigurati piesa de prelimucrat impotrivada deplasarii tau antrenarii in rotire (de exemplu, prin strangerea ferma cu clemente cu surub).
Puratai intotdeauna ochelari de protectiie, manusi de lucru si incaltaminte rezistenta atunci cand lucraci cu maquina dumneavoasträ!
- Nu introduci圭 mainile in zona de taiere.
Apropiatti masina de piesa de prelimucrat numai atunci candi este conectata.
Lucrati numai cu deflectorul de aşchii atasat.
Utiliata numai accumulatori originali, care au o tensiune identica cu tensiunea indicata pe placuţa cu date tehnice a sculei dumneavoastră electrice. In cazul utilizării alter acumulatori, de exemplu, contrafăcuţi, modificati sau de alta provenientă, există pericolul deexplozie a acestora, rezultând raniriși prejudicii materiale.

Indicati de securitate privind lucrul cu acumuloarele

• Nu deschidei accumulatorul. Există pericol de scurtcircuit.
  Feriti accumulatorul de caldur, de asemeni deex. de radiatii solare continue, foc, apa si umezeal. Exist pericol deexplozie.
  In cazul deteriorarii Sau Utilizarii necorespunzatoare a accumulatorului se pot degaja vapori. Aerisi ci au aer proaspat iar dacai se face rau consultati un medic. Vapori pot irita caile respiratori.
  In caz de utiliser greşità, din accumulator se poate scurge lichid. Evitài contactul cu acesta. In caz de contact accidental clati bine cu apă. Daca lichidul va intră in ochi, consulatiși un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
  Utilizi acumulatori FLEX numai in combinatie cu masinile FLEX si accesoriile FLEX. Numai in acest mod accumulatorul este protejat impotriva suprasolicitarii periculoase.
• Incarcați accumulatorii numai in incarcatoarele recomandate de producător. Dacă unincarcător destinat unui anumit tip de accumulator este folosit la incarcarea alter

tipuri de accumulator decat cele prevazute
pertu el, exista pericol de incendiu.
In urma contactului cu obiecte ascutite ca de exemplu cuie sau surubelniţe sau prin actiunea unor forte exteriorare asupra sa, accumulatorul se poate deteriorora. Se poate produce un scurtcircuit intern in urma caruia accumulatorul să se aprinda, să scoata fum, să explodeze sau să se supraçinalzească.

Pentru marcarea aparatului,utilizati numai placute adezive.Nu practicati gauri in carcasă.
Tensiunea nominală trebuie să coincidă cu tensiunea specificata pe plăcuța cu date tehnice.

Zgomot Şi vibratie

i INDICATION

Extrageti valorile pentru nivelul de zgomot evaluat dupa curba de filtrare A, precum si valorile totale ale vibrației din tabelul „Date tehnice". Valorile zgomotului si vibrației au fost determinate conform EN 62841.

AVERTIZARE!

Valorile de masura indicate sunt valabile numai pentru aparate nei. La utilizes area zilnică valorile zgomotuluiși vibratiei se modifică.

i INDICATION

Nivelul vbrației indicat in aceste instruţiuni a fost măsurat conform unei proceduri de măsurare normate in EN 62841și poate fi folosit pentru compararea uneltelor electrice intre ele. El este indicatși pentru o appreciere aproximativă a incârcării cu vbrații. Nivelul de vbrației indicat reprezinta aplicatiile principale ale uneltei electrice.

Dacă unealta electrică este'utilizata pentru alte aplicazioni, cu scule de schimb care se abat sau care sunt insufficienti intreținute, nivalul de vibrații se poate abate. Aceasta poate mari considerabil incârcarea cu vibrații in intreg timpul de lucru.

Pentru o appreciere corecta a incarcarii cu vibraţii ar trebui luat in considerare si timpul in care aparatul a fost oprit sau

functioneazā fārā sā fiéutilizatefectiv.

Aceasta poate reduce considerabil
incarcătura de vibrații pe timpul de lucru total.
Stabiliti mâsuri de siguranta supplementare pentru proteția deserventului inainte de actiunea vibraților ca de exemplu:
intretinerea uneltei electriceși a sculelor de

schimb, tinerea maiilor calde, organizarea proceselor de lucru.

ATENTIE!

La o presiune acustica de peste 85 dB(A) purtaiti protectie pentru auz.

Date tehnice

Aparat KNE 16 18-EC
Tip		Maşină de grinotat cu accumulator
Tensiune nominală V 18
Accumulator Ah		AP 18/2,5 AP 18/5,0 AP 18/8,0
Frecvența curselor la funçionarea în gol	rot/ min	1950 2750 3750 4250
grosimea maximă a foii de tablă din oțel 400 N/mm2	mm	1,6
grosimea maximă a foii de tablă din oțel 600 N/mm2	mm	1,0
grosimea maximă a foii de tablă din oțel 800 N/mm2	mm 0,7
grosimea maximă a foii de tablă din aluminiu 250 N/mm2	mm	2,0
rază minimă mm 24
Diametrul găurii de pornire mm 22
Diametrul găurii minime care poate fi tăiată mm 48
Distanța pentru tăiereașablonului mm 1,5
Viteză de lucru m/min 2,2
Greutatea conform „EPTA-Procedure 01/2003"
Greutate fără accumulator kg 1,85
Greutatea accumulatorului - 2,5 Ah - 5,0 Ah - 8,0 Ah	kg	0,42 0,72 1,10
Nivelul de zgomot evaluat după curba de filtrare A conform EN 62841 (consultați secțiunea „Zgomotulși vibrițile"):
Nivelul presiunii acustice LpA	dB(A)	90
Nivelul puteriui acustice LwA	dB(A)	101
Incertitudinea K	db	3,0
Valoarea totală a vibriților conform EN 62841 (consultați secțiunea „Zgomotulși vibrițile"):
Valoarea emisiilor an	m/s2	10
Incertitudinea K	m/s2	1,5

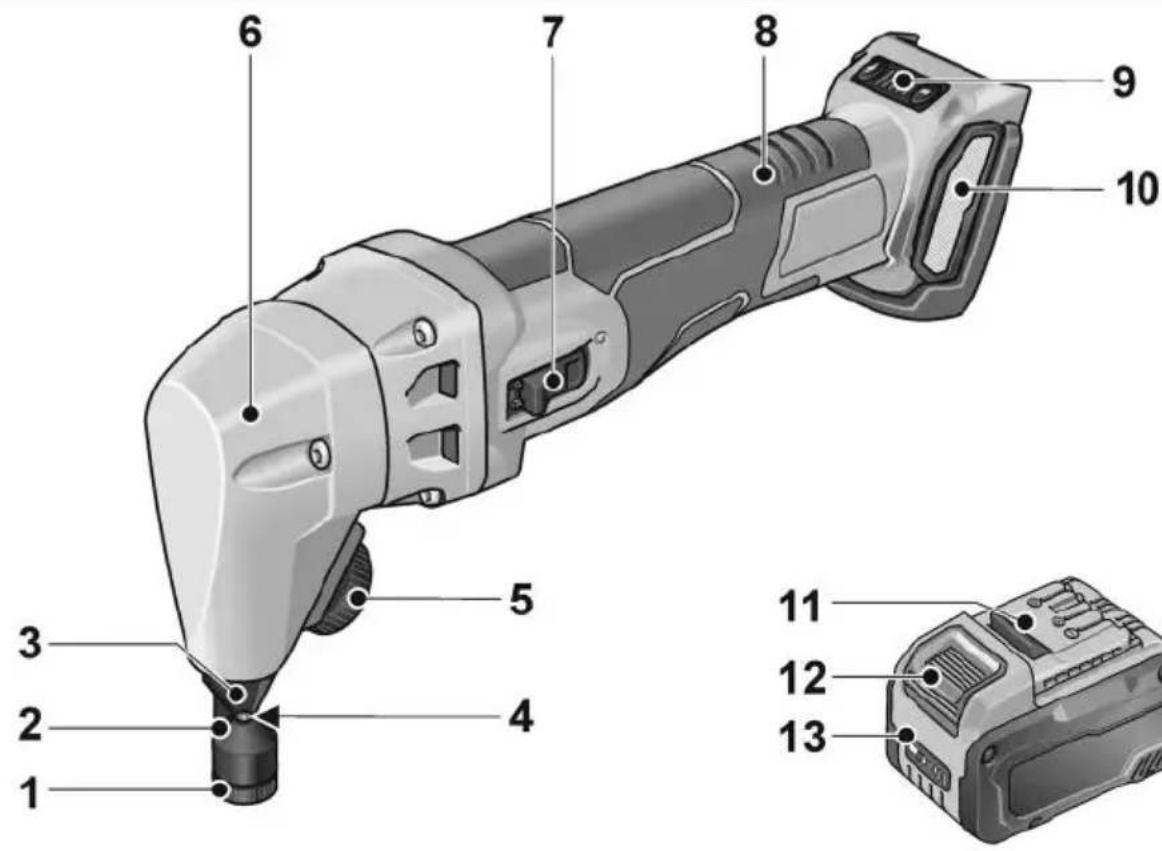

Dintr-o singură privire

1 Piulita tubulara pentru matrata
2 Ma t r i t ā
3 Suportul matrigei
4 Poanson
5 Rozetá de reglare pentru fixarea sculei
6 Cap de transmisie
7 Comutator basculant Pentru conectare si deconectare

8 Maner
9 Reglarea turatiei

10 Capacul filtrului
11 Accumulator litiu-ion

12 Tastă de deblocare a accumulatorului
13 Indicator privind starea accumulatorului

Instruţiune de UTILIZARE

AVERTIZARE!

Inainte de efectuarea oricaror interventi asupra sculei electrice, scoateti accumulatorul din aparat.

Inaintea puneriin functiune

Dezasamblati scula electrica si verificati dacă pactetul de livrare este complet si dacă s-au produs deteriorari in timpul transportului.

INDICATION

Acumulatorii nu sunt incarae icomplet la livrare. Inainte de prima punere in functiune, incarae icomplet acumulatorii. Pentru aceasta, consulta t manualul deutilizare a incarcatorului.

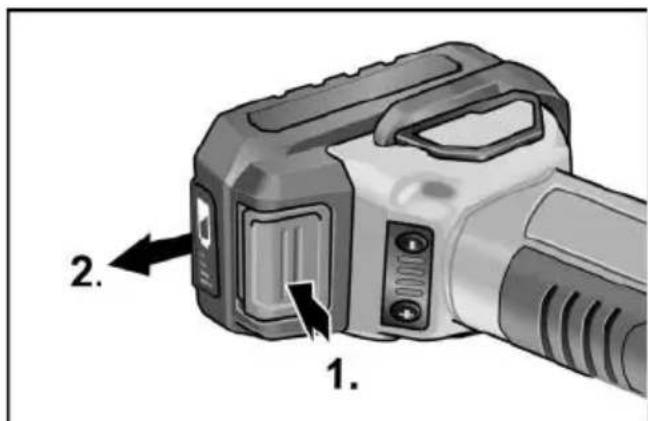

Introducerea/Inlocuirea acumulatorului

Apasati accumulatorul incarcat pana la fixarea complea in poziie in scula electrica.

Pentru extragere, apasa tasta de deblocare (1.) si extragei accumulatorul (2.).

ATENTIE!

In caz de nefolosire, protejati contactele accumulatorului. Particulele metalice desprinse pot scurtcircuita contactele si apare pericol deexplozie si de incendiu!

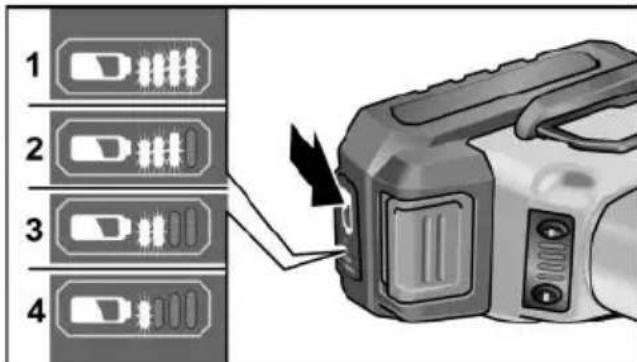

Starea de incarcare a accumulatorului

• Prin apăsarea tastei, cu ajutorul LEDurilor de la indicatorul de stare a accumulatorului se poate verifica starea de incârcare.

Afisajul se stinge dupa 5 secunde.

Dacă unul dentre LED-uri se aprinde intermitent, accumulatorul trebuie sa fie incârcat. Dacă după apăsarea tastei nu se aprinde niciun LED, accumulatorul este defect si trebuie sa fie inlocuit.

Pornirea.si oprirea

Scurtă functionare fara fixare

• Apasati comutatorul basculant (1.), impingeti-I spre inainte si mentineti-I in pozitie (2.).

Pentru deconnectare eliberati comutatorul basculant.

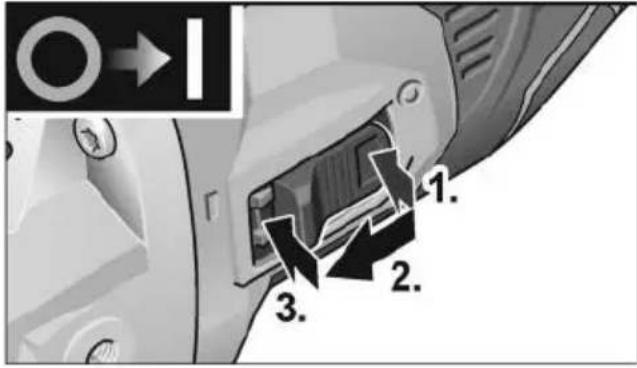

Functionare de durata cu fixare

Apasati comutatorul basculant (1.), impingeti-I spre inainte (2.) si lasati-I sa se blocheze prin apasare pe capatul din fata (3.).

Pentru deconnectare, deblocati comutatorul basculant prin apasare pe capatul din spate.

INDICATIE

Scula electrica este dotata cu o functie de protectie la repornire. Daca accumulatorul este introduus in tamp ce scula electrica este connectata, masina nu reporneste.

i INDICATION

Dispositivul de protectie la suprasarcina: opre ste masina in cazul produceri unei suprasarcini.

• Monitorizarea temperaturii: Daca exista pericolul de supraíncálzire, masina se oprește.

Instruktiuni de lucru

INDICATION

După deconectare, scula electrică continua sa functioneze pentru scurt tamp.

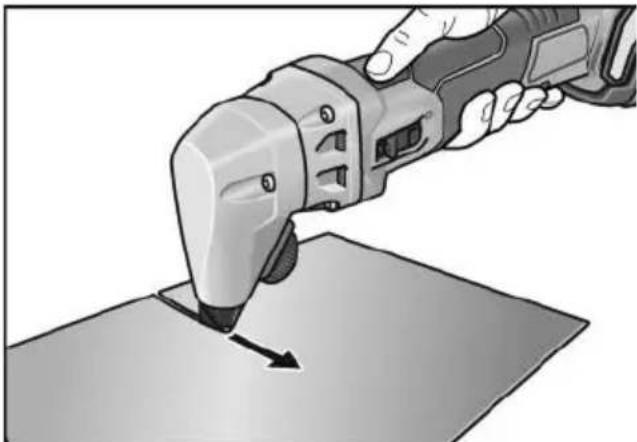

Lucrările cu scula electrică

INDICATIE

Apropiatscula electrica de materialul de prelucrat numai dupa ce a fost atinsa turatia maxima.

In tempul taineri, tinei scula electrica, pe chat posibil, perpendicular fata de suprafata materialului de prelimucrat. Evitati inclinarea!
Ghidiati uniform scula electrica si cu avans uor in direccta de taiere. Un avans prea puternic reduce considerabil durata de viata a accesoriilor si poate deteriorara scula electrica.
Nu tāiati foile de tabla in punctele de sudura ale acestora.
- Nu tăiati fost de tabla cu mai multe straturi, care depășesc grosimea maxima a materialului.

Pentru a imbunatai rezultatul de taiere si
penta creste durata de viata a
poansonului, este recomandat ca, inainte
de prelimucare, sa se aplice un lubriciant de-a
lungul cai de taiere planificate:

-Taieri in tabla din otel: pasta de taiere sauulei de taiere

• Täieri in aluminiu: petrol
• Prelucrati materialul cu linia de taiere dorita.
  Dacă calea de tăiere se incheie in tabla, trageti spre inapoi scula electrică aflata in functiune cu cativa milimetri in direcția caii de tăiere deja/eliberate.
• Opriti scula electrica.

Täiere

ATENTIE!

Aschii de la taiere! Aschiile de la taiere au varfuri ascuite, care va pot rani.

INDICATION

Scula electrica poate fi apropriata de materialul de prelucrat numai atunci cand este connectata.

La tāierea in material, poansonul lasa un marcaj de tāiere cu latimea de aproximativ 5 mm.

Direcţia de tăiere poate fi rotită spre dreaptasau spre stânga. Există 8 poziţii cu cate un unghi de 45^

Scoatei accumulatorul.
Desfiletatirozeta de reglare.
Extragei suportul matrigei cu aproximativ 3 mm si rotiti-I in directia dorita.
Strangeti din nou ferm Rozeta de reglare.

Decupaje interioare

Cu gaurile de pornire cu un diametre de minimum 15 mm pot fi realizate decupaje interioare.

Intretnere Şi ingrijire

A VERTIZARE!

Inainte de efectuarea oricaror interveni asupra sculei electrice, scoateti acumulatorul din aparat.

Curătare

AVERTIZARE!

La prelimucarea de metale la utilizes area extrema se poate depune graf conducctor de electricitate in interiorul carcasei. Afectarea izolatiei de protectie! Utilizati masina cu intrerupator de protectie contra curentului vagabond (Current de declansare 30 mA).

Curatai aparatul si fantele de aerisire in mod regulat. Frecventa depinde de materialul prelimucrat si de durata utilzarii.
Curatai cu regularitate spatuial interior al carcasei motorului prin suflarea de aer comprimat uscat.

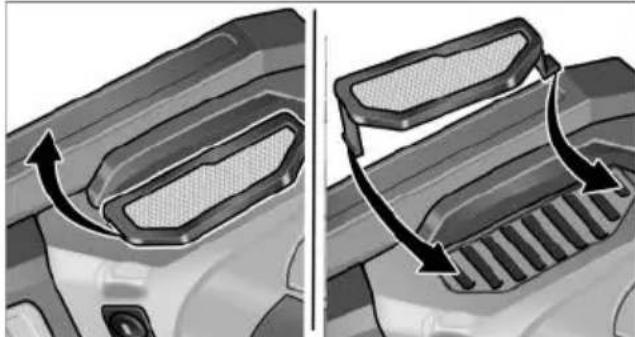

Curatati cu regularitate filtrul antipraf.

• Demontati filtrul antipraf si curatai-pulverizand spre acesta aer comprimat uscat.

Transmia

INDICATION

Nu desfaceti suruburile de la capul de transmisie in timpul perioadei de garantie. In caz de nerespectare se sting obligatiile de garantie ale producatorului.

Reparati

Lasaţi ca reparatiile sa fie facute exclusiv de un atelier de service pentru clienti autorizat de producător.

Inlocuirea pieselor de uzura

INDICATIE

Poansonul si matritele nu sunt resefuibile. Daca se simte o fora de avans crescuta concomitant cu un progres redus al lucrului acesta este un indiciu al uzuri poansonului si matritelor. In acest caz, acestea trebuie inlocuite.

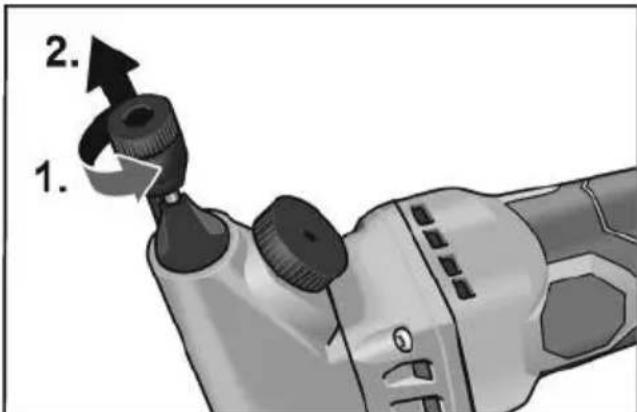

Inlocuirea matrigei

Tineti scula electrica in poziie orizontala.
Scoatei accumulatorolul.

Desfaceti piulita tubulara cu ajutorul cheii cu locas hexagonal (1.). Daca piulita tubulara este blocata,utilizati o cheie cu locas hexagonal.
Scoatei matriţași introduci matriţa nouă (2.).
Strangeti ferm, cu 3 Nm, piulita tubulara.

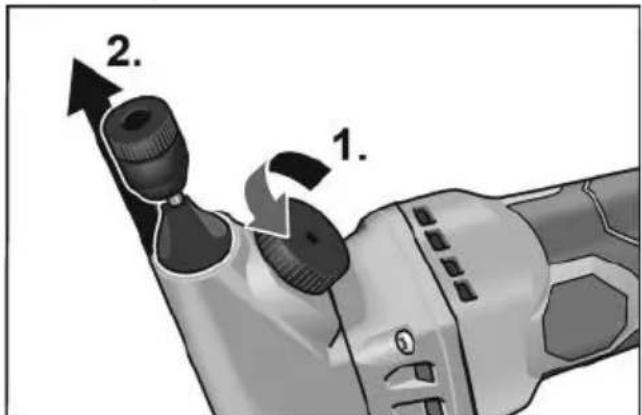

Inlocuirea suportului matriţei/ poansonului

Suportul matritei:

Tineti scula electrica in poziie orizontala.
Scoateti acumulatorul.

Desfiletati Rozeta de reglare cu minimum 3 rotatii (1.).
Extragei suportul matrigei (2.).
Introduciţi in carcasă noul suport al matrîtei.
Strangeti ferm Rozeta de reglare.

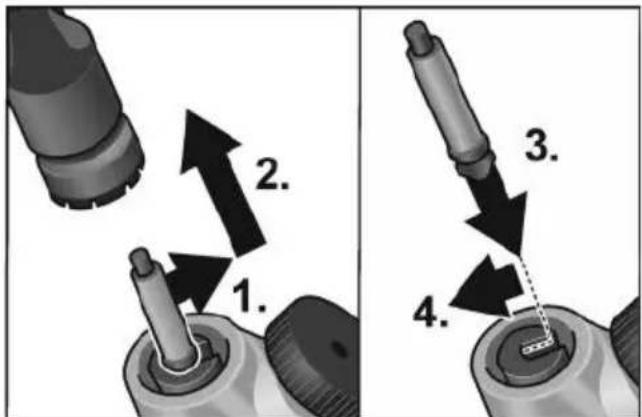

Poansonul:

Tineti scula electrica in poziie orizontala.
Scoateti accumulatorolul.

Desfiletati Rozeta de reglare cu minimum 3 rotatii.
Impingeti poansonul din canelura suportului acestuia (1.).
Extragei poansonul (2.).

Lubrifaci cu lubrifiant "G1" noul poanson si suportul matritei.
- Acroşati poansonul in canelura suportului acestuia (3.)/(4.).
Introduci poansunul in carcasa.

Montahti suportul matriteei (5.).
Strangeti ferm Rozeta de reglare (6.).

Sculele electrice uzate trebuie sa fie aduse intr-o stare inutilizabila inainte de eliminareca deseu:

sculele electrice cu connectare la retea prin indepartarea cablului de retea,
- la sculele electrice cu accumulatori, este necessitiesara scoaterea accumulatorilor.

Numai pentru târile membres UE Nu eliminati sculele electrice impreuţa cu deșeurile menajere!

Conform Directivei Europene 2012/19/UE privind aparatele electrice si electronice uzate si prin transpunerea in legislata nationa, sculele electrice uzate trebuie colectate separat si reciclate intr-o maniera ecologica.

Recuperarea materiilor prime in locul eliminarii ca deseu.

Aparatul, accesoriile 山 ambalajul trebuie predate la un centru de reciclare, in conformitate cu prescriptiile de mediu. Piesele din plastic sunt marcate in vederea reciclarii sortate.

AVERTIZARE!

Nu eliminati accumulatorii/bateriile impreunacu deseurile menajere si nu ii aruncati in foc sau in apa. Nu descidei accumulatorii uzati. Numai pentru tarile membre UE: Conform directivei 2006/66/CE, accumulatorii/bateriile defeci/defecte sau uzati/uzate trebuie reciclati/reciclate.

INDICATION

Informati-va la representanta locala despres posibilitatie de eliminare!

Conformitatea C

Noi declaram pe proprie raspundere,
ça produsul descriçin „Indicati di salutebrizare"
este in conformitate cu urmatoarele norme sau documente normative:

Producatorul si reprezentantul sau nu raspund pentru defecate si venitul nerealizat prin intreruperea activitatei, pe care le-a cauzat produsul sau o imposibila/utilizare a produ su lui.

Producătorulși reprezentantul său nu răspund pentru pagube produse prinutilizare necorespunzătoare sau in legătura cu produse ale alter producători.

CbDbpxaHne

I3noJI3BaHn CmB0JI. 185

CIMBOJI Na ypeda 185

3a Baawata cnryphocT 185

Uymn Bn6paun 187

TexHnueckn daHHN 185

C eDnH nOgNei 189

YnbTbaHe 3a ekcnnoataunr .190

ObcnykBaHe n noDpBxKa 192

Yka3aHnra 3a n3XBpPnHe 193

Deknapaun 3a cboTBeTCTBne C.194
