KULLANIM KILAVUZU KNE 16 18.0-EC Flex
Cihaz uzerindeki semboller 113
Kendi guvenliginiz icin 113
Ses ve vibrasyon 114
Teknik ozellikler 115
Genelbakis 116
Kullanma kilavuzu 117
Bakim ve muhafaza 119
Giderme bilgileri 120
-uygunlugu beyani 121
Mesuliyet kabul edilmemesi durumlari . . 121
Kullanilan semboller
UYARI!
Dogudansz konusu olabilecek bir tehlighye dikkat ceker. Bu uyariya dikkat edilmemesi halinde, olum veya agr yaralanma tehlikesi soz konusu olabilir.
DIKKAT!
Tehlikeli olma ihtimali改制 bir duruma dikkat ceker. Bu uyariya dikkat edilmemesi halinde, yaralanma veya mala gele bilecek zarar tehlikesisi soz konusu olabilir.
BILGI
Kullanma ile ilgili yararl bilgilere ve onemli baska bilgilere dikkat ceker.
Cihaz üzerindeki semboller
Cihazi ilk kez calistirmaya\ baslamadan once, kullanma\ kilavuzunu okuyunuz!
Koruyucu gozluk kullaniniz!
Eski cihazin giderilmesi ile ilgili bilgi (bakıniz sayfa 120)!
Kendi güvenliginiz,—
UYARI!
Elektrikli el aletini kullanmadan once
aşaqidakileri okuyun ve bunlara uyun:
- Bu kullanma kilavuzuna,
- Ektek kitapçikta bildirilen elektrikli aleler ile ilgili "Genel güvenlik bilgileri"ne (Yazı no.: 315.915),
- Cihazın kullanıacaği yer ilen geleçeri kaza onleme yönetmeliklerine.
Bu elektrikli el aleti teknolojinin geldigi son asamaya ve genel kabul gormus guvenlik tekniqi kurllarina uygun bicimde imal edilmistir.
Yine de kullanimi sirasinda kullanin veya üçuncü kisilerin hayati ve organlari yüzehlikeler olusabilir ve makinede veya digerduran varlikarda maddi hasarlar olusabilir. Elektrikli el aleti ancak asağidaki kosullarla kullanilmaldir
- uretim amacina uygun sekilde,
- teknik gewvenlik açisindo n kusursuz durumda.
Güvenligi etkileyen arizalar hemen giderilmelidir.
Amaca uygun kullanim
Akūlū punctalama makinesi KNE 16 18-EC
aṣāgidaki gorevler için tasarlanmītir:
- Endüstri ve zanaat seksörände ticari kullanım icin,
- Sac ve kesilebilir plastikleri kesmek, ayirmak ve dizeltmek icin,
- Düz kesimler, kesitler ve dar kavisler icin.
Güvenlik talimatlari
UYARI!
Tüm Güvenlik bilgilerini, talimatlari, Çizimleri ve bu elektronik alet ile birlikte sunulan teknik bilgileri okuyunuz. Güvenlik bilgilerine ve talimatlara uyulmasinda yapilan hatalar, elektrik carpmasina, yangina ve/veya/agir yaralanmalarafa neden olabilir. Tüm Güvenlik bilgilerini ve talimatlari, gelecekte kullanilabmesi icin itinayla muhafaza ediniz.
Akü paketini takarken makinenin kapal oldugundan emin olun.
Talaşları ve benzeri maddeleri yalınizcamakine dururken temizleyin.
Is parcasini kaymaya veya donmeyekarı emniyete aln (orn. vidalikelepcelerle sikişirarak).
- Makinenizle calisirken daima koruyucu gozluk, is eldiveni ve koruyucu ayakkabii kullanin!
Ellerinizi kesimalanindanuzak tutun.
- Makineyi sadece açıkken is parçasina yaklastirin.
Sadece talasaptirici takiliyken calisin.
Sadece elektrikli el aletinizin tip plakasinda belirtilen gerilime sahip, original akuleri kullanin. Baska akuler; orneigin imitasyonlar, degistirilmis akuler veya uçuncu taraf akuleri kullanıldiğnda akü patlamasi nedeniyle yaralanma ve maddi hasar tehlikesi mevcuttur.
Aküyle calisma icin guvenlik uyarilari
Akuyu açmayin. Kisa devre tehlikesi vardir.
Akuyu asiri olcüde isinmaya karı; ornegin surekli güneş,isinina karı ve ayrıca, atese, suya ve neme karı koruyun. Patlama tehlikesi yardir.
Hasar gorduklerinde veya usulüne uygun kullanilmadiklarinda aküler buhar Çikarabilir. Çalıstgüniz yeri havalandırın veşikayet olursa hekime basvurun. Akülerdençikan buharlar nefes yolları tahriss edebilir.
Yanlis kullanim durumunda akiden sivi disari sizabilir. Bu sivi ile temasa gelmeyin. Yanlislikla temasa gelirseniz su ile iyice yikayin. Eger sivi gozlerinize gelecek olursa hemen bir hekime basvurun. Disari sizan aku sivisi cilt tahrilerine ve yanmalara neden olabilir.
FLEX aküleri sadece FLEX makineler ve FLEX aksesuarlar ile birlikte kullanin. Yalnizca böylelikle akü aşır yüklenme tehlikesine karşi korunmş olur.
Akuyu sadece ureticinin tavsiye ettiqi sarj cihazi ile sarj edin. Bir akunun sarjina uygun olarak uretilmis sarj cihazi baska bir akunun sarj icin kullanilirsa yangin tehlikesi ortaya ickar.
Civi veya tornavida gibi sivri, kesin nesneler veya DISTAN kuvvet uygulamalari aküde hasara neden olabilir. Akü icinde bir kisa devre olusabilir ve akü yanabilir, duman Çikarabilir, patlayabilir veya asiri olçüde isinabilir.
Düger güvenlik bilgi ve uyarilari
Cihazi isaretlemek icin sadece etiket kullanin. Govdeyi delmeyin.
■ Nominal gerilim ile tip plakasinda belirtilen gerilim degeri ortusmelidir.
Ses ve vibrasyon
i BILGI
A derecesindeki gurultu seviyesi icin
degerler ve toplam titresim degerleri Teknik özellikler" tablosunda bulunabilir.
Ses ve titresim degerleri EN 62841
standartina gore tespit edilmistir.
DIKKAT!
Bildirilen olçüm değerleri sadece yeti cihazlar icindir. Günlük kullanimda ses ve titresim değerleridehyisir.
i BILGI
Bu talimatta bildirilen titresim seviyesi, EN 62841 standartinda norm olarak kabul edilmis bir olçme yontemine gore olçumlustür ve elektronik aletlerin birbiriryle kiyaslanması icin kullanilabilir. Bu değer, titresimden kaynaklanan yüklenme durumunun geleçici olarak tahmin (ön tahrmin) edilmesi icin de kullanilabilir. Bildirilen titresim seviyesi, elektronik aletin esas kullanım alanlarini gostermektedir. Fakat eger elektronik alet baska uygulamalar, farkl ek aletler ile veya yetersiz bakim durumunda kullanilirsa, titresim seviyesi de bildirilen degerden sapabilir. Bu da, titresim yükünü:tüm calisma suresi aralında oldukca yükseltebilir.
Titresim yukununDOGRU tahmini icin, cihazin kapal oldugu sureler veya kapali olmamakla birlikte, gerekten kullanilmadigi sureler de dikkate alnmalidir. Bu da, titresim yukunu tum calisma suresi araliginda oldukca dusurebilar. Cihazi kullanan kisinin titresimlerin etkisine karsi korunmasi icin, ek guvenlik onlemleri alin, orneigin: Elektrikli aletlerin ve calisma alelerinin bakimi, ellerin sicut tutulmasi, calisma sureclerinin organizasyonu.
DIKKAT!
Ses basinci 85 dB(A) degerini asinca, isitme koruma donanimi kullaniniz.
Teknik Özellikler
| Cihaz KNE 16 18-EC | ||
| Tip Akılıpuntalama makinesi | ||
| Nominal gerilim V 18 | ||
| Akü Ah | AP 18/2,5AP 18/5,0AP 18/8,0 | |
| Rölanti strok sayı | 1950275037504250 | |
| dev/dak | ||
| Maks. çelik sac kalınkı 400 N/mm2 | mm | 1,6 |
| Maks. çelik sac kalınkı 600 N/mm2 | mm | 1,0 |
| Maks. çelik sac kalınkı 800 N/mm2 | mm 0,7 | |
| Maks. alüminyum sac kalınkı 250 N/mm2 | mm | 2,0 |
| En kılıçık yarıçap mm 24 | ||
| Başlangkı deliği capı mm 22 | ||
| Kesilebilecek en kılıçık deligün capı mm 48 | ||
| Şablon kesme mesafeşi mm 1,5 | ||
| Çalıkma yüz m/dak 2,2 | ||
| "EPTA-procedure 01/2003" uyarınca a®,ırlık | ||
| Aküüz a®,ırlık | kg | 1,85 |
| Akü a®,ırlık | ||
| - 2,5 Ah | kg | 0,42 |
| - 5,0 Ah | 0,72 | |
| - 8,0 Ah | 1,10 | |
| Adehyerlemeli ses seviyesi, EN 62841 uyarınca (bkz. "Ses ve Titreşim"): | ||
| Ses basinci seviyesi LpA | dB(A) | 90 |
| Ses gü;cü seviyesi LwA | dB(A) | 101 |
| Şüphe oranı K | db | 3,0 |
| EN 62841 uyarınca toplam titreşimdehyeri (bkz. "Ses ve Titreşim"): | ||
| Emisyondehyeri ah | m/s2 | 10 |
| Şüphe oranı K | m/s2 | 1,5 |

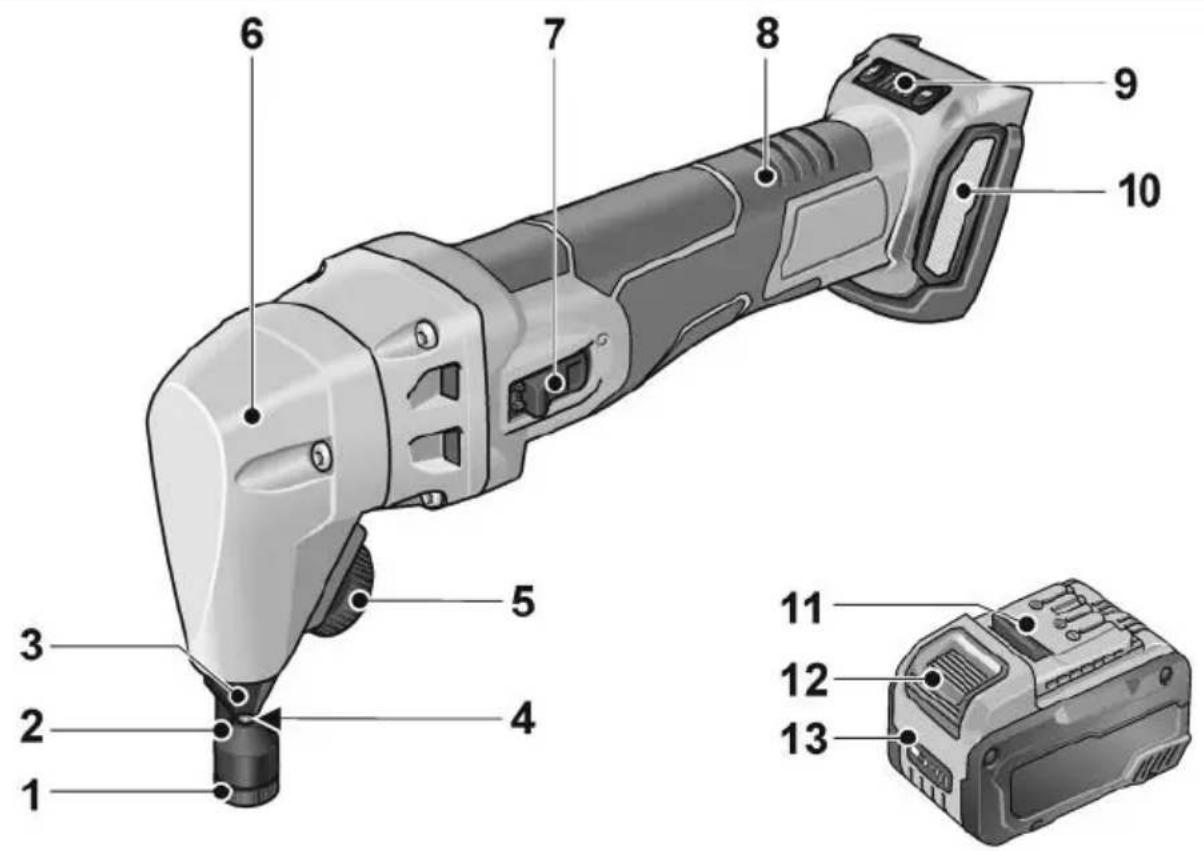

Genelbakı
1 Matris icin ici delikli somun
2 Ma t r i s l e r
3 Matris tutucu
4 Kalip keshici
5 Takim sikma icin tirtikli tekerlek
6 Disli kafasi
7 Anahtarli duğme
Açmak ve kapatmak icin
8 Tutamak
9 Devir sayisi ayari 4 kademeli +/- fonksiyonu
10 Filtre kapaqi
11 Lityum Iyon akü (2,5 Ah/5,0 Ah/8,0 Ah)
12 Akü icin kilit acma tuşu
13 Akü durumu östergesi
Kullanma kilavuzu
UYARI!
Elektrikli el aletindeki tum calismalardan once cihazdaki akuyu cikarin.
Cihazi kullanmaya sekslamadan once
Elektrikli el aleti paketinden cikarin, teslimatin eksiksiz olup olmadigi ve nakliye hasari olup olmadigi kontrol edin.
BILGI
Teslimat oncesinde aküler tamamen Şarj edilmez. Ilk defa kullanmadan once aküleri tamamen Şarj edin. Bunun icin Şarj cihazınin kullanim kilavuzuna bakin.
Akünun takilması/değistirilmesi
Sarj edilen aküleri tamamen yerine oturana kadar elektrikli el aletine bastirin.
Cikarmak icin kilit acma tuclarina basin (1.) ve akuyu disari cekin (2.).
DIKKAT!
Kullanilmadiigi zamanlarda akülerin kontaklarini koruyun. Geşek metal parçalar kontaklarda kisa devreye neden olabilir, patlama ve yangın tehlikesi olusturur!

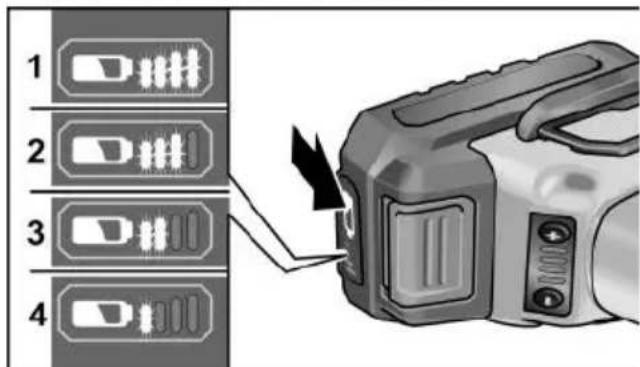

Akünün Şarj durumu
Akü durumu goftergesi LED'in yanindaki dugmeye basarak sarj durumunu kontrol edebilirsiniz.
Gösterge 5 saniye sonra söner.
LED'lerden birinin yanıp sönmesi halinde
akü Şarj edilmelidir. Tuşasa basıdlında yüzir
LED yanım;yorsa akü anizaldir ve
değistirilmelidir.
Açilması ve kapatilması
Kilitlemeden kisaSure calistirma
- Anahtarli Düğmeye basin(1.), oneogrutin ve sabit tutun (2.).
Cihazi kapatmak icin, cift konumlu salteri serbest birakiniz.
Kilitleyerek surekli calistirma

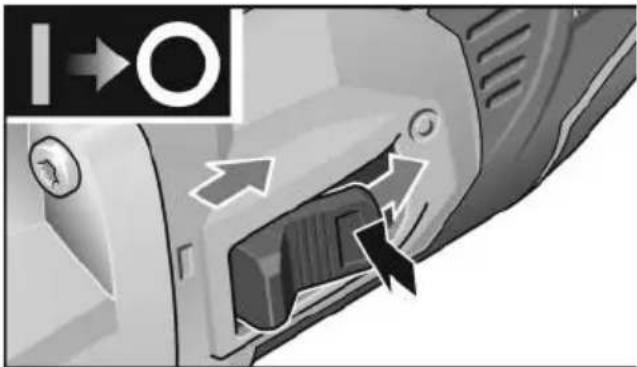

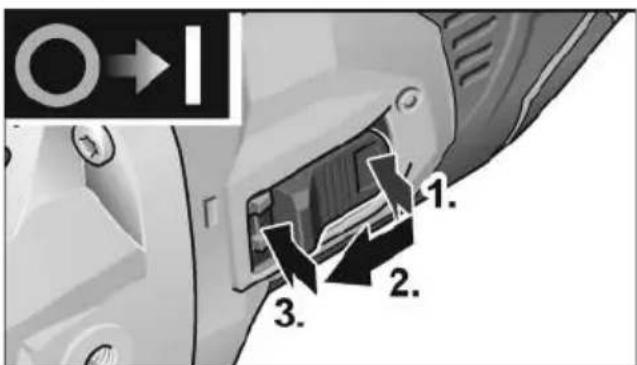

- Anahtarli dugmeye basin(1.),oneogrutin (2.) ve on uca bastirarak yerine oturtun (3.).
Cihazi kapatmak icin, cift konumlu salterin arka ucuna basarak sabitlemeyi gozünüz.
BILGI
Elektrikli el aleti yaniden baslatma emniyeti ile donatilmıştir. Elektrikli el aleti açıkken akü takilirsa, makine yaniden calismaz.
BILGI
- Asiri yük koruması: asiri yük durumunda makineyi kapatır.
- Sicaklik denetlemesi: Asiri isinma tehlikesi halinde makineyi dapatir.
Calisma talimatlari
BILGI
Elektrikli el aleti kapatildiktan sonra kisa bir sure daha calismaya devam eder. Elektrikli el aletiyle calisma
BILGI

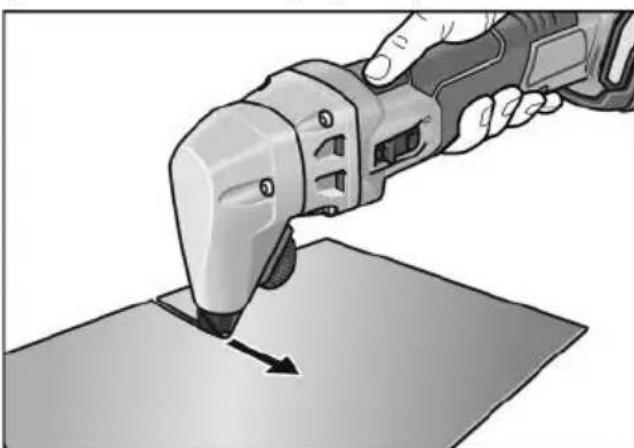

Elektrikli el aletini tam haha ulasmadan islenecek malzemey yaklastirmayin.
Keserken elektrikli el aletini islenecek malzemenin yuzeyine mumkun olduguncadik tutun. Egmekten kaçınin!
■ Elektrikli el aletini esit bir sekilde ve kesme yönunde hafifice iterek yönlendirin. Cok yuksek ilerlemehizi, alet uclarinin kullanim omrunü onemli olçude azaltir ve elektrikli el aletine zarar verebilir.
Saclari mevcut kaynak yerlerinden kesmeyin.
Maksimum malzeme kalinligini asan cok katmanli saclari kesmeyin.
Kesme sonucunu iyileşirmek ve kalip kescicinin hizmet ömrünü uzatmak icin, islemeden once planlanan kesmehatti boyunca bir yağlama maddesi uygulanması onerilir:
- Çelik sacda kesimler: Kesme macunu veya kesme yüzı
Aluminyumda kesimler: Petrol
Malzemey istenen kesme hatti ile isleyin.
Kesme hatti sacda bitiyorsa, calisan elektrikli el aletini onceden acilmis olan kesme hatti yonunde birkac milimetre gerije cekin.
Elektrikli el aletini kapatin.
Kesme
DIKKAT!
Kesme talaslar! Kesme talaslarinin sizi yaralayabilecek keskin uclari vardir.
BILGI
Elektrikli el aleti sadece acik durumdayken islenecek malzemeye yaklastirilabilir.
Kalip kesici, kesme sirasinda malzemede yaklaşık 5 mm genisliginde bir kesme izi birakir.
Kesme yönunundehyişirilmesi
Kesme yönü saga veya sola dondürulebilir. Her biri 45^ aciya sahip 8 konum vardir.
Akuyicikarin.
Tirtikl tekerlegi gevsetin.
Matris tutucuyu yaklaşık 3 mm disari cekin ve istenen yone cevirin.
Tirtikli tekerlei tekrar sikin.
Ickesimler
Minimum capi 15 mm olan baslangic delikleri, ic kesimler yapmak icin kullanilabilir.
Bakim ve muhafaza
UYARI!
Elektrikli el aletindeki tum calismalardan once cihazdaki akuyi cikarin.
Temizleme
UYARI!
Metal islenmesi halinde, asiri koşullarda kullanim durumunda cihazin govdesinin ic kisminda elektrik akimi iletme Özelligine sahip toz toplanabilir. Bu da koruyucu izolasyonu etkiler! Dekupaj testerleri, hatali elektrik akimina karşi koruma salteri (devreye sukma akimi 30 mA) üzerinden calistiriniz.
Cihazi ve havalandirma deliklerini muntazam araliklar ile temizleyiniz. Temizleme sikligi, islenen malzemeye ve kullanma suresine baglidir.
Govdenin icinde motor bulunan muhafaza duzenli araliklarla basinlki kuru hava ile temizlenmelidir.

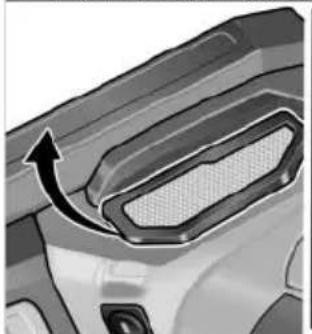

Toz filtresini duzenli olarak temizleyin.

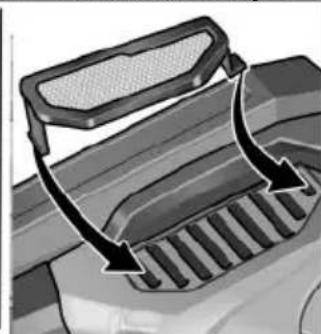

Toz filtresini cikarin ve kuru ve basinl hava uygulayin.
Sanziman
BILGI!
Sanziman basinin vidalarini garanti suresince sokmeyin. Buna uyulmazsa ureticinin garanti yukumlulukleri sona erer.
Onarimlar
Tüm onarımlar sadece üretici tarafindan yetki verilmis, yetkili servis atolyesinde yaptırilmalDIR.
Aşınan parçalarındehyegristirilmesi
BILGI
Kalip kesici ve matris taşlanamaz.
Daha az ilellemesi ile birlikte gerekli ilerleme kuvvetinde artı olursa; bu, asınmılı kalip kescilerin ve matrislerin bir göstergesidir. Bunlardehyşirilmelidir.
Matrisin degişirilmesi
Elektrikli el aletiniyatay konumda tutun.
Akuyickarin.

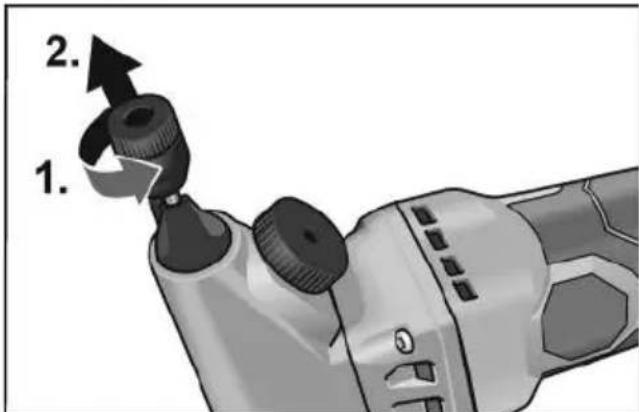

Delikli somunu bir alyan anahtariyla gesetin (1.). Delikli somun sikismissa bir alyan anahtari kullanin.
Matrisi cikarin ve yen matrisi yerleştin (2.).
Delikli somunu 3 Nm ile sikin.
Matris tutucunun/Kalip kesicinin).. deigistirilmesi

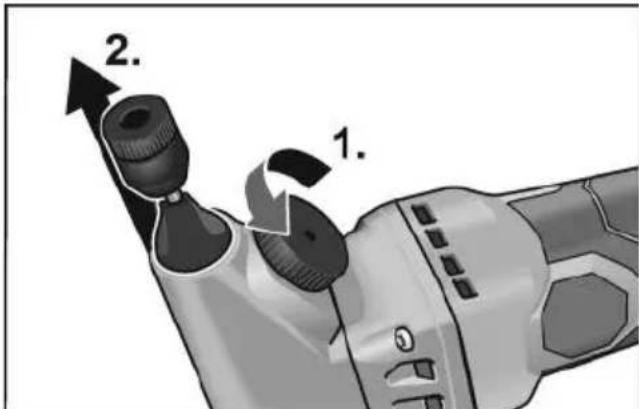

Matris tutucu:
Elektrikli el aletiniyatay konumda tutun.
Akuyickarin.
Tirtikl tekerlegi min. 3 tur gevsetin (1.).
Matris tutucuyu disari cekin (2.).
Yeni matris tutucuyu govdeye yerleştin.
Tirtikl tekerlegi sikin.

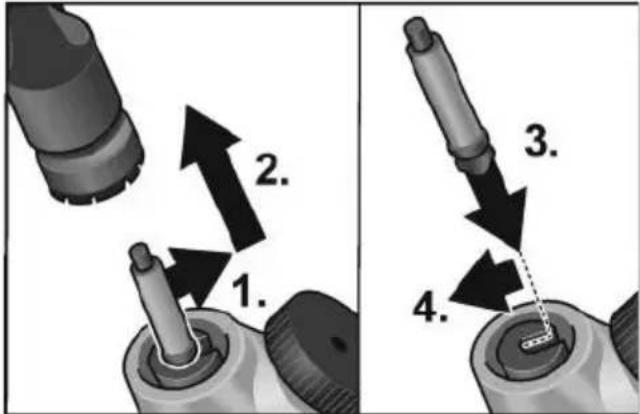

Kalip keshici:
Elektrikli el aletiniyatay konumda tutun.
Akuycikarin.
Tirtikl tekerlegi min. 3 tur gevsetin.
- Kalip kesiciyi, kalip kesici tutucusunun olugundan disariogrutin (1.).
Kalip keshiciyi disari cekin (2.).
Yeni kalip kesiciyi ve matris tutucuyu yaglama gresi "G1" ile yaglayin.
Kalip kesiciyi, kalip kesici tutucusunun oluguna yerlestirin (3.)/(4.).
Kalip kesiciyi govdye yerleşirin.
Matris tutucuyu oturtun (5.).
Tirtikl tekerlegi sikn (6.).
Yedek parçalar ve aksesuarlar
Dahabara aksesuar icin, ozellikle de alelter ve perdahlama maddeleri icin, uretici katalogarina bakiniz.
Demonte görünüsler ve yedek parçalara iliskin ayrntl bilgiyi asagidaki Web sayfasinda bulabilirsiniz:
www.flex-tools.com
Giderme bilgileri
UYAR!!
Kullanim ömrü dolan elektrikli el aleleri imha öncesinde kullanilamaz hale getirilmelidir:
- sebeke elektrigycle calisan elektrikli el aletinin sebeke kablosunu sökün,
akü elektrigijyle calisan elektrikli el aletinin akusunu cikarin.
Sadece AB ülkeleri icin Elektrikli el aletlerini normal cop kutusuna atmayin!
Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AB sayili Avrupa direktifine gore, eskimiş elektrikli el aletleri ayri toplanmali ve cevreye zarar vermeyecek sekilde geri kazanma islemine tabi tutulmaldir.
Atik imha yerine hammadde geri kazanimi.
Cihaz, aksesuar ve ambalajar cevre dostu bir bicimde geri donusume tabi tutulmalidir. Doğru bicimde siniflandirilmis bir geridonusum icin plastik parçalar özel olarak isaretlenmistir.
UYAR!!
Aküler/piller normal evsel atik çöpüne, atese veya suya atilmamaldir. Kullanim ömrü dolmʊs aküleri acmayin. Sadece AB ülkeeri icin: 2006/66/AT direktifine gö, bozuk veya eskimiş ya da tukenmis aküler/piller yeniden değerlendirilmeli yani geri donustürilmelidir.
BILGI
Imha olanaklari hakkinda bilgi almak icin yetkili saticilara danisin!
CC-uygunluğu beyani
Tek sorumlu olarak, "Teknik özellikler"
altinda tanımlanan bu ürünün asağidaki
standartlara veya standart belgelerine uygün
olduguṇu beyan ederiz:
2014/30/AB, 2006/42/AT, 2011/65/AB
direktiflerinde bildirilen kosullara
istinaden EN 62841.
Teknik belgelerden sorumlu:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Mesuliyet kabul edilmemesi durumlari
Urun tarafindan veya urununkullanilamamasindan dolayi soz konusuolan, calismaya ara verilmesinden dolayielde edilemeyen kazanc iin ve zararlar icin uretici ve ureticinin temsilmileri sorumluluk ustlenmez.
Cihazın gerektigi gibi kullanilmamasından veyabaraşka ureticilerin urunleri ile birlikte kullanilmasından kaynaklanan hasarlar icin de uretici ve temsilcisi sorumluluk ustlenmez.
