LIETOŠANAS INSTRUKCIJA KNE 16 18.0-EC Flex

Tehniskā informacija 223

Iss apskats 226

Lietosanas noteikumi 227

Tehniskāapkope un kopsana 229

Sī norādījuma neieverošanas gadījumā draud nāve vai loti smagas traumas.

UZMANIBU!

Sīnorādījuma neieverošanas gadījumā draud traumas vai materiāli zaudejumi.

NORADIJUMS

Apzime izmantošanas ieteikumus un svarigu informaciju.

Simboli uz instrumenta

Pirms ekspluatacijas izlasiet lietošanas pamacibu!

Lietojiet acu aizsargu!

Noradijums par vecas iekarfaslikvideesanu (sk. 230. lpp.)!

Jusu drošibai

BRIDINAJUMSI

Pirms elektroinstrumenta izmantošanas izlasiet un rikojieties saskaña ar:

• so lietosanas pamacibu,

• pievienotās brošūras „Vispārejiem drošības tehnikas norādījumiem“ darba ar elektroinstrumentiem (Aprakstu Nr.: 315.915),

• darba iecirkni paredzetajiem nelaimes gadijumu aizsardzibas noteikumiem un instrukcijam.

Sis elektroinstruments izgatavots atbilstosi tehnikas limenim un balstoties uz atzitiem darba drosibas tehnikas noteikumiem.

Tomér tā izmantotājam vai tresajām
personām ekspluatašanas laikā var rasties
dzivābai bistamas situacijas, kā ari masinas
bojājumi vai citi materiāli zaudejumi.

Elektroinstrumentu drikst izmantot tikai

• paredzetajiem darbiem,

• drosibas tehnikas noteikumiem atbilstoša stavokli.

Nekavejoties noversiet traucejumus, kas ietekme drosibu.

Noteikumiem atbilstoša izmantošana Akumulatora izcirtëjs KNE 16 18-EC ir paredzëts

• izmantot profesionali rupniecibā un amatniecibā;
• metāla plākṣūn un griežamās plastmasas griesanai, atdalīsanai un apmalošanai,
  -taisniem griezumiem,izgriezumiem un sauriemlikumiem.

Drosibas noradijumi

BRIDINAJUMS!

Izlasiet visus drošibas tehnikas noteikumus un noradijumus. Drošibas tehnikas noteikumu un noradijumu neieverosanas gadijuma, var tikt izraisitas elektrotraumas, ugunsgreks un/vai citi smagi ivainojumi. Uzglabajet drošibas tehnikas noteikumus un noradijumus nakotnei.

Pärliecinieties, ka akumulatora pakas iespraušanas bridī masina ir izslegta.
Skaidas un tamlidzigus objektus aizvaciet tikai pec tam, kad masina ir apstajusies.

Nostipriniet sagatavi pret pARBIDIsanos vai griesanos lidzi (piemeram, nospilejot ar skruvspilem).
Stradajot ar masinu, vienmér valkajiet aizsargbrilles, darba cimdus un stingrus apavirus!
Neiesniedzieties ar rokām griěsanas zona.
Mašinu pie sagataves pietuviniet tikai ieslęgtā stavokli.
Stradajet tikai ar uzstaditu skaidu deflektoru.
Izmantojiet vienigi originaos akumulatorus ar spriegumu, kads noradits jusu elektroinstrumenta datu plaksnite. Ja tiek izmantoti citadi akumulatori, piemeram, atdarinajumi, atjaunoti akumulatori vai citu firmu ražojumi, iespejams traumu un materialo zaudejumu risks, ko rada eksplodejosi akumulatori.

Drošibas norādes par darbu ar akumulatoriem

Neatveriet akumulatoru. Pastav issleguma risks.
Sargajiet akumulatoru no karstuma, piem., ari no ilgstošas saules staru iedarbības, kā ari liesmām, udens un mitruma. Pastāv eksplozijas risks.
No bojata vai nepareizi izmantota akumulatora var izplust tvaiki. Nodrosiniet svaigu gaisu un sudzibu gadijumaversieties pie arsta. Tvaiki var kairinat elpcelus.
- Nepareizas izmantošanas).[2] Reçuciricihno saskaršanās ar to. Saskaroties arskidrumu aiz neuzmanibas, noskalojiet toarūdeni. Ja skidrums ieklust acis,tad papildus griezieties pie ārsta.Izpludusais akumulatoru skidrums var izraisit adas kairinajumus vai apdegumus.
Lietojet FLEX akumulatorus tikai ar FLEX darbarikiem un FLEX piederumiem. Tikai ta varat pasargat sos akumulatorus no bistamas parslodzes.
Uzladejiet akumulatorus tikai ražotaja ieteiktajas uzlades iceres. Uzlades icerice, kura piemeropta tikai noteikta tipa akumulatoru uzladei, var izraisit uguns bistamibu, ja tiek izmantota kopar citiem akumulatoriem.

Akumulatoru var sabojat ar tadiem smailiem prieksmetriem ka naglam un skrivgrieziem vai areja speka iedarbiba. lespejams ieksejais issavienojums un akumulators var aizdegties, sakt kupet, eksplodet vai parkarst.

Citi drošības tehnikas noteikumi

■ Ierices apzimešanai izmantojiet tikai uzlimes. Neurbiet korpusā caurumus.
Tikla spriegumam ir jaatbilst sprieguma datiem dati plaksnite.

Trošni un vibracija

i NORADIJUMS

Ar A noverteto troksnu limeni, ka ari kopejas vibraciju vertibas skatit tabula Tehniska informacija".

Troksnu un svarstibu koeficienti tika noteiktii atbilstosi EN 62841.

BRIDINAJUMS!

Dotas mervienibas attiecas uz jaunam iericem. Izmantojot katru dienu, izmainas troksnu un svarstibu koeficienti..

i NORADIJUMS

Sajas tehniskajas prasibas noraditais svarstibu limenis ir izmerits atbilstoşi EN 62841 normetajai merisanas metodei un elektroinstrumentu salidzinasanai var tik savstarpeji izmantots.

Tas ir piemeroats aireprieksejai svarstibuslodzes novertesanai.

Dotais svarstibu limenis parada galvenos electroinstrumenta izmantošanas veidus. Bet, ja electroinstruments ar atskirigiem rezerves instrumentiem vai nepietiekamuapkopi tiek pielietots citadai izmantošanai, tad var rasties svarstibu limena novirzes.

Tas var ieverojami palielinat svarstibu slodzivisa darba laika perioda.

Precizai svarstibu slodzes noteiksanai janem vera ari tas laiks, kurarice ir gan izslegtatai darbojas, bet faktiski neatrodas darba procesa.

Tas var ieverojami samazinat svarstibuslodzi visa darba laika perioda.

Sastadiet drošibas tehnikas papildnoteikumus stradajosās personas aizsardzībai pret svarstibu iedarbibu, kā piem., attieciba

uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabasanu, darba procesu organizaciju.

UZMANIBUI

Skanas spiedienam parsniedzot 85 dB(A), janesa skanas aizsargu.

Tehniskā informácija

Ierice KNE 16 18-EC
Tips Akumulatora izcirtëjs
Nominālais spriegums V 18
Akumulators Ah		AP 18/2,5AP 18/5,0AP 18/8,0
Tukšgaitas gājenu skaits	min-1	1950275037504250
Maks. tērauda plāksnes biezums 400 N/mm2	mm	1,6
Maks. tērauda plāksnes biezums 600 N/mm2	mm	1,0
Maks. tērauda plāksnes biezums 800 N/mm2	mm 0,7
Maks. alumīnija plāksnes biezums 250 N/mm2	mm	2,0
Minimālais rādiuss mm 24
Sākuma cauruma diametrs mm 22
Minimālais izgriežamā cauruma diametrs mm 48
Attālums trafareta griešanai mm 1,5
Darba ātrums m/min 2,2
Svars atbilstoši „EPTA-procedure 01/2003"
Svars bez akumulatora	kg	1,85
Akumulatora svars- 2,5 Ah	kg	0,42
- 5,0 Ah		0,72
- 8,0 Ah		1,10
A-izsvarotais trošna limenis atbilstīgi EN 62841 (skatīt „Trošni un vibracijas"):
Skanas spiedena limenis LpA	dB(A)	90
Akustiskās jaudas limenis LwA	dB(A)	101
Nenoteiktība K	db	3,0
Kopejā vibraciju vīrtība atbilstīgi EN 62841 (skatīt „Trošni un vibracijas"):
Emisiju vīrtība ah	m/s2	10
Nenoteiktība K	m/s2	1,5

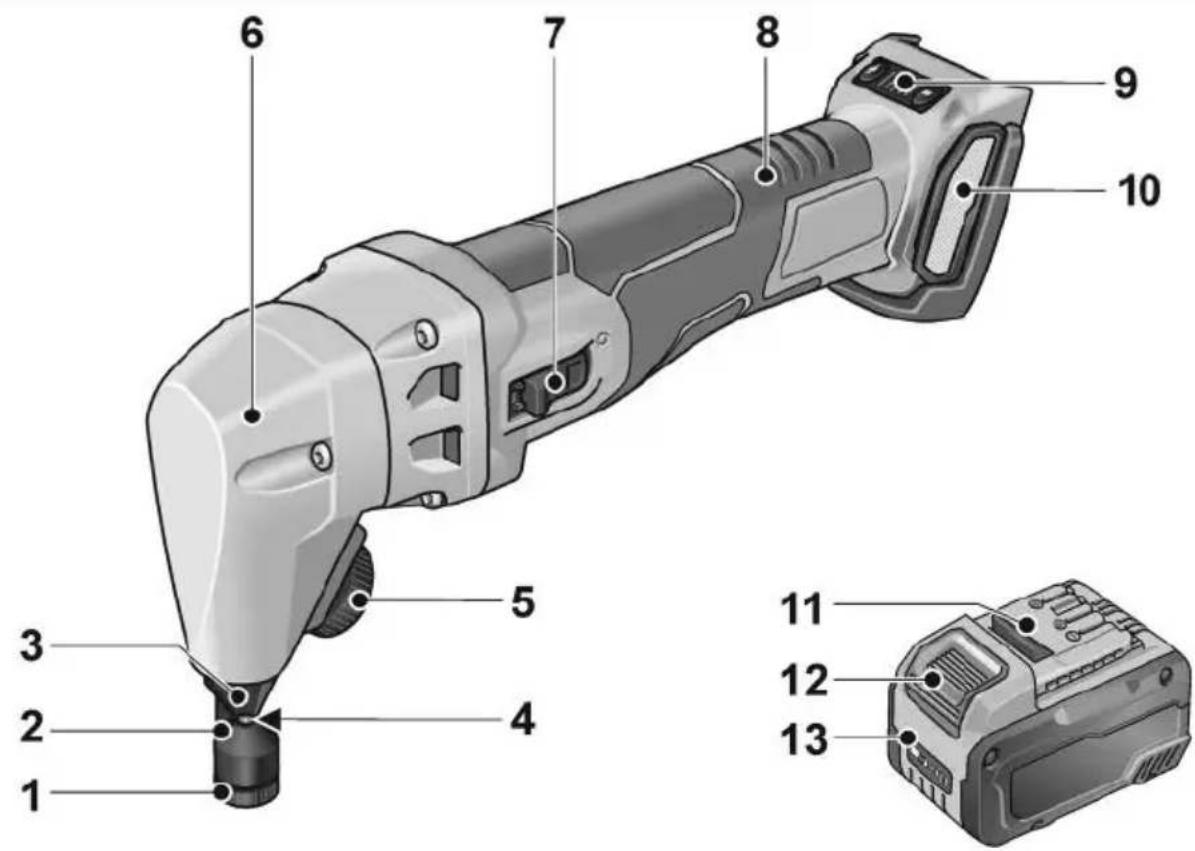

Tss apskats

1 Matricas dobais uzgrieznis
2 Ma t r i c a
3 Matricas turetajs
4 Puansons
5 Darbarika iespilešanas rievotais rullitis
6 Pärvada galva
7 Balansiera sledzis leslegsanai un izslegsanai

8 R o k t u r i s
9 Apgriezenu skaita regulešana +/- funkcija ar 4 pakapem
10 Filtra parses
11 Litija jonu akumulators (2,5 Ah/5,0 Ah/8,0 Ah)
12 Akumulatora atblokeesanas poga
13 Akumuladora uzlades limena indicators

Lietošanas noteikumi

BRIDINAJUMSI!

Pirms sākat darboties ar elektroinstrumentu, iznemiet no tā akumulatoru.

Uzladetu akumulatoru iespiediet elektroinstrumenta tā, ka tas pilnība fiksējas.

Lai akumulatoru iznemtu, nospiediet atblokeesanas pogu (1.) un izvelciet akumulatoru (2.).

UZMANIBUI

Ja akumulatoru nelietojat, sargajiet ta kontaktus. Nenostiprinatas metala detalias var radit kontaktu issavienojumu, pastav spradzienbistamiba un ugunsbistamiba!

Akumuladora uzlades limenis

Nospiezot pogu, ar akumulatora uzlades limena indicatora gaismas diodem var parbaudit uzlades limeni.

Indikators nodziest pec 5 sekundem.
Ja mirgo viena gaismas diode, akumulators ir jauzlade. Ja pogu nospiez un neiedegas neviena gaismas diode, akumulators ir bojats un ir janomaina.

leslegsana un izslegsana Tslaiciga darba rezims bez iefikseshanas

Nospiediet svirsledzi (1.), pabidiet uz prieksu un turiet stingri (2.).
Lai izslegtu, sledzi atlaidiet.

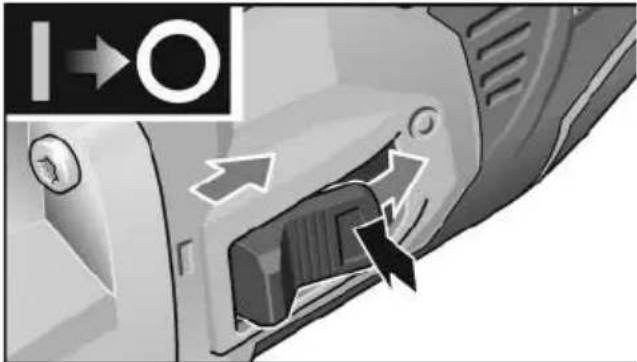

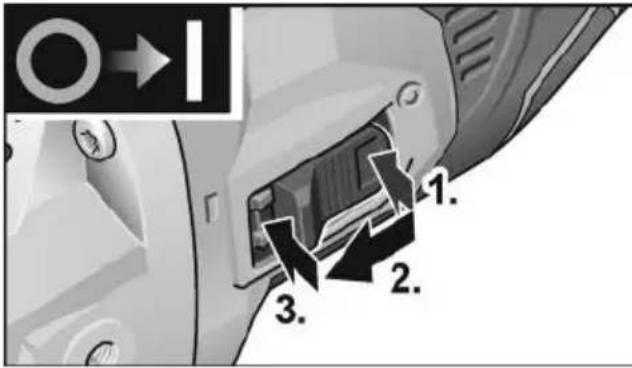

Ilgstošs darba režims ar iefiksëšanos

Nospiediet svirsledzi (1.), pabidiet uz prieksu (2.) un, uzspiezot prieksjejaga, laujietnofikseties (3.)

Lai izslęgtu, slédzi atblokëjiet, nospiézot tā pakalejo galu.

i NORADIJUMS

Elektroinstruments ir aprikots ar aizsardziba pret ieslegsanos atpakal. Ja akumulators tiek iesprausts pie ieslegta elektroinstrumenta, masina neiesledzas atpakal.

i NORADIJUMS

• Parslodzes ierobežotájs: kad notiek parsleylodze, ierici izsledz.
• Temperatūras kontrôle: ja pastāv pārkarsanas risks, ierici izsledz.

Darba noradijumi

i NORADE

Pec izslegsanas elektroinstruments vel kadu laiku turpina rotet.

Darbs ar elektroinstrumentu

i NORADE

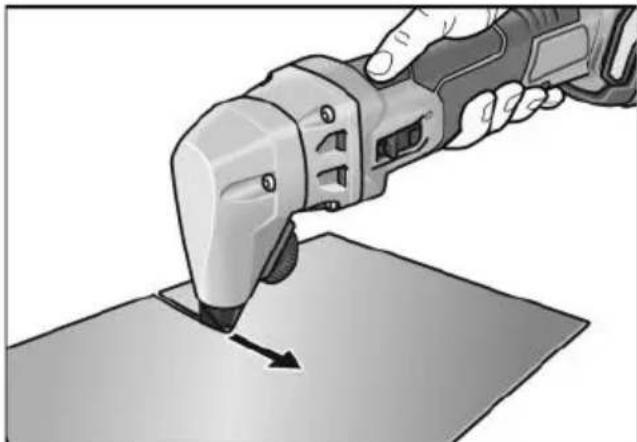

Pietuviniet elektroinstrumentu
apstradājamajam materiālam tikai tad, kad ir
sasniegts pilnais apgriezenu skaits.

Griežot turiet elektroinstrumentu péciespejas perdikulāri apstradājamamateriala virsmai. Raugiet, lai tasnesasvertos uz malam!
Vienmérigi un viegli bidot vadiet elektroinstrumentu griesanas virziena. Parak speciga padeve uz prieksu ieverojami saisina izmantoto darbariku kalposanas muzu un var kaitet elektroinstrumentam.
Negrieziet plaksnes metinajuma vietas.
Negrieziet plaksnes vairakas kartas, kas parsniedz maksimalo materiala biezumu.

Lai uzlabotu grišanas rezultatu un pagarinātu puansona kalposanas mužu, pirms apstrades gar planoto grišanas liniju ieteicams uzklāt lubrikantu:

Griezumi terauda plaksne: griezejinstrumentu pasta vai griezejinstrumentu alla
Griezumi aluminija plaksne: petroleja
Apstradajiet materialu ar velamo griezuma liniju.
Ja griesanas josla plaksne beidzas, tad darbojosos elektroinstrumentu pa daziem milimetriem pavelciet atpakal jau izgriezta griesanas cela virziena.
Izslédziet elektroinstrumentu.

Griesana

PIESARDZIBUI

Griesanas skaidas! Griesanas skaidam ir asas smailes, ar kuram jus varat savainoties.

i NORADE

Elektroinstrumentu drikst pietuvinat pie apstradajama materiala tikai iesegtastavokli.

Puansons grižot materiala atstaj aptuveni 5 mm platu griesanas joslu.

Griesanas virziena maina

Griesanas virzenu var pagriezt pa labi va pa kreisi. Ir pieejamas 8 pozicijas ar attiecigi 45^ lenki.

Iznemiet akumulatoru.
■ Atskruvejiet rievoto rulliti.
Izvelciet matrices turetaju par aptuveni 3 mm un pagrieziet velamajā virziena.
Atkal pievelciet rievoto rulliti.

Iekšejie izgriezumi

Ja sākuma urbuma diamets ir vismaz 15 mm, tad var izveidot ieksejos izgriezumus.

Apstradajot metalus, ekstremos
izmantošanas gadijumos korpusa iekspuse
var sakraties elektrovaditspejigi putekli.
Rodas aizsargizolacijas bojajumi!
Darbiniet masinu ar nopūdes strāvas aizs
argslédzi (nostrades strava 30 mA).

Regulari tiriertierici unventilacijas spraugas.Tirisanasbiezums atkarajas no apstradajama materiala un no lietoanas ilguma.
Korpusa iekspuse un motors ir regulari jaizpuš ar sausu saspiesto gaisu.

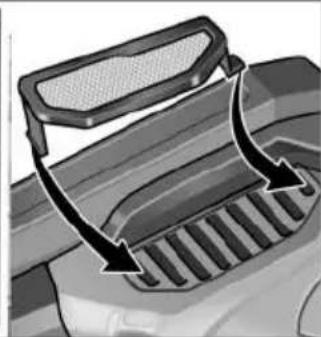

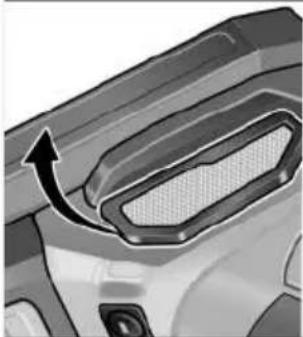

Regulari tiriet puteklu filtru.

• Puteklu filtru nonemiet un izpūtiet ar sausu saspiesto gaisu.

Pärvads

NORADIJUMS

Garantijas terma laika neatlaidiet parvada galvas skruves. Neieverosanas gadijumatiek dzesti ražotaja garantijas pienakumi.

Remontdarbi

Remontdarbus javeic tikai ražotāja autorizētā clientu servisa darbnica.

Dilstošo dalu nomiina

NORADE

Puansonu un matricu nevar vêreiz uzasinat.

Ja padevei uz prieksu ir nepiecesams ieverojami lielaks speks, bet darba progress ir mazaks, tad tas norada uz nolietotiem puansoniem un matricam. Tie ir janomaina.

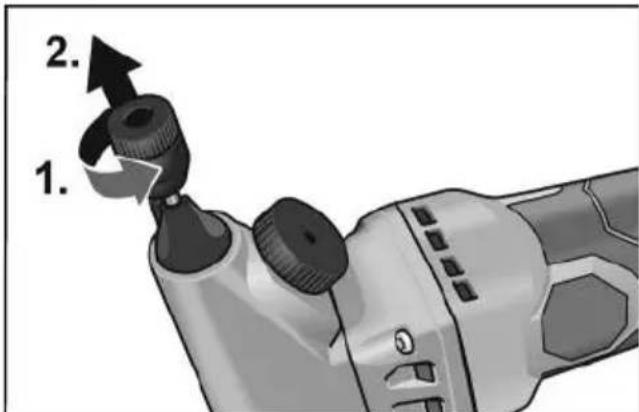

Matricas maina

Turiet elektroinstrumentu horizontali.
Iznemiet akumulatoru.

• Ar ieksejā sestūra skruvgriezi atskruvejiet dobo uzgiezni (1.). Ja dobais uzgieznis ir iestredzis, izmantojiet ieksejā sestūra skruvgriezi.

• Demontējiet matricu un ievietojiet jaunu matricu (2.).
  Pievelciet dobo uzgriezni ar 3 Nm.

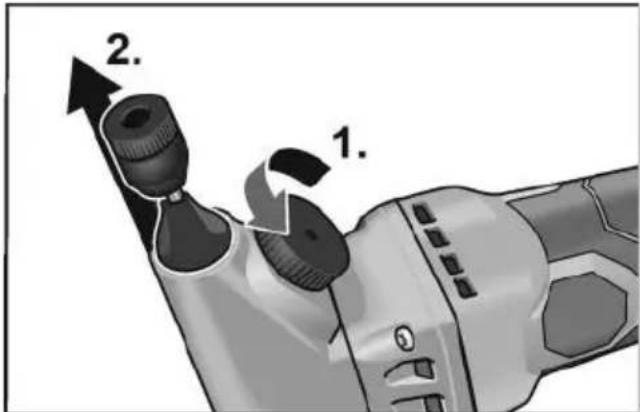

Matricas turetaja/puansona maina Matricas turetajs:

Turiet elektroinstrumentu horizontali.
Iznemiet akumulatoru.

■ Atskruvejiet rievoto rulliti, pagriežot to vismaz 3 reizes (1.).
Izvelciet matricas turetaju (2).
Korpusa iespraudiet jaunu matricas turetaju.
Pievelciet rievoto rulliti.

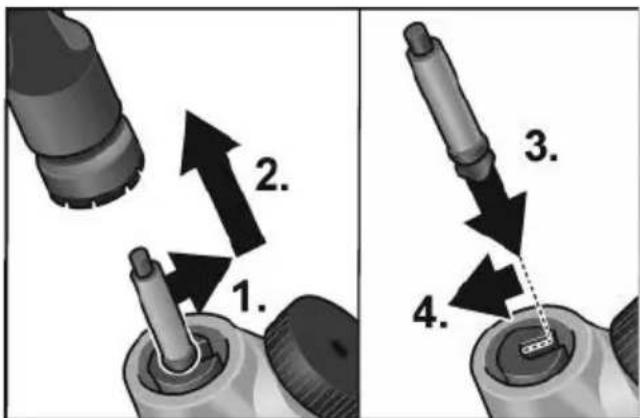

Puansons:

Turiet electroinstrumentu horizontali.
Iznemiet akumulatoru.

■ Atskruvejiet rievoto rulliti, pagriežot to vismaz 3 reizes.
Izbidiet puansonu no puansona stiprinajum gropes (1.).
Izvelciet puansonu (2.).
■ leziediet jauno puansonu un matricas turetajur ar smervielu ,G1".
lekariniet puansonu puansona stiprinajuma gopē (3.)/(4.).
lespraudiet puansonu korpusa.

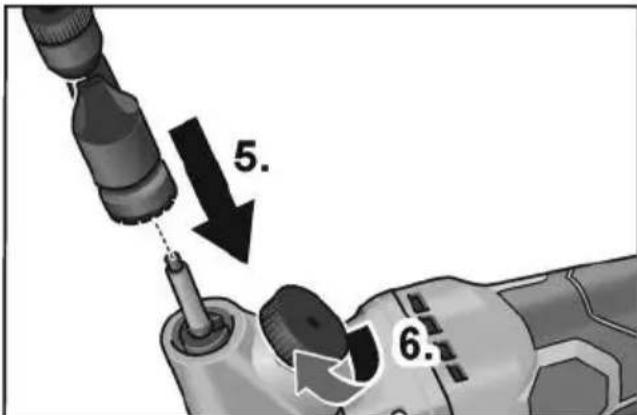

Uzstadiet matricas turetaju (5.).
- Pievelciet rievoto rulliti (6.).

Rezerves dalas un aprikojums Informacija par parejo aprikojumu, ipasi par slipešanas instrumentiem, tiek sniegta ražotaja katalogos. Detalu izkartojuma attelus un rezerves dalu sarakstus Jus atradisiem musu majas lapa: www.flex-tools.com

Saskaña ar Eiropas Savienibas Direktivu 2012/19/ES par elektrisko un elektronisko iekartu atkritumiem un tās transponējumu valsts tiesibu aktos nolietotie elektroinstrumenti ir jasavac daliti un ir janodod videi drosa veidā atkartotai izmantošanai.

Izejvielu pärstrade, nevis atkritumu apsaimniekošana

Instruments, piederumi un iepakojums ir janodod atkartotai izmantoosanai videi drosa veida. Lai plastmasas detalias varetu daliti sparstradat pa veidiem, t as ir attiecigi apzimetas.

BRIDINAJUMSI

Neizmetiet akumulatorus/baterijas sadzives atkritumos, nemetiet tos uguni vai udeni. Neatveriet nolietotus akumulatorus. Tikai ES valstis: saskaar Direktivu 2006/66/EK bojati vai nolietoti akumulatori/ baterijas ir japarstrada.

NORADIJUMS

Ar pilnu atbildibu pazinojam, ka „Tehniskā informacija" aprakstītais izstrādajums atbilst norādītajiem standartiem vai normatīvajiem dokumentiem:

EN 62841 atbilstigi noteikumiem Direktivas 2014/30/ES, 2006/42/EK, 2011/65/ES.

Razotajs un vina pärstāvis neatbild
par zaudējuniem un pelnas zudumiem, ko radījis saimnieciskās daribas partraukums, kuru izraisijis rǎzojums vai rǎzojuma
izmantošanas neiespējamība. Razotajs un vina pärstāvis neatbild par materialajiem
zaudējuniem, kuri tika izraisiti, ierici neprasmīgi izmantojot vai izmantojot to savienojumā ar citu rǎzotāju izstrādājumiem.
