GEBRUIKSAANWIJZING KNE 16 18.0-EC Flex

Gebruike symbolen 58

Symbolen op het gereedschap 58

Voor uwveiligheid 58

Geluid en trillingen 59

Gebruiksaanwijzing 62

Onderhoud en verzorging 64

Afvoeren van verpakking en machine . 66

C∈-Conformiteit 66

Uitsluiting van aansprakelijkheid 66

Gebrukte symbolen

WAARSCHUWING!

Geeft een onmiddelijk dreigend gevaar aan. Als de waarschuwing Niet in acht worden genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een möglichke gevaarlijke situatie aan.

Als de aanwijzing Niet in alot wordt genomen, kuren personlijk letsel of materiele schade het gevolg zich.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Afvoeren van het oude apparaat (zie pagina 66)!

Voor uw veiligheid

WAARSCHUWINGI

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

• deze gebruiksaanwijzing,
• de "Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315.915),
• de op deplaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueree volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Toch kuren bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gesvaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gezruikt

• volgens de bestemming,
• in een veiligheidstechnisch optimale toestand.

Verhulp storingen die de veiligkeit in gevaar brengen onmiddelijk.

Gebruik volgens bestemming

De accuknabbelschaar KNE 16 18-EC is bedoeld

• voor professioneel gebruik in de industrien en door de vakman,
• voor het snijden, doorslijpen en kanten van platen en snijbare kunststoffen,
• voor rechte sneden, uitsnijdingen en scherpe bogen.

Veiligheidsvoorschriften

WAARSCHUWINGI

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen Niet in acht worden genomen, kan dit een elektrische schok, branden/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

• Controller of de machine bij hetplaatsen van de accupack uitgeschakeld is.
  Verwijder spanen en dergelijkuitsluitend als de machine stilstaat.

• Beveilig het werkstuk gegen verschuiven of meedraaien (bijv. met schroefklemmen).
  Draag te allen hijde een veiligheidsbril, werklandschoenen en stevig schoeisel bij werkzaamheden met uw machine!

• Plaats uw handen nicht in het snijgebied.
  Benader het werkstuk uitsluitend met een ingeschakelde machine.
  Werk uitsluitend met een geplaatste spaandeflector.
• Gebruik alleen originele accu's met de spanning die op het typeplaatje van uw elektrisch gereedschap is aangegeven. Bij gebruik van andere accu's, bijvoorbeeld imitations, geregenerereerde accu's of afwijkende fabricaten, bestaat het risico van verwonding en materiele schade door explodingende accu's.

Veiligheidsvoorschriften voor de omgang met accu's

• Open de accu Niet. Er is risico op kortsluiting.
• Bescherm de accu gegen但它, bijvoorbeeld door langdurige inwerking van zonlicht, en gegen vuur, water en vocht. Er bestaat explosiegevaar.
  Bij beschadiging of onjuist gebruik van de accu+kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen+kunnen de luchtwegen irriteren.
  Bij verkeerd gebruik kan vloeistofuit de accu lekken.Voorkom contact.Spoel bij onvoorzien contact met water af.Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

• Gebruik FLEX-accu'suitsluitend in combinatie met FLEX-machines en FLEX-accessoires. Alleen op deze manier worden de accu beschermd gegen gevaarlijke overbelasting.
  Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanner deze met andere accu's worden gezruikt.

• Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken.

Overige veiligheidsvoorschriften

• Gebruik voor het markeren van de machine alleen stickers. Boor geen gaatjes in het machinehuis.
• De netspanning en de op het typeplaatje vermelde spanningsgegevens要去en overeenkomen.

Geluid en trillingen

i

LETOP

Waarden voor het A-gewogen geluids-niveau en de totale trillingswaarden staan in de tabel, Technische gegevens". De geluids- en trillingswaarden zijn vastgesteld volgens EN 62841.

A

VOORZICHTIG!

De aangegeven meetwaarden gelden voor neue gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i

LETOP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreiben in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijkking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkendeinzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de是怎样 in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar Niet feitelijk worden gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm honden van de handen, organiseatie van de arbeitsprocessen.

VOORZICHTIGI

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Apparaat KNE 16 18-EC
Type Accuknabbelschaar
Nominale spanning V 18
Accu Ah		AP 18/2,5 AP 18/5,0 AP 18/8,0
Onbelast toerental	min.-1	1950 2750 3750 4250
Max.plaat dikte staal 400 N/mm2	mm	1,6
Max.plaat dikte staal 600 N/mm2	mm	1,0
Max.plaat dikte staal 800 N/mm2	mm 0,7
Max.plaat dikte aluminium 250 N/mm2	mm	2,0
Kleinste radius mm 24
Diameter startgat mm 22
Diameter kleiste snijdbare gat mm 48
Afstand voor stencilsnijden mm 1,5
Werksnelheid m/min 2,2
Gewicht volgens 'EPTA-procedure 01/2003'
Gewicht zonder accu kg 1,85
Gewicht accu - 2,5 Ah	kg	0,42 0,72 1,10
- 5,0 Ah
- 8,0 Ah
A-gewogen geluidsniveau volgens EN 62841 (zie 'Geluid en trillingen'):
Geluidsdruk niveau LpA	dB(A)	90
Geluidsvermogenniveau LwA	dB(A) 101
Onzekerheid K	db	3,0
Totale trillingswaarde volgens EN 62841 (zie 'Geluid en trillingen'):
Emissiewaarde ah	m/s2	10
Onzekerheid K	m/s2	1,5

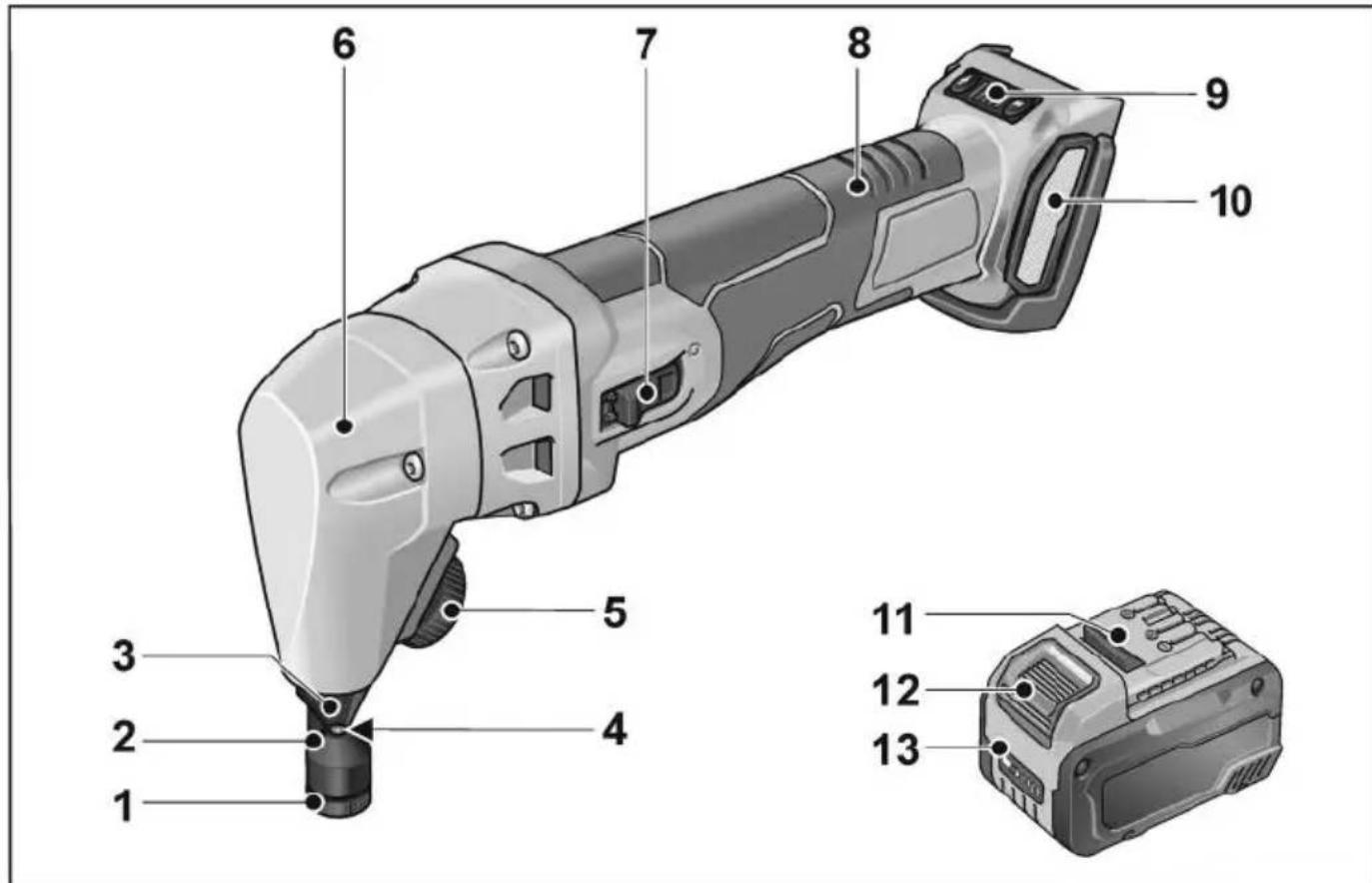

In één oogopslag

1 Asmoer voor matrijs
2 Ma t r i j s
3 Matrijshouder
4 Stempel
5 Kartelwiel voor gereedschapsklemming
6 Machinekop
7 Schakelaar voor in- en uitschakelen

8 Handgreep
9 Toerentalregeling +/- functie met 4 standen
10 Filterafdekking
11 Li-ion-accu (2,5 Ah/5,0 Ah/8,0 Ah)
12 Ontgrendelknop voor accu
13 Statusindicatie accu

Gebruiksaanwijzing

WAARSCHUWING!

Haal vór alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat.

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controllerer of de levering compleet en zonder transportschade is.

LET OP

De accu's zich bij levering Niet volledig opgeladen. Laad de accu's volledig op voor het eerste gebruik. Zie hiervoor de gebruiksaanwijzing van de oplader.

Accuplaatsen/ervangen

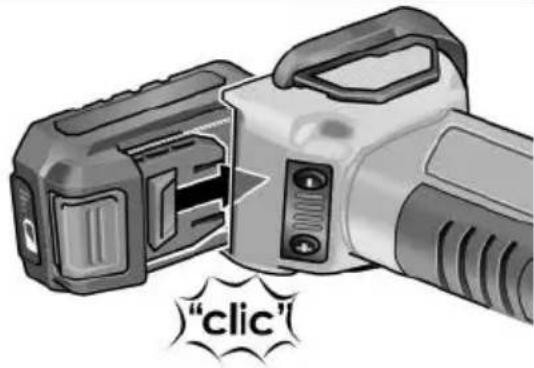

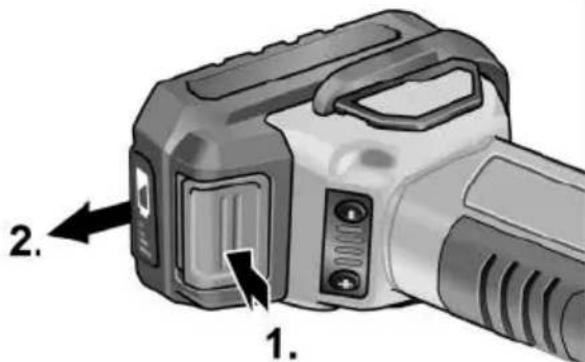

Druk de geladen accu in het elektrische gereedschap totdat deze vergrendelt.

Druk voor het verwijderen van de accu op de ontgrendelingstoetsen (1.) en trek de accu eruit (2.).

VOORZICHTIIG!

Beschem de contacten van de accu als u deze Niet gebruikt. Losse metalen delen kunn den de contacten kortsluiten. Er bestaat explosie- en brandgevaar!

Oplaadstatus van de accu

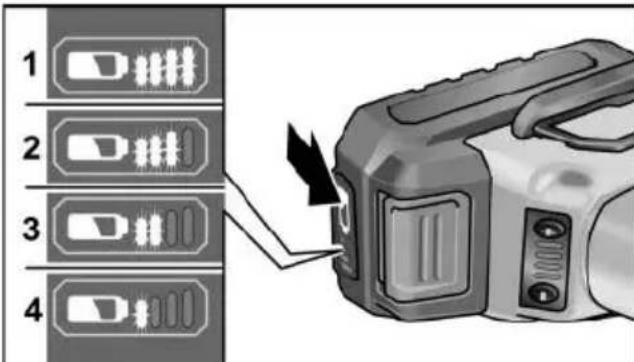

• De oplaadstatus van de accu is te controlleren met de LED van de accustatus-indicator.

De indicator gaat na 5 secondenuit. Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop Niet oplicht, is de accu defect en要去.Deze worden verrangen.

In- en uitschakelen

Gebruik voor korte duur zonder vergrendeling

Schakelaar (1.) indrukken, maar voren schuiven en vasthouden (2.).
■ Als u de machine wilt uitschakelen, laut u de schakelaar los.

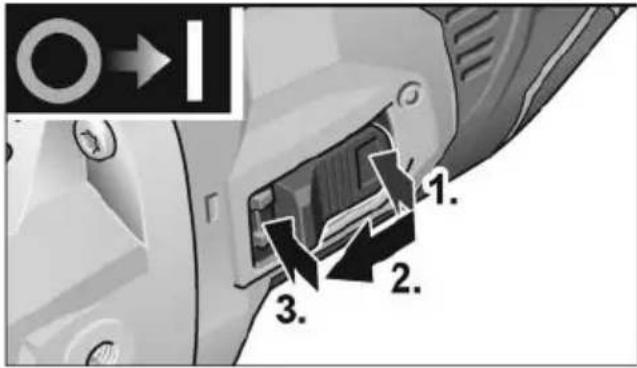

Continu gebruik met vergrendeling

Schakelaar (1.) indrukken, waar voren schuiven (2.) en door druk op het voorste uiteinde vastklikken (3.).

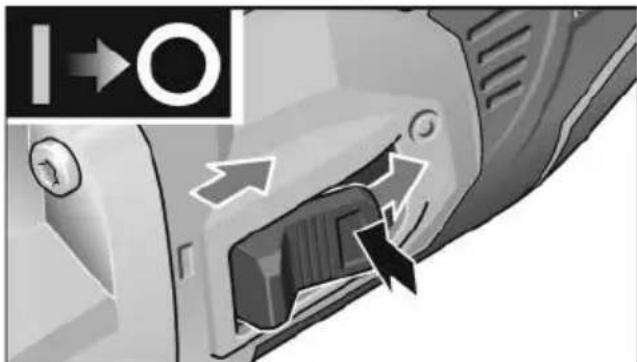

Als u de machine wilt uitschakelen, ontgrendelt u de schakelaar door deze achteraan in te drukken.

i LETOP

Het elektrische gereedschap is voorzien van een herstartbeveiliging. Als de accu geplaatst worden wanner het elektrische gereedschap ingeschakeld is, kan de machine Niet opnieuw starten.

i LETOP

Overbelastingsbeveiliging: schakelt demachine uitt bij overbelasting.
- Temperatuurbewaking: bij gevaar van oververhitting schakelt de machine UIT.

Tips voor de werkzaamheden

i LETOP

Na het uitschakelen loopt het elektrische gereedschap nog korteijd na.

Werkzaamheden met het elektrische gereedschap

i LETOP

Benader het te bewerken materiaal uitsluitend wanner het elektrische gereedschap zichin maximale toerental bereikt heeft.

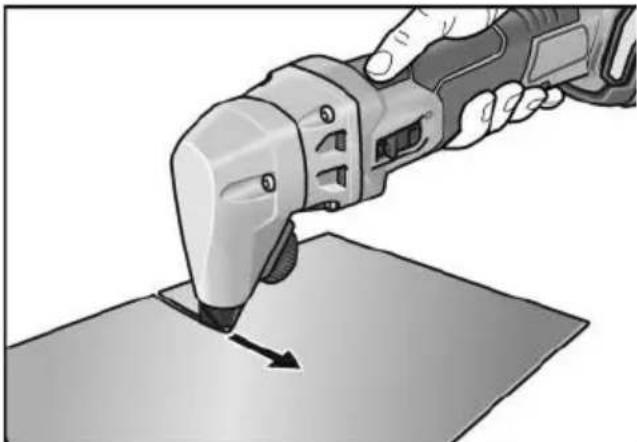

Houd het elektrische gereedschap zo loodrecht möglichk boven het oppervlak van het te bewerken materiaal. Vermijd kantelen!
Beweeg het elektrische gereedschap gelijkmatig en met een lichte druk in de snijrichting. Een te hoge druk vermindert de standtijd van de hulpstukken aanzienlijk en kan het elektrische gereedschap beschadigen.
- Snijd platen Niet op aanwezigie lasnaden.
- Snijd geenmeerlaagseplaten die demaximale materiaaldikteoverschrijden.

Voor een beter snijresultaat en een langere standtijd van de messen verdient het aanbeveling om voor de bewerking een glijmiddelangs het beoogde snijspooraan te brengen:

• Sweden in staalplaat: snijpasta of snijolie
• Sneden in aluminium: petroleum
  Bewerk het materiaal met de gewenste snijlijn.
  ■ Als het snijspoor in de plaat eindigt, moet het draaiende elektrische gereedschap enkele millimeters in de richting van het reeds opengesneden snijspoor teruggetrokken worden.
  Elektrisch gereedschap uitschakelen.

Snijden

VOORZICHTIG!

Snijspanen! De snijspanen hebben scherpe punten, waaraan u zich kurz verwonden.

i LETOP

Benader het te bewerken materiaal uitsluitend wanner het elektrische gereedschap ingeschakeld is.

De stempel LAST bij het snijden in het materiaal een snijspoor van circa 5mm breed acheter.

Snijrichting veranderen

De snijrichting kan maar rechts of links gedraaid worden. Er zich acht standen met elk een hoek van 45^

Verwijder de accu.
Draai het kartelwiel los.
Trek de matrijshouder er circa 3mm uit en draai deze in de gewenste richting.
Draai het kartelwiel weer vast.

Binnenuitsnijdingen

Met een startgat met een minimale diameter van 15mm kuren binnenuitsnijdingen gemaakt worden.

Onderhoud en verzorging

WAARSCHUWING!

Haal voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat.

Reiniging

WAARSCHUWING!

Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen. Gevaar voor beschadiging van de veiligheidsisolatie! Gebruik de machine via een aardlekschakelaar (inschakelstroom 30 mA).

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reining is afhankelijk van het bewerktematerialiaal en van de duur van het gebruik.

• Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

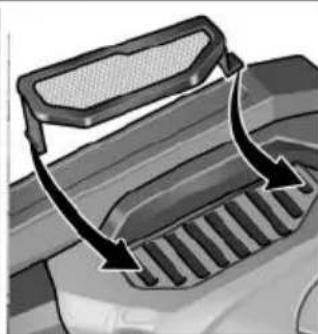

  Reinig regelmatig het stofffilter.

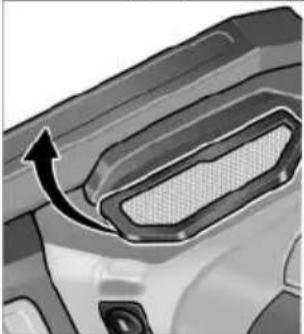

• Verwijder het stofffilter en blaas het UIT met droge perslucht.

Machinekop

LET OP

Draai de schroeven op de machinekop tijdens de garantietijd Niet los.

Anders verversen de garantieverplichtingen van de fabrikant.

Reparations

Laat reparations uitsluitend uitvoeren dooreen door de fabrikant erkende klantenservice.

Vervanging van slijtageonderdelen

LETOP

Als er een duidelijk toegenomen stuwkracht bij een geringe bewerkingsvoortgang waargenomen worden, wijst dit erop dat de stempel en matrijzen versleten zijn. Deze moeten in dat geval verwangen worden.

Matrijs verrangen

Houd het elektrische gereedschap horizontal.
Verwijder de accu.

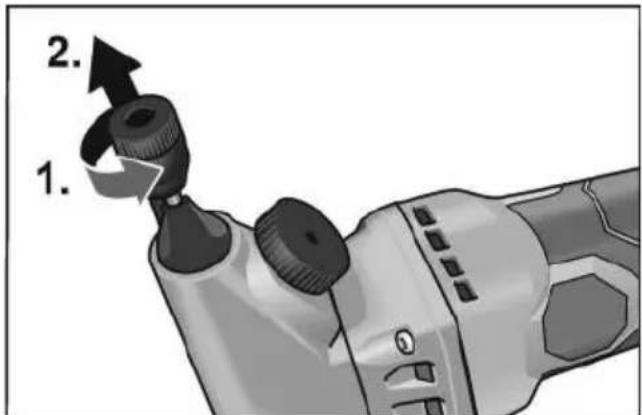

Draai de asmoer met de inbussleutel los (1.). Gebruik bij een vastzittende asmoer een inbussleutel.
- Demonteer de matrijs en plaats een neue matriis (2).
Draai de asmoer yast met 3 Nm.

Matrijshouder/stempel verrangen Matriishouder:

Houd het elektrische gereedschap horizontal
Verwijder de accu.

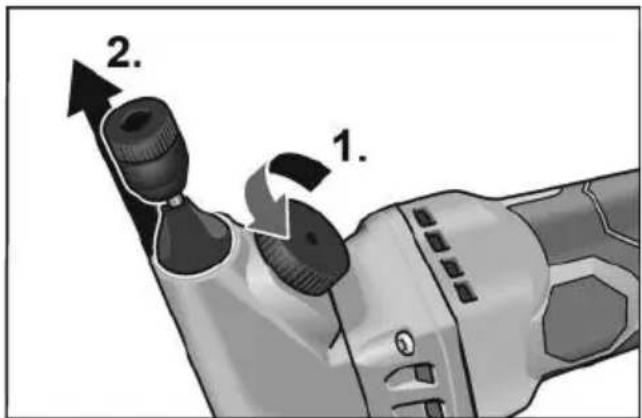

Draai het kartelwiel minstens drie omwentelingen los (1.).
Verwiider dematriishouder (2.).
- Plaats de neue matrijshouder in het machinehuis.
Draaj het kartelwiel yast.

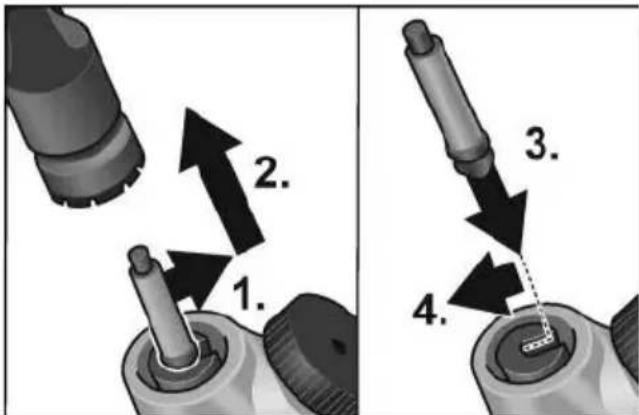

Stempel:

Houd het elektrische gereedschap horizontal.
Verwijder de accu.

Draai het kartelwiel minstens drie omwentelingen los.
Schuif de stempeluit de moer van de stempelhouser (1.).
Verwijder de stempel (2.).
Smeer de neue stempel en matrijshouder in met smeervet 'G1'.
Plaats de stempel in de moer van de stempelhouser (3.)/(4.).
Steek de stempel in het machinehuis.

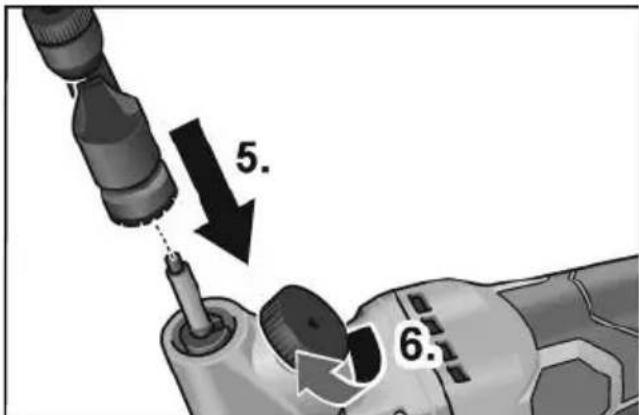

Plaats de matrijshouser (5.).
Draai het kartelwiel vast (6.).

Vervangingsonderdelen en toebehoren

Zie voor meer toebehoren, in het bijzonder slijpgereedschappen, de catalogi van de fabrikant.

Explosietekingen en onderdelenlijsten vindt u op unsere website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak afgedankte elektrische gereedschappen onbruikbaar voordat deze worden afgevoerd:

• op het lichtnet aangesloten elektrisch gereedschap door verwijdering van het netsnoer,
  op accu'swerkend elektrisch gereedschap door verwijdering van de accu.

Alleen voor EU-landen

Gooi elektrische gereedschappen nicht bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaalrecht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Terugwinnen van grondstoffen in plaats van weglooien van afval.

Apparaat, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zichen gekenmerkt om deze per soort te{kunnen recyclen.

WAARSCHUWING!

Gooi accu's en batterijen nicht bij het huisvuil, in het vuur of in het water. Demonteer versleten accu's nicht.

Alleen voor EU-landen: volgens richtlijn 2006/66/EG要去en defecte of versleten accu's en batterijen worden gerecycled.

LETOP

Vraag uw vakhandel maar de möglichkheden om afgedankte apparatuur af te gehen!

C∈-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentationie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het Niet-mogelijk gebruik van het productঃn verooorzaakt.

De fabrikant enzem vertegenwoordiger zich Niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten isveroorzaakt.
