BGX500 - Lepiaca pištoľ RAPID - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová elektrická lepiaca pištoľ
Značka	Rapid
Model	BGX500
Rozmery (D x Š x V)	193 x 57 x 231 mm
Hmotnosť (bez batérie)	380 g
Menovité napätie	18 V
Odporúčaný typ batérie	Power for all 2.5 Ah, 4.0 Ah, 6.0 Ah
Odporúčaný typ nabíjačky	Power for all AL1810CV, AL1830CV, AL18V-2D
Priemer tyčiniek lepidla	12 mm
Čas zahrievania	Približne 3 až 4 minúty
Prevádzková teplota	Samoregulačná, tryska do 190 °C
Indikátor stavu batérie	4 červené LED (kontrolka)
LED indikátor zahrievania	Zelená LED: bliká počas zahrievania, svieti nepretržite keď je pripravená
Hlavné funkcie	Spúšť prietoku, nastavenie zdvihu, kovový stojan, výmena trysky
Bezpečnosť	Elektronická ochrana článkov (ECP), ochranné vypnutie batérie, signalizácia horúceho povrchu
Údržba a čistenie	Čistite suchou alebo mierne vlhkou handričkou, nepoužívajte rozpúšťadlá, nemažte
Náhradné diely a opraviteľnosť	Opravy len výrobcom alebo autorizovaným servisom, tryska je odskrutkovateľná
Záruka	2 roky od dátumu nákupu, na základe predloženia dokladu o kúpe
Recyklácia	Batérie a zariadenie podliehajú smernici o odpade z elektrických a elektronických zariadení, nevyhadzujte do domáceho odpadu

Často kladené otázky - BGX500 RAPID

Akú batériu použiť s lepiacou pištoľou Rapid BGX500?

Použite batérie Power for all s kapacitou 2,5 Ah, 4,0 Ah alebo 6,0 Ah. Nepoužívajte iné typy batérií.

Ako zistím, že je pištoľ pripravená na použitie?

Po zapnutí vypínača zelená LED bliká počas zahrievania (približne 3-4 minúty). Keď svieti nepretržite, nástroj je pripravený.

Môžem použiť tyčinky lepidla iných značiek?

Nie, používajte iba tyčinky lepidla Rapid s priemerom 12 mm. Použitie iných tyčiniek môže poškodiť zariadenie.

Čo robiť, ak lepidlo nevychádza z trysky?

Skontrolujte, či je batéria nabitá, či je zariadenie dostatočne zahriate (zelená LED svieti) a jemne stlačte spúšť. Ak problém pretrváva, vyčistite trysku.

Ako vymeniť trysku?

Vypnite zariadenie a nechajte ho mierne vychladnúť, ale ešte teplé. Odskrutkujte trysku pomocou rukavíc, aby ste predišli popáleniu.

Čo znamená blikanie LED diód batérie?

Ak bliká iba jedna LED, batéria je takmer vybitá a je potrebné ju nabiť. Ak blikajú všetky, batéria je prehriata; nechajte ju vychladnúť. Ak blikajú dve, batéria nie je rozpoznaná; použite odporúčaný model.

Ako vyčistiť lepiacu pištoľ?

Vyberte batériu, utrite nástroj suchou alebo vlhkou handričkou. Nikdy nepoužívajte rozpúšťadlá, olej ani mazivo. Udržujte výstup lepidla čistý.

Môžu pištoľ používať deti?

Áno, od 8 rokov pod dohľadom dospelej osoby. Deti sa so zariadením nesmú hrať ani vykonávať čistenie bez dozoru.

Ako uložiť lepiacu pištoľ po použití?

Vypnite vypínač, nechajte úplne vychladnúť na vzduchu (nikdy neponárajte do vody). Skladujte na suchom a uzavretom mieste mimo dosahu detí.

Čo robiť v prípade popálenia horúcim lepidlom?

Okamžite ponorte popálené miesto do studenej vody. Nepokúšajte sa odstrániť lepidlo sami; ak je popálenina vážna, vyhľadajte lekára.

NÁVOD NA OBSLUHU BGX500 RAPID

Preklad originálneho návodu

VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA PRE PRÁCU S ELEKTRICKÝM NÁRADÍM

UPOZORNENIE!! Prečítajte si všetky bezpečnostné upozornenia a všetky pokyny.

Nedodržanie všetkých pokynov uvedených v nasledujúcom texte môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážne zranenie osôb. Všetky upozornenia a pokyny si uschovajte na budúce použitie.

Pojem „elektrické náradie” používaný v upozorneniach sa vzťahuje na

ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) alebo na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1) BEZPEČNOSŤ PRACOVNÉHO PRIESTORU

a) Udržujte pracovný priestor v čistote a dobre osvetlený. Neporiadok na pracovisku a neosvetlené priestory môžu byť príčinou úrazov. b) Nepoužívajte elektrické náradie v prostredí s nebezpečenstvom výbuchu, kde sa nachádzajú

napríklad horľavé kvapaliny, plyny alebo prach. Elektrické náradie je zdrojom iskrenia, ktoré môže zapáliť prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte prístupu detí a ďalších osôb. V prípade odpútania vašej pozornosti môžete stratiť kontrolu nad náradím.

2) ELEKTRICKÁ BEZPEČNOSŤ

a) Buďte pozorní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte rozumne. Nepoužívajte elektrické náradie, keď ste unavení alebo keď ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri práci s elektrickým náradím môže viesť k vážnemu zraneniu osôb.

b) Používajte osobné ochranné pomôcky. Vždy noste ochranné okuliare. Ochranné prostriedky, ako je respirátor, bezpečnostná obuv s protišmykovou úpravou, pevná prilba alebo chrániče sluchu, používané v zodpovedajúcich podmienkach, znižujú riziko poranenia.

c) Zabráňte náhodnému spusteniu. Pred pripojením k napájaniu alebo pred vložením batérie, zdvihnutím alebo prenášaním náradia sa uistite, že je spínač v polohe vypnuté. Prenášanie náradia s prstom na spínači alebo zapájanie vidlice elektrického náradia

so zapnutým spínačom môže viesť k nehodám.

d) Pracujte len tam, kam bezpečne dosiahnete. Vždy udržiavajte stabilný postoj a rovnováhu. To umožňuje lepšiu ovládateľnosť elektrického náradia v neočakávaných situáciách.

e) Pri práci noste vhodný pracovný odev. Nenoste voľný odev ani šperky. Uchovávajte vlasy, odev a rukavice mimo dosahu pohybujúcich sa častí náradia. Pohybujúce sa časti náradia by mohli voľný odev, šperky alebo dlhé vlasy zachytiť.

f) Nenadobudnite dojem, že častým používaním nástrojov môžete ignorovať bezpečnostné princípy, ktoré sa ich týkajú. Neopatrné konanie môže v zlomku sekundy spôsobiť závažné zranenia.

4) POUŽÍVANIE ELEKTRICKÉHO NÁRADIA A JEHO ÚDRŽBA

a) Elektrické náradie nepreťažujte. Na svoju prácu používajte správne elektrické náradie. Správny typ elektrického náradia bude pracovať lepšie a bezpečnejšie v podmienkach, pre ktoré bol vyrobený.

b) Nepoužívajte elektrické náradie, ak sa nedá spínačom zapnúť a vypnúť. Každé elektrické náradie, ktoré sa nedá ovládať spínačom, je nebezpečné a musí sa opraviť.

c) Pred každým nastavovaním, výmenou príslušenstva alebo pred uložením elektrického náradia odpojte zástrčku zo zásuvky alebo batériu z elektrického náradia. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia náradia.

ho spustenia náradia.

d) Uložte elektrické náradie mimo dosahu detí a nedovoľte osobám, ktoré nie sú oboznámené s elektrickým náradím alebo s týmito pokynmi, aby s náradím pracovali. Elektrické náradie je v rukách neškolených používateľov nebezpečné.

e) O elektrické zariadenia a príslušenstvo sa starajte. Kontrolujte nesprávne nastavenie alebo spoje pohyblivých súčastí, poškodenie súčastí alebo akékoľvek iné stavy, ktoré by mohli mať vplyv na prevádzku elektrického náradia. V prípade poškodenia zariadenie dajte opraviť. Mnohé nehody sú spôsobené zlou údržbou zariadenia.

f) Používajte elektrické náradie, príslušenstvo a rezné nástroje podľa týchto pokynov, so zreteľom na pracovné podmienky a prácu, ktorá sa má vykonať. Používanie ručného elektrického náradia na iné ako určené účely môže viesť k nebezpečným situáciám.

g) Rukoväti a povrchy, za ktoré sa nástroje chytajú, čistite a odmastujte. Klzké rukoväti a povrchy neumožňujú bezpečnú manipuláciu a riadenie nástrojov v neočakávaných situáciách.

5) STAROSTLIVÉ POUŽÍVANIE AKUMULÁTOROVÉHO NÁRADIA

a) Dodržiavajte pokyny výrobcu batérií. b) Používajte len typy batérií, ktoré sú odporúčané v nižšie uvedenej časti „Technické špecifikácie“. c) Akumulátor neotvárajte.

d) Dajte pozor, aby ste neskratovali batérie.

e) Nehádžte batérie do ohňa.

f) Nenechávajte žiadne opotrebované batérie v zariadení. Mohli by korodovať a uvoľniť chemikálie škodlivé pre zdravie a pre zariadenie.

g) Keď sa batérie nepoužívajú dlhý čas, vyberte ich zo zariadenia, aby nedošlo k úniku elektrolytu.

6) POUŽÍVANIE A STAROSTLIVOSŤ O NABÍJAČKU

a) Používajte len typy nabíjačiek, ktoré sú odporúčané v nižšie uvedenej časti „Technické špecifikácie“.

b) Nabíjajte len Bosch lítiovo-iónové akumulátory s kapacitou 1,5 Ah (od 4 akumulátorových článkov). Napätie akumulátora sa musí zhodovať s nabíjacím napätím nabíjačky. Nenabíjajte batérie, ktoré nie sú určené na opakované nabíjanie. Inak hrozí nebezpečenstvo požiaru a výbuchu.

d) Pred každým použitím skontrolujte nabíjaciu jednotku, kábel a zástrčku. Ak zistíte poškodenie, nabíjačku nepoužívajte. Nabíjačku sami neotvárajte, dajte ju opraviť len kvalifikovanému personálu a len s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom.

e) Nabíjačku neprevádzkujte na veľmi horľavom podklade (napr. papier, textílie a pod.), príp. v

horľavom prostredí. Z dôvodu tepla, ktoré vzniká pri nabíjaní, hrozí nebezpečenstvo požiaru.

f) Nabíjateľné akumulátory je potrebné pred nabíjaním vybrať zo zariadenia.

7) SERVIS

a) Elektrické náradie zverte do opravy len kvalifikovanému personálu a používajte len originálne náhradné súčiastky. Tým sa zabezpečí zachovanie bezpečnosti ručného elektrického náradia. b) Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovať len výrobca alebo autorizovaný servis.

BEZPEČNOSTNÉ POKYNY K TAVNEJ PIŠTOLI

UPOZORNENIE: Keď sa tento nástroj nepoužíva, musí byť umiestnený na podstavci.

1. Toto zariadenie môžu používať deti vo veku od 8 rokov a viac a osoby so zníženými fyzickými, zmyslovými a duševnými schopnosťami, alebo nedostatkom skúseností a vedomostí, ak boli pod dohľadom, alebo inštruktážou o používaní spotrebiča a rozumeli nebezpečenstvám o používaní prístroja. Deti sa nesmú hrať so zariadením. Čistenie a údržbu používateľov nesmú robiť deti bez dozoru.
2. Do prístroja nikdy nevkladajte iné predmety ako lepiace tyčinky Rapid ∅12mm.
3. Nikdy nevyberajte lepiacu tyčinku, ktorú ste už vložili.
4. Tento prístroj sa bežne počas používania pomerne dosť zahreje.

Je to normálne a nie je to znak žiadneho problému.

1. Horúce plochy: tryska prístroja a lepidlo môžu dosiahnuť teplotu až cca 190 °C. Nedotýkajte sa nahriatej trysky ani horúceho lepidla. Vyhýbajte sa akémukoľvek kontaktu s pokožkou. Ak sa popálite, popálené miesto vložte okamžite do chladnej vody. Nikdy sa nepokúšajte odstrániť veľké množstvo lepidla bez lekárskej pomoci.
2. Niektoré materiály sú citlivé na teplo a môžu byť poškodené horúcou tryskou alebo dokonca horúcim lepidlom. Vždy, keď je to možné, použite na skúšku kúsok odpadu z daného materiálu alebo skrytú časť opravovaného predmetu.
3. Po dokončení práce so strojom vypnite vypínač a počkajte, kým nevychladne. Lepiacu pištoľ nikdy neponárajte do vody alebo iných tekutín, aby sa urýchlil proces ochladzovania. Nechajte ho vychladnúť iba na vzduchu. Lepiaca pištoľ by sa mala skladovať na uzavretom suchom a bezpečnom mieste (skrinka na náradie, zásuvka, skriňa atď.).
4. Nenechávajte lepiacu pištoľ bez dozoru, kým je zapnutá. Chráňte lepiacu pištoľ pred teplom, napr. pred priamym slnečným žiarením, ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu.

TECHNICKÉ ŠPECIFIKÁCIE

Hmotnosť nástroja (len stroj) 380 g
Rozmery (len stroj) 193 x 57 x 231 L*W*H (mm)
napătie 18 V
Teplota Samoregulačné
Lepiace tyčinky Rapid ∅12mm
Doba zahrievania cca	3 – 4 min
Odporúčaný typ batérie Power for all 2	5 Ah, 4.0 Ah, 6.0 Ah
Odporúčaný typ nabíjačky Power for a	AL1810CV, AL1830CV, AL18V-20

	Povolená teplota okolia
pri nabíjaní 0 to +35°C
pri použivaní -20 to +50°C
pri skladovaní -20 to +50°C

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke úplne nabite.

Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť.

Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Protection (ECP)“. Keď je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.

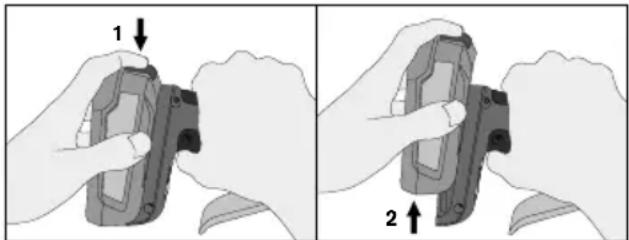

Vyberanie akumulátora

Na vybratie akumulátora stlačte odisťovacie tlačidlo a akumulátor vytiahnite z elektrického náradia. Nepoužívajte pritom neprimeranú silu.

Táto indikácia (C) je tvorená štyrmi červenými LED diódami, ktoré ukazujú zvyškovú kapacitu vloženej batérie. (Obrázok 1)

Indikácia sa zapne po vložení batérie do náradia alebo po stlačení samotnej spúšte. Zostane svietiť 5 sekúnd.

S klesajúcou zvyškovou kapacitou v batérii bude svietiť stále menej LED diód.

Pokiaľ je zistená chyba v batérii, LED diódy (C) budú namiesto zvyškovej kapacity zobrazovať nasledujúce indikácie a náradie nebude fungovať. (Obrázok 1)

Indikácia chyb batérie
Typ chyby Indikátor batérie (Obrázok 1.C) Riešenje
Napätie batérie je kriticky nízke	Jedna LED bliká po dobu 10 sekúnd		Batéria bude čoskoro potrebovať nabitie
Batéria je príliš horúca	Všetky LED blikajú po dobu 10 sekúnd		Pred použitím nechajte batériu doslahnuť normálnu teplotu

Batéria nebola rozpoznaná

Dve LED diódy blikajú po dobu 10 sekúnd

Použite odporúčanú batériu v časti „Technická špecifi kácia“

Informácie o batérii
Typ batérie Približná	prevádzková doba (min)
2.5 Ah 150
4.0 Ah 270
6.0 Ah 480

FUNKCIE

1.A. Dýza 1.B. Vypínač 1.C. Indikátor kapacity batérie 2.D. LED indikátor 2.E. Podávač lepidla 2.F. Nastavovanie posuvu lepidla

LED indikátor (Fig 2.D.)
Vypínač Zelené LED svetlo Vysvetlenie
OFF Vypnuté	Vypnuté
ON	Bliká	Zahrievanie
ON	Zapnuté	Pripravené na použitie

NÁVOD NA POUŽITIE

1. Uistite sa, že je batéria nabitá a pripojená k lepiacej pištoli.
2. Zapnite hlavný vypínač.
3. Prístroj nechajte zohriat, kým zelená LED dióda prestane blikat (približne 3-4 minúty).
4. Vložte lepiacu tyčinku do zadnej časti nástroja (obr. 2.E).
5. Keď je pištoľ úplne zahriata, pomaly stláčajte spúšť, kým z trysky nezačne tiecť roztavený materiál. Vytekanie lepidla zastavíte pustením spúšte.
6. Pomocou nastavovača posuvu lepidla a spúšte upravte výkon a rýchlosť roztaveného lepidla (obr. 2.F).
7. Pri výmene trysky by mala byť lepiaca pištoľ mierne teplá, ale vypnutá. Odskrutkujte trysku pomocou rukavíc.
8. Aby ste predišli upchaniu tavnej pištole, udržujte podávací mechanizmus a tavnú komoru bez nečistôt a iných cudzích čiastočiek.
9. Nepoužité lepiace tyčinky skladujte v čistom prostredí.
10. Lepiacu tyčinku nikdy nevyťahujte zo zadnej strany pištole. Môžete poškodiť alebo znehodnotiť podávací mechanizmus. Ak potrebujete zmeniť typ lepidla, vyčnievajúci koniec tyčinky odrežte a zvyšok vytlačte prostredníctvom novej lepiacej tyčinky.
11. Nahriatu pištoľ neukladajte na bok. Nahriatu pištoľ držte v kolmej polohe, na kovovom stojane alebo dielenskom stole, s tryskou smerom nadol.
12. V prípade, že zo vstupu do tavnej komory uniklo roztavené lepidlo a bráni podávaciemu mechanizmu, nechajte pištoľ vychladnúť a jemne odstráňte prekážajúce lepidlo.
13. Nepoužívajte iné lepidlá ako sú odporúčané spoločnosťou Rapid.
14. Po dokončení vypnite hlavný vypínač.

V žiadnom prípade by ste nikdy nemali:

1. Stlačiť spúšť skôr, ako sa prístroj nahreje na prevádzkovú teplotu.
2. Silno tlačte na lepiacu tyčinku, nikdy sa nepokúšajte ju vybrať zo zadnej časti.
3. Všetky opravy lepiacej pištole by mal vykonávať výrobca alebo iný personál poverený spoločnosťou Rapid.

ÚDRŽBA

1. Pred akoukoľvek údržbou vyberte batériu.
2. Zariadenie, a to najmä výstup lepidla, udržiavajte čisté a bez prachu.
3. Náradie čistite suchou alebo vlhkou handričkou. NIKDY nepoužívajte rozpúšťadlá.
4. Žiadne diely NEOLEJUJTE ani NEMAŽTE.
5. Uistite sa, že náradie nie je poškodené.

UPOZORNENIE!

Diely náradia NEUPRAVUJTE ani nepripájajte špeciálne príslušenstvo. Mohlo by dôjsť k zraneniu.

Ak je napájací kábel poškodený, musí byť vymenený výrobcom, jeho servisným zástupcom alebo podobne kvalifikovanými osobami, aby sa predišlo nebezpečenstvu.

ZÁRUKA

Záručná lehota: Tento produkt má záruku 2 roky od dátumu kúpy (ako dôkaz slúži pôvodný doklad o kúpe).

Záručné podmienky: Všetky body uvedené v tomto dokumente musia byť plne rešpektované.

Záručné opravy: Servis po predaji Rapid je jediný servis oprávnený na výkon záručných opráv tohto prístroja.

V prípade reklamácie v rámci záruky:

1. Produkt v jeho pôvodnom balení vráťte do obchodu alebo predajne, v ktorej ste si výrobok zaobstarali.
2. K vrátenému výrobku priložte doklad o kúpe s originálnym dátumom zakúpenia.

Porušenie ktoréhokoľvek z uvedených bodov zabráni spoločnosti RAPID posúdiť reklamáciu v rámci záruky výrobcu.

LIKVIDÁCIA BATÉRIE

Vyčerpané akumulátory treba zo zariadenia odstrániť a zlikvidovať bezpečným spôsobom.

Batérie nemožno likvidovať s bežným domácim odpadom, môžu obsahovať toxické ťažké kovy a podliehajú predpisom o nebezpečnom odpade.

Z tohto dôvodu zlikvidujte použité batérie v miestnom zbernom mieste.

2012/19/EU

Elektrické a elektronické zariadenia obsahujú materiály a látky, ktoré môžu mať škodlivé účinky na ľudské zdravie a životné prostredie. Tento symbol na zariadení, príslušenstve alebo obale znamená, že s týmto zariadením sa nesmie narábať ako s netriedeným komunálnym odpadom, ale musí sa zbierať osobitne! Zariadenie zlikvidujte prostredníctvom zberného miesta na recykláciu elektrických a elektronických zariadení v rámci EÚ a iných európskych krajín, ktoré prevádzkujú systémy separovaného zberu opotrebovaných elektrických a elektronických zariadení. Likvidáciou zariadenia správnym spôsobom pomáhate zabrániť možnému ohrozeniu životného prostredia a verejného zdravia, ktoré by sa mohlo inak zapríčiniť nesprávnym zaobchádzaním s opotrebovanými zariadeniami. Recyklácia materiálov prispieva k šetreniu prírodných zdrojov.
