LIETOŠANAS INSTRUKCIJA BGX500 RAPID

LV Elektriskās līmes pistoles

Sākotnējo lietošanas norādījumu tulkojums

VISPĀRĒJI ELEKTROINSTRUMENTU DROŠĪBAS BRĪDINĀJUMI

UZMANĪBU! Rūpīgi izlasiet visus drošības noteikumus.

Visu turpmāk sniegto norādī-jumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam, ugunsgrē-kam un/vai nopietnam savainojumam.

Pēc izlasīšanas saglabājiet šos noteikumus turpmākai izmantošanai. Turpmākajā izklāstā lietotais apzīmējums “elektroinstruments” attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un labi apgaismota. Uz nekār-tīgiem darbgaldiem vai sliktā apgaismojumā var viegli notikt nelaimes gadījums.
b) Nelietojiet elektroinstrumentus eksplozīvā vidē, piemēram, uzliesmojošu škīdrumu, gāzu vai putekļu tuvumā. Darba laikā instruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
c) Lietojot elektroinstrumentu, ne- laujiet nepiederošām personām, bērniem un apmeklētājiem tuvo- ties darba vietai. Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār instrumentu.

2) ELEKTRODROŠÍBA

a) Nelietojiet elektroinstrumentu

lietus laikā, neturiet to mitrumā. Mitrumam ieklūstot instrumentā, pieaug risks saņemt elektrisko triecienu.

3) PERSONISKĀ DROŠĪBA

a) Darba laikā saglabājiet paš-kontroli un rīkojieties saskaṇā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
b) Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ľauj izvairīties no savainojumiem.
c) Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms instrumenta pieslēgšanas barošanas avotam un/vai akumulatoram, kā arī paņemot vai nesot instrumentu, pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ie-slēgts, var viegli notikt nelaimes gadījums.
d) Strādājot ar elektroinstrumentu, ieturiet stingru stāju. Darba laikā vienmēr saglabājiet līdzsvaru un centieties nepaslīdēt. Tas atvieglos instrumenta vadību nepare-

dzētās situācijās.

e) Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsā-jiet brīvi plandošas drēbes vai rotaslietas. Netuviniet matus, ap-gērbu un aizsargcimdus instru- menta kustīgajām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties instrumenta kustīga-jās daļās.

f) Bieža instrumentu izmantošana un līdz ar to iegūtās zināšanas par instrumentiem nedrīkst klūt par iemeslu bezrūpībai un instrumenta drošības principu ignorēšanai. Nevērīga rīcība var izraisīt smagas traumas vienā acumirklī.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu instrumentu. Elektro-instruments darbosies labāk un drošāk pie nominālās slodzes.
b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektro-instruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai, un to nepieciešams remontēt.
c) Pirms elektroinstrumenta regulēšanas, papildaprīkojuma nomaiņas vai tā novietošanas glabāšanai atvienojiet to no barošanas avota un/vai akumulatora. Šādi iespējams mazināt elektroinstrumenta nejaušas ieslēgšanās risku.
d) Elektroinstrumentu, kas netiek darbināts, uzglabājiet vietā, kur tas nav sasniedzams bērniem un personām, kuras neprot rīkoties ar instrumentu vai kuras nav izlasījušas tā lietošanas norādījumus. Ja elektroinstrumentu lieto

nekompetentas personas, tas var apdraudēt cilvēku veselību.

e) Nodrošiniet elektroinstrumentu un piederumu apkopi. Pārbau-diet, vai kustīgās detaļas nav nobīdījušās vai iestrēgušas, vai detaļas nav sabojātas un vai nav nekādu citu problēmu, kas varētu ietekmēt elektroinstrumenta izmantošanu. Bojājumu gadījumā elektroinstrumentu pirms izmantošanas ir nepiecie-šams saremontēt. Daudzi nelai-mes gadījumi notiek tāpēc, ka elektroinstruments pirms lietoša-nas nav pienācīgi apkopts."

f) Lietojiet vienīgi tādus elektro-instrumentus, papildpiederu-mus, darbinstrumentus utt., kas paredzēti attiecīgajam pielietojuma veidam. Turklāt jāņem vērā arī konkrētie darba apstākļi un pielietojuma īpatnības. Elektro-instrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfi rma, ir bīstama un var izraisīt neparedzamas sekas.

g) Rokturiem un satveramām virsmām jābūt sausām un tīrām, uz tām nedrīkst būt ella un taukvielas. Slideni rokturi un satveramās virsmas novērš drošu instrumenta turēšanu un kontroli negaidītās situācijās.

5) SAUDZIGA APIEŠANAS UN DARBS AR AKUMULATORA ELEKTROINSTRUMENTIEM

a) levērojiet bateriju ražotāja norā-dījumus.
b) Lietojiet tikai tālāk sadaļā “Tehniskās specifi kācijas” ieteikto veidu akumulatorus.
c) Neatveriet akumulatoru.

d) Uzmaniet, lai neizveidotos ëssa-vienojums ar baterijām.
e) Nemetiet baterijas ugunī.
f) Neatstājiet ierīcē izlietotas baterijas. Tās var rūsēt, izraisot veselībai un ierīcei kaitīgu kīmikāliju izdalīšanos.
g) Ja ierīce ilgāku laiku netiek lieto-ta, izņemiet no tās baterijas, lai novērstu noplūdi.
6) LĀDĒTĀJA RĪKA LIETOŠANA UN APKOPE
a) Lietojiet tikai tālāk sadaļā “Tehniskās specifi kācijas” ieteikto veidu lādētājus.
b) Uzlādējiet vienīgi Bosch litija-jo-nu akumulatorus ar ietilpību no 1,5 Ah (sastāvošus no 4 akumu-latora elementiem). Akumulatora spriegumam jāatbilst uzlādes ierīces nodrošinātajam uzlādes spriegumam. Nemēģiniet uzlādēt atkārtoti neuzlādējamas bateri-jas. Tas var izraisīt aizdegšanos vai sprādzienu.
c) Sargājiet lādētāju no netīrumiem un mitruma.
d) Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, kabeli un kontaktspraudni. Atklājot bojājumus, pārtrauciet uzlādes ierīces lietošanu, līdz bojājumi tiek novērsti. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai tās remontu veiktu kvalifi cēts speciālists, nomaiņai izmantojot originālās rezerves daļas. Lietojot bojātu uzlādes ierīci, elektrokabeli un kontaktdakšu, pieaug elektriskā trieciena saņemšanas risks.
e) Nedarbiniet uzlādes ierīci, ja tā atrodas uz viegli degoša ma-

teriāla (piemēram, uz papīra, auduma u.c.) vai ugunsnedrošos apstāklos. Uzlādes laikā uzlādes ierīces izdalītais siltums var radīt aizdegšanās briesmas.

f) Lādējamais akumulators pirms lādēšanas no ierīces ir jāizņem.

7) APKALPOŠANA

a) Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalifi cēts personāls, nomaiņai izmantojot tikai originālās rezerves daļas un piederumus. Tikai tā ir iespējams nodrošināt elektroinstrumenta ilgstošu un nevainojamu darbību bez atteicēm.

b) Nekādā gadījumā neveiciet bo-jātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

LĪMES PISTOLES BRĪDINĀJUMI PAR DROŠĪBU

BRĪDINĀJUMS: Kad in- struments netiek izman- tots, tam jābūt ieliktam tā

turētājā.

1. Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un personas ar ierobežotām fi ziskām, garīgām spējām, maņu orgānu traucē-jumiem vai bez pieredzes un zināšanām, ja šīs personas tiek uzraudzītas vai ir informētas par ierīces drošu lietošanu un izprot ar to saistīto bīstamību. Bērni nedrīkst rotaļāties ar ierīci. Bērni nedrīkst veikt tīrīšanu un apkopi bez uzraudzības.

2. Neievietojiet ierīcē nekādus priekšmetus; tajā drīkst ievietot tikai ∅12mm diametra Rapid līmes stienīšus.

3. Nemēginiet izņemt jau ievietotu līmes stienīti.

4. Lietošanas laikā šī ierīce var ievērojami sakarst. Tas ir normāli un nenozīmē, ka būtu radusies problēma.

5. Karstas virsmas: ierīces sprauslas un līmes temperatūra var sasniegt aptuveni 190 °C. Nepieskarieties karstajai sprauslai vai karstajai līmei. Nepieļaujiet saskari ar ādu. Ja gūstat apde-gumu, nekavējoties iemērciet apdegušo vietu aukstā ūdenī. Nemēģiniet patstāvīgi noņemt lielu daudzumu līmes; lūdziet palīdzību ārstam.

6. Daži materiāli ir jutīgi pret karstu-mu, un karstā sprausla vai pat karstā līme var tos sabojāt. Ja iespējams, vispirms izmēginiet ierīces lietošanu uz materiāla gabaliņa vai arī remontējamā objekta daļā, kas nav redzama.

7. Kad esat beidzis lietot ierīci, izslēdziet slēdzi un pagaidiet, līdz tā ir atdzisusi. Nekad nemērciet līmes pistoliūdenī vai citos šķidrumos, lai paātrinātu dzesēšanas procesu. Vienkārši ľaujiet tai atdzist. Līmes pistole jāuzglabā slēgtā, sausā un drošā vietā (instrumentu kaste, atvilktne, skapis utt.).

8. Neatstājiet līmes pistoli bez uzraudzības, kamēr tā ir ieslēgta. Sargājiet līmes pistoli no karstu-ma, t.i., pret nepārtrauktu saules gaismu, uguni, ūdeni un mitrumu. Pastāv sprādziena risks.

TEHNISKĀS SPECIFIKĀCIJAS

Rika svars (bez paligiericēm) 380 g
Izmēri (bez paligiericēm) 193 x 57 x 231 L*W*H (mm)
Spriegums 18 V
Temperatūra pašregulēta
Līmes stieniši Rapid ∅12mm
Uzsildišanas laiks apm. 3 - 4 min

Ieteicamais akumulatora tips Power for all 2.5 Ah, 4.0 Ah, 6.0 Ah

Ieteicamais lādētāja tips Power for all AL1810CV, AL1830CV, AL18V-20

	Pielaujamā apkārtējā temperatūra
uzlādes laikā 0 to +35°C
lietošanas laikā -20 to +50°C
uzglabāšanas laikā -20 to +50°C

Akumulatora uzlāde

Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, pirms elektroinstrumenta pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei.

Litija-jonu akumulatoru var uzlādēt jebkurā laikā, ne-baidoties samazināt tā kalpošanas ilgumu. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.

Litija-jonu akumulatorā ir pielietota elektroniskā elementu aizsardzība („Electronic Cell Protection [ECP]“), kas to pasargā no dzilās izlādes. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz elektroinstrumentu; šādā gadījumā darbinstruments pārtrauc griezties.

Ja elektroinstruments ir automatiski izslēdzies, nemēginiet to no jauna ieslēgt, nospiežot ieslēdzēju. Šādas rīcības dēl var tikt bojāts akumulators.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

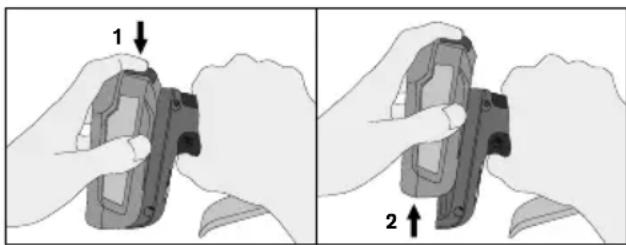

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet atbrīvošanas taustinu un izvelciet akumulatoru no elektroinstrumenta. Nelietojiet šim nolūkam pārāk lielu spēku.

Šis rādijums (C) sastāv no četrām sarkanām LED lampiņām, kas norāda atlikušo ievietotā akumulatora uzlādes līmeni. (1. attēls)

Rādījums tiek ieslēgts, tiklīdz akumulators tiek ievietots instrumentā vai ari tiek nospiests sprūds. Paliek ieslēgts uz 5 sekundēm.

Kad samazinās atlikušais akumulatora uzlādes līmenis, paliek ieslēgts mazāks skaits LED lampiņu.

Kad atlikušais akumulatora uzlādes līmenis ir zemāks par 6%, sāk mirgot viena LED lampiņa.

AKUMULATORA KLÜDU RÄDİJUMI

Ja akumulatorā tiek konstatēta klūda, LED (C) atlikušā akumulatora uzlādes līmeņa vietā attēlo tālāk norādītos rādījumus, un instrumentu izmantot nav iespējams. (1. attēls)

Akumulatora klūdu rādījumi
Klūdas tips	Akumulatora indikators (1.C attēls)		Risinājums
Akumulatora spriegums ir kritiski zems	10 sekundes mirgo viena LED lampiņa		Akumulators drīz būs jāuzlādē
Akumulators ir pārāk silts	10 sekundes mirgo visas LED lampiņas		Pirms izmantošanas laujiet akumulatoram sasniegt normālu temperatūru
Akumulators nav atpazīts	10 sekundes mirgo divas LED lampiņas		Izmantojiet sadalā “Tehniskā specifi kācija” ieteikto akumulatoru

Akumulatora informacija
Akumulatora veids Aptuvenais darbības laiks (min)
2.5 Ah 150
4.0 Ah 270
6.0 Ah 480

FUNKCIJAS

1.A. Sprausla
1.B. Barošanas slēdzis
1.C. Baterijas jaudas indikators
2.D. LED indikators
2.E. Līmes padevējs
2.F. Trieciena regulators

LED indikators (Fig 2.D.)
Barošanas slėdzis	Zala LED	Paskaidrojums
OFF	IZSLĘGTA	IZSLĘGT
ON	Mirgojoša	Uzkaršana
ON	IESLĘGTA	Gatavs lietošanai

NORĀDĪJUMI PAR LIETOŠANU

1. Pārliecinieties, vai baterija ir uzlādēta un pievienota līmes pistolei.
2. leslēdziet jaudas slēdzi.
3. Laujiet instrumentam uzkarst, līdz zaļā LED gaisma beidz mirgot (apmēram 3–4 minūtes).
4. levietojiet līmes stieni ierīces aizmugurē (2.E attēls).
5. Kad pistole ir pilnibā sakarsusi, lēnām nospiediet mēlīti, līdz no sprauslas sāk plūst izkusušais materiāls. Atlaidiet mēlīti, lai apturētu līmes plūsmu.
6. Strādājiet ar trieciena regulatoru un mēlīti, lai pielāgotu izkusušās līmes izvadi un ātrumu (2.F attēls).
7. Lai nomainītu sprauslu, līmes pistolei jābūt nedaudz siltai, bet izslēgtai. Atskrūvējiet sprauslu, izmantojot cimdus.
8. Lai līmes pistolē neveidotos aizsprostojumi, gādājiet, lai padeves mehānismā un kausēšanas kamerā nenoklūtu putekli un gruži.
9. Nelietotos līmes stienīšus glabājiet tīrā vietā.
10. Nemēginiet izvilkt līmes stienīti no līmes pistoles aizmugures. Šādi var sabojāt padeves mehānismu vai pasliktināt tā darbību. Ja nepieciešams lietot cita veida līmi, nogrieziet izvirzīto stienīša galu un atlikušo līmi izvadiet caur ierīci, izmantojot jauno līmes stienīti.
11. Sakarsušu līmes pistoli nenovietojiet uz sāniem.

Sakarsušu līmes pistoli novietojiet stateniski uz metāla statīva vai darbgalda, sprauslai jābūt vērstai uz leju.

1. Ja izkususī līme ir iztecējusi no kausēšanas kameras ieejas un traucē padeves mehānisma darbībai, laujiet pistolei atdzist un uzmanīgi nonemiet lieko līmi.
2. Izmantojiet tikai Rapid norādītās līmes.
3. Kad darbs pabeigts, izslēdziet strāvas slēdzi.

Nekādā gadījumā nedrīkst:

1. Spiest mēlīti, pirms ierīce ir sakarsusi līdz darba temperatūrai;
2. Stumt limes stieniti pārāk stipri, kā arī mēgināt to izņemt no ierīces aizmugures.
3. Remontēt līmes pistoli pats, visi līmes pistoles remonta darbi jāveic ražotājam vai citam Rapid ieceltam personālam.

APKOPE

1. Iznemiet akumulatoru pirms apkopes veikšanas.
2. Nodrošiniet, lai instrumentā, it īpaši līmes izplūdes zonā, nebūtu putekļu un netīrumu.
3. Notīriet instrumentu ar sausu vai mitru drānu. NEKĀDĀ GADĪJUMĀ nelietojiet škīdinātāju.
4. NEAPSTRĀDĀJIET daļas ar ellu vai smērvielu.
5. Pārbaudiet, vai instruments nav sabojāts.

UZMANĪBU!

NEPĀRVEIDOJIET šī instrumenta dalas un nepievienojiet tam īpašas palīgierīces. Tas var izraisīt miesas bojājumus.

Ja ir bojāts elektrības vads, ražotājam, tā servisa centram vai līdzvērtīgi kvalifi cētai personai tas jānomaina, lai novērstu riskus.

GARANTIJA

Garantija un garantijas remonts

Garantijas periods. Šim produktam tiek sniegta 2 gadu garantija kopš iegādes datuma (to apliecina originālais iegādes dokuments).

Garantijas nosacijumi. Ir pilnibā jāievēro visi šajā dokumentā sniegtie norādījumi.

Garantijas remonts. Rapid pēcpārdošanas serviss ir vienīgais apstiprinātais serviss, kas var veikt šīs ierīces garantijas remontu.

Lai iesniegtu garantijas prasību:

1. Produktu tā originālajā iepakojumā nogādājiet veikalā vai tirdzniecības vietā, kur to iegādājāties.
2. Produktam pievienojiet originālo iegādes dokumentu, kurā norādīts iegādes datums.

Ja ir pārkāpts jebkurš no šiem nosacījumiem, RAPID var anulēt ražotāja garantiju.

BATERIJU UTILIZĀCIJA

Izlietotās baterijas ir jāizņem no ierīces un jāizmet tam paredzētā vietā.

Baterijas nedrikst izmest kopā ar sadzīves atkritumiem, jo tās var saturēt toksiskus smagos metālus un uz tām attiecas bīstamos atkritumus regulējošie noteikumi.

Tādēl baterijas jānodod vietējā bateriju nodošanas punktā.

2012/19/EU

Elektrisko un elektronisko iekārtu atkritumi (EEIA)

Elektriskās un elektroniskās ierīces satur materiālus un vielas, kurām var būt kaitīga ietekme uz cilvēku veselību un vidi. Ja uz ierīces, tās piederumiem vai iepakojuma redzams šāds simbols, tas nozīmē, ka ierīci nedrīkst izmest kopā ar neškirotiem sadzīves atkritumiem, bet tā ir jānodod atsevišķi! Atbrīvojieties no ierīces vietās, kurās pārstrādei tiek pienēmti elektriskā un elektroniskā aprīkojuma atkritumi ES un citu Eiropas valstu teritorijā, kurās ieviestas atseviškas sistēmas elektriskā un elektroniskā aprīkojuma atkritumu savākšanai. Atbrīvojoties no ierīces pienācīgi, jūs palīdzat novērst iespējamo apdraudējumu videi un sabiedrības veselibai, ko varētu radit aprikojuma atkritumu nepienācīga apstrāde. Materiālu pārstrāde palīdz saglabāt dabas resursus.
