GEBRUIKSAANWIJZING BGX500 RAPID

NL Elektrisch Lijmpistool

LET OP!! Lees alle waarschu- wingen en veiligheidsvoor- schriften.

Als de onderstaande waar- schuwingen en voorschriften niet worden opgevolgd, kan dit leiden tot elektrische schokken, brandgevaar en/of ernstig persoonlijk letsel.

Bewaar alle waarschuwingen en voorschriften om ze later opnieuw te kunnen raadplegen. Het begrip "elektrisch gereedschap" verwijst hier naar apparaten met netsnoer voor gebruik via het elektriciteitsnet en naar (draadloze) apparaten met een accu.

1) VEILIGE WERKOMGEVING

a) Werk in een schone, goed verlichte ruimte. Een rommelige of donkere werkplek vergroot de kans op ongelukken.

b) Gebruik het gereedschap niet in een omgeving met explosiegevaar, bijvoorbeeld in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken, die het stof of de dampen tot ontploffi ng kunnen brengen.

c) Houd omstanders, kinderen en bezoekers uit de buurt tijdens het bedienen van een elektrisch gereedschap. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) Houd het gereedschap uit de buurt van regen en vocht. Als er water in het gereedschap binnendringt, kunnen er elektrische schokken ontstaan.

3) PERSOONLIJKE VEILIGHEID

a) Wees alert, blijf met uw aan- dacht bij wat u doet en gebruik uw gezond verstand bij het gebruik van elektrische gereed- schappen. Gebruik het gereed- schap niet wanneer u moe bent of onder invloed staat van me- dicijnen, alcohol of drugs. Een moment van onoplettendheid kan tot ernstig letsel leiden.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het risico van persoonlijk letsel wordt aanzienlijk beperkt wanneer u persoonlijke beschermingsmiddelen draagt zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap.

c) Voorkom dat het gereedschap onbedoeld wordt ingeschakeld. Zorg dat de schakelaar UIT staat voordat u het gereedschap vastpakt of op het elektriciteit-snet of de accu aansluit. Wanneer u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of wanneer u het gereedschap op de stroomvoorziening aan-sluit terwijl het ingeschakeld is,

bestaat er een grote kans op ongevallen.

d) Reik niet te ver voorover of opzij. Zorg ervoor dat u stevig en goed gebalanceerd op de grond staat. Hierdoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

e) Draag geschikte werkkleding. Vermijd loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lang haar kunnen verstrikt raken tussen bewegende delen.

f) Laat vertrouwdheid door frequent gebruik van het gereedschap er niet voor zorgen dat u onvoorzichtig wordt en de veiligheidsbeginselen negeert. Onvoorzichtig handelen kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREED-SCHAP

a) Zorg dat het gereedschap niet overbelast wordt. Gebruik het juiste gereedschap voor uw werkzaamheden. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het bereik waarvoor het gereedschap is ontworpen.

b) Gebruik nooit elektrisch gereedschap waarvan de schakelaar defect is. Elektrische gereedschappen die niet via de schakelaar kunnen worden in- of uitgeschakeld, zijn gevaarlijk en moeten direct worden gerepareerd.

c) Neem de stekker uit de wand-

contactdoos of ontkoppel de accu van het gereedschap voordat u wijzigingen aanbrengt, hulpstukken verwisselt of het gereedschap opbergt. Hier- door verkleint u de kans dat het gereedschap per ongeluk wordt gestart.

d) Bewaar elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn of die deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen kunnen gevaarlijk zijn bij gebruik door onervaren personen.

e) Onderhoud het elektrische gereedschap zorgvuldig. Controleer op slecht aansluitende of vastlopende bewegende delen, breuken en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Laat beschadigde onderdelen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschappen.

f) Gebruik elektrische gereedschappen, accessoires, bitjes en andere toebehoren altijd volgens deze aanwijzingen, rekening houdend met de omstandigheden en de werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bedoelde toepassingen kan tot gevaarlijke situaties leiden.

g) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen

en grijpvlakken garanderen geen veilig gebruik en controle van het gereedschap in onverwachte situaties.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP-PEN

a) Volg de instructies van de fabrikant van de batterijen op.
b) Gebruik alleen de accus die worden aanbevolen in het ge-deelte "Technische specifi caties" hieronder.
c) Open de accu niet.
d) Pas op dat u de accu niet kort-sluit.
e) De batterijen niet in het vuur gooien.
f) Laat geen gebruikte batterijen in het apparaat zitten. Deze kunnen corroderen, waardoor chemicaliën vrijkomen die schadelijk zijn voor uw gezondheid en het apparaat.
g) Verwijder de batterijen uit het apparaat wanneer u ze geduren-de lange tijd niet gebruikt, om te voorkomen dat ze gaan lekken.

6) GEBRUIK EN ONDERHOUD VAN DE OPLADER

a) Gebruik alleen de opladers die worden aanbevolen in het ge-deelte "Technische specifi caties" hieronder.
b) Laad alleen Bosch Li-Ion-accu's met een capaciteit van 1,5 Ah of meer (4 accucellen of meer). De accuspanning moet bij de accuspanning van de oplader passen. Laad geen accu's die niet oplaadbaar zijn. Anders bestaat er het risico op brand en explosiegevaar.

c) Houd de oplader uit de buurt van vuil en vocht.
d) Controleer vóór elk gebruik de oplader, kabel en stekker. Gebruik de oplader niet, als u beschadigingen vaststelt. Open de oplader niet zelf en laat deze uitsluitend repareren door gekwalifi ceerd geschoold personeel en alleen met originele vervangingsonderdelen. Beschadigde opladers, kabels en stekkers verhogen het risico van een elektrische schok.
e) Gebruik de oplader niet op een licht ontvlambare ondergrond (bijv. papier, textiel enz.) of in een brandbare omgeving. Doordat de oplader warm wordt tijdens gebruik bestaat er brandgevaar.
f) Heroplaadbare batterijen moe- ten voor het opladen uit het apparaat worden verwijderd.
a) Laat het gereedschap uitsluitend door bevoegd personeel repareren met originele reserveonderdelen. Hierdoor blijft de veiligheid van het gereedschap gewaarborgd.
b) Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende service-partners.

7) REPARATIE

WAARSCHUWING: Dit gereedschap moet op z'n standaard geplaatst worden wanneer het niet gebruikt wordt.

1. Dit apparaat kan gebruikt wor-

den door kinderen van 8 jaar en ouder, personen met een licha- melijke, zintuiglijke of mentale beperking, zonder ervaring en/of kennis zolang zij onder supervis- sie staan of instructies gekregen hebben over het gebruik van het apparaat op een veilige manier en de risico's begrijpen. Kinde- ren mogen niet met het apparaat spelen. Schoonmaak en onder- houd mogen niet door kinde- ren worden uitgevoerd zonder toezicht.

1. Stop nooit andere voorwerpen dan ∅12mm lijmpatronen van Rapid in de machine.
2. Verwijder nooit een lijmpatroon dat in de machine is geplaatst.
3. Het is normaal dat dit gereedschap erg warm wordt tijdens het gebruik. Dit is normaal en wijst niet op een probleem.
4. Hete oppervlakken: het mondstuk van het apparaat en de lijm kunnen een temperatuur bereiken van ongeveer 190°C. Raak het verwarmde mondstuk en de hete lijm niet aan. Vermijd elk contact met de huid. Als u zich verbrandt, moet u de brandwond onmiddellijk spoelen met koud water. Probeer een grote hoe-veelheid lijm nooit te verwijderen zonder medische bijstand.

5. Sommige materialen zijn warm-tegevoelig en kunnen worden beschadigd door het hete mondstuk of zelfs door de hete lijm. Indien mogelijk kunt u dit testen op een stuk materiaal dat u niet meer nodig hebt of op een verborgen gedeelte van het te repareren voorwerp.

6. Als u klaar bent met het gebruik van de machine, zet u de schakelaar uit en wacht u tot deze is afgekoeld. Dompel het lijmpistool nooit onder in water of andere vloeistoffen om het koelproces te versnellen. Laat het alleen aan de lucht afkoelen. Het lijmpistool dient op een afgesloten, droge en veilige plaats (gereedschapskist, lade, kast etc.) te worden bewaard.

7. Laat het lijmpistool niet on-beheerd achter terwijl het is ingeschakeld. Bescherm het lijmpistool tegen hitte, bijv. tegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

TECHNISCHE SPECIFICATIES

Gewicht excl. accu 380 g
Afmetingen excl. accu 193 x 57 x 231	L*W*H (mm)
Voltage 18 V
Temperatuur Zelfregulerend
Lijmpatronen Rapid ∅12mm
Opwarmtijd ca. 3 - 4 min

Aanbevolen type accu Power for all 2,5 Ah, 4,0 Ah, 6,0 Ah

Aanbevolen type oplader Power for all AL1810CV, AL1830CV, AL18V-20

	Toegestane omgevingstemperatuur
Tijdens opladen 0 to +35°C
Tijdens gebruik -20 to +50°C
Tijdens opslag	-20 to +50°C

Accu opladen

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig op met de oplader.

De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.

De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)" beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Het gereedschap werkt dan niet meer.

Druk na het automatisch uitschakelen van het elektrische gereedschap niet meer op de aan/uit-schake-laar. De accu kan anders beschadigd worden.

Neem de voorschriften ten aanzien van de afvalverwijdering in acht.

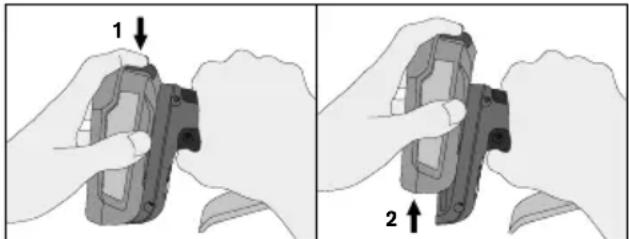

Accu verwijderen

Voor het verwijderen van de accu drukt u op de ont-

grendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik daarbij geen geweld.

Deze indicatie (C) bestaat uit vier rode LED's die de resterende capaciteit van de geplaatste accu aangeven. (Figuur 1)

De indicatie wordt ingeschakeld wanneer een accu in het gereedschap wordt geplaatst of de trekker wordt ingedrukt. Blijft 5 seconden zichtbaar.

Naarmate de resterende accucapaciteit afneemt, gaan er steeds minder LED's branden.

Zodra de resterende capaciteit onder de 6% is, begint één LED te knipperen.

FOUTMELDINGEN ACCU

Als er een fout in de accu wordt gedetecteerd, zullen de LED's (C) in plaats van de resterende capaciteit de volgende indicaties weergeven en zal het gereedschap niet werken. (Figuur 1)

Foutmeldingen accu
Foutmelding	Accu-indicator (Figuur 1.C) Oplossing
Accuspanning is kritiek laag	Een LED knippert gedurende 10 seconden		Accu moet binnenkort worden opgeladen
Accu is te warm	Alle LED's knipperen voor 10 seconden		Laat de accu voor gebruik de normale temperatuur bereiken
Accu niet herkend	Twee LED's knipperen voor 10 seconden		Gebruik de aanbevolen accu vermeld onder "Technische specifi caties"

Accu informatie
Type accu Gebruiksduur ca. (min.)
2.5 Ah 150
4.0 Ah 270
6.0 Ah 480

EIGENSCHAPPEN

1.A. Mondstuk
1.B. Schakelaar
1.C. Accu capaciteit indicator
2.D. LED-indicator
2.E. Lijm aanvoer
2.F. Trekker regelaar

LED-indicator (Fig 2.D.)
Schakelaar Groene LED Uitleg
OFF UIT Schakeld uit
ON Knipperend Warmt op
ON AAN	Klaar voor gebruik

INSTRUCTIES VOOR GEBRUIK

1. Zorg ervoor dat de accu is opgeladen en aange-

sloten is op het lijmpistool.

1. Zet de aan/uit-schakelaar aan.
2. Laat het gereedschap opwarmen tot de groene LED stopt met knipperen (ca. 3-4 minuten).
3. Plaats een lijmpatroon in de achterzijde van het gereedschap (Fig 2.E).
4. Wanneer het lijmpistool volledig is opgewarmd, trekt u rustig aan de trekker, tot het gesmolten materiaal uit het mondstuk begint te stromen. Laat de trekker los om de lijmstroom te stoppen.
5. Werk met de trekker regelaar en de trekker om de hoeveelheid en snelheid van de gesmolten lijm aan te passen (Fig 2.F).
6. Om het mondstuk te vervangen, moet het lijmpistool een beetje warm zijn maar uitgeschakeld. Draai het mondstuk los met handschoenen.
7. Om te vermijden dat dit lijmpistool verstopt raakt, moet u het toevoermechanisme en de smeltkamer vrijhouden van vuil en andere resten.
8. Bewaar ongebruikte lijmpatronen in een schone omgeving.
9. Trek het lijmpatroon niet uit de achterkant van het lijmpistool. Hierdoor kan het toevoermechanisme worden beschadigd of geblokkeerd. Als u een ander soort lijm wilt gebruiken, snijdt u het uitstekende uiteinde af en voert u de overgebleven lijm met het nieuwe lijmpatroon door het pistool.
10. Leg het opgewarmde lijmpistool niet op de zijde. Houd het verwarmde lijmpistool rechtop, op de metalen staander of werkbank, met het mondstuk naar beneden gericht.
11. Als er gesmolten lijm uit de ingang van de smelt-kamer is gelopen en deze het toevoermechanisme hindert, laat u het lijmpistool afkoelen en verwijdert u de blokkerende lijm voorzichtig.
12. Gebruik alleen lijm die word aanbevolen door Rapid.

13. Als u klaar bent, zet u de stroomschakelaar uit. In elk geval mag u nooit het volgende doen:

14. De trekker forceren voor het gereedschap is opgewarmd tot de bedrijfstemperatuur.

15. Hard op het lijmpatroon duwen. Probeer het nooit aan de achterzijde te verwijderen.
16. Reparatie van het lijmpistool, eventuele reparatiewerkzaamheden aan het lijmpistool dienen door de fabrikant of een door Rapid aangesteld servicecenter te worden uitgevoerd.

ONDERHOUD

1. erwijder de accu voordat u onderhoud pleegt
2. Houd het gereedschap, vooral het mondstuk, vrij van stof en vuil.
3. Reinig het gereedschap met een droge of vochtige doek. Gebruik NOOIT oplosmiddel.
4. Smeer de onderdelen NIET in met olie of vet.
5. Controleer of het gereedschap niet beschadigd is.

WAARSCHUWING!

Voer GEEN aanpassingen uit op het ge-reedschap of onderdelen hiervan en koppel

GEEN aparte hulpstukken aan. Als u dit wel doet, ontstaat het risico van persoonlijk letsel.

Als de kabel is beschadigd, dient deze te worden

vervangen door de fabrikant, servicepartner of vergelijkbaar gekwalifi ceerde personeel om gevaar te voorkomen.

GARANTIE

Garantie en reparatie onder garantie

Garantieperiode: Dit product wordt gedekt door een garantie van 2 jaar vanaf de aankoopdatum (origineel aankoopbewijs dient als bewijsstuk).

Garantiebepalingen: Alle punten aangehaald in dit document moeten volledig zijn nageleefd.

Reparatie onder garantie: De servicedienst van Rapid is de enige goedgekeurde dienst die dit gereedschap onder garantie mag repareren.

In geval van een eis gedekt door de garantie:

1 Retourneer het product in de originele verpakking bij de winkel of vakhandel waar u dit product hebt aangekocht.
2 Voeg het originele gedateerde aankoopbewijs toe aan het geretourneerde product.

Elke inbreuk op deze punten zal ertoe leiden dat RAPID de claim niet in overweging neemt onder de garantie van de fabrikant.

AFVOEREN VAN ACCU

Lege batterijen moeten uit het apparaat worden

verwijderd en veilig worden afgevoerd.

Accu's mogen niet bij het normale huisvuil worden gegooid, ze kunnen giftige zware metalen bevatten en vallen onder de regelgeving voor gevaarlijk afval.

Deponeer gebruikte accu's daarom bij een plaatselijk inzamelpunt.

2012/19/EU

Afgedankte elektrische en elektronische apparatuur (AEEA)

Elektrische en elektronische apparaten bevatten materialen en stoffen die schadelijke effecten kunnen hebben op de menselijke gezondheid en het milieu. Dit symbool op het apparaat, de accessoires of verpakking, geeft aan dat dit apparaat niet mag worden gezien als ongesorteerd huishoudelijk afval, maar apart moet worden ingezameld!

Lever het apparaat in bij een inzamelpunt voor de recycling van elektrisch afval en elektronische apparatuur binnen de EU. Door dit apparaat op de juiste wijze af te voeren, helpt u mogelijke gevaren voor het milieu en de volksgezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste behandeling van afgedankte apparatuur. De recycling van materialen draagt bij aan het behoud van onze natuurlijke hulpbronnen

BGX500
