PRO EG340 - Lijmpistool RAPID - Gratis gebruiksaanwijzing en handleiding

Producttype	Lijmpistool
Merk	Rapid
Model	PRO EG340
Elektrisch vermogen	220 W
Temperatuurbereik	120 - 220 °C
Temperatuurregeling	Thermostaat
Diameter lijmstaven	12 mm
Opwarmtijd	Ongeveer 3 tot 5 minuten
Voeding	Netstroom (230 V)
Garantie	2 jaar
Belangrijkste functies	Temperatuurregeling, trekker, vervangbare spuitmond
Onderhoud	Reinig het toevoermechanisme en de smeltkamer
Veiligheid	Ruststand, niet onderdompelen, niet de hete spuitmond aanraken
Aanbevolen lijmstaf type	Rapid Ø 12 mm

Veelgestelde vragen - PRO EG340 RAPID

Hoe gebruik ik het lijmpistool PRO EG340?

Sluit het apparaat aan, het rode lampje gaat branden. Wacht 3 tot 5 minuten opwarmtijd. Steek een lijmstaf aan de achterkant in. Druk langzaam de trekker in totdat de lijm uit de spuitmond stroomt. Stel de temperatuur in tussen 120 en 220 °C afhankelijk van het materiaal.

Welke temperatuur kiezen voor welk materiaal?

De temperatuur wordt ingesteld van 120 tot 220 °C. Voor warmtegevoelige materialen gebruikt u een lage temperatuur. Voor sterke materialen zorgt een hoge temperatuur voor een betere hechting. Test altijd op een reststuk materiaal.

Hoe vervang ik de spuitmond?

Haal de stekker uit het pistool en laat het afkoelen. Draag handschoenen, schroef de spuitmond los. Reinig indien nodig de smeltkamer. Schroef een nieuwe spuitmond vast zonder te strak aan te draaien. Vervang de spuitmond niet als het koud is.

Wat te doen als de lijm te veel druppelt?

Vervang de spuitmond. Als het probleem aanhoudt, controleer of de temperatuur niet te hoog is. Zorg ervoor dat de spuitmond goed vastzit. Als verkoolde lijm verstopt, voer dan een reinigingsproces uit.

Hoe het pistool na gebruik reinigen?

Haal de stekker uit het apparaat en laat het afkoelen. Reinig de buitenkant met een droge doek. Voor de binnenkant: laat hete lijm weglopen op een wegwerpbare ondergrond. Reinig het toevoermechanisme van resten.

Wat te doen als de lijmstaf niet ingaat?

Controleer of de staf een diameter van 12 mm heeft en van het merk Rapid is. Steek nooit andere voorwerpen dan staven in. Als het mechanisme verstopt is, verwarm het apparaat en duw voorzichtig met een nieuwe staf.

Kan het pistool door kinderen worden gebruikt?

Ja, vanaf 8 jaar onder toezicht van een volwassene. Kinderen mogen niet met het apparaat spelen. Buiten bereik houden van kinderen jonger dan 8 jaar.

Hoe het pistool reinigen bij verkoolde lijm?

Haal de stekker eruit, verwijder de spuitmond (let op hitte), plaats het pistool op zijn standaard, sluit het aan en laat de gesmolten lijm weglopen. Druk lichtjes op de trekker om de doorstroming te vergemakkelijken. Vervang de spuitmond.

Wat te doen als de trekker vastzit?

Forceer nooit. Sluit het apparaat aan en verwarm het gedurende ongeveer 15 minuten. Druk af en toe zachtjes op de trekker. Als het nog steeds vastzit, verwijder de spuitmond en voer een reinigingsproces uit zoals beschreven in de handleiding.

Hoe het lijmpistool opbergen?

Na gebruik de stekker eruit halen en volledig laten afkoelen. Berg het op in een droge, afgesloten en veilige plaats (gereedschapskist, lade). Leg het nooit op zijn kant als het heet is; gebruik de metalen standaard.

GEBRUIKSAANWIJZING PRO EG340 RAPID

Bedieningsvoorschriften - vertaling van het origineel

Technische eigenschappen

Afmetingen (bxhxd) 21 × 26.5 × 5 cm

Gewicht: 0,7

Bedrijfsspanning: 220V - 240V

50 Hz

Veiligheidsinstructies

Lees de veiligheidsregels en -instructies nauwgezet door voor u deze machine gezruikt.

WAARSCHUWING! Het lijmpistol moet rechtop, op de steun geplaatst

worden wanseer deze nicht in gebruik is.

• Dit apparaat is nicht bedoeld om te worden gebruikt door Personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij ze onder supervisie staan of instructies hebben gekreten over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun verilgheid. Kinderen要去en onder toezicht zichn om te garanderen dat ze Niet met het apparaat spelen.

• Gebruik of bewaar deze machine Niet in een vochtige

omgeving. Plaats de machine Niet op een plaats waar er water op kan spatten. Stel de machine Niet bloot aan extreme temperatuurschommelingen tijdens of onmiddelijk na gebruik.

• Gebruik de machine alleen binnenshuis, op een schoon en droog werkoppervlak. Buitensporig veel stof en vuil kan de levensduur van dit gereedschap verkorten.
• Trek nooit aan het snoer om de stekker van de machine uit het stopcontact te trekken.
• Als het netsnoer beschadigd of gesneden is, moet u de stekker onmiddelijk uit het stopcontact trekken en mag u de machine nicht gebruiken. De machine要去 worden verrangen door de fabrikant ofijken servicevertegenwoordiger of een evenwaardig gekwalificeerd persoon, om alle gevaar te vermijden.
  Trek de stekker uit het stopcontact wonneer u de machine nicht gebruikt en voor u onderhoudswerkzaamhedenuitvoert (onderhoud, reinigen enz.).
• Controller steeds dat het apparaat verbonden is met een geaard stopcontact.
• Wonneer u een verlengsnoer gebruikt, moet u controlleden dat dit snoer goed werkt en dat het geaard is.
• Gebruik het gereedschap nooit als het op de een of andere manier beschadigd is.
• Stop nooit andere voorwerpen

dan 12 mm lijmpatronen van Rapid in de machine.

• Verwijder nooit een lijmpatroondat in de machine is geplaatst.
• Het is normal dat dit gereedschap erg warm wordtijdens het gebruik. Dit is normalen wijst Niet op een probleem.
  Hete oppervlakken: het mondstuk van het apparaat en de lijm+kennen temperatuur bereiken van ongeveer 230^ Raak het verwarmde mondstuk en de hete lijm Niet aan. Vermijd elk contact met de huid. Als u zich verbrandt, moet u de brandwond ommiddelijk spoelen met koud water. Probeer een grote hoeveelheid lijm nooit te verwijderen zonder medische bijstand.
• Houd kinderen uit de buurt. Kinderen mogen dit lijmpistool nicht gebruiken.
• Wanner er u dit apparaat gebruikt op een hoogte, moet u alle nodsige voorzorgsmaatregelen treffen om ervoor te zorgen dat de lijm Niet op een gebruiker of op een voorwerp kan druipen. Zorg ervoor dat u voldoende bescherming draagt (huid, ogen).
• Sommige materialen zijn warmtegevoelig en{kunnen worden beschadigd door het hete mondstuk of zelfs door de hete lijm. Indien möglichkCNT u dit testen op een stuk materiaal dat u Niet更是 nodig hebt of op een verborgen gedeelte van het te repareren voorwerp.
• Blijf steeds alert. Houd de

aandacht bij uw werk. Kijk uit voor eventuele hete lijm die van uw project af druipt. Gebruik uw gezond verstand. Gebruik dit lijmpistool Niet wanner u moe bent. Gebruik het lijmpistool nicht wanner u onder de invloed bent van alcohol of andere drugs die uw fysieke möglichkheden können beperken.

• Wanner u klaar bent met de machine, trekt u de stekker uit het stopcontact en wacht u tot de machine is afgekoeld. Dompel het lijmpistool nooit onder in water of andere vloeistoffen om het sneller af te koelen. Laat het alleen aan de lucht drogen. Het lijmpistool要去 worden bewaard op een gesloten, droge en veiligeplaats (gereedschapskist, lade, kast enz.).

Instructies voor gebruik

• Steek de stekker van het lijmpistol in een geschikt stopcontact. Het rode lampje betekent dat het apparaat is ingeschakeld.
• Laat het gereedschap ongeveer 3 tot 5 minuten opwarmen. Voereen lijmpatroon in de achterkant van het gereedschap.
• Wanner het lijmpistool volledig is opgewarmed, trekt u rustig aan de trekker, tot het gesmolten materiaaluit het mondstuk begint te stromen. Laat de trekker los om de lijmastroom te stoppen.

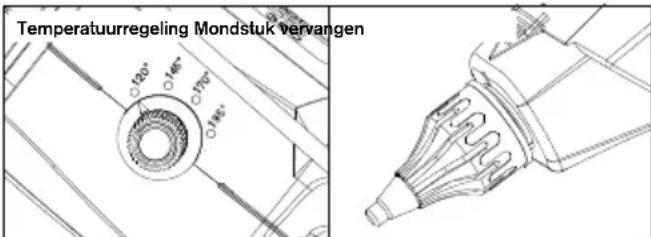

  Stel de temperatuurknop in om de bedrijfstemperatuur aan te passen:tussen 120 - 220^
  Werk met de trekker van het lijmpistool om de hoeveelheid

lijm en de snelheid van het lijmpatroon aan te passen.

• Om het mondstuk te verrangen要去 het lijmpistool een beetje warmং发展格局.
• Draag handschoenen om het mondstuk los te schroeven.

Defecten en oplossingen

• Om te vermijden dat dit lijmpistool verstopt raakt, moet u het

toevoermechanisme en de smeltkamer vrijhouden van vuil en andere resten.

• Bewaar ongebruekte lijmpatronen in een schone omgeving.
  Trek het lijmpatroon Nietuit de achterkant van hetlijmpistool. Hierdoor kan hettoevoermechanisme wordenbeschadigd of geblokkeerd.

Als u een ander soort lijm wilt gebruiken, snijdt u hetuitstekende uiteinde af en voert u de overblijvende lijm met het neue lijmpatroon door het pistool.

Leg het opgewarmde lijmpistool Niet op de zijde. Houd het verwarmde lijmpistool rechtop, op de metalen staander of werkbank, met het mondstuk maar beneden gericht.
- Als er gesmolten lijm uit de ingang van de smeltkamer is gelopen en deze het

toevoermechanisme hindert,
laat u het lijmpistool afkoelen en verwijdert u de blokkerende lijm voorzichtig.

• Vervang het mondstuk als er te veel lijm uit druipt. Probeer het mondstuk Niet te verrangen als de lijm is afgekoeld. Om het mondstuk te verrangen, moet het lijmpistool worden opgewarmd tot de lijm voldoende zacht is om het mondstuk te verwijderen (duurt ongeveer 1 minuut). Draag handschoenen om het oude mondstuk te verwijderen. Spoel de lijm door het lijmpistool om de smeltkamer te reinigen. Vervang door een新模式kamers en deits. Span aan tot het goed past. Span het mondstuk Niet te hard aan.

• Houd de buitenkant van het lijmpistool schoon.

• Gebruik alleen de soorten lijm die worden aanbevolen door Rapid.

• Het gereedschap te lang ingeschakeld latent zonder het te gebruiken, kan leiden tot risico's. Onnodig oververhitten gedurende een langeperiode zonder gebruik, kan negatieve gevolgen hebben, afhankelijk van de tijdsduur en het gebruikte soort lijm:

• Het lijmpatroon aan de** achterkant van het gereedschap kan smelten en zich worden of het lijmpatroon kan zich zelfs vasthechten rond de ingang van de verwarmingsinrichting. In dit geval kan het longer duren en moeilijkerং om uw gereedschap op te starten voor verder gezruik.

Bij een dergelijk probleem raadt

Rapid aan dat u deze stappen volgt:

• Steek de stekker van het gereedschap in het stopcontact en LAST het ongeveer een kwartier opwarmen.
• Begin de lijm door te duwen door af en toe rustig aan de trekker te trekken. Laat het gereedschap verder opwarmen en herhaal deze actie tot het deblokkeert. Deijd nodig voor deblokkeren kan langer of korter�, afhankelijk van: Het soort en de samenstelling van de lijm die werk gebruikt en deijd dat het gereedschap onnodig werk opgewarmd, zonder te worden gebruikt om te lijmen.

Als het gereedschap nog steeds moeilijk opstart na deze actie:

• Verwijder het mondstuk. Let op: het apparaat kan heetijken.
• Plaats het gereedschap op de staander. Laat de stekker in het stopcontact zitten en houd het apparaat warm.
• Reinig het gereedschap door de hete lijm er door middel van de zwaartekracht uit te laten druipen op een houder die wegegooid kan worden (opvangbak, papier, karton, ...).
• Begin de lijm door te duwen door af en toe zachtjes aan de trekker te trekken. Laat het gereedschap verder opwarmen en herhaal deze actie tot het deblokkeert. Trek

een paar keer aan de trekker om ervoor te zorgen dat alle oude lijm uit het gereedschap is en dat het helemaal leeg is.

• Afhankelijk van de aard en de samenstelling van de gebruike lijm, kan de lijm verkolen wonneer deze te lang in gesmolten vom in het gereedschap blijt zitten. De verkoolde lijm begint het mondstuk te blokkeren en leidt er als dusdanig toe dat de lijm lekt maar de achterkant van het gereedschap, wat op lange termijn ernstige gevolgen kan hebben, zoals het blokkeren van het systeme vooraan of het breken van het verwarmingssysteme. In dit geval(Int) u het volgende doen:

• Verwijder het mondstuk. Let op: het apparaat kan heetijken.

• Plaats het gereedschap op de staander. Laat de stekker in het stopcontact zitten en houd het apparaat warm.
• Reinig het gereedschap door de hete lijm er door middel van de zwaartekracht uit te laten druipen op een houder die wegegooid kan worden (opvangbak, papier, karton, ...).
• Voer een新产品 lijmpatroon in en trek zachtjes aan delekker.

• Trek een paar keer aan de trekker om ervoor te zorgen dat alle oude lijm uit het gereedschap is en dat het helemaal leeg is.

• Vervang door een neue mondstuk.

In elk geval mag u nooit het volgende doein:

• De trekker forceren voor het gereedschap is opgewarmd tot de bedrijfstemperatuur.

• Hard op het lijmpatroon duwen. Probeer het nooit zichteraan te verwijderen.

• Reparatiewerkzaamheden aan het lijmpistool mogen alleen worden uitgevoerd door gekwalifi ceerd personeel.

• Als het netsnoor beschadigd is, moet het worden verrangen door de fabrikant, de servicevertegenwoordiger van de fabrikant of een evenwaardig gekwalifi ceerd persoon, om alle gevaar te vermijden.

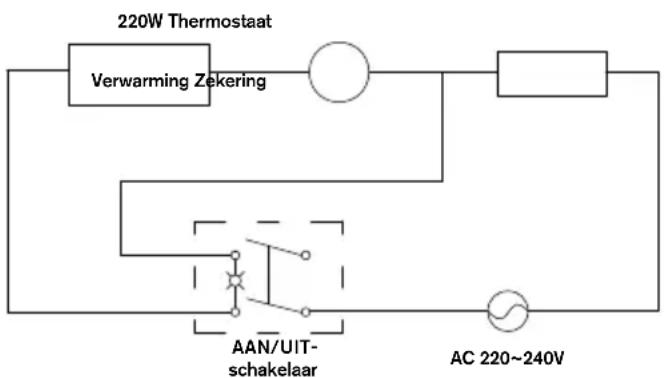

Bedradingsschema

MILIEU

Apart inzamelen. Elektrisch gereedschap nooit bij het huishoudelijk afval

aanbieden! Volgens de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur要去 elektrisch gereedschap aan het einde van de levensduur bij een special inzamelpunt worden ingeleverd voor recycling.

Garantie en reparatie onder garantie

Garantipeiode: Dit product wordt gedekt door een garantie van 2aar vanaf de aankoopdatum (origineel aankoopbewijs dient als bewijsstuk).

Garantiebepalingen: Alle punten aangehaald in dit document要去en volledig�zijn nageleefd.

Reparatie onder garantie: De servicededienst van Esselte-Rapid is de enige goedgekeurde Dienst die dit gereedschap onder garantie mag repareren.

In geval van een eis gedekt door de garantie:

1 Retourneer het product in de origineverpakking bij de winkel ofvakhandel waar u dit product hebtaangekocht.
2 Voeg het originele gedateerde aankoopbewijs toe aan het geretourneerde product.

Elke inbreuk op deze punten
zal ertoe leiden dat RAPID
de claim nicht in overweging
neemt onder de garantie van
de fabrikant.

INCOLLATRICE ELETTRICA:EG340
