PRO EG340 - Lim pistol RAPID - Gratis bruksanvisning och manual

Produkttyp	Limpistol
Märke	Rapid
Modell	PRO EG340
Strömförbrukning	220 W
Temperaturområde	120 - 220 °C
Temperaturreglering	Termostat
Limstiftsdiameter	12 mm
Uppvärmningstid	Cirka 3 till 5 minuter
Strömförsörjning	Nätansluten (230 V)
Garanti	2 år
Huvudfunktioner	Temperaturinställning, avtryckare, utbytbart munstycke
Underhåll	Rengör matningsmekanism och smältkammare
Säkerhet	Vilostativ, doppa inte, rör inte varmt munstycke
Rekommenderad stifttyp	Rapid Ø 12 mm

Vanliga frågor - PRO EG340 RAPID

Hur använder man limpistolen PRO EG340?

Anslut apparaten, den röda lampan tänds. Vänta 3 till 5 minuters uppvärmning. Sätt in en limstift bakifrån. Tryck långsamt på avtryckaren tills limmet rinner ur munstycket. Ställ in temperaturen mellan 120 och 220 °C beroende på material.

Vilken temperatur väljer man för vilket material?

Temperaturen ställs in mellan 120 och 220 °C. För värmekänsliga material, använd låg temperatur. För motståndskraftiga material ger hög temperatur bättre vidhäftning. Testa alltid på en materialbit.

Hur byter man munstycke?

Koppla bort pistolen och låt den svalna. Använd handskar, skruva loss munstycket. Rengör smältkammaren vid behov. Skruva fast ett nytt munstycke utan att dra åt för hårt. Byt inte munstycke när det är kallt.

Vad gör man om limmet droppar för mycket?

Byt munstycke. Om problemet kvarstår, kontrollera att temperaturen inte är för hög. Se till att munstycket är ordentligt åtdraget. Om förkolnat lim täpper till, gör en rengöringsspolning.

Hur rengör man pistolen efter användning?

Koppla bort apparaten och låt den svalna. Rengör utsidan med en torr trasa. För insidan, spola ut varmt lim genom att låta det rinna ut på ett engångsunderlag. Rengör matningsmekanismen från rester.

Vad gör man om limstiften inte går in?

Kontrollera att stiften är av diameter 12 mm och märke Rapid. Sätt aldrig in andra föremål än stift. Om mekanismen är blockerad, värm upp apparaten och tryck försiktigt med ett nytt stift.

Kan pistolen användas av barn?

Ja, från 8 år under övervakning av en vuxen. Barn ska inte leka med apparaten. Håll borta från barn under 8 år.

Hur spolar man rent pistolen vid förkolnat lim?

Koppla bort, ta bort munstycket (observera värme), placera pistolen på sitt stativ, anslut den och låt smält lim rinna ut. Tryck lätt på avtryckaren för att underlätta flödet. Byt munstycke.

Vad gör man om avtryckaren är blockerad?

Försök aldrig med våld. Anslut apparaten och värm den i cirka 15 minuter. Tryck försiktigt på avtryckaren med jämna mellanrum. Om fortfarande blockerad, ta bort munstycket och spola som beskrivs i manualen.

Hur förvarar man limpistolen?

Efter användning, koppla bort och låt den svalna helt. Förvara den på en torr, stängd och säker plats (verktygslåda, låda). Lägg den aldrig på sidan när den är varm; använd dess metallstativ.

BRUKSANVISNING PRO EG340 RAPID

Läs sakerhetsreglerna och sakerhetsinstruktionerna innan du anvander verktyget.

WARNING! Detta

verktyg maste placeras i medfoljande stall nar det ej anvands.

• Verktyget är inte avsett att användas av personer, varken vuxna eller barn, med reducerade fysiska eller mentala egenskaper eller personer med bristande erfarenhet eller kunskap om deinte övervakas av en person som är ansvarig För sakerheten och attbruksanvisningarna följs. Barn skaalldtid hallas under uppsikt sö att de inte leker med verktyget.
• Använd eller fövara inte verktyget i fuktig miljö. Placera inte verktyget)där det kan blinedstänkt av vatten. Utsätt detinte for extrema temperatursvängningar vid användning eller direkt after användningen.
• Använd bara verktyget inomhus på rena, torra arbetsytor. Mycket damm och smuts kan minska

verktygets livslängd.

• Koppla inte bort verktyget fran eluttaget genom att dra i kabeln.
• Om strömkabeln är skadad eller av tar du omedelbart ut kontakten ur eluttaget och slutar använda verktyget. Kabeln måste bytas ut av tillverkaren, att serviceombud ihrer liknande kvalificerad person För att undvika fara.
• Koppla bort verktyget från strömmenär det inte används, före service (underhäll, rengöring o.s.v.)
• Kontrollera alltid att verktyget ar anslutet till ett jordat uttag.
• Om du anvanderen förlängningskabel kontROLLERar du att den är hel och att den har en jordadkontakt.
• Använd aldrig verktyget om det är skadat.
  Satt aldrig in andra objekt an Rapids limstavar 0 12 mm i verktyget.
• Ta aldrig ut en limstav som har satts in.
  EVA-lim kan forvaras under obestamd tid i ett kallt verktyg och smaltas om genom att verktyget varms upp. Anvand bara rekommanderade lim i limpistolen.
• Verktyget blir varmt när det används. Det ar normalt och utgör inte ett fel.
  Heta ytor: verktygets munstycke och limmet kan na en temperatur pa ungefär 230^ Undvik att rora

vid det heta munstycket och limmet. Undvik all hudkontakt. Om du bränner dig kyler du omedelbart av brännskadan med kallt vatten. Försök aldrig att ta bort en stor kvantitet limutan medicinsk hjälp.

• Verktyget skara varu utom räckhäll for barn. Barn sk inte använda limpistolen.
• Om du limmar högt upp ser du till att limmet inte rinner ned på dig aller på nagot foremål. Använd utrustning som skyddar hud och ögon.
  Vissa material ar varmekanslga och kan skadas av det heta munstycket aller limmet. Prova forst pa en bit lost material aller pa en plats som inte syns pa objektet, om det ar möjligt.
• Var uppmärksam. Var uppmärksam på det du häller på med. Akta dig För lim som droppar. Använd sunt fornuft. Använd inte verktyget;när du är trött. Använd det heller inte om du har druckit alkohol eller tagit andra droger eller mediciner som påverkar omdömet uller rörligeheten.
  När du är klar med verktyget kopplar du bort det fran eluttaget och vanttar tills det har svalnat. Lagg aldrig verktyget i vatten aller annan vatska for att lata det svalna. Låt det bara svalna i luft. Förvara lmpistolen på en söker och torr plats (verktygslåda, låda, skap eller liknande).

Bruksanvisning

• Koppla limpistolen till ett eluttag.
  När det lyser röttt ar strömmen pa.

• Låt verktyget värmas upp i ungefär 3-5 minutes. Sätt in en limstav i baksidan av verktyget.
  När pistolen ar uppvärmd trycker du langsamt på avtryckaren tills det smälta limmet börjar rimna frän munstycket. Slapp avtryckaren nar limmet skasluta rimna.

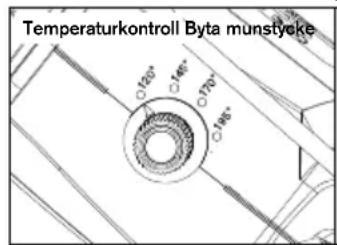

• Ställ in temperaturknappen när du vill justera driftstemperaturen mellan 120-220 °C.
• Arbeta med avtryckaren när du behöver justera limfl ödet och limstavens hastigkeit.

När du vill byta munstycket skalimpistolen vara en aning varm,men bortkopplad fran eluttaget.
- Skruva bort munstycket. Använd handskar.

Problem och Lösningar

Undvik att limpistolen sats genom att halla matningsmekanismen och smaltbehallaren fri fran smuts och skrap.
- Använd obegagnade limstavar i en ren miljö.
- Dra inte ut en limstav** från limpistolens baksida. Matningsfunktionen kan skadas. Om du måste byta limtyp skär du av den utstickende delen av limstaven och matar ut det Återstäende limmet med hjälp av den nya limstaven.
Lagginte den varma limpistolen
pasiadan.Hall den varma pistolen

i upprätt lage i metallstället aller på arbetsbängen med munstycket nedàt.

• Om smalt lim har kommt ut fran smaltbehållarens ingäng ochkommen i kontakt med matningsmekanismen later du limpistolen svalna och sedan tar du försiktigt bort limmet som sitter i vägen.
• Byt ut munstycket om lim droppar i omfattande grad. Forsok inte att byta munstycket nar limmet ar kallt. När du byter munstycket måste pistolen varmas upp tills limmet ar tillräckligt mjukt for att munstycket ska kunna tas bort (det tar ungefär en minut). Ta bort det gamla munstycket. Använd handskar. Mata lim genom pistonen for att rengörasmaltbehällaren. Sätt dit ett nytt munstycke. Dra at det tills det sitter fast. Dra inte at det for hårt.
• Hall limpistolens utsida ren.
• Använd inte annat lim an södant som rekommenderas av Rapid

• Att lämna verktyget pāslaget under en langre tid kan vara farligt. Uppvärmning under en lang tid av overksamhet kan fā allvarliga följder, beroende på tiden och limtypen:

• Limstaven smälter eller blir mjuk på verktygets baksida. Limstaven kan också fastna i isoleringsuttaget vid ingängen till värmevakten. I det här fallet tar det langre tid och blir svårare att starta om verktyget. Om detta skulle inträffa rekommanderer Rapid att du gör sö här:

• Koppla in verktyget i eluttaget och värm upp det i ungefär 15 minutes.

• Börja med att trycka ut limmet genom att då och då försiktigt trycka på avtryckaren. Fortsätt att värma upp verktyget och upprepa Åtgården tills stoppet försvinner. Det kan ta olika lang tid att få bort stoppet beroende på: Limtypen och limmets sammansätting och hur lang tid verktyget har värms upputan att användas.
• Om det ar svart att starta verktyget after atgarden:
• Ta bort munstycket. Tänk på att verktyget ar varmt.
• Placera verktyget i stället. Lämna det med strömmen på och uppvärmt.
• Rensa verktyget genom att lata det varma limmet rimna ut med hjälp av tyngdkraften på ett underlag som går att slänga bort (behällare, papper, kartong o.s.v.).
• Börja med att trycka ut limmet genom att då och då försiktigt trycka på avtryckaren. Fortsätt att varma upp verktyget och upprepa Åtgården tills stoppet försvinner. Tryck på avtryckaren nagra gangen och försäkra dig om att det gamla limmet har rensats bort helt och hallet.
  Limmet förkolnar, beroende på limmets sammansätting, om limmet Förblir smältne i verktyget für länger. Om detta intraffar sätts munstycket igen och det leder till at limmet

stelnar bakat i verktyget. Det leder på lang sikt till allvarlaga konsekvenser, till exempel stopp i systemet aller att upphettningssystemet går sönder.

Om detta intraffar:

• Ta bort munstycket. Tänk på att verktyget ar varmt.
• Placera verktyget i stallet. Lämna det med strömmen på och uppvärmt. - Rensa verktyget genom att lata det varma limmet rimna ut med hjälp av tyngdkraften på ett underlag som går att slänga bort (behällare, papper, kartong o.s.v.).
• Sätt in en ny limstav och tryck fösiktigt på avtryckaren.
• Tryck på avtryckaren nagra gangen och försäkra dig om att det gamla limmet har rensats bort helt och hallet.
• Byt ut munstycket mot ett nytt.

Gör aldrig námgot av följande:

• Tryck på avtryckaren innan verktyget har värms upp till arbetstemperaturen

• Tryck hårt på limstaven, fösök att dra ut limstaven från baksidan.

• Endast kvalifi cerad personal skau tfora reparationer pa limpistolen.

• Om strömkabeln År skadad måste den bytas av tillverkaren, tillverkarens serviceorganisation erer en annan kvalifi cerad person for att undvika fara.

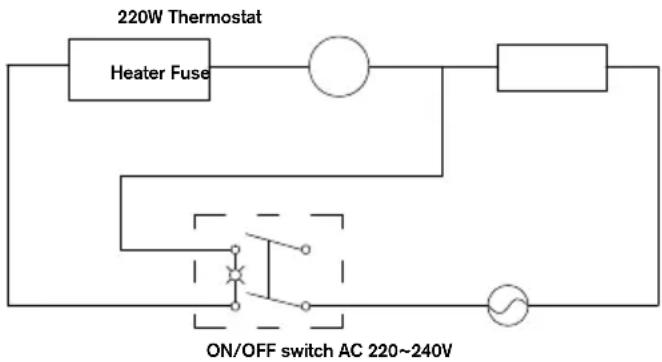

Electric wiring diagram

MILJÖ

Avfallssorting. Kasta inte elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av elektriselektronisk utrustning.

När verktyget maste kastas skadet Återvinnas på en särskildavfallsanlaggning.

Garanti och garantireparationer

Garantiperiod: Produktopen omfattas av en garanti på två ar frän inköpsdatumet (originalkvittot gäller).

Garantivillkor: Alla punkter i det här dokumentet måste ha följts.

Garantireparationer: EsselteRapids serviceorganisation forefterforsaljning ar den endaorganisationen som far utforagarantireparationer pa verktyget.

Omett krav skulle stallas under garantitiden:

1 Returnera Produkten i originalforpackningen till forsalningsstallet
2 Bifoga originalkvittot
