BRUKSANVISNING PRO EG360 RAPID

PT Elektrisk smältlimpistol

SE Elektrisk limpistol

DK Elektrisk smeltelimpistol

Bruksanvisning - översättning av den ursprungliga

Tekniska egenskaper

Mätt (B×H×D)	21 × 26.5 × 5 cm
Vikt:	0.7	kg
Arbetsspänning:	220-240 V~, 50 Hz
Märkeffekt:	300 W
Temperatur:	120-230	°C
Styrning:	Termostat
Limstavar:	Rapid ∅ 12 mm

Säkerhetsinstruktioner

Läs säkerhetsreglerna och säkerhetsinstruktionerna innan du använder verktyget.

WARNING! Detta verktyg måste placeras i medföljande ställ när det ej används.

• Verktyget är inte avsett att användas av personer, varken vuxna eller barn, med reducerade fysiska eller mentala egenskaper eller personer med bristande

erfarenhet eller kunskap om de inte övervakas av en person som är ansvarig för säkerheten och att bruksanvisningarna följs. Barn ska alltid hållas under uppsikt så att de inte leker med verktyget.

• Använd eller förvara inte verktyget i fuktig miljö. Placera inte verktyget där det kan bli nedstänkt av vatten.
  Utsätt det inte för extrema temperatursvängningar vid användning eller direkt efter användningen.

- Använd bara verktyget inomhus på rena, torra arbetsytor. Mycket damm och smuts kan minska verktygets livslängd.

- Koppla inte bort verktyget från eluttaget genom att dra i kabeln.

- Om strömkabeln är skadad eller av tar du omedelbart ut kontakten

ur eluttaget och slutar använda verktyget. Kabeln måste bytas ut av tillverkaren, ett serviceombud eller liknande kvalificerad person för att undvika fara.

- Koppla bort verktyget från strömmen när det inte används, före service (underhåll, rengöring o.s.v.)

- Kontrollera alltid att verktyget är anslutet till ett jordat uttag.

- Om du använder en förlängningskabel kontrollerar du att den är hel och att den har en jordad kontakt.

- Använd aldrig verktyget om det är skadat.

- Sätt aldrig in andra objekt än Rapids limstavar ∅ 12 mm i verktyget.

- Ta aldrig ut en limstav som har satts in.

- EVA-lim kan förvaras under obestämd tid i ett kallt verktyg och smältas om genom att verktyget värms upp. Använd bara rekommenderade lim i limpistolen.

- Verktyget blir varmt när det används. Det är normalt och utgör inte ett fel.

- Heta ytor: verktygets munstycke och limmet kan nå en temperatur på ungefär 230 °C. Undvik att röra vid det heta munstycket och limmet. Undvik all hudkontakt. Om du bränner dig kyler du omedelbart av brännskadan med kallt vatten. Försök aldrig att ta bort en stor kvantitet lim utan medicinsk hjälp.

- Verktyget ska vara utom räckhåll för barn. Barn ska inte använda limpistolen.

- Om du limmar högt upp ser du till att limmet inte rinner ned på dig eller på något föremål. Använd utrustning som skyddar hud och ögon.

- Vissa material är värmekänsliga och kan skadas av det heta munstycket eller limmet. Prova först på en bit löst material eller på en plats som inte syns på objektet, om det är möjligt.

- Var uppmärksam. Var uppmärksam på det du håller på med. Akta dig för lim som droppar. Använd sunt förnuft. Använd inte verktyget när du är trött. Använd det heller inte om du har druckit alkohol eller tagit andra droger eller mediciner som påverkar omdömet eller rörligheten.

- När du är klar med verktyget kopplar du bort det från eluttaget och väntar tills det har svalnat. Lägg aldrig verktyget i vatten eller annan vätska för att låta det svalna. Låt det bara svalna i luft. Förvara limpistolen på en säker och torr plats (verktygslåda, låda, skåp eller liknande).

Bruksanvisning

- Koppla limpistolen till ett eluttag. När det lyser rött är strömmen på.

- Låt verktyget värmas upp i ungefär 3–5 minuter. Sätt in en limstav i baksidan av verktyget.

- När pistolen är uppvärmd trycker du långsamt på avtryckaren tills det smälta limmet börjar rinna från munstycket. Släpp avtryckaren när limmet ska sluta rinna.

- Ställ in temperaturknappen när du vill justera driftstemperaturen

mellan 120–230 °C.

- Arbeta med avtryckaren när du behöver justera limfl ödet och limstavens hastighet.

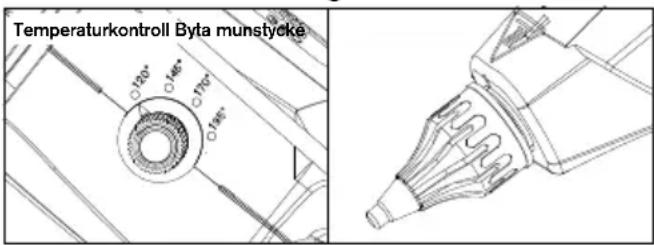

Temperaturkontroll Byta munstycke

• När du vill byta munstycket ska limpistolen vara en aning varm, men bortkopplad från eluttaget.
• Skruva bort munstycket. Använd handskar.

Problem och lösningar

• Undvik att limpistolen sätts igen genom att hålla matningsmekanismen och smältbehållaren fri från smuts och skräp.
• Använd obegagnade limstavar i en ren miljö.
• Dra inte ut en limstav från limpistolens baksida. Matningsfunktionen kan skadas. Om du måste byta limtyp skär du av den utstickande delen av limstaven och matar ut det återstående limmet med hjälp av den nya limstaven.
• Lägg inte den varma limpistolen på sidan. Håll den varma pistolen i upprätt läge i metallstället eller på arbetsbänken med munstycket nedåt.

• Om smält lim har kommit ut från smältbehållarens ingång och kommit i kontakt med matningsmekanismen låter du limpistolen svalna och sedan tar du försiktigt bort limmet som sitter i vägen.

• Byt ut munstycket om lim droppar i omfattande grad. Försök inte att byta munstycket när limmet är kallt. När du byter munstycket måste pistolen värmas upp tills limmet är tillräckligt mjukt för att munstycket ska kunna tas bort (det tar ungefär en minut). Ta bort det gamla munstycket. Använd handskar. Mata lim genom pistolen för att rengöra smältbehållaren. Sätt dit ett nytt munstycke. Dra åt det tills det sitter fast. Dra inte åt det för hårt.

- Håll limpistolens utsida ren.

- Använd inte annat lim än sådant som rekommenderas av Rapid

- Att lämna verktyget påslaget under en längre tid kan vara farligt. Uppvärmning under en lång tid av overksamhet kan få allvarliga följder, beroende på tiden och limtypen:

* Limstaven smälter eller blir mjuk på verktygets baksida. Limstaven kan också fastna i isoleringsuttaget vid ingången till värmevakten. I det här fallet tar det längre tid och blir svårare att starta om verktyget. Om detta skulle inträffa rekommenderar Rapid att du gör så här:

• Koppla in verktyget i eluttaget och värm upp det i ungefär 15 minuter.
• Börja med att trycka ut limmet genom att då och då försiktigt trycka på avtryckaren. Fortsätt att värma upp verktyget och upprepa åtgården tills stoppet försvinner. Det kan ta olika lång tid att få bort stoppet

beroende på: Limtypen och limmets sammansättning och hur lång tid verktyget har värmts upp utan att användas.

• Om det är svårt att starta verktyget efter åtgärden:
• Ta bort munstycket. Tänk på att verktyget är varmt.
• Placera verktyget i stället. Lämna det med strömmen på och uppvärmt.
• Rensa verktyget genom att låta det varma limmet rinna ut med hjälp av tyngdkraften på ett underlag som går att slänga bort (behållare, papper, kartong o.s.v.).
• Börja med att trycka ut limmet genom att då och då försiktigt trycka på avtryckaren. Fortsätt att värma upp verktyget och upprepa åtgärden tills stoppet försvinner. Tryck på avtryckaren några gången och försäkra dig om att det gamla limmet har rensats bort helt och hållet.

* Limmet förkolnar, beroende på limmets sammansättning, om limmet förblir smält inne i verktyget för länge. Om detta inträffar sätts munstycket igen och det leder till at limmet stelnar bakåt i verktyget. Det leder på lång sikt till allvarliga konsekvenser, till exempel stopp i systemet eller att upphettningssystemet går sönder.

Om detta inträffar:

• Ta bort munstycket. Tänk på att verktyget är varmt.
• Placera verktyget i stället.

Lämna det med strömmen på och uppvärmt. – Rensa verktyget genom att låta det varma limmet rinna ut med hjälp av tyngdkraften på ett underlag som går att slänga bort (behållare, papper, kartong o.s.v.).

• Sätt in en ny limstav och tryck försiktigt på avtryckaren.
• Tryck på avtryckaren några gången och försäkra dig om att det gamla limmet har rensats bort helt och hållet.
• Byt ut munstycket mot ett nytt.

- Gör aldrig något av följande:

• Tryck på avtryckaren innan verktyget har värmts upp till arbetstemperaturen

• Tryck hårt på limstaven, försök att dra ut limstaven från baksidan.

• Endast kvalifi cerad personal ska utföra reparationer på limpistolen.

• Om strömkabeln är skadad måste den bytas av tillverkaren, tillverkarens serviceorganisation eller en annan kvalifi cerad person för att undvika fara.

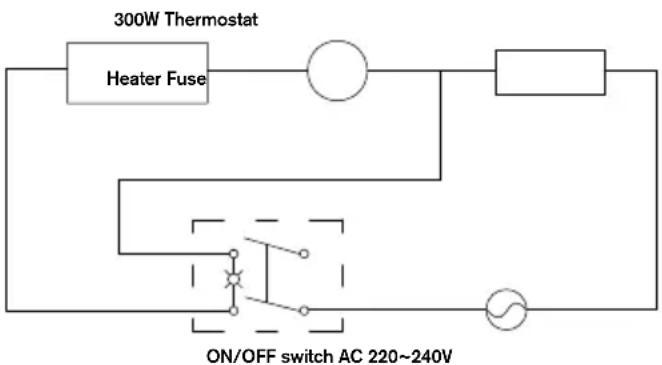

Electric wiring diagram

300W Thermostat Heater Fuse ON/OFF switch AC 220~240V

MILJÖ

Avfallssortering. Kasta inte elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av elektrisk eller elektronisk utrustning.

När verktyget måste kastas ska det återvinnas på en särskild avfallsanläggning.

Garanti och garantireparationer

Garantiperiod: Produkten

omfattas av en garanti på två år från inköpsdatumet (originalkvittot gäller).

Garantivillkor: Alla punkter i det här dokumentet måste ha följts.

Garantireparationer: Esselte-Rapids serviceorganisation för efterförsäljning är den enda organisationen som får utföra garantireparationer på verktyget.

Om ett krav skulle ställas under garantitiden:

1 Returnera produkten i originalförpackningen till försäljningsstället

2 Bifoga originalkvittot

Om någon av dessa punkter inte uppfylls gäller inte garantin.

ELEKTRISK LIMPISTOL: EG360
