GEBRUIKSAANWIJZING PRO EG360 RAPID

NL Elektrisch lijmpistool

Bedieningsvoorschriften - vertaling van het origineel

Technische eigenschappen

Afmetingen (bxhxd) 21 x 26.5 x 5 cm

Gewicht: 0,7 kg

Bedrijfsspanning: 220 V-240 V\~, 50 Hz

Nominale belasting: 300 W

Temperatuur: 120° - 230°C

Regeling: Thermostaat

Lijmpatronen: Rapid ∅ 12 mm

Veiligheidsinstructies

Lees de veiligheidsregels en –instructies nauwgezet door voor u deze machine gebruikt.

WAARSCHUWING! Het lijmpistool moet rechtop, op de steun geplaatst worden wanneer deze niet in gebruik is.

- Dit apparaat is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij ze onder supervisie staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht zijn om te garanderen dat ze niet met het apparaat spelen.

- Gebruik of bewaar deze machine niet in een vochtige omgeving. Plaats de machine niet op een plaats waar er water op kan spatten. Stel de machine niet bloot

aan extreme temperatuurschommelingen tijdens of onmiddellijk na gebruik.

• Gebruik de machine alleen binnenshuis, op een schoon en droog werkoppervlak. Buitensporig veel stof en vuil kan de levensduur van dit gereedschap verkorten.
• Trek nooit aan het snoer om de stekker van de machine uit het stopcontact te trekken.
• Als het netsnoer beschadigd of gesneden is, moet u de stekker onmiddellijk uit het stopcontact trekken en mag u de machine niet gebruiken. De machine moet worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een evenwaardig gekwalificeerd persoon, om alle gevaar te vermijden.
• Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt en voor u onderhoudswerkzaamheden uitvoert (onderhoud, reinigen enz.).
• Controleer steeds dat het apparaat verbonden is met een geaard stopcontact.
• Wanneer u een verlengsnoer gebruikt, moet u controleren dat dit snoer goed werkt en dat het geaard is.
• Gebruik het gereedschap nooit als het op de een of andere manier beschadigd is.
• Stop nooit andere voorwerpen dan ∅ 12 mm lijmpatronen van Rapid in de machine.
• Verwijder nooit een lijmpatroon dat in de machine is geplaatst.
• Het is normaal dat dit gereed-

schap erg warm wordt tijdens het gebruik. Dit is normaal en wijst niet op een probleem.

• Hete oppervlakken: het mondstuk van het apparaat en de lijm kunnen een temperatuur bereiken van ongeveer 230°C. Raak het verwarmde mondstuk en de hete lijm niet aan. Vermijd elk contact met de huid. Als u zich verbrandt, moet u de brandwond onmiddellijk spoelen met koud water. Probeer een grote hoeveelheid lijm nooit te verwijderen zonder medische bijstand.
• Houd kinderen uit de buurt. Kinderen mogen dit lijmpistool niet gebruiken.
• Wanneer u dit apparaat gebruikt op een hoogte, moet u alle nodige voorzorgsmaatregelen treffen om ervoor te zorgen dat de lijm niet op een gebruiker of op een voorwerp kan druipen. Zorg ervoor dat u voldoende bescherming draagt (huid, ogen).
• Sommige materialen zijn warmtegevoelig en kunnen worden beschadigd door het hete mondstuk of zelfs door de hete lijm. Indien mogelijk kunt u dit testen op een stuk materiaal dat u niet meer nodig hebt of op een verborgen gedeelte van het te repareren voorwerp.
• Blijf steeds alert. Houd de aan-dacht bij uw werk. Kijk uit voor eventuele hete lijm die van uw project af druipt. Gebruik uw gezond verstand. Gebruik dit lijmpistool niet wanneer u moe bent. Gebruik het lijmpistool niet wanneer u onder de invloed bent

van alcohol of andere drugs die uw fysieke mogelijkheden kunnen beperken.

- Wanneer u klaar bent met de machine, trekt u de stekker uit het stopcontact en wacht u tot de machine is afgekoeld. Dompel het lijmpistool nooit onder in water of andere vloeistoffen om het sneller af te koelen. Laat het alleen aan de lucht drogen. Het lijmpistool moet worden bewaard op een gesloten, droge en veilige plaats (gereedschapskist, lade, kast enz.).

Instructies voor gebruik

• Steek de stekker van het lijmpis-tool in een geschikt stopcontact. Het rode lampje betekent dat het apparaat is ingeschakeld.
• Laat het gereedschap ongeveer 3 tot 5 minuten opwarmen. Voer een lijmpatroon in de achterkant van het gereedschap.
• Wanneer het lijmpistool volledig is opgewarmd, trekt u rustig aan de trekker, tot het gesmolten materiaal uit het mondstuk begint te stromen. Laat de trekker los om de lijstmroom te stoppen.
• Stel de temperatuurknop in om de bedrijfstemperatuur aan te passen tussen 120-230°C.
• Werk met de trekker van het lijmpistool om de hoeveelheid lijm en de snelheid van het lijmpatroon aan te passen.

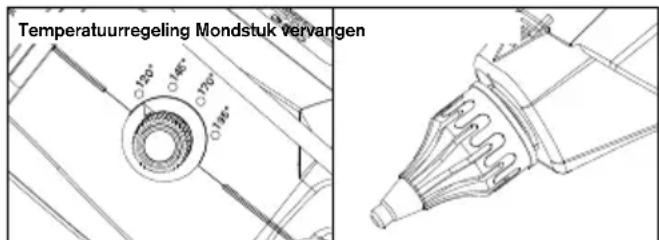

Temperatuurregeling Mondstuk vervangen

• Om het mondstuk te vervangen moet het lijmpistool een beetje warm zijn maar moet de stekker uit het stopcontact zijn getrokken.
• Draag handschoenen om het mondstuk los te schroeven.

Defecten en oplossingen

• Om te vermijden dat dit lijmpistool verstopt raakt, moet u het toevoermechanisme en smeltkamer vrijhouden van v andere resten.
• Bewaar ongebruikte lijmpatronen in een schone omgeving.
• Trek het lijmpatroon niet uit de achterkant van het lijmpistool. Hierdoor kan het toevoermechanisme worden beschadigd of geblokkeerd. Als u een ander soort lijm wilt gebruiken, snijdt u het uitstekende uiteinde af en voert u de overblijvende lijm met het nieuwe lijmpatroon door het pistool.
• Leg het opgewarmde lijmpistool niet op de zijde. Houd het verwarmde lijmpistool rechtop, op de metalen staander of werkbank, met het mondstuk naar beneden gericht.
• Als er gesmolten lijm uit de ingang van de smeltkamer is gelopen en deze het toevoer-mechanisme hindert, laat u het lijmpistool afkoelen en verwijdert u de blokkerende lijm voorzichtig.
• Vervang het mondstuk als er te veel lijm uit druipt. Probeer het mondstuk niet te vervangen als de lijm is afgekoeld. Om het mondstuk te vervangen, moet het lijmpistool worden opgewarmd tot de lijm voldoende zacht is

om het mondstuk te verwijderen (duurt ongeveer 1 minuut). Draag handschoenen om het oude mondstuk te verwijderen. Spoel de lijm door het lijmpistool om de smeltkamer te reinigen. Vervang door een nieuw mondstuk. Span aan tot het goed past. Span het mondstuk niet te hard aan.

• Houd de buitenkant van het lijmpistool schoon.
• Gebruik alleen de soorten lijm die worden aanbevolen door Rapid.
• Het gereedschap te lang ingeschakeld laten zonder het te gebruiken, kan leiden tot risico's. Onnodig oververhitten gedurende een lange periode zonder gebruik, kan negatieve gevolgen hebben, afhankelijk van de tijdsduur en het gebruikte soort lijm:

* Het lijmpatroon aan de achterkant van het gereedschap kan smelten en zacht worden of het lijmpatroon kan zich zelfs vasthechten rond de ingang van de verwarmingsinrichting. In dit geval kan het langer duren en moeilijker zijn om uw gereedschap op te starten voor verder gebruik.

Bij een dergelijk probleem raadt Rapid aan dat u deze stappen volgt:

• Steek de stekker van het gereedschap in het stopcontact en laat het ongeveer een kwartier opwarmen.
• Begin de lijm door te duwen door af en toe rustig aan de trekker te trekken. Laat het gereedschap verder opwarmen en herhaal deze actie tot het

deblokkeert. De tijd nodig voor deblokkeren kan langer of korter zijn, afhankelijk van: Het soort en de samenstelling van de lijm die werd gebruikt en de tijd dat het gereedschap onnodig werd opgewarmd, zonder te worden gebruikt om te lijmen.

Als het gereedschap nog steeds moeilijk opstart na deze actie:

• Verwijder het mondstuk. Let op: het apparaat kan heet zijn.
• Plaats het gereedschap op de staander. Laat de stekker in het stopcontact zitten en houd het apparaat warm.
• Reinig het gereedschap door de hete lijm er door middel van de zwaartekracht uit te laten druipen op een houder die weggegooid kan worden (opvangbak, papier, karton, ...).
• Begin de lijm door te duwen door af en toe zachtjes aan de trekker te trekken. Laat het gereedschap verder opwarmen en herhaal deze actie tot het deblokkeert. Trek een paar keer aan de trekker om ervoor te zorgen dat alle oude lijm uit het gereedschap is en dat het helemaal leeg is.

* Afhankelijk van de aard en de samenstelling van de gebruikte lijm, kan de lijm verkolen wanneer deze te lang in gesmolten vorm in het gereedschap blijft zitten. De verkoolde lijm begint het mondstuk te blokkeren en leidt er als dusdanig toe dat de

lijm lekt naar de achterkant van het gereedschap, wat op lange termijn ernstige gevolgen kan hebben, zoals het blokkeren van het systeem vooraan of het breken van het verwarmingssysteem.

In dit geval kunt u het volgende doen:

• Verwijder het mondstuk. Let op: het apparaat kan heet zijn.
• Plaats het gereedschap op de staander. Laat de stekker in het stopcontact zitten en houd het apparaat warm.
• Reinig het gereedschap door de hete lijm er door middel van de zwaartekracht uit te laten druipen op een houder die weggeruimd kan worden (opvangbak, papier, karton, ...).
• Voer een nieuw lijmpatroon in en trek zachtjes aan de trekker.
• Trek een paar keer aan de trekker om ervoor te zor-gen dat alle oude lijm uit het gereedschap is en dat het helemaal leeg is.

• Vervang door een nieuw mondstuk.

• In elk geval mag u nooit het volgende doen:

• De trekker forceren voor het gereedschap is opgewarmd tot de bedrijfstemperatuur.
• Hard op het lijmpatroon duwen. Probeer het nooit achteraan te verwijderen.
• Reparatiewerkzaamheden aan het lijmpistool mogen alleen worden uitgevoerd door gekwalifi ceerd

personeel.

- Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, de servicevertegenwoordiger van de fabrikant of een evenwaardig gekwalifi ceerd persoon, om alle gevaar te vermijden.

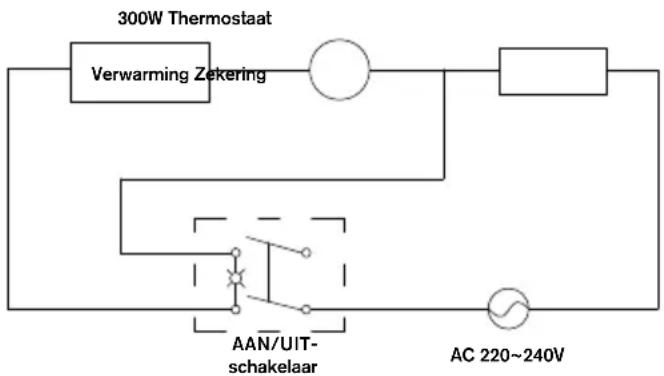

Bedradingsschema

MILIEU

Apart inzamelen. Elektrisch gereedschap nooit bij het huishoudelijk afval aanbieden! Volgens de Europese Richtlijn 2012/19/EU betreffende afge- dankte elektrische en elektronische apparatuur moet elektrisch gereedschap aan het einde van de levens- duur bij een speciaal inzamelpunt worden ingeleverd voor recycling.

Garantie en reparatie onder garantie

Garantieperiode: Dit product wordt gedekt door een garantie van 2 jaar vanaf de aankoopdatum (origineel aankoopbewijs dient als bewijsstuk).

Garantiebepalingen: Alle punten aangehaald in dit document moeten volledig zijn nageleefd.

Reparatie onder garantie: De servicedienst van Esselte-Rapid is de enige goedgekeurde dienst die dit gereedschap onder garantie mag repareren.

In geval van een eis gedekt door de garantie:

1 Retourneer het product in de originele verpakking bij de winkel of vakhandel waar u dit product hebt aangekocht.
2 Voeg het originele gedateerde

aankoopbewijs toe aan het gere- tourneerde product.

Elke inbreuk op deze punten zal ertoe leiden dat RAPID de claim niet in overweging neemt onder de garantie van de fabrikant.
