NÁVOD NA OBSLUHU PRO EG360 RAPID

Tyčinky tavného lepidla: Rapid ∅ 12mm

Bezpečnostní pokyny

Prevádzkové napätie: 220-240 V\~, 50 Hz

Stanovený výkon: 300 W

Teplota: 120 - 230 °C

Regulácia: Termostat

Pred použitím prístroja si pozorne prečítajte bezpečnostné pravidlá a pokyny.

UPOZORNENIE!

Toto náradie musí byť umiestnené na svojom stojane, ak ho nepoužívate.

- Tento prístroj nie je určený na používanie osobami (vrátane detí) s obmedzenými fyzickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, pokial’ nie sú pod dohl’adom osoby zodpovednej za ich bezpečnost alebo neboli takou osobou poučené vo veci používania

prístroja. Deti by mali byť pod dohl'adom, aby sa zabezpečilo, že sa nehrajú s prístrojom.

- Prístroj nepoužívajte ani neskladujte vo vlhkom prostredí. Neukladajte ho na miesta, kde hrozí postriekanie vodou. Počas alebo bezprostredne po použití ho nevystavujte extrémnym zmenám teploty.

- Používajte ho len v interiéri na čistej a suchej pracovnej podložke. Nadmerné množstvo prachu a nečistôt môže skrátiť životnosť tohto prístroja.

- Ak sa elektrický kábel poškodí alebo pretrhne, okamžite vytiahnite zástrčku z elektrickej zásuvky a prístroj nepoužívajte. Kábel musí byť vymenený výrobcom alebo jeho servisným zástupcom, alebo obdobnou kvalifikovanou osobou, aby sa predišlo ohrozeniu.

- Ak prístroj nepoužívate, vytiahnite

ho zo zásuvky, najmä pred akýmkol'vek servisným zásahom (údržba, čistenie, a pod.)

• Vždy sa uistite, že prístroj je zapojený do uzemnenej zásuvky.
• Pri používaní predlžovacieho kábla skontrolujte, či je v dobrom prevádzkovom stave, a či má uzemnenú zásuvku.
• Nikdy nepoužívajte akýmkol'vek spôsobom poškodený prístroj.
• Do prístroja nikdy nevkladajte iné predmety ako lepiace tyčinky Rapid ∅ 12 mm.
• Nikdy nevyberajte lepiacu tyčinku, ktorú ste už vložili.
• Lepidlo EVA sa dá uchovávať vo vychladnutej pištoli donekonečna a dá sa opätovne roztaviť nahriatím prístroja. V tejto tavnej pištoli používajte len odporúčané lepidlá.
• Tento prístroj sa bežne počas používania pomerne dost zahreje. Je to normálne a nie je to znak žiadneho problému.
• Horúce plochy: tryska prístroja a lepidlo môžu dosiahnuť teplotu až cca 230 °C. Nedotýkajte sa nahriatej trysky ani horúceho lepidla. Vyhýbajte sa akémukol’vek kontaktu s pokožkou. Ak sa popálite, popálené miesto vložte okamžite do chladnej vody. Nikdy sa nepokúšajte odstránit veľké množstvo lepidla bez lekárskej pomoci.
• Držte mimo dosahu detí. Deti by túto tavnú pištol' nemali používať.
• Pri používaní vo výške prijmite všetky potrebné bezpečnostné opatrenia, aby lepidlo nemohlo

vytieč' na používatel'a alebo na akýkol'vek predmet. Uistite sa, že máte dostatočnú ochranu (pokožka, oči).

• Niektoré materiály sú citlivé na teplo a môžu byť poškodené horúcou tryskou alebo dokonca horúcim lepidlom. Vždy, keď je to možné, použite na skúšku kúsok odpadu z daného materiálu alebo skrytú časť opravovaného predmetu.

- Zostaňte ostražití. Počas práce budťe pozorní. Dávajte pozor na lepidlo, kvapkajúce z vášho projektu. Použite zdravý rozum. Pištol' nepoužívajte, ak ste unavení. Pištol' nepoužívajte pod vplyvom alkoholu alebo iných drog, ktoré môžu obmedzit' vaše fyzické schopnosti.

- Ak ste ukončili používanie prístroja, odpojte ho a čakajte, kým sa ochladí. Tavnú pištol' nikdy neponárajte do vody ani iných kvapalín, aby ste urýchlili proces chladenia. Nechajte ju len ochladnút na vzduchu. Tavná pištol' by sa mala uschovávať na uzatvorenom suchom a bezpečnom mieste (box na náradie, zásuvka, skriňa, atd').

Návod na použitie

• Tavnú pištol' zasuňte do vhodnej zásuvky, červené svetlo znamená, že prístroj je pod prúdom.
• Prístroj nechajte približne 3 – 5 minút nahrievať. Do zadnej strany prístroja vložte lepiacu tyčinku.
• Ked'je pištol'úplne zahriata, pomaly stláčajte spúšt, kým z trysky nezačne tiec't roztavený materiál. Vytekanie lepidla

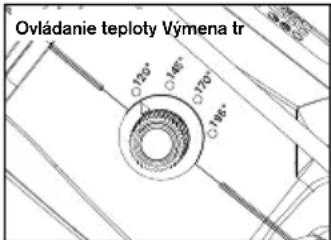

• Tlačidlom teploty nastavujete prevádzkovú teplotu v rozmedzí 120 – 230 °C.
• Prostredníctvom spúšte tavnej pištole nastavujete výstup a rýchlost lepiacej tyčinky.

Ovládanie teploty Výmena tr 150° 160° 170° 180°

• Tavná pištol' by na výmenu trysky mala byt' mierne zahriata, ale odpojená.
• Pri odskrutkovávaní trysky použite rukavice.

Poruchy a náprava

• Aby ste predišli upchaniu tavnej pištole, udržujte podávací mechanizmus a tavnú komoru bez nečistôt a iných cudzích čiastočiek.
• Nepoužité lepiace tyčinky skladujte v čistom prostredí.
• Lepiacu tyčinku nikdy nevyťahuje zo zadnej strany pištole. Môžete poškodit alebo znehodnotit podávací mechanizmus. Ak potrebujete zmenit typ lepidla, vyčnievajúci koniec tyčinky odrežte a zvyšok vytlačte prostredníctvom novej lepiacej tyčinky.
• Nahriatu pištol' neukladajte na bok. Nahriatu pištol' držte v kolmej polohe, na kovovom stojane alebo dielenskom stole, s tryskou smerom nadol.
• V prípade, že zo vstupu do tavnej komory uniklo roztavené lepidlo a bráni podávaciemu mechanizmu,

nechajte pištol' vychladnút a jemne odstráňte prekážajúce lepidlo.

• V prípade nadmerného úniku lepidla vymeňte trysku. Nepokúšajte sa vymeníť trysku pri chladnom lepidle. Na výmenu trysky sa pištol’ musí nahriat tak, aby lepidlo dostatočne zmäklo na odstránenie trysky (približne 1 minútu). Použite rukavice a odstráňte starú trysku. Prepláchnite pištol’ lepidlom, aby ste vyčistili tavnú komoru. Namontujte novú trysku. Uťahujte len po výstupok. Neuťahujte príliš.
• Vonkajšie časti tavnej pištole udržujte v čistote.
• Nepoužívajte iné lepidlá ako sú odporúčané spoločnostou Rapid
• Príliš dlhé ponechanie zapnutého prístroja bez použitia môže viest' k nebezpečenstvu. Zbytočné prehriatie po dlhú dobu bez použitia v závislosti na dĺžke času a type použitého lepidla môže mať škodlivý účinok:

* Tavenie a mäknutie lepiacej tyčinky v zadnej časti prístroja alebo dokonca prilepenie tyčinky v izolačnej zásuvke na vstupe do tepelného krytu. V takom prípade môže opätovné spustenie vášho prístroja na dalšiu prevádzku trvať dlhšie a môže sa skomplikovať.

V prípade takého problému odporúčame postupovať podľa nasledujúcich krokov:

• prístroj zapojte do zásuvky a nechajte ho nahrievať zhruba pätnást minút.
• začnite vytláčať lepidlo

občasným miernym stlačením spúšte. Pokračujte v nahrievaní prístroja a opakujte túto činnosť, kým sa neodblokuje. Doba potrebná na odblokovanie môže byť dlhšia alebo kratšia v závislosti na: type a zložení lepidla, ktoré ste použili a na dobe, po ktorú sa prístroj zbytočne nahrieval bez toho, aby ste ho použili na lepenie.

- ak je spustenie stále komplikované aj po tejto činnosti:

- vymeňte trysku, pozor na zahriate prístroja.

- prístroj položte na stojan. Nechajte ho zapojený a nahriaty.

- prístroj vyčistite tak, že necháte horúce lepidlo vytekať gravitačnou silou na vhodný podkladový materiál (nádoba, papier, kartón, ...).

- začnite vytláčať lepidlo občasným miernym stlačením spúšte. Pokračujte v nahrievaní prístroja a opakujte túto činnosť, kým sa neodblokuje. Stlačte niekolkokrát spúšť, aby ste sa uistili, že staré lepidlo úplne vytieklo a nástroj sa kompletne vyčistil.

* Pripálenie lepidla v závislosti na povahe a zložení použitého lepidla sa vyskytuje v prípade, že lepidlo sa príliš dlho nachádzalo v prístroji v roztavenom stave. Po pripálení začne lepidlo prekážat v tryske a povedie k zrážaniu lepidla

smerom k zadnej časti prístroja, čo z dlhodobého hľadiska môže viest k vážnym následkom, ako napríklad upchaniu systému v prednej časti alebo poruche nahrievacieho systému.

V takom prípade:

• vymeňte trysku, pozor na zahriate prístroja.
• prístroj položte na stojan. Nechajte ho zapojený a nahriaty. Prístroj vyčistite tak, že necháte horúce lepidlo vytekať gravitačnou silou na vhodný podkladový materiál (nádoba, papier, kartón, ...).
• vložte novú lepiacu tyčinku, pričom mierne stláčajte spúšť.
• stlačte niekol'kokrát spúšť, aby ste sa uistili, že staré lepidlo úplne vytieklo a nástroj sa kompletne vyčistil.
• trysku vymeňte za novú.

- V žiadnom prípade by ste nikdy nemali:

• stlačit' spúšt' skôr, ako sa prístroj nahreje na prevádzkovú teplotu
• silno tlačit na lepiacu tyčinku, nikdy sa nepokúšajte ju vybrať zo zadnej časti.

- Opravy lepiacej pištole by mal vykonávať iba kvalifi kovaný personál.

- V prípade poškodenia elektrického kábla musí byť kábel vymenený výrobcom, servisným miestom výrobcu alebo podobnou kvalifi kovanou osobou, aby sa predišlo akémukol’vek nebezpečenstvu.

Ked'je potrebné náradie vymenit alebo sa už nedá d'alej používať, malo by sa odniest do strediska separovaného zberu na recykláciu.

má záruku 2 rok od dátumu kúpy (ako dôkaz slúži pôvodný doklad o kúpe).

Záručné podmienky: Všetky body uvedené v tomto dokumente musia byť plne rešpektované.

Záručné opravy: Servis po predaji Esselte-Rapid je jediný servis oprávnený na výkon záručných opráv tohto prístroja.

V prípade reklamácie v rámci záruky:

1/ Produkt v jeho pôvodnom balení vrátte do obchodu alebo predajne, v ktorej ste si výrobok zaobstarali.
2/ K vrátenému výrobku priložte doklad o kúpe s originálnym dátumom zakúpenia.

Porušenie ktoréhokol'vek z uvedených bodov zabráni spoločnosti RAPID posúdiť reklamáciu v rámci záruky výrobcu.
