PRO EG340 - Lepiaca pištoľ RAPID - Bezplatný návod na obsluhu

Typ produktu	Lepiaca pištoľ
Značka	Rapid
Model	PRO EG340
Spotreba elektrickej energie	220 W
Rozsah teploty	120 - 220 °C
Regulácia teploty	Termostat
Priemer tyčiniek lepidla	12 mm
Čas ohrevu	Približne 3 až 5 minút
Napájanie	Sieť (230 V)
Záruka	2 roky
Hlavné funkcie	Nastavenie teploty, spúšť, vymeniteľná dýza
Údržba	Čistiť podávací mechanizmus a tavnú komoru
Bezpečnosť	Odkladací stojan, neponárajte, nedotýkajte sa horúcej dýzy
Odporúčaný typ tyčinky	Rapid Ø 12 mm

Často kladené otázky - PRO EG340 RAPID

Ako používať lepiacu pištoľ PRO EG340?

Zapojte prístroj, rozsvieti sa červená kontrolka. Počkajte 3 až 5 minút na zahriatie. Vložte tyčinku lepidla zozadu. Pomaly stláčajte spúšť, kým lepidlo nezačne tiecť z dýzy. Nastavte teplotu medzi 120 a 220 °C podľa materiálu.

Akú teplotu zvoliť pre aký materiál?

Teplota sa nastavuje od 120 do 220 °C. Pre materiály citlivé na teplo použite nízku teplotu. Pre odolné materiály zabezpečí vysoká teplota lepšiu priľnavosť. Vždy testujte na kúsku materiálu.

Ako vymeniť dýzu?

Odpojte pištoľ a nechajte ju vychladnúť. Nasaďte si rukavice, odskrutkujte dýzu. V prípade potreby vyčistite tavnú komoru. Naskrutkujte novú dýzu, nepríliš pevne. Nevymieňajte dýzu za studena.

Čo robiť, ak lepidlo príliš kvapká?

Vymeňte dýzu. Ak problém pretrváva, skontrolujte, či teplota nie je príliš vysoká. Uistite sa, že dýza je dobre utiahnutá. Ak upchaté zuhoľnatené lepidlo, vykonajte prečistenie.

Ako čistiť pištoľ po použití?

Odpojte prístroj a nechajte ho vychladnúť. Vonkajšok utrite suchou handričkou. Zvnútra prečistite horúce lepidlo nechaním tiecť na jednorazovú podložku. Vyčistite podávací mechanizmus od zvyškov.

Čo robiť, ak sa tyčinka lepidla nedá vložiť?

Skontrolujte, či má tyčinka priemer 12 mm a je značky Rapid. Nikdy nevkladajte iné predmety ako tyčinky. Ak je mechanizmus upchatý, zahrejte prístroj a jemne zatlačte novou tyčinkou.

Môžu pištoľ používať deti?

Áno, od 8 rokov pod dohľadom dospelej osoby. Deti sa s prístrojom nesmú hrať. Uchovávajte mimo dosahu detí mladších ako 8 rokov.

Ako prečistiť pištoľ v prípade zuhoľnateného lepidla?

Odpojte, odstráňte dýzu (pozor na teplo), položte pištoľ na stojan, zapojte ju a nechajte roztopené lepidlo odtiecť. Zľahka stlačte spúšť na uľahčenie odtoku. Vymeňte dýzu.

Čo robiť, ak je spúšť zablokovaná?

Nikdy nenásilujte. Zapojte prístroj a zahrievajte ho približne 15 minút. Občasne jemne stlačte spúšť. Ak je stále zablokovaná, odstráňte dýzu a prečistite podľa návodu.

Ako skladovať lepiacu pištoľ?

Po použití odpojte a nechajte úplne vychladnúť. Uložte ho na suchom, uzavretom a bezpečnom mieste (krabica na náradie, zásuvka). Nikdy ho neodkladajte na bok, keď je horúci; používajte jeho kovový stojan.

NÁVOD NA OBSLUHU PRO EG340 RAPID

Tycinky tavného lepidla: Rapid 0 12mm

BezpečnostníPokyny

Regulácia: Termostat

Lepiace tycinky: Rapid 0 12 mm

Bezpečnostné pokyny

Toto náradie musí byt
umiestné na svojom
stojane, ak ho nepoužívate.

Tento pristroj nie je urceny na

použivanie osobami (vrátane deti) s obmedzenymi fyzickymi, senzorickymi alebo mentalnymi schopnostami alebo nedostatkom skúsenosti a vedomosti, pokial nie su pod dohladom osoby zodpovednej za ich bezpečnost alebo neboli takou osobou poucené vo veci použivania pristroja. Deti by Mali byt pod dohladom, aby sa zabezpečilo, ze sa nahrajú s pristrojom.

• Prístroj nepoužívajte ani neskladujte vo vlhkom prostredi. Neukladajte ho na miesta, kde hrozi postrikanievodou. Počas alebo bezprostredne po použiti ho nevystavujte extrémnym zmenám teploty.

• Používajte ho len v interiéri na Čistej aSuchej pracovnej podložke. Nadmerné množstvo prachu a nečistôtmöze skrátitživotnost tohto prístroja.

• Pristroj nikdy nevy'tahujte zo zasuvky tahanim za kabel.
  Ak sa elektricky kabel poskodi alebo pretrhne, okamzite vytihnite zastrcku z elektrickej zasuvky a pristroj nepouživajte. Kabel musi byt vymenenyVyrobcom alebo jeho servisnym zastupcom, alebo obdobnou kvalifikovanou osobou, aby sa predislo ohrozeniu.
• Ak pristroj nepoužírate, vytiahnite ho zo zásuvky, majma pred akymkol'vek servisnám zásahom (údržba, Čistenie, a pod.)
  Vždy sa uistite, ze prístroj je zapojený do uzemnenej zásuvky.
  Pri použivaní predlžovacieho kábla skontrolujte, Či je v dobrom prevadzkovom stave, a Či má uzemnenú zásuvku.
  Nikdy nepoužívajte akýmkolvek spôsobom poškodený prístroj.
• Do pristroja nikdy nevkladajte iné predmety ako lepiace tycinky Rapid Ø 12 mm.
• Nikdy nevyberajte lepiacu tycinku, ktorú ste už vložili.
  Lepidlo EVA sa da uchovávat vo vychladnutej pistoli donekonečna a da sa opatovne roztavit nahriatim prístroja. V tejto tavnej pistoli použivajte len odporúcané lepidlá.
  Tento pristroj sa bežne počas používania pomerne dost zahreje. Je to normálne a nie je to znak ziadneho problému.

Horuce plochy: tryska
pristroja a lepidlo možu
dosiahnut teplotu až cca
230 °C. Nedotykajte sa nahriatej
trysky ani horuceho lepidla.
Vyhybajte sa akémukol'vek
kontaktu s pokožkou. Ak sa
popálite, popálené miesto vložte
okamžite do chladnej vody. Nikdy
sa nepokušajte odstránit veℓké
množstvo lepidla bezlekárskej
pomoci.
- Držte mimo dosahu detí. Deti by tuto tavnú pistól' nemali používat.
Pri používaní vo výške prijmite vsetky potrebné bezpečnostné opatrenia, aby lepidlo nemohlo vytieč' na používatěla alebo na akýkol'vek predmet. Uistite sa, ze mate dostatočné ochranu (pokožka, oči).
- Niektoré materiały są citlive na teplo a możu byt poškodené horúcou tryskou alebo dokonca horúcim lepidlom. Vždy, ked je to moźné, použite na skúšku kúsok odpadu z daného materialu alebo skrytu Čast opravovaného predmetu.
- Zostante ostražiti. Počas práce budte pozorní. Davajte pozorna lepidlo, kvapkajúce z vášho projektu. Použite zdravý rozum. Šitól nepoužívajte, ak ste unavení. Šitól nepoužívajte pod vplyvom alkoholu alebo inych drog, ktoré možu obmedzit vaše fyzické schopnosti.
- Ak ste ukončili použivanie pristroja, odpojte ho a Čakajte, kým sa ochladi. Tavnú pistol nikdy neponárajte do vody ani inych kvapalin, aby ste urychlili proces chladenia. Nechajte ju

len ochladnú't na vzduchu. Tavná pistól' by sa mala uschovávat na uzatvorenom suchom a bezpečnom mieste (box na náradie, zásuvka, skriña, atd.).

Návod na použitie

Tavnu pistolzasunte do vchodnej zasuvky, cervené svetlo znamena, ze pristroj je pod prudom.
- Pristroj nechajte priblizne 3 - 5 minut nahrievat. Do zadnej strany pristroja vložte lepiacu tycinku.
- Ked' je pistol' uplne zahriata, pomaly stlacajte spust, kym z trysky nezačne tiect roztaveny material. Vytekanie lepidla zastavite pustenim spuste.

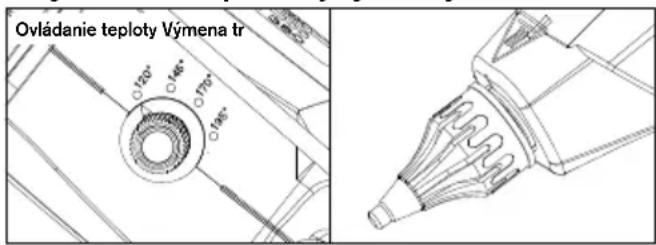

Tlačidlom teploty nastavujete prevadzkovú teplotu v Rozmedzi 120 - 220 °C.
- Prostrednictvom spuste tavnej pistole nastavujete vystup a rychlost lepiacej tycinky.

Tavná pistol by na výmenu trysky mala byt mierne zahriata, ale odpojená.
Pri odskrutkovávani trysky použite rukavice.

Poruchy a naprava

• Aby ste predišli upchaniu tavnej pistole, udržujte podávací mechanizmus a tavnú komoru bez nečistôt a inych cudzich Čiastociek.
• Nepoužité lepiace tycinky skladujte v Čistom prostredi.
• Lepiacu tyčinku nikdy nevyťahuje

zo zadnej strany pistole. Možete poskodit alebo znehodnotit podávací mechanizmus. Ak potrebujete zmenit typ lepidla, vyčnievajúci koniec tycinky odrežte a zvyšok vytlácte prostrednictvom novej lepiacej tycinky.

• Nahriatu pistol'neukladajte na bok. Nahriatu pistol'drzte v kolmej polohe, na kovovom stojane alebo dielenskom stole, s tryskou smerom nadol.
  V priopause, ze zo vstupu do tavnej komory uniklo roztavené lepidlo a brani podávaciemu mechanizmu, nechajte pistol' vychladnú't a jemme odstrante prekázajuce lepidlo.
  V pripe nadmerného
  úniku lepidla vymene trysku.
  Nepokušajte sa vymenit trysku
  pri chladnom lepidle. Na vymenu
  trysky sa pistol musi nahriat
  tak, aby lepidlo dostatočne
  zmäkko na odstránenie trysky
  (približne 1 minútu). Použite
  rukavice a odstránte staru trysku.
  Preplachnite pistol lepidlom,
  aby ste vyčistili tavnú komoru.
  Namontujte novu trysku. Uṭahujte
  len po vystupok. Neutahujte prilis.
  Vonkajšie Časti tavnej pistole udržujte v Čistote.
  Nepoužívajte iné lepidlá ako su odporúčané spoločnostou Rapid

• Prilis dlhé ponechanie zapnutého prístroja bez použitia moźve viest k nebezpečenstvu. Zbytočné prehriatie po dlhu dobu bez použitia v závislosti na dlžke Času a type použitého lepidla moźme mat škodlivý učinok:

• Tavenie a mäknutie lepiacej tycinky v zadnej Časti prístroja alebo dokonca prilepenie tycinky v izolačnej zásuvke na vstupe do tepelného krytu. V takom pripademöze opatovné spustenie vásho prístroja na dalsiu prevádku trvat dlhsie a moze sa skomplikovat.

V pripeade takého problemu odporučame postupovat podla nasledujúcich krokov:

• prístroi zapojte do zásuvky a nechajte ho nahrievat zhruba pătnast minút.
• začnite vytláčat lepidlo občasným miernym stlačením spúšte. Pokračujte v nahrievani prístroja a opakujte tuto Činnost, kým sa aneodblokuje. Doba potrebná na odblokovanie može byt dlhšia alebo kratsia v závislosti na: type a zloženi lepidla, ktoré ste použili a na dobe, po ktorú sa prístroj zbytočne nahrieval bez toho, aby ste ho použili na lepenie.
• ak je spustenie stale komplikované aj po tejto Činnosti:
• vymente trysku, pozor na zahriate pristroja.
• prístroi položte na stojan.
  Nechajte ho zapojen'y a nahriaty.
• prístroi yvčistite tak, ze nechéáte horúce lepidlo vytekat gravitačnou silou na vhodné podkladový material (nádoba, papier, kartón, ...).
• začnite vytláčat lepidlo občasným miernym

stlačením spúšte. Pokracujte v nahrievani prístroja a opakujte tuto Činnost, kým sa neodblokuje. Stlăcte niedkolkokrát spúšt, aby ste sa uistili,Že staré lepidlo uplné vytieklo a nástroj sa kompletne vyčistil.

• Pripälenie lepidla v závislosti na povahe a zloženi použitého lepidla sa vyskytuje v pripade, ze lepidlo sa prilis dlho nachádzalo v pristroji v roztavenom stave. Po pripälení začne lepidlo prekážat v tryske a povedie k zrážaniu lepidla smerom k zadnej Časti pristroja, co z dlhodobého hladiska može viest k váznym následkom, ako napriklad upchaniu systému v prednej Časti alebo poruche nahrievacieho systému.

V takom pri paste:

• vymente trysku, pozor na zahriate pristroja.
• prístroi položte na stojan.
  Nechajte ho zapojený a nahriaty. Prístroi vyčistite tak, ze necháte horuce lepidlo vytekat gravitačnou silou na vchodné podkladový material (nádoba, papier, kartón, ...).
• vložte novú lepiacu tycinku, pričom mierne stláčajte spúst.
• stlačte niedkolkokrát spúst, aby ste sa uistili, ze staré lepidlo uplne vytieklo a nastroj sa kompletne vyčistil.
• trysku vymente za novú.

Vziadnom pripade by ste nikdy nemali:

• stlačit spúst skôr, ako sa prístroj nahreje na prevádkovú teplotu

• silno tlacit na lepiacu tycinku, nikdy sa nepokušajte ju vybrat zo zadnej Časti.

• Opravy lepiacej pistole by mal vykonávat iba kvalifi kovaný personal.
  V priade poskodenia elektrického kábla musi byt kabel vymeneny vyrobcom, servisnym miestom vyrobcu alebo podobnou kvalifi kovanou osobou, aby sa predišlo akémukol'vek nebezpečenstvu.

alebo sa už nedá dalej používat, malo by sa odniest do strediska separovaného zberu na recykláciu.

Zaručná lehota: Tento produkt má zaruku 2 rok od datumu kúpy (ako dokaz slúži pôvodné doklad o kupe).

Záručné podmienky: Vsetky body uvedené v toto dokumente musia byt plne rešpektované.

V priñe reklamácie v rámci záruky:

1/ Produkt v jeho pôvodnom baleni vräfte do obchodu alebo predajne, v ktrej ste si vyrobok zaobstarali.
2/ K vratenému vyrobku priložte doklad o kúpe s originnym datumom zakúpenia.

Porusenie ktoréhokolvek z uvedenych bodov zabrani spolocnosti RAPID posudit reklamáciu v rámci záruky vyrobcu.

Tehnicne lastnosti

Mere (ŠxVxG) 21 x 26.5 x 5 cm

Teža: 0.7

Delovna napetost: 220 - 240V ,50Hz

Moc: 220

Temperatura: 120-220
