PRO EG360 - Liimapistooli RAPID - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköinen liimapistooli
Merkki	Rapid
Malli	PRO EG360
Mitat (Pituus x Korkeus x Syvyys)	21 x 26,5 x 5 cm
Paino	0,7 kg
Virtalähde	220-240 V~, 50 Hz
Teho	300 W
Lämpötila-alue	120 °C – 230 °C
Lämpötilan säätö	Termostaatti säätönupilla
Liimapuikkojen halkaisija	12 mm
Suositeltu puikkotyyppi	Rapid ∅ 12 mm
Tärkeimmät ominaisuudet	Säädettävä virtauksen liipaisin, lämpötilan säätö, vaihdettava suutin, käyttöilmaisin
Lämmitysaika	Noin 3–5 minuuttia
Suuttimen maksimilämpötila	Jopa 230 °C
Huolto ja puhdistus	Puhdista ulkopinta, säilytä kuivassa paikassa, tyhjennä liima tukoksen sattuessa
Turvallisuus	Älä koske kuumaan suuttimeen, käytä tukea, irrota pistoke käytön jälkeen, älä upota veteen
Varaosat ja korjattavuus	Vaihdettava suutin, korjaukset vain ammattitaitoisen henkilöstön toimesta, 2 vuoden takuu
Takuu	2 vuotta ostopäivästä (kuitin esittämistä vastaan)
Ympäristö	Älä hävitä kotitalousjätteenä, kierrätä WEEE-direktiivin mukaisesti

Usein kysytyt kysymykset - PRO EG360 RAPID

Kuinka liimapistooli kytketään ja lämmitetään?

Kytke laite 220-240 V pistorasiaan. Punainen merkkivalo syttyy. Odota 3–5 minuuttia, kunnes pistooli saavuttaa lämpötilansa. Työnnä sitten 12 mm:n liimapuikko takaa.

Kuinka liiman lämpötilaa säädetään?

Käytä pistoolissa olevaa säätönuppia valitaksesi lämpötila 120 °C:n ja 230 °C:n välillä. Optimaalinen lämpötila riippuu liimapuikkotyypistä ja liimattavasta materiaalista.

Mitä turvatoimia minun tulee noudattaa?

Älä koske kuumaan suuttimeen (jopa 230 °C). Käytä aina tukea kuumaa pistoolia asetettaessa. Pidä lapset poissa. Käytä tarvittaessa käsineitä ja silmiensuojaimia. Irrota pistoke käytön jälkeen.

Mitä tehdä, jos liima ei tule ulos tai tippuu liikaa?

Jos liima ei tule ulos, tarkista, että pistooli on kuuma ja puikko on työnnetty oikein. Jos se tippuu liikaa, se voi viitata kuluneeseen suuttimeen. Vaihda suutin laitteen ollessa kuuma (mutta irrotettuna) käyttäen käsineitä.

Kuinka suutin vaihdetaan?

Irrota pistooli ja anna sen jäähtyä hieman (noin 1 minuutti, jotta liima pehmenee). Kierrä suutin irti käsineillä. Puhdista sulatuskammio tarvittaessa ja kierrä uusi suutin paikalleen kiristämättä liikaa.

Mitä tehdä, jos liima tukkeutuu takaa?

Anna pistoolin lämmetä noin 15 minuuttia, paina sitten liipaisinta varovasti ajoittain. Jos se ei auta, irrota suutin (varoen kuumuutta) ja tyhjennä työkalu antamalla sulaneen liiman valua kertakäyttöiselle alustalle.

Voinko käyttää muita liimapuikkomerkkejä?

On suositeltavaa käyttää vain Rapid 12 mm:n halkaisijan liimapuikkoja optimaalisen toiminnan varmistamiseksi ja syöttömekanismin vaurioitumisen estämiseksi.

Kuinka liimapistooli puhdistetaan ja huolletaan?

Puhdista ulkopinta kuivalla liinalla. Älä koskaan upota laitetta veteen. Säilytä sitä kuivassa ja puhtaassa paikassa. Puhdista sulatuskammio säännöllisesti liimajäämistä.

Mitä tehdä, jos virtajohto on vaurioitunut?

Irrota laite välittömästi verkkovirrasta. Älä käytä sitä. Johdon on oltava valmistajan, sen huoltopalvelun tai pätevän henkilön vaihtama vaaran välttämiseksi.

Mikä on takuun kesto?

Tuotteella on 2 vuoden takuu ostopäivästä alkaen alkuperäistä kuittia vastaan. Takuukorjaukset on teetettävä valtuutetussa Esselte-Rapid-huoltopalvelussa.

KÄYTTÖOHJE PRO EG360 RAPID

NO Sähkötoiminen kuumaliimapistooli

Käyttöohjeet - käännös alkuperäisestä

Tekniset ominaisuudet

Mitat (L x K x S) 21 x 26.5 x 5 cm

Paino 0.7

Käyttöjännite 220-240 V\~, 50 Hz

Nimellisteho 300

Lämpötila 120-230

Säätö Termostaatti

Liimapuikot Rapid ∅ 12 mm

Turvallisuusohjeet

Lue turvallisuussäännöt ja -ohjeet huolellisesti ennen tämän työkalun käyttöä.

W

VAROITUS! Työkalu on asetettava telineeseen, kun sitä ei käytetä.

kg • Tätä työkalua ei ole tarkoitettu fyysisesti tai henkisesti vajaakykyisten, aistivammaiste
°C tai kokemattomien henkilöiden (lapset mukaan lukien) käyttöön ilman heidän turvallisuudestaan vastaavan henkilön valvontaa tai tämän antamaa opastusta laitteen käyttöön. On valvottava, että lapset eivät leiki laitteella.

• Älä käytä tai säilytä tätä työkalua kosteissa olosuhteissa tai altista sitä vesiroiskeille. Älä altista työkalua suurille lämpötilanvaihteluille käytön aikana tai välittömästi käytön jälkeen.
• Käytä työkalua ainoastaan sisätiloissa, kuivalla pinnalla. Suuri pöly- tai likamäärä saattaa lyhentää työkalun käyttöikää.
• Älä koskaan irrota työkalun sähköjohtoa vetämällä johdosta.
• Jos sähköjohto on vaurioitunut tai revennyt, irrota pistoke pistorasiasta välittömästiäläkä käytä työkalua. Johdon vaihto on turvallisuussyistä annettava aina työkalun valmistajan tai sen huoltoedustajan tai muun pätevän tahon tehtäväksi.
• Irrota työkalu verkkovirrasta aina kun lopetat sen käytön ja aina ennen huoltotoimenpiteitä (huoltotehtäviä, puhdistusta jne.).
• Työkalun saa kytkeä ainoastaan maadoitettuun pistorasiaan.
• Jos käytät jatkojohtoa, varmista, että jatkojohto on käyttökunnossa ja maadoitettu.
• Älä käytä työkalua, jos jokin sen osa on vahingoittunut tai viallinen.
• Työkalussa saa käyttää ainoastaan Rapid ∅ 12 mm -liimapuikkoja.
• Älä koskaan irrota liimapuikkoa, joka on jo asetettu paikalleen.
• On normaalia, että työkalu lämpenee käytön aikana. Se ei ole merkki ongelmasta.
• Kuumat pinnat: Työkalun suuttimen ja liiman lämpötila voi nousta noin

230 °C:seen. Älä kosketa kuumentunutta suutinta tai kuumaa liimaa. Vältä kaikenlaista ihokosketusta. Jos poltat ihosi, aseta palanut ihoalue välittömästi kylmään veteen. Älä koskaan yritä poistaa iholta suurta liimamäärää itse, vaan käänny aina lääkärin puoleen.

- Pidä lapset poissa työskentelyalueelta. Lapset eivät saa käyttää liimapistoolia.

- Kun käytät työkalua korkeassa paikassa, noudata kaikkia varotoimia, jotta liima ei pääse osumaan ihmisiin tai tavaroihin. Käytä aina asianmukaisia suojavarusteita (ihon ja silmien suojaus).

- Jotkin materiaalit ovat lämpöherkkiä, ja ne saattavat vaurioitua, jos kuuma suutin osuu niihin tai jopa kun niihin pääsee kuumaa liimaa. Jos mahdollista, testaa liimaa ennen korjausta korjattavan kohteen palaseen tai piilossa olevaan osaan.

- Ole valpas. Suorita työ huolellisesti. Varo, ettei liimaa pääsee tippumaan. Käytä tervettä järkeä. Älä käytä liimapistoolia väsyneenä. Älä käytä liimapistoolia, jos olet nauttinut alkoholia tai lääkkeitä, jotka vaikuttavat suorituskykyysi.

- Aina kun lopetat työkalun käytön, irrota se pistorasiasta ja odota, että se jäähtyy. Älä koskaan upota liimapistoolia veteen tai muuhun nesteeseen jähdyttämisen nopeuttamiseksi. Anna pistoolin kuivua vapaasti. Liimapistooli on säilytettävä suljetussa, kuivassa ja

turvallisessa paikassa (työkalulaatikossa, vetolaatikossa, kaapissa jne.).

Käyttöohjeet

• Kytke liimapistooli asianmukaiseen pistorasiaan. Kun punainen valo palaa, työkalu on kytketty verkkovirtaan.
• Anna työkalun kuumentua noin 3–5 minuutin ajan. Aseta liimapuikko työkalun takaosaan.
• Kun pistooli on kuumentunut kunnolla, paina liipaisinta kevyesti, kunnes suuttimesta alkaa tulla sulanutta materiaalia. Vapauta liipaisin, jotta liiman tulo pysähtyy.

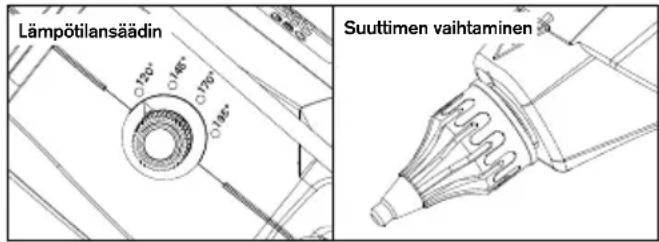

• Valitse lämpötilansäätöpainikkeella sopiva käyttölämpötila väliltä 120–230 °C.

• Säädä liiman tulon nopeutta pistoolin liipaisimen avulla.
• Kun suutin vaihdetaan, liimapistoolin on oltava lämmin, mutta kytkettynä irti pistorasiasta.
• Kierrä suutin irti käsineet kädessä.

Viat ja ongelmanratkaisu

• Jotta liimapistooli ei tukkeutuisi, varmista, ettei syöttömekanismiin tai liimakammioon pääse likaa tai roskia.
• Säilytä käyttämättömät liimapuikot puhtaassa paikassa.
• Älä vedä liimapuikkoa pistoolin takaosasta. Muutoin syöttömekanismi saattaa vaurioitua tai sen teho saattaa

heikentyä. Jos haluat vaihtaa liimatyyppiä, leikkaa ulkoneva osa irti ja syötä jäljelle jäänyt liima ulos uuden liimapuikon avulla.

• Älä aseta kuumennettua liimapistoolia kyljelleen. Pidä kuumennettu liimapistooli pystysuorassa asennossa, metallisella telineellä tai työtasolla siten, että suutin osoittaa alaspäin.
• Jos liimakammiosta on päässyt ulos sulatettua liimaa ja liima häiritsee syöttömekanismin toimintaa, anna pistoolin jäähtyä ja poista ulos valunut liima varovasti.
• Vaihda suutin, jos siitä tippuu liikaa liimaa. Älä yritä vaihtaa suutinta, kun liima on kylmää. Kun haluat vaihtaa suuttimen, pistoolin on annettava lämmetä, kunnes liima pehmenee tarpeeksi suuttimen irrottamista varten (kestää noin minuutin). Irrota vanha suutin käsineet kädessä. Päästä liimaa pistoolin läpi liimakammion puhdistamiseksi. Aseta tilalle uusi suutin. Kiristä varovasti, kunnes suutin pysyy paikallaan. Älä kiristä suutinta liikaa.
• Pidä liimapistoolin ulkopinnat puhtaina.
• Älä käytä muita kuin Rapidin suosittelemia liimoja.
• Älä jätä työkalua päälle liian pitkäksi ajaksi, kun et käytä sitä. Se saattaa johtaa vaaratilanteisiin. Käyttämätön työkalu saattaa ylikuumentua, mikä voi ajasta ja liimatyypistä riippuen johtaa seuraaviin vaaratilanteisiin:
  ■ Liimapuikon sulaminen ja

pehmeneminen työkalun takaosassa tai jopa puikon tarttuminen eristysholkkiin. Jos näin käy, työkalun käyttö saattaa olla jatkossa hitaampaa ja vaikeampaa.

* Tässä tapauksessa Rapid suosittelee toimimaan seuraavasti:

• Kytke työkalu pistorasiaan ja jätä se kuumentumaan noin 15 minuutin ajaksi.
  – Ala tuoda liimaa pistoolista painamalla liipaisinta ajoittain kevyesti. Anna pistoolin lämmitä edelleen ja painele liipaisinta ajoittain, kunnes tukos poistuu. Se, miten nopeasti tukos poistuu, riippuu käytetystä liimatyypistä ja liiman koostumuksesta sekä siitä, miten pitkään työkalu on ehtinyt kuumentua käyttämättömänä.

Jos työkalun käyttö on edelleen hankalaa, tee näin:

– Irrota suutin varovasti, sillä työkalu on kuuma.
- Aseta työkalu telineeseensä. Jätä se kytketyksi pistorasiaan ja anna kuumentua.
- Tyhjennä liima työkalusta antamalla kuuman liiman valua ulos painovoiman vaikutuksesta tyhjään kertakäyttöiseen astiaan (rasiaan, paperille, pahville jne.).

- Ala tuoda liimaa pistoolista painamalla liipaisinta ajoittain kevyesti. Anna pistoolin lämmitä edelleen ja painele liipaisinta ajoittain, kunnes

tukos poistuu. Paina liipaisinta muutamia kertoja, kunnes vanha liima on tyhjentynyt pistoolista kokonaan.

* Jos sulaa liimaa jää pistoolin sisälle liian pitkäksi aikaa, saattaa ilmetä liiman hiiltymistä. Tähän vaikuttaa käytetyn liiman tyyppi ja koostumus. Hiiltyessään liima tukkiis suuttimen, ja liimaa alkaa kertyä pistoolin takaosaan. Pitkällä aikavälillä seurauksena saattaa olla jopa syöttöjärjestelmän tukkeutuminen tai kuumennusjärjestelmän rikkoutuminen.

Jos ilmenee liiman hiiltymistä, tee näin:

– Irrota suutin varovasti, sillä työkalu on kuuma.
– Aseta työkalu telineeseensä. Jätä se kytketyksi pistorasiaan ja anna kuumentua. – Tyhjennä liima työkalusta antamalla kuuman liiman valua ulos painovoiman vaikutuksesta tyhjään kertakäyttöiseen astiaan (rasiaan, paperille, pahville jne.).
- Aseta tilalle uusi liimapuikko painaen liipaisinta kevyesti.
– Paina liipaisinta muutamia kertoja, kunnes vanha liima on tyhjentynyt pistoolista kokonaan.
– Vaihda vanhan suuttimen tilalle uusi.

- Seuraavia ohjeita on ehdottomasti noudatettava:

- Älä pakota liipaisinta alas, ennen kuin liimapistooli on kuumentunut

käyttölämpötilaansa

- Älä paina liimapuikkoa voimakkaasti. Älä koskaan yritä irrottaa sitä takaosasta.

• Liimapistoolin korjaus on aina annettava pätevän huoltohenkilöstön tehtäväksi.
• Jos virtajohto on vaurioitunut, sen vaihto on turvallisuussyistä annettava aina työkalun valmistajan, valmistajan huollon tai muun valtuutetun henkilöstön tehtäväksi.

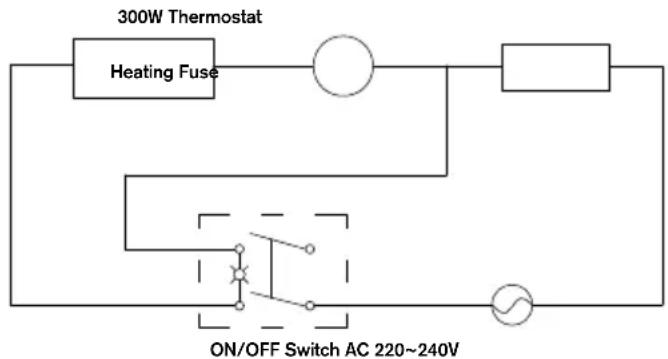

Schéma électrique

YMPÄRISTÖ

Erilliskeräys. Älä hävitä sähkötyökaluja talousjätteen mukana! Euroopan unionin sähkö- ja elektroniikkaromua koskevan direktiivin 2012/19/EY mukaisesti.

Kun työkalu on vaihdettava uuteen tai sille ei ole enää käyttöä, se on toimitettava erilliskeräykseen kierrätystä varten.

Takuu ja takuun piiriin kuuluvat korjaukset

Takuuaika: Tällä tuotteella on kahden vuoden takuu ostopäivästä lukien. (Alkuperäinen ostokuitti on säilytettävä.)

Takuuehdot: Jotta takuu on voimassa, kaikkia tässä asiakirjassa mainittuja ohjeita tulee noudattaa täydellisesti.

Takuukorjaukset: Ainoastaan Esselte-Rapidin huollolla on lupa suorittaa tämän työkalun takuukorjauksia.

Työkalun lähettäminen takuukorjaukseen:

1 Lähetä tuote alkuperäispakkauksessaan myymälään, josta ostit tuotteen.
2 Liitä lähetettävän tuotteen mukaan alkuperäinen päiväyksellä varustettu ostokuitti.

Minkä tahansa edellä esitetyn ohjeen noudattamatta jättäminen johtaa RAPIDin valmistajatakuun raukeamiseen.
