PRO EG360 - Pistolet do kleju RAPID - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny pistolet do kleju
Marka	Rapid
Model	PRO EG360
Wymiary (dł. x wys. x gł.)	21 x 26,5 x 5 cm
Waga	0,7 kg
Zasilanie	220-240 V~, 50 Hz
Moc	300 W
Zakres temperatur	120 °C do 230 °C
Regulacja temperatury	Termostat z pokrętłem regulacji
Średnica wkładów klejowych	12 mm
Zalecany typ wkładów	Rapid ∅ 12 mm
Główne funkcje	Spust do zmiennego przepływu, regulacja temperatury, wymienna dysza, wskaźnik zasilania
Czas nagrzewania	Około 3 do 5 minut
Maksymalna temperatura dyszy	Do 230 °C
Konserwacja i czyszczenie	Czyścić zewnętrzną część, przechowywać w suchym miejscu, usuwać klej w przypadku blokady
Bezpieczeństwo	Nie dotykać gorącej dyszy, używać podstawki, odłączać po użyciu, nie zanurzać w wodzie
Części zamienne i naprawialność	Wymienna dysza, naprawy wyłącznie przez wykwalifikowany personel, gwarancja 2 lata
Gwarancja	2 lata od daty zakupu (na podstawie paragonu)
Środowisko	Nie wyrzucać z odpadami domowymi, utylizować zgodnie z dyrektywą WEEE

Często zadawane pytania - PRO EG360 RAPID

Jak podłączyć i nagrzewać pistolet do kleju?

Podłącz urządzenie do gniazdka 220-240 V. Zapali się czerwona dioda. Odczekaj 3 do 5 minut, aż pistolet osiągnie temperaturę nagrzewania. Następnie włóż wkład klejowy o średnicy 12 mm z tyłu.

Jak regulować temperaturę kleju?

Użyj pokrętła regulacyjnego na pistolecie, aby wybrać temperaturę między 120 °C a 230 °C. Optymalna temperatura zależy od rodzaju wkładu klejowego i materiału do klejenia.

Jakie środki ostrożności należy zachować?

Nie dotykaj gorącej dyszy (do 230 °C). Zawsze używaj podstawki do odłożenia gorącego pistoletu. Trzymaj dzieci z dala. W razie potrzeby noś rękawice i ochronę oczu. Odłączaj urządzenie po użyciu.

Co zrobić, gdy klej nie wypływa lub zbyt mocno kapie?

Jeżeli klej nie wypływa, sprawdź, czy pistolet jest dobrze nagrzany i czy wkład jest prawidłowo włożony. Jeśli zbyt mocno kapie, może to wskazywać na zużytą dyszę. Wymień dyszę, gdy urządzenie jest gorące (ale odłączone od zasilania), nosząc rękawice.

Jak wymienić dyszę?

Odłącz pistolet i pozostaw go do ostygnięcia (około 1 minuty, aby klej zmiękł). Odkręć dyszę w rękawicach. W razie potrzeby wyczyść komorę topienia, a następnie wkręć nową dyszę, nie dokręcając zbyt mocno.

Co zrobić w przypadku zablokowania kleju z tyłu?

Pozostaw pistolet do nagrzania na około 15 minut, a następnie delikatnie naciskaj spust z przerwami. Jeśli to nie pomoże, zdejmij dyszę (uwaga na gorąco) i przedmuchaj narzędzie, pozwalając stopionemu klejowi spłynąć na jednorazową podstawkę.

Czy mogę używać wkładów klejowych innych marek?

Zaleca się używanie wyłącznie wkładów klejowych Rapid o średnicy 12 mm, aby zapewnić optymalne działanie i uniknąć uszkodzenia mechanizmu podawania.

Jak czyścić i konserwować pistolet do kleju?

Czyść zewnętrzną część suchą szmatką. Nigdy nie zanurzaj urządzenia w wodzie. Przechowuj w suchym i czystym miejscu. Regularnie czyść komorę topienia z pozostałości kleju.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Natychmiast odłącz urządzenie. Nie używaj go. Przewód musi zostać wymieniony przez producenta, jego serwis lub wykwalifikowaną osobę, aby uniknąć zagrożenia.

Jaki jest okres gwarancji?

Produkt objęty jest 2-letnią gwarancją od daty zakupu, po okazaniu oryginalnego paragonu. Naprawy gwarancyjne muszą być wykonywane przez autoryzowany serwis Esselte-Rapid.

INSTRUKCJA OBSŁUGI PRO EG360 RAPID

FI Elektryczny aplikator kleju

PL termotopliwego

Instrukcja obsługi - Tłumaczenie oryginału

Charakterystyka techniczna

Wymiary (WxDxS) 21 x 26,5 x 5 cm

Waga: 0,7 kg

Napięcie robocze: 220V-240V \~, 50Hz

Moc znamionowa: 300W

Temperatura: 120-230°C

Regulacja: Termostat

Wkłady klejowe: Rapid ∅ 12mm

Instrukcje bezpieczeństwa Przed użyciem tego urządzenia należy uważnie przeczytać zasady i instrukcje bezpieczeństwa.

OSTRZEŻENIE! Narzędzie w trakcie użytkowania musi być umieszczone na podstawce.

• To urządzenie nie jest przeznaczone do użytku przez osoby (a także dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, lub takie, które nie posiadają dostatecznego doświadczenia i wiedzy, o ile nie znajdują się one pod nadzorem lub nie zostały pouczone w zakresie użytkowania urządzenia w sposób bezpieczny przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować dzieci, aby nie bawiły się urządzeniem.

- Nie należy używać ani przechowywać urządzenia w wilgotnym otoczeniu. Nie umieszczać go w miejscach, gdzie może być narażone na

spryskanie wodą. Nie wystawiać go na ekstremalne zmiany temperatury podczas lub bezpośrednio po użyciu.

- Używać urządzenia wyłącznie wewnątrz pomieszczeń na czystej, suchej powierzchni. Nadmierna ilość pyłu i brudu może zmniejszyć żywotność tego narzędzia.

- Nigdy nie należy odłączać urządzenia ciągnąc za kabel.

- Jeżeli kabel jest uszkodzony lub przecięty, natychmiast wyjąć wtyczkę z gniazdka elektrycznego i nie używać urządzenia. Musi on zostać wymieniony przez producenta lub jego serwisanta, albo podobnie wykwalifikowaną osobę w celu uniknięcia zagrożenia.

- Przed rozpoczęciem czynności serwisowych odłącz urządzenie, gdy nie jest w użyciu (konserwacja, czyszczenie itp.)

- Należy zawsze upewnić się, że urządzenie jest podłączone do gniazda z uziemieniem.

- W przypadku korzystania z przedłużacza sprawdź, czy jest on w dobrym stanie i czy posiada gniazdo z uziemieniem.

- Nigdy nie używaj narzędzia, jeśli jest ono w jakikolwiek sposób uszkodzone.

- Nigdy nie należy wkładać do urządzenia przedmiotów innych niż wkłady klejowe Rapid

∅12mm.

• Nigdy nie usuwaj wkładu klejowego, który został już włożony do urządzenia.
• To normalne, że w czasie pracy narzędzie staje się gorące. Jest to normalne i nie oznacza żadnego problemu.

- Gorące powierzchnie: dysza urządzenia i klej mogą osiągnąć temperaturę ok. 230°C. Nie dotykaj rozgrzanej dyszy ani gorącego kleju. Należy unikać kontaktu ze skórą. W przypadku poparzenia, należy poparzone miejsce natychmiast umieścić w zimnej wodzie. Nigdy nie próbuj usunąć dużej ilości kleju bez pomocy medycznej.

- Trzymaj urządzenie poza zasięgiem dzieci. Zabrania się korzystania z pistoletu do klejenia przez dzieci.

- Przy stosowaniu urządzenia na wysokości, podejmij wszelkie niezbędne środki ostrożności w celu zapewnienia, że nie będzie możliwy kontakt operatora ani żadnej rzeczy z klejem. Upewnij się, że masz nosisz dostateczną odzież ochronną (skóra, oczy)

- Niektore materiały są wrażliwe na ciepło i mogą ulec uszkodzeniu przez kontakt z gorącą dyszę lub nawet z gorącym klejem. Jeśli to możliwe, sprawdź działanie kleju na kawałku niepotrzebnego materiału lub w niewidocznym miejscu naprawianego przedmiotu.

- Zachowaj ostrożność. Skupiaj się na wykonywanej pracy. Uważaj, aby z danego przedmiotu nie

kapał klej. Postępuj z rozsądkiem. Nie używaj tego pistoletu, gdy jesteś zmęczony. Nie pracuj będąc pod wpływem alkoholu lub innych środków, które mogą upośledzać sprawność fizyczną.

- Po zakończeniu korzystania z urządzenia, odłącz je i poczekaj aż ostygnie. Nigdy nie zanurzaj pistoletu do klejenia w wodzie ani innych cieczach, aby przyspieszyć proces chłodzenia. Pozostaw do schłodzenia tylko powietrzem. Pistolet do klejenia należy przechowywać w zamkniętym, suchym i bezpiecznym miejscu (skrzynka narzędziowa, szuflada, szafka, itp.).

Instrukcja obsługi

Podłącz pistolet do kleju do odpowiedniego gniazdka, świecąca czerwona kontrolka na przełączniku oznacza, że zasilanie jest włączone.

- Pozostaw narzędzie do nagrzania przez około 3-5 minut. Włóż wkład klejowy z tyłu urządzenia.

- Gdy pistolet zostanie całkowicie rozgrzany, naciskać spust powoli, aż stopiony materiał zacznie wypływać z dyszy. Zwolnij spust, aby zatrzymać przepływ kleju.

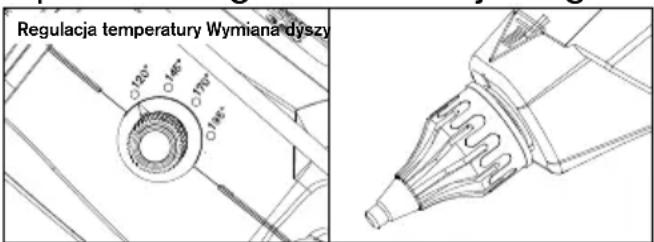

- Ustaw przycisk temperatury, aby ustawić temperaturę pracy pomiędzy 120-230°C

- Steruj spustem pistoletu do kleju, aby dostosować ilość i prędkość podawanego wkładu klejowego.

• Aby wymienić dyszę, pistolet do klejenia powinien być lekko ciepły, ale odłączony.
• Odkręć dyszę mając założone rękawice.

Usterki i środki zaradcze

• Aby zapobiec zatykaniu się tego pistoletu do kleju, utrzymuj mechanizm podający i komorę topienia kleju w stanie oczyszczonym z pyłów i innych obcych zanieczyszczeń.
• Nieużywane wkłady klejowe przechowuj w czystym miejscu.
• Nie wyjmuj wkładu klejowego z tyłu pistoletu do klejenia. Wskutek takiego działania może dojść do zniszczenia lub uszkodzenia mechanizmu podającego. Jeśli chcesz zmienić typ kleju, odetnij wystający koniec wkładu klejowego i przepchnij pozostałą część wkładu nowym wkładem.
• Nie kładź rozgrzanego pistoletu na boku. Trzymaj rozgrzany pistolet w pozycji pionowej, na metalowym stojaku lub stole warsztatowym, z dyszą skierowaną w dół.
• Jeśli stopiony klej wypłynął z wejścia komory topienia i zakłóca działanie mechanizmu podawania; pozostaw pistolet do ostygnięcia, a następnie delikatnie usunąć przeszkadzający klej.
• Wymienić dyszę, jeśli klej kapie nadmiernie. Nie próbuj wymienić dyszy, gdy klej jest zimny. Aby wymienić dyszę, pistolet musi być rozgrzewany, aż klej będzie wystarczająco miękki, by usunąć go dyszy (około 1 minutę).

Podczas usuwania starej dyszy używaj rękawic. Przepłucz klej przez pistolet, aby oczyścić komorę topienia. Zamontuj nową dyszę. Dokręć tylko do oporu. Nie dokręcaj nadmiernie.

• Utrzymuje zewnętrzną część pistoletu do kleju w czystości.
• Nie stosuj klejów innych niż zalecane przez Rapid
• Pozostawienie nieużywanego narzędzia włączonego przez zbyt długi czas może powodować zagrożenia. Niepotrzebne rozgrzewanie pistoletu przez długi czas nieaktywności, bez korzystania z narzędzia, w zależności od długości czasu i rodzaju stosowanego kleju może mieć różne niekorzystne skutki:

* Roztopienie i zmięknięcie wkładu klejowego z tyłu narzędzia, lub nawet sklejenie się wkładu klejowego z tyłu kanału wejściowego, przy wejściu do grzałki. W tym przypadku ponowne uruchomienie narzędzia do kolejnej operacji może trwać dłużej i być trudniejsze.

W przypadku takiego problemu, Rapid zaleca wykonanie następujących kroków:

• Podłącz narzędzie i pozostaw je w trybie rozgrzewania przez około piętnaście minut.
• Zacznij tłoczyć klej naciskając lekko na spust od czasu do czasu. Kontynuuj, aby rozgrzać narzędzie i powtarzaj tę czynność, dopóki narzędzie się nie odblokuje. Odblokowywanie

może zająć mniej lub więcej czasu, w zależności od: Rodzaju i skład kleju, który został wykorzystany oraz czasu, przez który narzędzie pozostawiono niepotrzebnie w trybie nagrzewania, nie korzystając z niego.

Jeżeli po wykonaniu tej czynności, uruchomienie jest nadal trudne:

• Zdemontuj dyszę, zachowaj ostrożność, gdyż urządzenie jest gorące.
• Umieścić urządzenie na stojaku. Pozostawić je podłączone i rozgrzane.
• Oczyć narzędzie, pozwalając na swobodne wypływanie gorącego kleju na dostępny podkład (pojemnik, papier, tektura, ...).
• Zacznij tłoczyć klej naciskając lekko na spust od czasu do czasu. Kontynuuj, aby rozgrzać narzędzie i powtarzaj tę czynność, dopóki narzędzie się nie odblokuje. Naciśnij spust kilka razy, aby upewnić się, że stary klej został całkowicie usunięty, a narzędzie zostało całkowicie oczyszczone.

* Do zwęglenia kleju, zależnie od rodzaju i składu stosowanego kleju dochodzi, gdy stopiony klej pozostaje wewnątrz narzędzia zbyt długo. Po zwęgleniu, klej zacznie blokować dyszę, a tym samym doprowadzi do wycieku kleju w kierunku tylnej części narzędzia, co w dłuższej perspektywie może

mieć poważne konsekwencje, takie jak zablokowanie systemu z przodu lub uszkodzenie systemu ogrzewania.

W takim przypadku:

• Zdemontuj dyszę, zachowaj ostrożność, gdyż urządzenie jest gorące.
• Umieścić urządzenie na stojaku. Pozostawić je podłączone i rozgrzane. Oczyć narzędzie, pozwalając na swobodne wypływanie gorącego kleju na dostępny podkład (pojemnik, papier, tektura, ...).
• Włóż nowy wkład klejowy, popychając go lekko spustem.
• Naciśnij spust kilka razy, aby upewnić się, że stary klej został całkowicie usunięty, a narzędzie zostało całkowicie oczyszczone.
• Wymień dyszę na nową.

- W każdym przypadku, nigdy nie należy:

- Siłą naciskać spustu, dopóki narzędzie nie nagrzeje się do swojej temperatury roboczej

- Mocno naciśnij wkład klejowy, nigdy nie próbuj usuwać go z tyłu.

- Naprawy pistoletu do klejenia powinny być wykonywane wyłącznie przez wykwalifikowany personel.

- Jeśli kabel zasilający jest uszkodzony należy zlecić jego wymianę producentowi, serwisowi posprzedażowemu producenta lub osobie o podobnych kwalifikacjach w celu uniknięcia niebezpieczeństwa.

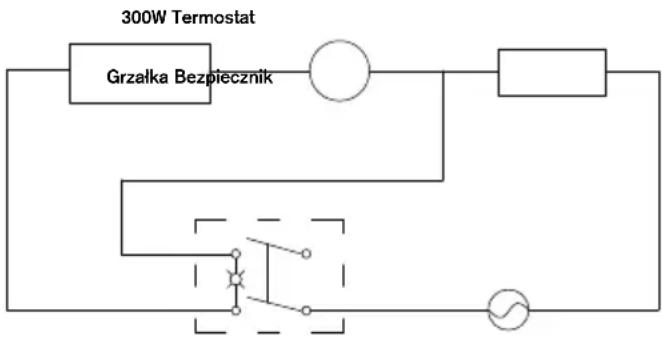

Schemat połączeń elektrycznych

Włącznik/wyłącznik AC 220\~240V

ŚRODOWISKO

Zbiórka selektywna. Nie wolno wyrzucać urządzeń elektrycznych do odpadów domowych! Zgodnie z dyrektywą europejską 2012/19/WE dotyczącą odpadów elektrycznych i sprzętu elektronicznego.

W przypadku konieczności wymiany lub wyrzucenia urządzenia należy je oddać do oddzielnego ośrodka zbiórki odpadów, gdzie urządzenie zostanie poddane recyklingowi.

Gwarancja i naprawy w ramach gwarancji

Okres gwarancji: Ten produkt posiada dwuletnią gwarancję od daty zakupu (podstawę stanowi oryginał dowodu zakupu).

Warunki gwarancji: Wszystkie punkty wymienione w tym dokumencie muszą być w pełni przestrzegane.

Naprawy gwarancyjne: Serwis posprzedażowy Esselte-Rapid jest jedynym autoryzowanym serwisem do wykonywania napraw gwarancyjnych tego narzędzia.

W przypadku roszczenia z tytułu gwarancji:

1 Zwróć produkt w oryginalnym opakowaniu do sklepu lub sprzedawcy, który dostarczył citen produkt,
2 Do produktu dołącz oryginalny dowód zakupu.

Każde naruszenie jednego z tych punktów uniemożliwiłoby rozpatrzenie roszczenia przez RAPID w ramach gwarancji producenta.
