INSTRUKCJA OBSŁUGI PRO EG320 RAPID

PL Elektryczny aplikator kleju termotopliwego

Instrukcja obsługi - Tłumaczenie oryginału

Charakterystyka techniczna EG320

Wymiary (WxDxS) 20,5 x 24 x 4,5 cm

Waga: 0,47 kg

Napięcie robocze: 220V-240V\~, 50Hz

Moc: 120W podczas rozruchu,

15W podczas użytkowania.

Temperatura: Samoregulujący

Wkłady klejowe: Rapid ∅ 12mm

Charakterystyka techniczna EG313

Wymiary (WxDxS) 23,5 x 22 x 4 cm

Waga: 0,38 kg

Napięcie robocze: 100V-240V\~, 50-60Hz

Moc: 100W podczas rozruchu,

12W podczas użytkowania.

Temperatura: Samoregulujący

Wkłady klejowe: Rapid ∅ 12mm

Instrukcje bezpieczeństwa

Przed użyciem tego urządzenia należy uważnie przeczytać zasady i instrukcje bezpieczeństwa.

OSTRZEŻENIE! Narzędzie w trakcie użytkowania musi być umieszczone na podstawce.

- To urządzenie nie jest przeznaczone do użytku przez osoby (a także dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, lub takie, które nie posiadają dostatecznego doświadczenia i wiedzy, o ile nie znajdują się one pod nadzorem lub nie zostały pouczone w zakresie użytkowania urządzenia w sposób bezpieczny przez osobę odpowiedzialną

za ich bezpieczeństwo. Należy pilnować dzieci, aby nie bawiły się urządzeniem.

• Nie należy używać ani przechowywać urządzenia w wilgotnym otoczeniu. Nie umieszczać go w miejscach, gdzie może być narażone na spryskanie wodą. Nie wystawiać go na ekstremalne zmiany temperatury podczas lub bezpośrednio po użyciu.
• Używać urządzenia wyłącznie wewnątrz pomieszczeń na czystej, suchej powierzchni. Nadmierna ilość pyłu i brudu może zmniejszyć żywotność tego narzędzia.
• Nigdy nie należy odłączać urządzenia ciągnąc za kabel.
• Jeżeli kabel jest uszkodzony lub przecięty, natychmiast wyjąć wtyczkę z gniazdka elektrycznego i nie używać urządzenia. Musi on zostać wymieniony przez producenta lub jego serwisanta, albo podobnie wykwalifikowaną osobę w celu uniknięcia zagrożenia.
• Przed rozpoczęciem czynności serwisowych odłącz urządzenie, gdy nie jest w użyciu (konserwacja, czyszczenie itp.)
• Nigdy nie używaj narzędzia, jeśli jest ono w jakikolwiek sposób uszkodzone.
• Nigdy nie należy wkładać do urządzenia przedmiotów innych niż wkłady klejowe Rapid ∅12mm.
• Nigdy nie usuwaj wkładu klejo-wego, który został już włożony do

urządzenia.

• To normalne, że w czasie pracy narzędzie staje się gorące. Jest to normalne i nie oznacza żadnego problemu.
• Gorące powierzchnie: dysza urządzenia i klej mogą osiągnąć temperaturę ok. 200°C. Nie dotykaj rozgrzanej dyszy ani gorącego kleju. Należy unikać kontaktu ze skórą. W przypadku poparzenia, należy poparzone miejsce natychmiast umieścić w zimnej wodzie. Nigdy nie próbuj usunąć dużej ilości kleju bez pomocy medycznej.
• Trzymaj urządzenie poza zasięgiem dzieci. Zabrania się korzystania z pistoletu do klejenia przez dzieci.
• Przy stosowaniu urządzenia na wysokości, podejmij wszelkie niezbędne środki ostrożności w celu zapewnienia, że nie będzie możliwy kontakt operatora ani żadnej rzeczy z klejem. Upewnij się, że masz nosisz dostateczną odzież ochronną (skóra, oczy)
• Niektóre materiały są wrażliwe na ciepło i mogą ulec uszkodzeniu przez kontakt z gorącą dyszę lub nawet z gorącym klejem. Jeśli to możliwe, sprawdź działanie kleju na kawałku niepotrzebnego materiału lub w niewidocznym miejscu naprawianego przedmiotu.
• Zachowaj ostrożność. Skupiaj się na wykonywanej pracy. Uważaj, aby z danego przedmiotu nie kapał klej. Postępuj z rozsądkiem. Nie używaj tego pistoletu, gdy je- steś zmęczony. Nie pracuj będąc pod wpływem alkoholu lub innych

środków, które mogą upośledzać sprawność fizyczną.

- Po zakończeniu korzystania z urządzenia, odłącz je i poczekaj aż ostygnie. Nigdy nie zanurzaj pistoletu do klejenia w wodzie ani innych cieczach, aby przyspieszyć proces chłodzenia. Pozostaw do schłodzenia tylko powietrzem. Pistolet do klejenia należy przechowywać w zamkniętym, suchym i bezpiecznym miejscu (skrzynka narzędziowa, szuflada, szafka, itp.).

Instrukcja obsługi

• Podłącz pistolet do kleju do odpowiedniego gniazdka. Włączyć urządzenie przełącznikiem.
• Pozostaw narzędzie do nagrzania przez około 3-5 minut (EG320) / 2-4 minut (EG313). Włóż wkład klejowy z tyłu urządzenia.
• Gdy pistolet zostanie całkowicie rozgrzany, naciskać spust powoli, aż stopiony materiał zacznie wypływać z dyszy. Zwolnij spust, aby zatrzymać przepływ kleju.
• Steruj spustem pistoletu do kleju, aby dostosować ilość i prędkość podawanego wkładu klejowego.

Wymiana dyszy

• Aby wymienić dyszę, pistolet do klejenia powinien być lekko ciepły, ale odłączony.
• Odkręć dyszę mając założone

rękawice.

Usterki i środki zaradcze

• Aby zapobiec zatykaniu się tego pistoletu do kleju, utrzymuj mechanizm podający i komorę topienia kl stanie oczyszczonym z pyło innych obcych zanieczyszo
• Nieużywane wkłady klejowe przechowuj w czystym miejscu.
• Nie wyjmuj wkładu klejowego z tyłu pistoletu do klejenia. Wskutek takiego działania może dojść do zniszczenia lub uszkodzenia mechanizmu podającego. Jeśli chcesz zmienić typ kleju, odetnij wystający koniec wkładu klejowego i przepchnij pozostałą część wkładu nowym wkładem.
• Niekładź rozgrzanego pistoletu na boku. Trzymaj rozgrzany pistolet w pozycji pionowej, na metalowym stojaku lub stole warsztatowym, z dyszą skierowaną w dół.
• Jeśli stopiony klej wypłynął z wejścia komory topienia i zakłóca działanie mechanizmu podawania; pozostaw pistolet do ostygnięcia, a następnie delikatnie usunąć przeszkadzający klej.
• Wymienić dyszę, jeśli klej kapie nadmiernie. Nie próbuj wymienić dyszy, gdy klej jest zimny. Aby wymienić dyszę, pistolet musi być rozgrzewany, aż klej będzie wystarczająco miękki, by usu-nąć go dyszy (około 1 minutę). Podczas usuwania starej dyszy używaj rękawic. Przepłucz klej przez pistolet, aby oczyścić komorę topienia. Zamontuj nową dyszę. Dokręć tylko do oporu.

Nie dokręcaj nadmiernie.

• Utrzymuje zewnętrzną część pistoletu do kleju w czystości.
• Nie stosuj klejów innych niż zalecane przez Rapid
• Pozostawienie nieużywanego narzędzia włączonego przez zbyt długi czas może powodować zagrożenia. Niepotrzebne rozgrzewanie pistoletu przez długi czas nieaktywności, bez korzystania z narzędzia, w zależności od długości czasu i rodzaju stosowanego kleju może mieć różne niekorzystne skutki:

* Roztopienie i zmięknięcie wkładu klejowego z tyłu narzędzia, lub nawet sklejenie się wkładu klejowego z tyłu kanału wejściowego, przy wejściu do grzałki. W tym przypadku ponowne uruchomienie narzędzia do kolejnej operacji może trwać dłużej i być trudniejsze. W przypadku takiego problemu, Rapid zaleca wykonanie następujących kroków:

- Podłącz narzędzie i pozo- staw je w trybie rozgrzewania przez około piętnaście minut.

- Zacznij tłoczyć klej naciska- jąc lekko na spust od czasu do czasu. Kontynuuj, aby rozgrzać narzędzie i powta- rzaj tę czynność, dopóki narzędzie się nie odbloku- je. Odblokowywanie może zając mniej lub więcej czasu, w zależności od: Rodzaju i skład kleju, który został wy- korzystany oraz czasu, przez który narzędzie pozostawiono niepotrzebnie w trybie na-

grzewania, nie korzystając z niego.

Jeżeli po wykonaniu tej czynności, uruchomienie jest nadal trudne:

• Zdemontuj dyszę, zachowaj ostrożność, gdyż urządzenie jest gorące.
• Umieścić urządzenie na stojaku. Pozostawić je podłączone i rozgrzane.
• Oczyć narzędzie, pozwala- jąc na swobodne wypływanie gorącego kleju na dostępny podkład (pojemnik, papier, tektura, ...).
• Zacznij tłoczyć klej naciska- jąc lekko na spust od czasu do czasu. Kontynuuj, aby roz- grzać narzędzie i powtarzaj tę czynność, dopóki narzędzie się nie odblokuje. Naciśnij spust kilka razy, aby upewnić się, że stary klej został cał- kowicie usunięty, a narzędzie zostało całkowicie oczysz- czone.

* Do zwęglenia kleju, zależnie od rodzaju i składu stosowanego kleju dochodzi, gdy stopiony klej pozostaje wewnątrz narzędzia zbyt długo. Po zwęgleniu, klej zacznie blokować dyszę, a tym samym doprowadzi do wycieku kleju w kierunku tylnej części narzędzia, co w dłuższej perspektywie może mieć poważne konsekwencje, takie jak zablokowanie systemu z przodu lub uszkodzenie systemu ogrzewania.

W takim przypadku:

- Zdemontuj dyszę, zachowaj

ostrożność, gdyż urządzenie jest gorące.

• Umieścić urządzenie na stojaku. Pozostawić je podłączone i rozgrzane. Oczyć narzędzie, pozwalając na swobodne wypływanie gorącego kleju na dostępny podkład (pojemnik, papier, tektura, ...).
• Włóż nowy wkład klejowy, popychając go lekko spu-stem.
• Naciśnij spust kilka razy, aby upewnić się, że stary klej został całkowicie usunięty, a narzędzie zostało całkowicie oczyszczone.
• Wymień dyszę na nową.

- W każdym przypadku, nigdy nie należy:

• Siłą naciskać spustu, dopóki narzędzie nie nagrzeje się do swojej temperatury roboczej

• Mocno naciśnij wkład klejowy, nigdy nie próbuj usuwać go z tyłu.

• Naprawy pistoletu do kleje-nia powinny być wykonywane wyłącznie przez wykwalifikowany personel.

• Jeśli kabel zasilający jest uszkodzony należy zlecić jego wymianę producentowi, serwisowi posprzedażowemu producenta lub osobie o podobnych kwalifikacjach w celu uniknięcia nie-bezpieczeństwa.

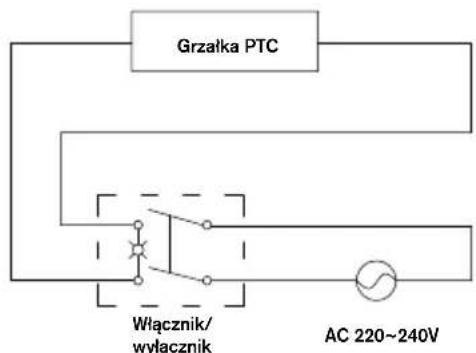

Schemat połączeń elektrycznych

Grzałka PTC Włącznik/ wyłącznik AC 220~240V

ŚRODOWISKO

Zbiórka selektywna. Nie wolno wyrzucać urządzeń elektrycznych do odpadów domowych! Zgodnie z dyrektywą europejską 2012/19/WE dotyczącą odpadów elektrycznych i sprzętu elektronicznego.

W przypadku konieczności wymiany lub wyrzucenia urządzenia należy je oddać do oddzielnego ośrodka zbiórki odpadów, gdzie urządzenie zostanie poddane recyklingowi.

Gwarancja i naprawy w ramach gwarancji

Okres gwarancji: Ten produkt posiada dwuletnią gwarancję od

daty zakupu (podstawę stanowi oryginał dowodu zakupu).

Warunki gwarancji: Wszystkie punkty wymienione w tym dokumencie muszą być w pełni przestrzegane.

Naprawy gwarancyjne: Serwis posprzedażowy Rapid jest jedynym autoryzowanym serwisem do wykonywania napraw gwarancyjnych tego narzędzia.

W przypadku roszczenia z tytułu gwarancji:

1 Zwróć produkt w oryginalnym opakowaniu do sklepu lub sprzedawcy, który dostarczył citen produkt,
2 Do produktu dołącz oryginalny dowód zakupu.

Każde naruszenie jednego z tych punktów uniemożliwiłoby rozpatrzenie roszczenia przez RAPID w ramach gwarancji producenta.
