ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PRO EG320 RAPID

GR Ηλεκτρικό πιστόλι θερμόκολλας

ΗΛΕΚΤΡΙΚΟ ΠΙΣΤΟΛΙ ΘΕΡΜΟΚΟΛΛΑΣ: EG320, EG313

Οδηγίες λειτουργίας - μετάφραση του πρωτοτύπου

Τεχνικά χαρακτηριστικά EG320

Διαστάσεις (πχυχβ) 20.5 x 24 x 4.5 cm

Bápoç: 0.47

Τάση λειτουργίας: 220-240V\~, 50Hz

Ονομαστική βαθμονόμηση ισχύος: 120 W αρχή εργασίας

15 W κατά τη χρήση

Θερμοκρασία: αυτορυθμιζόμενη

Στικ κόλλας: Rapid ∅ 12mm

Τεχνικά χαρακτηριστικά EG313

Διαστάσεις (πχυχβ) 23.5 x 22 x 4 cm

Bápoç: 0.38

Τάση λειτουργίας: 100-240V\~, 50-60Hz

Ονομαστική βαθμονόμηση ισχύος: 100 W αρχή εργασίας

12 W κατά τη χρήση

Θερμοκρασία: αυτορυθμιζόμενη

Στικ κόλλας: Rapid ∅ 12mm

Οδηγίες ασφαλείας

Πριν χρησιμοποιήσετε αυτό το μηχάνημα, διαβάστε

τους κανόνες και τις οδηγίες ασφαλείας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το εργαλείο πρέπει να τοποθετηθεί στην βάση όταν δεν χρησιμοποιείται.

• Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) με μειωμένες, σωματικές, αισθητηριακές ή πνευματικές kgικανότητας ή τα οποία στερούνται εμπειρίας και γνώσης, εκτός και αν τους παρέχεται επίβλεψη ή καθοδήγηση ως προς τη χρήση της συσκευής από κάποιον υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να επιβλέπονται ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

• Μην χρησιμοποιείτε ή μην αποθηκεύετε αυτό το μηχάνημα σε υγρό περιβάλλον. Μην το τοποθετείτε σε μέρος που μπορεί να βραχεί από νερό. Μην το εκθέτετε σε ακραίες μεταβολές θερμοκρασίας κατά τη διάρκεια ή αμέσως μετά από τη χρήση.
• Χρησιμοποιήστε το μόνο σε εσωτερικούς χώρους σε καθαρή, στεγνή επιφάνεια εργασίας. Η υπερβολική σκόνη ή βρωμιά μπορεί να μειώσει τη διάρκεια ζωής αυτού του εργαλείου.
• Ποτέ μην αποσυνδέετε το μηχάνημα, τραβώντας το καλώδιο.
• Αν το τροφοδοτικό καλώδιο καταστραφεί ή κοπεί, αφαιρέστε αμέσως το βύσμα από την ηλεκτρική πρίζα και μην χρησιμοποιείτε το μηχάνημα. Πρέπει να αντικατασταθεί από τον κατασκευαστή ή τον αντιπρόσωπό του για το σέρβις ή από παρόμοιο εξειδικευμένο άτομο, προκειμένου να αποφευχθούν κίνδυνοι.
• Αποσυνδέστε το μηχάνημα όταν δεν βρίσκεται σε χρήση, πριν από οποιεσδήποτε ενέργειες σέρβις (συντήρηση, καθαρισμός, κτλ.)
• Ποτέ μην χρησιμοποιείτε το εργαλείο, αν παρουσιάζει οποιουδήποτε είδους βλάβες.
• Ποτέ μην εισάγετε στο μηχάνημα αντικείμενα, διαφορετικά από στικ κόλλας διαμέτρου ∅12mm Rapid.
• Ποτέ μην αφαιρείτε ένα στικ κόλλας που έχετε ήδη εισάγει.
• Είναι φυσιολογικό για αυτό το εργαλείο να θερμαίνεται αρκετά κατά τη χρήση. Αυτό είναι φυσιολογικό και δεν υποδεικνύει κάποιο πρόβλημα.

- Θερμές επιφάνειες: το ακροφύσιο της συσκευής και η κόλλα μπορούν να φθάσουν σε θερμοκρασία περ. 200°C. Μην αγγίζετε το θερμαινόμενο ακροφύσιο ή το κολλητικό υλικό. Αποφύγετε οποιαδήποτε επαφή με το δέρμα. Αν καείτε, ρίξτε αμέσως στο έγκαυμα κρύο νερό. Ποτέ μην επιχειρήσετε να αφαιρέσετε μια μεγάλη ποσότητα κόλλας χωρίς ιατρική βοήθεια.

• Κρατήστε τα παιδιά μακριά. Τα παιδιά δεν πρέπει να χρησιμοποιούν αυτό το πιστόλι κόλλας.
• Όταν κάνετε κάποια εφαρμογή σε μεγαλύτερο ύψος, λάβετε όλες τις απαραίτητες προφυλάξεις για να διασφαλίσετε ότι η κόλλα δεν τρέχει πάνω στο χειριστή ή σε οποιοδήποτε αντικείμενο. Βεβαιωθείτε ότι φοράτε επαρκή προστατευτικό ρουχισμό (δέρμα, μάτια)
• Ορισμένα υλικά είναι ευαίσθητα στη θερμότητα και μπορούν να καταστραφούν από το ζεστό ακροφύσιο ή ακόμα τη ζεστή κόλλα. Όπου είναι δυνατό, κάντε μια δοκιμή σε ένα άχρηστο τεμάχιο ή σε ένα κρυμμένο τμήμα του αντικειμένου που επισκευάζετε.
• Παραμείνετε σε εγρήγορση. Συγκεντρώστε την προσοχή σας στην εργασία σας. Προσέξτε για τυχόν ζεστή κόλλα που στάζει από το αντικείμενο που επεξεργάζεστε. Χρησιμοποιήστε κοινή λογική. Μην χρησιμοποιείτε αυτό το πιστόλι όταν είστε κουρασμένοι. Μην το χρησιμοποιείτε υπό

την επήρεια αλκοόλ ή άλλων ναρκωτικών που μπορεί να υποβαθμίσουν τις σωματικές σας ικανότητες.

- Όταν ολοκληρώσετε με τη χρήση του μηχανήματος, αποσυνδέστε το και περιμένετε μέχρι να κρυώσει. Ποτέ μην βυθίζετε ζεστή κόλλα σε νερό ή άλλα υγρά για να επιταχύνετε τη διαδικασία ψύξης. Αφήστε το μόνο να κρυώσει στον αέρα. Το πιστόλι θερμόκολλας πρέπει να αποθηκεύεται σε κλειστό, στεγνό και ασφαλές μέρος (εργαλειοθήκη, ντουλάπι, συρτάρι, κτλ.).

Οδηγίες χρήσης

• Συνδέστε το πιστόλι κόλλας σε μια κατάλληλη πρίζα. Ενεργοποιήστε το διακόπτη λειτουργίας.
• Αφήστε το εργαλείο να θερμανθεί για περίπου 3-5 λεπτά (EG320) / 2-4 λεπτά (EG313). Εισάγετε ένα στικ κόλλας στο πίσω μέρος του εργαλείου.
• Όταν το πιστόλι έχει θερμανθεί πλήρως, πιέστε αργά τη σκανδάλη, μέχρι το τηγμένο υλικό να αρχίσει να ρέει από το ακροφύσιο. Ελευθερώστε τη σκανδάλη για να σταματήσει η ροή κόλλας.
• Εργαστείτε με τη σκανδάλη του πιστολιού κόλλας για να ρυθμίσετε την έξοδο και την ταχύτητα του στικ κόλλας.

Αλλαγή ακροφυσίου

• Για να αλλάξετε το ακροφύσιο, το πιστόλι κόλλας πρέπει να

είναι ελαφρώς ζεστό, αλλά εκτός ρεύματος.

- Ξεβιδώστε το ακροφύσιο,γάντια.

Βλάβες λειτουργίας και διορθωτικές λύσεις

• Για να αποτρέψετε τη συμφόρηση του πιστολιού κόλλας, διατηρήστε το μηχανισμό τροφοδοσίας και το θάλαμο τήξης απαλλαγμένους από βρωμιά και άλλα ξένα κατάλοιπα.

- Αποθηκεύστε τα αχρησιμοποίητα στικ κόλλας σε καθαρό περιβάλλον.

- Μην τραβάτε το στικ κόλλας από το πίσω μέρος του πιστολιού. Ο μηχανισμός τροφοδοσίας μπορεί να καταστραφεί ή να χαλάσει. Αν πρέπει να αλλάξετε τον τύπο κόλλας, αποκόψτε το προεξέχον άκρο και περάστε διαμέσου το υπόλοιπο μαζί με το νέο στικ κόλλας.

- Μην ακουμπάτε το θερμαινόμενο πιστόλι στο πλάι. Κρατήστε το σε κατακόρυφη θέση, στη μεταλλική βάση ή τον πάγκο εργασίας, με το ακροφύσιο στραμμένο κάτω.

- Αν η τηγμένη κόλλα έχει διαφύγει από την είσοδο του θαλάμου τήξης και παρεμβάλλεται στο μηχανισμό τροφοδοσίας, αφήστε το πιστόλι να κρυώσει και αφαιρέστε προσεκτικά την κόλλα που εμποδίζει.

- Αντικαταστήστε το ακροφύσιο, αν στάζει κόλλα σε υπερβολικό βαθμό. Μην επιχειρείτε να αλλάξετε το ακροφύσιο, όταν η κόλλα είναι κρύα. Για να αλλάξετε το ακροφύσιο, το πιστόλι πρέπει να θερμανθεί, μέχρι η κόλλα

• Για να αποτρέψετε τη συμφόρηση του πιστολιού κόλλας, διατηρήστε το μηχανισμό τροφοδοσίας και το θάλαμο τήξης απαλλαγμένους από βρωμιά και άλλα ξένα κατάλοιπα. • Αποθηκεύστε τα αχρησιμοποίητα στικ κόλλας σε καθαρό περιβάλλον. • Μην τραβάτε το στικ κόλλας από το πίσω μέρος του πιστολιού. Ο μηχανισμός τροφοδοσίας μπορεί να καταστραφεί ή να χαλάσει. Αν πρέπει να αλλάξετε τον τύπο κόλλας, αποκόψτε το προεξέχον άκρο και περάστε διαμέσου το υπόλοιπο μαζί με το νέο στικ κόλλας. • Μην ακουμπάτε το θερμαινόμενο πιστόλι στο πλάι. Κρατήστε το σε κατακόρυφη θέση, στη μεταλλική βάση ή τον πάγκο εργασίας, με το ακροφύσιο στραμμένο κάτω. • Αν η τηγμένη κόλλα έχει διαφύγει από την είσοδο του θαλάμου τήξης και παρεμβάλλεται στο μηχανισμό τροφοδοσίας, αφήστε το πιστόλι να κρυώσει και αφαιρέστε προσεκτικά την κόλλα που εμποδίζει. • Αντικαταστήστε το ακροφύσιο, αν στάζει κόλλα σε υπερβολικό βαθμό. Μην επιχειρείτε να αλλάξετε το ακροφύσιο, όταν η κόλλα είναι κρύα. Για να αλλάξετε το ακροφύσιο, το πιστόλι πρέπει να θερμανθεί, μέχρι η κόλλα

να μαλακώσει αρκετά για να αφαιρεθεί το ακροφύσιο (περίπου 1 λεπτό). Φορέστε γάντια και αφαιρέστε το παλιό ακροφύσιο. Εκκενώστε την κόλλα διαμέσου του πιστολιού, για να καθαρίσετε το θάλαμο τήξης. Αντικαταστήστε με ένα νέο ακροφύσιο. Σφίξτε μόνο μέχρι να ασφαλίσει. Μην σφίγγετε υπερβολικά.

- Διατηρήστε το εξωτερικό του πιστολιού κόλλας καθαρό.

- Μην χρησιμοποιείτε κόλλες, διαφορετικές από αυτές που συνιστώνται από την Rapid

- Όταν αφήνετε το εργαλείο αναμμένο για πολύ μεγάλο διάστημα χωρίς να το χρησιμοποιείτε, μπορεί να προκληθούν κίνδυνοι. Η περιττή υπερθέμανση για μεγάλο διάστημα αδράνειας χωρίς χρήση, μπορεί να έχει αρνητικές συνέπειες, ανάλογα με το διάστημα του χρόνου και τον τύπο κόλλας που χρησιμοποιήθηκε:

* Τήξη και μαλάκωμα του στικ κόλλας στο πίσω μέρος του εργαλείου ή ακόμα και προσκόλληση του στικ στην υποδοχή μόνωσης στην είσοδο της θωράκισης θερμότητας. Στην προκειμένη περίπτωση, η επανεκκίνηση του εργαλείου για μια επακόλουθη λειτουργία μπορεί να διαρκέσει περισσότερο και να είναι πιο δύσκολη.

Σε περίπτωση ενός τέτοιου προβλήματος η Rapid συνιστά να ακολουθήσετε τα εξής βήματα:

- Συνδέστε το εργαλείο και

αφήστε το να θερμανθεί για περίπου δεκαπέντε λεπτά.

- Αρχίστε να ωθείτε την κόλλα, πατώντας ελαφρά κατά διαστήματα τη σκανδάλη. Συνεχίστε να θερμαίνετε το εργαλείο και επαναλάβετε αυτή την ενέργεια μέχρι να ξεμπλοκάρει. Ο χρόνος ξεμπλοκαρίσματος μπορεί να είναι μεγαλύτερος ή μικρότερος, ανάλογα με: τον τύπο και τη σύνθεση της κόλλας που χρησιμοποιήθηκε και τη διάρκεια για την οποία το εργαλείο αφέθηκε να θερμαίνεται περιττά και χωρίς να χρησιμοποιείται για κόλληση.

- Αν η εκκίνηση εξακολουθεί να είναι δύσκολη μετά από αυτή την ενέργεια:

- Αφαιρέστε το ακροφύσιο, προσέξτε τη συσκευή που είναι ζεστή.

- Τοποθετήστε το εργαλείο στη βάση του. Αφήστε το συνδεμένο και θερμαινόμενο.

- Καθαρίστε το εργαλείο, αφήνοντας τη ζεστή κόλλα να κυλήσει λόγω βαρύτητας πάνω σε ένα αναλώσιμο στήριγμα (δοχείο, χαρτί, χαρτόνι...).

- Αρχίστε να ωθείτε την κόλλα, πατώντας ελαφρά κατά διαστήματα τη σκανδάλη. Συνεχίστε να θερμαίνετε το εργαλείο και επαναλάβετε αυτή την ενέργεια μέχρι να ξεμπλοκάρει. Τραβήξτε μερικές φορές τη σκανδάλη, για να βεβαιωθείτε ότι η παλιά κόλλα έχει εκκενωθεί πλήρως

και το εργαλείο έχει καθαρίσει εντελώς.

* Η απανθράκωση της κόλλας, ανάλογα με τη φύση και τη σύνθεση της κόλλας που χρησιμοποιήθηκε, συμβαίνει όταν η κόλλα παραμένει λιωμένη, παγιδευμένη μέσα στο εργαλείο για πολύ μεγάλο διάστημα. Μόλις απανθρακωθεί, η κόλλα αρχίζει να εμποδίζει το ακροφύσιο και επομένως κάνει την κόλλα να πήζει προς το πίσω μέρος του εργαλείου, γεγονός που μακροπρόθεσμα μπορεί να έχει σοβαρές συνέπειες, όπως μπλοκάρισμα του συστήματος στο μπροστινό μέρος ή θραύση στο σύστημα θέρμανσης.

Στην προκειμένη περίπτωση:

- Αφαιρέστε το ακροφύσιο, προσέξτε τη συσκευή που είναι ζεστή.

- Τοποθετήστε το εργαλείο στη βάση του. Αφήστε το συνδεμένο και θερμαινόμενο. Καθαρίστε το εργαλείο, αφήνοντας τη ζεστή κόλλα να κυλήσει λόγω βαρύτητας πάνω σε ένα αναλώσιμο στήριγμα (δοχείο, χαρτί, χαρτόνι...).

- Εισάγετε ένα νέο στικ κόλλας, πιέζοντας ελαφρά τη σκανδάλη.

- Τραβήξτε μερικές φορές τη σκανδάλη, για να βεβαιωθείτε ότι η παλιά κόλλα έχει εκκενωθεί πλήρως και το εργαλείο έχει καθαρίσει εντελώς.

- Αντικαταστήστε το ακροφύσιο με ένα νέο.

* Σε κάθε περίπτωση ποτέ δεν

πρέπει:

- να εξαναγκάσετε με δύναμη τη σκανδάλη, πριν το εργαλείο έχει θερμανθεί στη θερμοκρασία λειτουργίας του,

- να πιέσετε με δύναμη το στικ κόλλας, ποτέ μην επιχειρείτε να το αφαιρέσετε από το πίσω μέρος.

- Η εργασία επισκευής στο πιστόλι κόλλας πρέπει να διεξάγεται μόνο από εξειδικευμένο προσωπικό.

- Αν το ηλεκτρικό τροφοδοτικό καλώδιο έχει καταστραφεί, πρέπει να αντικαθίσταται από τον κατασκευαστή, την υπηρεσία σέρβις μετά από την πώληση του κατασκευαστή ή παρόμοιο εξειδικευμένο άτομο, προκειμένου να αποτρέπεται κάθε κίνδυνος.

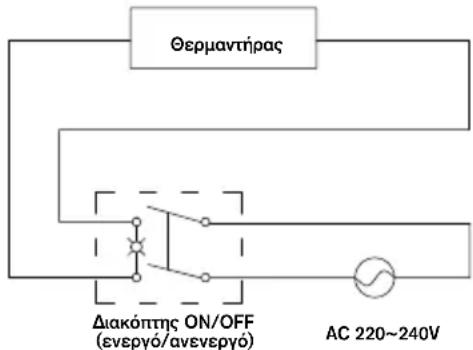

Διάγραμμα ηλεκτρικής καλωδίωσης

Θερμαντήρας Διακόπτης ON/OFF (ενεργό/ανενεργό) AC 220~240V

ПЕРІВАЛЛОН

Ξεχωριστή συλλογή. Μην απορρίπτετε ηλεκτρικά εργαλεία στα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19ΕΚ περί απόβλητου ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

'Οταν το εργαλείο πρέπει να αντικατασταθεί ή η χρήση του δεν είναι άλλο αναγκαία, πρέπει να το προσκομίσετε σε ένα ξεχωριστό

κέντρο συλλογής για ανακύκλωση.

Εγγύηση και επισκευές στο πλαίσιο της εγγύησης

Περίοδος εγγύησης: Για το παρόν προϊόν παρέχεται 2ετής εγγύηση από την ημερομηνία αγοράς (η γνήσια απόδειξη πώλησης λειτουργεί ως τεκμήριο).

'Οροι εγγύησης: Πρέπει να έχουν τηρηθεί όλα τα σημεία που αναφέρονται σε αυτό το έγγραφο.

Επισκευές εγγύησης: Το Σέρβις Μετά από την Πώληση της Rapid είναι η μόνο εγκεκριμένη υπηρεσία για διεξαγωγή επισκευών σε αυτό το

εργαλείο στο πλαίσιο της εγγύησης.

Σε περίπτωση κάποιας αξίωσης στο πλαίσιο της εγγύησης:

1 Επιστρέψτε το προϊόν στην αρχική του συσκευασία στο κατάστημα ή το σημείο πώλησης που σας προμήθευσε αυτό το προϊόν,
2 Συνοδέψτε το επιστραφέν προϊόν μαζί με τη γνήσια χρονολογημένη απόδειξη.

Οποιαδήποτε παραβίαση αυτών των σημείων αποτρέπει εξέταση της αξίωσης εκ μέρους της RAPID σύμφωνα με την εγγύηση του κατασκευαστή.
