MANUAL DE UTILIZADOR PRO EG320 RAPID

minutos (EG320) / 2 a 4 minutos (EG313). Insira uma vareta de cola na parte posterior da ferramenta.

Instruções de utilização - tradução do original

Dimensões (LxAxP) 20.5 x 24 x 4.5 cm

Peso: 0.47 kg

Tensão de trabalho: 220-240V\~, 50Hz

Potência: 120W ao arrancar, 15W em utilização

Temperatura: Auto-regulado

Varetas de cola: Rapid, com diâmetro de 12mm

Dimensões (LxAxP) 23.5 x 22 x 4 cm

Peso: 0.38 kg

Tensão de trabalho: 100-240V\~, 50-60Hz

Potência: 100W ao arrancar, 12W em utilização

Temperatura: Auto-regulado

Varetas de cola: Rapid, com diâmetro de 12mm

Instruções de segurança

Leia cuidadosamente as instruções e as regras de segurança antes de utilizar esta ferramenta.

ADVERTÊNCIA! Esta ferramenta deve ser colocada num suporte quando não estiver a ser usada.

- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas, ou com falta de experiência e conhecimento, excepto sob supervisão ou se tiverem recebido instruções sobre a utilização do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para se ter a certeza que não brincam com o dispositivo.

• Não utilize nem guarde a ferramenta em ambientes húmidos. Não a coloque onde possa ser molhada. Não a exponha a grandes diferenças de temperatura durante, ou logo após, a utilização.
• Utilize-a apenas em interiores, numa superfície de trabalho limpa e seca. O excesso de pó e de sujidade podem fazer reduzir o tempo de vida útil desta ferramenta.
• Nunca desligue a máquina puxando pelo cabo.
• Se o cabo de alimentação estiver danificado ou cortado, retire imediatamente a ficha da tomada eléctrica e não utilize

a ferramenta. E cabo deve ser substituído pelo fabricante, um agente de reparação técnica ou pessoa qualificada, para evitar a ocorrência de qualquer perigo.

• Desligue a ferramenta quando não estiver em utilização, e antes de qualquer procedimento de assistência (manutenção, limpeza, etc.)
• Nunca utilize a ferramenta se ela apresentar algum tipo de dano.
• Nunca insira na máquina objectos que não as varetas de cola Rapid com diâmetro de ∅12mm.
• Nunca retire uma vareta de cola que já tenha sido inserida.
• É normal esta ferramenta ficar bastante quente durante a utilização. Isso não constitui um problema.
• Superfícies quentes: O bocal da ferramenta e a cola podem atingir uma temperatura de aproximadamente 200°C. Não toque no bocal aquecido nem na cola quente. Evite qualquer contacto com a pele. Se ocorrer alguma queimadura, coloque imediatamente a área afectada em água fria. Nunca tente retirar uma grande quantidade sem ajuda médica.
• Mantenha as crianças afastadas. As crianças não devem utilizar esta pistola de cola.
• Quando da utilização num local alto, tome todas as precauções necessárias para garantir que a cola não cai no operador ou em qualquer objecto. Certifique-se de que utiliza protecção

adequada (pele, olhos)

• Alguns materiais são sensíveis ao calor e podem ser danificados pelo bocal quente, ou mesmo pela cola quente. Sempre que for possível, teste um pedaço ou uma parte escondida do material do objecto a ser reparado.
• Mantenha-se atento. Preste atenção ao trabalho. Esteja atento a qualquer gota de cola quente proveniente do trabalho que está a realizar. Utilize bom senso. Não utilize a pistola quando estiver cansado. Não utilize a ferramenta sob a influência do álcool, ou de outras drogas, que possam comprometer as suas capacidades físicas.
• Depois de ter terminado de utilizar a máquina, desligue-a e aguarde que ela arrefeça. Nunca mergulhe a pistola de cola em água ou noutros líquidos para aumentar a velocidade do processo de arrefecimento. Deixe-e arrefecer apenas ao ar. A pistola de cola dever ser armazenada num local seguro, seco e fechado (caixa de ferramentas, gaveta, armário, etc.).

Instruções de utilização

• Ligue a pistola de cola numa tomada adequada. Ligue o interruptor de energia.
• Deixe a ferramenta aquecer durante, aproximadamente, 3 a 5 minutos (EG320) / 2 a 4 minutos (EG313). Insira uma vareta de cola na parte posterior da ferramenta.
• Quando a pistola estiver totalmente quente, aperte lentamente o gatilho até a cola

derretida começar a fl uir através do bocal. Liberte o gatilho para parar o fl uxo de cola.

- Trabalhe com o gatilho da pistola de cola para ajustar a saída e velocidade da vareta de cola.

Mudança do bocal

• Para alterar o bocal, a pistola de cola deve estar ligeiramente quente mas desligada.
• Desaperte o bocal utilizando luvas.

Avarias e reparações

• Para evitar obstruções na pistola de cola, mantenha o mecanismo de alimentação e a câmara de fusão livres de sujidade e objectos estranhos.
• Guarde as varetas de cola não utilizadas num ambiente limpo.
• Não puxe as varetas de cola a partir da parte posterior da pistola. O mecanismo de alimentação pode fi car danifi cado. Se necessitar de mudar o tipo de cola, corte a extremidade saliente e faça percorrer o restante com a nova vareta de cola.
• Não coloque a pistola quente de lado. Mantenha a pistola quente numa posição vertical, sobre uma bancada ou mesa metálica, com o bocal a apontar para baixo.
• Se a cola derretida sair a partir da entrada da câmara de fusão e se interferir com o mecanismo de alimentação, deixe a pistola

arrefecer e retire cuidadosamente a cola que está a provocar a obstrução.

- Substitua o bocal se a cola sair excessivamente. Não tente mudar o bocal quando a colae estiver fria. Para mudar o bocal, a pistola deve ser aquecida até a cola fi car sufi cientemente mole para retirar o bocal (cerca de 1 minuto). Utilize luvas e retire o bocal antigo. Faça fl uir cola através da pistola para limpar câmara de fusão. Substitua por um bocal novo. Aperte apenas o sufi ciente. Não aperte excessivamente.

- Mantenha afastada da pistola de cola limpa.

- Não utilize colas diferentes das recomendadas pela Rapid

- Deixar a ferramenta ligada durante muito tempo sem a utilizar pode implicar riscos. O sobreaquecimento desnecessário durante um período longo de inactividade, sem utilização, dependendo do tempo e tipo de cola utilizado, pode ter efeitos adversos:

* Fusão ou amolecimento da vareta de cola na parte posterior da ferramenta, ou mesmo adesão da vareta na ranhura de isolamento na entrada da protecção de aquecimento. Neste caso, a reinicialização da ferramenta para posterior funcionamento pode demorar mais tempo e ser mais difícil. Na eventualidade deste problema, a Rapid recomenda que siga estes passos:

- Ligue a ferramenta e deixe-a

aquecer durante cerca de quinze minutos.

- Comece por empurrar a cola, premindo ligeiramente o gatilho. Continue a deixar aquecer a ferramenta e repita esta acção até desbloquear. O tempo de desbloqueio pode ser maior ou menor, dependendo: Do tipo e composição da cola que foi usada e do tempo com que a ferramenta foi deixada a aquecer desnecessariamente, sem ser utilizada para colar.

Se o arranque continuar a ser difícil depois desta acção:

- Retire o bocal. Tenha cuidado com o dispositivo que pode estar quente.

- Coloque a ferramenta na base. Deixe-a ligada e aquecida.

- Purgue a ferramenta deixando fl uir livremente a cola quente para um recipiente descartável (plástico, papel, cartão,...).

- Comece por empurrar a cola, premindo ligeiramente o gatilho. Continue a deixar aquecer a ferramenta e repita esta acção até desbloquear. Prima o gatilho algumas vezes para ter a certeza de que a cola antiga foi completamente limpa e que a ferramenta foi totalmente purgada.

- A cola queimadae, dependendo da natureza e composição da cola utilizada, ocorre quando a cola permanece derretida, presa dentro da ferramenta, durante

demasiado tempo. Depois de queimada, a cola começará a obstruir o bocal e coagulará na direcção da parte posterior da ferramenta o que, a longo prazo, pode ter consequências graves como um bloqueio do sistema na parte frontal ou quebra no sistema de aquecimento.

Nesta eventualidade:

- Retire o bocal. Tenha cuidado com o dispositivo que pode estar quente.

- Coloque a ferramenta na base. Deixe-a ligada e aquecida. Purgue a ferramenta deixando fl uir livremente a cola quente para um recipiente descartável (plástico, papel, cartão,...).

- Insira uma nova vareta de cola, premindo ligeiramente o gatilho.

- Prima o gatilho algumas vezes para ter a certeza de que a cola antiga foi completamente limpa e que a ferramenta foi totalmente purgada.

- Substitua o bocal por um novo.

- Independentemente da situação, nunca deve:

- Forçar o gatilho antes da ferramenta ter atingido a temperatura de trabalho

- Premir com força a vareta de cola, nunca tente retirá-lo a partir da parte posterior.

- Os trabalhos de reparação na pistola de cola devem ser efectuados apenas por pessoal qualifi cado.

- Se o cabo de alimentação se

danifi car, deve ser substituído pelo fabricante, serviço pós-venda do fabricante ou por um técnico qualifi cado para evitar qualquer situação perigosa.

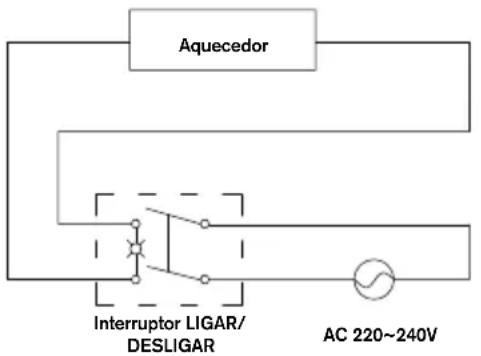

Diagrama de ligações eléctricas

AMBIENTE

Recolha separada do lixo. Não coloque as ferramentas eléctricas usadas junto com o lixo doméstico! Em conformidade com a Directiva Europeia 2012/19/EU sobre equipamento eléctrico e electrónico usado.

Quando a ferramenta necessitar de ser substituída, ou se não for mais utilizada, deve ser entregue num centro de recolha de lixo para reciclagem.

Garantia e reparações ao abrigo da garantia

Período de garantia: Este produto está garantido por 2 anos a partir da data de compra (o recibo da venda original serve de prova).

Condições da garantia: Todos os pontos mencionados neste documento devem ser totalmente cumpridos.

Reparações ao abrigo da garantia: O serviço pós-venda da Rapid é o único serviço aprovado para efectuar reparações nesta ferramenta ao abrigo da garantia.

Na eventualidade de uma reclamação ao abrigo da garantia:

1 Devolva o produto na embalagem original à loja onde o adquiriu,
2 Junte o recibo original datado ao produto devolvido.

O não cumprimento de qualquer um destes pontos pode invalidar a garantia da RAPID.
