HASZNÁLATI ÚTMUTATÓ PRO EG320 RAPID

HU Elektromos ragasztópisztoly

RO Aplicator electric de material topit

Használati útmutató - az eredeti dokumentum fordítása

Műszaki jellemzők EG320

Méretek (MAxHxSZÉ) 20,5 x 24 x 4,5 cm

Súly: 0,47 kg

Üzemi feszültség: 220 V-240 V\~, 50 Hz

Névleges teljesítmény 120 W (felmelegedés alatt)

15 W (tartós üzemeltetés idején)

Hőmérséklet: Automatikus szabályozás

Ragasztó rudak: Rapid ∅ 12 mm

Müszaki jellemzők EG313

Méretek (MAxHxSZÉ) 23,5 x 22 x 4 cm

Súly: 0,38 kg

Üzemi feszültség: 100 V-240 V\~, 50-60 Hz

Névleges teljesítmény 100 W (felmelegedés alatt)

12 W (tartós üzemeltetés idején)

Hőmérséklet: Automatikus szabályozás

Ragasztó rudak: Rapid ∅ 12 mm

Biztonsági utasítások

A készülék használata előtt olvassa el fi gyelmesen a biztonsági szabályokat és az utasításokat.

FIGYELEM! A ragasztópisztolyt használaton kívül a mindig a saját állványára támasztva tárolja!

- A készüléket nem használhatják olyan személyek (a gyermekeket is beleértve), akiknek fizikai, érzékelési vagy szellemi képességei korlátozottak, kivéve, ha a biztonságukért felelős személy megfelelő felügyeletet biztosít vagy megadja a készülék használatára vonatkozó utasításokat. Gyermekekre felügyelni kell, annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

- Ne használja és ne tárolja a berendezést nedves környezetben. Ne helyezze olyan helyre, ahol víz fröccsenhet rá. Ne tegye ki szélsőséges hömérséklet-változásnak a használat során vagy közvetlenül a használat után.

- Kizárólag beltéren, tiszta, száraz munkafelületen használja. A túlzott mértékű por és szennyeződés lecsökkentheti az eszköz élettartamát.

- Soha ne húzza ki a berendezés villásdugóját az aljzatból a kábel húzásával.

- Ha a hálózati kábel megsérült vagy el lett vágva, azonnal húzza ki a dugót az elektromos aljzatból és ne használja a berendezést. Ezt a gyártónak, a hivatalos márkaszerviz szakemberének vagy hasonló szakképzett személynek kell kicserélnie, a kockázatok elkerülése érdekében.

- Húzza ki a villásdugót az aljzatból, ha nem használja a készüléket, és mielőtt bármilyen karbantartási műveletet végez (karbantartás, tisztítás stb.)

- Soha ne használja az eszközt, ha az bármilyen módon megsérült.

- Soha ne helyezzen a ∅12 mm-es Rapid ragasztó rudaktól eltérő tárgyakat a berendezésbe.

- Soha ne távolítson el egy ragasztórudat, mely már be lett helyezve.

- Normális, ha az eszköz kis mértékben felmelegszik a

használat során. Ez normális jelenség és nem jelent problémát.

• Forró felületek: a berendezés fúvókája és a ragasztó kb. 200 °C hőmérsékletet érhet el. Ne érintse meg a felmelegített fúvókát vagy a forró ragasztót. Kerüljön minden érintkezést a börrel. Ha megégeti magát, az égett felületet helyezze azonnal hideg víz alá. Soha ne próbáljon meg nagy mennyiségű ragasztót orvosi segítség nélkül eltávolítani.
• Tartsa távol a gyermekeket. A ragasztópisztolyt gyermekek nem használhatják.
• Magasban történő alkalmazás esetén tegye meg a szükséges óvintézkedéseket annak biztosítása érdekében, hogy a ragasztó ne folyhasson rá a kezelőre vagy bármilyen egyéb tárgyra. Győződjön meg arról, hogy megfelelő védőruházatot visel (bőr, szem)
• Bizonyos anyagok a höre érzékenyek és a forró fúvóka vagy akár a forró ragasztó is károsíthatja azokat. Amikor csak lehetséges, végezzen tesztet egy kis darab hulladék anyagon, vagy a javítandó tárgy rejtett részén.
• Orizze meg éberségét. Figyeljen a munkájára. Maradjon távol a ragasztott tárgyból csöpögő forró ragasztótól. Használja a józan eszét. Ne használja a ragasztópisztolyt, ha fáradt. Nem működtesse a berendezést alkohol vagy egyéb tudatmódosító szerek hatása alatt, amelyek ronthatják a fizikai képességeit.

- Amikor befejezte, a berendezés használatát, húzza ki azt, és várja meg, amíg kihül. Soha ne merít-se vízbe vagy egyéb folyadékba a ragasztópisztolyt, a lehülési folyamat felgyorsítása érdekében. Kizárólag a levegőn hagyja kihülni. A ragasztópisztolyt zárt, száraz és biztonságos helyen tárolja (szer-számos láda, fiók, szekrény stb.).

Használati utasítások

• Dugja be a ragasztópisztoly villásdugóját egy megfelelő aljzatba. Kapcsolja be a főkapcsolót.
• Hagyja felmelegedni a berendezést körülbelül 3-5 percig (EG320) / 2-4 percig (EG313). Helyezze be a ragasztórudat a berendezés hátsó részébe.
• Amikor a ragasztópisztoly teljesen felmelegedett, nyomja be lassan az adagoló ravaszt, amíg a megolvadt anyag elkezd kifolyni a fúvókán. Engedje fel a ravaszt, hogy leállítsa a ragasztó kifolyását.
• Húzza meg a ragasztópisztoly adagoló ravaszát, a ragasztórúd kinyomásának és sebességének beállítása érdekében.

A fúvóka cseréje

- A fúvóka cseréjének elvégzéséhez a ragasztópisztolynak enyhén melegnek kell lennie, de nem lehet csatlakoztatva az

elektromos hálózathoz.

- Csavarja ki a fúvókát kesztyű használatával.

Meghibásodások és megoldások

• A ragasztópisztoly eldugulásának megakadályozása érdekében tartsa az adagoló szerkezetet és az olvadék kamrát szennyeződésektől és egyéb idegen törmelékektől mentes állapotban.
• Tárolja a használaton kívüli ragasztórudakat tiszta környezetben.
• Ne húzza ki a ragasztórudat a ragasztópisztoly hátsó részéből. Az adagoló szerkezet megsérülhet vagy károsodhat. Ha meg szeretné változtatni a ragasztó típusát, vágja le a kiálló véget és táplálja be fennmaradó részt az új ragasztórúddal.
• Ne fektesse a felmelegített ragasztópisztolyt az oldalára. Tartsa a felmelegített ragasztópisztolyt álló helyzetben, a fém állványon vagy a munkapadon, lefelé irányított fúvókával.
• Ha az olvadt ragasztó kifolyt az olvadék kamra bemenetéből és akadályozza az adagoló szerkezetet; hagyja kihülni a ragasztópisztolyt és óvatosan távolítsa el az elzáródást okozó ragasztót.
• Cserélje ki a fúvókát, ha a ragasztó túlzottan csöpög. Ne próbálja meg kicserélni a fúvókát, amikor a ragasztó hideg. A fúvóka cseréjéhez

a ragasztópisztolyt fel kell melegíteni annyira, hogy a ragasztó elég lágy legyen a fúvóka eltávolításához (körülbelül 1 perc). Használjon kesztyűt és távolítsa el a régi fúvókát. Áramoltasson át bizonyos mennyiségű ragasztót a ragasztópisztolyon, hogy kitisztítsa az olvasztó kamrát. Cserélje ki egy új fúvókára. Csak addig húzza meg, amíg nem illeszkedik. Ne húzza túl.

• Tartsa tisztán a ragasztópisztoly külső részét.
• Ne használjon a Rapid által ajánlott ragasztóktól eltérő ragasztókat
• Ha az eszközt túlságosan hosszú ideig bekapcsolt állapotban hagyja használat nélkül, ez kockázatokhoz vezethet. A hosszú ideig tartó használat nélküli szükségtelen túlmelegedésnek káros hatásai lehetnek, az időtartamtól és az alkalmazott ragasztó típusától függően:

* A ragasztórúd megolvadása és meglágyulása az eszköz hátsó részén, vagy akár a rúd megtapadása a hátsó bevezető hüvelyben, a fűtőegység bemeneténél. Ebben az esetben az eszköz későbbi működtetés érdekében történő újraindítása a hosszabb ideig tarthat, és nehezebb lehet. Ilyen probléma esetén a Rapid a következő lépések elvégzését javasolja:

- Csatlakoztassa az eszközt, és hagyja füteni körülbelül

tizenöt percig.

- Kezdje el nyomni a ragasztót, időnként enyhén megnyomva az adagoló ravaszt. Hagyja tovább melegedni az eszközt és ismételje meg a műveletet a blokkolódás megszűnéséig. A blokkolás megszüntetéséhez szükséges idő hosszabb vagy rövidebb lehet, a következőktől függően: Az alkalmazott ragasztó típusa és összetétele, és az eszköz ragasztási művelet nélküli szükségtelen melegítésének időtartama.

Ha az indítás a beavatkozást követően továbbra is nehéz:

• Távolítsa el a fúvókát, ügyelve a forró készülékre.
• Helyezze az eszközt az állványára. Hagyja csatlakoztatott állapotban melegedni.
• Úrítse ki az eszközt azáltal, hogy a gravitáció hatására kifolyatja a forró ragasztót egy eldobható hordozófelületre (tárolóedény, papír, karton stb.).
• Kezdje el nyomni a ragasztót, időnként enyhén megnyomva az adagoló ravaszt. Hagyja tovább melegedni az eszközt és ismételje meg a műveletet a blokkolódás megszűnéséig. Húzza meg néhány alkalommal ravaszt, hogy biztosítsa a régi ragasztó teljes eltávolítását és az eszköz teljes kiürítését.

* A ragasztó szenesedése, az

alkalmazott ragasztó jellegétől és összetételétől függően, akkor következik be, ha a ragasztó, olvadt állapotban túlságosan hosszú ideig az eszköz belsejében marad. Ha a ragasztó elszenesedik, elkezdi elzárni a fúvókát és ez ragasztó szivárgáshoz vezethet az eszköz hátsó részén, ami hosszú távon komoly következményekkel járhat, többek között a rendszer blokkolódását idézheti elő az első részen vagy a fűtőrendszer meghibásodását eredményezheti.

Ebben az esetben:

• Távolítsa el a fúvókát, ügyelve a forró készülékre.
• Helyezze az eszközt az állványára. Hagyja csatlakoztatott állapotban melegedni. Ürítse ki az eszközt azáltal, hogy a gravitáció hatására kifolyatja a forró ragasztót egy eldobható hordozófelületre (tárolóedény, papír, karton stb.).
• Vezessen be egy új ragasztórudat, enyhén megnyomva az adagoló ravaszt.
• Húzza meg néhány alkalommal az adagoló ravaszt, hogy biztosítsa a régi ragasztó teljes eltávolítását és az eszköz teljes kiürítését.
• Cserélje ki a fúvókát egy újra.

- Semmiképpen ne tegye a következőket:

- az adagoló ravaszt eröltetése,

mielött az eszköz üzemi hőmérsékletre melegszik

- A ragasztórúd erőteljes megnyomása, soha ne próbálja meg azt hátulról eltávolítani.

• A ragasztópisztoly javítási műveleteit kizárólag szakképzett személyzet végezheti el.
• Ha a tápegység kábele sérült, a cseréjét a gyártónak, a gyártó vevőszolgálatának vagy hasonlóan képzett személynek kell elvégeznie, a veszélyek elkerülése érdekében.

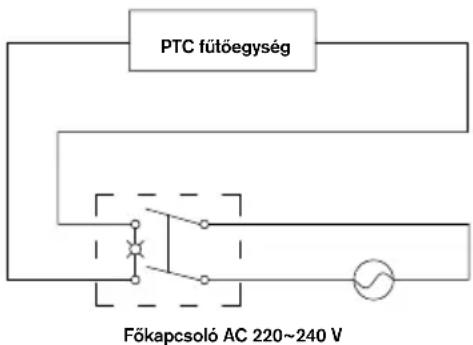

Elektromos kapcsolási rajz

PTC fütöegység Főkapcsoló AC 220~240 V

KÖRNYEZET

Szelektív hulladékgyűjtés.

Ne dobja az elektromos eszközöket a háztartási hulladékba! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelv szerint.

A szerszám cseréjekor (vagy ha már nincs szükség további használatára) azt újrahasznosítás céljára külön begyűjtőhelyen kell leadni.

Garancia és garanciális javítások

Jótállási időszak: A termékre a vásárlás időpontjától számított 2 év jótállás vonatkozik (ezt

az eredeti vásárlást igazoló bizonylattal kell igazolni).

Garanciális feltételek: A jelen dokumentumban említett minden pontot teljes mértékben be kell tartani.

Garanciális javítások: Az eszközön kizárólag az Rapid Vevőszolgálat jogosult garanciális javításokat végezni.

Garanciális igények esetén:

1 Juttassa vissza a terméket az eredeti csomagolásában az üzlet vagy kereskedő részére, ahol a terméket megvásárolta,
2 Mellékelje a visszaküldött termékhez az eredeti, dátummal ellátott vásárlást igazoló bizonylatot.

A fenti pontok be nem tartása esetén a RAPID nem veszi fi gyelembe a gyártói garanciát.
