PRO EG380 - Ragasztópisztoly RAPID - Ingyenes használati útmutató

Termék típusa	Ragasztópisztoly
Márka	Rapid
Modell	PRO EG380
Méretek (H x M x Mé)	36 × 24 × 8 cm
Tömeg	1,7 kg
Tápellátás	220-240 V~, 50 Hz
Elektromos fogyasztás	400 W
Hőmérséklet tartomány	140 °C - 220 °C
Hőmérséklet szabályozás	Állítható termosztát
Ragasztópálcák átmérője	12 mm (Rapid)
Fogantyú	Törhetetlen, kör alakú TPR a kényelemért
Kioldó	Egyetlen, könnyed működés
Fúvóka	Kicsavarható, cserélhető
Fűtésjelző	Piros jelzőfény
Fűtési idő	Kb. 3-5 perc
Rendszeres karbantartás	Külső tisztítása, eltömődés esetén átöblítés
Fúvóka csere	Melegen végezze (a szerszám langyos, kihúzva)
Garancia	2 év
Biztonsági utasítások	Használja alátéten, ne merítse vízbe, használat után húzza ki
Rendeltetésszerű használat	Beltérben, tiszta és száraz felületen
Újrahasznosítás	Külön gyűjtés (WEEE)
Ajánlott ragasztópálcák	Rapid Ø 12 mm
Javítások	A gyártó vagy szakképzett személy által

Gyakran ismételt kérdések - PRO EG380 RAPID

Milyen ragasztópálcákat használjak a Rapid PRO EG380-hoz?

Kizárólag 12 mm átmérőjű Rapid márkájú ragasztópálcákat használjon. Más pálcák használata károsíthatja a mechanizmust.

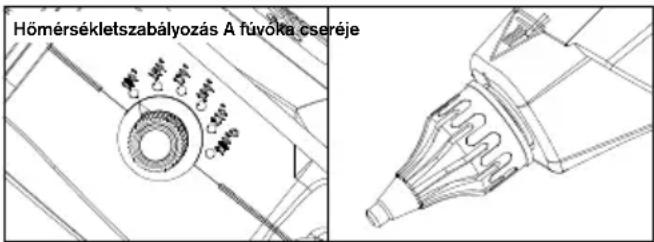

Hogyan állítsuk be a ragasztópisztoly hőmérsékletét?

Forgassa el a készüléken található állító gombot, hogy 140 °C és 220 °C közötti hőmérsékletet válasszon. Magasabb hőmérséklet az ellenálló anyagokhoz, alacsonyabb az érzékeny anyagokhoz.

Mennyi idő alatt melegszik fel a pisztoly?

A fűtési idő körülbelül 3-5 perc. A piros jelzőfény világít, jelezve a bekapcsolást.

Hogyan cseréljük ki a pisztoly fúvókáját?

Húzza ki a készüléket és hagyja langyosra hűlni (ne teljesen hidegre). Viseljen kesztyűt és csavarja ki a fúvókát. Szükség esetén tisztítsa meg az olvasztókamrát, majd csavarjon be egy új fúvókát anélkül, hogy túlhúzná.

Mit tegyek, ha túl folyik vagy csöpög a ragasztó?

Ez elhasználódott fúvókára utalhat. Cserélje ki a fúvókát. Ellenőrizze azt is, hogy a hőmérséklet nem túl magas a használt anyaghoz.

Hogyan öblítsem át a pisztolyt eltömődés esetén?

Távolítsa el a fúvókát, helyezze a meleg készüléket az alátétjére, és hagyja, hogy a ragasztó megolvadjon és kifolyjon egy eldobható alátétre. Helyezzen be egy új pálcát, és finoman nyomja meg a kioldót, amíg a régi ragasztó távozik.

Hagyhatom a pisztolyt hosszabb ideig bekapcsolva használat nélkül?

Nem ajánlott a szerszámot hosszabb ideig bekapcsolva hagyni használat nélkül. Ez elszenesítheti a ragasztót és eltömítheti a fúvókát. Húzza ki minden használat után, és hagyja kihűlni.

Milyen biztonsági óvintézkedéseket kell betartani?

Ne érintse meg a forró fúvókát (akár 220 °C). Használja a mellékelt fém alátétet. Soha ne merítse vízbe. Tartsa gyermekektől elzárva. Használat után húzza ki.

Használhatok más márkájú ragasztópálcákat?

Nem, kizárólag Rapid Ø 12 mm pálcákat használjon. Más átmérők vagy összetételek károsíthatják az adagoló mechanizmust.

Hogyan tisztítsam a ragasztópisztolyt?

Tisztítsa a külsőt egy puha, száraz ruhával. A belsőhöz elegendő a rendszeres átöblítés (lásd az eltömődésre vonatkozó kérdést). Ne használjon oldószereket.

HASZNÁLATI ÚTMUTATÓ PRO EG380 RAPID

Használati útmutató - az eredeti dokumentum fordítása

Műszaki jellemzők

Méretek (SZÉ x M x ÁTM): 21 x 26,5 x 5 cm

Súly: 1,7 kg

Üzemi feszültség: 220 V - 240 V~, 50 Hz

Névleges teljesítmény: 400 W

Hőmérséklet: 140-220 °C

Szabályozás: Termosztát

Ragasztó rudak: Rapid Ø 12 mm

Speciális funkciók

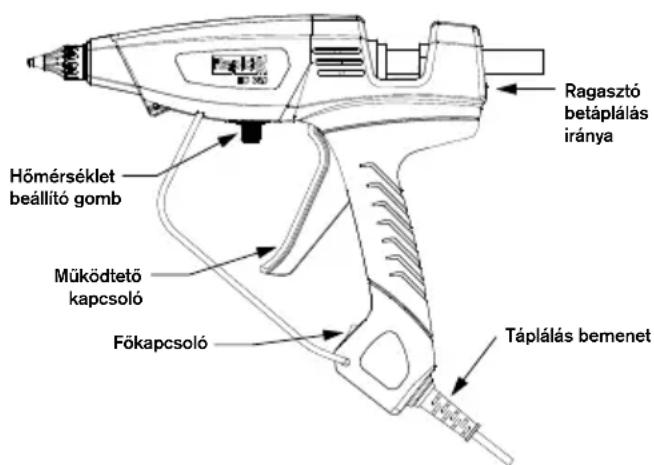

Törhetetlen fogantyú és kis súly - Egyedülálló, kis erőkifejtést igénylő működtető kapcsoló, hengeres TPR fogantyú a hosszan tartó kényelmes használat érdekében. 140-220 °C közötti hőmérséklet-beállítás.

Biztonsági utasítások: A készülék használata előtt olvassa el figyelmesen a biztonsági szabályokat és az utasításokat.

FIGYELEM! A ragasztópisztolyt használaton kívül mindig a saját állványára támasztva tárolja!

• A készüléket nem használhatják olyan személyek (a gyermekeket is beleértve), akiknek fizikai, érzékelési vagy szellemi képességei korlátozottak, kivéve, ha a biztonságukért felelős személy megfelelő felügyeletet biztosít vagy megadja a készülék használatára vonatkozó utasításokat. Gyermekekre felügyelni kell annak biztosítása érdekében, hogy ne játsszanak a készülékkel.
• Ne használja és ne tárolja a berendezést nedves környezetben. Ne helyezze olyan helyre, ahol víz fröccsenhet rá. Ne tegye ki szélsőséges hőmérséklet-változásnak a használat során vagy közvetlenül a használat után.
• Kizárólag beltéren, tiszta, száraz munkafelületen használja. A túlzott mértékű por és szennyeződés lecsökkentheti az eszköz élettartamát.
• Soha ne húzza ki a berendezés villásdugóját az aljzatból a kábel húzásával. Ha a hálózati kábel megsérült vagy el lett vágva, azonnal húzza ki a dugót az elektromos aljzatból és ne használja a berendezést. Ezt a gyártónak, a hivatalos márkaszerviz szakemberének vagy hasonló szakképzett személynek kell kicserélnie, a kockázatok elkerülése érdekében. Húzza ki a villásdugót az aljzatból, ha nem használja a készüléket, és mielőtt bármilyen karbantartási műveletet végez (karbantartás, tisztítás stb.)
• Mindig ellenőrizze, hogy a készülék földelt aljzathoz van-e csatlakoztatva. Amikor elektromos hosszabbító kábelt használ, ellenőrizze, hogy az megfelelően működik, és rendelkezik földelt aljzattal.
• Soha ne használja az eszközt, ha az bármilyen módon megsérült.
• Soha ne helyezzen a 0.12 mm

es Rapid ragasztó rudaktól eltérő tárgyakat a berendezésbe.

• Soha ne távolítson el egy ragasztórudat, mely már be lett helyezve.
• Az EVA ragasztó korlátlan ideig tárolható a fűtött ragasztópisztolyban és újra megolvasztható a berendezés felmelegítésével. A ragasztópisztolyban kizárólag az ajánlott ragasztókat használja.
• Normális, ha az eszköz kis mértékben felmelegszik a használat során. Ez normális jelenség és nem jelent problémát.
• Forró felületek: a berendezés fúvókája és a ragasztó kb. 220°C hőmérsékletet érhet el. Ne érintse meg a felmelegített fúvókát vagy a forró ragasztót. Kerüljön minden érintkezést a bőrrel. Ha megégeti magát, az égett felületet helyezze azonnal hideg víz alá. Soha ne próbáljon meg nagy mennyiségű ragasztót orvosi segítség nélkül eltávolítani. Tartsa távol a gyermekeket. A ragasztópisztolyt gyermekek nem használhatják. Magasban történő alkalmazás esetén tegye meg a szükséges óvintézkedéseket annak biztosítása érdekében, hogy a ragasztó ne folyhasson rá a kezelőre vagy bármilyen egyéb tárgyra. Győződjön meg arról, hogy megfelelő védőruházatot visel (bőr, szem)
• Bizonyos anyagok a hőre érzékenyek és a forró fúvóka vagy akár a forró ragasztó is

károsíthatja azokat. Amikor csak lehetséges, végezzen tesztet egy kis darab hulladék anyagon, vagy a javítandó tárgy rejtett részén.

• Őrizze meg éberségét. Figyeljen a munkájára. Maradjon távol a ragasztott tárgyból csöpögő forró ragasztótól. Hallgasson a józan eszére. Ne használja a ragasztópisztolyt, ha fáradt. Nem működtesse a berendezést alkohol vagy egyéb tudatmódosító szerek hatása alatt, amelyek ronthatják a fizikai képességeit.
• Amikor befejezte a berendezés használatát, húzza ki, és várja meg, amíg kihűl. Soha ne merítse vízbe vagy egyéb folyadékba a ragasztópisztolyt, a lehűlési folyamat felgyorsítása érdekében. Kizárólag a levegőn hagyja kihűlni. A ragasztópisztolyt zárt, száraz és biztonságos helyen tárolja (szerszámos láda, fiók, szekrény stb.).

Használati utasítások

• Dugja be a ragasztópisztoly villásdugóját egy megfelelő aljzatba, a piros lámpa kigyulladása azt jelzi, hogy a fűtés be van kapcsolva. Hagyja felmelegedni a

berendezést körülbelül 3-5 percig. Helyezze be a ragasztórudat a berendezés hátsó részébe.

Amikor a ragasztópisztoly teljesen felmelegedett, nyomja be lassan az adagoló ravaszt, amíg a megolvadt anyag elkezd kifolyni a fúvókán. Engedje fel a ravaszt, hogy leállítsa a ragasztó kifolyását. - Forgassa el a hőmérséklet gombját az üzemi hőmérséklet 140-220 °C közötti beállításához. Húzza meg a ragasztópisztoly adagoló ravaszát, a ragasztórúd kinyomásának és sebességének beállítása érdekében.

• A fúvóka cseréjének elvégzéséhez a ragasztópisztolynak enyhén melegnek kell lennie, de nem lehet csatlakoztatva az elektromos hálózathoz.
• Csavarja ki a fúvókát kesztyű használatával.

Meghibásodások és megoldások

A ragasztópisztoly eldugulásának megakadályozása érdekében tartsa az adagoló szerkezetet és az olvadékkamrát szennyeződésektől és egyéb idegen törmelékektől mentes állapotban. Tárolja a használaton kívüli ragasztórudakat tiszta környezetben.

• Ne húzza ki a ragasztórudat a ragasztópisztoly hátsó részéből. Az adagoló szerkezet megsérülhet vagy károsodhat. Ha meg szeretné változtatni a ragasztó típusát, vágja le a kiálló végét és lapolja be a fennmaradó részt az új ragasztórúddal.
• Ne fektesse a felmelegített ragasztópisztolyt az oldalára. Tartsa a felmelegített ragasztópisztolyt álló helyzetben, a fém állványon vagy a munkapadon, lefelé irányított fúvókával. Ha az olvadt ragasztó kifolyt az olvadékkamra bemenetéből és akadályozza az adagoló szerkezetet, hagyja kihűlni a ragasztópisztolyt és óvatosan távolítsa el az elzáródást okozó ragasztót.
• Cserélje ki a fúvókát, ha a ragasztó túlzottan csöpög. Ne próbálja meg kicserélni a fúvókát, amikor a ragasztó hideg. A fúvóka cseréjéhez a ragasztópisztolyt fel kell melegíteni annyira, hogy a ragasztó elég lágy legyen a fúvóka eltávolításához (körülbelül 1 perc). Használjon kesztyűt és távolítsa el a régi fúvókát.
• Áramoltasson át bizonyos mennyiségű ragasztót a ragasztópisztolyon, hogy kitisztítsa az olvasztókamrát. Cserélje ki egy új fúvókára. Csak addig húzza meg, amíg nem illeszkedik. Ne húzza túl. Tartsa tisztán a ragasztópisztoly külső részét.
• Ne használjon a Rapid által ajánlott ragasztóktól eltérő ragasztókat

Ha az eszközt túlságosan hosszú ideig bekapcsolt állapotban hagyja használat nélkül, ez kockázatokhoz vezethet. A hosszú ideig tartó használat nélküli szükségtelen túlmelegedésnek káros hatásai lehetnek, az időtartamtól és az alkalmazott ragasztó típusától függően:

• A ragasztórád megolvadása és meglágyulása az eszköz hátsó részén, vagy akár a rúd megtapadása a hátsó bevezető hüvelyben, a fűtőegység bemeneténél. Ebben az esetben az eszköz későbbi működtetése érdekében történő újraindítása hosszabb ideig tarthat, és nehezebb lehet.

Ilyen probléma esetén a Rapid a következő lépések elvégzését javasolja:

• Csatlakoztassa az eszközt, és hagyja fűteni körülbelül tizenöt percig.
• Kezdje el nyomni a ragasztót, időnként enyhén megnyomva az adagoló rudat. Hagyja tovább melegedni az eszközt, és ismételje meg a műveletet a blokkolódás megszűnéséig. A blokkolás megszüntetéséhez szükséges idő hosszabb vagy rövidebb lehet, a következőktől függően: Az alkalmazott ragasztó típusa és összetétele, és az eszköz ragasztási művelet nélküli szükségtelen melegítésének időtartama.

Ha az indítás a beavatkozást követően továbbra is nehéz:

• Távolítsa el a fúvókát, ügyelve

a forró készülékre.

• Helyezze az eszközt az állványára. Hagyja csatlakoztatott állapotban melegedni.
• Ürítse ki az eszközt azáltal, hogy a gravitáció hatására kifolyatja a forró ragasztót egy eldobható hordozófelületre (tárolóedény, papír, karton stb.).
• Kezdje el nyomni a ragasztót, időnként enyhén megnyomva az adagoló rudat. Hagyja tovább melegedni az eszközt, és ismételje meg a műveletet a blokkolódás megszűnéséig. Húzza meg néhány alkalommal a rudat, hogy biztosítsa a régi ragasztó teljes eltávolítását és az eszköz teljes kiürítését.
• A ragasztó szenesedése, az alkalmazott ragasztó jellegétől és összetételétől függően, akkor következik be, ha a ragasztó, olvadt állapotban túlságosan hosszú ideig az eszköz belsejében marad. Ha a ragasztó elszenesedik, elkezdi elzárni a fúvókát, és ez ragasztó szivárgáshoz vezethet az eszköz hátsó részén, ami hosszú távon komoly következményekkel járhat, többek között a rendszer blokkolódását idézheti elő az első részen, vagy a fűtőrendszer meghibásodását eredményezheti. Ebben az esetben:
• Távolítsa el a fúvókát, ügyelve a forró készülékre.
• Helyezze az eszközt az állványára. Hagyja

csatlakoztatott állapotban melegedni. Ürítse ki az eszközt azáltal, hogy a gravitáció hatására kifolyatja a forró ragasztót egy eldobható hordozófelületre (tárolóedény, papír, karton stb.).

• Vezessen be egy új ragasztórudat, enyhén megnyomva az adagoló ravaszt.
• Húzza meg néhány alkalommal az adagoló ravaszt, hogy biztosítsa a régi ragasztó teljes eltávolítását és az eszköz teljes kiürítését.
• Cserélje ki a fúvókákat egy újra.
• Semmiképpen ne tegye a következőket:
• az adagoló ravaszt erőltetése, mielőtt az eszköz üzemi hőmérsékletre melegszik
• A ragasztórúd erőteljes megnyomása, soha ne próbálja meg azt hátulról eltávolítani.

A ragasztópisztoly javítási műveleteit kizárólag szakképzett személyzet végezheti el. Ha a tápkábel sérült, a cseréjét a gyártónak, a gyártó vevőszolgálatának vagy hasonlóan képzett személynek kell elvégeznie, a veszélyek elkerülése érdekében.

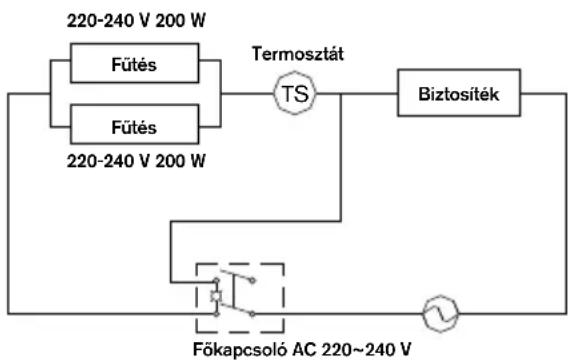

Elektromos kapcsolási rajz

KÖRNYEZET

Szelektív hulladékgyűjtés. Ne dobja az elektromos eszközöket a háztartási hulladékba! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/európai irányelv szerint.

A szerszám cseréjekor (vagy ha már nincs szükség további használatára) azt újrahasznosítás céljából külön begyűjtőhelyen kell leadni.

Garancia és garanciális javítások Jótállási időszak: A termékre a vásárlás időpontjától számított 2 év jótállás vonatkozik (ezt az eredeti vásárlást igazoló bizonylattal kell igazolni).

Garanciális feltételek: A jelen dokumentumban említett minden pontot teljes mértékben be kell tartani.

Garanciális javítások: Az eszközön kizárólag az Esselte-Rapid Vevőszolgálat jogosult garanciális javításokat végezni.

Garanciális igények esetén:

1. Juttassa vissza a terméket az eredeti csomagolásában az üzlet vagy kereskedő részére, ahol a terméket megvásárolta, 2. Mellékelje a visszaküldött termékhez az eredeti, dátummal ellátott vásárlást igazoló bizonylatot.

A fenti pontok be nem tartása esetén a RAPID nem veszi figyelembe a gyártói garanciát.

Műszaki jellemzők

Méretek (szél x mag x mély) 21 x 26,5 x 5 cm

Súly: 1,7 kg

Üzemi feszültség: 220V-240V~, 50Hz
