PRO EG380 - Lepicí pistole RAPID - Bezplatný návod k obsluze

Typ výrobku	Tavná pistole
Značka	Rapid
Model	PRO EG380
Rozměry (D x V x H)	36 × 24 × 8 cm
Hmotnost	1,7 kg
Napájení	220-240 V~, 50 Hz
Příkon	400 W
Rozsah teplot	140 °C až 220 °C
Regulace teploty	Nastavitelný termostat
Průměr tyčinek lepidla	12 mm (Rapid)
Rukojeť	Nerozbitná, kruhová TPR pro pohodlí
Spoušť	Jednotná, bez námahy
Tryska	Odšroubovatelná, vyměnitelná
Indikátor ohřevu	Červená kontrolka
Doba ohřevu	Přibližně 3 až 5 minut
Běžná údržba	Čistit vnějšek, provést proplach při ucpání
Výměna trysky	Provádět za tepla (nástroj vlažný, odpojený)
Záruka	2 roky
Bezpečnostní pokyny	Používat na podložce, neponořovat, po použití odpojit
Určené použití	Vnitřní, čistý a suchý povrch
Recyklace	Tříděný sběr (OEEZ)
Doporučené tyčinky lepidla	Rapid Ø 12 mm
Opravy	Výrobcem nebo kvalifikovanou osobou

Často kladené otázky - PRO EG380 RAPID

Jaké tyčinky lepidla používat s Rapid PRO EG380?

Používejte výhradně tyčinky lepidla o průměru 12 mm značky Rapid. Použití jiných tyčinek může poškodit mechanismus.

Jak nastavit teplotu tavné pistole?

Otočte regulačním knoflíkem na zařízení a zvolte teplotu mezi 140 °C a 220 °C. Vyšší teplota je vhodná pro odolné materiály, nižší pro citlivé materiály.

Jak dlouho trvá, než se pistole zahřeje?

Doba ohřevu je přibližně 3 až 5 minut. Červená kontrolka se rozsvítí pro indikaci zapnutí.

Jak vyměnit trysku pistole?

Odpojte zařízení a nechte ho vychladnout (ne úplně studené). Noste rukavice a odšroubujte trysku. V případě potřeby vyčistěte tavnou komoru, poté našroubujte novou trysku bez přílišného utahování.

Co dělat, když lepidlo příliš teče nebo kape?

To může znamenat opotřebovanou trysku. Vyměňte trysku. Zkontrolujte také, zda teplota není příliš vysoká pro použitý materiál.

Jak propláchnout pistoli při ucpání?

Odstraňte trysku, položte horké zařízení na jeho stojan a nechte lepidlo roztát a odtékat gravitací na jednorázovou podložku. Vložte novou tyčinku a jemně stiskněte spoušť, dokud staré lepidlo není vytlačeno.

Může pistole zůstat dlouho zapojená bez použití?

Nedoporučuje se nechávat nástroj zapnutý po delší dobu bez použití. Může to spálit lepidlo a ucpat trysku. Odpojte jej po každém použití a nechte vychladnout.

Jaká bezpečnostní opatření je třeba dodržovat?

Nedotýkejte se horké trysky (až 220 °C). Používejte dodaný kovový stojan. Nikdy neponořujte do vody. Uchovávejte mimo dosah dětí. Po použití odpojte.

Mohu používat tyčinky lepidla jiných značek?

Ne, používejte pouze tyčinky Rapid Ø 12 mm. Jiné průměry nebo složení mohou poškodit podávací mechanismus.

Jak čistit tavnou pistoli?

Čistěte vnějšek jemným suchým hadříkem. Pro vnitřek postačí pravidelné proplachování (viz otázka o ucpání). Nepoužívejte rozpouštědla.

NÁVOD K OBSLUZE PRO EG380 RAPID

Návod k obsluze - překlad originálu

Technická charakteristika

Rozměry (ŠxVxH) 36 x 24 x 8 cm

Hmotnost: 1.7 kg

Provozní napětí: 220-240 V~, 50 Hz

Jmenovitý výkon: 400 W

Teplota: 140 °C - 220 °C

Regulace: termostat

• Nerozbitná rukojeť a nízká hmotnost
• Jedinečná lehce stisknutelná spoušť, s kruhovou TPR rukojetí

pro pohodlný dlouhodobý provoz. Regulátor teploty v rozsahu 140 - 220 °C

Bezpečnostní pokyny

Před používáním tohoto přístroje si pečlivě přečtěte bezpečnostní pravidla a pokyny.

UPOZORNĚNÍ! Pokud se pistole nepoužívá, musí se odložit na stojánek.

• Tento přístroj není určen pro používání osobami (včetně dětí) s

Osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí mohou toto zařízení používat pouze pod dozorem osoby odpovědné za jejich bezpečnost nebo poté, co od ní obdrží příslušné pokyny týkající se používání. Vždy zajistěte, aby si děti s tímto zařízením nehrály.

Nepoužívejte a neskladujte tento přístroj ve vlhku. Nepokládejte jej tam, kde jej může postříkat voda. Nevystavujte jej extrémním změnám teploty během používání nebo bezprostředně po něm. Používejte jej pouze uvnitř, na čistém, suchém pracovním povrchu. Nadměrné množství prachu a nečistot může snížit životnost tohoto přístroje. Nikdy neodpojujte přístroj ze sítě taháním za napájecí kabel. Je-li napájecí kabel poškozen nebo přeříznut, neprodleně vyjměte zástrčku ze zásuvky a přístroj přestaňte používat. Kabel musí být vyměněn výrobcem nebo jeho servisním partnerem nebo podobně kvalifikovanou osobou, aby se předešlo vzniku nebezpečné situace. Pokud přístroj nepoužíváte nebo se chystáte provádět na něm servisní práce (údržbu, čištění atd.), odpojte jej ze sítě. Vždy si ověřte, že je přístroj připojen k uzemněné zásuvce. Pokud používáte prodlužovací kabel, zkontrolujte, zda je v dobrém provozním stavu a zda má uzemněnou zásuvku. Nikdy přístroj nepoužívejte, je-li

jakkoli poškozen.

• Nikdy do přístroje nevkládejte jiné předměty než tyčinky tavného lepidla Rapid Ø12 mm.
• Nikdy nevyjímejte tyčinku tavného lepidla, kterou jste již do přístroje vložili. Lepidlo EVA lze v nezahláté pistoli uchovávat nekonečně dlouho a zahřátím pistole jej lze znovu roztavit. V této tavné pistoli používejte pouze doporučená lepidla.
• Je běžné, že se tento přístroj při používání zahřeje. Je to normální a neznačí to žádný problém. Horké plochy: tryska zařízení a lepidlo mohou dosáhnout teploty přibližně 220 °C.

Nedotýkejte se zahřáté trysky ani horkého lepidla. Vyvarujte se kontaktu s pokožkou. Pokud se popálíte, ponořte spáleninu okamžitě do studené vody. Nikdy se nepokoušejte odstranit větší množství lepidla bez lékařské pomoci.

• Pracujte mimo dosah dětí. Děti by tuto tavnou pistoli neměly používat.
• Při používání ve výšce přijměte veškerá nezbytná bezpečnostní opatření, abyste zajistili, že lepidlo nebude skapávat na obsluhu nebo na předměty umístěné níže. Ujistěte se, že máte na sobě dostatečné ochranné prostředky (na pokožce, očích).
• Některé materiály jsou citlivé na teplo a mohou být poškozeny horkou tryskou nebo horkým lepidlem. Bude-li to možné, otestujte lepidlo na kusu odpadového materiálu nebo na skryté části předmětu, který budete spravovat.

Zůstaňte soustředění na práci. Práci věnujte pozornost. Pozor na skapávající horké lepidlo z trysky. Používejte zdravý rozum. Nepoužívejte tuto pistoli, jste-li unaveni. Nepoužívejte ji pod vlivem alkoholu nebo jiných omamných látek, které mohou zhoršit vaše fyzické schopnosti. - Po skončení používání přístroje jej odpojte ze sítě a počkejte, dokud nevychladne. Nikdy neponořujte tavnou pistoli do vody nebo jiných kapalin za účelem urychlení procesu vychladnutí. Ponechte přístroj volně vychladnout. Tavná pistole by měla být uložena na uzavřeném, suchém a bezpečném místě (bedna s nářadím, skříňka atd.).

Návod k obsluze

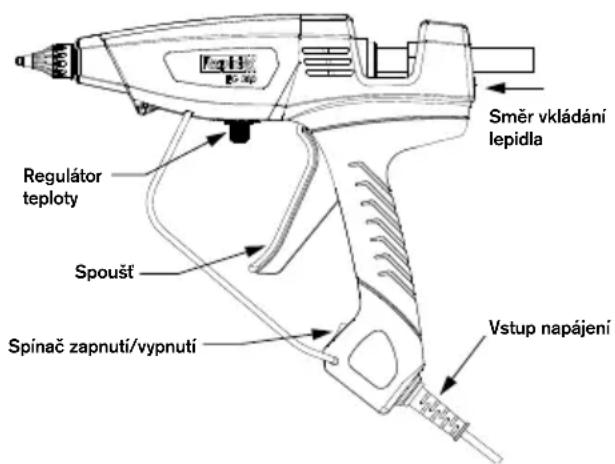

• Zapojte tavnou pistoli do vhodné zásuvky. Svítící červená kontrolka znamená, že pistole je napájena.
• Nechejte pistoli zahrát po dobu přibl. 3-5 minut. Vložte do zadní části pistole tyčinku tavného lepidla. Když je pistole zcela zahřátá, pomalu stiskněte spoušť, dokud z trysky nezačne vytékat roztavené lepidlo. Uvolněte spoušť pro

zastavení vytékání lepidla.

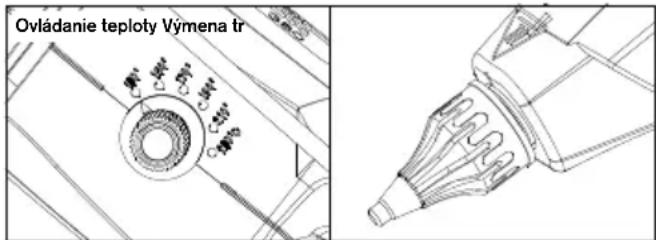

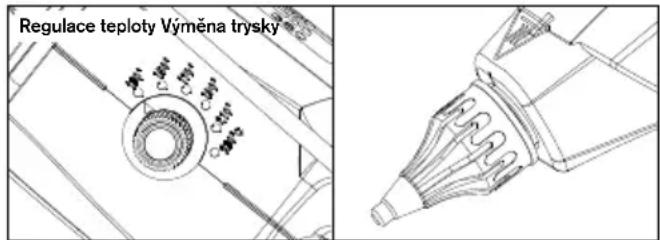

Regulátorem teploty můžete nastavit provozní teplotu v rozsahu 140 - 220 °C. Vytékání a rychlost posuvu tyčinky regulujte spouští tavné pistole.

• Při výměně trysky by měla být pistole lehce zahřátá, ale odpojena ze sítě. V rukavicích vyšroubujte trysku.

Poruchy a opravy

• Abyste předešli ucpání této tavné pistole, uchovávejte podávací mechanismus a tavnou komoru v čistotě a bez úlomků materiálu.
• Nepoužité tyčinky tavného lepidla skladujte v čistotě.
• Nevytahujte tyčinku tavného lepidla ze zadní části pistole. Podávací mechanismus by se mohl poškodit a narušit. Potřebujete-li vyměnit typ lepidla, odřízněte vyčnívající konec tyčinky a její zbytek nechejte projet tavnou pistolí pomocí tyčinky s novým typem lepidla. Nepokládejte zahřátou tavnou pistoli na bok. Zahřátou pistoli udržujte ve svislé poloze, na kovovém stojanu nebo pracovním stole, s tryskou namířenou dolů.
• Pokud ze vstupu do tavné komory uniklo roztavené lepidlo a zasáhlo podávací mechanismus, nechejte pistoli vychladnout a jemně odstraňte vyteklé lepidlo.
• Pokud lepidlo nadměrně skapává, vyměňte trysku. Nepokoušejte se měnit trysku, když je pistole chladná. Při výměně trysky musí být pistole zahřátá, dokud lepidlo nezměkne dostatečně na to, aby bylo možné trysku sejmout (asi po 1 minutě). Nasaďte si rukavice a starou trysku sejměte. Nechejte lepidlo vytéct z pistole, aby se tavná komora vyčistila. Nasaďte novou trysku. Utáhněte ji tak, aby těsně přiléhala. Nepřetahujte ji. Vnější stranu pistole udržujte v čistotě. Nepoužívejte jiná lepidla, než která jsou doporučena společností Rapid
• Ponecháte-li přístroj zapnutý příliš dlouho, aniž byste jej používali, může dojít ke vzniku nebezpečné situace. Zbytečné přehřívání po dlouhou dobu nečinnosti může mít v závislosti na čase a typu používaného lepidla negativní důsledky:
• Roztavení a změknutí tyčinky tavného lepidla v zadní části přístroje nebo přilepení tyčinky k izolační objímce u vstupu do tepelného chránice. V takovém případě může být opětovné spuštění přístroje při dalším používání delší a obtížnější. V případě takového problému společnost Rapid doporučuje postupovat podle následujících kroků:
• Zapojte přístroj do sítě a ponechte jej zahřát po dobu asi 15 minut.
• Začněte vytlačovat lepidlo občasným lehkým stiskem spouště. Nechte pistoli za

hřívat a tuto činnost opakujte, dokud nedojde k jejímu odblokování. Doba odblokování může být delší nebo kratší v závislosti na: typu a složení lepidla, které jste používali, a době, po kterou jste nechali přístroj zbytečně zahřívat, aniž byste lepidlo používali.

Pokud je spuštění i po takové činnosti stále obtížné:

• Sejměte trysku. Pozor na to, že přístroj je horký.
• Postavte přístroj na svůj stojan. Nechte jej zapnutý a zahřátý.
• Vyčistěte přístroj tak, že necháte horké lepidlo vytéct z pistole pomocí gravitace na jednorázovou podložku (nádobka, papír, karton,...).
• Začněte vytlačovat lepidlo občasným lehkým stiskem spouště. Nechte pistoli zahřívat a tuto činnost opakujte, dokud nedojde k jejímu odblokování. Několikrát vytáhněte spoušť, abyste zajistili, že staré lepidlo zcela vyteče a přístroj bude zcela vyčištěn.

Ke spálení lepidla dojde, když lepidlo zůstane roztavené a zachycené v pistoli příliš dlouho, to však v závislosti na povaze a složení používaného lepidla. Pokud dojde ke spálení, lepidlo začne ucpávat trysku a to povede ke stékání lepidla směrem k zadní části přístroje, což může mít v delším časovém horizontu vážné důsledky, např. ucpání systému vpředu nebo poruchu topného systému.

V takovém případě:

• Sejměte trysku. Pozor na to, že přístroj je horký.
• Postavte přístroj na svůj stojan. Nechejte jej zapnutý a zahřátý. Vyčistěte přístroj tak, že necháte horké lepidlo vytéci z pistole pomocí gravitace na jednorázovou podložku (nádobka, papír, karton,...).
• Zasuňte novou tyčinku lepidla a lehce stlačujte spoušť.
• Několikrát vytáhněte spoušť, abyste zajistili, že staré lepidlo zcela vyteče a přístroj bude zcela vyčištěn. - Vyměňte trysku za novou.

• Tlačit na spoušť, než se přístroj zahřeje na provozní teplotu. Tlačit na tyčinku lepidla, nikdy se nepokoušejte ji vyjmout ze zadní části přístroje.
• Opravu tavné pistole by měl provádět pouze kvalifikovaný pracovník.
• Je-li napájecí kabel poškozen, musí být vyměněn výrobcem, poprodejním servisem výrobce nebo podobně kvalifikovanou osobou, aby se předešlo vzniku nebezpečné situace.

Oddělený sběr. Elektrické nástroje nikdy nevyhazujte do komunálního odpadu! Postupujte podle evropské směrnice 2012/ES týkající se odpadního elektrického a elektronického zařízení.

Pokud je třeba nástroj vyměnit, nebo pokud již pro něj nemáte využití, pak byste ho měli odevzdat k recyklaci do samostatného sběrného centra.

Záruka a záruční opravy

Záruční doba: Na tento výrobek platí záruční doba 2 roky od data zakoupení (důkazem o zakoupení je doklad o zaplacení).

Záruční podmínky: Všechny body uvedené v tomto dokumentu musí být zcela splněny.

Záruční opravy: Poprodejní servis Esselte-Rapid je jediným schváleným servisem, který může provádět záruční opravy tohoto přístroje.

V případě nárokování záruky:

1. Vraťte výrobek v originálním obalu do prodejny nebo obchodu, ve kterém jste jej zakoupili. 2. K zakoupenému výrobku přiložte originál dokladu o zaplacení s datem koupě.

Jakékoli porušení těchto pokynů zabrání plnění ze strany společnosti RAPID na základě záruky poskytované výrobcem.

Technické vlastnosti

Rozměry (š x v x h): 36 x 24 x 8 cm

Hmotnost: 1.7 kg

Provozní napětí: 220-240 V~, 50 Hz

Pistolí nastavujete výstup a rychlost lepící tyčinky.

Tavná pistole by na výměnu trysky měla být mírně zahřátá, ale odpojená. Při odšroubovávání trysky použijte rukavice.

Poruchy a náprava

Vnější části tavné pistole udržujte v čistotě.

• Přístroj zapojte do zásuvky a nechte ho nahřívat zhruba patnáct minut.
• Začněte vytlačovat lepidlo občasným mírným stlačením spouště. Pokračujte v nahřívání přístroje a opakujte tuto činnost, dokud se neodblokuje. Doba potřebná na odblokování může být

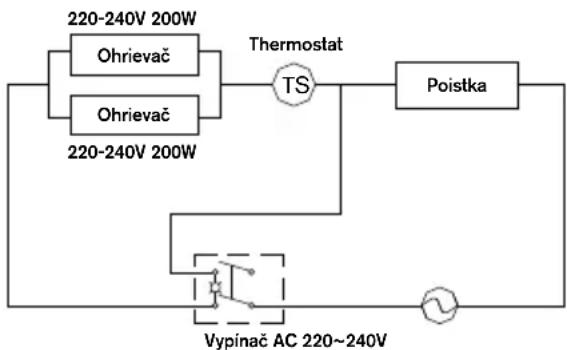

Scheme elektrického zapojenia

ŽIVOTNÉ PROSTREDIE

Záručné podmienky: Všetky body uvedené v tomto dokumente

V prípade reklamácie v rámci záruky:

V súlade s európskou smernicou

2012/19/ES o odpade z elektrických a elektronických zariadení.

Keď je potrebné náradie vymeniť, alebo ak je bez ďalšieho použitia, treba ho priviesť do zberného centra na recykláciu.

Záruka a opravy v rámci záruky
