NÁVOD K OBSLUZE PRO EG360 RAPID

cz Tavná lepící pistole

SK Elektrická tavná pištol

Návod k obsluze - překlad originálu

Technická charakteristika

Rozměry (ŠxVxH) 21 x 26.5 x 5 cm

Hmotnost: 0.7 kg

Provozní napětí: 220-240 V\~, 50 Hz

Jmenovitý výkon: 300 W

Teplota: 120° - 230 °C

Regulace: termostat

Před používáním tohoto přístroje si pečlivě přečtěte bezpečnostní pravidla a pokyny.

UPOZORNĚNÍ! Pokud se pistole nepoužívá, musí se odložit na tojánek.

- Tento přístroj není určen pro používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nad nimi není vykonáván dozor osobou odpovídající za jejich bezpečnost nebo od dané osoby nedostanou příslušné pokyny týkající se používání. Vždy zajistěte, aby si děti s tímto zařízením nehrály.

- Nepoužívejte a neskladujte tento přístroj ve vlhku. Nepokládejte jej tam, kde jej může postříkat voda. Nevystavujte jej extrémním změnám teploty v průběhu nebo

bezprostředně po používání.

• Používejte jej pouze uvnitř, na čistém, suchém pracovním povrchu. Nadměrné množství prachu a nečistot může snížit životnost tohoto přístroje.
• Nikdy neodpojujte přístroj ze sítě taháním za napájecí kabel.
• Je-li napájecí kabel poškozen nebo přeříznut, neprodleně vyjměte zástrčku ze zásuvky a přístroj přestaňte používat. Kabel musí být vyměněn výrobcem nebo jeho servisním partnerem nebo podobně kvalifikovanou osobou, aby se předešlo vzniku nebezpečné situace.
• Pokud přístroj nepoužíváte nebo se chystáte provádět na něm servisní práce (údržbu, čištění atd.) odpojte jej ze sítě.
• Vždy si ověřte, že přístroj je připojen k uzemněné zásuvce.
• Pokud používáte prodlužovací kabel, zkontrolujte, zda je v dobrém provozním stavu a zda má uzemněnou zásuvku.
• Nikdy prístroj nepoužívejte, je-li jakkoli poškozen.
• Nikdy do přístroje nevkládejte jiné předměty než tyčinky tavného lepidla Rapid ∅12 mm.
• Nikdy nevyjímejte tyčinku tavného

lepidla, kterou jste již do přístroje vložili.

• Je běžné, že se tento přístroj při používání zahřeje. Je to normální a neznačí to žádný problém.
• Horké plochy: tryska zařízení a lepidlo mohou dosáhnout teploty přibližně 230 °C.

Nedotýkejte se zahřáté trysky ani horkého lepidla. Vyvarujte se kontaktu s pokožkou. Pokud se popálíte, ponořte spáleninu okamžitě do studené vody. Nikdy se nepokoušejte odstranit větší množství lepidla bez lékařské pomoci.

• Pracujte mimo dosah dětí. Děti by tuto tavnou pistoli neměly používat.
• Při používání ve výšce přijměte veškerá nezbytná bezpečnostní opatření, abyste zajistili, že lepidlo nebude skapávat na obsluhu nebo na předměty umístěné níže. Ujistěte se, že máte na sobě dostatečné ochranné prostředky (na pokožce, očích)
• Některé materiály jsou citlivé na teplo a mohou být poškozeny horkou tryskou nebo horkým lepidlem. Bude-li to možné, otestujte lepidlo na kusu odpadového materiálu nebo na skryté části předmětu, který budete spravovat.
• Zůstávejte soustředění na práci. Práci věnujte pozornost. Pozor na skapávající horké lepidlo z trysky. Používejte zdravý rozum. Nepoužívejte tuto pistoli, jste-li unaveni. Nepoužívejte ji pod vlivem alkoholu nebo jiných omamných látek, které mohou

zhoršit vaše fyzické schopnosti.

- Po skončení používání přístroje jej odpojte ze sítě a počkejte, dokud nevychladne. Nikdy neponořujte tavnou pistoli do vody nebo jiných kapalin za účelem urychlení procesu vychladnutí. Ponechte přístroj volně vychladnout. Tavná pistole by měla být uložena na uzavřeném, suchém a bezpečném místě (bedna s nářadím, skříňka atd.).

Návod k obsluze

• Zapojte tavnou pistoli do vhodné zásuvky. Svítící červená kontrolka znamená, že pistole je napájena.
• Nechejte pistoli zahřát po dobu přibl. 3-5 minut. Vložte do zadní části pistole tyčinku tavného lepidla.
• Když je pistole zcela zahřátá, pomalu stiskněte spoušť, dokud z trysky nezačne vytékat roztavené lepidlo. Uvolněte spoušť pro zastavení vytékání lepidla.
• Regulátorem teploty můžete nastavit provozní teplotu v rozsahu 120 - 230 °C.
• Vytékání a rychlost posuvu tyčinky regulujte spouští tavné pistole.

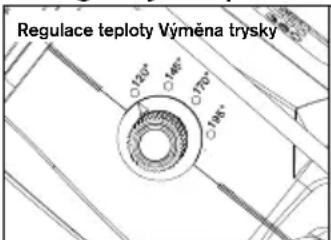

Regulace teploty Výměna trysky 150° 146° 170° 98°

• Při výměně trysky by měla být pistole lehce zahřátá, ale odpojena ze sítě.
• V rukavicích vyšroubujte trysku.

Poruchy a opravy

- Abyste předešli ucpání této tavné pistole, uchovávejte

podávací mechanismus a tavnou komoru v čistotě a bez úlomků materiálu.

• Nepoužité tyčinky tavného lepidla skladujte v čistotě.
• Nevytahujte tyčinku tavného lepidla ze zadní části pistole.
  Podávací mechanismus by se mohl poškodit či narušit.
  Potřebujete-li vyměnit typ lepidla, odřízněte vyčnívající konec tyčinky a její zbytek nechejte projet tavnou pistolí pomocí tyčinky s novým typem lepidla.
• Nepokládejte zahřátou tavnou pistoli na bok. Zahřátou pistoli udržujte ve svislé poloze, na kovovém stojanu nebo pracovním stole, s tryskou namířenou dolů.
• Pokud ze vstupu do tavné komory uniklo roztavené lepidlo a zasáhlo podávací mechanismus, nechejte pistoli vychladnout a jemně odstraňte vyteklé lepidlo.
• Pokud lepidlo nadměrně skapává, vyměňte trysku. Nepokoušejte se měnit trysku, když je pistole chladná. Při výměně trysky musí být pistole zahřátá, dokud lepidlo nezměkne dostatečně na to, aby bylo možné trysku sejmout (asi po 1 minutě). Nasadťe si rukavice a starou trysku sejměte. Nechejte lepidlo vytéct z pistole, aby se tavná komora vyčistila. Nasadťe novou trysku. Utáhněte ji tak, aby těsně přiléhala. Nepřetahujte ji.
• Vnější stranu pistole uchovávejte v čistotě.
• Nepoužívejte jiná lepidla, než která jsou doporučena společností Rapid
• Ponecháte-li přístroj zapnutý příliš

dlouho, aniž byste jej použivali, může dojít ke vzniku nebezpečné situace. Zbytečné přehřívání po dlouhou dobu nečinnosti může mít v závislosti na čase a typu používaného lepidla negativní důsledky:

* Roztavení a změknutí tyčinky tavného lepidla v zadní části přístroje nebo přilepení tyčinky k izolační objímce u vstupu do tepelného chrániče. V takovém případě může být opětovné spuštění přístroje při dalším používání delší a obtížnější.

V případě takového problému společnost Rapid doporučuje postupovat podle následujících kroků:

- Zapojte prístroj do sitě a ponechte jej zahřát po dobu asi 15 minut.

- Začněte vytlačovat lepidlo občasným lehkým stiskem spouště. Nechejte pistoli zahřívat a tuto činnost opakujte, dokud nedojde k jejímu odblokování. Doba odblokování může být delší nebo kratší v závislosti na: Typu a složení lepidla, které jste používali, a době, po kterou jste nechali přístroj zbytečně zahřívat, aniž byste lepidlo používali.

Pokud je spuštění i po takové činnosti stále obtížné:

• Sejměte trysku. Pozor na to, že přístroj je horký.
• Postavte přístroj na svůj stojan. Nechejte jej zapnutý a zahřátý.
• Vyčistěte přístroj tak, že

necháte horké lepidlo vytéci z pistole pomocí gravitace na jednorázovou podložku (nádobka, papír, karton,...).

- Začněte vytlačovat lepidlo občasným lehkým stiskem spouště. Nechejte pistoli zahřívat a tuto činnost opakujte, dokud nedojde k jejímu odblokování. Několikrát vytáhněte spoušť, abyste zajistili, že staré lepidlo zcela vyteče a přístroj bude zcela vyčištěn.

- Ke spálení lepidla dojde, když lepidlo zůstane roztavené a zachycené v pistoli příliš dlouho, to však v závislosti na povaze a složení používaného lepidla. Pokud dojde ke spálení, lepidlo začne ucpávat trysku a to povede ke srážení lepidla směrem k zadní části přístroje, což může mít v delším časovém horizontu vážné důsledky, např. ucpání systému vpředu nebo poruchu topného systému.

V takovém případě:

• Sejměte trysku. Pozor na to, že přístroj je horký.
• Postavte přístroj na svůj stojan. Nechejte jej zapnutý a zahřátý. Vyčistěte přístroj tak, že necháte horké lepidlo vytéci z pistole pomocí gravitace na jednorázovou podložku (nádobka, papír, karton,...).
• Zasuňte novou tyčinku lepidla a lehce stlačujte spoušť.
• Několikrát vytáhněte spoušť, abyste zajistili, že staré lepidlo zcela vyteče a přístroj bude zcela vyčištěn.

- Vyměňte trysku za novou.

• V každém případě byste nikdy neměli:
• Tlačit na spoušt, než se přístroj zahřeje na provozní teplotu
• Tlačit na tyčinku lepidla, nikdy se nepokoušejte ji vyjmout ze zadní části přístroje.

- Opravu tavné pistole by měl provádět pouze kvalifi kovaný pracovník.

- Je-li napájecí kabel poškozen, musí být vyměněn výrobcem, poprodejním servisem výrobce nebo podobně kvalifi kovanou osobou, aby se předešlo vzniku nebezpečné situace.

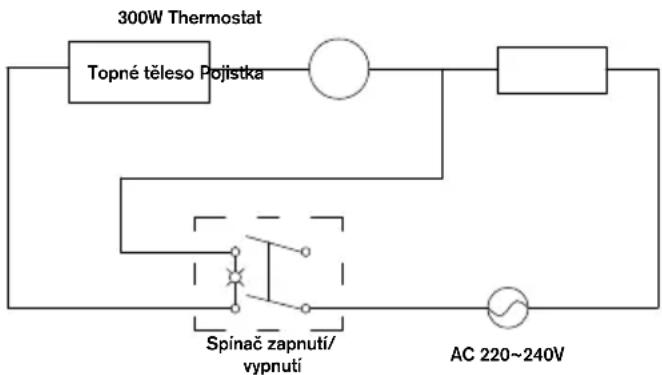


Schéma elektrického obvodu

ŽIVOTNÍ PROSTŘEDÍ

Oddělený sběr. Elektrické nástroje nikdy nevyhazujte do komunálního odpadu! Postupujte podle evropské směrnice 2012/19/ES týkající se odpadního elektrického a elektronického zařízení.

Pokud je třeba nástroj vyměnit, nebo pokud již pro něj nemáte využití, pak byste ho měli odevzdat k recyklaci do samostatného sběrného centra.

Záruka a záruční opravy

Záruční doba: Na tento výrobek

platí záruční doba 2 rok od data zakoupení (důkazem o zakoupení je doklad o zaplacení).

Záruční podmínky: Všechny body uvedené v tomto dokumentu musí být zcela splněny.

Záruční opravy: Poprodejní servis Esselte-Rapid je jediným schváleným servisem, který může provádět záruční opravy tohoto přístroje.

V případě nárokování záruky:

1 Vratte výrobek v originálním obalu do prodejny nebo obchodu, ve kterém jste jej zakoupili.
2 K zakoupenému výrobku přiložte originál dokladu o zaplacení s datem koupě.

Jakékoli porušení těchto pokynů zabrání plnění ze strany společnosti RAPID na základě záruky poskytované výrobcem.

ELEKTRICKÁ TAVNÁ PIŠTOL: EG360

Návod na použitie - preklad originálu

Technické vlastnosti

Rozmery (š x v x h) 21 x 26.5 x 5 cm

Hmotnost: 0.7 kg

Lepiace tyčinky: Rapid ∅ 12 mm

Bezpečnostné pokyny

- Prístroj nikdy nevyťahujte zo zásuvky tahaním za kábel.

zastavíte pustením spúšte.

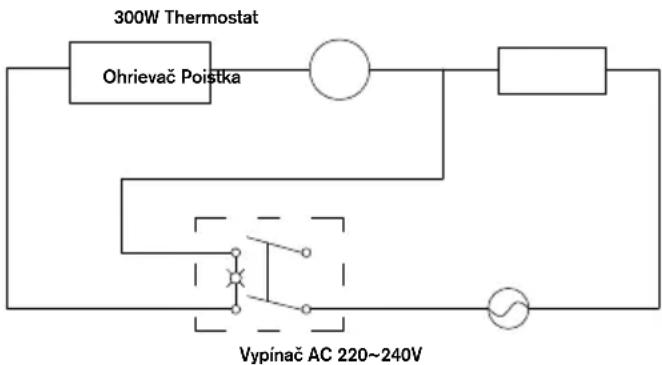

Schéma elektrického zapojenia

300W Thermostat Ohrievač Poistka Vypinač AC 220~240V

ŽIVOTNÉ PROSTREDIE

Separovaný zber. Nezahadzujte elektrické náradie do odpadu z domácnosti! V súlade s európskou smernicou 2012/19/ ES o odpade z elektrických a elektronických zariadení.

Záruka a záručné opravy Záručná lehota: Tento produkt
