Produkttype	Elektrisk limpistol
Merke	Rapid
Modell	PRO EG360
Dimensjoner (B x H x D)	21 x 26,5 x 5 cm
Vekt	0,7 kg
Strømforsyning	220-240 V~, 50 Hz
Effekt	300 W
Temperaturområde	120 °C til 230 °C
Temperaturregulering	Termostat med justeringsknapp
Diameter på limpinner	12 mm
Anbefalt limpinnetype	Rapid ∅ 12 mm
Hovedfunksjoner	Avtrekker for variabel strømning, temperaturjustering, utskiftbar dyse, strømindikator
Oppvarmingstid	Omtrent 3 til 5 minutter
Maksimal dysetemperatur	Opptil 230 °C
Vedlikehold og rengjøring	Rengjør utsiden, oppbevar tørt, tøm lim ved blokkering
Sikkerhet	Ikke berør varm dyse, bruk stativet, koble fra etter bruk, ikke senk i vann
Reservedeler og reparerbarhet	Utskiftbar dyse, reparasjoner kun av kvalifisert personell, 2 års garanti
Garanti	2 år etter kjøpsdato (ved fremvisning av kvittering)
Miljø	Må ikke kastes med husholdningsavfall, resirkuler i henhold til WEEE-direktivet

Ofte stilte spørsmål - PRO EG360 RAPID

Hvordan koble til og varme opp limpistolen?

Koble apparatet til en 220-240 V stikkontakt. Den røde lampen lyser. Vent 3 til 5 minutter til pistolen når oppvarmingstemperaturen. Sett deretter inn en 12 mm limpinner bak.

Hvordan justere temperaturen på limet?

Bruk justeringsknappen på pistolen for å velge en temperatur mellom 120 °C og 230 °C. Optimal temperatur avhenger av limpinnetype og materialet som skal limes.

Hvilke sikkerhetstiltak bør jeg ta?

Ikke berør den varme dysen (opptil 230 °C). Bruk alltid stativet til å sette den varme pistolen på. Hold barn unna. Bruk hansker og eventuelt vernebriller. Koble fra apparatet etter bruk.

Hva gjør jeg hvis limet ikke kommer ut eller drypper for mye?

Hvis limet ikke kommer ut, kontroller at pistolen er varm nok og at pinnen er satt inn riktig. Hvis det drypper for mye, kan det tyde på en slitt dyse. Bytt dysen når apparatet er varmt (men frakoblet) med hansker.

Hvordan bytte dysen?

Koble fra pistolen og la den avkjøles litt (ca. 1 minutt for å mykne limet). Skru av dysen med hansker. Rengjør smeltekammeret om nødvendig, og skru på en ny dyse uten å stramme for hardt.

Hva gjør jeg ved limblokkering bak?

La pistolen varme i ca. 15 minutter, trykk deretter forsiktig på avtrekkeren med jevne mellomrom. Hvis det ikke hjelper, fjern dysen (pass på varme) og tøm verktøyet ved å la smeltet lim renne ut på et engangsunderlag.

Kan jeg bruke andre merker av limpinner?

Det anbefales å kun bruke Rapid limpinner med diameter 12 mm for å sikre optimal drift og unngå skade på matingsmekanismen.

Hvordan rengjøre og vedlikeholde limpistolen?

Rengjør utsiden med en tørr klut. Senk aldri apparatet i vann. Oppbevar det tørt og rent. Rengjør smeltekammeret regelmessig for limrester.

Hva gjør jeg hvis strømledningen er skadet?

Koble umiddelbart fra apparatet. Ikke bruk det. Ledningen må skiftes av produsenten, deres kundeservice eller en kvalifisert person for å unngå fare.

Hvor lenge varer garantien?

Produktet har 2 års garanti fra kjøpsdato, ved fremvisning av original kvittering. Reparasjoner under garanti må utføres av autorisert Esselte-Rapid kundeservice.

BRUKSANVISNING PRO EG360 RAPID

• Tilstopning af denne limpi- stol kan forhindres ved at holde fremføringsmekanis-
  men og smeltekammeret fri for snavs og fremmedelementer.

- Opbevar ubrugte limstifter i et rent miljø.

Garanti og reparation under garanti

Instruksjoner for bruk - oversettelse av den opprinnelige

Tekniske egenskaper

Mål (HxLxB) 21 x 26,5 x 5 cm

Vekt: 0,7

Arbeidsspenning: 220 V–240 V\~, 50 Hz

Nominell effekt: 300 W

Temperatur: 120–230

Regulering: Termostat

Limstaver: Rapid ∅ 12 mm

Sikkerhetsinstruksjoner Les sikkerhetsregler og -instruksjoner nøye før du bruker denne maskinen.

ADVARSEL! Dette verktøyet må plasseres på stativet när det ikke er i bruk.

kg • Dette apparatet er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske,
°C
;
sensoriske eller mentale emner eller mangel på erfaring og kunnskap, med mindre de er under tilsyn eller har fått opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet. Barn må være

under tilsyn for å sikre at de ikke leker med apparatet.

• Ikke bruk eller oppbevar denne maskinen i fuktige omgivelser. Ikke plasser det der det kan bli utsatt for vannsprut. Ikke eksponer det for ekstreme temperaturendringer under eller rett etter bruk.
• Må bare brukes innendørs på en ren og tørr arbeidsflate. Omfattende støv og skitt kan redusere verktøyets levetid.
• Koble aldri fra maskinen ved å trekke i kabelen.
• Hvis strømkabelen skades eller kuttes, må kontakten tas ut umiddelbart og maskinen kan ikke brukes. Den må erstattes av produsenten eller produsentens representant eller en tilsvarende kvalifisert person for å unngå fare.
• Ta ut kontakten när maskinen ikke er i bruk, för eventuelle serviceoperasjoner (vedlikehold, rengjøring osv.)
• Kontroller alltid at apparatet er koblet til en jordet kontakt.
• Ved bruk av skjøteledning må det sjekkes at den er i god stand og at den har en jordet kontakt.
• Bruk aldri verktøyet hvis det er skadet på noen måte.
• Det må aldri settes inn andre gjenstander enn ∅ 12 mm Rapid limstaver i maskinen.
• Ta aldri ut en limstav som allerede er satt inn.
• Det er vanlig at dette verktøyet blir ganske varmt under bruk. Dette er normalt og tyder ikke på problemer.
• Varme overflater: Dysen på

Unngå kontakt med hud. Hvis du brenner deg, må du plassere brannskadestedet i kaldt vann umiddelbart. Forsøk aldri å fjerne store mengder lim uten medisinsk hjelp.

• Hold barn unna. Barn skal ikke bruke denne limpistolen.
• Ved bruk i høyden, må det tas alle nødvendige forholdsregler for å sikre at limet ikke renner på brukeren eller andre objekter. Kontroller at du har nok beskyttelsesutstyr (hud, øyne)
• Noen materialer er varmefølsomme og kan bli skadet av den varme dysen eller det varme limet. Når det er mulig, bør du teste på en bit kassasjonsmateriale eller en skjult del av objektet som repareres.
• Vær oppmerksom. Se hva du gjør. Vær oppmerksom på eventuelt varmt lim som drypper fra prosjektet. Bruk sunn fornuft. Ikke bruk denne pistolen når du er trett. Ikke bruk den under påvirkning av alkohol eller andre stoffer som kan svekke de fysiske evnene dine.
• Når du er ferdig med å bruke maskinen, kobler du den fra og venter til den er avkjølt. Limpistolen må aldri senkes ned i vann eller annen væske for å avkjøle den raskere. Den må bare luftavkjøles. Limpistolen skal oppbevares på et lukket, tørt og sikkert sted (verktøykasse, skuff, skap osv.).

Bruksanvisning

Koble limpistolen til en egnet kontakt. Rødt lys på bryteren betyr at den er slått på.

• La verktøyet varmes opp i ca. 3–5 minutter. Sett inn en limstav på baksiden av verktøyet.
• Når pistolen er varmet helt opp, trykker du inn utløseren langsomt til det smeltede materialet begynner å fl yte fra dysen. Slipp utløseren for å stoppe limfl yten.

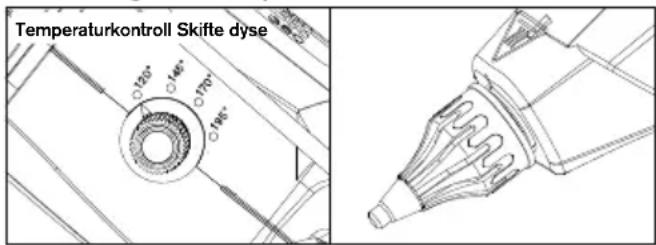

• Still temperaturknappen slik at driftstemperaturen justeres mellom 120–2300 °C.
• Arbeid med limpistolutløseren for å justere mengden og hastigheten på limstaven.

• Når dysen skal skiftes, må limpistolen være litt varm, men koblet fra strømnettet.
• Skru av dysen med hansker på.

Funksjonssvikt og tiltak

• Hold matemekanismen og smeltekammeret rent for skift og andre fremmedlegemer for å hindre tilstopping av limpistolen.
• Oppbevar ubrukte limstaver i rene omgivelser.
• Ikke trekk ut limstaven fra baksiden av limpistolen. Matemekanismen kan bli skadet eller svekket. Hvis du må skifte limtype, kutter du av den utstikkende enden og mater

resten gjennom med den nye limstaven.

• Ikke legg den varme limpistolen på siden. Hold den varme limpistolen i stående stilling, på metallstativet eller arbeidsbenken, med dysen pekende nedover.
• Hvis det har lekket ut smeltet lim fra smeltekammerinngangen til matemekanismen, må pistolen avkjøles før limet fjernes forsiktig.
• Bytt dysen hvis det drypper mye lim. Ikke forsøk å skifte dyse mens limet er kaldt. Når du skal skifte dyse, må pistolen varmes opp til limet er mykt nok til å ta av dysen (ca. ett minutt). Bruk hansker og ta av den gamle dysen. Spyl lim gjennom pistolen for å tømme smeltekammeret. Erstatt med en ny dyse. Trekk til bare til den sitter ordentlig. Ikke trekk den til for mye.
• Hold utsiden av limpistolen ren.
• Ikke bruk annet lim enn det som anbefales av Rapid
• Det kan være risikabelt å la verktøyet være påslått for lenge uten at det brukes. Unødvendig overoppheting i lange perioder uten aktivitet og uten bruk, avhengig av hvor lang tid det er snakk om og hva slags lim som brukes, kan få negative konsekvenser:

* Limstaven på baksiden av verktøyet kan smelte og bli myk, eller den kan sette seg fast i hylsen bak ved inngangen til varmeelementet. I så fall kan det ta lengre tid og være vanskeligere å starte verktøyet på nytt for påfølgende bruk.

• Sett i kontakten til verktøyet og la det varmes opp i ca. femten minutter.
• Begynn å skyve ut limet ved å trykke lett på utløseren fra tid til annen. Fortsett å la verktøyet varmes opp, og gjenta denne handlingen til blokkeringen løsner. Tiden det tar å løsne blokkeringen, kan variere avhengig av følgende: Typen og sammensetningen av limet som er brukt, og hvor lenge verktøyet har stått oppvarmet uten å bli brukt.

Hvis oppstart fremdeles er vanskelig etter dette:

• Ta av dysen när enheten er varm.
• Plasser verktøyet på stativet. La det være tilkoblet strøm og oppvarmet.
• Tøm verktøyet ved å la det varme limet flyte ut under fall på et underlag som kan kastes (beholder, papir, papp...).
• Begynn å skyve ut limet ved å trykke lett på utløseren fra tid til annen. Fortsett å la verktøyet varmes opp, og gjenta denne handlingen til blokkeringen løsner. Trekk i utløseren noen ganger for å kontrollere at det gamle limet er helt fjernet og at verktøyet er helt tomt.

* Forkulling av limet, avhengig av typen og sammensetningen,

oppstår når limet blir værende for lenge i smeltet tilstand inni verktøyet. Når det er forkullet, vil limet begynne å stoppe til dysen og dermed føre til limlekkasje mot baksiden av verktøyet. Dette kan på lang sikt få alvorlige konsekvenser som systemblokkering foran eller at varmesystemet blir ødelagt.

Da gjør du følgende:

• Ta av dysen när enheten er varm.
• Plasser verktøyet på stativet. La det være tilkoblet strøm og oppvarmet. Tøm verktøyet ved å la det varme limet flyte ut under fall på et underlag som kan kastes (beholder, papir, papp...).
• Sett inn en ny limstav mens du trykker lett på utløseren.
• Trekk i utløseren noen ganger for å kontrollere at det gamle limet er helt fjernet og at verktøyet er helt tomt.
• Bytt dysen med en ny.

- Du må aldri gjøre følgende:

• bruke kraft på utløseren før verktøyet er varmet opp til arbeidstemperatur
• Trykk hardt på limstaven, forsøk aldri å ta den ut fra baksiden.

- Reparasjonsarbeid på limpistolen skal bare utføres av kvalifisert personell.

- Hvis strømkabelen er skadet, må den byttes ut av produsenten, produsentens ettersalgsservice eller tilsvarende kvalifisert person for å unngå eventuell fare.

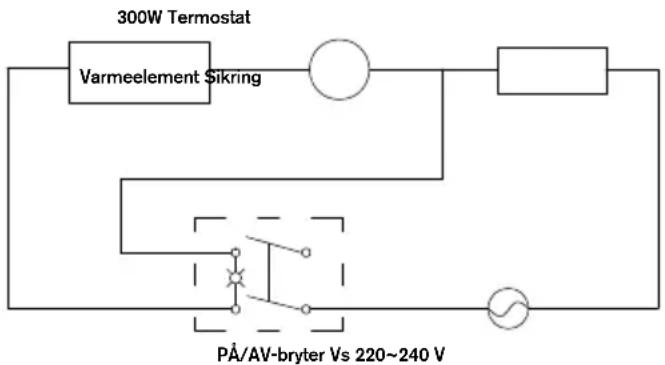

Elektrisk koblingsskjema

MILJ∅

Spesialavfall. Elektroverktøy skal ikke kastes sammen med husholdningsavfall! I henhold til EU-direktiv 2012/19/EU om kassert elektrisk og elektronisk utstyr.

Når maskinen må skiftes ut eller ikke lenger kan brukes, må du bruke returordningen for spesialavfall og levere den inn på et egnet sted.

Garanti og reparasjoner som dekkes av garantien

Garantiperiode: Dette produktet har to års garanti fra kjøpsdatoen (opprinnelig salgskvittering fungerer som dokumentasjon).

Garantivilkår: Alle punkter nevnt i dette dokumentet, må overholdes til fulle.

Garantireparasjoner: Esselte-Rapid After-Sales Service er den eneste godkjente tjenesten som kan utføre garantireparasjoner på dette verktøyet.

Eventuelle brudd på ett av disse punktene vil hindre vurdering av RAPID i henhold til produsentens garanti.
