PRO EG360 - Клеевой пистолет RAPID - Бесплатное руководство пользователя

Тип продукта	Электрический клеевой пистолет
Бренд	Rapid
Модель	PRO EG360
Размеры (Д x В x Ш)	21 x 26,5 x 5 см
Вес	0,7 кг
Питание	220-240 В~, 50 Гц
Мощность	300 Вт
Диапазон температур	от 120 °C до 230 °C
Регулировка температуры	Термостат с ручкой настройки
Диаметр клеевых стержней	12 мм
Рекомендуемый тип стержней	Rapid ∅ 12 мм
Основные функции	Курок для регулировки подачи, регулировка температуры, сменное сопло, индикатор включения
Время нагрева	Примерно 3-5 минут
Максимальная температура сопла	до 230 °C
Обслуживание и очистка	Очищать внешнюю поверхность, хранить в сухом месте, прочищать клей при засорах
Безопасность	Не прикасаться к горячему соплу, использовать подставку, отключать после использования, не погружать в воду
Запчасти и ремонтопригодность	Сменное сопло, ремонт только квалифицированным персоналом, гарантия 2 года
Гарантия	2 года с даты покупки (при предъявлении чека)
Окружающая среда	Не выбрасывать с бытовыми отходами, утилизировать согласно директиве WEEE

Часто задаваемые вопросы - PRO EG360 RAPID

Как подключить и разогреть клеевой пистолет?

Подключите прибор к розетке 220-240 В. Загорится красный индикатор. Подождите 3-5 минут, пока пистолет нагреется до рабочей температуры. Затем вставьте клеевой стержень диаметром 12 мм сзади.

Как отрегулировать температуру клея?

Используйте ручку регулировки на пистолете, чтобы выбрать температуру от 120 °C до 230 °C. Оптимальная температура зависит от типа клеевого стержня и склеиваемого материала.

Какие меры предосторожности необходимо соблюдать?

Не прикасайтесь к горячему соплу (до 230 °C). Всегда используйте подставку для горячего пистолета. Держите детей на расстоянии. При необходимости надевайте перчатки и защитные очки. Отключайте прибор после использования.

Что делать, если клей не выходит или капает слишком сильно?

Если клей не выходит, проверьте, достаточно ли нагрет пистолет и правильно ли вставлен стержень. Если капает слишком сильно, это может указывать на износ сопла. Замените сопло, когда прибор горячий (но отключенный), надев перчатки.

Как заменить сопло?

Отключите пистолет и дайте ему немного остыть (примерно 1 минуту для размягчения клея). Открутите сопло в перчатках. При необходимости очистите плавильную камеру, затем накрутите новое сопло, не затягивая слишком сильно.

Что делать при засоре клея сзади?

Дайте пистолету нагреться в течение примерно 15 минут, затем медленно нажимайте на курок с перерывами. Если это не помогает, снимите сопло (осторожно, горячо) и прочистите инструмент, дав расплавленному клею стечь на одноразовую подложку.

Можно ли использовать клеевые стержни других брендов?

Рекомендуется использовать только клеевые стержни Rapid диаметром 12 мм для обеспечения оптимальной работы и предотвращения повреждения механизма подачи.

Как чистить и обслуживать клеевой пистолет?

Очищайте внешнюю поверхность сухой тканью. Никогда не погружайте прибор в воду. Храните в сухом и чистом месте. Регулярно очищайте плавильную камеру от остатков клея.

Что делать, если поврежден шнур питания?

Немедленно отключите прибор. Не используйте его. Шнур должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

Какой срок гарантии?

Изделие имеет гарантию 2 года с даты покупки при предъявлении оригинального чека. Гарантийный ремонт должен выполняться авторизованным сервисным центром Esselte-Rapid.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PRO EG360 RAPID

RU Клеевой пистолет со шнуром

КЛЕЕВОЙ ПИСТОЛЕТ СО ШНУРОМ: EG360

Руководство по эксплуатации - перевод с оригинала

EAC

Технические характеристики

Размеры (ШхВхД) 21 x 26.5 x 5 см

Bec: 0.7

Рабочее напряжение: 220-240В\~, 50Гц

Номинальная мощность: 300 Вт

Температура: 120° - 230°C

Регулирование: Термостат

Палочки клея: Rapid ∅ 12 мм

KΓ

Специфические характеристики

• Прочная ручка и легкий вес
• Уникальный экономящий усилия триггер, с круглой ручкой TPL для комфортной работы в течение долгого времени
• Регулятор температуры от 140 до 220°C

Инструкция по технике

безопасности при использовании

Внимательно прочитайте правила техники безопасности и инструкцию перед использованием этого прибора.

ОСТОРОЖНО! этот инструмент следует устанавливать обратно на стойку, когда он не используется.

• Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, или с недостатком опыта и знаний, но только под руководством или инструктированием по вопросам использования прибора со стороны лиц, ответственных за их безопасность.
  Необходимо следить, чтобы дети не играли с прибором.

- Не используйте и не храните этот прибор во влажной среде. Не оставляйте в местах, где на прибор может попасть вода. Не подвергайте резким изменениям температуры во время или непосредственно после использования.

- Используйте в закрытом помещении на чистой сухой поверхности. Чрезмерное попадание пыли и грязи может уменьшить скор эксплуатации этого инструмента.

- Никогда не отключайте прибор,

потянув за шнур.

- В случае повреждения кабеля питания, немедленно выньте вилку из электрической розетки и не используйте инструмент. Он должен быть заменен производителем или его агентом по обслуживанию или аналогичным квалифицированным специалистом, чтобы избежать несчастных случаев.

- Отключайте прибор от сети, когда он не используется, а также перед любым обслуживанием прибора (техническое обслуживание, чистка и т.д.)

- Всегда убедитесь, что прибор подключен к заземленной розетке.

- При использовании удлинителя, убедитесь, что он находится в хорошем рабочем состоянии и розетки заземлены.

- Никогда не используйте инструмент, если он как-либо поврежден.

- Никогда не вставляйте в прибор другие предметы, кроме ∅12mm клеевых палочек Rapid.

- Никогда не вынимайте клеевую палочку, которая уже была установлена.

- Достаточно сильное нагревание инструмента во время работы не является отклонением. Это нормально и не указывает на проблему.

- Горячие поверхности: сопло прибора и клей могут достигать

температуры ок. 230°C.. Не дотрагивайтесь до нагретого сопла или горячего клея. Избегайте любого контакта с кожей. При ожоге, немедленно промойте обожженное место холодной водой. Никогда не пытайтесь удалить большое количество клея без медицинской помощи.

• Храните пистолет вне досягаемости детей. Дети не должны использовать этот клеевой пистолет.
• При применении на высоте, примите все необходимые меры предосторожности, чтобы клей не попал на оператора или на любой объект. Убедитесь, что на вас защитная одежда (кожа, глаза)
• Некоторые материалы термочувствительны и могут быть повреждены горячей насадкой или горячим клеем. Если это возможно, проверьте проверьте взаимодействие материала с клеем на небольшом участке или скрытой части ремонтируемого объекта.
• Будьте бдительны. Выполняйте работу внимательно. Следите, чтобы с объекта не капал горячий клей. Руководствуйтесь здравым смыслом. Не используйте этот пистолет, когда вы устали. Не работайте под влиянием алкоголя или других препаратов, которые могут привести к ухудшению физических способностей.
  ▪ Когда вы закончили использовать прибор,

отключите его и подождите, пока он не остынет. Никогда не погружайте пистолет в воду или другие жидкости, чтобы ускорить процесс охлаждения. Клеевой пистолет должен остывать на воздухе. Клеевой пистолет следует хранить в закрытом сухом и безопасном месте (ящик для инструментов, тумбочка, шкаф и т.д.).

Инструкция по применению

• Подключите клей пистолет в подходящее гнездо, красный свет означает подключение к сети.
• Позвольте инструменту разогреться в течение примерно 3-5 минут. Вставьте клеевую палочку в заднюю часть инструмента.
• Когда пистолет полностью нагреется, медленно нажмите на триггер, пока расплавленный материал не начнет течь из сопла. Отпустите триггер, чтобы остановить поток клея.

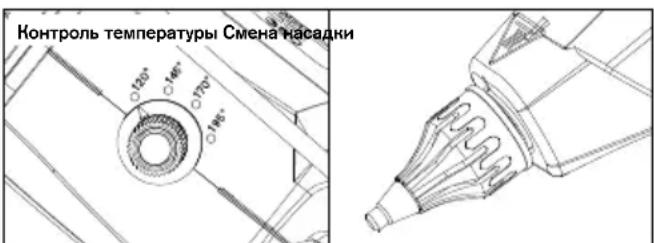

• Установите регулятор температуры для настройки рабочей температуры между 120-230°C.
• С помощью триггера можно установить выход и скорость расхода клеевой палочки.

- Для смены насадки, клеевой пистолет должен быть слегка теплым и быть отключен от

сети.

- Отвинтить насадку, используя перчатки.

Поломки и средства защиты

• Для предотвращения засорения клеевого пистолета, не допускайте попадания грязи и другого постороннего мусора в механизм подачи и камеру плавления.
• Храните неиспользуемые палочки клея в чистом месте.
• Не вытягивайте клеевую палочку из задней части пистолета. Механизм подачи может быть поврежден или нарушен. Если вам нужно изменить тип клея, отрежьте выступающий конец и вставьте новую палочку клея.
• Не кладите нагретый клеевой пистолет на бок. Держите нагретый пистолет в вертикальном положении, на металлической подставке или верстаке, насадкой вниз.
• Если расплавленный клей вытек из камеры плавления и попал в механизм подачи, дайте пистолету остыть и аккуратно удалите клей.
• Смените насадку при чрезмерном вытекании клея. Не пытайтесь сменить насадку, когда клей холодный. Чтобы сменить насадку, пистолет должен быть нагрет до достаточного размягчения, чтобы можно было снять насадку (около 1 минуты). Используйте перчатки и удалите старую насадку.

Пропустите клей через пистолет, чтобы очистить камеру плавления. Смените насадку. Затяните только до плотного прилегания. Не затягивайте.

• Держите корпус пистолета чистым.
• Не используйте клеевые палочки, не рекомендованные Rapid.
• Не оставляйте инструмент включенным слишком долго без использования, это может привести к риску. Излишний перегрев в течение длительного периода без использования, в зависимости от продолжительности и типа клея, может иметь негативные последствия:

* плавление и размягчение клеевой палочки в задней части инструмента, или даже прилипание клеевой палочки к изоляционному разъему термоизоляции. В этом случае, выключение и повторное включение инструмента для последующей операции может занять больше времени и быть более сложным.

В случае возникновения такой проблемы, Rapid рекомендует выполнить следующие действия:

• Подключите инструмент и оставить его нагреваться около пятнадцати минут.
• Начните подачу клея легким периодическим нажатием

на триггер. Продолжайте нагревать инструмент разминку и повторяйте эту операцию, пока инструмент не разблокируется.

Время разблокировки может быть длиннее или короче в зависимости от: типа и состава клея, который был использован и продолжительности времени, в течение которого инструмент излишне нагревался без использования.

Если запуск по-прежнему затруднен после этого действия:

• Осторожно снимите насадку, инструмент горячий.
• Поставьте инструмент на подставку. - При нагревании оставьте его подключенным к сети.
• Очистите инструмент, позволяя отток горячего клея под действием силы тяжести на одноразовую подкладку (контейнер, бумага, картон ,..).
• Начните подачу клея легким периодическим нажатием на триггер. Продолжайте нагревать инструмент разминку и повторяйте эту операцию, пока инструмент не разблокируется. Нажмите на триггер несколько раз, чтобы убедиться, что старый клей был полностью вытек и инструмент был полностью очищен.

* Обгорание клея, в зависимости от характера и состава клея, происходит, когда расплавленный клей остается внутри инструмента слишком долго. Обгоревший клей начнет забивать насадку, что приведет к сопла и таким образом привести к коагуляции клея в направлении задней части инструмента, что в долгосрочной перспективе может иметь серьезные последствия, такие как блокировка системы в передней части или к поломке в системе нагрева.

В этом случае:

• Осторожно снимите насадку, инструмент горячий.
• Поставьте инструмент на подставку. - При нагревании оставьте его подключенным к сети. Очистите инструмент, позволяя отток горячего клея под действием силы тяжести на одноразовую подкладку (контейнер, бумага, картон,...).
• Вставьте новую клеевую палочку, слегка нажимая на триггер.
• Нажмите на триггер несколько раз, чтобы убедиться, что старый клей был полностью вытек и инструмент был полностью очищен.
• Смените насадку.
  ▪ В любом случае, никогда:
• С силой не нажимайте на триггер до нагрева инструмента до рабочей

температуры

- Сильно не нажимайте на клеевую палочку, никогда не пытайтесь удалить ее из задней части.

• Ремонт клеевого пистолета должен осуществляться только квалифицированным персоналом.
• Если кабель питания поврежден, он должен быть заменен изготовителем, персоналом, осуществляющим послегарантийное обслуживание или другим квалифицированным лицом, чтобы избежать любой опасности.

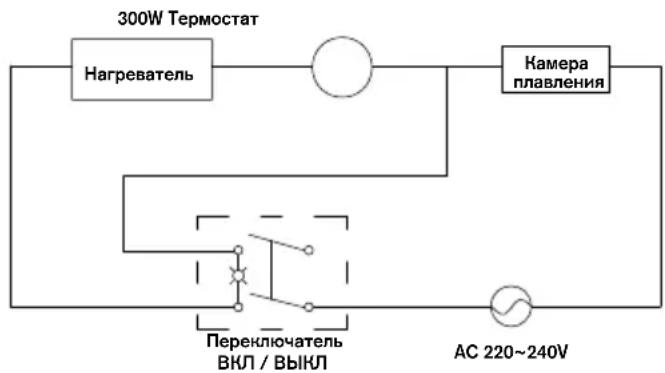

Электрическая схема подключения

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Сортировка отходов. Запрещается выбрасывать электроинструмент в бытовые отходы! Удалять в отходы согласно директиве Европейского Совета 2012/19/EU об утилизации

электрического и электронного оборудования.

Заменяемый или пришедший в негодность инструмент подлежит сдаче в специализированный центр для переработки.

Гарантия и послегарантийный ремонт

Гарантийный срок: Этот продукт имеет гарантию на 2 год от даты покупки (чек в качестве доказательства).

Гарантийные условия: Все пункты, упомянутые в настоящем документе, должны были полностью соблюдены.

Гарантийный ремонт: Послепродажный сервис Esselte- Рапид является единственной рекомендованной службой для проведения гарантийного ремонта на этом инструменте.

В случае рекламации в течение гарантийного срока:

1 возвратите продукт в оригинальной упаковке в магазин или торговую точку, где вы закупили этот продукт, 2 предоставьте чек с датой вместе в возвращенным продуктом.

Любое нарушение одного из этих пунктов будет препятствовать рассмотрению RAPID в соответствии с гарантией производителя.
