BEDIENUNGSANLEITUNG PRO EG380 RAPID

Betriebsanleitung - Übersetzung der ursprünglichen

Technische Daten

Abmessungen (B x H x T) 36 x 24 x 8 cm

Gewicht: 1,7

Betriebsspannung：220V-240V\~，50Hz

Leistungsaufnahme : 400W

Arbeitstemperatur: 140^ - 220^

Regelung: Thermostat

• Unzerbrechlicher Vorschubhebel und geringes Gerätegewicht
• Einzigartiger leichtgangiger Vorschubhebel, mit rundem TPR Griff für komfortables Arbeiten über einen langen Zeitraum
• Temperatur einstellbar zwischen 140 - 220°C

Sicherheitshinweise

Bitte lessen Sie die Sicherheitshinweise und Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts sorgfältig durch.

ACHTUNG! Dieses Gerät

muss bei Nichtbenutzung auf seinem Ständer abgestellt werden.

• Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, es sei dess, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in der Benutzung des Gerätes unterwiesen oder anfänglich beaufsichtigt. Kinder sollenn nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Benutzen oder lagern Sie das Gerät nicht in feuchter Umgebung. Stellen Sie es nicht an einem Platz ab, wo es mit Wasser in Berührung kommt kann. Setzen Sie es während oder direkt nach Gebrauch keinen extremen

Temperaturschwankungen aus.

• Verwenden Sie es nur drinnen auf sauberen, trockenen Oberfl achen. Übermäßiger Staub und Schmutz können die Lebensdauer des Werkzeugs verringern.
• Ziehen Sie den Netzsteckerniemals durch Ziehen am Kabel.
• Wenn das Netzkabel beschädigt ist oder Schnitte aufweist,ziehen Sie sofort den Netzstecker und verwenden Sie das Gerät nicht mehr. Das Kabel muss durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden,um Gefahren zu vermeiden.
• Ziehen Sie nach jeder Benutzung oder vor Wartungsarbeiten (Reinigen etc.) den Netzstecker.
• Stellen Sie immer sicher, dass das Gerät an eine geerdete Steckdose angeschlossen ist.
• Prufen Sie vor Verwendung eines Verlängerungskabels seine Universehrheit und vergewissem Sie sich, dass es über einen Schutzleiter verfügbar.
• Benutzen Sie das Werkzeug niemals, wenn es in irgendiner Weise beschädigt ist.
• Verwenden Sie keine anderen als 0.12mm Rapid Klebesticks in this sem Gerät.
• Entfernen Sie keine bereits eingeführten Klebesticks.
• Der EVA Klebstoff kann auf ohne Zeitbegrenzung im Gerät verbleiben und später wieder aufgeschmolzen werden. Verwenden Sie nur die empfohlenen Klebstoffe in thisem

Gerät.

• Es ist normal, dass sich das Gerät bei Benutzung erwartt. Dies ist kein Hinweis auf ein Problem.
• Heiße Oberfl achen: Die Düse und der geschmolzene Klebstoff können Temperaturen von ca. 220^ C erreichen. Berühren Sie die aufgeheizte Düse und den bereits Klebstoff nicht. Vermeiden Sie jeglichen Kontakt mit der Haut. Wenn Sie sich verbrennen, kühlen Sie die betroffene Stelle unter fl ieBendem Wasser. Versuchen Sie niemals eine größere Menge Klebstoff ohne arztliche Hilfe zu entfernen.
• Halten Sie das Gerät von Kindern fern. Kinder sollen den deses Gerät nicht benutzen.
• Wenn Sie den Kleber über Kopfhöhe auftragen, stellen Sie sicher, dass der Kleber nicht auf Sie oder andere Gegenstände tropfen kann. Vergewissern Sie sich, dass Sie ausreichend geschützt sind (Haut, Augen).
• Einige Materialien sind hitzeempfändlich und können durch die heiße Duse oder auch durch den heißen Klebstoff beschädigt werden. Wenn möglich, testen Sie vorher an einem Reststück oder an einer nicht sightbaren Stelle die Verwendung des Klebers.
• Bleiben Sie aufmerksam.
  Achten Sie auf ihre Arbeit.
  Hüten Sie sich vor tropfendem
  Kleber. Setzen Sie ihren gesunden Menschenverstand

ein. Verwenden Sie das Gerät nicht, wenn Sie mude sind. Benutzen Sie das Gerät nicht unter Einfl uss von Alkohol oder anderen Drogen, die ihre Leistungsfähigkeit einschränken konnten.

• Ziehen Sie nach Beendigung der Arbeit mit dem Gerät den Netzstecker und warten Sie es bis es vollständig abgekühlt ist. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten, um den Abkühlungsprozess zu beschleunigen. Lassen Sie es nur an der Luft abkühlen. Die Klebepistole sollte an einem geschlossenen, trockenen und sicheren Ort aufbewahrt werden (Werkzeugkasten, Schublade, Schrank, etc.)

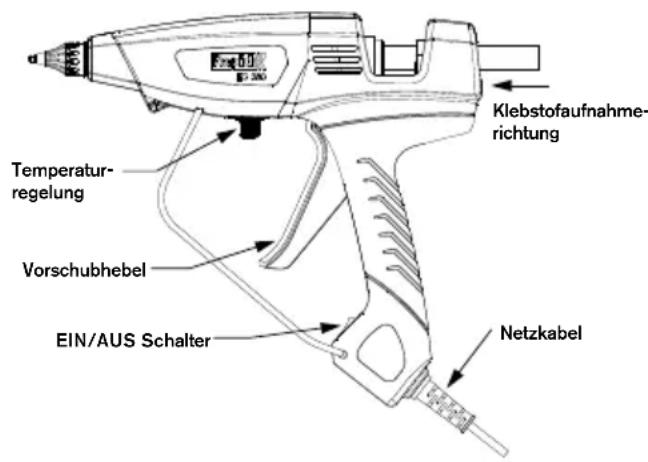

Bedienungsanleitung

• Schließen Sie die Klebepistole in einer geeigneten Steckdose an, die rote Betriebsleuche leuchtet auf.
• Lassen Sie das Gerät ca. 3 - 5 Minuten aufheizen. Stecken Sie einen Klebestick in die Öffnung an der Rückseite des Geräts.
• Wenn das Gerät vollständig

aufgeheizt ist, drucken Sie den Vorschubhebel langsam, bis der geschmolzene Klebstoff aus der Düse tritt. Zum Beenden des Kleberaustrits, Vorschubhebel loslassen.

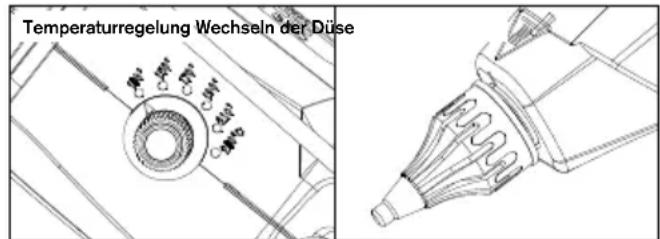

• Stellen Sie die Arbeitsstemperatur am Drehknopf auf einen Wert zwischen 140 - 220°C ein.
• Arbeiten Sie mit dem Vorschubhebel, um Menge und Geschwindigkeit des Kleberaustrits zu regeln.

Zum Wechseln der Düse sollen die Klebepistole leicht warm, aber vom Netz getrennt sein.
Tragen Sie Handschuhe zum Abdrehen der Duse.

Störungsbeseitigung

Zur Vermeidung von Verstopfungen in der Klebepistole halten Sie die den Vorschubmechanismus und die Schmelzkammer frei von Schmutz und Ablagerungen.
Lagern Sie unbenutzte Klebesticks in einer sauberen Umgebung.
- Ziehen Sie den Klebestick nicht aus der Rückseite der Klebepistole Heraus. Der Vorschubmechanismus konnte beschädigt werden. Wenn Sie den Klebstoff wechseln wollen, schreiben Sie das herausragende Ende ab und treiben Sie die Reste des alten

Klebstoffs mit dem neuen Klebestick heraus.

• Legen Sie die aufgeheizte Klebepistole nicht auf der Seite ab. Stellen Sie die aufgeheizte Klebepistole auf einer Arbeitsfläche aus Metall oder einer Werkbank aufrecht, mit der Düsenöffnung nach unter, ab.
• Wenn geschmolzener Klebstoff aus der Schmelzkammer ausgetreten ist und den Vorschub behindert, setzen Sie die Klebepistole abkühlen und entfern den Sie den blockierenden Klebstoff vorsichtig.
  Tauschen Sie die Duse aus, wenn der Klebstoff übermöig tropf. Versuchen Sie nicht, die Duse zu entfernen, wenn der Klebstoff erkaltet ist. Um die Duse zu wechseln, muss die Klebepistole aufgeheit sein, bis der Klebstoff fl üssig genug ist, um die Duse zu entfernen (ca. 1 Minute): Verwenden Sie Handschuhe und entfernen Sie die alte Duse. Lassen Sie Klebstoff durch die Klebepistole fl ießen, um die Schmelzkammer zu reinigen. Ersetzen Sie die Duse durch eine neue. Schrauben Sie die neue Duse fest. Nicht überdrehen.
• Halten Sie das Äußere der Klebepistole sauber.
• Verwenden Sie nur die von Rapid empfohlenen Klebesticks.
• Wenn das Gerät zu lange Zeit eingeschaltet ist, ohne es zu benutzen, kann this zu Risiken führen. Unnotiges Überhitzen während einer längeren Zeit ohne Benutzung, abhängig vom

Zeitraum und vom Klebstofftyp, kann negative Folgen haben.

Schmelzen des Klebesticks am Ende des Geräts oder Kleben des Sticks am Eingang der Schmelzkammer. In thisem Fall kann die erneute Inbetriebnahme des Gerätes länger dauern und schwieriger sein.

• Sollte diesen Problem auftreten, empfieht Rapid die folgende Vorgehensweise:

• Schreiben Sie das Gerät an und heizen Sie es ungebahr 15 Minuten auf.

• Beginnen Sie den Kleber herauszudrücken, indem Sie den Vorschubhebel von Zeit zu Zeit leicht betätigten. Lassen Sie das Gerät weiter aufheizen und wiederholen Sie den Vorgang, bis das Gerät nicht mehr blockiert. Der Zeitraum zum Beheiten der Blockade kann unterschiedlich lang sein, abhängig von dem Typ und der Zusammensetzung des verwendeten Klebstoffs und dem Zeitraum, in dem das Gerät aufgeheit und ungenutzt war.

Wenn die Inbetriebnahme nach der beschreibenen Maßnahme immer noch schwierig ist:

• Entfernen Sie die Duse.
  Achtung: die Duse ist bereits.
• Stellen Sie das Gerät auf den Standbügel. Lassen Sie es angeschlossen und aufgeheizt.
• Säubern Sie das Gerät,
  indem Sie den Klebstoff

durch die Schwerkraft auf eine wegwerbare Unterlage (Papier, Pappe usw.) flieBen lessen.

• Betätigen Sie den Vorschubhebel von Zeit zu Zeit leicht. Lassen Sie das Gerät weiter aufheizen und wiederholen Sie den Vorgang, bis das Gerät nicht mehr blockiert. Betätigen Sie den Vorschubhebel eineige Male, um sicherzustellen, dass deralte Klebstoff komplett entfernt und das Gerät vollig entleert ist.

• Verkohlen des Klebstoffs: kann je nach Art und Zusammensetzung des verwendeten Klebstoffs vorkommen, wenn der geschmolzene Kleber zu lange im Inneren der Klebepistole war. Ist der Kleber verkohlt, blockiert er die Düse und der Kleber fließt in Richtung der Rückseite Gerätes, was langfristig zum Blockieren des Systems an der Front oder zum Ausfall der Heizung führen kann.

In thisem Fall:

• Wenn die Inbetriebnahme nach der beschriebenen Maßnahme immer noch schwierig ist:
• Entfernen Sie die Duse.
  Achtung: die Duse ist bereits.
• Stellen Sie das Gerät auf den Standbügel. Lassen Sie es angeschlossen und aufgeheizt.
• Säubern Sie das Gerät,
  indem Sie den Klebstoff

durch die Schwerkraft auf eine wegwerfbare Unterlage (Papier, Pappe usw.) fließen lessen.

• Betätigten Sie den Vorschubhebel von Zeit zu Zeit leicht. Lassen Sie das Gerät weiter aufheizen und wiederholen Sie den Vorgang, bis das Gerät nicht mehr blockiert. Betätigten Sie den Vorschubhebel eineige Male, um sicherzustellen, dass deralte Klebstoff komplett entfernt und das Gerät vollig entleert ist.

• Ersetzen Sie die Duse durch eine neue.

• Sie)durrenfniemals:

• Den Vorschubhebel betätigten, bevor das Gerät seine Arbeitstemperatur erreicht hat.

• Den Klebestick kräftig drucken oder von hinten aus dem Gerätziehen.

• Reparaturen dürfen ausschließlich durch Fachkräfte ausgeführten werden.

• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, den Kundendienst des Herstellers oder eine ähnlich qualifi ziert Person ersetzt werden, um jegliche Gefahr auszuschreiben.

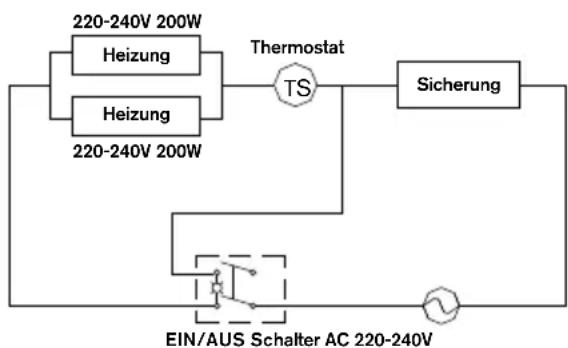

Elektrischer Schaltplan

ENTSORGUNG

Separate Entsorgung.
Elektrowerkzeuge nicht mit dem Hausmüll entsorgen! Gemäß der Europäischen Richtlinie 2012/19CE über Elektro- und Elektronik-Altgeräte.

Wenn das Gerät ersetzt werden muss oder nicht länger verwendet wird, muss es zu Recyclingzwecken zu einem Entsorgungszentrum gebracht werden.

Garantie und Reparaturen unter Garantie

Garantiezeit: Die Garantiezeit für theses Produkt betragt 2 Jahren vom Zeitpunkt des Kaufs (Original-Kaufbeleg als Nachweis).

Garantiebedingungen: Alle Punkte in diesen Dokument müssen vollständig eingehalten werden

Garantiereparaturen:
Ausschließlich der Esselte-Rapid After-Sales Kundendienst ist autorisiert, Reparaturen an thisem Gerät vorzunehmen.

Im Falle einer Inanspruchnahme der Garantie:

1 Geben Sie das Produkt in der Originalverpackung zusück, wo Sie es gekauft haben.
2 Fugen Sie den Original-Kaufbeleg bei.

Jeder Verstoß gegen einen dieser Punkte führt zum Erlöschen der RAPID Herstellergarantie.
