Produkttyp	Limpistol
Märke	Rapid
Modell	PRO EG380
Mått (L x H x D)	36 × 24 × 8 cm
Vikt	1,7 kg
Strömförsörjning	220-240 V~, 50 Hz
Elförbrukning	400 W
Temperaturområde	140 °C till 220 °C
Temperaturreglering	Justerbar termostat
Diameter på limstift	12 mm (Rapid)
Handtag	Okrossbart, cirkulärt TPR för komfort
Avtryckare	Enkel, ansträngningslös
Munstycke	Gängbart, utbytbart
Uppvärmningsindikator	Röd lampa
Uppvärmningstid	Cirka 3 till 5 minuter
Regelbundet underhåll	Rengör utsidan, töm om blockering
Byte av munstycke	Görs varmt (verktyget ljummet och urkopplat)
Garanti	2 år
Säkerhetsanvisningar	Använd på underlag, doppa inte, koppla ur efter användning
Avsedd användning	Inomhus, ren och torr yta
Återvinning	Separat insamling (WEEE)
Rekommenderade limstift	Rapid Ø 12 mm
Reparationer	Av tillverkaren eller kvalificerad person

Vanliga frågor - PRO EG380 RAPID

Vilka limstift ska jag använda med Rapid PRO EG380?

Använd endast limstift med diameter 12 mm från märket Rapid. Användning av andra stift kan skada mekanismen.

Hur ställer jag in temperaturen på limpistolen?

Vrid inställningsratten på apparaten för att välja en temperatur mellan 140 °C och 220 °C. En högre temperatur är lämplig för tåliga material, en lägre för känsliga material.

Hur lång tid tar det för pistolen att värmas upp?

Uppvärmningstiden är cirka 3 till 5 minuter. Den röda lampan tänds för att indikera att strömmen är på.

Hur byter jag munstycket på pistolen?

Koppla ur apparaten och låt den bli ljummen (inte helt kall). Använd handskar och skruva loss munstycket. Rengör smältkammaren om nödvändigt, skruva sedan på ett nytt munstycke utan att dra åt för hårt.

Vad gör jag om limmet rinner eller droppar för mycket?

Det kan tyda på ett slitet munstycke. Byt munstycke. Kontrollera också att temperaturen inte är för hög för materialet som används.

Hur tömmer jag pistolen om den blockeras?

Ta bort munstycket, ställ den varma apparaten på sitt stativ, och låt limmet smälta och rinna av gravitationen på ett engångsunderlag. Sätt i ett nytt stift och tryck försiktigt på avtryckaren tills det gamla limmet har avlägsnats.

Kan pistolen vara inkopplad länge utan användning?

Det rekommenderas inte att lämna verktyget påslaget under lång tid utan användning. Det kan kola limmet och täppa till munstycket. Koppla ur den efter varje användning och låt den svalna.

Vilka säkerhetsföreskrifter ska följas?

Rör inte vid det varma munstycket (upp till 220 °C). Använd det medföljande metallstativet. Doppa aldrig i vatten. Förvaras utom räckhåll för barn. Koppla ur efter användning.

Kan jag använda limstift från andra märken?

Nej, använd endast stift från Rapid Ø 12 mm. Andra diametrar eller sammansättningar kan skada matningsmekanismen.

Hur rengör jag limpistolen?

Rengör utsidan med en mjuk, torr trasa. För insidan räcker regelbunden tömning (se fråga om blockering). Använd inga lösningsmedel.

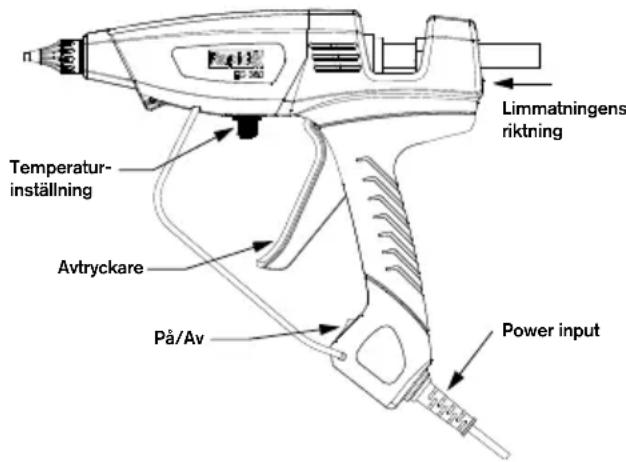

BRUKSANVISNING PRO EG380 RAPID

• Hållbart handtag och låg vikt. Unik lättanvänd avtryckare med runt TPR-handtag för bekväm användning under lång tid.
• Temperaturinställning mellan 140-220 °C.

Säkerhetsinstruktioner

Läs säkerhetsreglerna och säkerhetsinstruktionerna innan du använder verktyget.

VARNING! Detta verktyg måste placeras i medföljande ställ när det ej används.

• Verktyget är inte avsett att användas av personer, varken vuxna eller barn, med reducerade fysiska eller mentala egenskaper eller personer med bristande erfarenhet eller kunskap om de inte övervakas av en person som är ansvarig för säkerheten och att bruksanvisningarna följs. Barn ska alltid hållas under uppsikt så att de inte leker med verktyget.
• Använd eller förvara inte verktyget i fuktig miljö. Placera inte verktyget där det kan bli nedstänkt av vatten.

Utsätt det inte för extrema temperatursvängningar vid användning eller direkt efter användningen.

• Använd bara verktyget inomhus på rena, torra arbetsytor. Mycket damm och smuts kan minska verktygets livslängd.
• Koppla inte bort verktyget från eluttaget genom att dra i kabeln.
• Om strömkabeln är skadad eller av tar du omedelbart ut kontakten ur eluttaget och slutar använda verktyget. Kabeln måste bytas ut av tillverkaren, ett serviceombud eller liknande kvalificerad person för att undvika fara.
• Koppla bort verktyget från strömmen när det inte används, före service (underhåll, rengöring o.s.v.)
• Kontrollera alltid att verktyget är anslutet till ett jordat uttag.
• Om du använder en förlängningskabel kontrollerar du att den är hel och att den har en jordad kontakt.
• Använd aldrig verktyget om det är skadat. Sätt aldrig in andra objekt än Rapids limstavar Ø 12 mm i verktyget.
• Ta aldrig ut en limstav som har satts in. EVA-lim kan förvaras under obestämd tid i ett kallt verktyg och smältas om genom att verktyget värms upp. Använd bara rekommenderade lim i limpistolen.
• Verktyget blir varmt när det används. Det är normalt och utgör inte ett fel. Heta ytor: verktygets munstycke och limmet kan nå en temperatur på ungefär 220 °C. Undvik att röra vid det heta munstycket och limmet. Undvik all hudkontakt. Om du bränner dig kyler du omedelbart av brännskadan med kallt vatten. Försök aldrig att ta bort en stor kvantitet lim utan medicinsk hjälp.
• Verktyget ska förvaras utom räckhåll för barn. Barn ska inte använda limpistolen.
• Om du limmar högt upp ser du till att limmet inte rinner ned på dig eller på något föremål. Använd utrustning som skyddar hud och ögon. Vissa material är värmekänsliga och kan skadas av det heta munstycket eller limmet. Prova först på en bit löst material eller på en plats som inte syns på objektet, om det är möjligt.
• Var uppmärksam. Var uppmärksam på det du håller på med. Akta dig för lim som droppar. Använd sunt förnuft. Använd inte verktyget när du är trött. Använd det heller inte om du har druckit alkohol eller tagit andra droger eller mediciner som påverkar omdömet eller rörligheten. När du är klar med verktyget kopplar du bort det från eluttaget och väntar tills det har svalnat. Lägg aldrig verktyget i vatten eller annan vätska för att låta det svalna. Låt det bara svalna i luft.

Förvara limpistolen på en säker och torr plats (verktygslåda, låda, skåp eller liknande).

Bruksanvisning

• Koppla limpistolen till ett eluttag. När det lyser rött är strömmen på.
• Låt verktyget värmas upp i ungefär 3-5 minuter. Sätt in en limstav i baksidan av verktyget.

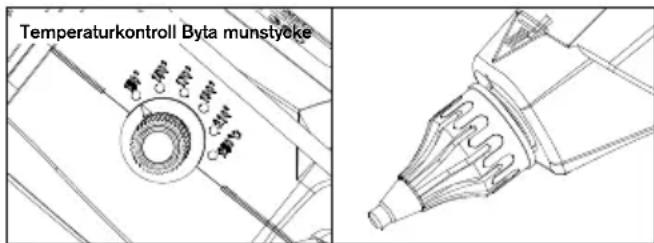

När pistolen är uppvärmd trycker du långsamt på avtryckaren tills det smälta limmet börjar rinna från munstycket. Släpp avtryckaren när limmet ska sluta rinna. Ställ in temperaturknappen när du vill justera driftstemperaturen mellan 140-220 °C. - Arbeta med avtryckaren när du behöver justera limflödet och limstavens hastighet.

När du vill byta munstycket ska limpistolen vara en aning varm, men bortkopplad från eluttaget. - Skruva bort munstycket. Använd handskar.

Problem och lösningar

• Undvik att limpistolen sätts igen genom att hålla matningsmekanismen och smältbehållaren fri från smuts och skräp.
• Använd obegagnade limstavar i en ren miljö.
• Dra inte ut en limstav från limpistolens baksida. Matningsfunktionen kan skadas. Om du måste byta limtyp skär du av den utstickande delen av limstaven och matar ut det återstående limmet med hjälp av den nya limstaven. Lägg inte den varma limpistolen på sidan. Håll den varma pistolen i upprätt läge i metallstället eller på arbetsbänken med munstycket nedåt.
• Om smält lim har kommit ut från smältbehållarens ingång och kommit i kontakt med matningsmekanismen låter du limpistolen svalna och sedan tar du försiktigt bort limmet som sitter i vägen.
• Byt ut munstycket om lim droppar i omfattande grad. Försök inte att byta munstycket när limmet är kallt. När du byter munstycket måste pistolen värmas upp tills limmet är tillräckligt mjukt för att munstycket ska kunna tas bort (det tar ungefär en minut). Ta bort det gamla munstycket. Använd handskar. Mata lim genom pistolen för att rengöra smältbehållaren. Sätt dit ett nytt munstycke. Dra åt det tills det sitter fast. Dra inte åt det för hårt.
• Håll limpistolens utsida ren.

Använd inte annat lim än sådant som rekommenderas av Rapid.

• Att lämna verktyget påslaget under en längre tid kan vara farligt. Uppvärmning under en lång tid av overksamhet kan få allvarliga följder, beroende på tiden och limtypen:
• Limstaven smälter eller blir mjuk på verktygets baksida. Limstaven kan också fastna i isoleringsuttaget vid ingången till värmevakten. I det här fallet tar det längre tid och blir svårare att starta om verktyget.

Om detta skulle inträffa rekommenderar Rapid att du gör så här:

• Koppla in verktyget i eluttaget och värm upp det i ungefär 15 minuter.
• Börja med att trycka ut limmet genom att då och då försiktigt trycka på avtryckaren. Fortsätt att värma upp verktyget och upprepa åtgärden tills stoppet försvinner. Det kan ta olika lång tid att få bort stoppet beroende på: Limtypen och limmets sammansättning och hur lång tid verktyget har värmts upp utan att användas.
• Om det är svårt att starta verktyget efter åtgärden: -Ta bort munstycket. Tänk på att verktyget är varmt.
• Placera verktyget i stället. Lämna det med strömmen på och uppvärmt.
• Rensa verktyget genom att låta det varma limmet rinna ut med hjälp av tyngdkraften på ett underlag som går att

slänga bort (behållare, papper, kartong o.s.v.).

• Börja med att trycka ut limmet genom att då och då försiktigt trycka på avtryckaren. Fortsätt att värma upp verktyget och upprepa åtgärden tills stoppet försvinner. Tryck på avtryckaren några gånger och försäkra dig om att det gamla limmet har rensats bort helt och hållet.
• Limmet förkolnar, beroende på limmets sammansättning, om limmet förblir smält i verktyget för länge. Om detta inträffar sätts munstycket igen och det leder till att limmet stelnar bakåt i verktyget. Det leder på längre sikt till allvarliga konsekvenser, till exempel stopp i systemet eller att upphettningssystemet går sönder.

Om detta inträffar:

- Ta bort munstycket. Tänk på att verktyget är varmt. - Placera verktyget i stället. Lämna det med strömmen på och uppvärmt. - Rensa verktyget genom att låta det varma limmet rinna ut med hjälp av tyngdkraften på ett underlag som går att slänga bort (behållare, papper, kartong o.s.v.). - Sätt in en ny limstav och tryck försiktigt på avtryckaren. Tryck på avtryckaren några gånger och försäkra dig om att det gamla limmet har rensats bort helt och hållet. - Byt ut munstycket mot ett nytt.

Gör aldrig något av följande:

• Tryck på avtryckaren innan verktyget har värmts upp till arbetstemperaturen
• Tryck hårt på limstaven, försök att dra ut limstaven från baksidan.
• Endast kvalificerad personal ska utföra reparationer på limpistolen.
• Om strömkabeln är skadad måste den bytas av tillverkaren, tillverkarens serviceorganisation eller en annan kvalificerad person för att undvika fara.

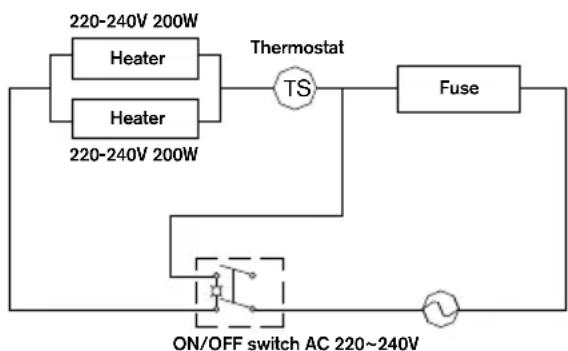

Elektrisk kopplingsschema

MILJÖ

Avfallssortering. Kasta inte elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av elektrisk eller elektronisk utrustning.

När verktyget måste kasseras ska det återvinnas på en särskild avfallsanläggning.

Garanti och garantireparationer

Garantiperiod: Produkten omfattas av en garanti på två år från inköpsdatum (originalkvittot gäller).

Garantivillkor: Alla punkter i det här dokumentet måste ha följts.

Garantireparationer: Esselte

Rapids serviceorganisation för efterförsäljning är den enda organisationen som får utföra garantireparationer på verktyget.

Om ett krav skulle ställas under garantitiden:

1. Returnera produkten i originalförpackningen till försäljningsstället. 2. Bifoga originalkvittot.

ELEKTRISK LIMPISTOL: EG380
