MANUAL DE UTILIZARE PRO EG320 RAPID

Manual tehnic - traducere a originalului

Caracteristici tehnice EG320

Dimensiuni (ÎxLxl) 20,5 x 24 x 4,5 cm

Greutate : 0,47 kg

Tensiune de lucru : 220V-240V\~, 50Hz

Putere nominală: 120 W la pornire 15 W în utilizare

Temperatură : auto-reglată

Tije de adeziv: Rapid ∅ 12mm

Caracteristici tehnice EG313

Dimensiuni (ÎxLxl) 23,5 x 22 x 4 cm

Greutate : 0,38 kg

Tensiune de lucru : 100V-240V\~, 50-60Hz

Putere nominală: 100 W la pornire 12 W în utilizare

Temperatură : auto-reglată

Tije de adeziv: Rapid ∅ 12mm

Instrucțiuni de siguranță

Citiți cu atenție regulile și instrucțiunile de siguranță înainte de folosirea acestei mașini.

AVERTISMENT! Această unealtă trebuie ținută în suportul ei în momentele în care nu este folosită.

• Acest aparat nu este proiectat pentru a fi folosit de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, decât dacă sunt supravegheate sau instruite referitor la folosirea aparatului, de către o persoană responsabilă de siguranța lor. Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu aparatul.

- Nu folositi sau depozitați acest

aparat într-un mediu umed. Nu îl așezați unde ar putea fi împroșcat cu apă. Nu îl expuneți la schimbări extreme de temperatură în timpul folosirii sau imediat după aceasta.

• Folosiți-l numai în interior, pe o suprafață de lucru curată și uscată. Praful și mizeria excesivă pot reduce durata de viață a acestei unelte.
• Nu scoateți niciodată aparatul din priză trăgând de cablu.
• Dacă a fost deteriorat sau tăiat cablul de alimentare, scoateți imediat ștecherul din priză și nu mai folosiți aparatul. El trebuie înlocuit de către producător, de către un agent de service al acestuia sau de către o persoană calificată similar, pentru a evita pericolele.
• Scoateți aparatul din priză când nu este folosit, înainte de orice operație de service (întreținere, curățare, etc.)
• Nu folosiți niciodată unealta dacă este deteriorată în orice mod.
• Nu introduceti niciodată în aparat alte obiecte în afară de tijele de adeziv Rapid ∅ 12 mm.
• Nu scoateți niciodată o tijă de adeziv care a fost deja introdusă.
• Este normal pentru această unealtă să devină foarte fierbinte în timpul utilizării. Acest lucru este normal și nu indică o problemă
• Suprafețe fierbinti: duza aparatului și adezivul pot să atingă o temperatură de aprox. 200°C. Nu atingeți duza

încălzită sau adezivul fierbinte. Evitați orice contact cu pielea. Dacă vă ardeți, puneți imediat locul ars în apă rece. Nu încercați să îndepărtați o cantitate mare de adeziv fără ajutor medical.

• Tineți copiii la distanță. Copiii nu trebuie să folosească acest pistol de adeziv.
• Când lucrați la înălțime, luați toate măsurile necesare pentru a vă asigura că adezivul nu curge pe lucrător sau pe orice obiect. Asigurați-vă că aveți suficient echipament de protecție (pentru piele, ochi).
• Unele materiale sunt sensibile la căldură și pot fi deteriorate de către duza fierbinte sau chiar de către adezivul fierbinte. Dacă este posibil, testați o bucată tăiată de material sau o parte ascunsă a obiectului care trebuie reparat.
• Fiți vigilant. Acordați atenție lucrului. Feriți-vă de orice picătură de adeziv fierbinte din proiectul dvs. Folosiți-vă simțul practic. Nu lucrați cu acest pistol când sunteți obosit. Nu-I folosiți când sunteți sub influența alcoolului sau a altor medicamente care ar putea să vă afecteze abilitățile fizice.
• Când ați terminat de folosit aparatul, scoateți-l din priză și așteptați până când s-a răcit. Nu scufundați niciodată pistolul de adeziv în apă sau în alte lichide pentru a grăbi procesul de răcire. Lăsați-l să se răcească doar în aer. Pistolul de adeziv trebuie depozitat într-un loc închis, uscat și sigur (cutie de scule, ladă, dulap, etc.).

Instrucțiuni de folosire

• Conectați pistolul de adeziv la o priză potrivită. Cuplați întrerupătorul general.
• Lăsați unealta să se încălzească aprox. 3-5 minute (EG320) / 2-4 minute (EG313). Introduceți o tijă de adeziv în partea din spate a uneltei.
• Când pistolul s-a încălzit complet, strângeți încet trăgaciul, până când materialul topit începe să curgă din duză. Eliberați trăgaciul pentru a opri curgerea adezivului.
• Lucrați cu trăgaciul pistolului de adeziv pentru a regla cantitatea și viteza de ieșire a adezivului.

Schimbarea duzelor

• Pentru a schimba duza, pistolul de adeziv trebuie să fi e uşor încălzit, dar scos din priză.
• Deşurubați duza folosind mănuși.

Defecte și remedii

- Pentru a preveni înfundarea acestui pistol de adeziv, păstrați mecanismul de alimentare și camera de top curate și fără sfărâmături.

• Păstrați tijele de adeziv nefolosite într-un mediu curat.
• Nu trageți tija de adeziv din spatele pistolului. Mecanismul de alimentare s-ar putea deteriora sau defecta. Dacă trebuie să schimbați tipul de adeziv, tăiați capătul care iese

afară și treceți restul prin pistol, cu noua tijă de adeziv.

- Nu puneti pistolul încălzit pe o parte. Tineți pistolul încălzit în poziție verticală, pe suportul din metal sau pe bancul de lucru, cu duza îndreptată în jos.

- Dacă din intrarea camerei de topire iese adeziv topit și se amestecă cu mecanismul de alimentare; lăsați pistolul să se răcească și îndepărtați ușor adezivul care blochează.

- Înlocuiti duza dacă adezivul picură excesiv. Nu încercați să schimbați duza când adezivul este rece. Pentru a schimba duza, pistolul trebuie încălzit până când adezivul este suficient de moale pentru a putea îndepărta duza (cca. 1 minut). Folosiți mănuși și îndepărtați vechea duză. Treceți adeziv prin pistol pentru a curăța camera de topire. Înlocuiti cu o duză nouă. Strângeți numai cât este suficient. Nu strângeți excesiv.

- Păstrați curat exteriorul pistolului.

- Nu folositi alt adeziv decât cel recomandat de Rapid.

- Dacă lăsați unealta pornită prea mult timp fără să o folositi, aceasta poate duce la pericole. Supraîncălzirea inutilă pentru o perioadă lungă de inactivitate, fără folosire, în funcție de durata de timp și de tipul de adeziv folosit, poate avea efecte adverse:

* Topirea și muierea tijei de adeziv în spatele uneltei

sau chiar lipirea tijei de manşonul de intrare din spate încălzitorului. În acest caz, repornirea uneltei pentru viitoarele utilizări poate dura mai mult și poate fi mai dificilă. În cazul unei astfel de probleme, Rapid recomandă să urmați acești pași:

- Băgați unealta în priză și lăsați-o să se încălzească aproximativ cincisprezece minute. - Începeți să împingeți adezivul, apăsând ușor pe trăgaci din când în când. Continuați să lăsați unealta să se încălzească și repetați această acțiune până când se deblochează. Timpul de deblocare poate fi mai lung sau mai scurt, în funcție de: Tipul și compoziția adezivului care a fost folosit și durata cât unealta a fost lăsată să se încălzească inutil, fără a fi folosită pentru lipire.

Dacă pornirea este tot dificilă după această acțiune::

• Scoateți duza, atenție la aparatul care este fierbinte.
• Puneti unealta pe suportul ei. Lăsați-o în priză și încălzită.
• Curățați unealta lăsând adezivul fierbinte să curgă sub forța gravitației într-un suport potrivit (container, hârtie, carton, etc...).
• Începeti să împingeți adezivul, apăsând ușor pe trăgaci din când în când. Continuați să lăsați unealta să se încălzească și repetați

această acțiune până când se deblochează. Apăsați trăgaciul câteva minute, pentru a vă asigura că adezivul vechi a fost curățat complet și că unealta a fost curățată complet.

* Arderea adezivului, în funcție de natura și compoziția adezivului folosit, apare când adezivul rămâne topit și prins înăuntrul uneltei prea mult timp. Odată ars, adezivul va începe să împiedice duza și aceasta va conduce la o pierdere de adeziv prin spatele uneltei, ceea ce pe termen lung va avea urmări grave, cum ar fi blocarea sistemului în partea din față sau o întrerupere a sistemului de încălzire. În acest caz:

• Scoateți duza, atenție la aparatul care este fierbinte.
• Puneti unealta pe suportul ei. Lăsați-o în priză și încălzită. Curățați unealta lăsând adezivul fierbinte să curgă sub forța gravitației într-un suport potrivit (container, hârtie, carton, etc...).
• Introduceți o nouă tijă de adeziv apăsând ușor pe trăgaci.
• Apăsați trăgaciul câteva minute, pentru a vă asigura că adezivul vechi a fost curățat complet și că unealta a fost curățată complet.
• Înlocuìti duza cu una nouă.

- În orice caz, niciodată nu trebuie:

- să forțați trăgaciul înainte

ca unealta să se fi încălzit la temperatura de lucru

- să împingeți puternic pe tija de adeziv, nu încercați să o scoateți din spate.

• Lucrările de reparații la pistolul de adeziv trebuie efectuate numai de personal calificat.
• Dacă s-a deteriorat cablul de alimentare, el trebuie înlocuit de producător, de service-ul producătorului sau de o persoană calificată similar, pentru a evita orice pericol.

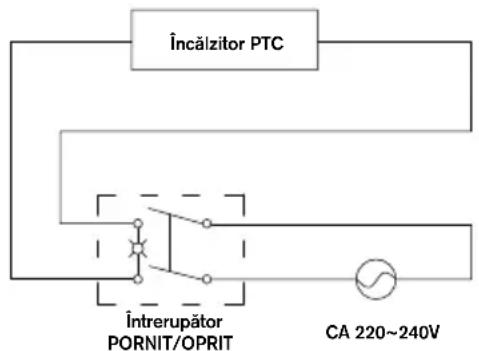

Electric wiring diagram

MEDIU

Colectare separată. Nu aruncați sculele electrice la gunoiul menajer! Conform Directivei Europene 2012/19/EU, acestea se elimină cu deșeurile de echipament electric și electronic.

Când scula trebuie înlocuită, sau nu mai este utilizabilă, ea trebuie dusă la un centru separat de colectare pentru reciclare.

Garantie și reparații în garanție Perioada de garanție: Acest produs este garantat 2 ani de la data cumpărării (bonul original de cumpărare reprezintă dovada).

Condiții de garanție: Trebuie să fiți de acord cu toate punctele

mentionate în acest document.

Reparații în garanție: Service-ul după vânzare Rapid este singurul aprobat pentru a face reparații în garanție la această unealtă.

În cazul unei reclamații în garanție:

1 Returnați produsul în ambalajul

său original la magazinul de la care l-ați cumpărat,

2 Produsul returnat trebuie să fie însoțit de bonul original de cumpărare cu data

Orice încălcare a unuia dintre aceste puncte va scoate produsul de sub garanția producătorului RAPID.
